Ramses 713 S KNX - Thermostat THEBEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Thermostat KNX pour le contrôle de la température, compatible avec les systèmes de gestion technique de bâtiment.
Utilisation	Idéal pour les systèmes de chauffage, ventilation et climatisation (CVC) dans les bâtiments résidentiels et commerciaux.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et la calibration du thermostat pour assurer un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité électrique en vigueur, protection contre les surcharges et les courts-circuits.
Informations générales	Facile à installer et à configurer, avec une interface utilisateur intuitive pour un réglage simple des paramètres.

FOIRE AUX QUESTIONS - Ramses 713 S KNX THEBEN

Comment réinitialiser le thermostat THEBEN Ramses 713 S KNX ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton de réinitialisation pendant environ 5 secondes jusqu'à ce que l'affichage clignote.

Pourquoi mon thermostat ne se connecte-t-il pas au réseau KNX ?

Vérifiez que le thermostat est correctement configuré dans l'outil de programmation ETS et que l'adresse physique est correctement assignée. Assurez-vous également que le câble KNX est bien connecté.

Comment régler la température sur le thermostat ?

Utilisez les boutons + et - pour ajuster la température souhaitée. La température réglée s'affichera sur l'écran du thermostat.

Le thermostat affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. La plupart des codes d'erreur indiquent un problème de connexion ou une erreur de configuration.

Comment changer les paramètres de mode de fonctionnement du thermostat ?

Accédez au menu des paramètres en appuyant sur le bouton mode, puis sélectionnez le mode souhaité (chauffage, refroidissement, etc.) en utilisant les boutons de navigation.

Le thermostat ne réagit pas aux commandes, que faire ?

Assurez-vous que le thermostat est alimenté correctement. Si le problème persiste, essayez de le redémarrer en le déconnectant de l'alimentation pendant quelques secondes.

Comment mettre à jour le logiciel du thermostat ?

Pour mettre à jour le logiciel, connectez le thermostat à un PC avec l'outil de programmation ETS et suivez les instructions pour télécharger la dernière version du firmware.

Le thermostat ne contrôle pas la température désirée, que faire ?

Vérifiez que les capteurs de température sont correctement placés et qu'il n'y a pas d'obstructions qui pourraient affecter la lecture. Calibrez le thermostat si nécessaire.

Est-il possible de programmer des horaires de chauffage ?

Oui, le thermostat permet de programmer des horaires de chauffage. Accédez à la section de programmation dans le menu et suivez les instructions pour définir vos horaires.

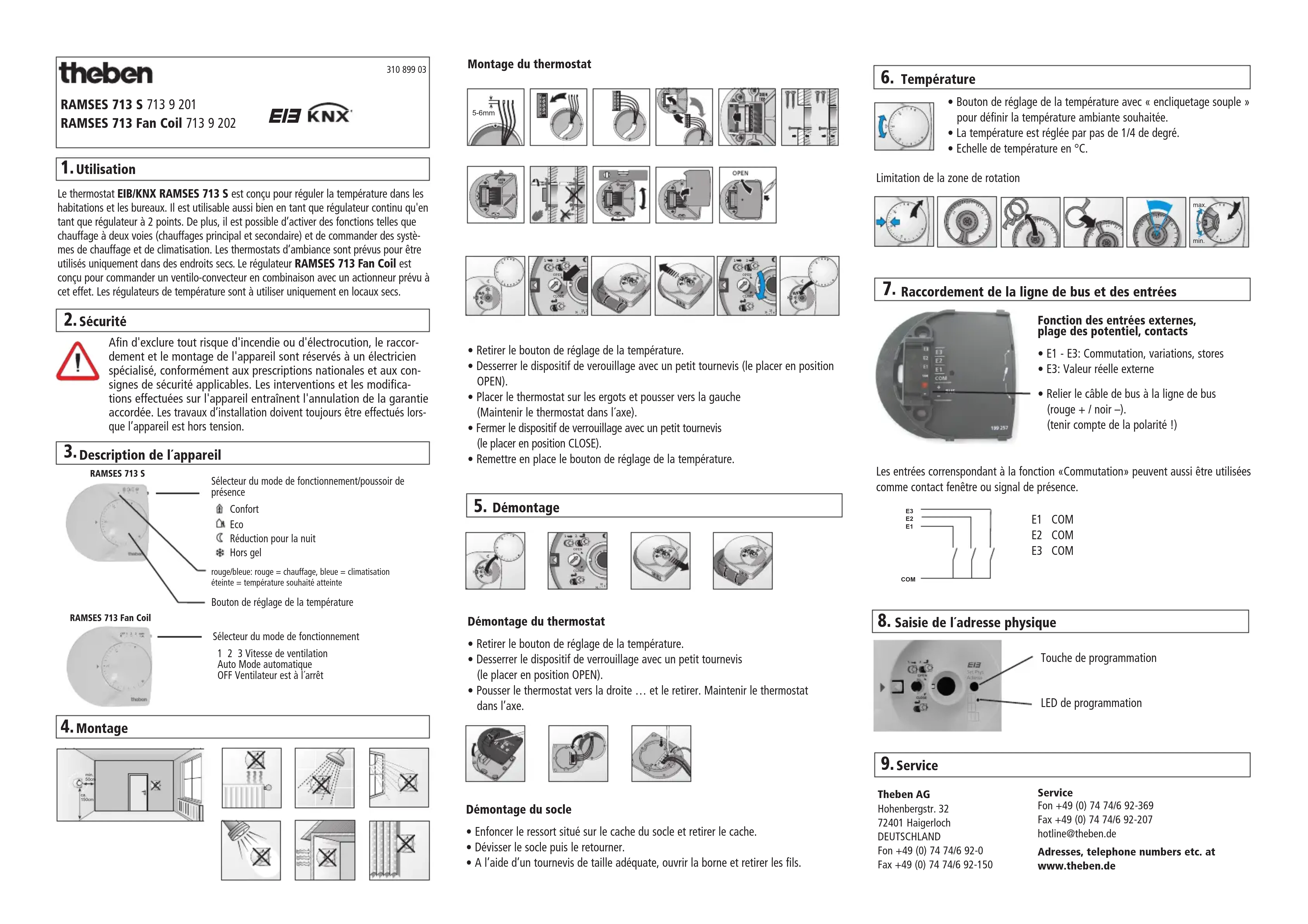

MODE D'EMPLOI Ramses 713 S KNX THEBEN

Montage du thermostat

1. Utilisation

Le thermostat EIB/KNX RAMSES 713 S est conçu pour régulier la température dans les habitations et les bureaux. Il est utilisable aussi bien en tant que régulier continu qu'en tant que régulier au 2 points. De plus, il est possible d'activer des fonctions telles que chaffage au deux voies (chauffages principal et secondaire) et de commander des systèmes de chaffage et de climatisation. Les thermostats d'ambiance sont premis pour être utilisés uniquement dans des endroits secs. Le régulateur RAMSES 713 Fan Coil est conçu pour commander un ventilo-convecteur en combinaison avec un actionné原来 à cet effet. Les régulateurs de temperature sont à utiliser uniquement en locaux secs.

2. Sécurité

Afin d'exclure tout risque d'incidencie ou d'électrocuration, le raccordement et le montage de l'apparéil sont réservés à un électricien spécialisé, conformément aux prescriptions nationales et aux consignes de sécurité applicables. Les interventions et les modifications effectuees sur l'apparéil entrainé annulation de la garantie accordée. Les travaux d'installation doivent toujours être effectuels lors que l'apparéil est hors tension.

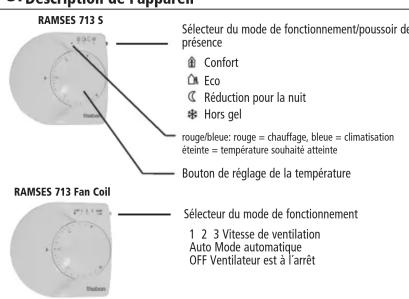

3.Description de I'appareil

4. Montage

• Retirer le bouton de réglage de la température.
• Desserrer le dispositif de verouillage avec un petit tournevis (le placer en position OPEN).
• Placer le thermostat sur les ergots et pousser vers la gauche
  (Maintenir le thermostat dans l'axe).
• Fermer le dispositif de verrouillage avec un petit tournevis
  (le placer en position CLOSE).
• Remetre en place le bouton de réglage de la température.

5. Demontage

Démontage du thermostat

• Retirer le bouton de réglage de la température.
• Desserrer le dispositif de verrouillage avec un petit tournevis
  (le placer en position OPEN).
• Pousser le thermostat vers la droite ... et le retirer. Maintenir le thermostat dans l'axe.

Démonatég du socle

• Enforcer le ressort situé sur le cache du socle et-retirer le cache.
• Dévisser le socle puis le returner.
  A l'aide d'un tournevis de taille adequate, ouvr la borne et retirer les fils.

6. Température

• Bouton de réglage de la température avec « encléquêteoupie »
  pour définit la température ambiente souhaiée.
• La température est régée par pas de 1/4 de degré.
• Echelle de température en °C.

Limitation de la zone de rotation

7. Raccordement de la ligne de bus et des entrées

Fonction des entrées externes,

plage des potentiel, contacts

E1-E3:Commutation, variations, stores
E3: Valeur réelle externe

• Relier le cable de bus à la ligne de bus
  (rouge + / noir -).
  (tenir compte de la polarité!)

Les entrées correspondant à la fonction « Commutation » peuvent aussi être utilisées comme contact fenêtre ou signal de présence.

E1 COM

E2 COM E3.COM

8. Saisie de I'adresse physique

Touch de programmation

LED de programmation

9. Service

Theben AG

Hohenbergstr. 32

72401 Haigerloch

DEUTSCHLAND

Fon +49 (0) 74 74/6 92-0

Fax [phone]

Service

Fon +49 (0) 74 74/6 92-369

Fax [phone]

[e-mail]
