Cody 13 - Porte de garage Geba Tronic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier à codes pour porte de garage
Marque	Geba Tronic
Modèle	Cody 13 (TCS-Cody 1/3)
Alimentation	24 V ac/dc ou 230 V ac (selon version)
Contact de sortie	3 contacts secs sans potentiel, 8 A / 250 V
Nombre de codes utilisateurs	50 (4 ou 5 chiffres)
Code maître	8 chiffres, programmable
Fonction TIPTOMATIC	Oui, avec durée programmable (défaut 60 s)
Verrouillage clavier	Après code incorrect (10 s, dynamique possible)
Mémoire non volatile	Oui, les données restent en cas de coupure
Indice de protection du décodeur	Boîtier étanche en époxy
Indice de protection du clavier	Boîtier en aluminium
Température de fonctionnement	-20 °C à +60 °C
Section maxi câble d'alimentation	2,5 mm²
Longueur maxi câble clavier	5 m
Nombre maxi de claviers en parallèle	4
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Installation	Clavier à l'extérieur, décodeur à l'intérieur
Norme applicable	NFP 25362

FOIRE AUX QUESTIONS - Cody 13 Geba Tronic

Comment programmer un nouveau code utilisateur ?

Entrez le code maître (8 chiffres), puis appuyez sur la touche clé. Tapez le numéro de l'emplacement mémoire (00 à 49) sur 2 chiffres, puis le nouveau code utilisateur (4 ou 5 chiffres) et validez avec la touche clé.

Comment modifier le code maître ?

Entrez l'ancien code maître (8 chiffres). Appuyez sur la touche clé, tapez '99' (programme 1), puis entrez le nouveau code maître (8 chiffres) et validez avec la touche clé.

J'ai perdu mon code maître, que faire ?

Effectuez un RESET en appuyant sur le bouton situé sur la platine logique (à l'intérieur du local). Attendez environ 5 secondes jusqu'à un bip long. Le code maître revient à 12345678 et le code utilisateur à 1234 (emplacement 01). Toutes vos programmations seront perdues.

Comment effacer un code utilisateur ?

Entrez le code maître, appuyez sur la touche clé, tapez le numéro de l'emplacement mémoire à effacer (00 à 49), puis validez avec la touche clé. L'emplacement sera vidé.

Comment fonctionne la fonction TIPTOMATIC ?

Après avoir entré un code utilisateur valide, vous pouvez envoyer des impulsions pour commander la porte (montée, arrêt, descente) en appuyant sur les touches. La durée de cette fonction est programmable (défaut 60 secondes). Appuyez sur la touche clé pour interrompre.

Le clavier se verrouille après un mauvais code, comment le déverrouiller ?

Le verrouillage dure 10 secondes (ou plus si verrouillage dynamique). Attendez le bip long indiquant la fin du verrouillage, puis vous pouvez réessayer.

Puis-je utiliser plusieurs claviers sur la même porte ?

Oui, vous pouvez brancher jusqu'à 4 claviers en parallèle. Utilisez un câble de section max 0,75 mm² et ne les utilisez pas simultanément, mais un après l'autre.

Quelle est la longueur maximale du câble entre le clavier et le décodeur ?

La longueur maximale est de 5 mètres. Utilisez un câble à deux conducteurs (pas de polarité).

Comment installer le clavier et le décodeur ?

Montez le clavier à l'extérieur du local à protéger et le décodeur à l'intérieur. Fixez le clavier avec les trous de fixation (ø4mm) et reliez-le au décodeur. Le décodeur doit être fixé au mur via l'étrier fourni, en respectant les presses-étoupes pour les câbles.

Que faire si l'appareil ne répond plus ?

Vérifiez l'alimentation et les connexions. Si nécessaire, effectuez un RESET usine (bouton sur la platine logique) pour retrouver les codes par défaut. Attention, cela efface toutes les programmations.

MODE D'EMPLOI Cody 13 Geba Tronic

Le montage, les branchements et l'entrottient doivent être faits par des techniciens qualifiée en respectant les normes de sécurité nationale et locale en vigueur.

Mode d'emploi et instructions de montage

B/NL

Montage-en bedieningshandleiding

D

Adaptation du TCS - Cody 1/3 à des applications spéciales:

(p. ex.: installations d'alarmes, portes automatiques, gaches electriques etc.)

Le TCS - Cody 1/3 est équité d'un nombre de fonctions opérateores et de régliages de temps flexibles, qui permettent son adaptation à des applications spéciales. En cas de besoin, veillez demander notre extension de programmation pour la série TCS - Cody!

Données techniques:

	Série 24 V	Série 230 V
Tension 24 V ac / dc	230 V ac 50 Hz
Contact de sortie 3 x contact de sortie sans potentiel, 8 A 250 V sans potentiel, 8 A 250 V
Diam. cable alim. 2.5 mm	2 max.,	2.5 2 max., mm
Température de service	-20 °C à +60 °C	-20 °C à +60 °C

La Sté, geba GmbH sera libérée des obligations de garantie et de responsabilités de produit si des modifications constructives sont fatales sans notre autorisation prétable ou que l'installation soit faite non conformément à nos instructions de montage. L'installateur doit faire attention à ce que la norme NFP 25362 soit respectée.

industrial controls

Mode d'emploi et instructions de montage TCS-Cody 1/3

Clavier à Codes pour portes de garage

Le TCS - Cody est une alternative moderne et sure pour la commande de portes de garage. Dejá après deux pas de programmations simples (code maître et code utilisateur), le TCS-CODY est prét pour le service.

Après l'entrée d'un code utilisateur correct à 4 ou 5 chiffres le relais donne un contact sec.

Les fonctions, les temps, les codes utilisateurs et le code maitre sont programmables par l'utilisateur et donnent une haute flexibilité à votre clavier à codes. En usine, nous avons déjà programmes les fonctions les plus courantes.

Les principales caractéristiques du TCS - Cody sont:

Simple en utilisation, programmation et montage

Indice de protection

Un maximum de sécurité grâce aux points suivants:

La partie decodeur se monte à l'intérieur du local à protéger
50 codes utiliseurs
100.000.000 possibilités de codages
Verrouillage de clavier après une combinaison incorrecte
Les données restent en mémoire en cas de coupure de courant

Fonction TIPTOMATIC pour les portes de garage. Àprous l'entrée d'un code utilisateur correct vous pouvez envoyer des impulsions (montée-arrêt-descente-arrêt). La durée de cette fonction est programmable.

Pouvoir de coupure: 2 Kw

Cher client,

Vous avez choisi un produit d'une haute qualite technique. Nos techniciens speciaisés ont fait le maximum pour que ce clavier a codes avec microproceseur fonctionne sans problemes. Si, malgre tout, vous avez une reclamation, nous you prions de returner la platine et le bon de garantie à votre fournisseur habitual ou directement à notre usine.

La garantie couvre uniquement les erreurs eventuelles qui nous seront imputables et ne porte que sur la réparation gratuite des définis de fonctionnement de l'appareil, qui peuvent être raménés justifiables à des vices de matière ou de fabrication, y compris les pieces de rechange nécessaire.

C'est pourquoi, avant de commencer à programmer, nous vous conseillons de lire soigneusement notre mode d'emploi!!!

CERTIFICAT DE GARANTIE Sur le clavier à codes décris ci-dessous, nous accordons 2 ans de garantie à partir de la date d'achat
Type: TCS - Cody 1/3
Numéro: Voir carte dans le coffret.
Code maître:	Tous les-apparilés sont livrés avec le code-maître 12345678.
Code utilisateur:	Tous les-apparilés sont livrés avec le code utilisateur 1234 sur l'emplacement de mémoire 01.
Date de production:
Date d'achat:
Adresse du vendeur:

PROGRAMME 2

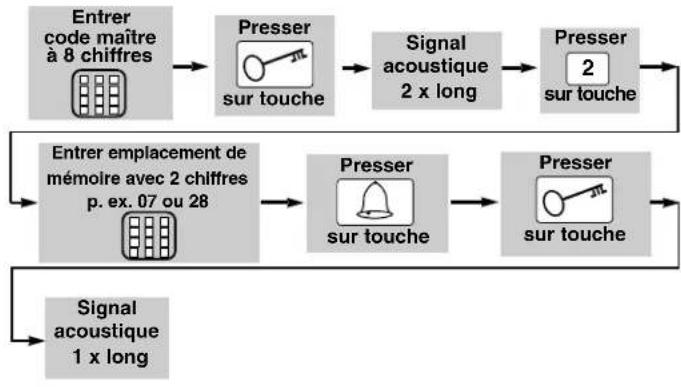

EFFACEMENT D'UN CODE UTILISATEUR

Un code utilisateur sera efface par la programmation de son emplacement de mémoire (00 - 49) correspondant.

L'emplacement de mémoire choisi a étéVIDÉ de son code utilisateur.

Perte du code maitre:

Si vous avez oublé le code maitre actuel ou que l'appareil ait eteprogramme dans un etat indechiffrable non intentionellement, vous pouze dechifferrer voite CODY a I'aide du bouton RESET. Cela signifie que l'appareil sera ramene a la programmation d'usine. Maintenant le code maitre 12345678 ainsi que le code utilisetér 1234 programmes en usine seront a nouveau valables. Toutes vos programmations sont perdues.

Rappel a la programmation d'usine (RESET): Appuyez sur le bouton RESET qui se trouve sur la platine logique. Àpres quelques bips courts un bip long confirmera la fin du reset (~5 sec.).

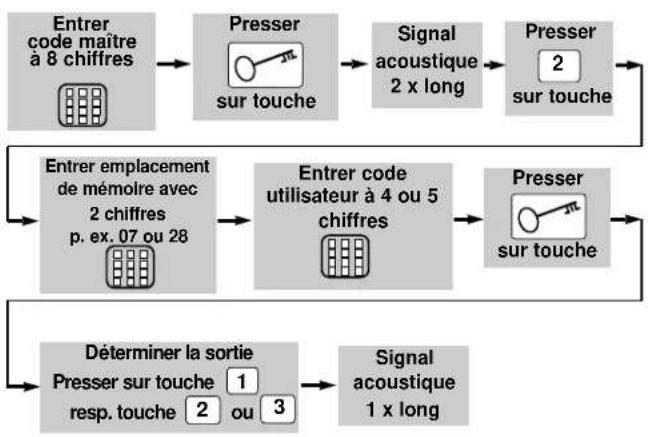

PROGRAMME 2 PROGRAMMATION D'UN CODE UTILISATEUR

Maintenant le code utilisateur entre a ete memorise sur l'emplacement de memoire choisi!

Un code utilisateur sera effacé par la programmation de son emplacement de mémoire (00 - 49) correspondant.

DESCRIPTION

Le TCS - Cody comprend une partie décodeur et un clavier. La partie décodeur se troue dans un boitier étanche en époxy et le clavier dans un boitier en aluminium. Les deux parties sont reliées sans prise spécifique, avec un simple fil de deux conducteurs. La programmation so fait sur le clavier à l'aide du code maitre.

Code maitre:

Le code maître est un code numérique à huit chiffres nécessaire pour toutes les opérations de programmation. C'est seulement après l'introduction de ce code que vous pouvez programmerper l'apparéil selon vos besoiniers personnels. A l'usine tous les appareils sont programmes avec le code maître 12345678.

Code utilisateur:

Le code utilisé est un code numérique à quatre ou cinq chiffres. Voitre TCS-CODY dispose de 50 codes-utilisateur différents, ce qui signifie que 50 personnes différentes peuvent ouvoir la porte chacune avec son code personnel. Si une personne vous accompagne quand vous utilisez le code utilisé, tapez un certain nombre de chiffres, n'importe lesquels, AVANT votre code. Le décodeur reconnait votre code dans la suite des chiffres tapes. Tous les TCS - Cody sont livrés avec le code utilisé 1234 sur l'adresse de mémoire 01 et à sortie de relais 1. La confirmation du code est effectuee en appuyant sur touche

ATTENTION!!!

Pour des raisons de sécurité, il est recommandé de programmer Your code maître et un code utilisateur (sur l'adresse de mémoire 01) afin d'effacer les codes programmes en usine.

TIPTOMATIC:

Le TCS - Cody est spécialement équipé pour les portes de garage avec la fonction TIPTOMATIC. ÀpRES l'introduction d'un code utilisateur, vous avez une impulsion, chaque prochaine manipulation d'une touche (sauf) « you » donne une autre impulsion. Avec la touche , la fonction TIPTOMATIC est interrompue. La durée de la fonction TIPTOMATIC (en usine 60 secondes) est modifiable.

Fonction de verrouillage:

Si la fonction de verrouillage est activée, le TCS - Cody sera automatiquement verrouillé après l'introduction d'un faux code utilisateur pour 10 secondes (reconnaisable par un double bip). Le temps de verrouillage est programmable en statice ou en dynamique. En verrouillage dynamique, le temps de celui-ci se double après chaque mauvais code. La fin du temps de verrouillage sera indiqué par un bip long.

Instructions de montage

Montage du clavier TCS Cody :

1. Poussez les quatre clips qui se trouvent au dos de notre clavier vers les bords de celui ci. Maintenant vous pouvez enlever le petit cadre qui seTrouve sur la facade du clavier.
2. Avec les deux trous (D = 4mm) qui sont maintainant visibles vous pouvez fixer le clavier à l'endetroit ainsi.
3. Reliez le clavier à l'aide du cable électrique de deux conducteurs avec la platine de la partie logique.Enlevez I'encoché sur le bord du clavier pour faire passer le cable. Il n'y a pas de polarité à respecter, la longueur maximum du cable est de 5m.
4. Fonze les deux trough de fixation que vous avez marqués sur le mur, fixez le clavier et remontez le cadre.
5. Vous pouze branchier quatre claviers en parallle. Utilisez, dans ce cas, du cable avec un diamètre maximum de 0,75mm^2 et n'utilise pas plusieurs claviers en même temps, TOUJOURS un clavier après fautre.

Montage de la partie loglique:

1. Gillesz un tournevis dans la fente du couvercle et faite basculer le tournevis vers le haut
2. Enlevez la platine.
3. Montez les presses étoupes dans le boilier et remontez la platine correctement avec les bornes en face des presses étoupes..
4. Forex les trous de fixation et fixez l'etrier sur le mur.
5. Les câbles pour le clavier sont introduits dans la pressé étoupe à gauche, les câbles pour les reliats dans la pressé étoupe du millieu et les câbles pour l'alimentation dans la pressé étoupe de droite. Serrez correctement les presses étoupes afin de garantir l'étanchisé de notre branchement.
6. Voues branchez les fils suivant le schema. POUR DES RAJONS DE SECURITE, IL EST RECOMMANDE D'INSTALLER LE CLAVIER A L'EXTERIEUR ET LA PARTIE LOGIQUE A L'INTERIEUR DU LOCALA PROTEGER.

Clavier, Sortie relais (porte de garage), Sortie relais, Sortie relais, Tension d'alimentation

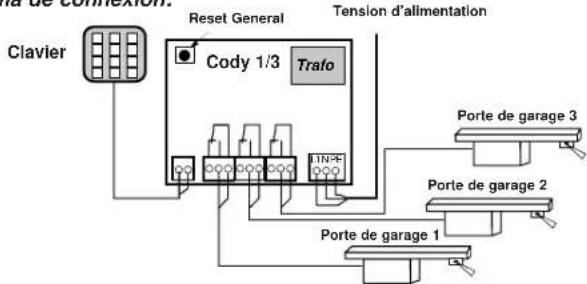

Scheme de connexion:

INSTRUCTIONS DE PROGRAMMATION

A dire attentivement avant toute manipulation!!!

Avant de programmerme votre TCS - Cody avec vos codes personnels, contrôle à l'aide du code utilisateur 1234 programme en usine et de la touche clé, le bon fonctionnement de votre installation!

Normalement chaque programmation se fait a l'aide de votre code maître personnel. Afin de vous familiariser avec la programmation de votre TCS-CODY, commencez avec l'entree d'un code utilisateur qui effacera le code utilisateur 1234 programme en usine a son emplacement de memoire 01. Vous trouvez la description sous Programme 2. Ensuite modifiez le code maître 12345678 programme en usine (programme 1).

Au cas où vous pouze terminer la programmation, appuyez sur la touche à clé et recommenciez.

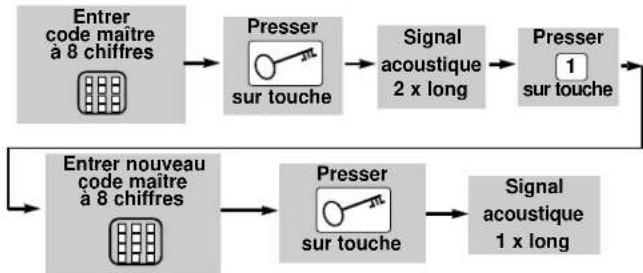

PROGRAMME 1 ENTREE D'UN NOUVEAU CODE MAITRE

Maintenant le nouveau code maitre a ete memorise!
