GEBRUIKSAANWIJZING Cody 13 Geba Tronic

De montage, de aansluitingen en het onderhoud mogen alleen door erkenden vakkrachten uitgevoerd worden. De nationalen en lokalen veiligheids voorschriften要去en in ieder geval worden gespecteert.

Aanpassingen aan de TCS - Cody 1/3 voor speciale toepasseningen:

Voor speciale toepassingen zoals bijv. alarminstallations, automatische deuren en elektrische huisdeuropeners kan de TCS-CODY 1/3 van speciale funkients en flexible tjdsinstallingen worden voorzij die een gebruik bijijke verschilende toepassingen möglich kaakt.

Om deze speciale funkties te konnen programmeren dient u bij de fabriek het z.g. rprogrammeer diagram van de TCS-CODY aan te vragen.

	Serie 24 V Serie 230 V
Voedingsspanning	24 V AC / DC 230 V AC	50 Hz
Uitgang 3x Omschakelkontakt, 3x UM potenialvrij, 8 A 250 V	Omschakelkontakt, potenialvrij, 8 A 250
Aansluitingen 2.5	mm 2 max.,	2.5 2 max., mm
Omgevings- -20 temperatuur	C tot +60 °C -20 °C tot +60 °C

geba gmbh worden van iederer garantie verplichting en produktaansprakelijkheid ontslagen als zonder het schrijftelijk toestemming wizgingen aan het Produkt worden aangebrecht en de installment en montage in strijd is met hatoen gob a bmc heaf aoangogoven als richtingen.

De eindverwerker van dit productiel erop toe te zien dat de EMV-voerschriften worden nageleef. Installatie volgens de geldende normen van de NEN 1010 ut te voeren.

Montage en bedieningshandleiding TCS-Cody 1/3

Elektronisch codeerslot voor Garagedeuren

Het TCS - Cody codeerslot is een modern en veilig alternatif voor de van oudscher bekende sleutelschakelaar. Al na twee eenvoudige programmeer handelingen, te weten de mastercode en de passae教程, is de TCS-CODY inzetbaar. Voor het openen respectievelijk sluiten van een deur of poort dient alleen een 4 of 5-cijferige passecode te worden ingegeven.

Na juiste ingave van de passaeercode en het indrukken van de sleuteltoets worden een potentiaalvrij kontakt begrachtigd en de aanrijving in beweging gezet.

De große flexibilität van het kodeerslot worden bereikt door een vergaande vrijeprogrammeerbaarheid van alle ter beschikking staande funkties. Het apparaat is echter voorgeprogrammeerd in alle ter beschikking staande funkties en daardoor wel direct inzebaar.

De belangrijkste kenmerken van de TCS-CODY zich:

Eenvoudige bediening,programmering en montage

Waterdichte behuizing

En hoge mate van veiligheid:

de besturingseenheid worden binnen in het gebouw gemonteerd

tot 50 verschillende passeercodes programmeerbaar

tot 10 millioen verschillende codeermogelijkheden

blokkeerfungtie van het apparaat bij manipulati

→behoud van het geheugen bij spanningsuitval

Speciale TIPTOMATIC - faktie voor garagedeuren. Na ingave van de passeerkode kan de deur binnen de ingestelde TIPTOMATIC -ijd door het indrukken van een willekeurige toets gestopt, en na het hornieuwde indrukken van een willekeurige toets gesloten respectievelijk gepend worden

Hoog schakelvermogen voor direkte aansturing van apparaten of

industrial controls

Geachte klant!

U heelt voor een technisch hoogstaand produituit ons huis gekozen. Bij de productie hebben wij de grootst mogelijk zorgvuldigheid in acht genomen om dit mikroprocessor-gestuurde kodeerapparaat in een onberispelijke staat aan u te verzenden. Zou u toch aanleiding hebben tot klachten, stuur dan het apparaat met het bijevoegde garantiebewijs detour aan de handelaar waar u het apparaat heeft gekocht.

De garantie haeft alleen betrekking op een kostenloze herstellung van fouten aan het apparaat welke het gezign van Produktiefouten en/of materiaalfouten inclusief de voor herstellung benodigde materielen.

Leest u A.U.B. de montage en bedieningshandleiding zorgvuldig door alvorens u met de programmering begint !!!

GARANTIEBEWIJS.

Wij geven op het onderstaande codererapparaat

2 Jaren Garantie.

Type: TCS-CODY 1/3

Serienummer: Zie sticker op de besturingsprint

SeriMastercode: All apparaten worden met de masterkode 12345678 uitgeleverd

Passecrcode: Alle apparaten worden met de passeerkode 1234 op

geheugenplaats 01 uitgeleverd

Produktiedatum:

Verkoopdatum:

Adres Geba handelaar:

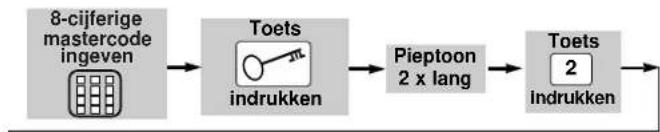

Programma 2

Wissen van een paassecode

Een passeercode wordt pas gewist indien de betreffende geheugenplaats (00-49) ook daadwerkelijk gewist worden.

De ingegeben geheugenplaats is nu gewist!

Verlies van de mastercode:

In het geval dat u de op enig moment geldende mastercode vergeten bent, of dat u het apparaat per ongeluk in een nicht更是achten toestand heeft gesprogrammeerd, heeft u de mogelijkheid, met behulp van de GENERALE RESET TOETS wieke zich in de besturings-eenheid van het apparaat bevindt, het apparaat weer in de door de fabriek voorgeprogrammeerde toestand te brengen. Nu is de fabrieksmatig voorgeprogrammeerde mastercode 12345678 evenals de passaarocode 1234 weerd geldig. Alle, door u reeds gedane programmering is verloren gegaan, u moet het apparaat weer opnieuw programmeren.

RESETTEN van het apparaat op de fabrieksmatig voorgeprogrammeerde code: GENERALE RESET TOETS zolang Indrukken totat na meerdere korte pieptonen na plus/minus 5 seconden een lange bevestigingstoon hoortaar is.

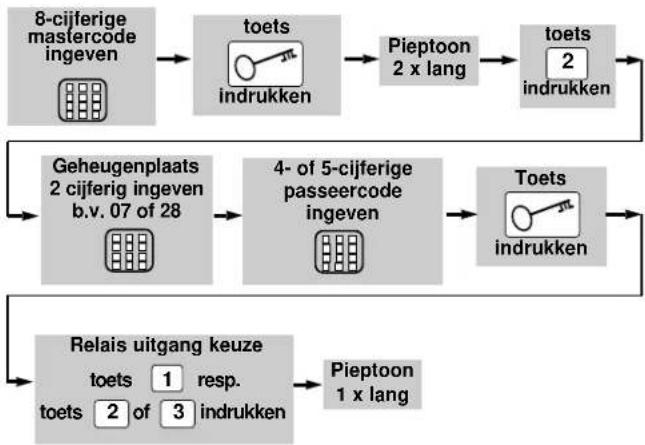

Programma 2

Ingave van een passaeercode

De ingegeven passaeercode is nu op de gekozen geheugenplaats opgeslagen!

Er kuren in totaal 50 verschillende passaercodes op de geheugenplaatsen 00 t/m 49 worden opgeslagen!

Beschrijving van het apparatus

De TCS-CODY bestaat uit een besturingsoenheid en een toetsbord. Boide worden met elkaar verbonden door een eenvoudige 2-aderige kabel, een steker is Niet nodig. De programmering van de TCS-CODY gebeurd door middel van het toetsbord met behulp van de mastercode.

Mastercode:

De mastercode bestaat uit een 8-cijferige kode die men nodig hebigt voor het uitvoeren van alle programmeerhandelingen. Pas na ingave van deze koda kutn u het apparaat volgens uw eigien voorkeuren programmeren. Van fabriekswege is de TCS-CODY standard met de mastercode 12345678 voorgeprogrammeerd.

Passercode:

De passecode is naer eigien keuze een 4 of 5-cijferige kode waarmee u de deuraandrijing kunt bediennen. U heelde motelogikheid om 50 verschillende passeorkodes in het geheugen op te slaan, dat betekent dat 50 verschillende personen de deuraandrijving kunen bediennen en zodoende de deur kunden openen opluten.

Bent u bij de ingave van uw passaeorcode Niet alloen, dont kunt u een willekeurig aantal andere toeisen indrukken voordat u uw eigen passeorcode ingeef. U voorkom hiermee dat iemand zich uw passaeorcode kan herinneren, de TCS-CODY herkest coch uw passeorcode als correct na het indrukken van de diverse andere toetso. Van fabrickswoge is de

TCS-CODY standard met de passaeerode 1234 op geheugenplaats 01 Voorgeprogramme merd.

De ingave van de passeercode wordt door middel van het drukken op 0 afgerond.

ATTENTIE !!!

Nadat u met de funktles van het apparaat vertrouwt bent geraakt programmeer dan in leder geval uw personoolijke mastercode en uw personlijke passecode op geheugenplaats 01 in. Alleen zo ist uw TCS-CODY Niet更是 te manipuleren.

TIPTOMATIC:

De TCS-CODY 1/3 is special voor garagedeur aandrijvingen voorzien van een TIPTOMATICijd. Deze faktiek maakt het u maybelukt dat u na ingave van een passaeerkode de garagedeur aanrijving binnen eenijdbestek van 60 seconden (tijf instelbaar) met een willekeunte koets, die toets utgezonderd, kutn bedieren zonder dat u opnieuw een passaeercode hoefft in te geven. Dezeijd echter kunt u voor het verstrieken van de 60 seconden beeindigen door het drukken van de (toets.

Blokkeerfunktie:

Als de blokkerfunktie is geactiveerd worden de TCS-CODY na foulie ingave aan een master- of passaecode voor 10 seconden geblokkeerd. U kutt dit herkennen aan een dubiele pieptoon. U kutt er in de programmering voor kiezen dat na ieere foutie ingave de blokkertijd wordt verdubeld totdat de juiste master- of passaecode wordt ingeiven. Het einde van de blokkertijd wordt door een lange pietoon aangegeven.

Montagehandleiding

Montage van het CODY toetsenbord:
1. Verwijder het terme van het toetsbord door aan de achterkant, links en rechts van het toetsbord, de klikbevestiginglicht gegen de ran te drukken.
2. Aan de voorzijde van het toetsenbord bevinden zich twee gaten (d-4mm). Met behulp van deze gatenUNT u het toetsenbord zowel bij - binnen- als buitenmontage aan de muur bevestigten.
3. Verbindt hat toetsenbordDDR middel van de 2-aderige kabel (tot maximaal 5 Mtr lenght) met de besturingsoenheid. De aansluiting is niet polariteit gebonden.
4. Klik het frame weer vast.
5. Het parallel aansluiten van maximaal 4 toetsborden is mogelijk.
De aangesloten toetsbordenogenichter nichtgeliktijdig bediend worden, welt na elkuar.

Montage van de besturingseenheid (altijd binnenmontage):

1. Plaat s en schroedvraaier in die gleuf die sich in het deksel bevdint, beweig het hoft van de schroedvraaier voorzichtigt omhoog totdat het deksls opensprintg.
2. Verwijder de besturingsprint, dieze is slechts vast geklikt.
3. Monteur de meegeleverde kabel-wartels on de aktifchangnippel in de behoizing. Steek de besturingsprint voor ook op rijekaat, let hierbij op dit waarstikkl.
4. Boor nu de bevestigingsgaten en bevestig de bevestigingsbeugel op de muur.
5. De kabel voor het toetsenbord voert u nu door de linker Kabel-ingang (afdichtnippel)..de kabels voor de relaiskontakten door de Kabel-ingangen in het midden en de kabel van de netvoeding door de rechtier Kabel-ingang. Let er vooral op dat de Kabel-wartels goed zijn aangedraaid anders is een goede beschering van het apparaat Niet gegaran deerd.
6. Sluit de kabels aan op de staat voor bestemde aansluktklemmen, e.e.a. zoals in het Aansluitschema is weergegeven.

Aansluitklemmen: Toetsnbord, aandrijving garagedeur 1, aandrijving garagedeur 2, aandrijving garagedeur 3, Voedingsspanning

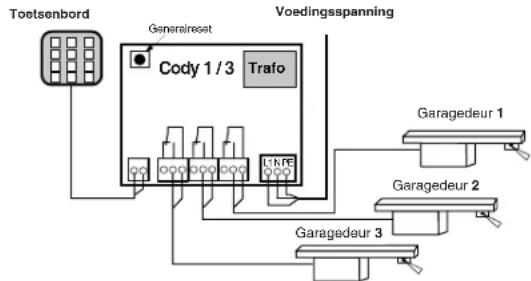

Aansluitschema:

PROGRAMMER - INSTRUCTIE

s.v.p. eerst lezen - dan pas programmeren !!!

Voordat u uw TCS-CODY met uw persoonlijke kodes programmeert controllerer met behulp van de door de fabiek voorgeprogrammeerde passeerkode 1234 en de sleuteloets of het apparaat fouloos werkst.

Normaal gesproken worden ideere programmering met behulp van uw persoonlijke masterkode uitgevoerd. Om zich de wijze van programmeren eigien te makeen begun u alleroerst met de ingave van een十几年e passeerkode die de door de fabiek voorgeprogrammeerde passeerkode overschrijf. Dit vindt u onder programmapunt 2 beschreiben. Daarna wijzig u de masterkode in de door u gewenste cijfercombinatie.

In het gezal dat u bij de programmerming een fout heeft gemaakt kunt u, na het drukken van de sleuteiltoets, opnieuw met de programmerging beginnen.

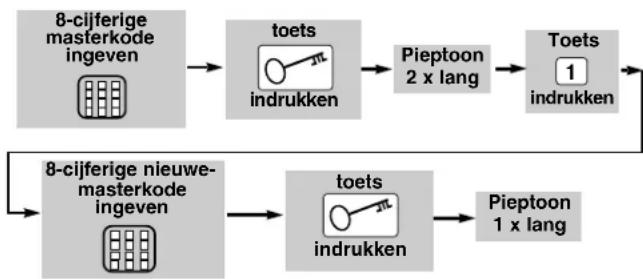

Programma 1
Ingave van een neue masterkode

De neue masterkode is nu in het geheugen vastgelegd!
