Montage- und Bedienungsanleitung TCS-Cody 1/3 Elektronisches CodierschoB fur drei Garagentorantriebe

Das TCS - Cody ist eine moderne und sichere Alternative zum herkömmlichen Schlüsselschalter. Bereits nach zwei einfahren Programmierschritten (Mastercode und Passiercode) ist das TCS - Cody safer einsatzfähig. Zum Öffnen beziehungsweise Schließen des Tores wird lediglich der vier-bzw. fünftstellige Passiercode eingebehen. Nach korrekter Ungabe des Passiercodes wird über einen potentialfreien Relaiskontakt der entsprechende Antrieb betägt.

Die hohe Flexibilität des Codierschalters wird erreicht durch weltgehend frei Programmierbarkeit der einzelnen Betriebsfunktionen. Das Gerät ist jedoch in allen zum Betrieb notwendigen Bereichen vorprogrammiert und damit sofort einsatzbereit.

Die wichtigen Leistungsmerkmale des TCS - Cody sind:

leichte Bedienung und Programmierung sowie einfache Montage
wassergeschützte Gehäuse

Ein Hochstmaß an Sicherheit:
die Auswerteinheit wird im Innbereich des Gebäudes montiert
bis zu 50 entsprechliche Passiercodes speicherbar
bis zu 10 Millionen unterschiedliche Codierungsmöglichkeiten
Sperrfunktion des Gerates bei versuchter Manipulation
nahezu unbegrenzter Datenerhalt auch bei Stromausfall

spezielle TIPTOMATIC - Funktion für Garagentore: Nach der Eingabe des Passiercodes kann das Tor innerhalb der eingestehen TIPTOMATIC-Zeit durch Drücken einer beliebigen Taste angehalten, und bei erneutern Drücken einer Taste geschlossen, bzw. geöffnet werden.

Eine Vielzahl von Betriebsarten ermodlichenden weite Einsatzbereiche:

= Ein-/Ausschaltfunktion (z.B.:Alarmanlage)
whichever is the most appropriate for the application of the proposed method.
Hohe Schaltleistung zur direkten Ansteuerung von Geräten

Sehr geehrter Kunde!

Sie haben sich für ein technisch hochwertiges Produkt aus unserem Hause entschieden. Bei der Herstellung haben wir großmögliche Sorgfalt walten dazu, um diese Mikroprozessor - gesteute Codierschatgerat in einwandfreiem Zustand zu verstehen. Solten Sie trotzem Anlaß zur Beanstandung haben, so senden Sieitte das Gerät mit angefugtem Garantiepaß zu Ihr hem Handlcr oder direkt an unser Werk.

Der Garantieumfang bezieht sich ludlich auf die kostenfreie Beseitigung von Funktionsehlern am Gerat, die nachweisbar auf Produktions- oder Materialfehler zurückzuführen sind, inklusive der dazu bereits genütten Ersatzteile.

Bitte lessen Sie davon erst diese Gebrauchsanweisung sorgfältig durch, bevor Sie mit der Programmierung beginnen!!!

Garantie - Urkunde Wir leisten auf den nachfolgend bezeichneten Codierschalter 2 Jahre Garantie

Typ: TCS - Cody 1/3 Seriennummer: siehe Aufkleber auf Logikplatine. Serienmastercode: alle Geräte werden mit dem Mastercode 12345678 ausgeliefert. Passiorcode: alle Geräte werden mit dem Passiorcode 1234 auf Speicherplatz 01 ausgeliefert. Produktionsdatum:

Verkaufsdatum:

Händleranschrift:

Programm 2

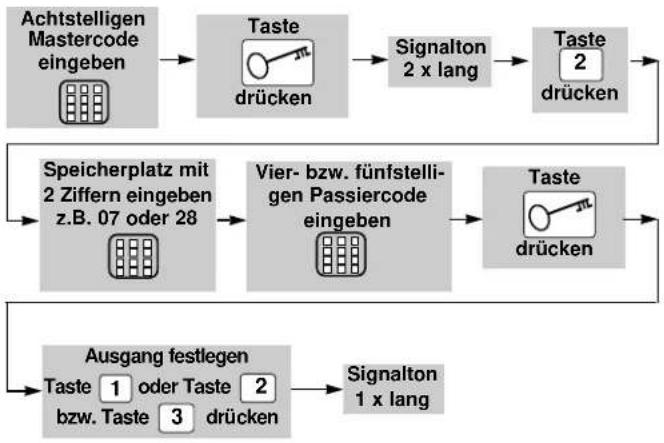

Loschen eines Passiercodes

Ein Passiercode wird gelöscht, indem der entsprechende Speicherplatz (00-49) gelöscht wird.

Der ausgewählte Speicherplatz ist jetzt gelöscht!

Bei Verlust des Mastercodes:

Im Falle, daß Sie den momentan gültigen Mastercode vergessen haben, oder das Gerät unbeabsichtigt in einen nicht nachzuvollziehenden Zustand programmiert wurde, haben Sie die Möglichkeit, mit Hilfe der Generalresettaste in der Logikeinheit das Gerät in den werkseitig vorprogrammierten Zustand zurückzusetzen. Es ist nun wieder der werkseitige Mastercode 12345678, sowie der Passiercode 1234 gültig. Alle von Hinnen vorgenommenen Programmierungen gehoven. Sie müssen das Gerät ernout programmieren.

Rücksetzen auf werkseitige Einstellung (RESET): Generalresettaste solange drucken, bis nach mehreren kurz- den Signaltonen ein langer QUITTIERUNGSTON ertont (~5 Sek.).

Programm 2
Eingabe eines Passiercodes

Der eingebene Passiercode ist jetzt auf dem ausgewählten Speicherplatz gespeichert und mit dem festgelegten Ausgang verbunden!

Es konnen bis zu 50 entsprechliche Passiercodes auf den Speicherplätzen 00-49 eingegeben werden!

Gerätebeschreibung

Das TCS - Cody besteht aus einer Auswertelogik und einem Tastenfeld. Beide Einheiten werden durch ein einfaches zweiadriges Kabel ohne Spezialstecker verbunden. Die Programmierung des TCS - Cody erfolgt über die Tastatur mit Hilfe des Mastercodes. Mit dem Cody 1/3 haben Sie die Möglichkeit, drei Torantitrie oder ähnlichen mit nur einem Steuererat zu bedienden. Sie entscheiden bei der Vergabe von Passiercodes durch direkte Zuordnung, welcher Passiercode welchen Antrieb steuert. So kann jeder Anwender selbst bestimmen, wie weitere Codes für das jeweilige Tor abgespeichert werden.

Mastercode:

Der Mastercode ist ein achtstelliger Zahlencode, der für alle Programmiervorgänge des Gerätes besteht wird. Erst nach Eingabe these Codes lält sich das Gerät auf ihre personlichen Bedürfnisse programmieren. Werkseitig ist das TCS - Cody grundsätzlich mit dem Mastercode 12345678 bereits vorprogrammiert.

Passiercode:

Der Passiercode ist wahlweise ein vier- oder fünftstelliger Zahlencode, mit dem Sie ihren Torantriebetätigten. Sie haben die Möglichkeit, bis zu 50 entsprechliche Passiercodes zu speichern, das heißt, daß bis zu 50 verschiedene Personen mit entsprechenden Passiercodes ein Tor öffnen können. Sollen Sie bei der Eingabe in Begleitung sein, so können sie vor der eigentlichen Codeeingage beliebig weitere andere Taten drucken. Somit ist weltestgehend ausgeschlossen, daß sich eine fremde Person ihren Passiercode merken kann. Das TCS - Cody erkennen trotzdem ihren Passiercode als korrekt an! Werkseitig ist das TCS - Cody grundsatzlich mit dem Passiercode 1234 auf dem Speicherplatz 01 für Antrieb 1 bereits voprogrammiert. Die Eingabe des Passiercodes wird grundsatzlich durch das Drucken der Taste abgeschlossen.

ACHTUNG!!!

Nachdem Sie sich mit den Funktionen des Gerätes vertraut gemacht haben, programmieren Sieitte auf jeder Fall ihren persönlichen Mastercode ein, sowie auch einen persönlichen Passiercode, mit dem Sie den auf Speicherplatz 01 befindlichen Passiercode überschreiben. Nur so Ist Hr TCS-Cody gegen Manipulationen geschüt!

TIPTOMATIC:

Das TCS - Cody ist speziell für Garagentore mit einer TIPTOMATIC-Zeit ausgestattet. Diese Funktion erlaubt es ihren, nach Eingabe eines Passiercodes das jeweilige Tor innerhalb eines Zeita-trumas von 60 Sekunden (einstellbar) mit einer beliebigen Taste, außer der Taste, zu bedienden, ohne daß Sie den Passiercode nochmals eingebuen müssen. Diese Freischaltung kann jedoch auch vor Ablauf der 60 Sekunden mit der Taste unterbrochen werden.

Sperrfunktion:

Bei aktivierter Sperrfunktion wird das TCS-CODY nach falscher Passiercode Eingabe für 10 Sekunden gespent (erkennbar an einem Doppel-Piepton). Wahlweise konnen Sie das TCS-CODY so programmieren, daß die Sperrzeit nach jedem Fehlversuch verdoppelt wird bis ein korrekter Passiercode oder der Mastercode eingegeben wurde. Das Ende der Sperzeit wird durch einen langen Piepton signaliert.

Montageanleitung

Montage der Tastatur CODY:

1. Entfernen Sie das Rähmchen von der Tastatur, indem Sie von hinten an der rechten und linken Seite der Tastatur jeweils zwei Schnapphalter liegt zum Rand hin drucken.
2. Auf der Vorderseite der Tastatur befinden sich zwei Bohrungen (D = 4 mm). Mit Hilfen dieser Bohrungen können Sie die Tastatur im Innen- oder Außenbereich an der von Innen gewünschen Stelle auf der Wand befestigten.
3. Verbinden Sie die Tastatur mittels der zweiädrigen Leitung (bis zu 5 m Lange) mit der Auswerteeinheit. Es muß keine besondere Polung beim Anschluß der Tastatur beachte werden.
4. Stecken Sie das Rähmchen wieder auf.
5. Das Parallelschalten von bis zu vier Tastulates ist möglich. So angeschlossene Tastaturen dürfen nicht gleichzeitig bedient werden, nur nacheindander.

Montage der Auswerteinheit (Innenbereich):

1. Schraubendreher in Schlitz auf Gehausedeckel einstecken, nach offen hebeln und den Deckel öffnen.
2. Entfernen Sie die Steuerplatine (nur gesteckt).
3. Monttieren Sie die mitgliefferten Kabel - Verschraubungen in das Gehäuse und stecken Sie die Platine weiter auf. Achten Sie hierbei auf richtiges Einschnappen der Platine.
4. Bohren Sie die Befestigungslöcher und schrauben den Befestigungsbügel an der Wand fest.
5. Die Leitung für die Tastatur führen Sie nun durch den linken Kabel - Eingang (Dichtnippel), die Leitungen für die Relaiskontakte durch die mittleren Kabel - Eingänge, und die Netzeleitung durch den rechten Kabel-Eingang. Achten Sie auf dichten Sitz von Dichtnippel und Kabelverschraubungen, sonst ist der Geräteschutz nicht gewährleistet.
6. Schlieben Sie die Leitungen gemäß Anschlußplan an die entsprechenden Klemmen an.

Anschlußklemmen:

Tastatur, Ausgang 1 (z.B.Tor 1), Ausgang 2 (z.B.Tor 2), Ausgang 3 (z.B.Tor 3)
Spannungsversorgung

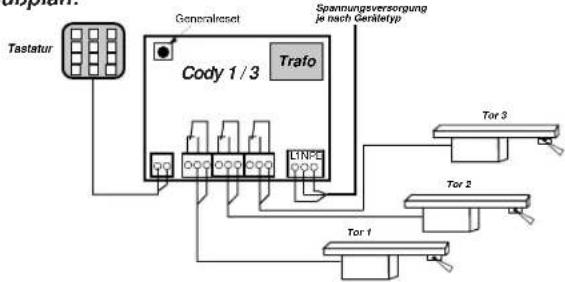

AnschluBplan:

Programmieranleitung

Bitte erst lesen - dann programmieren!!

Bevor Sie Ihr TCS - Cody mit ihren persönlichen Codes programmieren, prüfen Sieitte zuvor unter Zuhlannahme des werkseitigen Passiercodes 1234 und Schlüsseltaste die einwandfreie Funktion des Gerätes!

Im Normalfall wird jegliche Programmierung unter Zuhlfenahme Ihres persönlichen Mastercodes vorgenommen. Um sich mit der Art der Programmierung vertraut zu machen, beginnen Sie mit der Eingabe eines neuen Passiercodes, der den werkseitig voreingestellten (1234) überschreiben. Dies finden Sie unter Programmpunkt 2 beschrieben. Danachändern Sie den Mastercode auf die von ihren gewünschte Ziffernkombination.

ACHTUNG

Im Falle, daß Ihnen bei der Programmierung ein Fehler unterlaufen ist, konnen Sie durch Betätigung der Schlüsseltaste mit der Programmierung erneut von vorn beginnen.

Programm 1

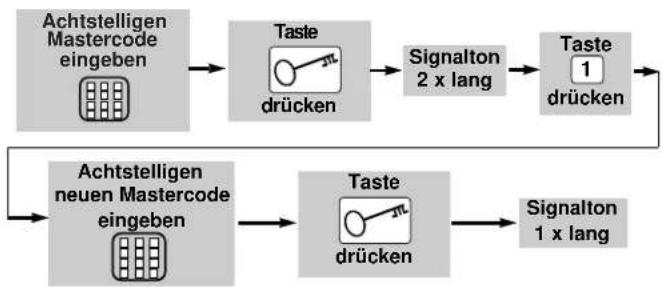

Eingabe eines neuen Mastercodes

Der neue Mastercode ist jetzt abgespeichert!
