Cody Light HF 1-1 - Garagentoröffner Geba Tronic - Kostenlose Bedienungsanleitung

Produkttyp	Garagentoröffner
Marke	Geba Tronic
Modell	Cody Light HF 1-1
Antriebsart	Riemenantrieb
Spannung	230 V
Frequenz	50 Hz
Leistungsaufnahme	300 W
Hubkraft	500 N
Max. Torbreite	3 m
Max. Torhöhe	2,5 m
Gewicht (Motor)	5 kg
Abmessungen (BxHxT)	300 x 200 x 150 mm
Funkfrequenz	868 MHz
Reichweite	bis 50 m
Temperaturbereich	-20 °C bis +60 °C
Schutzart	IP20
Betriebsarten	Impuls, Totmann
Notentriegelung	Ja
Soft-Stopp	Ja
Lampe	LED, 10 W
Lieferumfang	2 Handsender, Montagematerial, Anleitung
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reiniger
Wartung	Jährlich bewegliche Teile schmieren
Sicherheit	Kraftabschaltung, Lichtschrankenanschluss möglich

Häufig gestellte Fragen - Cody Light HF 1-1 Geba Tronic

Wie installiere ich den Garagentoröffner Cody Light HF 1-1?

Die Installation sollte von einer Fachkraft durchgeführt werden. Befolgen Sie die Schritt-für-Schritt-Anleitung in der Bedienungsanleitung. Achten Sie auf die korrekte Montage der Führungsschiene und des Motors an der Decke.

Wie programmiere ich die Handsender?

Drücken Sie die Programmiertaste am Motor und anschließend die gewünschte Taste am Handsender. Bestätigen Sie durch erneutes Drücken der Programmiertaste. Details finden Sie im Handbuch.

Was tun, wenn sich das Tor nicht öffnet?

Überprüfen Sie die Stromversorgung, die Sicherungen und die Batterien der Handsender. Kontrollieren Sie die Lichtschranke und die Endlageneinstellungen. Bei anhaltenden Problemen kontaktieren Sie den Kundendienst.

Wie stelle ich die Endlagen ein?

Die Endlagen werden über die Einstellräder am Motor eingestellt. Drehen Sie das Rad für die obere Endlage, bis das Tor in der gewünschten Position stoppt. Wiederholen Sie für die untere Endlage. Beachten Sie die Sicherheitshinweise.

Wie wechsle ich die Batterie im Handsender?

Öffnen Sie das Batteriefach auf der Rückseite des Handsenders. Entnehmen Sie die alte Batterie und setzen Sie eine neue 12-V-Funkbatterie (Typ A23) ein. Achten Sie auf die Polarität.

Warum blinkt die Lampe am Motor?

Ein Blinkzeichen kann auf eine Störung hinweisen. Blinkt die Lampe langsam, ist die Lichtschranke unterbrochen. Schnelles Blinken deutet auf einen Endlagenfehler hin. Prüfen Sie die jeweiligen Komponenten.

Wie führe ich einen Sicherheitstest durch?

Legen Sie einen Gegenstand (z.B. einen Karton) unter das Tor und schließen Sie es. Das Tor muss beim Auftreffen sofort stoppen und wieder öffnen. Wiederholen Sie den Test regelmäßig.

Kann ich den Öffner mit einem Smartphone steuern?

Der Cody Light HF 1-1 ist standardmäßig nicht mit Smartphone-Steuerung ausgestattet. Ein Nachrüsten mit einem entsprechenden Modul ist möglich – fragen Sie Ihren Fachhändler.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse und die Führungsschiene mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Die Elektronik darf nicht nass werden.

Wo finde ich Ersatzteile für den Cody Light HF 1-1?

Ersatzteile wie Handsender, Lichtschranken oder Motorkomponenten erhalten Sie über den Fachhandel oder direkt bei Geba Tronic. Die genaue Teileliste finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG Cody Light HF 1-1 Geba Tronic

Montage, Anschluss und Wartung des Gerätes darf nur von entsprechend geschullen Fachkräften durchgeführt werden. Hierbei sind die entsprechenden nationalen und lokalen Vorschriften zu beachten.

Cody Light HF 1/1 1/2

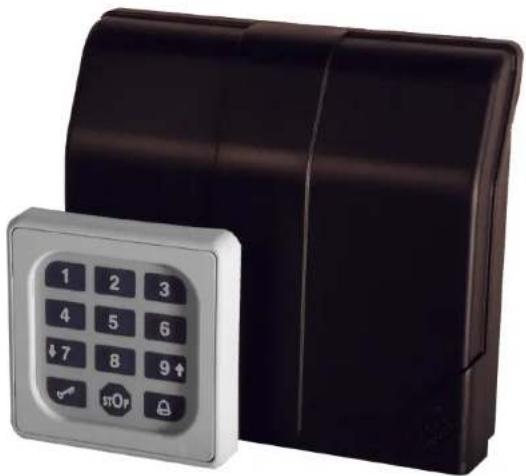

Das Cody Light HF besteht aus einer Auswertelogik und einem Bedienelement. Beide Einheiten werden durch ein einfaches zweiadriges Kabel ohne Spezialstecker verbunden. Das Cody Light HF ist eine moderne und sichere Alternative zum herkömmlichen Schlüsselschalter. Bereits nach dem Programmieren des Passiercodes ist das Cody Light HF einsatzfähig. Zum Öffnen beziehungsweise Schließen des Tores wird lediglich der vier- bzw. fünfstellige Passiercode eingegeben und die Schlüsseltaste gedrückt. Nach korrekter Eingabe des Passiercodes wird über einen potentialfreien Relaiskontakt der entsprechende Antrieb betätigt.

Passiercode:

Der Passiercode ist wahlweise ein vier - oder fünfstelliger Zahlencode, mit dem Sie Ihren Torantrieb betätigen. Sie haben die Möglichkeit, vier unterschiedliche Passiercodes zu speichern. Sollten Sie bei der Eingabe in Begleitung sein, so können Sie vor der eigentlichen Codeeingabe beliebig viele andere Tasten drücken. Somit ist weitestgehend ausgeschlossen, dass sich eine fremde Person Ihren Passiercode merken kann. Das Cody Light HF erkennt trotzdem Ihren Passiercode als korrekt an! Die Eingabe des Passiercodes wird grundsätzlich durch Drücken der 📊 Taste abgeschlossen.

Hinweis: Option

Cody Universal Service Tool

Mit Hilfe des Service Tools können Sie bequem alle Programmiereinstellungen vornehmen. Alle Aktionen werden Ihnen komfortabel über ein LCD-Display angezeigt. Zudem haben Sie die Möglichkeit, gezielt Handsender durch Eingabe der jeweiligen Speicherplatznummer, zu löschen. Nach Betätigung von Handsender oder nach Eingabe eines gültigen Passiercodes, wird Ihnen der jeweilige Speicherplatz im Display angezeigt.

500.STU0.00

GEAR SERVICE TOOL

General-Reset

General-Reset

DIP 4 auf ON stellen

Reset-Taste auf der Logikplatine > 5 sek. drücken

DIP wieder auf OFF stellen

Die Werkseinstellung sind durch den General-Reset wieder hergestellt!

Werkseinstellung (Auslieferungszustand):

• Alle Speicherplätze gelöscht (außer 00)
  ● Tiptomatic-Zeit = 60 sek.
• Steuerzeit = 1 sek.
• Sperrzeit = 20 sek.

TIPTOMATIC:

Das Cody Light HF ist speziell für Garagentore mit einer TIPTOMATIC-Zeit ausgestattet.

Diese Funktion erlaubt es Ihnen, nach Eingabe eines Passiercodes das jeweilige Tor innerhalb eines Zeitraumes von 60 Sekunden mit einer beliebigen Taste, außer der 📊 -Taste, zu bedienen, ohne dass Sie den Passiercode nochmals eingeben müssen.

Die TIPTOMATIC-Zeit kann jedoch auch vor Ablauf der 60 Sekunden mit der 📋 -Taste unterbrochen werden.

Sperrfunktion:

Aus Sicherheitsgründen ist das Cody Light HF nach falscher Passiercode Eingabe für 20 Sekunden gesperrt (erkennbar an einem Dreifach-Signalton).

Das Ende der Sperrzeit wird durch einen langen Signalton signalisiert.

Montageanleitung

Montage der Auswerteeinheit (Innenbereich):

1. Schraubendreher in Schlitz auf Gehäusedeckel einstecken, nach oben hebeln und den Deckel öffnen.
2. Entfernen Sie die Steuerplatine (nur gesteckt).
3. Montieren Sie die mitgelieferten Kabel - Verschraubungen in das Gehäuse und stecken Sie die Platine wieder auf. Achten Sie hierbei auf richtiges Einschnappen der Platine.
4. Bohren Sie die Befestigungslöcher und schrauben Sie den Befestigungsbügel an der Wand fest.
5. Die Leitung für die Tastatur führen Sie nun durch den linken Kabel-Eingang (Dichtnippel) und die Netzleitung durch den rechten Kabel-Eingang. Achten Sie auf dichten Sitz von Dichtnippel und Kabelverschraubungen, sonst ist der Geräteschutz nicht gewährleistet.
6. Schließen Sie die Leitungen gemäß Anschlussplan an die entsprechenden Klemmen an.

Investigungs durch das Umbrüsse 84 9 27,5 84,5 41 84,5 Alternativefestigung durch aus überplatte 63

geba GmbH ist von der Gewährleistung und Produkthaftung befreit, wenn ohne unsere vorherige Zustimmung eigene bauliche Veränderungen vorgenommen werden oder unsachgemäße Installationen, gegen unsere vorgegebenen Montagerichtlinien, ausgeführt bzw. veranlasst werden. Der Weiterverarbeiter hat darauf zu achten, dass die EMV-Vorschriften eingehalten werden.

Handsender

Löschen von Handsendern

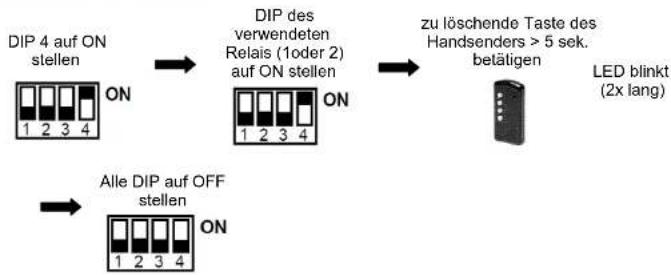

Löschen spezifischer Handsender:

Der gewünschte Handsender wurde nun gelöscht!

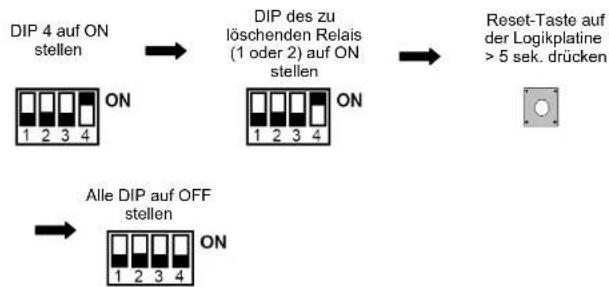

Löschen aller Handsender eines einzelnen Relais:

Die eingelernten Handsender des ausgewählten Relais wurden nun alle gelöscht!

Handsender

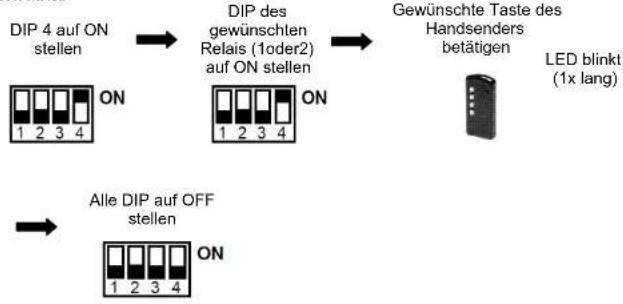

Einlernen von Handsendern

Stellen Sie vor dem Einlemen sicher, dass das optionale Funkmodul auf der Logikplatine fest aufgesteckt ist.

Der Handsender wurde auf das gewünschte Relais eingelernt!

Technische Daten

Spannung: 20-28V AC/DC, 230-240 V AC

Belastung Relaisausgang: 250V AC 5A

Anschlüsse: 1.5 mm² max.

Temperatur: -20 °C bis +60 °C

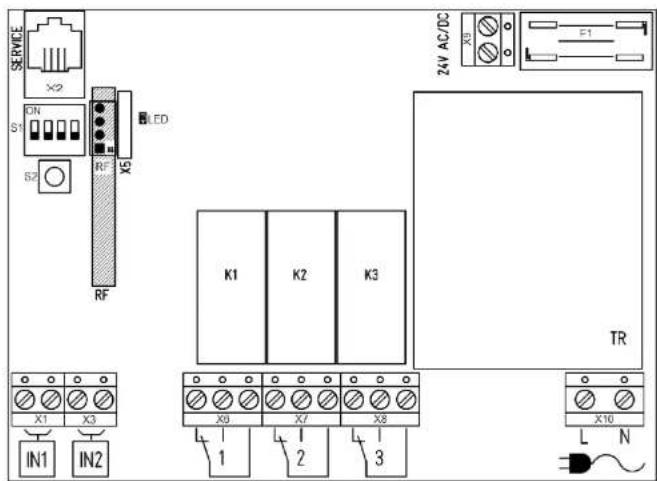

SERVICE X2 ON S1 S2 RF LED X5 RF K1 K2 K3 TR X1 X3 IN1 IN2 X9 X7 X8 1 2 3 L N 24V AC/DC X3 E1

Bestückungsvarianten – potentialfreie Kontakte

Dieses Produkt entspricht:

EG-Richtlinien Elektromagnetische Verträglichkeit

EN 61000-6-1 08/2002

EN 61000-6-3 08/2002

EG Niederspannungsrichtlinie 2006/42/EG

Codierschalter

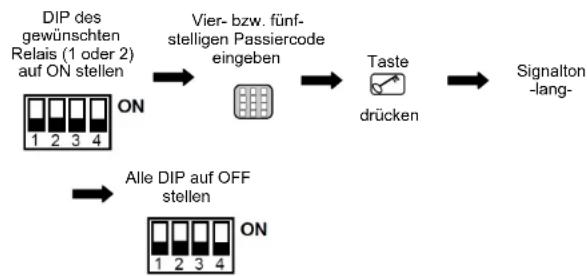

Eingabe eines neuen Passiercodes

Cody Light HF 1/1 (maximal 4 Passiercodes pro Relaisausgang)

Die vier möglichen Passiercodes werden auf denkbar einfache Weise dem Gerät einprogrammiert.

In der Logikeinheit befindet sich eine Schallerleiste mit vier DIP-Schaltern (siehe untenstehendes Bild). Diese vier DIP-Schalter entsprechen den vier Speicherplätzen für die einzelnen Passiercodes.

Cody Light HF 1/2 (maximal 2 Passiercodes pro Relaisausgang)

Die mit den DIP-Schaltern 1 bzw. 2 abgespeicherten Passiercodes aktivieren den Ausgang Relais 1. Die mit den DIP-Schaltern 3 bzw. 4 abgespeicherten Passiercodes aktivieren den Ausgang Relais 2

Der neue Passiercode ist jetzt abgespeichert!

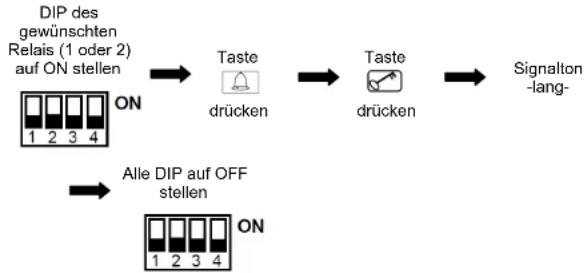

Löschen eines Passiercodes

Der ausgewählte Speicherplatz des Passiercodes ist nun gelöscht!

Codierschalter

Eingabe eines Passiercodes

Ein korrekter Code wird erkannt; das entsprechende Relais zieht an!

Vor dem eigentlichen Passiercode können beliebig viele andere Tasten gedrückt werden.

Bei Eingabe eines falschen Passiercodes ertönt 3x ein Signalton; die Eingabe eines neuen Codes ist für die Dauer der Sperrzeit (werksseitig 20 sek.) nicht möglich. Der Ablauf der Sperrzeit wird durch einen langen Signalton signalisiert.
