Caractéristiques techniques	Moniteur EIZO FlexScan S2133, 21,3 pouces, résolution 1920 x 1200 pixels, technologie IPS, temps de réponse de 8 ms, luminosité de 300 cd/m², contraste de 1000:1.
Connectivité	Ports DVI-D, DisplayPort, HDMI, USB 3.0.
Utilisation	Idéal pour les professionnels de l'image, la bureautique et les applications nécessitant une haute précision des couleurs.
Réglages ergonomiques	Réglage en hauteur, inclinaison, pivotement et rotation.
Consommation d'énergie	Consommation en fonctionnement : 30 W, en veille : 0,5 W.
Maintenance et réparation	Nettoyage de l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE, RoHS, et TCO Certified.
Informations générales	Garantie de 5 ans, support technique disponible, dimensions avec support : 487 x 596 x 220 mm.

FOIRE AUX QUESTIONS - FlexScan S2133 EIZO

Quel est le meilleur moyen de connecter mon moniteur EIZO FlexScan S2133 à mon ordinateur ?

Vous pouvez connecter votre moniteur EIZO FlexScan S2133 à votre ordinateur via un câble DVI ou HDMI. Assurez-vous que votre ordinateur dispose d'une sortie compatible.

Comment ajuster la luminosité et le contraste de mon EIZO FlexScan S2133 ?

Vous pouvez ajuster la luminosité et le contraste en utilisant le menu OSD (On-Screen Display). Appuyez sur le bouton situé sur le moniteur pour accéder au menu, puis naviguez jusqu'aux paramètres d'affichage.

Mon moniteur EIZO FlexScan S2133 ne s'allume pas, que dois-je faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de tester avec un autre câble d'alimentation ou une autre prise. Si le problème persiste, contactez le support technique.

La qualité de l'image de mon EIZO FlexScan S2133 semble mauvaise, que puis-je faire ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur, qui est de 1920 x 1080 pixels. Vous pouvez également vérifier les paramètres de votre carte graphique.

Comment nettoyer l'écran de mon EIZO FlexScan S2133 sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humide avec de l'eau ou un nettoyant pour écran doux. Évitez d'appliquer le liquide directement sur l'écran.

Comment réinitialiser les paramètres d'usine de mon moniteur EIZO FlexScan S2133 ?

Accédez au menu OSD, puis recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine'. Confirmez votre sélection pour rétablir les paramètres d'origine.

Mon EIZO FlexScan S2133 affiche un message d'erreur, que dois-je faire ?

Notez le message d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Si le problème persiste, contactez le support technique.

Le moniteur EIZO FlexScan S2133 prend-il en charge la fonction pivoter ?

Oui, le moniteur EIZO FlexScan S2133 prend en charge la rotation pivotante. Vous pouvez tourner le moniteur en mode portrait ou paysage selon vos besoins.

Y a-t-il des mises à jour de firmware disponibles pour le EIZO FlexScan S2133 ?

Vérifiez le site Web d'EIZO pour les mises à jour de firmware. Téléchargez et suivez les instructions fournies pour mettre à jour votre moniteur si nécessaire.

MODE D'EMPLOI FlexScan S2133 EIZO

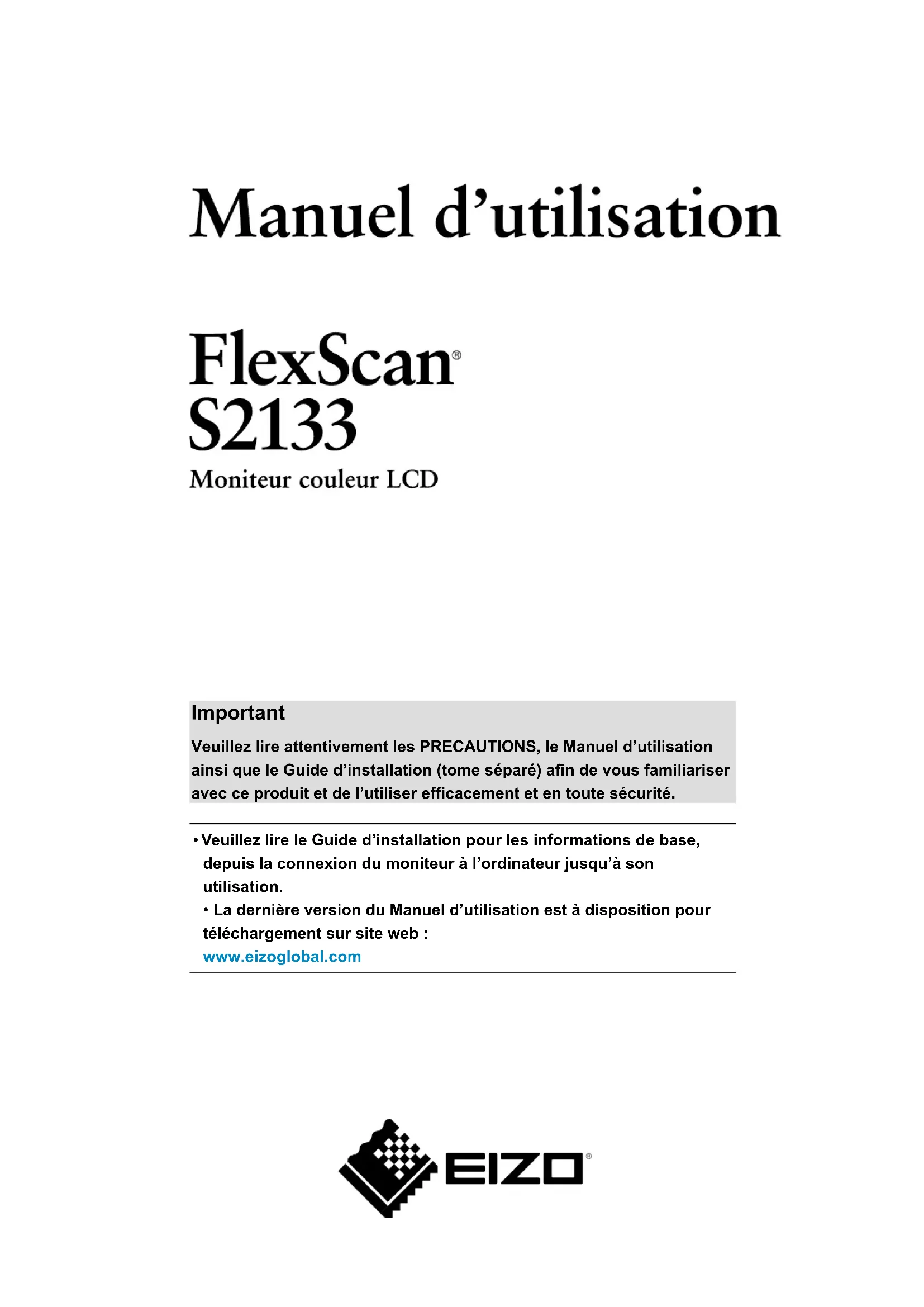

Manuel d'utilisation

FlexScan®

S2133

Moniteur couleur LCD

Important

Veuillez lire attentivement les PRECAUTIONS, le Manuel d'utilisation ainsi que le Guide d'installation (tome séparé) afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité.

• Veuillez tire le Guide d'installation pour les informations de base, depuis la connexion du moniteur à l'ordinateur jusqu'à son utilisation.

• La dernière version du Manuel d'utilisation est à disposition pour téléchargement sur site web :

www.eizoglobal.com

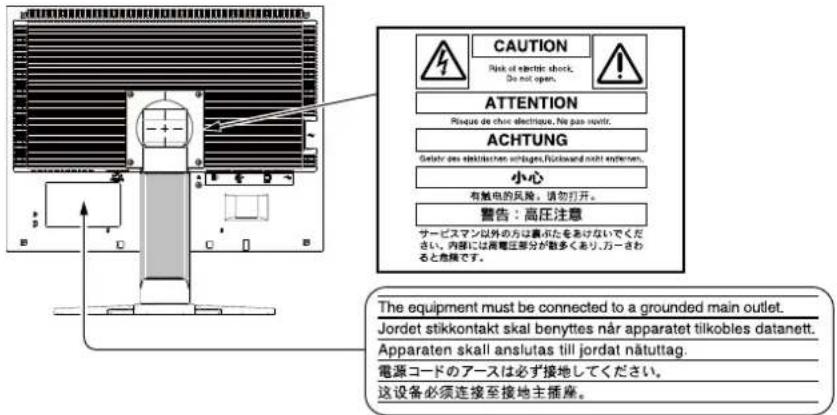

Emplacements des étiquettes de sécurité

Ce produit a ete specialement regle pour l'utilisation dans la region dans laquelle il a d'abord ete livre. Si utilise en dehors de cette region, le produit pourrait ne pas fonctionner comme indiquedans les specifications.

Aucune partie de ce manuel ne peut etre reproduce, enregistrree dans un systeme documentaire ou transmise sous quelque forme et par quelque moyen que ce soit electronique, mecanique ou autre, sans I'autorisation ecrite prealable de EIZO Corporation. EIZO Corporation n'est tenu a aucun engagement de confidentialite sauf en cas d'accord prealable passé avant la reception de ces informations par EIZO Corporation. Malgre tous les efforts deployes pour garantir la mise a jour des informations continues dans ce manuel, veuillez noter que les caractetistiques techniques du moniteur EIZO sont sujettes a modification sans préavis.

Avertissement concernant le moniteur

Ce produit est prévu pour les usages polyvalents comme la création de documents, la visualisation de contenu multimédia.

Ce produit a eté regle specialement en usine en fonction de la région de destination prevue. Les performances du produit peuvent etre differentes de celles indiquees dans les caractéristiques en cas d'utilisation dans une région differente de cette prevue à l'origine.

Ce produit peut ne pas etre couvert par la garantie pour des usages autres que ceux decrits dans le present manuel.

Les specifications notées dans ce manuel ne sont applicables que lorsque les éléments suivants sont utilisés :

Cordons d'alimentation fournis avec le produit
Cables de signalisation spécifiés par nos soins

Utilisez uniquement avec ce produit les produits optionnels fabriqués ou spécifiés par nos soins.

30 minutes sont nécessaires à la stabilisation des performances des composants électriques. Veuillez attendre au moins 30 minutes après avoir mis en marche le moniteur pour le régler.

Les moniteurs devraient être régles à une luminosité inférieure pour réduire les changements de luminosité causés par une utilisation à long terme et maintainir un affichage stable.

Lorsque l'image de l'écran change après que la même image est restée affichée pendant une période prolongée, une image rémanente risque de s'afficher. Utilisez l'économiser d'écran ou la fonction d'économie d'énergie pour éviter d'afficher la même image pendant une période prolongée.

Un nettoyage périodique est recommendé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie (Référez-vous à « Nettoyage » (page 4)).

Le panneau LCD est fabriqué à l'aide d'une technologie de haute précision. Bien que, il est possible que des pixels manquants ou des pixels allumés apparaissent sur l'écran LCD. Il ne s'agit pas d'un dysfonctionnement. Pourcentage de points effectifs : 99,9994 % ou supérieur.

La durée de vie du rétro-éclairage du panneau LCD est limitée. Si l'écran s'assombrit ou se brouille, prenez contact avec votre représentant local EIZO.

N'appuyez pas violament sur le panneau ou sur les bords, vous risquieriez d'endommager l'affichage en laissant du moirage, etc. Une pression continue sur le panneau peut le detériorer ou l'endommager. (Si des marques de pression restent sur le panneau, affichez un écran noir ou blanc sur le moniteur. Le problème peut être ainsi résolu.)

Ne rayez et n'appuyez pas sur le panneau avec des objets pointus, car cela pourrait endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque le moniteur est froid et déplace dans une autre piece ou lorsque la température de la piece augmente rapidement, de la condensation peut se former à l'intérieur et à l'extérieur du moniteur. Dans ce cas, ne mettez pas le moniteur sous tension. Et attendez la disparition de la condensation. Sinon, le moniteur pourrait être endommagé.

Nettoyage

Attention

• Les produits chimiques tels que l'alcool et les solutions antiseptiques peuvent provoquer des variations du brillant, ternir et attenuer la carrosserie ou du panneau et déterminer la qualité de l'image.
• N'utilise jamais de diluant, de la benzine, de cire et de poudre abrasive, ce qui peut endommager la carrosserie ou le panneau.

Remarque

L'outil ScreenCleaner en option est recommendé pour nettoyer la carrosserie et la surface de l'écran.

Vousspuvez enlever les taches de la carrosserie et la surface de I'ecran en humidifiant partiellement un chiffon avec de I'eau.

Pour un comport d'utilisation du moniteur

• Un écran trop nombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du monitre en fonction des conditions ambiantes.
• Regarder le moniteur trop longtemps entraine une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

TABLE DES MATIERES

Avertissement concernant le moniteur 3

Nettoyage 4

Pour un comport d'utilisation du moniteur 4

TABLE DES MATIERES 5

Chapitre 1 Introduction. 7

1-1. Caracteristiques 7

1-2. Commandes et fonctions 8

ant 8
Oriere 9

1-3. EIZO LCD Utility Disk 10

Contenu du disque et presentation du logiciel 10
Our utiliser « ScreenManager Pro for LCD (DDC/CI) / EIZO ScreenSlicer » 10

1-4. Commandes de base et Fonctions 11

onctionnement de base du menu de réglage 11

Chapitre 2 Ajustage des écrans. 13

2-1. Résolutions compatibles 13

Dentree analogue (D-Sub) 13
Entree numérique (DVI-D) 13
Entree numérique (DisplayPort) 13

2-2. Définir la résolution 14

Windows 8 / Windows 7. 14
Windows Vista. 14
Windows XP 14
Mac OS X 14

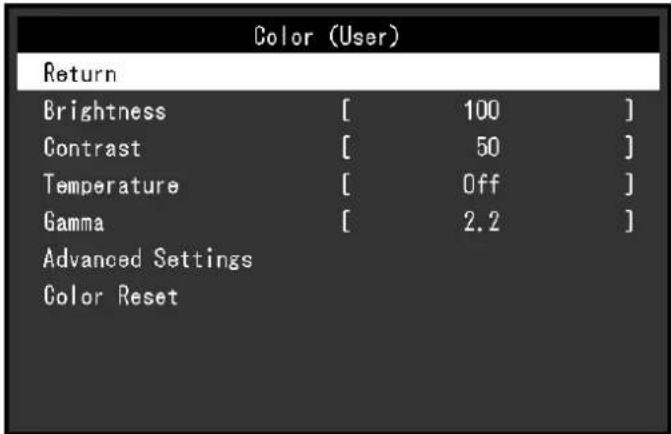

2-3. Réglage de la couleur 15

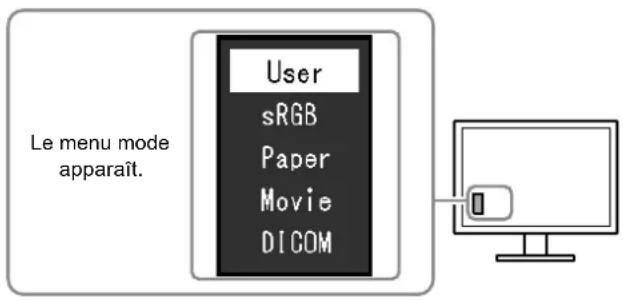

Selection du mode d'affichage (mode de FineContrast) 15
Réglages avancés. 16
Options de réglage pour chaque mode 16
Réglage de la luminosité 16
Eglage du contraste 17
Réglage de la température de couleur 17
Réglage de la valeur gamma 18
Réglage de la saturation des couleurs 18
Réglage de la nuance 19
Bourreglerl'intensiteOverdrive. 19
Réglage de la valeur de gain 20

2-4. Réglage d'écran 21

Entree de signal numérique 21
Orree de signal analogue 21

2-5. Modification de la taille de l'écran 25

Modification de la taille de l'écran 25
Fourégler la luminosité des bandes noires ...25

Chapitre 3 Reglage du moniteur 26

3-1. Activer / Désactiver les communications DDC/CI 26
3-2. Touches de verrouillage du fonctionnement 26
3-3. Réglage de l'orientation 27
3-4. Affichage et dissimulation du logo EIZO ... 27
3-5. Modification de la position d'affichage du menu Réglage 27
3-6. Réglage de la langue 28
3-7. Restaurer les réglages par défaut du moniteur 28

Destauration des réglages de la couleur...... 28
Destauration de tous les paramétres par défaut 28

Chapitre 4 Fonctions economie d'énergie.... 29

4-1. Réglage de la fonction d'économie d'énergie 29

4-2. Réglage du témoin de fonctionnement ..... 30

4-3. Activer / Déspectiver le Réglage automatique de la luminosité 30

Auto EcoView 30
coView Optimizer 2. 30

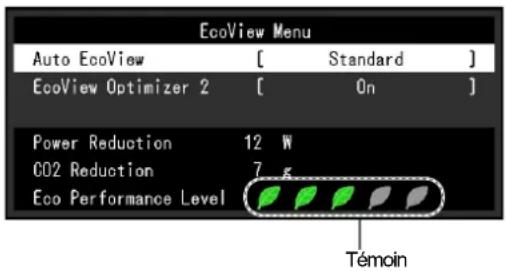

4-4. Vérification du niveau d'économie d'énergie 31
4-5. Activer / Déscientiver la Mise en voille automatique 31

Chapitre 5 Dépannage 32

5-1. Aucune image 32
5-2.Problèmes d'imagerie (analogique et numérique) 33
5-3. Problèmes d'imagerie (numérique uniquement). 34
5-4. Problèmes d'imagerie (analogique uniquement) 34
5-5. Autres problèmes 35

Chapitre 6 Retefore 36

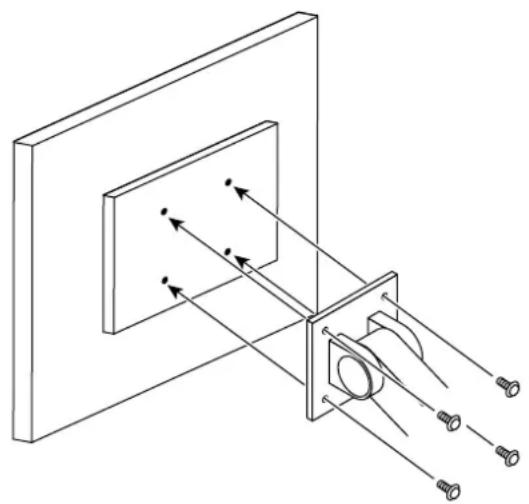

6-1. Fixation du bras facultatif 36

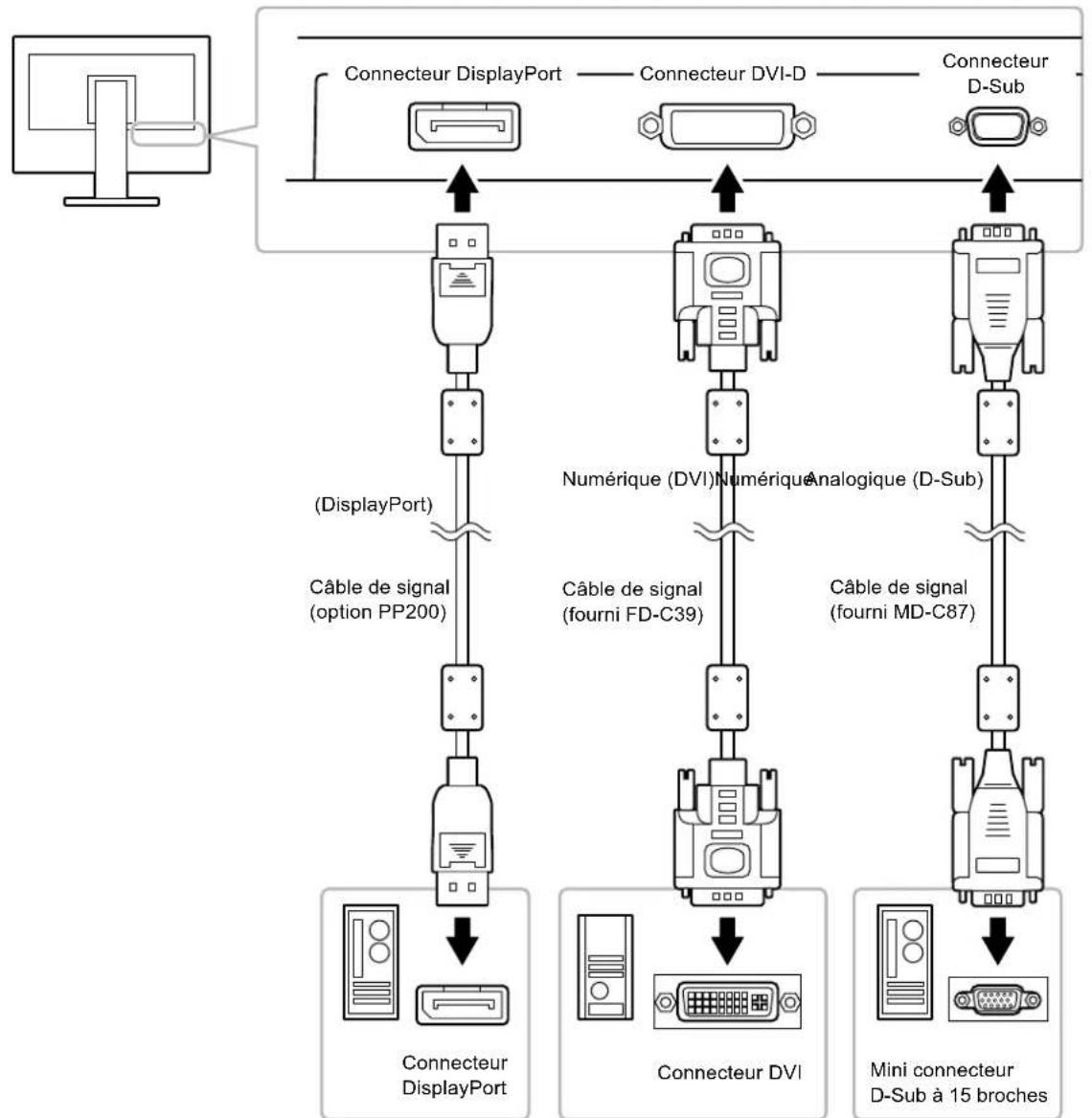

6-2. Branchement Raccordement de plusieurs PC 37

Commutation du signal d'entrée 37
Pourégler la sélection du signal d'entrée.... 38

6-3. Utilisation du bus USB (Universal Serial Bus) 38

Environnement système requis 38

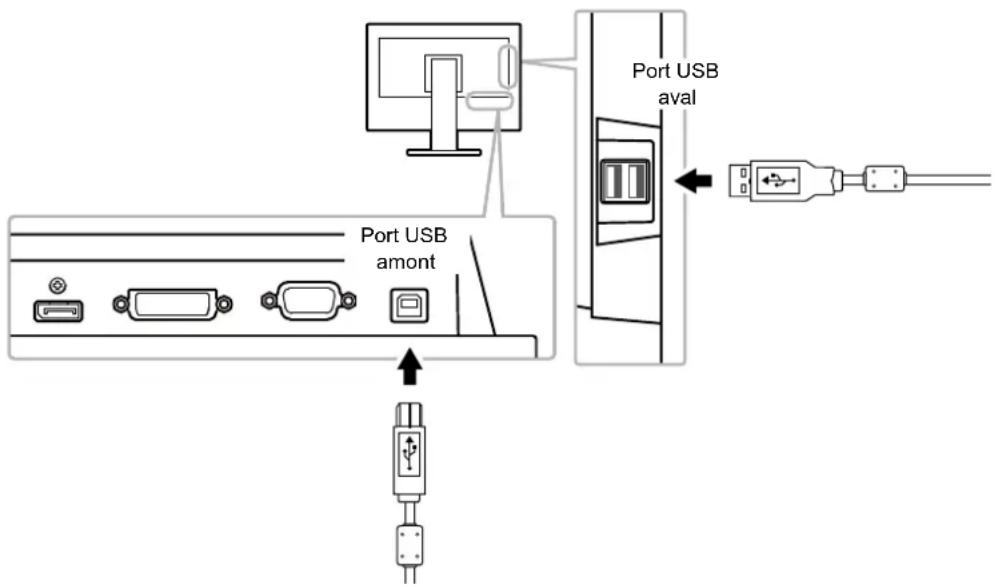

ProcEDURE de connexion (Configuration de la fonction USB) 39

6-4. Affichage des informations relatives au moniteur 39
6-5. Spécifications 40
incipaux réglages par défaut 41

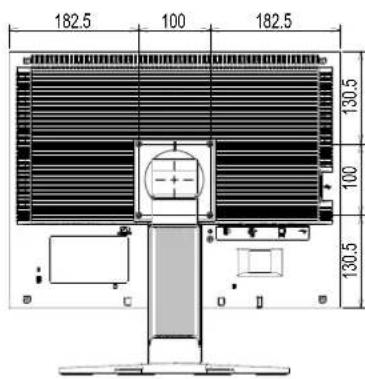

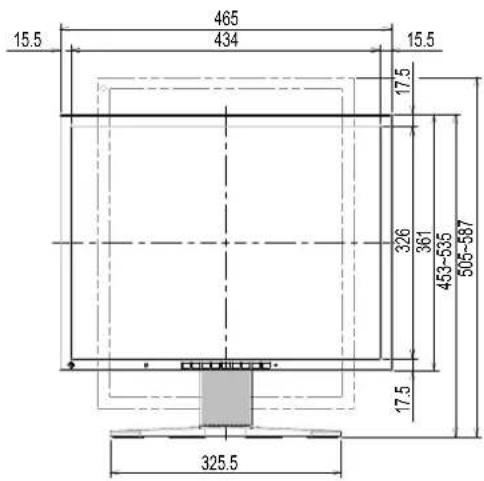

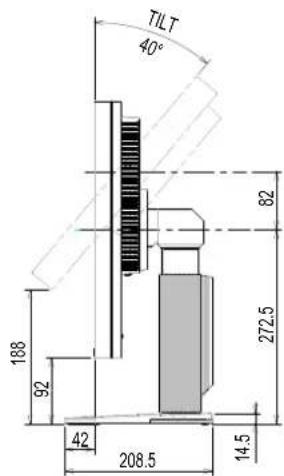

Dimensions externes 41
cessoires 42

6-6. Synchronisation prédéfinie 42
Chapitre 7 Glossaire 43
Annexe 46
Marque commerciale 46
Licence 46
ENERGY STAR 46
FCC Declaration of Conformity 47
Hinweise zur Auswahldes richtigen Schwenkarms fur Ihren Monitor 48
Hinweis zur Ergonomie: 48
GARANTIE LIMITEE 49
Informations sur le recyclage 58

Chapitre 1 Introduction

Nous you remercions d'avoir fait l'acquisition d'un moniteur couleur LCD EIZO.

1-1. Caractéristiques

• Prend en charge une résolution de 1600 × 1200

• Panneau IPS avec angles de visionnage horizontal et vertical de 89^
  Applicable au DisplayPort (applicable à 8 bits)

• La fonction FineContrast permet à l'utilisateur de selectionner le mode d'affichage optimal en fonction de l'image affichée.

• Le mode Paper produit l'apparacence du papier imprimé sur le moniteur.

Voir « Sélection du mode d'affichage (mode de FineContrast) » (page 15).

• Le logiciel « ScreenManager Pro for LCD (DDC/CI) » permettant de régler l'écran à l'aide de la souris et du clavier est inclus.

Voir « 1-3. EIZO LCD Utility Disk » (page 10).

• EyeCare Filter

La texture du papier est reproduite en affichant une image translucide au premier plan du bureau.

En utilisant cette fonction en mode Paper, l'écran ressemble plus à du papier

Voir « Sélection du mode d'affichage (mode de FineContrast) » (page 15).

• Prend en charge le logiciel de gestion de la consommation électrique « EIZO EcoView NET »
  Pour de plus amples informations, reportez-vous à notre site web (www.eizoglobal.com).
• Fonction d'économie d'énergie

Réduire la consommation d'énergie¹ permet de diminuer les émissions de CO₂. Cet apparéil est doté d'une fonction d'économie d'énergie.

• Auto EcoView

Le capteur de luminosité ambiente situé sur la face avant du monieur détecte la luminosité ambiente pour régler automatiquement la luminosité de l'écran à un niveau comfortable. Une luminosité trop haute peut accroître la consommation d'énergie et être néfaste à l'environnement. Cela peut également entraîner une fatigue oculaire. Utilisez l'Auto EcoView pour réduire la luminosité.

Voir « Auto EcoView » (page 30).

-EcoView Optimizer 2

Le moniteur regle automatiquement la luminosité de l'écran selon le niveau de blanc du signal d'entrée. Cette fonction peut réduire la consommation énergétique tout en maintainant la luminosité précisé par le signal d'entrée.

Voir « EcoView Optimizer 2 » (page 30).

*1 Valeurs de referencia :

Consommation d'énergie maximale : 45 W (Luminosite maximale, lorsqu'un périhérique USB est branché, avec réglages par défaut)

Consommation d'énergie normale : 12 W (100VCA, Luminosite 120 cd/m², lorsqu'aucun périphérique USB n'est branché, avec réglages par défaut)

Consommation d'énergie normale : 13 W (200VCA, Luminosite 120 cd/m², lorsqu'aucun périphérique USB n'est branché, avec réglages par défaut)

• Prend en charge les formats portrait et paysage
• Affiche un contenu HDCP (High-bandwidth Digital Content Protection) protégé.

Remarque

• Ce moniteur prend en charge l'affichage portrait. Cette fonction permet de regler l'orientation du menu Réglage lors de l'utilisation de l'écran du moniteur à la verticale (voir « 3-3. Réglage de l'orientation » (page 27)).

• Lorsque vous utilisez le moniteur en position portrait, la prise en charge de la carte video est requise. Lors de l'utilisation du moniteur en position portrait, il faut modifier les réglages de la carte video. Reportez-vous au manuel d'utilisation de la carte video pour plus d'informations.

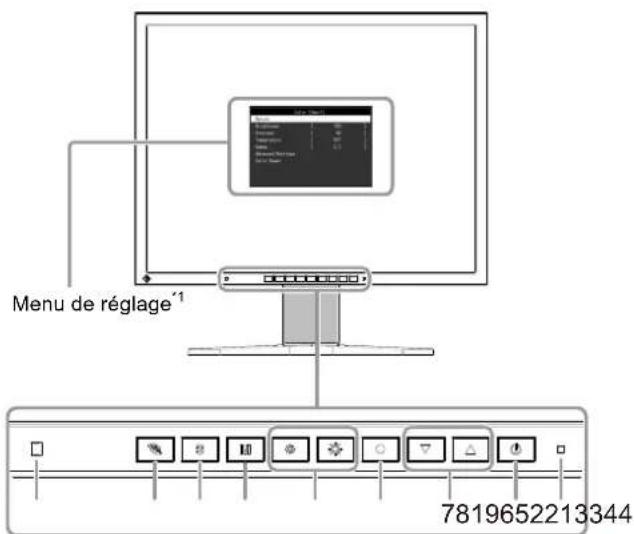

1-2. Commandes et fonctions

Aant

1. Capteur de lumière ambiante	Décte le luminosité ambiante (Fonction Auto EcoView (page 30)).
2. Touche	Permet d'afficher le menu de réglage de la fonction d'économie d'énergie (Auto EcoView (page 30) et EcoView Optimizer 2 (page 30)).
3. Touche S	Commute les signaux d'entrée de l'affichage (page 37).
4. Touche M	Permet de changer le mode FineContrast (page 15).
5. Touche ,	Permet de régler la luminosité (page 16).
6. Touche	Permet d'afficher le menu Réglage, de sélectionner un élément de l'écran de menu et de sauvegarder les valeurs ajustées (page 11).
7. Touche ▼ , ▲	Permet la sélection du menu ainsi que l'ajustement et le réglage d'une fonction.
8. Touche	Pourmettre sous / hors tension.
9. Témoin de fonctionnement	Indique l'état de fonctionnement du monitour. Bleu: En fonctionnement Orange: Mode économique d'énergie ARRÊT: Hors tension

*1 Voir « 1-4. Commandes de base et Fonctions » (page 11) pour en savoir plus sur l'utilisation.

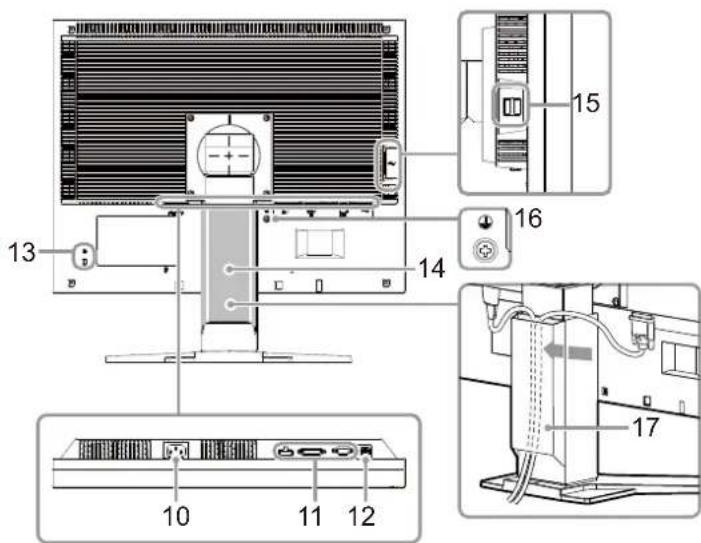

10. Connecteur d'alimentation	Permet de connecter le cordon d'alimentation.
11. Connecteur de signal d'entrée	Gauche : Connecteur DisplayPort / Centre : Connecteur DVI-D / Droite : Connecteur D-Sub mini à 15 broches
12. Port USB (amont)	Permet de brancher le cable USB pour utiliser la fonction de concentrateur USB (page 38).
13. Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
14. Pied*2	Permet d'ajuster la hauteur et l'angle (inclinaison et pivotement) du moniteur.
15. Port USB (aval)	Permet de brancher un pérophérique USB.
16. Borne de terre de protection	Cette borne peut permut de connecter le fil de mise à la terre. Le conducteur du fil de terre doit avoir une taille minimale de 0,75 mm², et il doit être doté d'une fiche fabriquée dans un matérielau adapté.
17. Enveloppe de cables Protège les cables du moniteur.

*2 Un bras en option (ou un pied en option) peut être fixé en retardant le pied (voir « 6-1. Fixation du bras facultatif » (page 36)).

1-3. EIZO LCD Utility Disk

Un CD-ROM « EIZO LCD Utility Disk » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l'ensemble des logiciels.

Contenu du disque et presentation du logiciel

Le disque comprend les logiciels pour l'ajustement et le manuel d'utilisation. Lisez le fichier Readme. txt sur le disque pour connaître les procédures de démarrage des logiciels ou d'accès aux fichiers.

Elément Présentation Windows Macintosh
Fichiers de motifs de réglage d'écran	Utilisé pour le réglage manuel de l'image d'entrée du signal analogique.	✓	✓
ScreenManager Pro for LCD (DDC/CI)	Logiciel permettant de régler l'écran à l'aide de la souris et du clavier.	✓-
EIZO ScreenSlicer Logiciel permèntant de diviser de manière efficace l'écran en de multiples fenêtres.		✓-
Manuel d'utilisation du monitour (fichier PDF) ✓✓
Fichier Readme.txt ✓✓

Our utiliser « ScreenManager Pro for LCD (DDC/CI) / EIZO ScreenSlicer »

Pour savoir comment installer et utiliser « ScreenManager Pro for LCD (DDC/CI) / EIZO ScreenSlicer», consultez le manuel d'utilisation correspondant sur le disque.

1-4. Commandes de base et Fonctions

Fonctionnement de base du menu de réglage

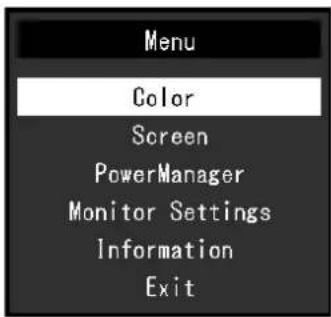

1. Affichage du menu de réglage

1. Appuyez sur menu Réglage apparait.

2. Réglage / Configuration

1. Sélectionnez le menu à régler / configurer à l'aide des touches , , puis appuyez sur . Le sous-menu s'affiche.

1. Sélectionnez l'élement à régler / configurer à l'aide des touches , , puis appuyez sur . Le menu d'ajustage / réglage s'affiche.

1. Reglez / configurez l'élément sélectionné à l'aide des touches , , puis appuyez sur .

3.Sortie

1. Choisissez « Retour » dans le sous-menu, puis appuyez sur . Le menu Réglage apparait.
2. Choisissez « Sortie » dans le menu Principal, puis appuyez sur . Le menu de Réglage se ferme.

Remarque

• Vous pouze également quitter le menu Réglage en appuyant deux fois rapidement sur.

Fonctions

Le tableau ci-dessous résumé le menu Réglage et les éléments de réglage de chaque menu.

Menu principal	Réglage Récédence
Couleur*1	Luminosité « 2-3. Réglage de la couleur » (page 15)
	Contraste
	Température
	Gamma
	Réglages avancés	Saturation
		Nuance
		Overdrive
		Gain
	Réinit. couleur « Restauration des régles » (page 28)
Ecran	Taille		« Modification de la taille de l'écran » (page 25)
	Lissage « 2-4. Réglage d'écran » (page 21)
	Ajustement Analog.*2	Réglage écran auto
		Réglage niveau auto
		Horloge
		Phase
		Position Hor.
		Position Vert.
PowerManager	Veille		« 4-1. Réglage de la fonction d'économie d'énergie » (page 29)
	Minuterie Eco « 4-5. Activer / Désactiver		a Mise en voille automatique » (page 31)
Réglages moniter	Signal Entrée		« Pour régler la sélection du signal d'entrée » (page 38)
	Voyant Tension		« 4-2. Réglage du tímoin de fonctionnement » (page 30)
	Langue		« 3-6. Réglage de la langue » (page 28)
	DDC/CI « 3-1. Activer / Désactiver les co		mmunications DDC/CI » (page 26)
	Intensité Bords		« Pour régler la luminosité des bandes noires » (page 25)
	Réglages du menu	Orientation	« 3-3. Réglage de l'orientation » (page 27)
		Logo	« 3-4. Affichage et dissimulation du logo EIZO » (page 27)
		Position du Menu	« 3-5. Modification de la position d'affichage du menu Réglage » (page 27)
	Restaurer		« Restauration de tous les paramètres par défaut » (page 28)
Informations			« 6-4. Affichage des informations relatives au moniter » (page 39)

1 Le réglage / la configuration disponible dans le menu « Couleur » dépend du mode Couleur sélectionné (voir « Options de réglage pour chaque mode » (page 16)).
2 Ces fonctions peuvent être ajustées à l'aide d'une entrée analogue.

Chapitre 2 Ajustage des écrans

2-1. Résolutions compatibles

Ce moniteur prend en charge les résolutions suivantes.

Dentree numérique (DVI-D)

Résolution Signaux compatibles	Fréquence de balayage vertical	Fréquence de point
640 × 480	VGA	60 Hz
720 × 400 VGA TEXT 70 Hz
800 × 600 VESA	60 Hz
1024 × 768	VESA	60 Hz
1280 × 960	VESA	60 Hz
1280 × 1024	VESA	60 Hz
1600 × 1200*1	VESA	60 Hz

Dentre numérique (DisplayPort)

Résolution Signaux compatibles	Fréquence de balayage vertical	Fréquence de point
640 × 480	VGA	60 Hz
720 × 400 VGA TEXT 70 Hz
800 × 600 VESA	60 Hz
1024 × 768	VESA	60 Hz
1280 × 960	VESA	60 Hz
1280 × 1024	VESA	60 Hz
1600 × 1200*1	VESA	60 Hz

La carte video doit être conforme à la norme VESA.

*1 Résolution recommendee

2-2. Définir la résolution

Si vous n'etes pas satisfait de la résolution après avoir raccordé le moniteur au PC ou si vous souhaitez modifier la résolution, conformez-vous à la procédure précrite ci après.

Windows 8 / Windows 7

1. Pour Windows 8, cliquez sur la vignette « Bureau » sur l'écran de démarrage pour afficher le bureau.
2. A l'aide de la souris, réalisez un clic droit sur n'importe quel point du bureau à l'exception des icônes.
3. Une fois le menu affiché, cliquez sur « Résolution d'écran »
4. Sélectionnez le moniteur dans la boîte de dialogue « Résolution d'écran »
5. Cliquez sur « Résolution » pour sélectionner la résolution souhaïée.
6. Cliquez sur le bouton « OK »
7. Lorsque la boite de dialogue de confirmation s'affiche, cliquez sur « Conserver les modifications »

Windows Vista

1. A l'aide de la souris, réalisez un clic droit sur n'importequel point du bureau à l'exception des icônes.
2. Une fois le menu affiché, cliquez sur « Personneliser »
3. Dans la fenêtre « Personnalisation », cliquez sur « Paramètres d'affichage »
4. Dans la boîte de dialogue « Paramètres d'affichage », désignée l'onglet « Moniteur » et choisissez la résolution souhaïée dans le champ « Résolution »
5. Cliquez sur le bouton « OK »
6. Lorsque la boite de dialogue de confirmation s'affiche, cliquez sur « Oui »

Windows XP

1. A l'aide de la souris, réalisez un clic droit sur n'importe quel point du bureau à l'exception des icônes.
2. Une fois le menu affiché, cliquez dans « Propriétés »
3. Lorsque la boîte de dialogue « Propriétés d'affichage » s'affiche, cliquez sur l'onglet « Paramètres » et sélectionnez la résolution souhaïée pour « Résolution d'écran » dans « Affichage »
4. Cliquez sur le bouton « OK » pour fermer la boîte de dialogue.

Moc OS X

1. Sélectionnez « Préférences système » dans le menu Apple.
2. Lorsque la boite de dialogue « Préférences système » s'affiche, cliquez sur « Affichages » pour « Matériel »
3. Dans la boîte de dialogue figurant à l'écran, Sélectionnez l'onglet « Affichage » et Sélectionnez la résolution souhaïée dans le champ « Résolutions »
4. Voitre selection s'affiche immediatement. Lorsque youes satisfait de la resolution selectionnee, fermez la fenetre.

2-3. Réglage de la couleur

Selection du mode d'affichage (mode de FineContrast)

Cette fonction facilité la sélection d'un mode personnelé en fonction de l'application du moniteur.

Modes d'affichage

Mode Fonction
User Sélectionnez	cela pour définit un jeu de paramètres déséré.
sRGB Adapté à la synchronisation des couleurs des péripériques compatibles sRGB.
Paper	Produit un effet papier imprimé. Adapté à l'affichage des images d'un média comme de livres et de documents.
Movie Adapté à la lecture d'images animées.
DICOM Sélectionné	pour l'affichage en mode DICOM.

Procedure

1. Appuyez sur M.

Le menu mode s'affiche en bas à gauche de l'écran.

1. Les modes de la liste sont mis en surbrillance les uns après les autres chaque fois que vous appuyez sur la touche M

Yououpouze modifierlemodeaI'aide latouche oulotse le menu mode est affiché.

Remarque

• Le menu réglage et le menu Mode ne peuvent pas être affichés en même temps.
• « ScreenManager Pro for LCD (DDC/CI) » vous permet de selectionner automatiquement le mode

FineContrast en fonction de l'application utilisée (voir « Chapitre 3 Auto FineContrast » du manuel d'utilisation

« ScreenManager Pro for LCD (DDC/CI) »).

Rogages avances

Le menu « Couleur » du menu réglage vous permet de configurer et d'enregistrer un ajustement indépendant de couleur pour chaque mode.

Attention

• 30 minutes sont nécessaires à la stabilisation des performances des composants électriques. Veuillez attendre au moins 30 minutes après avoir mis en marche le moniteur pour le régler.
• Effectuez d'abord le réglage de niveau lorsqu'elles couleurs pour les signaux analogiques (voir « Pour régler automatiquement la palette de couleurs » (page 24)).
• La même image peut être visionnée dans différentes couleurs sur de multiples moniteurs, en raison des caractéristiques spécifiques des moniteurs. Effectuez manuellement des réglages précis de la couleur lorsque vous synchronisez les couleurs sur de multiples moniteurs.

Remarque

• L'utilisation du « ScreenManager Pro for LCD (DDC/CI) » you permit d'effectuer les réglages de la couleur au moyen de la souris et du clavier de votre ordinateur. (Référez-vous au « Chapitre 4 Réglage de couleur » du manuel d'utilisation « ScreenManager Pro for LCD (DDC/CI) ».)

Options de réglage pour chaque mode

Les paramètres réglibes dépendent du mode. (Une fonction non régiable ne peut pas être sélectionnée.)

Régable: Non régable

Fonction		Mode FineContrast
		User sRGB Paper Movie DICOM
Luminosite √ √ √ -
Contraste		√	-	-	√	-
Température		√	-	√	√	-
Gamma		√	-	-	-	-
Réglages avances	Saturation	√	-	-	√	-
	Nuance	√	-	-	√	-
	Overdrive	√	-	-	-	-
	Gain	√	-	-	-	-
Réinit. couleur		√ √ √ √ -

Roglage de la luminosité

Vouss pouvez regler la luminosité de l'écran en modifiant la luminosité du rétroéclairage (Source de lumière émanant de l'arrête du panneau LCD).

Plage de réglage

0à100

Procedure

1. Appuyez sur les touches ou
   Le menu Luminosité s'affiche.
2. Utilisez les touches ou pour effectuer le réglage.
3. Appuyez sur pour quitter.

Remarque

• Si vous trouvez que l'image est trop souvent, même si la luminosité est réglée à 100, ajustez le contraste.

• Vous pouvez également utiliser « Luminosite » dans « Couleur » dans le menu Ajustage pour l'ajuster.

• Pour régler automatiquement la luminosité de l'écran à un niveau comfortable, voir « 4-3. Activer / Déspectiver le Réglage automatique de la luminosité » (page 30).

Roglage du contraste

Yououpouvezreglerlauminositedeleecranenmodifiantneveau du signal video.

Plage de réglage

0à100

Procedure

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Contraste » dans le menu « Couleur », puis appuyez sur Le menu « Contraste » s'affiche.
3. Utilisez les touches du peur effectuer le réglage.
4. Appuyez sur pour quitter.

Remarque

• Avec un contraste de 50, toute la palette de couleurs est affichée.
  Lr du reglge du moniteur, il est conseill e d'effectuer le reglge de la luminosite, ce qui ne risquerait pas de faire perdre les caractéristiques de gradation, avant le reglage du contraste.
• Effectuez le réglage du contraste dans les cas suivants.
• Lorsque vous trouvez que l'image est trop nombre, même si la luminosité est réglée à 100 (Définissez un contraste supérieur à 50.)

Roglage de la température de couleur

Yououpouvezreglerlatempératuredela couleur.

La température de couleur sert normalement à exprimer la nuance de « Blanc » et / ou « Noir » par une valeur numérique. La valeur est exprimée en degrés Kelvin (K).

L'écran devient rougeâtre lorsque la température de couleur est BASSE, et bleuâtre lorsqu'elle est élevée, comme la température d'une flamme. Une valeur de gain prédéfinie est réglée pour chaque valeur de réglage de la température de couleur.

Plage de réglage

Arrét, 4000 K-10000 K (spécífée par chaque unité de 500 K, y compris 9300 K)

Procedure

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Température » dans le menu « Couleur », puis appuyez sur Le menu « Température » s'affiche.
3. Utilisez les touches du par effectuer le réglage.
4. Appuyez sur pour quitter.

Remarque

• La valeur de « K » est indiquée à titre de référence uniquement.
• « Gain » vous permet d'effectuer un réglage encore plus précis (voir « Réglage de la valeur de gain » (page 20)).
• Si vous le reglez sur « Arrêt», l'image sera affichée dans la couleur prédéfinie du moniteur (Gain : 100 pour chaque RGB).
• Lorsque le gain est modifié, la température de couleur est basculée sur « Arrêt »

Roglage de la valeur gamma

Vous pouvez régler la valeur gamma. La luminosité du moniteur varie selon le signal d'entrée. Toutefois, le taux de variation n'est pas proportionnel au signal d'entrée. La « Correction Gamma » permet de maintainir l'équilibre entre le signal d'entrée et la luminosité du moniteur.

Plage de réglage

1,8,2,0,2,2

Procedure

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Gamma » dans le menu « Couleur », puis appuyez sur Le menu « Gamma » s'affiche.
3. Utilisez les touches du peur effectuer le réglage.
4. Appuyez sur pour quitter.

Remarque

• Lorsque « Paper » est sélectionné en mode FineContrast, la valeur gamma s'affiche pour « Paper ». Le « Paper » est un moyen spécialisé pour afficher une image ressemblant à du papier imprimé.

Roglage de la saturation des couleurs

Cette fonction permet de régler la saturation de la couleur.

Plage de réglage

-50 à 50

Procedure

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réglages avancés » dans le menu « Couleur », puis appuyez sur .
3. Choisissez « Saturation » dans le menu « Réglages avancés », puis appuyez sur Le menu « Saturation » s'affiche.
4. Utilisez les touches du peur effectuer le réglage.
5. Appuyez sur pour quitter.

Attention

L'utilisation de cette fonction pourrait rendre certaines palettes de couleurs indisponibles à l'affichage.

Remarque

• La valeur minimum (-50) fait passer l'écran en monochrome.

Roglage de la nuance

Cette fonction permet de regler la nuance.

Plage de réglage

-50 à 50

Procedure

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réglages avancés » dans le menu « Couleur », puis appuyez sur
3. Choisissez « Nuance » dans le menu « Réglages avancés », puis appuyez sur Le menu « Nuance » s'affiche.
4. Utilisez les touches du point effectuer le réglage.
5. Appuyez sur pour quitter.

Attention

L'utilisation de cette fonction pourrait rendre certaines palettes de couleurs indisponibles à l'affichage.

Pour régler l'intensité Overdrive

Cette fonction vous permet de régler l'intensité de suractivité en fonction de l'utilisation du moniteur. Vous pouze réduire les décalages image en réglient cette fonction sur « Amélioré » lors de l'affichage d'images animées.

Plage de réglage

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réglages avancés » dans le menu « Couleur », puis appuyez sur
3. Choisissez « Overdrive » dans le menu « Réglages avancés », puis appuyez sur Le menu « Overdrive » s'affiche.
4. Utilizez les touches pocr effectuer le réglage.
5. Appuyez sur pour quitter.

Remarque

• Le réglage de la fonction de suractivité peut être modifié dans l'un des cas suivants. La fonction est mise sur « Arret » dans tous les autres cas:

• Lorsque la résolution de l'affichage est de 1600 × 1200

• Lorsque « Plein ecran » ou « Elargi » est sélectionné pour « Taille » et que la fréquence de balayage vertical du signal d'entrée est de 60 Hz (hormis pour la résolution 640 × 480 )

Roglage de la valeur de gain

La luminosité de chaque composant de la couleur (rouge, vert, et bleu) est appelée « Gain ». Il est possible de changer la nuance de « blanc » en ajustant le gain.

Plage de réglage

0à100

Procedure

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réglages avancés » dans le menu « Couleur », puis appuyez sur
3. Choisissez « Gain » dans le menu « Réglages avancés », puis appuyez sur Le menu « Gain » s'affiche.
4. Reglez le gain à l'aide des touches ou pour chacune des couleurs rouge, vert et bleu.
5. Appuyez sur pour quitter.

Attention

L'utilisation de cette fonction pourrait rendre certaines palettes de couleurs indisponibles à l'affichage.

Remarque

• La valeur de gain change avec celle de la température de couleur.
  Lorsque le gain est modifie, la temperature de couleur est basculée sur « Arret »

2-4. Réglage d'écran

Eotree de signal numérique

Lorsque des signaux numériques sont entrés, les images s'affichent correctement en fonction des données prédéfinitions du moniteur. Cependant, si les caractères et / ou les lignes sont flous, reportez-vous à « Pour modifier les caractères / lignes flous » (page 24).

Pour effectuer des réglages plus avancés, voir « 2-3. Réglage de la couleur » (page 15) et les pages suivantes.

Eotree de signal analogique

Attention

• 30 minutes sont nécessaires à la stabilisation des performances des composants électriques. Veuillez attendre au moins 30 minutes après avoir mis en marche le moniteur pour le régler.
• La fonction de réglage automatique de l'écran ne prend pas en charge les images d'une résolution inférieure à 800 × 600 (SVGA).
• La fonction d'ajustement automatique (ou d'ajustement automatique de l'écran) fournit les meilleures performances lorsqu'une image est entièrement affichée sur la zone d'affichage Windows ou Macintosh. Elle ne fonctionne pas correctement dans les cas ci-dessous :

• Lorsqu'une image est affichée uniquement sur une partie de l'écran (fenêtre invite de commandes par exemple)

• Lorsqu'un fond noir (papier peint, etc.) est utilisé

Ces fonctions peuvent ne pas fonctionner correctement avec certaines cartes video.

Le réglage de l'écran du moniteur permet de supprimer le scintillagement de l'écran ou de régler correctement la position et la taille de l'écran en fonction de l'ordinateur à utiliser.

Remarque

• La fonction de réglage automatique fonctionné lorsqu'toutes les conditions suivantes sont remplies :
• Lorsqu'un signal est émis vers le monitour pour la première fois, ou lorsqu'une résolution ou des fréquences de balayage horizontal / vertical affichées pour la première fois sont régles

Si l'écran ne s'affiche pas correctement même après le réglage automatique, réglez-le en suivant les procédures décrites sur les pages suivantes, afin d'utiliser le moniteur dans des conditions comforts.

Proédures de réglage

1. Préparation pour utiliser des exemples de réglage d'écran analogique.

Chargez le CD « EIZO LCD Utility Disk » dans l'ordinateur, puis ouvrez les « Fichiers de motifs de réglage d'écran ».

Remarque

• Pour plus de détails et d'instructions sur l'ouverture des « Fichiers de motifs de réglage d'écran », veuillez vous reférer au fisier Readme.txt.

2. Recommence l'ajustement auto à l'aide du motif de réglage de l'écran analogique qui est affché.

Pour régler le scintillagement, la position et la taille de l'écran automatiquement

Procedure

1. Affichez le Motif 1 en plein écran sur le moniter grace aux « Fichiers d'exemple de réglage d'écran ».

1. Choisissez « Ecran » dans le menu de réglages, puis appuyez sur
2. Choisissez « Ajustement Analog. » dans le menu « Ecran », puis appuyez sur
3. Choisissez « Réglage écran auto » dans le menu « Ajustement Analog.», puis appuyez sur .
4. Sélectionnez « Oui » à l'aide des touches ou qui appuyez sur La fonction de réglage automatique corige le scintillage, la position et la taille de l'écran.

Si l'écran ne s'affiche pas correctement, même après avoir effectué le réglage automatique, effectuez les réglages conformément à la procédure suivante. Si l'écran s'affiche correctement, reportez-vous à « 4. Réglage de la palette de couleurs. » (page 24).

3. Sélectionnez « Ecran » dans le menu réglage pour effectuer des réglages avances.

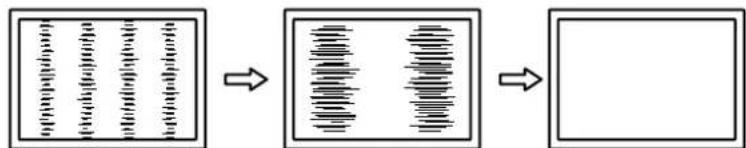

Pour régler l'horloge, la phase et la position, procédez dans cet ordre.

Pour supprimer les barres verticales

Procedure

1. Choisissez « Ajustement Analog. » dans le menu « Ecran », puis appuyez sur
2. Choisissez « Horloge » dans le menu « Ajustement Analog.», puis appuyez sur Le menu « Horloge » s'affiche.
3. Reglez l'horloge à l'aide des touches affin d'éliminer les barres verticales. Appuyez lentement sur les touches affin ne pas manquer le point d'ajustement.
4. Appuyez sur pour quitter. Lorsque du flou, un scintillagement ou des barres apparaissent sur l'écran après le réglage, reportez-vous à « Pour supprimer le scintillagement ou le flou » pour éliminer le flou ou le scintillagement.

Pour supprimer le scintillagement ou le flou

Procedure

1. Choisissez « Ajustement Analog. » dans le menu « Ecran », puis appuyez sur
2. Choisissez « Phase » dans le menu « Ajustement Analog.», puis appuyez sur Le menu « Phase » s'affiche.
3. Reglez la phase à l'aide des touches pminimier le flou ou le scintillagement.
4. Appuyez sur pour quitter.
   Lorsque des barres verticales apparaissent à l'écran après le réglage, returnez à la section « Pour supprimer les barres verticales ».
   (Horloge → Phase → Position)

Attention

• En fonction de votre ordinateur ou de votre carte video, le flou ou le scintillage ne seront pasforcément éliminés.

Pour régler la position de l'écran

Remarque

• Etant donné que le nombre de pixels et les positions des pixels sont fixés sur le monitreur LCD, seule une position est fournie pour afficher correctement les images. Le réglage de la position sert à faire glisser une image à la position correcte.

Procedure

1. Choisissez « Ajustement Analog. » dans le menu « Ecran », puis appuyez sur
2. Choisissez « Position Hor. » ou « Position Vert. » dans le menu « Ajustement Analog. », puis appuyez sur .

Le menu « Position Hor. » ou « Position Vert. » apparait.

1. Reglez la position à l'aide des touches .
2. Appuyez sur pour quitter.

1. Fermez l'exemple 1.

4. Reglage de la palette de couleurs.

Pour régler automatiquement la palette de couleurs

Vou puez afficher chaque palette de couleurs (0 à 255) en reglant le niveau de sortie du signal.

Procedure

1. Affichez l'exemple 2 en plein écran sur le moniteur grâce aux « Fichiers d'exemple de réglage d'écran ».

1. Choisissez « Ecran » dans le menu de réglages, puis appuyez sur
2. Choisissez « Ajustement Analog. » dans le menu « Ecran », puis appuyez sur .
3. Choisissez « Réglage niveau auto » dans le menu « Ajustement Analog.», puis appuyez sur
4. Sélectionnez « Oui » à l'aide des touches ou qui appuyez sur La plage de sortie est réglée automatiquement.
5. Fermez l'exemple 2.

5. Modifier les caractères / lignes flous.

Pour modifier les caractères / lignes flous

Lorsqu'une image est affichee avec une resolution autre que celle recommandee, les caractères ou les lignes de l'image affichee peuvent etre flous.

Attention

• Le réglage du lissage n'est pasforcément nécessaire, en fonction de la résolution de l'affichage. (L'icone de lissage est indisponible.)

Plage de réglage

1à5

Procedure

1. Choisissez « Ecran » dans le menu de réglages, puis appuyez sur
2. Choisissez « Lissage » dans le menu « Ecran », puis appuyez sur Le menu « Lissage » s'affiche.
3. Utilisez les touches pocr effectuer le réglage.
4. Appuyez sur pour quitter.

2-5. Modification de la taille de l'écran

Modification de la taille de l'écran

L'image dans une résolution différente de celle recommende s'affiche automatiquement en plein écran. Vous pouze modifier le réglage de l'écran à l'aide de la fonction « Taille »

Réglage Fonction
Plein ecran	Affiche une image sur la totalité de l'écran. Dans certains cas, les images peuvent être déformées, car la fréquence du balayage vertical est différente de la fréquence du balayage horizontal.
Elargi	Affiche une image sur la totalité de l'écran. Dans certains cas, une bande noire verticale ou horizontalité apparait afin de compenser la différence entre la fréquence de balayage vertical et horizontal.
Normal Affiche les images selon la résolution spécifique.

Exemple : Taille de l'image 1280 x 1024

(1600× 1200)(1500× 1200)(1280× 1024)

Procedure

1. Choisissez « Ecran » dans le menu de réglages, puis appuyez sur
2. Choisissez « Taille » dans le menu « Ecran », puis appuyez sur Le menu « Taille » s'affiche.
3. Sélectionnez « Plein ecran », « Elargi » ou « Normal » à l'aide des touches ▼ ou ▲
4. Appuyez sur pour quitter.

Pour régler la luminosité des bandes noires

Un bord (une zone noire sans image) apparait autour de I'image en mode « Normal » ou « Elargi »

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « Intensité Bords » dans le menu « Régliages moniteur », puis appuyez sur Le menu « Intensité Bords » s'affiche.
3. Utilisez les touches ou pour effectuer le réglage.
4. Appuyez sur pour quitter.

Chapitre 3 Réglage du moniteur

3-1. Activer / Désactiver les communications DDC/CI

Cette fonction vous permet d'activer ou de désactiver les communications DDC/CI (voir « Chapitre 7 Glossaire » (page 43)).

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « DDC/CI » dans le menu « Réglages moniteur », puis appuyez sur Le menu « DDC/CI » s'affiche.
3. Sélectionnez « Marche » ou « Arrêt » à l'aide des touches du tableau.
4. Appuyez sur pour quitter.

Remarque

• L'entrée DisplayPort de ce moniteur ne supporte pas la communication DDC/CI.

3-2. Touches de verrouillage du fonctionnement

Cette fonction vous permet de verrouiller les réglages afin d'en éviter toute modification.

Procedure

1. Appuyez sur pourmettre le moniteur hors tension.
2. Maintenez enforcée la touche S lorsque vous appuyez sur pourmettre le moniteur sous tension.
   Voussoupiez alterner entre la fonction de verrouillage et de déverrouillage en effectuant l'opération à I'etape 2.

Remarque

• Les fonctions suivantes sont disponibles même lorsque les touches sont verrouillées: - Mise hors tension ou sous tension du moniteur avec la touche d'alimentation

3-3. Réglage de l'orientation

Cette fonction permet de régler l'orientation du menu Réglage lors de l'utilisation de l'écran du moniteur à la verticale.

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réglages du menu » dans le menu « Réglages moniteur », puis appuyez sur
3. Choisissez « Orientation » dans le menu « Réglages du menu », puis appuyez sur Le menu « Orientation » s'affiche.
4. Sélectionnez « Paysage » ou « Portrait » à l'aide des touches du ▲
5. Appuyez sur pour quitter.
6. Faites pivoter l'écran du moniteur de 90^ vers la croite si vous Sélectionnéz « Portrait »

Attention

• Vérifiez que les cables sont correctement branchés.

Remarque

• Pour utiliser le moniter en position « Portrait », la prise en charge de la carte video est requise. Lors de l'utilisation du moniter en position « Portrait », il faut modifier les réglages de la carte video. Reportez-vous au manuel d'utilisation de la carte video pour plus d'informations.

3-4. Affichage et dissimulation du logo EIZO

Le logo EIZO apparait à l'écran lors de la mise sous tension du moniteur. Vous pouvez decide d'afficher ou de cacher le logo EIZO.

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réglages du menu » dans le menu « Réglages moniteur », puis appuyez sur .
3. Choisissez « Logo » dans le menu « Réglages du menu », puis appuyez sur Le menu « Logo » s'affiche.
4. Sélectionnez « Marche » ou « Arrêt » à l'aide des touches du tableau.
5. Appuyez sur pour quitter.

3-5. Modification de la position d'affichage du menu Réglage

You pouez modifier la position d'affichage du menu Reglage.

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réglages du menu » dans le menu « Réglages moniteur », puis appuyez sur
3. Choisissez « Position du Menu » dans le menu « Réglages du menu », puis appuyez sur Le menu « Position du Menu » s'affiche.
4. Ajustez la position à l'aide des touches U.
5. Appuyez sur pour quitter.

3-6. Réglage de la langue

Cette fonction vous permet de selectionner la langue du menu Réglage et des messages.

Langues pouvant être seLECTIONnées

Anglais, Allemand, Français, Espagnol, Italien, Suédois, Japonais, Chinois simplifié, Chinois traditionnel

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « Langue » dans le menu « Réglages moniqueur », puis appuyez sur Le menu « Langue » s'affiche.
3. Sélectionnez une longue à l'aide des touches .
4. Appuyez sur pour quitter.

3-7. Restaurer les réglages par défaut du moniteur

Les valeurs des paramètres sont restaurées aux paramètres par défaut.

Attention

• Àprous une restauration, il est impossible d'annuler la manipulation.

Remarque

• Pour plus d'informations sur les réglages par défaut, voir « Principaux réglages par défaut » (page 41).

Rostauration des réglages de la couleur

Cette fonction ne permet de restaurer aux valeurs par défaut que les réglages de la couleur pour le mode en cours.

Procedure

1. Choisissez « Couleur » dans le menu de réglages, puis appuyez sur
2. Choisissez « Réinit. couleur » dans le menu « Couleur », puis appuyez sur
3. Sélectionnez « Oui » à l'aide des touches ou ▲
4. Appuyez sur

Les réglages de la couleur sont rétablis aux valeurs par défaut.

Rostauration de tous les paramètres par défaut

Cette fonction permet de restaurer tous les réglages aux valeurs par défaut.

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « Restaurer » dans le menu « Réglages moniteur », puis appuyez sur .
3. Sélectionnez « Oui » à l'aide des touches ou ▲
4. Appuyez sur

Tous les réglages sont restaurés aux valeurs par défaut.

Chapitre 4 Fonctions economie d'énergie

4-1. Réglage de la fonction d'économie d'énergie

Cette fonction vous permet de régler le moniteur en mode d'économie d'énergie selon l'état de l'ordinateur. Une fois que le moniteur est entrez en mode d'économie d'énergie, aucune image ne s'affiche à l'écran.

Attention

• L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.
• Lorsque le moniteur est en mode d'économie d'énergie, les périhériques raccordés au port USB aval continuant de fonctionner. Par conséquent, la consommation d'énergie du moniteur varie selon les périhériques branchés, même si celui-ci est en mode d'économie d'énergie.

Remarque

• Le moniteur passen en mode veille environ 15 secondes après que l'entrée du signal cesse d'être détectee.

Procedure

1. Choisissez « PowerManager » dans le menu de réglages, puis appuyez sur
2. Choisissez « Veille » dans le menu « PowerManager », puis appuyez sur .

Le menu « Veille » s'affiche.

1. Sélectionnez « Marche » ou « Arrêt » à l'aide des touches du tableau.
2. Appuyez sur pour quitter.

Système d'économie d'énergie

Entrée de signal analogique

Ce moniteur est conforme à la norme VESA DPM.

PC Moniteur Voyant		Tension
Marche En fonctionnement Bleu
Mode économique d'énergie	EN ATTENTE ARRETE OFF	Mode économique d'énergie	Orange
Hors tension		Mode économique d'énergie	Orange

Entrée de signal numérique

DVI

Ce moniteur est conforme à la norme DVI DMPM.

• DisplayPort

Ce moniteur est conforme à la norme DisplayPort V1.1a.

PC Moniteur Voyant	Tension
Marche En fonctionnement Bleu
Mode économique d'énergie	Mode économique d'énergie	Orange
Hors tension	Mode économique d'énergie	Orange

Quitter le mode économique d'énergie

Si le moniteur détecte une entrée, il quitte automatiquement le mode économique d'énergie et returne au mode d'affichage normal.

4-2. Réglage du témoin de fonctionnement

Cette fonction permet d'activer ou désactiver le Voyant Tension (bleu) lorsque le moniteur fonctionne.

Procedure

1. Choisissez « Réglages monitér » dans le menu de réglages, puis appuyez sur
2. Choisissez « Voyant Tension » dans le menu « Réglages moniteur », puis appuyez sur Le menu « Voyant Tension » s'affiche.
3. Sélectionnez « Marche » ou « Arrêt » à l'aide des touches du tableau.
4. Appuyez sur pour quitter.

4-3. Activer / Désactiver le Réglage automatique de la luminosité

Ato EcoView

Le capteur de luminosité ambiente situé sur la face avant du moniteur utilise la fonction Auto EcoView et détecte la luminosité ambiente pour régler automatiquement la luminosité de l'écran à un niveau comfortable.

Attention

• Prenez garde à ne pas bloquer le capteur de luminosité ambiente situé au bas du moniteur lorsque vous utilisez la fonction Auto EcoView.

Procedure

1. Appuyez sur
2. Choisissez « Auto EcoView » dans le menu « Menu EcoView », puis appuyez sur Le menu « Auto EcoView » s'affiche.
3. Sélectionnez « Elevée », « Standard » ou « Arrêt » à l'aide des touches U.
4. Appuyez sur pour quitter.

Remarque

• Lorsque « Luminosite » du menu réglage est modifié, la plage d'ajustement automatique d'Auto EcoView est aussi modifiée.
• Effectuez un réglage sur « Elevée » si vous souhaitez une luminosité un peu plus élevé que le statut de configuration « Standard ».
  Lorsque « DICOM » est selectionné pour le mode couleur, le réglage Auto EcoView est mis sur « Arret »

EooView Optimizer 2

La fonction EcoView Optimizer 2 permet de régler automatiquement la luminosité de l'écran selon le niveau de blanc du signal d'entrée. Cette fonction peut réduire la consommation énergétique tout en maintainant la luminosité précisé par le signal d'entrée.

Procedure

1. Appuyez sur 2 .
2. Choisissez « EcoView Optimizer 2 » dans le menu « Menu EcoView », puis appuyez sur Le menu « EcoView Optimizer 2 » s'affiche.
3. Sélectionnez « Marche » ou « Arrêt » à l'aide des touches du peuple.
4. Appuyez sur pour quitter.

Remarque

Lorsque « Movie » est selectionné en mode FineContrast, le réglage est mis sur « Arrêt »
- Lorsque la fonction EcoView Optimizer 2 est sur « Marche », l'aspect de la couleur pâle peut changer. Si cela vous ennuie, réglez cette fonction sur « Arrêt »
Lorsque « DICOM » est selectionné pour le mode couleur, le réglage EcoView Optimizer 2 est mis sur « Arret »

4-4. Vérification du niveau d'économie d'énergie

Le menu EcoView vous permet de vérifier Réduction énergie, Réduction CO_2 et Niveau performance éco. Plus il y a d'indicateurs allumés représentant le niveau de performance éco, plus le niveau d'économie d'énergie atteint est élevé.

Procedure

1. Appuyez sur .

Le menu « Menu EcoView » s'affiche.

Remarque

Réduction énergie : réduction de la consommation d'énergie du rétroéclairage resultant du réglage de la valeur de luminosité.

Réduction CO2 : valeur obtenu après conversion de la valeur de « Réduction énergie ». Il s'agit d'une estimation de la réduction de la quantité des émissions de CO2 lorsque le moniteur est utilisé pendant 1 heures.

La valeur numérique est le résultat d'un calcul basé sur une valeur par défaut (0,000555 t - CO2/kWh) déterminée par une ordonnance ministerielle japonaise (2006, Ministère de l'Economie, du Commerce et de l'Industrie, Ministère de l'Environnement, code civil, article 3) et peut varier en fonction du pays et de l'année.

4-5. Activer / Désactiver la Mise en veille automatique

Cette fonction permet de régler la mise hors tension automatique du moniteur après un-delai définir en mode d'économie d'énergie.

Plage de réglage

Arrét, 0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1, 2, 3, 4, 5 h

Procedure

1. Choisissez « PowerManager » dans le menu de réglages, puis appuyez sur
2. Choisissez « Minuterie Eco » dans « PowerManager », puis appuyez sur
3. Sélectionnez « Arrêt » ou le déliait avant la mise hors tension avec ▼ou ▲
4. Appuyez sur pour quitter.

Chapitre 5 Dépannage

Si un problème persististe après application des corrections proposées, veuillescz prendre contact avec votre représentant local EIZO.

5-1. Aucune image

Problème Cause possible et solution
1. Aucune image • Le tímein de fonctionnement ne s'allume pas.	• Vérifiez que le cordon d'alimentation est correctement branché. • Si le problème persististe, mettez le moniteur hors tension, puis remettez-le sous tension après quelques minutes.
• Le tímein de fonctionnement s'allume en bleu.	• Augmenteze les valeurs de « Luminosité », « Contraste » ou « Gain » dans le menu réglage (voir « Réglages avancés » (page 16)).
• Le tímein de fonctionnement s'allume en orange.	• Changez le signal d'entrée en appuyant sur S • Déplacez la souris ou appuyez sur une touche du clavier. • Vérifiez si l'ordinateur est sous tension. • En fonction du PC et de la carte graphique, le signal d'entrée n'est pas détecté et le moniteur ne recoupère pas du mode économique d'énergie. Si l'écran n'est pas affché même après le déplacement de la souris ou la pression d'une touche du clavier, arrêtez le moniteur et remettez-le en marche en appuyant sur le bouton marche. Lorsque l'écran s'affiche, exécutez la procédure suivante. Le problème pourrait être résolu. 1. Appuyez sur ∅ pourmettre le moniteur hors tension. 2. Maintenez,enforcée la touche ☑ lorsque vous appuyez sur ∅ pourmettre le moniteur sous tension. « x » s'affiche sur le titre du menu d'« informations » du menu Réglage (voir « 6-4. Affichage des informations relatives au moniteur » (page 39)). 3. Redémarrez le PC. Pour returner au réglage précédent, refaîtes les étapes 1 à 3. Information (DVI) × FaxScan S2/133 S/N: 0000001 Usage Time (s) 0 Input Signal 1600×1200 #: 75.0 kHz #V: 60.0 Hz #E: 162.0 kHz
• Le tímein de fonctionnement clignote en orange.	• Le pérophérique qui utilise la connexion DisplayPort a retrtré un problème. Résolvez le problème, éteignez le moniteur, puis allumez-le de nouveau. Reportez-vous au manuel d'utilisation du pérophérique de sortie pour plus d'informations.
2. Le message ci-dessous s'affiche. Ce message s'affiche lorsque le signal n'entre pas correctement, même si le moniteur fonctionne correctement.
• Le message indique que le signal d'entrée est en dehors de la bande de fréquence spécifique. Exemple :	• Vérifie que l'ordinateur est configuré de façon à correspondre aux besoin du moniteur en matière de résolution et de fréquence de balayage vertical (voir « 2-1. Résolutions compatibles » (page 13)).• Redémarrez l'ordinateur.• Sélectionnez un réglage approprié à l'aide de l'utilitaire de la carte video. Reportez-vous au manuel d'utilisation de la carte video pour plus d'informations.

5-2. Problèmes d'imagerie (analogique et numérique)

Problème Cause possible et solution
1. L'écran est trop lumineux ou trop nombre.	• Utilisez les fonctions « Luminosité » ou « Contraste » dans le menu Réglage pour régler ce problème. (Le rétro- éclairage du moniteur LCD a une durée de vie limitée. Si l'écran s'assombrit ou scintille, prenez contact avec votre représentant local EIZO.) • Si l'écran est trop clair, activez Auto EcoView. Le moniteur détecte la luminosité ambiente pour ajuster automatiquement la luminosité de l'écran.
2. Les caractères sont flous.	• Vérifiez que l'ordinateur est configuré de façon à correspondre aux besoin du moniteur en matière de résolution et de fréquence de balayage vertical (voir « 2-1. Résolutions compatibles » (page 13)). • Lorsqu'une image est affichée avec une résolution autre que celle recommendée, les caractères ou les lignes de l'image affichée peuvent être flous. Utilisez « Lissage » et « Taille » dans le menu Réglage pour régler l'écran (voir « Pour modifier les caractères / lignes flous » (page 24) et « Modification de la taille de l'écran » (page 25)).
3. Des images rémanentes s'affichent.	• Les images rémanentes sont spécifiques aux moniteurs LCD. Evitez d'afficher la même image pendant trop longtemps. • Utilisez l'économiser d'écran ou la fonction d'économie d'énergie pour éviter d'afficher la même image pendant une période prolongée.
4. Des points verts / rouges / bleus / blancs ou des points défectueux restent affichés sur l'écran.	• C'est une caractéristique du panneau LCD et non un défaut.
5. Un moirage ou des marques de pression restent sur l'écran.	• Affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.
6. Des parasites apparaissent sur l'écran.	• Dans le menu réglage, configUREZ « Overdrive » sur « Arrêt » (voir « Pour régler l'intensité Overdrive » (page 19)). • Lorsque les signaux HDCP sont entrés, il est possible que les images normales ne s'affichent pas immédiatement à l'écran.

5-3. Problèmes d'imagerie (numérique uniquement)

Problème Cause possible et solution
1. La configuration du moniter passée à unique sous la configuration moniteurs multiples (lorsque DisplayPort est connecté).	· Lorsque les deux moniteurs sont connectés à un PC en utilisant DisplayPort, et lorsque l'alimentation à l'un des moniteurs est arrêtée avec la touche d'alimentation, le réglage de l'écran pourrait être modifié à la configuration un seul écran. Dans ce cas, activez la fonction « DP HotPlug » en suivant les procédures suivantes. L'activation de cette fonction pourrait augmenter la consommation d'énergie. 1. Appuyez sur Ⓞ pourmettre le moniter hors tension. 2. Maintenez,enforcéela touche Ⓞ lorsque vous appuyez sur Ⓞ pourmettre le moniter sous tension. Chaque fois l'opération active / désactive cette fonction alternatively. L'état du réglage actuel peut être identifié en fonction de la couleur utilisé pour afficher le port d'entrée ou l'erreur de signal.
	Réglage Port d'entrée Erreur de Signal
	Désactiver (réglage par défaut)	DisplayPort DisplayPort Signal Error
	Activer	DisplayPort Signal Error

5-4. Problèmes d'imagerie (analogique uniquement)

Problème Cause possible et solution
1. La position d'affichage est incorrecte.	• Utilisez la fonction « Position » dans le menu réglage pour corriger la position de l'image (voir « Pour régler la position de l'écran » (page 23)). • Si le problème persiste, utilisez l'utilitaire de la carte video, s'il est disponible, pour modifier la position d'affichage.
2. Des barres verticales s'affichent à l'écran ou une partie de l'image scintille.	• Utilisez la fonction « Horloge » du menu réglage pour régler ce problème (voir « Pour supprimer les barres verticales » (page 22)).
3. Tout l'écran scintille ou est flou.	• Utilisez la fonction « Phase » du menu réglage pour régler ce problème (voir « Pour supprimer le scintillagement ou le flou » (page 23)).

5-5. Autres problèmes

Problème Cause possible et solution
1. Le menu Réglage ne s'affiche pas.	Vérifiez si la fonction de verrouillage est active (voir « 3-2. Touches de verrouillage du fonctionnement » (page 26)).
2. « Lissage » du menu Réglage « Ecran » est indisponible.	« Lissage » est indisponible lorsqu l'écran est affchééselon les résolutions ou les régliages suivants.La résolution est de 1600 × 1200-La résolution est de 800 × 600-La taille de l'écran est « Normal »
3. La fonction de réglage automatique ne fonctionne pas.	Cette fonction est inopérante lorsqu'un signal numérique est entré.Cette fonction est destinée à être utilisée sur les ordinateurs Macintosh et les PC compatibles AT fonctionnant sous Windows. Elle ne fonctionne pas correctement lorsqu'une image ne s'affiche que sur une partie de l'écran (fenêtre de commande, par exemple) ou lorsqu'un fond d'écran noir (papier peint, etc.) est utilisé.Cette fonction ne fonctionne pas correctement avec certaines cartes gratuites.
4. Les péripériques USB raccordés au moniteur ne fonctionnent pas.	Vérifiez que le cable USB est correctement branché (voir « 6-3. Utilisation du bus USB (Universal Serial Bus) » (page 38)Branchez le cable sur un autre port USB. Si vous ordinateur ou les péripériques fonctionnent correctement après avoir changé de port USB, contactez-vous représentant local EIZO. (Consultez le manuel de l'ordinateur pour plus d'informations.)Redémarrez l'ordinateur.Si les péripériques fonctionnent correctement lorsqu l'ordinateur et les péripériques sont raccordés directement, contactez votre représentant local EIZO.Assurez-vous que l'ordinateur et le système d'exploitation sont compatibles USB. (Pour toute information sur la compatibilité USB de péripériques, consultez leur fabricant respectif.)Vérifiez le réglage du BIOS pour la connexion USB si votre ordinateur fonctionne sous Windows.(Consultez le manuel de l'ordinateur pour plus d'informations.)

Chapitre 6 Référence

6-1. Fixation du bras facultatif

Un bras en option (ou un pied en option) peut etre fixe en retardant la section du pied. Pour le bras (ou le pied) disponible en option, veuillez consulter notre site Web. www.eizoglobal.com

Attention

Fixez le bras ou pied conformément aux instructions de son manuel d'utilisation.
- Avant d'utiliser un bras ou un pied d'une autre marque, vérifie les points suivants et choisissez un produit conforme à la norme VESA.
- Espacement entre les trous de vis: 100mm× 100mm
-Epaissur de la plaque:2,6 mm
- Suffisamment solide pour supporter le poids du moniteur (à l'exception du pied) et les accessoires tels que les câbles.
- Avant d'utiliser un bras ou un pied d'une autre marque, utilisez les vis décrites ci-dessous.
- Vis utilisées pour fixer le pied sur le moniteur
- Si vous utilisez un bras ou un pied, fixez-le selon les angles suivants d'inclinaison du moniteur.
- Haut 45^ , bas 45^ (affichage horizontal et vertical, rotation de 90^ vers la droite)
Raccordez les cables après avoir fixe le bras ou pied.
- Une fois le pied retire, ne le manipulez pas vers le haut ou le bas. Vous risqueriez de vous blesser ou d'endommager l'appareil.
- Le moniteur et le bras ou pied sont lourds. Vous pourriez vous blesser ou endommager le matériel en les laissant tomber.
Lrs du reglage du moniteur en style portrait, tournez l'ecran du moniteur de 90^ dans le sens des aiguilles d'une montre.

Procedure

1. Posez le moniteur LCD sur un tissu doux étalé sur une surface stable avec la surface de l'écran tournée vers le bas.
2. Enlevez le pied.

Préparez un tournevis. Desserrez les vis (quatre) fixant l'appareil et le pied à l'aide du tournevis.

1. Fixez le bras ou le pied au moniteur.

Fixez le moniteur au bras ou pied à l'aide des vis spécifiées dans le manuel d'utilisation du bras ou pied.

6-2. Branchement Raccordement de plusieurs PC

Le produit possède plusieurs connexions vers des PC et vous permet de passer à l'une des connexions pour l'affichage.

Exemples de branchement

Vers PC 1 Vers PC 2
Vers PC 3

Commutation du signal d'entrée

Le signal d'entrée change chaque fois que vous appuyez sur S

Lorsque le signal est commuté, le nom du port d'entrée actif s'affiche dans le coin supérieur droit de l'écran.

Pour régler la sélection du signal d'entrée

Réglage Fonction
Auto Le moniteur reconnait le connecteur permettant l'entrée des signaux de l'ordinateur. Lorsqu'un PC est mis hors tension ou passée en mode d'économie d'énergie, le monitueur affiche automatiquement un autre signal.
Manuel	Le monitueur affiche le signal du connecteur sélectionné malgré l'entrée d'un signal. Sélectionnez le signal d'entrée à afficher à l'aide de la touche S.

Procedure

1. Sélectionnez « Réglages monieur » dans le menu Ajustage, puis appuyez sur
2. Sélectionnez « Signal Entrée » dans « Réglages monitér », puis appuyez sur
3. Sélectionnez « Auto » ou « Manuel » à l'aide des touches ▼ou ▲
4. Appuyez sur pour quitter.

Remarque

• Si vous sélectionné « Auto », le moniteur ne passé en mode d'économie d'énergie qu'une fois tous les PC en mode d'économie d'énergie ou hors tension.

6-3. Utilisation du bus USB (Universal Serial Bus)

Ce moniteur est équipé d'un concentrateur USB. Il fonctionne comme un concentrateur USB lorsqu'il est branché à un PC compatible USB, permettant la connexion à des péripériques USB.

Evironmentnement système requis

• Un ordinateur équipé d'un port USB
• Windows 2000 / XP / Vista / 7 / 8 ou Mac OS 9.2.2 et Mac OS X 10.2 ou version ultérieure
• Câble USB (produit disponible dans le commerce)

Attention

• Ce monitour peut ne pas fonctionner correctement selon l'ordinateur, le système d'exploitation et les péripériques utilisés. Pour toute information sur la compatibilité USB de vos péripériques, contactez leurs fabricants.
• Lorsque le moniteur est en mode d'économie d'énergie, les périphériques raccordés au port USB aval continuant de fonctionner. Par conséquent, la consommation d'énergie du monitér varie selon les périphériques connectés, même si ceux-ci sont en mode d'économie d'énergie.

Procedure de connexion (Configuration de la fonction USB)

1. Raccordez d'abord le moniteur à un ordinateur à l'aide du cable de signal, puis mettez l'ordinateur sous tension.
2. Raccordez le cable USB entre le port USB aval de l'ordinateur et le port USB amont du moniteur. La fonction de concentrateur USB est automatiquement configurée au moment de la connexion du cable USB.
3. Permet de raccorder le périhérique USB au port USB aval du moniteur.

6-4. Affichage des informations relatives au moniteur

Cette fonction vous permet d'afficher le nom du modele, le numero de série, la durée d'utilisation, la résolution et le signal d'entrée.

Procedure

1. Choisissez « Informations » dans le menu de réglages, puis appuyez sur Le menu « Informations » s'affiche.

Attention

• Lorsque vous mettez le moniteur sous tension pour la première fois, la durée d'utilisation peut être supérieure à 0 en raison des tests effectuels en usine.

6-5. Spécifications

Panneau LCD Taile	21,3 pouces (540 mm)
	Type Ecran LCD couleur		TFT, Rétroéclairage LED
	Traitement de la surface		Revêtement antireflet durci
	Angles de visionnage horizontal 178°, vertical 178° (CR ≥ 10)
	Pas de masque 0,270 mm
	Temps de réponse Noir		blanc-noir: Env. 20 ms
			De gris à gris: Env. 6 ms (Réglage Overdrive: Amélioré)
Fréquence de balayage horizontal	Analogue 24 - 80 kHz
	Numérique	DVI 31 - 76 kHz
		DisplayPort	31 - 76 kHz
Fréquence de balayage vertical	Analogue 49 - 76 Hz (non entrelacé) (1600 × 1200: 59 à 61 Hz)
	Numérique	DVI	59 - 61 Hz (non entrelacé) (VGA TEXT: 69 à 71 Hz)
		DisplayPort	59 - 61 Hz (non entrelacé) (VGA TEXT: 69 à 71 Hz)
Résolution 1600 points × 1200 lignes
Fréquence de point maximal	Analogue 162 MHz
	Numérique	DVI 162 MHz
		DisplayPort	162 MHz
Couleur affichable maximaile			Environ 16,77 millions de couleurs
Zone d'affichage (H × V)			432,0 mm (17,0 pouces) × 324,0 mm (12,8 pouces)
Alimentation			100 à 120 VCA ±10%, 50/60 Hz 0,8 A 200 à 240 VCA ±10%, 50/60 Hz 0,5 A
Consommation électricque	Affichage à l'écran allumé		45 W ou moins
	Mode économique d'énergie		0,3 W ou moins (sans connexions USB)
	Hors tension		0,3 W ou moins
Connecteur de signal d'entrée			D-Sub mini 15 broches
			Connecteur DVI-D (Compatible HDCP)
			DisplayPort (Norme V1.1a, compatible HDCP)
Signal d'entrée analogique (Sync)			a) Séparé, TTL, positif/négatif
			b) Composite, TTL, positif/négatif
Signal d'entrée analogique (Vidéo)			Analogue, positif (0,7 Vc-c / 75 Ω)
Système de transmission de signal numérique (DVI)			TMDS (liaison simple)
Plug & play			Analogue / Numérique (DVI-D): VESA DDC 2B / EDID structure 1,3 Numérique (DisplayPort): VESA DisplayPort / EDID structure 1,4
Dimensions (largeur) × (hauteur) × (profondeur)	Unité principale 465 mm		(18,3 pôues) × 453 - 535 mm (17,8 pôues - 21,1 pôues) × 208,5 mm (8,2 pôues)
	Unité principale (sans pied)		465 mm (18,3 pôues) × 361 mm (14,2 pôues) ×64 mm (2,52 pôues)
Poids	Unité principale (FlexStand2)		environ 8,6 kg (19 lbs.)
	Unité principale (sans pied)		environ 5,6 kg (12,3 lbs.)
Plage de déplacement			Inclinaison: 40° vers le haut, 0° vers le bas
			Pivotement: 70° vers la droite, 70° vers la gauche
			Hauteur régiable: 82 mm (3,23 pôues)
			Rotation: 90° (vers la droite)

Conditions ambientes	Température En fonctionnement : 5°C à 35°C (41°F à 95°F)
	Transport/Stockage : -20°C à 60°C (-4°F à 140°F)
	Humidité En fonctionnement : 20 % à 80 % HR (sans condensation)
	Transport/Stockage : 10 % à 90 % HR (sans condensation)
	Pression atmosphérique	En fonctionnement : 700 à 1 060 hPa
		Transport/Stockage : 200 à 1 060 hPa
USB Norme USB	Specification Revision 2	0
	Port Port amont × 1, Port aval × 2
	Vitesse de transmission	480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (bas)
	Alimentation courante Aval : 500 mA max./1 port

Pincipaux réglages par défaut

Auto EcoView Standard
EcoView Optimizer 2 Marche
Mode FineContrast	User
Taille	Plein ecran
Lissage	3
Veille	Marche
Minuterie Eco	Arrêt
Langue	English
Position du Menu	Centre
Signal Entrée	Manuel

Dimensions externes

Unité: mm

Acessoires

Cable de signal PP200

Kit de nettoyage EIZO « ScreenCleaner »

Pour obtenir les toutes dernières informations relatives aux accessoires, consultez notre site Web.

www.eizoglobal.com

6-6. Synchronisation prédéfinie

Le tableau suivant indique la synchronisation prédéfinie en usine pour les signaux analogiques.

Attention

• La position de l'écran peut être décalée, selon l'ordinateur raccardé, ce qui peut nécessiter un réglage de l'écran à l'aide du menu de réglage.
• Si un signal différent de ceux enumerés dans le tableau est émis, reglez l'écran à l'aide du menu de réglage. Cependant, l'affichage à l'écran peut toujours être incorrect même après réglage.
• Lorsque des signaux entrelacés sont utilisés, l'écran ne peut pas s'afficher correctement même après un réglage de l'écran à l'aide du menu de réglage.

Résolution	Signaux compatibles	Fréquence Polarité
		Fréquence de point : MHz	Horizontale : kHz	Verticale : Hz	Horizontale	Verticale
640 × 400	PC-9801	21.05	24.83	56.42	Négative	Négative
640 × 400	PC-9821 AP2	25.18	31.48	70.10	Négative	Négative
640 × 480	VGA	25.18	31.47	59.94	Négative	Négative
640 × 480	VESA	31.50	37.86	72.81	Négative	Négative
640 × 480	VESA	31.50	37.50	75.00	Négative	Négative
640 × 480	MAC	30.24	35.00	66.67	Négative	Négative
720 × 400	VGA TEXT	28.32	31.47	70.09	Négative	Positive
800 × 600	VESA	36.00	35.16	56.25	Positive	Positive
800 × 600	VESA	40.00	37.88	60.32	Positive	Positive
800 × 600	VESA	50.00	48.08	72.19	Positive	Positive
800 × 600	VESA	49.50	46.88	75.00	Positive	Positive
832 × 624	MAC	57.28	49.72	74.55	Négative	Négative
1024 × 768	VESA	65.00	48.36	60.00	Négative	Négative
1024 × 768	VESA	75.00	56.48	70.07	Négative	Négative
1024 × 768	VESA	78.75	60.02	75.03	Positive	Positive
1152 × 864	VESA	108.00	67.50	75.00	Positive	Positive
1152 × 870	MAC	100.00	68.68	75.06	Négative	Négative
1280 × 960	VESA	108.00	60.00	60.00	Positive	Positive
1280 × 960	MAC	126.20	74.76	74.76	Positive	Positive
1280 × 1024	VESA	108.00	63.98	60.02	Positive	Positive
1280 × 1024	VESA	135.00	79.98	75.03	Positive	Positive
1600 × 1200	VESA	162.00	75.00	60.00	Positive	Positive

Chapitre 7 Glossaire

DDC/CI(Display Data Channel/Command Interface)

Norme VESA standardisant l'échange interactif des informations de réglage, etc. entre un ordinateur et le moniteur.

La norme DICOM a ete mise au point par l'American College of Radiology et la National Electric Manufacturers Association aux Etats-Unis.

Les apparéils compatibles DICOM permettent le transfert d'images et d'informations Médicales. Le document DICOM Part 14 définit l'affichage d'images Médicales numériques en niveaux de gris.

DisplayPort

Il s'agit de la norme des interfaces pour les signaux d'images standardisés en accord avec VESA. Elle a été développée dans le but de replacer les interfaces conventionnelles DVI et analogiques. Elle peut permettre de transmettre des signaux de haute résolution et des signaux sonores, non pris en charge par DVI. Elle prend également en charge les couleurs 10 bits, la technologie de protection du copyright, les longs cables, etc. Les connecteurs de taille standard et mini ont été normalisés.

DVI (Digital Visual Interface)

DVI est une norme d'interface numérique. L'interface DVI permet la transmission directe des données numériques du PC sans perte.

Ceci inclut le système de transmission TMDS et les connecteurs DVI. Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à l'entrée de signaux numériques. L'autre est le connecteur DVI-I qui accepte des signaux numériques et analogiques.

DVI DMPM est une fonction d'économie d'énergie adaptée à l'interface numérique. Les états « moniteur allumé » (mode de fonctionnement normal) et « actif éteint » (mode économique d'énergie) sont indispensablees pour le mode d'alimentation DVI DMPM du moniteur.

Gain

Cette fonction est utilisé pour régler chaque paramètre de couleur pour le rouge, le vert et le bleu. Un moniteur LCD peut afficher des couleurs en faisant passer la lumière par le filtre coloré du panneau. Le rouge, le vert et le bleu sont les trois couleurs primaires. Toutes les couleurs affichées à l'écran sont une combinaison de ces trois couleurs. Le ton peut être modifié en réglient l'intensité de luminière (volume) traversant le filtre de chaque couleur.

Gamma

Généralement, la luminosité du moniter varie de façon non linéaire selon le niveau du signal d'entrée ; c'est ce qu'on appelle la « caractéristique Gamma ». Une valeur gamma faible générale une image peu contrastée alors qu'une valeur gamma élevée augmente le contraste de l'image.

Il s'agit d'un système de codage des signaux numériques, qui a eté développé afin de protégger les contenus numériques (video, musique, etc.) contre la copie.

La technologie HDCP permet de sécuriser la transmission des contenus numériques en codant côté sortie le contenu envoyé via le connecteur DVI ou HDMI et en le decodant ensuite côte entrée. Aucun contenu numérique ne peut être produit si les équipements côtes sortie et entrée ne sont pas compatibles HDCP.

Horloge

Le monieur a entree de signal analogique doit reproduce une horloge de la meme frquence que la frque de point du syste video utilise, lorsque le signal analogique est converti en un signal numerique pour afficher l'image. Cette operation est appelée reglage d'horloge. Si I'impulsion d'horloge n'est pas correctement reglee, des barres verticales apparaissent sur I'ecran.

Overdrive

Cette technologie améliore la vitesse de réponse en augmentant la différence potentielle lors du mouvement de pixels à cristaux liquides. Elle est utilisée pour les écrans de télévisions à cristaux liquides et autres disposits similaires. Améliorant le temps de réponse des graduations intermédiaires souvent presents dans les images animées, elle permet un affichage net en trois dimensions avec peu d'images rémanente.

Phase

La phase correspond à un début d'échantillonnage pour convertir le signal analogique d'entrée en un signal numérique. Le réglage de phase permet de régler le début. Il est commandé d'effectuer le réglage de phase une fois que l'horloge est correctement réglee.

Réglage du niveau

Le réglage du niveau permet de contrôler les niveaux de sortie des signaux afin d'afficher toute la palette de couleurs. Il est recommandé d'effectuer le réglage du niveau avant d'effectuer le réglage de la couleur.

Résolution

Le panneau LCD est constitué d'un grand nombre de pixels d'une taille spécifique qui s'allument pour former l'image affichée à l'écran. Le moniteur est constitué de 1600 pixels horizontally et de 1200 pixels verticaux. A une résolution de 1600 × 1200 , tous les pixels sont affichés en plein écran (1:1).

sRGB (Norme RGB)

Norme internationale pour la reproduction couleur et l'espace couleur sur des dispositifs péripériques (teils que moniteurs, imprimantes, apparèils photos numériques, scanners). C'est une forme simple d'harmonisation des couleurs sur Internet, qui permet d'afficher les couleurs en utilisant des tons proches de ceux des dispositifs de transmission et de réception.

Température

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. L'écran devient rougeâtre à basse température et bleuâtre à température élevé, comme la température de la flamme.

5000 K : blanc légèrement rougeâtre

6500 K: blanc appelé couleur en lumière naturelle

9300 K: blanc légrement bleuté

Méthode de transmission de signal pour l'interface numérique.

Les specifications VESA permettent d'augmenter l'efficacité énergétique des écans d'ordinateurs. Cela implique la normalisation des signaux envoyés depuis l'ordinateur (carte graphique). DPM définit l'état des signaux transmis entre l'ordinateur et le moniteur.

Annexe

Marque commerciale

Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des

marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.

Le logo DisplayPort Compliance et VESA sont des marques déposées de Video Electronics Standards Association.

Le logo SuperSpeed USB Trident est une marque déposée de USB Implementers

Forum, Inc.

Les logos USB Power Delivery Trident sont des marques commerciales de USB

Implementers Forum, Inc.

DICOM est la marque déposée de la National Electrical Manufacturers Association pour les publications de ses normes liées à la communication numérique d'informations Médicales.

Kensington et Microsaver sont des marques déposées d'ACCO Brands Corporation.

Thunderbolt est une marque commerciale d'Intel Corporation aux États-Unis et/ou dans d'autres pays.

Microsoft et Windows sont des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

Adobe est une marque déposée d'Adobe Systems Incorporated aux États-Unis et dans d'autres pays.

Apple, macOS, Mac OS, OS X, Macintosh et ColorSync sont des marques déposées d'Apple Inc.

ENERGY STAR est une marque déposée de l'Agence americaine de protection de l'environnement (EPA) aux États-Unis et dans autres pays.

EIZO, le logo EIZO, ColorEdge, CuratOR, DuraVision, FlexScan, FORIS, RadiCS, RadiForce, RadiNET, Raptor et ScreenManager sont des marques déposées de EIZO Corporation au Japon et dans d'autres pays.

Screen Administrator, Screen InStyle, ScreenCleaner et UniColor Pro sont des marques commerciales d'ELZO Corporation.

Tous les autres noms de société, noms de produit et logos sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Licence

La police bitmap utilisée pour ce produit a été créé par Ricoh Industrial Solutions Inc.

ENERGY STAR

EIZO Corporation est partenaire du programme ENERGY STAR, et assure sous sa responsabilité la conformité de ce produit aux recommandations d'économie d'énergie ENERGY STAR.

EIZO Corporation (ci-apres dénomme « EIZO ») et les distributeurs autorisés par EIZO (ci-apres dénommés « Distributeurs »), sous réserve et conformément aux termes de cette garantie limite (ci-apres dénommée « Garantie »), garantissant à l'acheteur initial (ci-apres dénommé « Acheteur initial ») du produit spécifique dans la presente (ci-apres dénommé « Produit ») acheté auprès d'EIZO ou de Distributeurs agrésés EIZO, que EIZO et ses Distributeurs auront pour option de réparer ou replacer gratuitement le Produit si l'Acheur initial constate, pendant la Période de garantie (définie ci-dessous), qu'il y a un dysfonctionnement ou que le Produit a subi un dommage dans le cadre d'une utilisation normale du Produit conformément à la description du mode d'emploi qui accompagne le Produit (ci-apres dénommé « Manuel d'utilisation »).

La période de cette Garantie est limitée à (i) cinq (5) ans à partir de la date d'achat du Produit ; ou, limitee jusqu'a l'expiration de (ii) 30 000 heures d'utilisation du Produit (ci-apres dénommée « Période de Garantie »). EIZO et ses Distributeurs declinent toute responsabilité ou obligation concernant ce Produit face a I'Acheteur initial ou a toute autre personne a l'excection de celles stipulées dans la presente Garantie.

EIZO et ses Distributeurs cesseront de tener ou conserver en stock toute piece de ce Produit après l'expiration de la période de sept (7) ans suivant l'arrêt de la production de telles pieces. Pour réparer le moniter, EIZO et ses distributeurs utilisieront des pieces de rechange conformes à nos normes de contrôle qualité.

La Garantie est valable uniquement dans les pays ou les territoires ou se trouvent les Distributeurs. La Garantie ne limite aucun des droits reconns par la loi à l'Acheur initial.

Nonobstant toute autre clause de cette Garantie, EIZO et ses Distributeurs n'auront d'obligation dans le cadre de cette Garantie pour aucun des cas enumerés ci-dessous:

(a) Tout défaut du Produit résultat de dommages occasionnés lors du transport, d'une modifi cation, d'une alteration, d'un abus, d'une mauvaise utilisation, d'un accident, d'une installation incorrecte, d'un désastre, d'un entretien et/ou d'une réparation incorrects effectuels par une personne autre que EIZO ou ses Distributeurs;
(b) Toute incompatibilité du Produit résultat d'améliorations techniques et/ou réglementations possibles ;
(c) Toute déterioration du capteur;
(d) Toute déterioration des performances d'affichage causée par la détérioration des éléments consommables tels que le panneau LCD et/ou le rétroéclairage, etc. (par exemple des changements de luminosité, des changements de l'uniformité de la luminosité, des modifiations de couleur, des changements de l'uniformité des couleurs, des défectuosités de pixels y compris des pixels brûlés, etc.);
(e) Tout défaut du Produit causé par un apparéil externe ;
(f) Tout défaut d'un Produit sur lequel le nombre de série original a eté alteré ou supprimé ;
(g) Toute déterioration normale du Produit, particulièrement celle des consommables, des accessoires et/ou des pieces reliées au Produit (touches, éléments pivotants, cables, Manuel d'utilisation etc.), et
(h) Toute déformation, décoration, et/ou gondolage de l'extérieur du Produit, y compris celle de la surface du panneau LCD.

Pour bénéficier d'un service dans le cadre de cette Garantie, l'Acheteur initial doit renvoyer le Produit port payé, dans son emballage d'origine ou tout autre emballage approprié offrant un degré de protection équivalent, au Distributeur local, et assume la responsabilité des dommages et/ou perte possibles lors du transport. L'Acheteur initial doitprésenter une preuve d'achat du Produit compensant sa date d'achat pour bénéficier de ce service dans le cadre de la Garantie.

La P er de garantie pour tout Produit remplicate et/ou reparcdans le cadre de cette Garantie expirera a la fin de la P erode de garantie initiale.

EIZO OU SES DISTRIBUTeurs NE SAURAIENT ETRE TENUS RESPONSABLES DES DOMMAGES OU PERTES DE DONNÉES OU D'AUTRES INFORMATIONS STOCKÉES DANS UN MÉDA QUELCONQUE OU UNE AUTRE PARTIE DU PRODUIT RENVOYÉ À EIZO OU AUX DISTRIBUTeurs POUR RÉPARATION.

AUCUNE AUTRE GARANTIE, EXPLICITE OU TACITE, N'EST OFFERTE PAR EIZO ET SES DISTRIBUTeurs CONCERNANT LE PRODUIT ET SES QUALITÉS, PERFORMANCES, QUALITÉ MARCHANDE OU ADAPTATION À UN USAGEPARTICULIER. EN AUCUN CAS, EIZO OU SES DISTRIBUTeurs NE SERONT RESPONSABLES DES DOMMAGES FORTUITS,INDIRECTS,SPÉCIaux,INDUITS,OU DE TOUT AUTRE DOMMAGE QUEL QU'IL SOIT (Y COMPRIS, SANS LIMITATION, LES DOMMAGES RÉSULTANT D'UNE PERTE DE PROFIT, D'UNE INTERRUPTION D'ACTIVITÉS, D'UNE PERTE DE DONNÉES COMMERCIALES, OU DE TOUT AUTRE MANQUE À GAGNER) RÉSULTANT DE L'UTILISATION OU DE L'INCAPACÉD UTILISER LE PRODUIT OU AYANT UI RAPPORT QUELCONQUE AVEC LE PRODUIT, QUE CE SOIT SUR LA BASE D'UN CONTRAT, D'UN TORT, D'UN NÉGLIGENCE, D'UNE RESPONSABILITÉ STRICTE OU AUTRE, MÈME SI EIZO OU SES DISTRIBUTeurs ONT ÉTE AVERTIS DE LA POSSIBILITÉ DE TELS DOMMAGES. CETTE LIMITATION INCLUT AUSSI Toute RESPONSABILITÉ QUI POURRAIT ÉTRÉ SOULEVÉE LORS DES RECLAMATIONS D'UN TIERS CONTRÉ L'ACHETEUR INITIAL. L'ESSENCE DE CETTE CLAUSE EST DE LIMITER LA RESPONSABILITÉ POTENTIELLE DE EIZO ET DE SES DISTRIBUTeurs RÉSULTANT DE CETTE GARANTIE LIMITÉE ET/OU DES VENTES.

GARANTIA LIMITADA

Informations sur le recyclage

Recycling Information

Informations sur le recyclage

Ce produit doit être jeté aux points de collecte prévus à cet effet et recyclé conformément à la législation de votre pays, afin de réduire l'impact sur l'environnement. Lorsque vous jetez ce produit, veuillez contacter un distributeur ou une société affiliée de votre pays.

Les adresses des distributeurs sont repertoriées sur le site Web EIZO ci-dessous.

www.eizoglobal.com

Pour les clients en Suisse, veuillez consulter le site Web suivant afin d'obtenir des informations sur le recyclage.

www.swico.ch
