| Caractéristiques techniques | Hotte VIVA VVA62U150, type murale, moteur puissant, éclairage LED intégré |
|---|---|

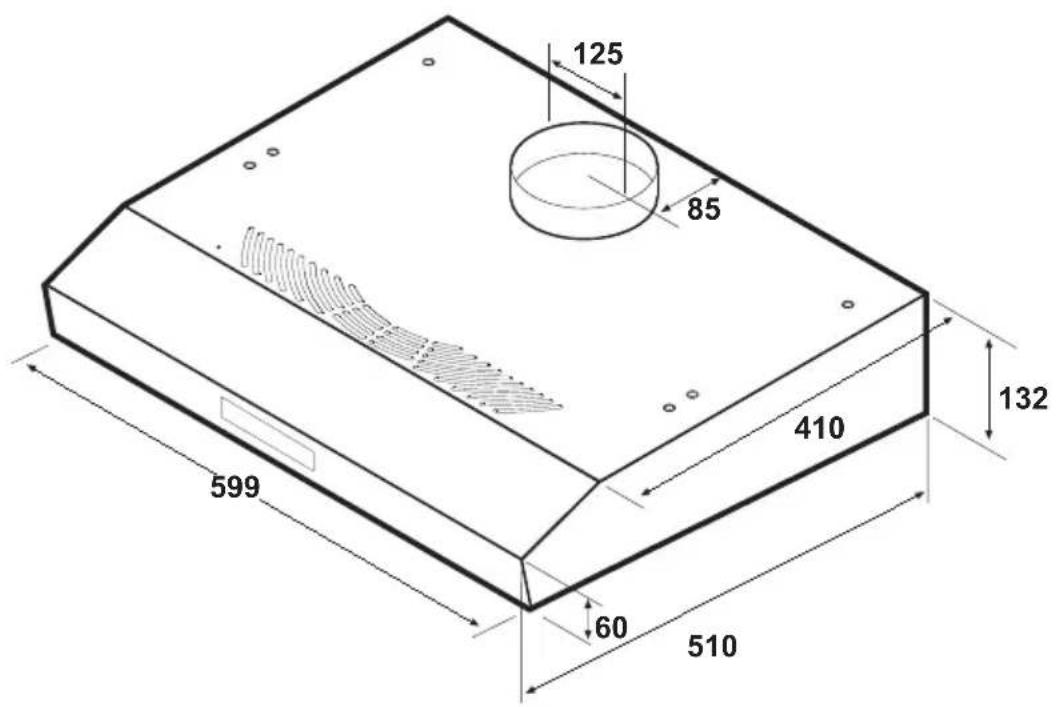

| Dimensions | Largeur : 60 cm, profondeur : 50 cm, hauteur : 80 cm |
| Capacité d'aspiration | Jusqu'à 600 m³/h |
| Niveaux de puissance | 3 niveaux de puissance |
| Filtre | Filtre à graisse en aluminium, lavable au lave-vaisselle |
| Utilisation | Idéale pour les cuisines de taille moyenne, facile à utiliser avec des commandes tactiles |
| Maintenance | Nettoyage régulier du filtre, remplacement du filtre à charbon si utilisé en mode recyclage |
| Sécurité | Protection contre la surchauffe, conforme aux normes de sécurité électrique |
| Informations générales | Garantie de 2 ans, service après-vente disponible, consommation énergétique A |
FOIRE AUX QUESTIONS - VVA62U150 VIVA
Questions des utilisateurs sur VVA62U150 VIVA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice VVA62U150 - VIVA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VVA62U150 de la marque VIVA.
MODE D'EMPLOI VVA62U150 VIVA
EN Instruction for mounting and use
FR Prescriptions de montage et mode d'emploi
Modes de fonctionnement
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue I'air a I'extérieur et si le logement comporte des moyens de chauffage (teIs par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminee, veillez imperativement a ce que I'apport d'air soit suffisant pour assurer la marche du chauffage a combustion.
Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
Modes de fonctionnement
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appeareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Air recyclé:
La hotte doit, dans ce cas, etre equipee d'un filtrue au charbon actif (voir le filtrre et son entretien).
Avant la première utilisation
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.
Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la presente notice.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectues que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.
Si l'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit etre effectues que par un specialiste.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
La hotte ne doit JAMAIS etre utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creer des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'tutilisez jamais la hotte aspirante sans filtreràgraisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillance tous les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la presente notice de montage et d'emploi soigneusement pour pouvoir la remetter à un futur propriété de l'appareil.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISE et d'ymettre le feu.
Lorsque les foyers sont allumés, des utensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage). Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette
dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Utilisation de la hotte aspirante
La méthode la plus efficace pour supprimer les buées de cuisson consiste à
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante quelques minutes après la fin de la cuisson.

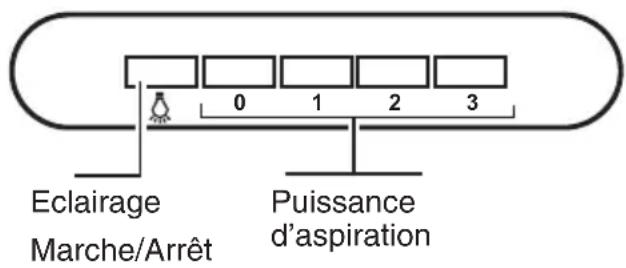

Enclenchement:
Poussez le commutateur sur la puissance d'aspiration désirée.
Coupure:
Poussez le commutateur sur la position 0.
Eclairage:
Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est eteint.
Filtre et entretien
Filtres àGRAISSSE:
Vouspouvezutiliserdiversfiltres pourretenir lesparticulesgrasses en suspension dans lesbuéesdecuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de génere le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSER en METAL. Ce risque est du à l'accumulation de chaleur pendant la friture ou le rotissage.
Nettoyage des filtres àGRAISSÉ en métal:
En fonctionnement normal (1 à 2 heures par jour), le contrôle doit être nettoyé au bout de 8 à 10 semaines.
- Ces filtrres sont nettoyables au lavevaisselle. Ils peuvent changer légèrement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisse. Il ne doit pas etre coince.
Important: Ne lavez pas en même temps la vaisselle et les filtres metalliques fortement satures en matière grasse.
Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle. Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.
Filtre et entretien

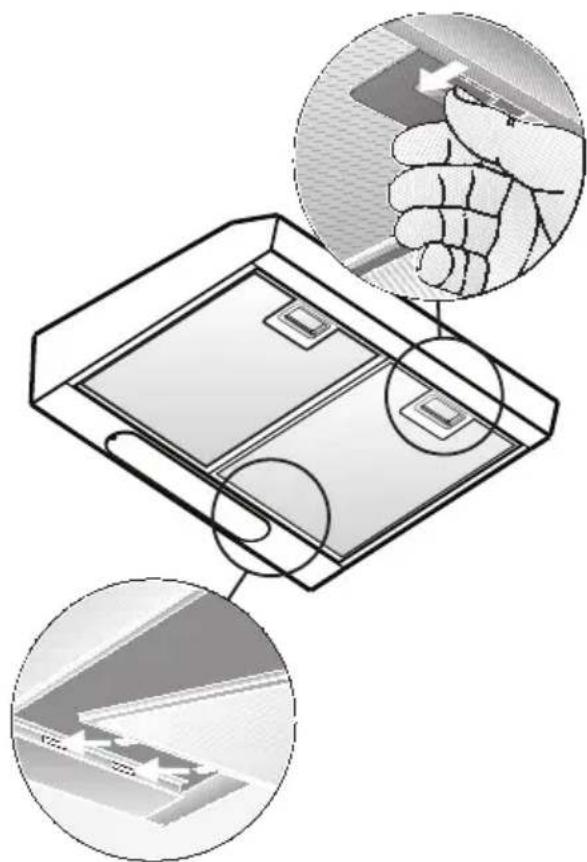

Retrait et mise en place des filtres àGRAISSSE EN METAL:
- Poussez dans le sens de la flèche le cran situé contre chaque fille àGRAISSÉ puis abaissez les filtres.
- Nettoyer les filtres àGRAisse.
- Une fois nettoyés, remettez les filtres àGRAISSE en place.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de génere bon fonctionnement de la hotte.
Filtre et entretien
Important:
Un changement à temps des filtres à charbon actif prévient le risque d'incendie.
Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un roti.

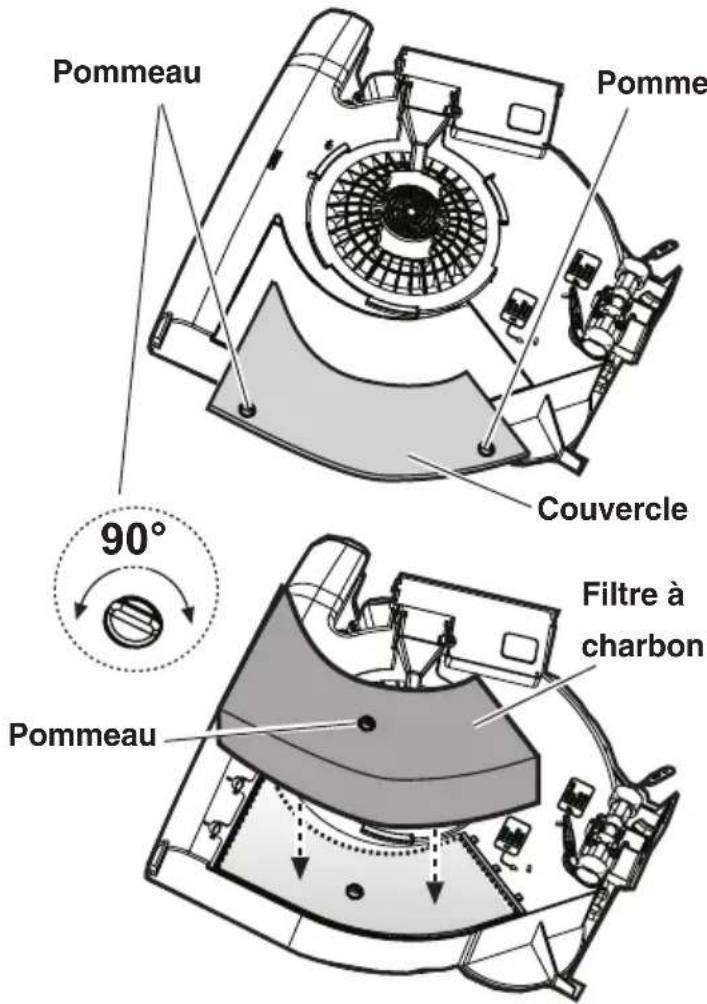

Placez-le au centre de maniere à ce qu'il recouvre la grille de protection du moteur.
Puis tournez dans le sens des aiguilles d'une montre.
Pour démonter le filtré, tournez dans le sens inverse des aiguilles d'une montre.
Remplacez-le tous les 4 mois.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaissele ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) cardes taches mates pourraient apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.
Veuillez ne nettoyer le commutateur qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnée de produit à vaisselle).
Pour nettoyer le commutateur à curseur, n'utilise pas de détermagent pour les surfaces en acier.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez Throughout l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des déterments à base de sable, soude caustique, acide ou chloré.
Surfaces en aluminium et en plastique:
Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.
Remplacement de l'ampouled'éclairage
- Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/ fusible.
- Enlevez les filtres à graisses.
- Remplacez l'ampoule defectueuse (lampes max. 40 Watt, E14).
- Remettez les filtres à graisses.
- Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.
Dérangements
Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.
(Voir la liste des agences du service après-vente).
Lors de votre appel, veuillez mentionner les numéroes suivants:
N° EFD
Inscrivez les numeros correspondants de
votre hotte dans le cadre ci-dessus.
Ces numeros se trouvent a l'intérieur de
l'appareil, sur la plaque signaletique
accessible une fois la grille de filtre retiree.
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de recupérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Cet apparéilportelesymboledurecyclage conformément àlaDirectiveEuropéenne 2002/96/CEconcernantlesDéchets d'Équipements Électriques et Électroniques (DEEEouWEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent est remis à un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matérieliaux d'emballage utilisés sont compatibles avec l'environnement et recyclables.Aidez-nous à eliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.
Fixez toutjours la hotte bien centree au-dessus des foyers de la table de cuisson.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est equiped'un couvercle fermé et inamovible et si le montage ne contrevient pas a la reglementation nationale. Cette restriction ne vaut pas pour les cusinières a gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuilles respecter les dispositions legales en vigueur dans votre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50~mm
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières electriques et de 65cm dans le cas de cusinières a gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Avant le montage
Ne pas raccorder l'appareil au circuit electrique avant que le montage ne soit complètement terminé.

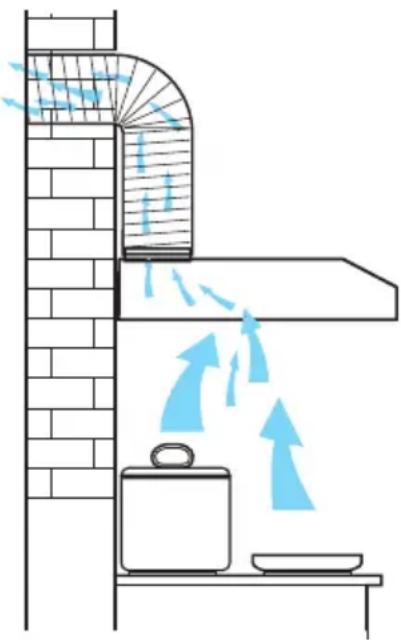

Evacuation de l'air à l'extérieur
L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).
Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la reglementation locale et nationale applicable.
Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/ évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciropque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparciels de cuisson. Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Avant le montage
Si la hotte evacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.
Si l'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.
Ne découpez pas la partie interieure du manchon d'évacuation de l'air.
Montage du volet anti-refoulement:
Faites encranter les deux picots du volet anti-refoulement dans les trou s menages dans le manchon d'évacuation d'air.
Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que
Le conduit d'évacuation soit court et lisse.
Il presente le moins possible de coudes.
Il ait le plus fort diametre (0 125 mm de préférence) et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Conduits ronds
Conduit d'aspiration court:
Diametre inférieur, 100 mm minimum,
Conduit d'aspiration long:
Diametre inférieur, 125 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds.
Les conduits ne doivent composer aucune coude prononcé.
- 100 mm = env. 078 cm
- 125 mm = env. 113 cm
Si les conduits ont des diamètres différents: utilisez du ruban adhési f à étancher.
Si la hotte evacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

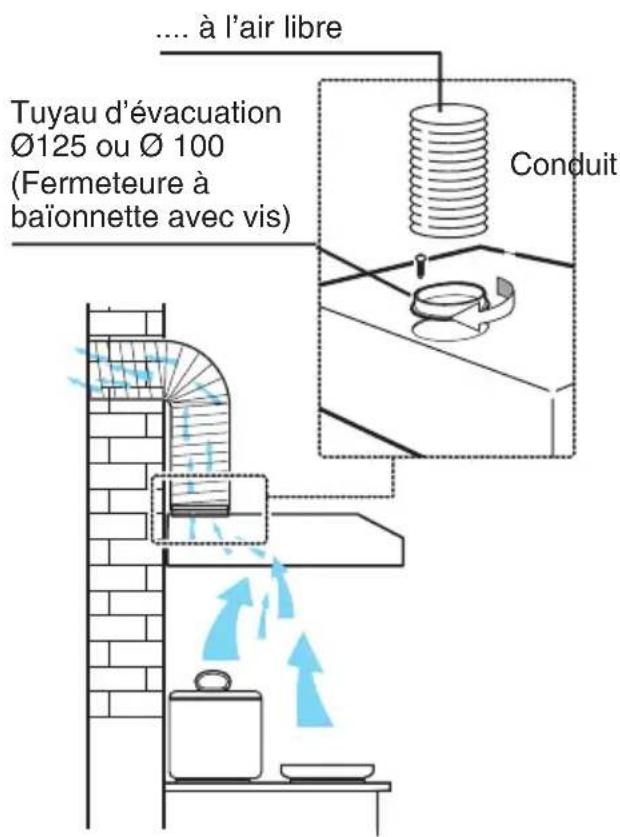

Evacuation de l'air vers le haut:
Diametre des conduits: 125 ou 100mm
Mettez le manchon d'évacuation en place puis tournez-le jusqu'à ce qu'il encrante.
Avant le montage

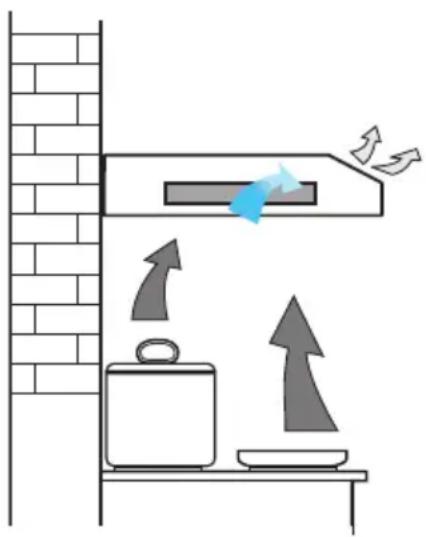

Air recyclé
Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
L'air épure par le filtré à charbon actif installé en plus revient dans la cuisine.
Pour savoir commentmettrelefiltrachbonactif en place,reportez-vousa lanotice d'utilisation.

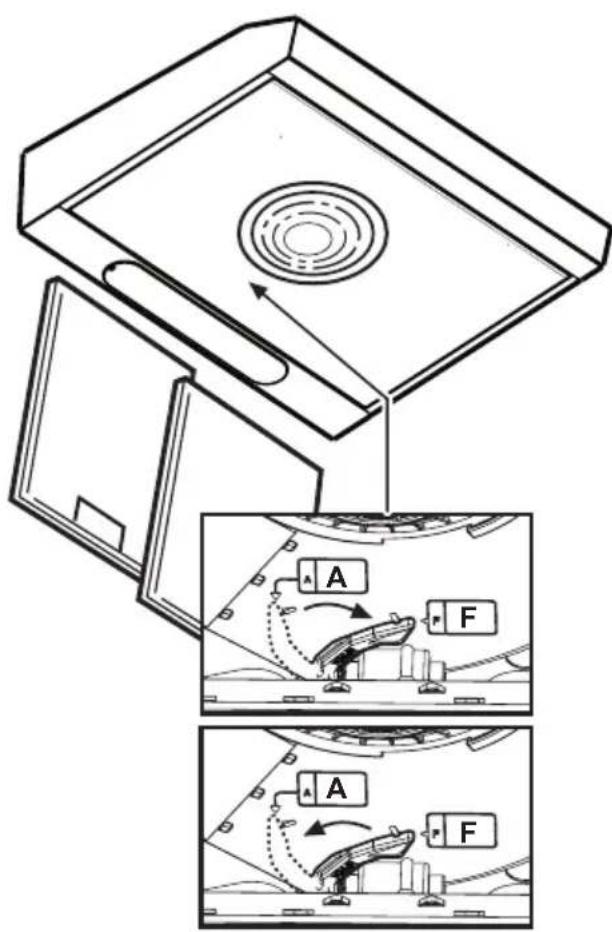

S'il faut convertir la hotte aspirante du mode Air evacué sur le mode Air recyclé, il faudra obturator l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").
Branchement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.
Si le cordon d'alimentation de cet appeareil a ete endommagé, il faut confier son remplacement au fabricant ou a son service apres-vente, ou encore a une personne possedant des qualifications identiques, pour eviter de creer des risques.
ToujoursmettreI'appareilhors tension avantd'effectuerdesreparations. Longueur du cordon de branchement: 1,5m
Fixation

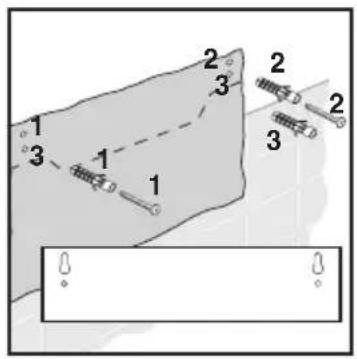

Fixation murale
par 3 vis.
- Marquez les emplacements des trous de fixation. Servez-vous des cotes indiquées ou utilisez le gabarit de perçage.
- Percez des trous de 8 mm de diamètre puis enforcez les chevilles à ras le mur.

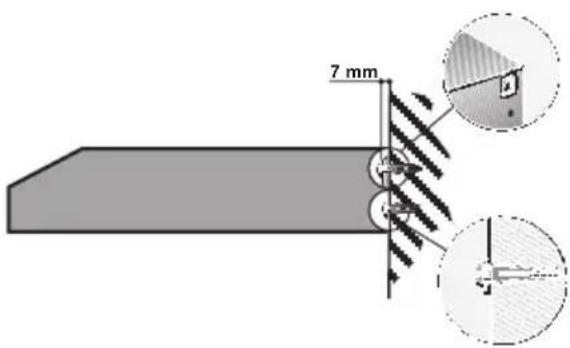

- Vissez les vis supérieures (côtés gauche et droit) jusqu'à ce que l'écart entre la tête de vis et le mur ne fasse plus que 7 mm env.
- Retirez la grille du filtrre (voir la notice d'utilisation).
- Accrochez la hotte aspirante.
- Depuis le compartment interieur de la hotte, vissez la vis inférieure equipée de sa rondelle intercalaire.

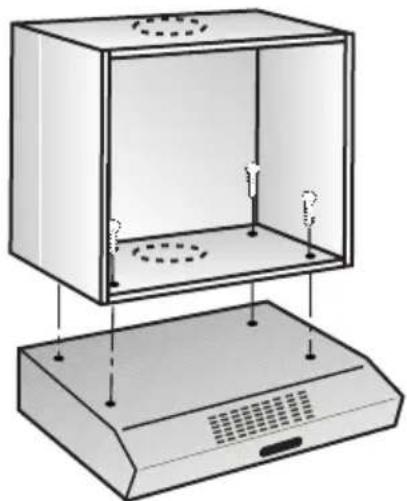

Fixation sous un placard en appui mural
Par 4 vis.
- Reportez sur la paroi inférieure du placard les cotes d'ecartement inscrites dans les figures ou appliquez le gabarit de perçage contre cette paroi.
- Marquez les emplacements des trous de fixation spécifiés. Si la hotte doit evacuer l'air à l'extérieur par le haut, marquez aussi l'emplacement de l'orifice à menager dans le placard puis découpez-le à la scie.
Le cordon de branchement doit circuler correctement. Si nécessaire, effectuez une découvert dans le placard. - Retirez la grille du filtrre (voir la notice d'utilisation).
- Vissez la hotte aspirante contre le fond du placard.
Finition du montage
Réglage du mode:
Mode Air evacué: position A
Mode Air recyclé: position F
Effectuez le branchement électrique.
Tous de modification réservés
