Caractéristiques techniques	Hotte décorative murale, moteur puissant, éclairage LED intégré, plusieurs niveaux de vitesse.
Dimensions	Largeur : 90 cm, profondeur : 50 cm, hauteur : réglable selon installation.
Capacité d'aspiration	Jusqu'à 700 m³/h, adapté pour les cuisines de taille moyenne à grande.
Niveau sonore	Max 65 dB, fonctionnement silencieux en mode faible.
Type de filtration	Filtre à charbon et filtre à graisse lavable en machine.
Utilisation	Facilité d'utilisation avec commandes tactiles ou télécommande.
Entretien	Filtres à nettoyer tous les 2-3 mois, surfaces à essuyer régulièrement.
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de défaillance.
Garantie	2 ans de garantie constructeur.
Informations générales	Idéale pour éliminer les odeurs et la vapeur de cuisson, design moderne.

FOIRE AUX QUESTIONS - VVA92E450 VIVA

Comment nettoyer les filtres de ma hotte VIVA VVA92E450 ?

Pour nettoyer les filtres, retirez-les de la hotte et rincez-les à l'eau chaude savonneuse. Laissez sécher complètement avant de les remettre en place.

Pourquoi ma hotte VIVA VVA92E450 ne fonctionne-t-elle pas ?

Vérifiez si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que le bouton d'alimentation est en position 'on'.

Comment puis-je améliorer l'aspiration de ma hotte VIVA VVA92E450 ?

Assurez-vous que les filtres sont propres et en bon état. Vérifiez également que la hotte est installée à la bonne hauteur par rapport à la plaque de cuisson, généralement entre 65 cm et 75 cm.

Quel type de filtre dois-je utiliser pour ma hotte VIVA VVA92E450 ?

Utilisez des filtres à graisse en aluminium ou en acier inoxydable, et des filtres à charbon si votre hotte fonctionne en mode recyclage.

Ma hotte VIVA VVA92E450 fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout à des vitesses élevées. Si le bruit est excessif, vérifiez si la hotte est correctement installée et si les filtres sont propres.

Comment installer ma hotte VIVA VVA92E450 ?

Suivez les instructions du manuel d'installation fourni avec la hotte. Assurez-vous de respecter les dimensions requises et de fixer la hotte solidement au mur.

Où puis-je trouver des pièces de rechange pour ma hotte VIVA VVA92E450 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou via le site web du fabricant.

Quelle est la durée de vie des filtres de ma hotte VIVA VVA92E450 ?

Les filtres à graisse doivent être nettoyés régulièrement, tous les 1 à 3 mois, tandis que les filtres à charbon doivent être remplacés tous les 6 à 12 mois selon l'utilisation.

MODE D'EMPLOI VVA92E450 VIVA

fr Mode d'emploi et notice de montage

Modes de fonctionnement

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventoues téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciprioque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appeareils de cisson (table de cisson et cisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

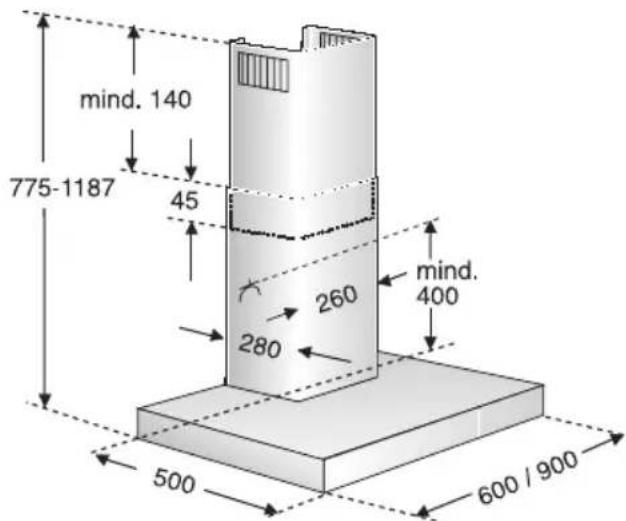

Air recyclé:

La hotte doit, dans ce cas, estre equipee d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouvrez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtré au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contérer des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste. Des réparations in expertes s'assortissent de risques considérables pour l'utilisateur.

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.
Cet apparéil est marqué selon la directive européen 2002/96/CE relative aux apparéils électriques et électroniques usagés (waste electrical and electronic equipment-WEEE). La directive définit le cadre pour une reprise et une recupérée apparéils usages applicable pays de la CE.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appepez s.v.p. le service après-vente.

(Voir la liste des agences du service après).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°E

FD

Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numéroros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtré retiree.

Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante decline toute garantie.

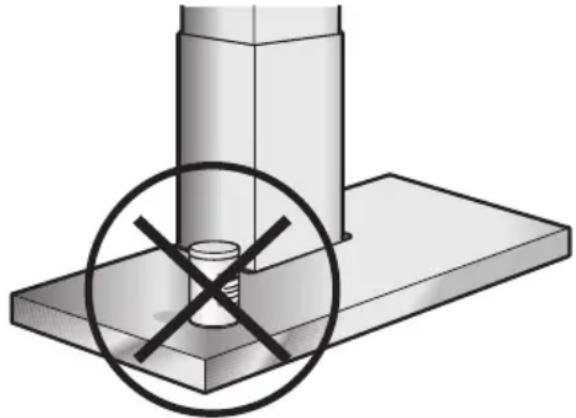

Consignes de sécurité

Ne flambez�除en mets sous la hotte. Les flammes risqueraient d'atteindre le过滤 à graisse et d'y mettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Si l'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toutes les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Avant la première mise en service, nettoyez soigneusement la hotte aspirante.
Ne posez rien sur la hotte aspirante.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buees de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelques seulement minutes après la fin de la cuisson.

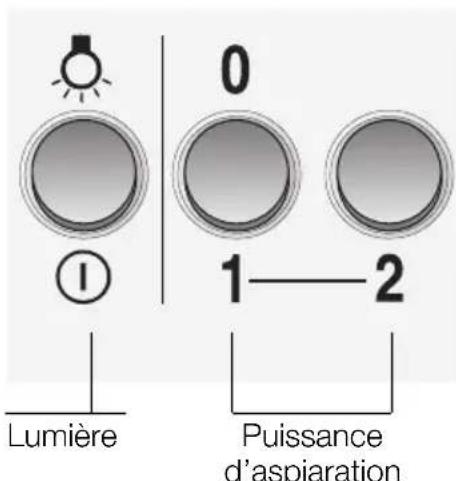

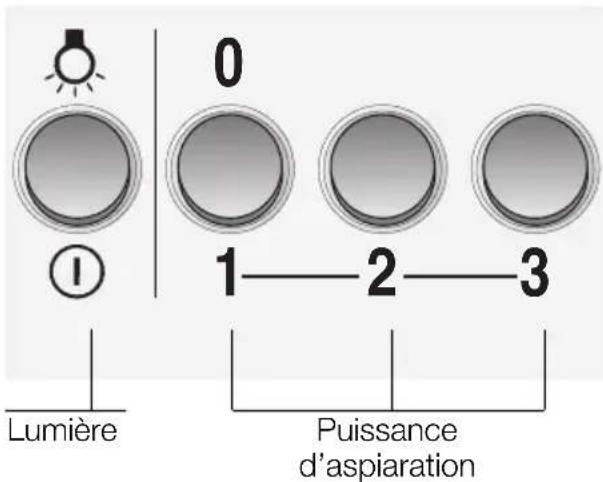

Réglage du ventilateur sur la vitesse désirée:

Appuyez sur la touche correspondante.

Eclairage:

Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est eteint.

Filtre et entretien

Filtres àGRAISSÉ:

Vous pouvez utiliser divers filtres pourretenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.

Nettoyage des filtres àGRAISSSE en métal:

En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres àGRAisse métalliques 1 fois par mois.
- Ces filtrés sont nettoyables au lave-vaisse. Ils peuvent changer légarement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisse. Il ne doit pas etre coincide.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle.

N'utilise pas de détergents aggressifs, contenant un acide ou une base.

Ensuite, Brossez les frittes, rincez-les bien puis laissez-les goutter.

Filtre et entretien

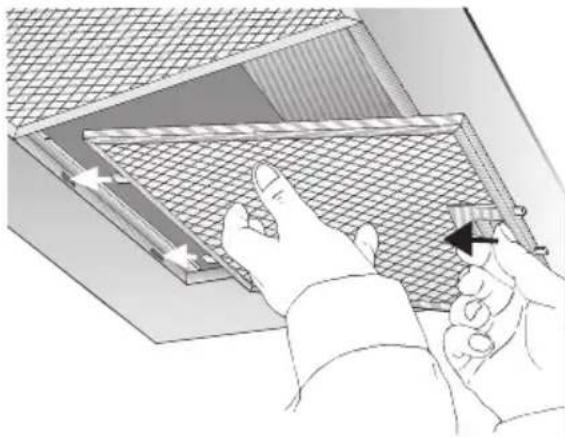

Retrait et mise en place des filtres àGRAISSSE EN METAL:

1. Poussez dans le sens de la flèche le cran situé contre chaque filtre àGRAISSE puis abaissez les filtres. Ce faisant, passesz l'autre main sous les filtres àGRAISSE.

1. Nettoyer les filtres àGRAisse.
2. Une fois nettoyés, remettez les filtres àGRAISSE en place.

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est du à l'accumulation de
chaleur qui se produit pendant une friture ou la cuisson d'un roti.

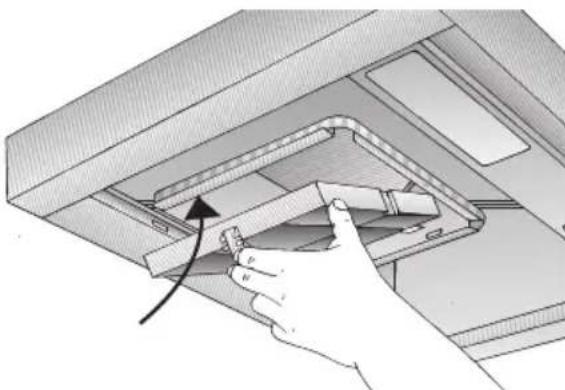

Incorporation et déposition:

1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
2. Mettez en place le filtré à charbon actif.

1. Faites encranter la patte.
2. Remontez les filtres àGRAisse en métal (voir la section intitulée "Retrait et mise en place des filtres àGRAisse en métal).

Changement du filtré à charbon actif:

Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les frittes à charbon actif environ 1 fois par an.
Vouspouvezyouprocurerunfittercachbonactifderechange danslecommerce specialise.Voirla section surles accessoires speciaux.
N'utilisez qu'un filtrer d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtré à charbon actif usage:

Les filtrés à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.

Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilise pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.

Pour la nettoyer, utilisez de I'eau chaude additionnee de produit a vaisselle ou un liquide non agressif a laver les fenetes.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourrait apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.

Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
□ Nous recommendons notre détergent pour acier inoxydable, n° de ref. 461731. Adresse ou passer commande : voir le manuel du SAV.

Surfaces en aluminium et en plastique:

N'utilizepasdechiffonssecs.
Utilisez un produit pour vitres mais non aggressif.
N'tilisez pas de détergents aggressifs, contenant un acide ou une base.

Respectez les conditions de garantie figurant dans le cahier de service joint.

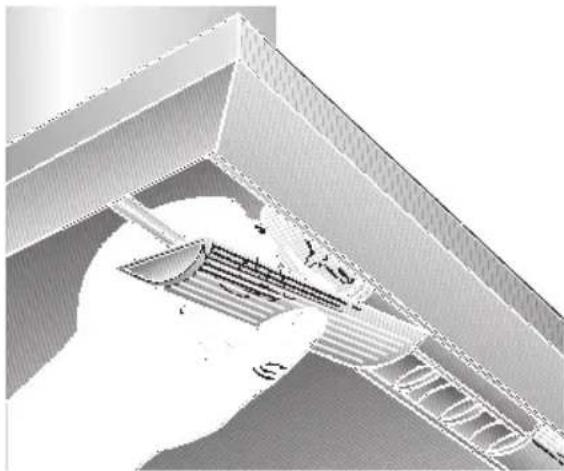

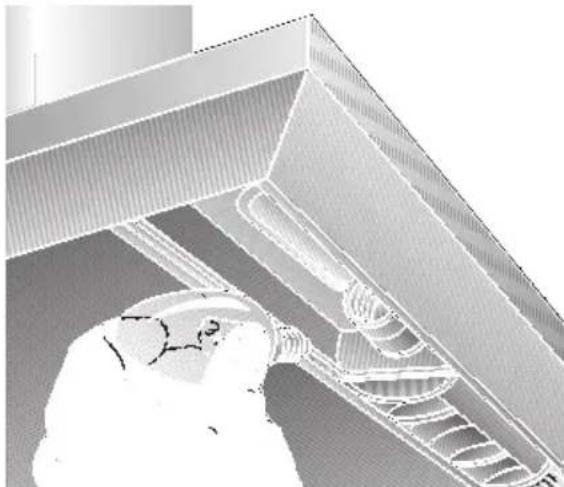

Changement du tube au néon

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
2. Demontez les filtres àGRAisse (voir la section intitulée "Filtre et entretien").
3. Par le haut, décrantez le cache d'éclairage hors du bandeau lumineux.

1. Remplacez l'ampoule defectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

1. Remettez le cache de l'éclairage en place.
2. Remontez les filtres àGRAISE.
3. Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/ réarmez le disjoncteur.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à eliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.

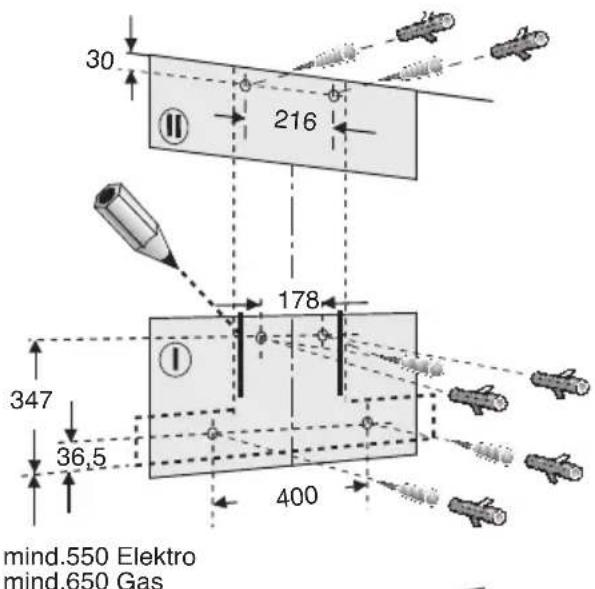

Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.
L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 550~mm , voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cusinieres à gaz:

Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

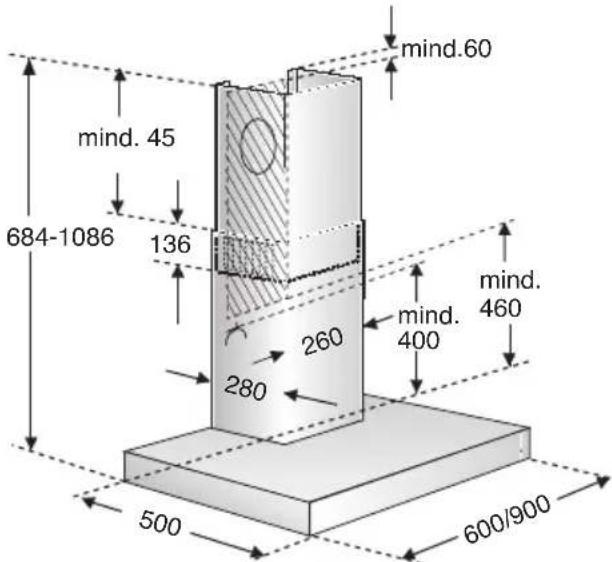

Evacuation de l'air à l'extérieur

L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).

Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables menagedes par ex. dans les portes, fenêtres et en association avec des ventoues téléscopiques d'admission/ evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appeareils de cuisson (table de cuisson et cusinière à gaz).

Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Avant le montage

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans le conduit d'évacuation ou dans la ventouse télécopique. Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Montage du volet anti-refoulement:

Clipsez le volet anti-refoulement dans le manchon.

Les deux volets deserve le laisser deplacer vers le haut sans résister, avec un léger amorti.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.

Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante decline toute garantie.
Si les conduits ont des diamètres différents: utilisez du ruban adhési f à étancher.
Si la hotte evacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononce.

Conduits de section ronde Diamètre intérieur	Conduits plats Section intérieur
Ø 100 mm	79 cm2
Ø 120 mm	113 cm2
Ø 150 mm	177 cm2

Manchon à air 150 mm

Fixez le conduit d'évacuation directement sur l'orifice.

Fixez le manchon réducteur (livré d'origine ou en ventedans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.

Manchon à air 120 mm

Fixez le conduit d'évacuation directement sur l'orifice.

Fixez le manchon réducteur (livré d'origine ou en ventedans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.

Avant le montage

Mode Air recyclé

Avec filtré à
charbon actif,
lorsqu'il n'est
pas possible
d'évacuer l'air
aspiré par la hotte.

Vouspouviezyouprocurerlekit demontagecompletapprésdevotre revendeurspecialised.

Vous trouvrez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Préparation du mur

Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg:

	Air évacue Air recyclé
	15,060 cm	17,0
90 cm	17,5 19,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche male de la hotte aspirante ne pourra etre branchee que dans une prise secteur a contacts de terre reglementairement posée.Installer cette prise autant que possible directement derriere le capotage de la hotte.

La prise a contacts de terre doit etreraccordee a son propre circuit.
Si, après le montage de la hotte aspirante, la prise a contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourrait être effectué que par un électricien-installateur agréé auprès de la Compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

\section*{Caracteristiques électriques:}

Vou les trouverez après avoir retire le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparêls électriques.

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtré àGRAISSE (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. Posez le gabarit contre le mur et marquez grace à lui l'emplacement des vis sur le mur.

Respecter l'ecart minimum entre les foyers et la hotte aspirante: 550~mm pour les foyers electriques et 650~mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante.
4. Percer 4 trough pour la hotte aspirante et 2 trough pour le capotage-cheminée. Ces trough doivent faire 8mm de diamètre. Enconcer les chevilles jusqu'à ras du mur.

Remarque: rappellez-vous que vous aurez peut'être des accessoires spéciaux à monter.

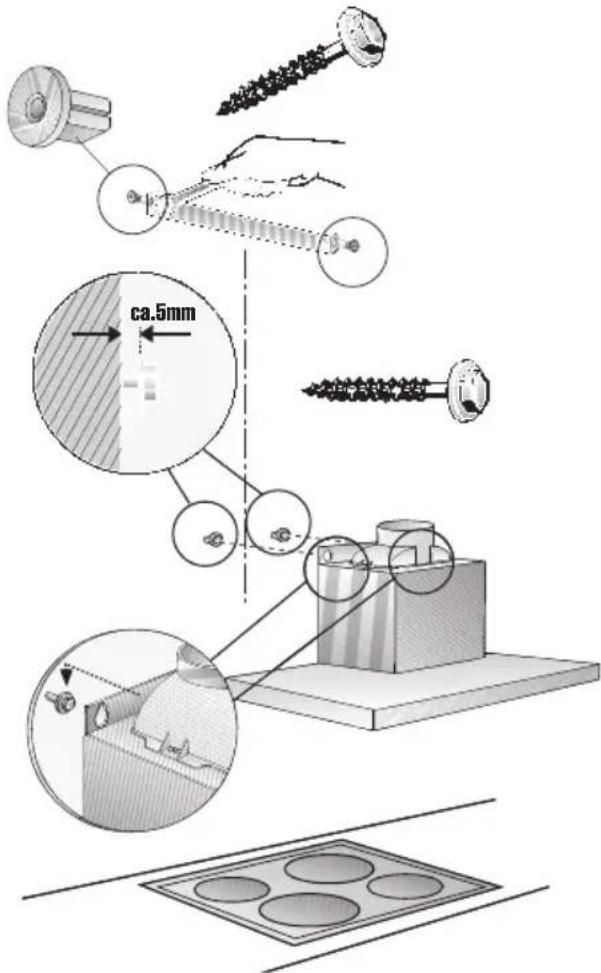

1. Faites écarter les 2 écarts ci-joints dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
2. Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
3. Accrochez la hotte aspirante aux vis.

Encastrement

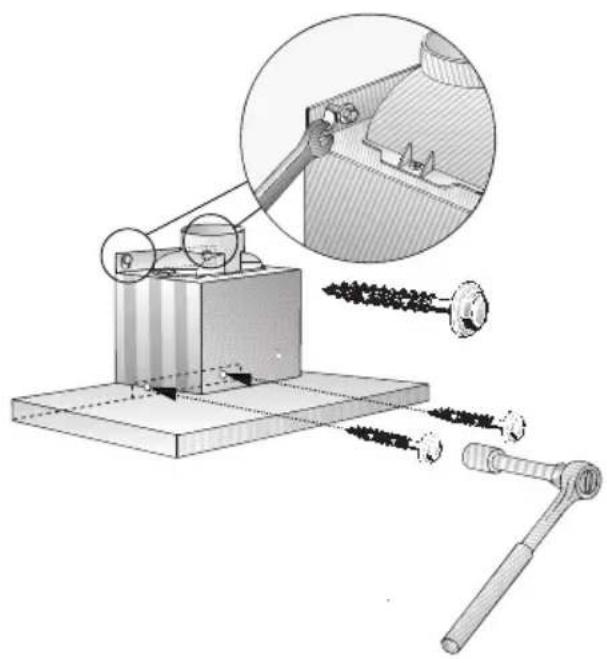

1. Vissez les vis hexagonales du bas.

Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.

1. Raccorder la hotte aux tuyaux.

2. Effectuer le branchement electrique de la hotte.

3. Retirez la pellicule de plastique protegeant les deux capots en inox.

Evitez d'endommager les surfaces lisses en acier inox.

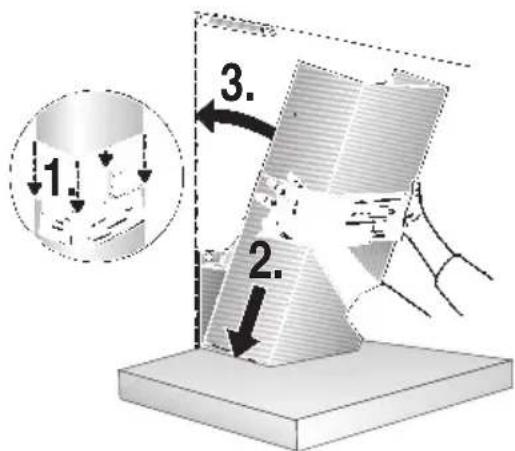

1. Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément téléscopique supérieur doivent être tournées vers le bas) puis les introduire dans la découvert menagée à cet effet dans la hotte aspirante.

Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'objet inférieur.

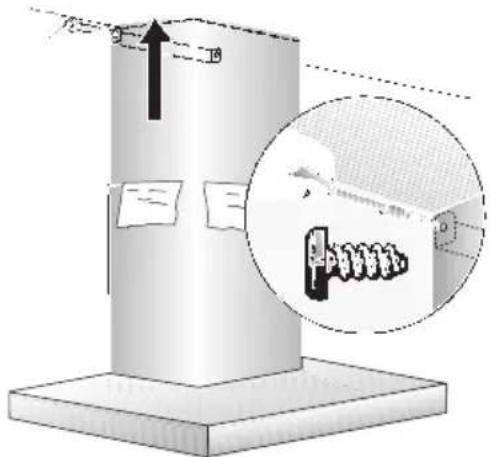

1. Soulever l'objet supérieur puis le visser au moyen de deux vis contre la cornière de retenue.

1. Remetre le filtré àGRAISSÉ en place (voir la notice d'utilisation).

Tous de modification réservés
