Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 cm x 60 cm x 85 cm
Puissance des foyers	De 1 kW à 3 kW
Type de four	Four à gaz
Capacité du four	60 litres
Fonctionnalités du four	Gril, cuisson traditionnelle
Matériau de la surface	Émail
Système de sécurité	Coupe-gaz sur les foyers
Entretien	Nettoyage facile grâce à l'émail
Consommation énergétique	Classe énergétique A
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - HT60TV Ardo

Comment allumer la cuisinière Ardo HT60TV ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à l'une des plaques de cuisson sur la position désirée, puis appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert si vous utilisez la cuisinière à gaz.

Que faire si une plaque de cuisson ne chauffe pas ?

Vérifiez que la plaque de cuisson est correctement connectée à l'alimentation électrique ou au gaz. Assurez-vous également que le bouton de commande est correctement tourné. Si le problème persiste, contactez un technicien.

Comment nettoyer la surface de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer la surface de la cuisinière. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Est-ce que la cuisinière Ardo HT60TV a une fonction de sécurité ?

Oui, la cuisinière est équipée d'un système de sécurité qui coupe l'alimentation en gaz si la flamme s'éteint accidentellement.

Comment régler la température du four ?

Pour régler la température du four, tournez le bouton de commande du four à la température souhaitée, indiquée en degrés Celsius. Attendez quelques minutes que le four atteigne la température avant d'y placer vos plats.

Que faire si le four ne fonctionne pas ?

Vérifiez si le four est correctement branché et si l'alimentation électrique est fonctionnelle. Si le problème persiste, consultez le manuel d'utilisation ou contactez un service après-vente.

Comment retirer les grilles du four pour le nettoyage ?

Pour retirer les grilles, tirez-les doucement vers l'extérieur tout en les soulevant légèrement. Assurez-vous de les nettoyer séparément avec de l'eau savonneuse.

Quelle est la capacité du four de la cuisinière Ardo HT60TV ?

Le four de la cuisinière Ardo HT60TV a une capacité d'environ 60 litres, offrant suffisamment d'espace pour cuisiner plusieurs plats à la fois.

Où puis-je trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation est généralement inclus dans l'emballage de la cuisinière. Vous pouvez également le télécharger sur le site officiel d'Ardo.

MODE D'EMPLOI HT60TV Ardo

Nos you invitons à litre ce manuel d'instructions avant dinstaller et d'utiliser l'appareil. Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne connaissance des avertissements correspondants.

Cet apparéil appar pent à classe 3

2006/95/CE (Basse tension) EEC 89/109 (Contact avec alimentes)

• L'installation doit être effectuee par du personnel competent et qualifie conformement aux normes en vigueur.
• Cét apparéil a été concu pour être utilisé par desadultes.
• Il faut donc veiller à ce que les enfants ne s'en approchant pas dans l'intention de jouer avec celui-ci.
• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximé et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroid.
• Avant d'alimenter l'appareil, contrôle qu'il est correctement regle pour le type de gaz à disposition (voir paragraphe "Installation").
• Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.
• S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraîne une carence d'oxygène.
• Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.
• Les produits de la combustion doivent être evacués à l'extérieur avec une hotte aspirante ou un ventilateur électrique (voir paragraphe "Installation").
• Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agréé et exiger des pieces de rechange originales.

ATTENTION:

Si l'appareil est doté d'un couvercle en verre, celui-ci peut se casser s'il est chauffé. Éteindre tous les brûleurs, puis attendre quelques minutes avant de fermer le couvercle.

L'étiquette produit, avec le numéro de série, est placée sous la table de cuisson.

Le fabricant decline toute responsabilité en cas de dommages aux choses ou aux personnes dus à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de l'appareil.

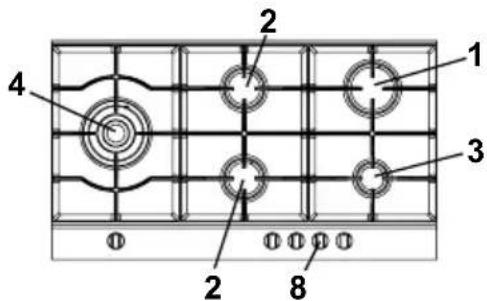

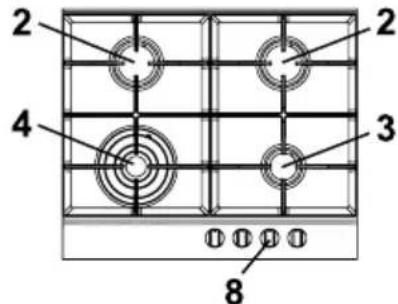

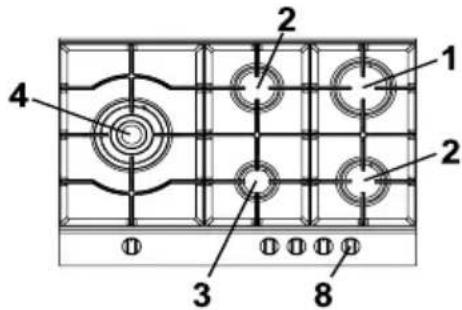

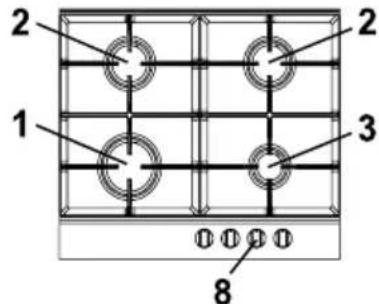

1 Bruleur rapide de 3000 W
2 Bruleur semi-rapide de 1750 W
3 Bruleur auxiliaire de 1000 W

4 Bruleur triple couronne de 3800 W 8 Bouton commande bruleur

TABLE DE CARATERISTIQUES TECHNIQUES

BRULEUR		GAZ	PRESSION DE SERVICE	DEBIT		DIAMÉTER INJECTOR	DIAMÉTER BY PASS ROBINET	DEBIT CALORIFIQUES (W)
N°	DESIGNATION mbar g	h L/h 1/100 mm	1/100 mm Max. Min.
1	RAPIDE	G30 - G31 28	- 30 225		-	85	42 3000	950
		G20	20	-	290	115Y	Reg.	3000	950
2	SEMI-RAPIDE	G30 - G31 28	- 30 126		-	65	31 1750	600
		G20	20	-	165	97Z	Reg.	1750	600
3	AUXILIAIRE	G30 - G31 28	- 30 71		-	50	27 1000	450
		G20	20	-	99	72X	Reg.	1000	450
4	TRIPLE COURONNE	G30 - G31 28	- 30 278		-	98	60 3800	2100
		G20	20	-	367 1	35K	Reg.	3800	2100

Ce produit est conforme à la Directive EU 2002/96/EC.

Le logo « poubelle barrée » figurant sur l'appareil indique qu'au terme de son cycle de vie, cet apparil doit etre non seulement traite séparation des déchets domestiques, mais aussi remis a un centre de récapération pour équipements electriques et electroniques ou bien au revendeur lors de I'achat d'un apparil neuf équivalent.

Une fois l'apparéil au terme de son cycle de vie, l'utilisateur est tenu de le remetre aux structures de récapération prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière de déchets. Une collecte sélective adéquate permettant d'envoyer l'équipement éliminé au recyclage, au traitement et à l'élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur l'environnement et la santé et facilité le recyclage des matériaux dont le produit est constitué. Pour plus de détails quant aux systèmes de récapération disponibles, s'adresser au service local charge de l'élimination des déchets ou au magasin où l'équipement a été acheté. Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de l'élimination compatible sur le plan environnemental aussi bien directement qu'en participant à un système collectif.

Le fabricant decline toute responsabilité pour les eventuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se reserve le droit d'apporter à ses produits toutes les modifications qu'il estimaera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.

INSTRUCTIONS POUR L'UTILISATEUR

Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur. Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.

UTILISATION DES BRULEURS

Le symbole appliqué par sérigraphie à côté du bouton indique àquel brûleur celui-ci correspond.

Allumage automatique sans soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Une fois l'allumage obtenu, maintainir le bouton appuyé pendant environ 10 secondes.

Utilisation des brûleurs

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ciaprés), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).

Utiliser le début maximal pour amener rapidement à ébullition les liquides et le début réduit pour rechauffer les aliments ou pour maintainir l'ébullition.

Toutes les positions de fonctionnement doivent être choisises entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermeture.

Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.

En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).

Brûleurs Puisance	ce (W) Ø Casseroles
Auxiliaire	1000 10 - 14 cm
Semi-rapide	1750 16 - 18 cm
Rapide	3000 20 - 22 cm
Triple couronne	3800 24 - 26 cm

Avertissements

• Contrôler toujours que les boutons sont sur la position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.
• Si la flamme s'eteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l'arrivée du gaz. Pour rétablit le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig.1) et appuyer sur le bouton.
• Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car celles-ci, si elles sont surchauffees, peuvent s'enflammer.

• Ne pas utiliser de vaporisateurs près de l'appareil en fonction.

• Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement.

• S'assurer que les poignées des casseroles soient positionnées correctement.
• Quand on allume le brûleur, contrôle que la flamme est régulière; abaisser toujours la flamme ou l'éteindre avant d'enlever la casserole.

NETTOYAGE

Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique.

Il est conseilé d'opérer quand l'appareil est froid.

Parties émailées

Les parties émailées doivent être nettoyés avec une éponge et de l'eau savonnexe ou avec un détergent léger.

Ne pas utiliser de produits abrasifs ou corrosifs.

Eviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émailliées.

Parties en acier inoxydable

Des taches peuvent se former sur l'acier inox s'il reste longtemps en contact avec de l'eau calcaire ou des détergents agressifs.

Il est conseilé de laver avec de l'eau savonneuse et de secher avec un chiffon doux.

Le brillant se garde en utilisant périodiquement des produits chimiques spécifiques se trouvant dans le commerce.

Brûleurs et grilles

Ces parties peuvent être enlevées pour faciliter le nettoyage.

Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonnexe ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrcler que les canaux de répartition des flammes ne sont pas bouchés.

Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.

Les grilles peuvent etre lavées en lave-vaisselle.

Robinets de gaz

L'eventuel graissage des robinets doit etre effectue exclusively par du personnel spécialise.

Si les robinets de gaz deviennent difficiles à tournier ou ont un fonctionnement anormal, appeler le Service d'Assistance.

INSTRUCTIONS POUR L'INSTALLATEUR

AVERTISSEMENT IMPORTANT

LES OPERATIONS REPORTES CI-APRES DOIVENT ETRE EXECUTES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE. LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.

INSTALLATION

Montage de la table de cuisson

L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.

Les parois des meubles doivent résister à une température de 75^ en plus de la température ambiente, conformément aux normes européennes.

L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.

Eviter d'installer l'appareil à proximé de matérielux inflammables comme des rideaux, des torchons, etc..

Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig. 3, en respectant une distance d'au moins 50mm entre le bord de l'appareil et les parois voisines.

MODELE	L (mm) P (mm)
HT60V - HT60TV 560	480
HT75V 700 480
HT95V 860 480

En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail. Il est conseilé d'isoler l'appareil du meuble se trouvant audessous avec un séparateur en laissant un espace de dépression d'au moins 10 mm (fig. 4). En cas d'encastrement sur une base avec four, il faudra s'assurer que l'installation réponde aux normes de sécurité Il faudra en particulier veiller à ce que le cable électrique et le tuyau d'alimentation soient places de façon à ce qu'il n'entrent pas en contact avec les parties chaudes de l'enveloppe du four. De plus, en cas d'installation au-dessus d'un four encastré sans ventilation de refroidissement, il faudra prévoir, pour有關ir une aération ajustate, des prises d'air avec entrée par le bas d'au moins 200m^2 et sortie dans la partie supérieure d'au moins 6cm^2 .

Fixation de la table de cuisson

Chaque table de cuisson est accompagnée d'un joint spécial. De plus, une série de crochets à utiliser pour la fixation de la table est également fournie. Le type

de crochet de fixation (crochet A ou crochet B) est fourni en fonction du type de fond. Pour l'installation, professionnel de la façon suivante:

• Enlever les grilles et les brûleurs de la table de cuisson.
• Retourner l'appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5).
• Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 6/6A).

Piece d'installation

Cet apparéil n'est pas équiné d'un dispositif d'évacuation des produits de la combustion; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l' apparéil.

La pièce ou est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce : le volume d'air nécessaire ne doit pas être inférieur à 20m^3 . L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicatore avec l'extérieur.

La ventilation peut également provenir d'une piece contiguè, dans ce cas respecter les normes en vigueur à ce sujet.

Les ouvertures doivent avoir une section minimale de 200cm^2

Branchement gaz

S'assurer que l'appareil est ajustat pour le type de gaz disponible; pour cela se referrer a l'etiquette placee sous l'appareil ou a cette reporte sur la derniere page de ce manuel.

Opérer conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'eventuelle adaptation à des gaz différents.

L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.

Certains modèles sont équipés de systèmes cylindriques A et coniques B pour le raccordement au gaz (fig. 7). Sélectionnéz le type ajustat pour un raccordement optimal.

Le raccordement ne doit pas provoquer de

INSTRUCTIONS POUR L'INSTALLATEUR

solllicitations à la rampe de gaz.

Une fois l'installation terminée, contrôle l'étanchéité des raccordements avec une solution savonneuse.

Branchement électrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.

La tension de l'installation électrique doit correspondre à celle indiquée sur l'etiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.

Si l'appareil est sans fiche, appliquer au cable d'alimentation une fiche normalisée.

Il est possible d'effectuer directement le branchement au réseau électrique en interpolant un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

TRANSFORMATIONS GAZ ET REGLAGES

Remplacement des buses

Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut replacer les buses des brûleurs.

Lechioix des buses à remplacer doit être fait selon le tableau "caracteristiques techniques" annexé.

Proceder ensuite de la maniere suivante:

• Enlever les grilles et les brûleurs.
• Avec une clé droite L, dévisser la buse U (fig. 8) et la remplaçer par la buse ajusté.
• Bloquer énergiquement la buse.

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

Si ce n'est pas le cas, il faut regler le minimum de la manière suivante:

• Allumer le brûleur;
• Tournier le robinet jusqu'à la position de minimum (petite flamme);
• Enlever le bouton de la tige du robinet;
• Introduire un tournevis à pointe plate C dans le trou F du robinet (fig. 9) et tourner la vis by-pass jusqu'àu réglage correct du minimum.

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissee.

ENTRETIEN

Remplacement cable d'alimentation

En cas de remplacement du cable d'alimentation, il faut utiliser un cable conforme aux normes du type H05VV-F ou H05RR-F de section 3 × 0.75 ~mm^2 .

Le branchement au bornier doit etre effectue comme indiqued en fig.10-10/A:

cable L marron (phase)

cable N bleu (neutre)

cable vert-jaune (terre)

Le fabricant decline toute responsabilité pour les événuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se reserve le droit d'apporter à ses produits toutes les modifications qu'il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.

EEC 90/396 (Gas) EEC 89/336 (Compatible electromagnétique)

2006/95/CE (Baja tension) EEC 89/109 (Contacto con alimentos)

Luego actue del modo suiviente:
