INSTRUKCJA OBSŁUGI HT60TV Ardo

Pragniemy skorzysta c okazji i serdecznie podzickowa za zakupienie naszego produktu, oraz zyczyc zadowolenia z loro uzytkowania. Jesteśmy pewni, ze to nowe urzadzenie - nowoczesne, funkcjonalne i practyczne - wykonane z materialów najlepszej jakosci, jak najlepiej spelni Państwa potrzeby. Eksploatacia urzadzenia jest latawa, jakznak zanim przystapią Państwo do loro uzytkowania, prosimy o dokladyne zapoznanie sie ztrecią niniejszej instrukczy.

Urzadzenie to powinno byc instalowane zgodnie z obowiazujacym sprawem i uzytkowane tylko w dobrze wentylowanych pomieszczeniach. Przed zainstalowaniem i uzyciem nalezy przyecztyac instrukcje.

Uwaga!

Tylko osoba posiadajca stosowne uprawnienia要去 dokonać przyłączenia, regulacci i napraw urzadzenia! Naleź zȩdać potwierdzenia czynnosci przyłączenia i regulacci kuchni na karcie gwarancynej.

Brak potwierdzenia UNIEWAZNIA KARTE GWARANCYJNA

UWAGI OGOLNE

Zachecamy Państwa do zapoznania są z niniejsza instrukacja oblsugi przystanowianiem i uzytkowaniem płyty. Bardzo zaść jest aby instrukacja oblsugi została zachowana razem z urzadzeniem w przypadku jakichkolwiek wąpliwość w przyszȩsci. Jeśli urzadzenia miałoby być przybekazane lub spreźedane innemu uzytkowników bardzo zaść jest aby instrukacja oblsugi została zachowana razem ze spreźtem. Ułatwi to prawidłoweve uzytkOWanie oraz stosowanie są do wszelkich ostrzeżen.

Urzadzenie to jest zaliczane do 3-ciej klasy i zostalo stworzone do uzytku nieprofesjonalneo, przy osoby prywatne w mieszkaniach.

Niniejszy sprezt jest zgodny z nastepujacymi Dyrektywami:

EEC 90/396 (Gaz) EEC 73/23 i 93/68 (Niskie Cisnienie)

2006/95/CE (Kompatabilnosć Elektromagnetyczna) EEC 89/109 (Kontakt z przywność)

• Montaž musi bye wykonany przy wykwalifikowy personnel, znajcy obwiazujuce normy instalacyjne.
• Urzadzenia zostalo wykonane w celu uzytkowania przyez osoby dorosle.
• Nalezy uwazać aby;dzieci nie zblżaly sie do urzadzenia z zamiarem jabawy.
• W momencie pracy urzadzenia caly czas nalezy pilnowac daneci przypebywaniem w povlizu oraz dotykaniem powierzchni, ktore sa gorace.
• Przed podłaczeniem spreźtu do gazu naleź sprawdzić zzy zostān odpowiednio wyregulowy w oparciu o rodzaj wykorzystwyanego gazu (zob. paragraf „instalacja”)
• Przed przystapieniem do konserwacci lub czyszczenia sązy odłaczyc urzadzenia od sieci elektrycznej i pożekacja na是我的o ochlodzenia.
• Naleź pamiętać o odpwiednej wentylacji pomieszczenia, w króym uzytkowane jest urzadzenia. Słaba wentylacja powoduje niski poziom tenu.
• Dłuszse i intensywne uzytkowanie wymaga dodatkowej wietrzenia np. otwarcia okna lub jesti istnieje zwiększenia mocy zasysania.
• Produktory spalania musza byc wciagane na zewnatrz poprzez okapzasysajcy lub wentylator elektryczny (zob. paragraf ,instalacja").
• W razie koniecznosci przyepamadzenia napraw lub modyfikacje sązy zworcie są do autoryzowanego Punktu Serwisu Techniczkiego wymagajć zastosowania oryginalnych czemuignych.

UWAGA!!!

Jesli plyta jest wyposzażona w szklanaPokrywe, moze ona peknac pod wplywem ciepla. Przed przykryciem plyty nalezy zawsze wylączyc wszystkie palniki i odczekać kilka minut.

Producent nie ponosi odpowiedzialnosci za ewentualne szkody dotyczrzechy lub osobwynikajace z nieprawidlowej instalacji lub niewlasciwej eksploatacji urzadzenia

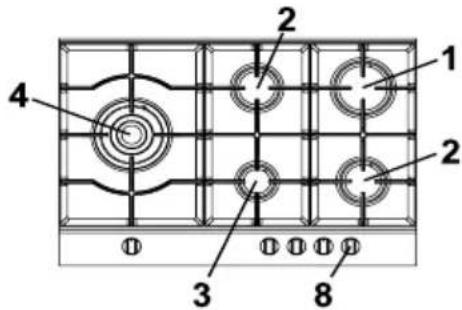

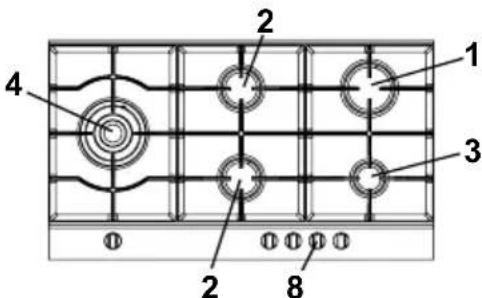

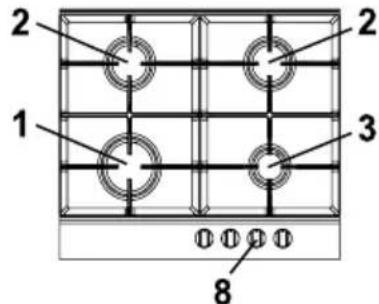

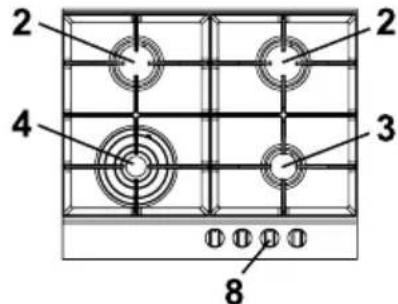

1 Palnik szybko gotujacy 3000 W
2 Palnik sredni 1750 W
3 Palnik pomocniczy 1000 W

4 Palnik Potrójna Korona 3800 W
8 Pokretto sterowania palnika

LABELA Z CHARACTERYSTYKA TECHNICZNA

PALNIKI		GAS1/100 mm 1/100 mm Max. Min.	ŚRI SI N I E	WYDAJNO S C CIEPLNA		ŚREDNICA DYSZY	ŚREDNICA BY-PASS POKR E T L A	WYDAJNO S C CIEPLNA (W)
N N	AZWA mbar g/h L/h
1	SZYB KI	G20	20	-	290	115Y	Reg.	3000	950
2	PÓ L S Z Y B K I	G20	20	-	165	97Z	Reg.	1750	600
3	POMOCNICZY	G20	20	-	99	72X	Reg.	1000	450
4	POT R O J N A KORONA	G20	20	-	367	135K	Reg.	3800	2100

Produkt ten jest zgodny z dyrektywa europejska 2002/96/EC.

Symbol przykreslonego kosza na produktie oznacza, ze nie wolno go traktowac jak innych odpadów domowych. Naleź yoda go do wlasciwo go punktu skupu surowców wtórnych zajmujacych są złomowanym sprzȩtem elektrycznym i elektronicznym lub do spreżawcy w momencie zakupenia nowego urzadzenia.

Uzytkownik jest odpowiedzialny za dostarczenia urzadzenia do wlasciwego punktu w celu zlomowania, w przypadku nie zastosowania sie do tego nakazu要去 zaostuukarany wedlug obowiazujacych przypeisow dotycznych oppadow. Wlasciwa utylizacja i zlomowanie pomaga w eliminatori niedkorzystnego wplywu zlomowanych produktow na zdrowie oraz srodowisko naturalne. Aby uzyska szczegołowedane dane dotyczome zwiwosci recyklingu niniejszego urzadzenia, nalezy skontaktowa zlokalmnym urzemmiasta, sluzbami oczyszczania miasta lub sklepem, w ktorym produkt zostat zakupiony.

INSTRUKCJE DLA UZYTKOWNIKA

lstotne jest aby wzystkie dzialania zwiazane z instalacja, regulacja, dostosowaniem do odpowiedniago typu gazu były wykonywane przyez wydkwalifikowy.personel, znajcy obłowazujuce normy instalacyjne. Szczegolowe instrukcje są opisane w czȩci przyeznaczonej dla instalatora.

UZYCIE PALNIKOW

Symbole nadrukowane obokPokretet wskazuja zaleznosc pomiedzy palnikiem oraz Pokretlem.

Zapalanie automatyczne bez zaworu

OdpowiedniePokretto nalezy przekrecic w strone przeciwn do wskazowek zegara az do pozycj najwiekszego plomienia (duzy plomien rys.1) iwcisnacPokretto.

Zapalanie automatyczne z zaworem

OdpowiedniePokretlo nalezy przekrecicw strone przeciwn do wskazowek zegara az do pozycjnajwiekszego plomenia (duzy plomien rys.1) iwcisnacPokretto.Przytrzymac przyez ok.6 sekund aby urzadzenie utrzymwa lo plomen automatycznie.

Uzycie palników

Aby zmiejszycz użycie gazu oraz zȩkszyc wydajnosć urzadzenia naleź y kamiąć o stosowaniu nacznę o srednicy odpowiadajść palnikowy (zob. tabela poniȩj), w tak)i spośob aby plomien pod naczyniem nie wychodzil spod dna. (rys. 2). Dodatkowoazoleca sie uzywanie najwęskszego natażenia plomienia aby szybko doprowadzić do wrzzenia płyny oraz zredukowanego w celu podgrzania potraw lub utrzymania temperatury wrzenia. Wszystkie stopnie natażenia plomienia musza byc wybierane międź poźycjam duź plomien a maly plomien, nigdy międź poźycja duź plomien a punktem wylączenia.

W przypadku braku napiecia moziwe jest zapalenie palników za pomocza zapałek, ustawiajac pokretlo w pozycji największego plomienia (duzy plomien rys.1).

Palniki Moc (W) Ø	Naczyń
Mały 1000 10 - 14 cm
Średni 1750 16 - 18 cm
Szybko gotujczy 300	0 20 - 22 cm
Potrójna Korona 380	0 24 - 26 cm

Ostrzeżenia

• Zawsze naleź sprawdzaćczyPokretla są w pozycji wylączonej (rys.1) podczas gdyNie korzystamy z urzadzenia.
• W przypadku zgaśmiecia plomenia zawór bezpieczędsta, po kilku sekundach, automatycznie zablokuje dopły w gazu. Aby przywoćić działanie palnika naleź yustawic Pokretlo w pozycji zapalania (duzy plomien) i nacinność.

• Podczas gotowania z uzyciem tuszczów lub olejłowalezy uwazac gdyzt podczas podgrzewania moga sie zapalic.

• Nie wolno uzywać sprayów w popcornu dzialajęcego urzadzenia.

• Na palnikach nie wolno klasc naczyn niestabilnych lub zdeformowych poniewaz moga spasci wylac swoja zawartosci.
• Nalezy upewnić sie, ze uchwyty od naczyn sąustawione prawidłowo.
• Kiedy sie zapala palnik nalezy upewnic sie, ze płomien jest regularny, przyzdjeciem z ognia naczyn trzeba zawsze zmiejeśczy ogień lub zgasic go.

CZYSZCENIE

Przed kaźda interwencja danezy wyłaczyc urzadzenia z sieci elektrycznej. Zaleca są aby podczas wykonywanych czynnosci urzadzenia bylo wystudzone.

Częsci emaliowane

Częsci emaliowane musza byc myte gąbka i woda z mydlem lub innym delikatnym detergentem.

Nie uzywać materialów, króre moga zarysownik powierzchnie urzadzenia lub korozje. Nie naleź pozwalać na dduźsy kontakt powierzchni emaliowanych z takimi substancjami jak suk z cytryny, pomidor, ocet, kawa i mleko.

Częsci stałowe

Częsci stalowe moga zabarwić sie sążeli pozostano w dędyszym kontakcie z woda wapienna lub agresywnymi detergentami.

Zaleca sie mycie woda z mydlem oraz suszenie za pomocamaierkkiej szmatki. Polysk przyna utrzymać poprzej okresowe uzycie odpowiednich produktow chemicznych, dostepnych na rynku.

Palniki i ruszty

Te częsci moga byc zdjete aby ułatwoć czyszczenie. Palniki musza byc myte gąkā i woda z mydlem, dobrze osuszone i włozone z powrotem idealmie na swoim!"); Pamiętać aby otwory wylotowe plomieniNie były zatkane. Naleź y pamietć aby sonda zaworu bezpieczędsta i elektroda zapalajacja były zawsze dobrze czyszczone co zapewnia optymalne funkcjonowanie urzadzenia. Ruszty moga byc myte w zmywarce.

Pokretta palników

Ewentualne smarowanie palnikow musi byc\ przeprowadzone jedynie przyez wykwalifikowy\ personel.

W przypadku unieruchomienia lub innych anomalii w funkcionowaniuPokretet nalezy zglosic sie do Autoryzowanego Serwisu

INSTRUKCJE DLA INSTALLATORA

Instalacja, przyerbKI, serwis, czyli wzystkie czynnosci opisane w ponieszyszym rozdziale musza byc dokonywane tylko i wyłacznie przyez wykwalifikowanych instalatorów posiadajych odpowiednie uprawnienia. Będna instalacja要去 doprowadzic do szkód i wypadków. W przyypadku blędnej lub niewlasciwej instalacji ani producent ani dystrybutor nie ponosi zadnej odpowiedzialnosci. Podlączenie kuchenki do instalacji gazowej oraz warunki wentylacji pomieszczeni musza byc zgodne z Rozporzadzeniem Ministra Infrastruktury z dnia 12.01.2002 (Dz. U. Nr75, poz. 690, 15.06.2002). Producent nie ponosi odpowiedzialnosci za szkody powstały w skutek blędnej instalacji lub regulaci urzadzenia.

INSTALACJA

Montaż plyty

Urzadzenie zostalo wykonane w celu zabadowy w meblach odpornych na cieplo.

Sciany mebli musza wytrzymywać wzrost temperatury do 75^ oprocz temperatury otoczenia. Pfytmaj stopién zabezpieczenia przydniemym przyegrzaniem typu Y,acious zostac zainstalowane tylko na jedernej scianie bocznej (z prawej lub lewej strony pfy).Nalezy unika instalaci urzadzenia w puzzulu materialów latwopolnych jak zaśony, firanki lub scierki, etc.

Nalezy wykonac otwor w meblu o wymiarach takich jak na rysunku 3 zachowujac odstep minimum 50mm od brzegu urzadzenia do scian przylegajacych.

MODEL L (mm)	P (mm)
HT60V - HT60TV 560	480
HT75V 700 480
HT95V 860 480

Odleglosc od ewentualnego daszku znajdujacego sie nad plyta musiwynosic minimum 760 mm.

Zaleca sie izolamente pomiedzy urzadzeniem a meblem, znajdujacym sie pod spodem zichawiajac przyestrzen podcijsnieniowa minimum 10 mm. (rys.4)

W przypadku zamontowania pod spodem piekarnika konieczne jest zabezpieczenia instalacji zgodnie zobowiazujacymi normami bezpiecznych.

Nalezy zworcić szczególna uwage zeby kabel elektryczny i rura doprowadzajca nie zostaly umieszczone w taki sposob aby nie miały stycznosci z gorącymi częsciami obudowy piekarnika. Ponadto, w przypadku instalacji nad piekarnikiem bez wentylacji chłodźacej w celu uzolniwenia odpowiedniego obiegu powietrza powinny być przewidziane odpowiednie otwory wentylacyjne wchodźace o przyzekroju co najmiej 200 cm² i wychodźace o przyzekroju co najmiej 60 cm².

Uwaga!

Częsci opakowania (karton, woreczki plastikowe, styropian, gwoźcie,...) nie naleź pożostawiac w zasięgu daneci, poniewź moga one spowodowej

zagrozenie.

Wbudowanie urzadzenia

Kazda plya kuchenna jest wyposażona w spejalna usczelkie. Dodatkowo do urzadzenia doctazone są zaczepy sluźace do zamontowania plya. Wazoleński od typu dna, doctazone są odpowiednie zaczepy (zaczech A lub zaczech B). W celu montazu naleźy postepować w sposob nastepujacy:

-Zdjac z pIytpalniki orazruszty.

• Odwrócić urzadzenia i rozciąnac wzdłusz zewétrznego br眩gu uszczelke S (rys.5).

• Do otworu mebla nalezy wlozyc pIyte, wypośrodkowac ja oraz przymocowac za pomocaj srub V zaczepow G (zob. rys. 6/6A).

MIEJSCE INSTALLACJI

UWAGA!

Podczas uzytkowania płyty kuchennej gazowej wydzielane jest ciepło oraz wilgoć. Pomieszczenie, w którym zainstalowane zostalo urzadzenia powinno posiadać odpowiednia (zgodna z wymogami Prawa Budowlanego) wentylȩcie nawiewno - wywiewna np. grawitacyjna (rys. 3).

UWAGA!

W przypadku zastosowania wentylacji mechanicznej pomieszczenie musi spelniac wszystkie wymagania dla tego typu wentylacji uregulowane przyepisami Prawa Budowlanego (rys. 4 i 5).

Przy intensywnym i dlugim wykorzystwyaniu urzadzenia, powinno sie rownie z korzysta c z dodatkowych metod wentylacji.

Naturalny doplyw powietrza do pomieszczenia musi nastepować droga bezposrednia przyez otwarte okna lub drzwi wychodzace na zewnatrz lub poprzej osobne lub zbiorowe Rozgaleziona kanaly wentylacyjne. Otwory wentylacyjne musza posiadać przyzekraj uzytkowy o co najmiej 100 cm² i musza byc zabezpieczone przydzadukowym zatkaniem (ochronaw postaci kratek lub siatek metalowych). Dla urzadzen nie posiadajych zaworów bezpieczenstwa na plicie roboczej, przyzekroje otworów wentylacyjnych musza byc podwojone do minimum 200 cm². Doplyw powietrzaMZe natapować, rowniez droga

INSTRUKCJE DLA INSTALLATORA

niebezposrednia, tzn. z pomieszczene znajdujacych sie obok tego, w którym zainstalowane jest urzadzenie, pod warunkiem, ze pomieszczenia te posiadaja bezposrednia wentylacje, nie są narażone na poźary i nie sąPokojem sypialnym. Przepłwy powietrza między Polskim pomieszczeniem a pomieszczeniem, gdzie znajduje sie sprzęt musi nastepować swobodnie przy bez state otwory (uzyskane ewentualnie poprzej odpowiednie zwiekszenie szczeliny pomiedzy drzwami a podłoga). Pomieszczenia, w którym zainstalowany jest sprzȩ musi posiadać system odpradowania na zewnatrz wyziewów spalania w postaci okapu lub elektrrowentylatora, który fungcjonije przy wączeniu sprzȩtu, musi spełnić wszystkie wymagania dla tego typu wentylacji uregulowanie przechisami Prawa Budowlanego.

Podlącenie gazu

Nalezy upewnic sie, ze urzadzenie jest przystosowan do wykorzystwyanego typu gazu (zob. etykiete na spodzie urzadzenia).

Naleź odniaśc sie do wskazówek zawartych w paragrafie „Zmiana i regulacja gazu" w celu ewentualnégo przystosowania do innych rodzajów gazu.

Urzadzenie musi byc podlaczone do instalacji gazowej za pomocza sztywnego, metalowego przyzewodu rurowego lub rur stalowych przy scianie zgodnie zobowiazujacymi normami.

Niekotre modele posiadajodatkowo zlauszki:edula cylindryczna A,druga stozkowa B (rys.7).Nalezy wybrać odpowiednia zlauszke wazoleński od kraju, w ktorym urzadzenia jest instalowane.

Podłaczenia nie sągowć zadnych przyȩczenia w aparaturze.

Na zakońcenie instalacji nalewy sprawdzić uszczelnienie wzystkich polączenia za pomocar roztworu mydlanego.

Podlączenia elektryczne

Podłaczenia do sieci elektrycznej musi zostac wykonane przyż wykalifikowy personel oraz w zgodzie z wymaganiani norm instalacyjnych. Napiecie elektryczne w urzadzeniu musi odpowiadc tym wskazanym na etykiecie na spodzie urzadzenia.

Naleź sprawdzićczy urzadzenia elektryczne jest zaopatrzone w skuteczne uziemienie wedlug norm oraz przyepsów prawnych. Uziemienie jest obłowiazkowe.

Jesli urzadzenie nie jest wyposazone we wtyczkne nały przyłączyc do kabla zasilajAcego wtyczke standardowa.

Mozliwe jest bezpos省教育nie podłaczenia dosieci elektrycznej poprzej załozenia wyłącznika

wielobiegunowego zminimalnym otwarciem styków rornym 3 mm.

ZMIANA I REGULACJA GAZU

INSTALACJA PLYTY

URZADZENIE FABRYCNIE ZOSTALO PRZYSTOSOWANE JEDYNIE DO GAZU E (G20 Z CISNIENIEM 20 mbar).

UWAGA!!! NIE JEST DOZWOLONA ZMIANA RODZAJU GAZUI

Regulacja palników

Regulazioni pozyciji „minimum" musi wykonana poprawnie a płomien musi pozostac zapalony dazu podczas szybkiego przyzejcia z pozycji najwększego płomienia dominimalné.

Jesli to nie nastepuje konieczne jest wyregulowanie najmiejszego natezenia plomenia w nastepujacy sposob:

• Zapalic palnik
• Przekrecić Pokretlo do pozycji najmiejszego plomienia
  -ZdjacPokretto z trzonu kurka
• Wlozyc srobokret C w do otworu F lub z boku trzonu zaworu (rys.9) i przykrecić srubé by-pass az do poprawné wyregulowania nateżenia najmiejszego plomienia

KONSERWACJA

Wymiana kabla zasilajacego

W przypadku wymiany kabla zasilajacego powinno sie uzywac kabla typu H05VV-F lub H05RR-F o przykroju 3 × 0.75 ~mm^2 .

Podłaczenia do skrzynki zaciskowej musi zostadc wykonane tak jak na rys. 10/10A:

kabel L brazowy (faza)

kabel N niebieski (neutralny)

kabel Zielonoźóły (uziemiajacency)

Producent nie ponosi czadnej odpowiedzialnosci za szkodywynikajace z niescislosci oraz bldehy powstaych w druku zawartych w tej instrukcji obslugi. Zastrzega sarebie rornyiez prawo do wpwadzania modyfikacji produktu bezzmian podstawowych cech dotyczychdzaia i bezpieczenstwa.

SERWIS TECHNICZNY I CZESCI ZAMIENNE

Urzadzenie to, zanim opusci to fabryke, przyszlo szereg testów kontrolnych przypegowadzonych przy wykwalifikowanych spezialistów tak, aby zagwarantowejバー jak najepsze dzialanie.

Oryginalne częsci zamienne znajda Państwo w naszych autoryzowanych Punktach Serwisowych. Wszelkie konieczne naprawyczy regulacja powinny byc wykonywane przy zwykalifikowanych spezialistów.

Z tego powodu zalecamy, aby zwracali sie Państwo do najbliszego autoryzowanego Punktu Serwisowej, podaję markę, model, numer fabryczny i robzaj usterki. Dane dotyczze urzadzenia są wytloczzone na tabliczce znamionowej,znajdujȩje są w tylnej czȩci urzadzenia.

Informacja te pozwola pracowników serwisu zaopatrzychość w odgowiednie czemu zamienne i w konsekwenci zapewnia dokonie szybkiej i skutecznej naprawy. Radzimi, aby zawsze mieli Państwo pod reka nastepujuce dane:

MARKA:

MODEL:

NR FABRYCZNY:

Podczas napraw gwarancyjnych wymagane jest przystawienie dokumentu zakupu (faktury lub rachunku) uprawniaja嘴角 do skorzystania z gwarancji oraz podstemplowanej przy bez punkt sprezedź y karty gwarancyjnej.

Nie posiadanie wymaganych dokumentów powoduje utrata prawa do napraw gwarancyjnych.

• Jakiekolwiek modyfikacja, naprawy wykonane przyze obce serwistyNie autoryzowane przyez ARDO S.A. lub osoby postronne powoduja utrata spraw gwarancyjnych w okresie trwania gwarancji.

• Uszkodzenia mechaniczne lub uszkodzenia powstate wskutek blędnego lub niewlasciwogo uzytkowania urzadzenia powoduź utrata, spraw gwarancyjnych.

W przypadku koniecznosci skontaktowania sie z serwisem, prosimy dzwonić pod numer infolinii:

• ARDO S.A. Warszawa Infolinia 0801 676 673
