Type de produit	Kit séparé (woofer + tweeter) pour voiture
Marque	Focal
Modèle	Universal ISN 165
Diamètre du woofer	165 mm (6.5 pouces)
Type de tweeter	À dôme inversé (TN42 ou similaire)
Impédance	4 ohms
Puissance admissible RMS	80 W
Puissance crête	160 W
Sensibilité	91 dB (2,83 V/1 m)
Réponse en fréquence	55 Hz – 25 kHz
Matériau de la membrane	Polyglass (woofer) / Polyéthylène (tweeter)
Accessoires inclus	Supports de tweeter, clips de fixation, câbles, prise ISO, signature Focal adhésive
Utilisation prévue	Installation dans des emplacements d'origine ou sur mesure
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et les produits abrasifs
Sécurité	Ne pas écouter à plus de 110 dB en continu ; risque de lésions auditives au-delà de 130 dB
Garantie	2 ans (France) ; conditions variables selon le pays
Pays de fabrication	France

FOIRE AUX QUESTIONS - Universal ISN 165 FOCAL

Comment installer le tweeter ?

Utilisez les supports fournis (orienté ou flush). Branchez le fil 'display' pour démonstration ou 'car' pour véhicule. Le fil non repéré est la masse.

Puis-je retirer le cache moteur du woofer ?

Oui, dans les espaces restreints, vous pouvez enlever le capot en caoutchouc pour faciliter l'encastrement.

Quel type de câblage utiliser ?

Deux options : woofer + câble directement, ou woofer + câble + prise ISO pour compatibilité avec certaines marques.

Comment monter le woofer sans grille ?

Les kits sont vendus sans grille ; vous remontez la garniture de portière. Utilisez les clips de fixation fournis (par l'avant ou l'arrière).

Quelle est la puissance recommandée pour l'amplificateur ?

Un ampli délivrant 40 à 100 W RMS par canal est idéal. Respectez l'impédance de 4 ohms.

Comment valider la garantie ?

Retournez la page de garantie dans les 10 jours à l'adresse indiquée ou enregistrez votre produit en ligne sur www.focal.com/garantie.

Que faire en cas de problème ?

Contactez votre revendeur Focal. Si le produit est sous garantie, l'expédition est à vos frais mais le retour est franco.

Puis-je utiliser ces haut-parleurs avec un autoradio d'origine ?

Oui, grâce à la prise ISO en option. Vérifiez la compatibilité de l'emplacement et l'espace de montage.

Quels sont les risques d'écoute à fort volume ?

L'écoute prolongée au-delà de 110 dB peut endommager l'audition. Des pics à 130 dB peuvent causer des lésions irréversibles.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec. Évitez l'eau, les solvants et les produits nettoyants agressifs.

MODE D'EMPLOI Universal ISN 165 FOCAL

User manual / Manuel d'utilisation

English page 3

Français page 10

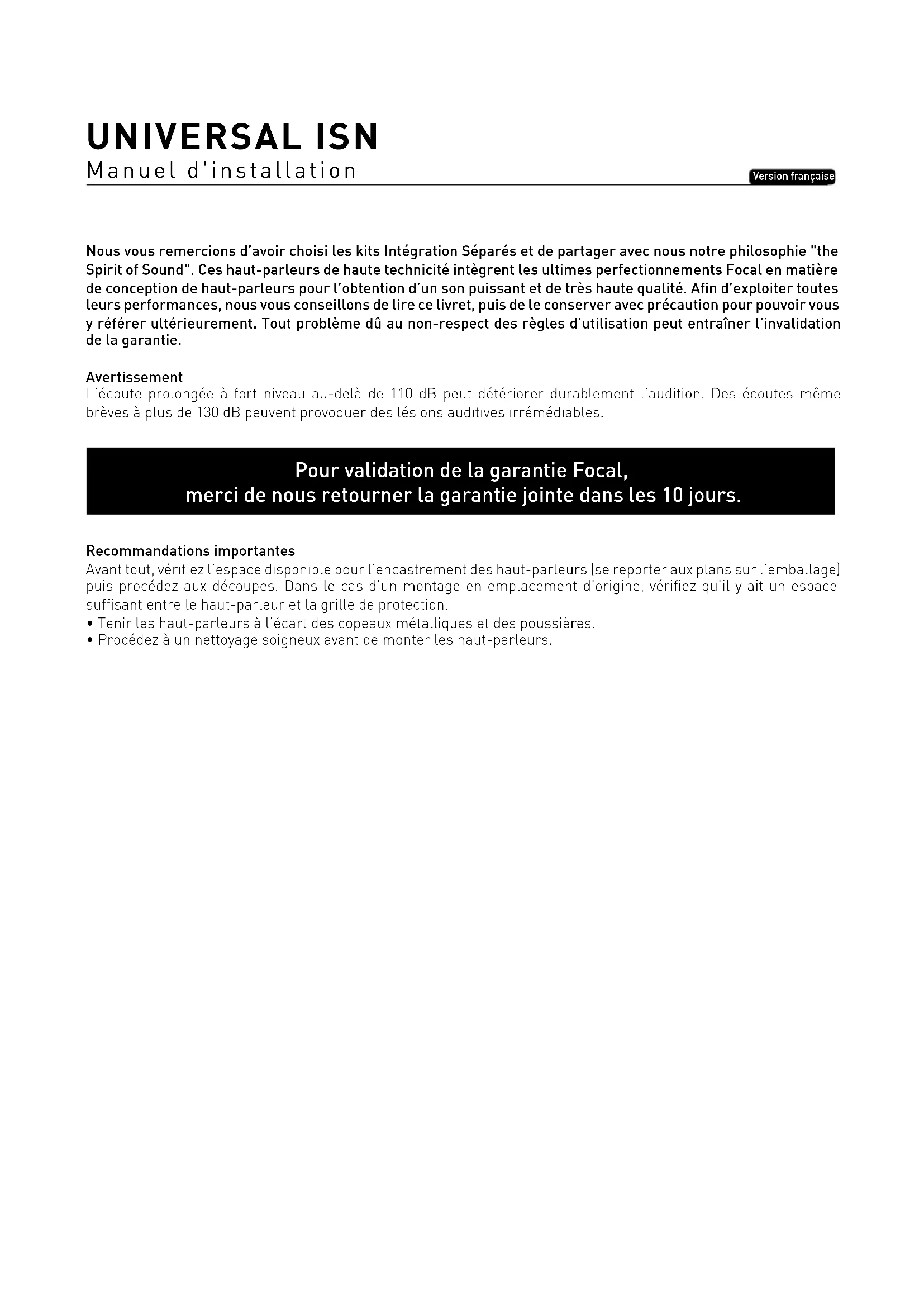

Nous you remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicity integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualite. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec precaution pour pouvoir vous y referrer ulterieurement. Tout probleme du au non-respect des regles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Recommendations importantes

Avont tout, verifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur I'emballage) puis procededez aux decoupes. Dans le cas d'un montage en emplacement d'origine, verifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'ecart des copeaux métalliques et des poussières.
• Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

Tweeter

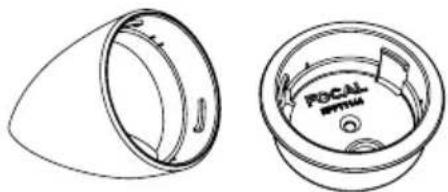

1/ Accessoires tweeter (support orienté et montage flush)

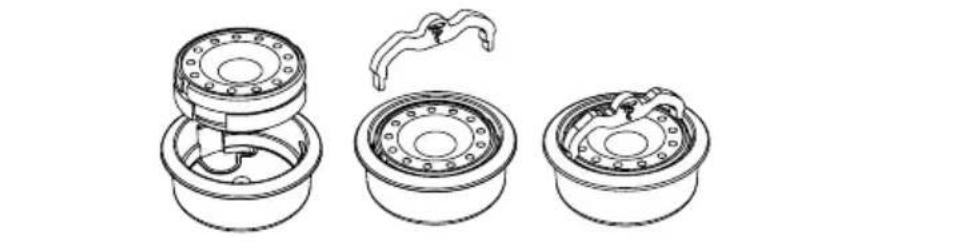

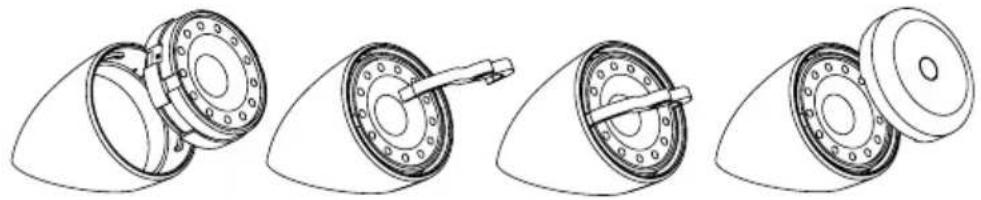

2/ Montage du tweeteter dans les supports

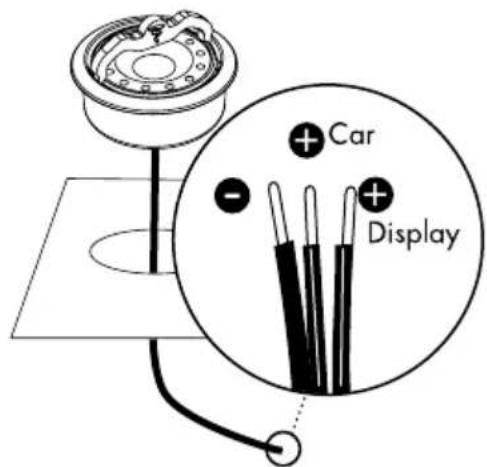

3/ Connection tweeter

Pour une installation sur unPRESENToir de démonstration:branchez le fil "display

Pour le branchement dans un vehicule : branchez le fil "car"

Le fil non repéré reste la masse dans les 2 cas de branchement.

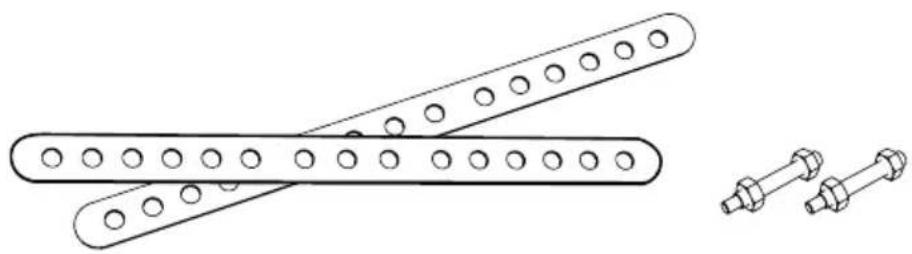

4/ Accessoires pour faciliter le montage du tweeteter dans les emplacements d'origine

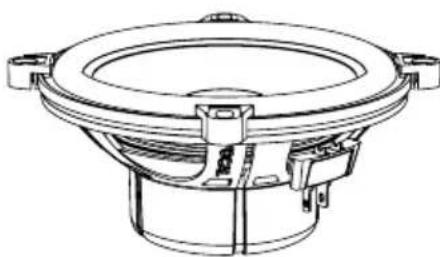

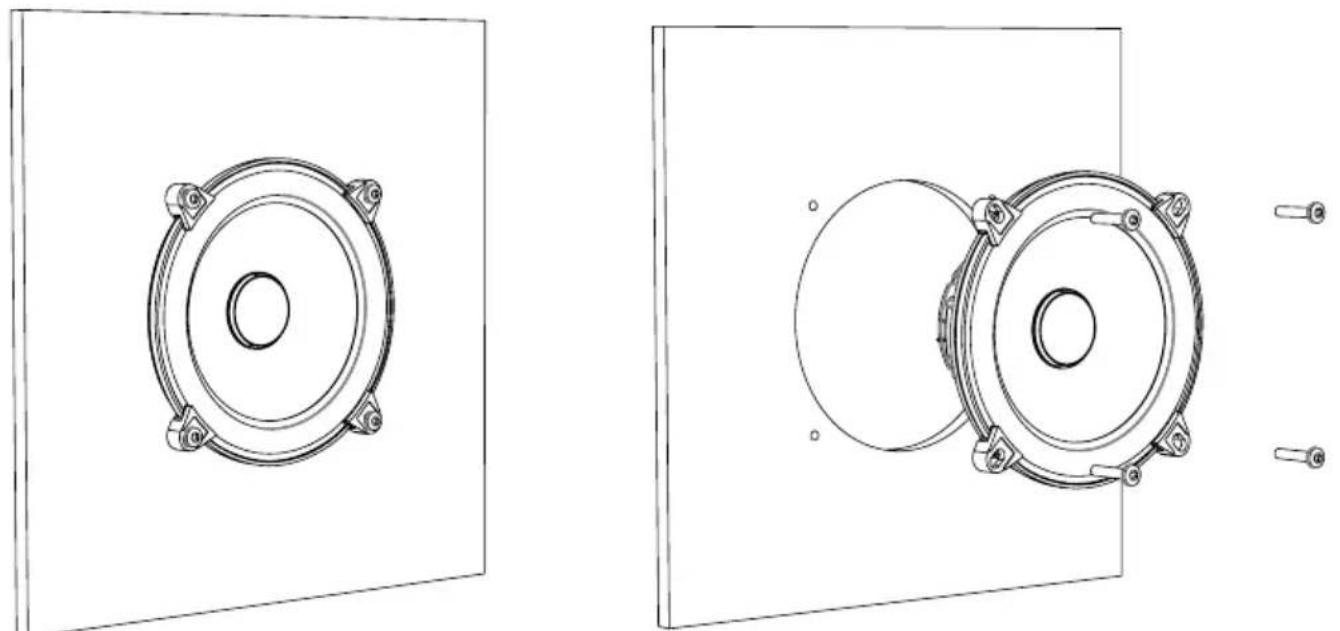

1/ Assemblage du woofer dans un emplacement (sans grille)

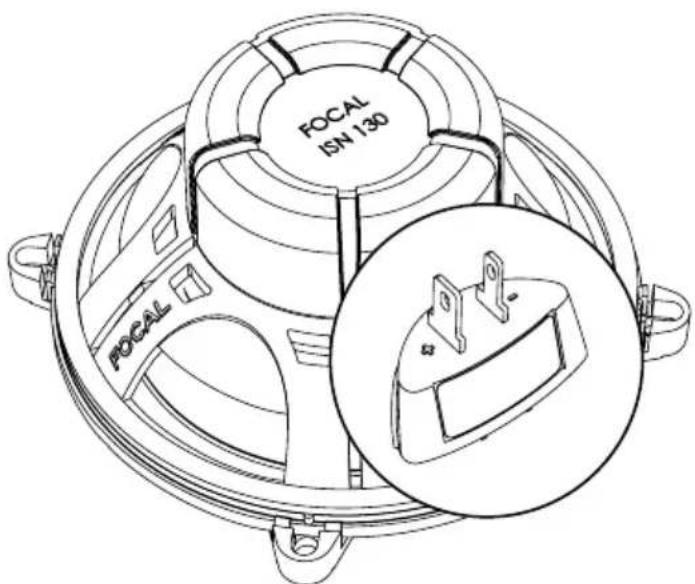

2/Vue arriere du bornier (repere ++ et -

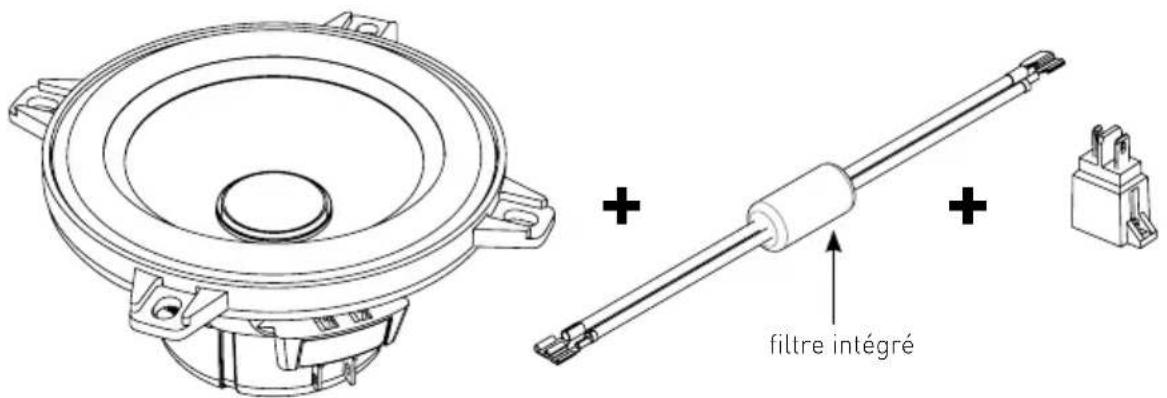

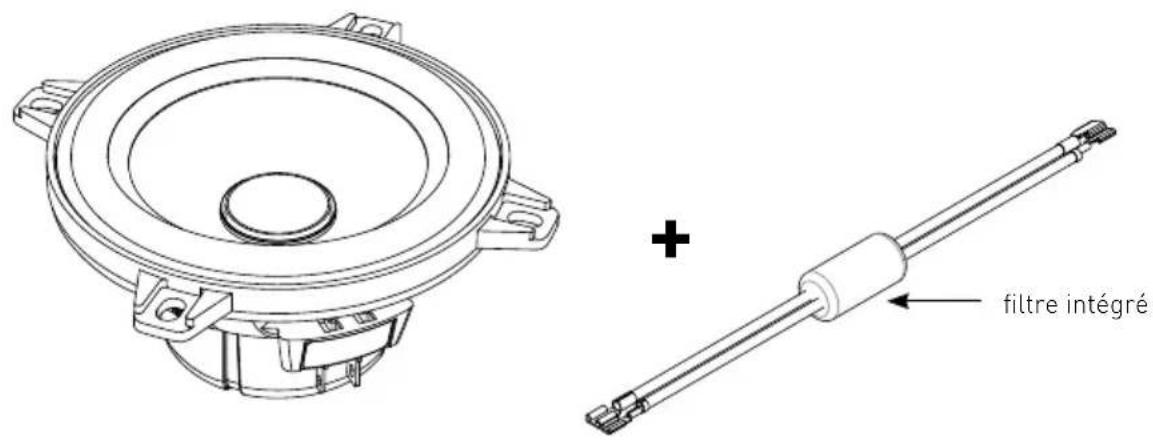

3/ Montage Woofer + fil / fille : 2 options de montage possibles

Cas n°1 (woofer + cable)

Cas n°2 (woofer + cable +prise ISO pour être compatible avec certaines marques de vehicules)

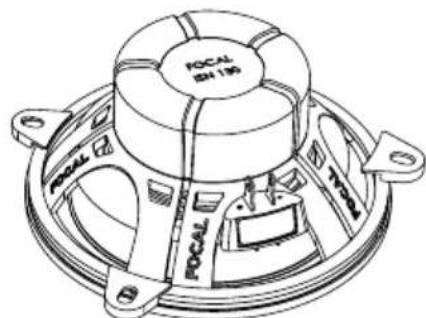

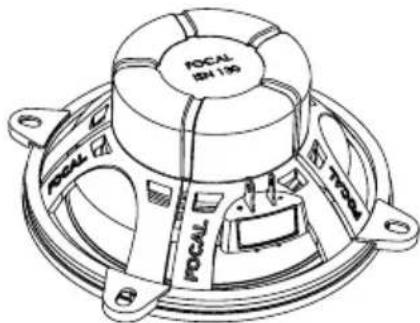

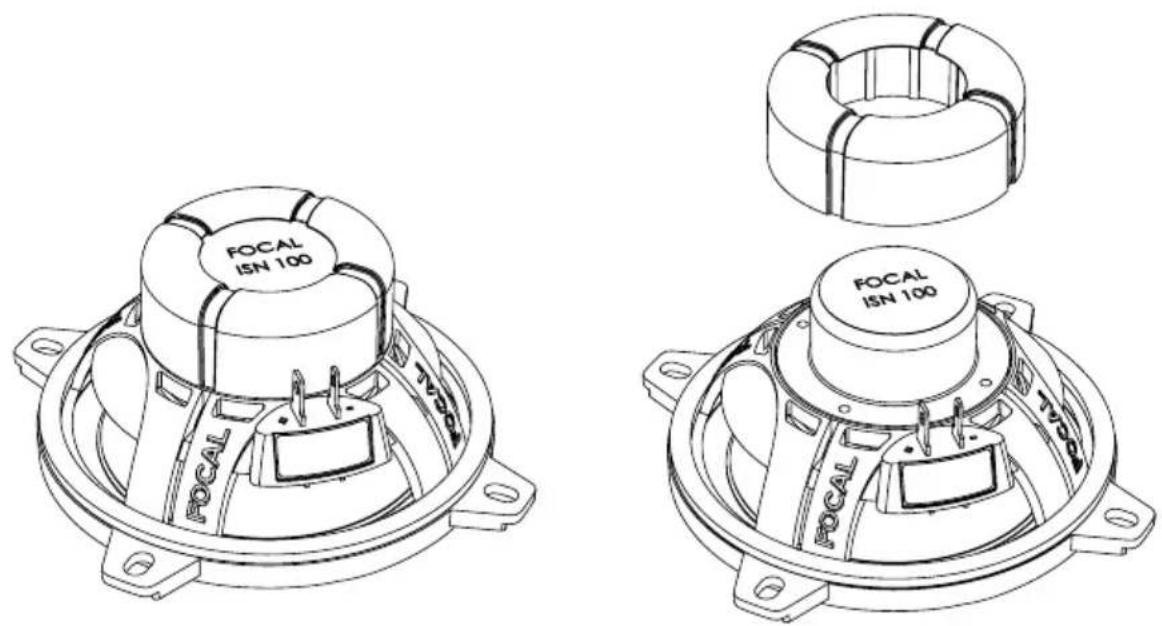

4/Vue arriere du moteur avec/sans capot caoutchouc

Dans le cas d'un montage dans des espaces très compacts, vous pouze enlever le cache moteur caoutchouc afin de pouvoir intégrer au besoin le woofer dans l'emplacement d'origine.

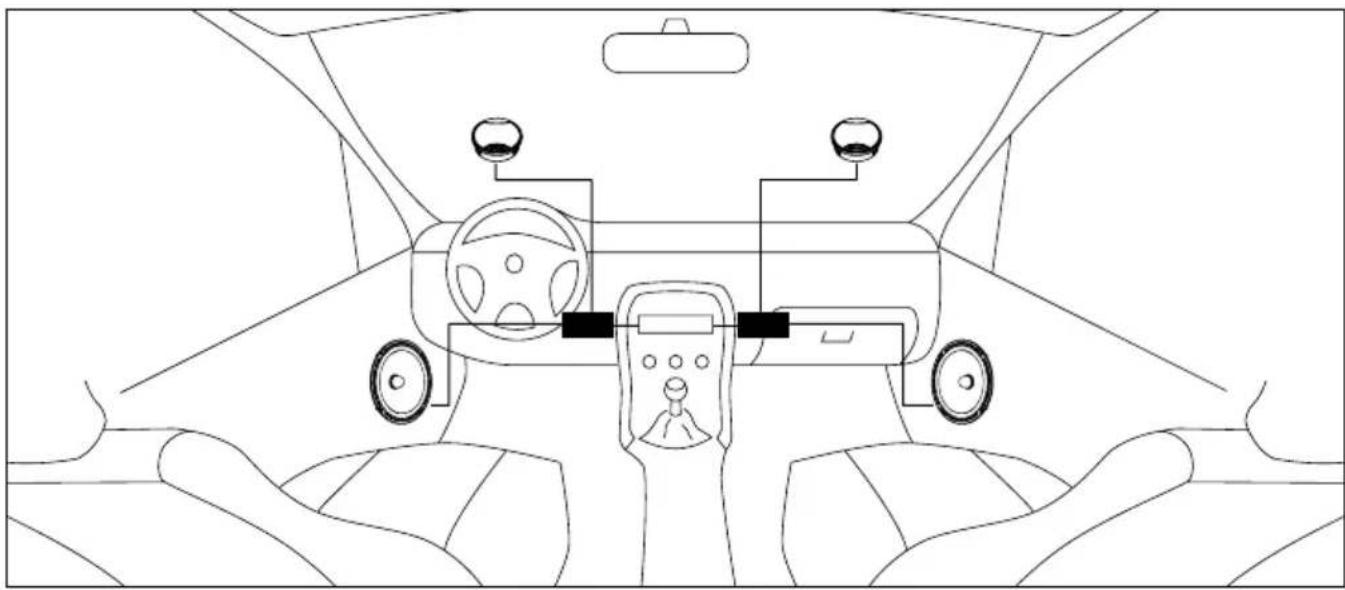

5/Vue de I installation complete dans le vehicules

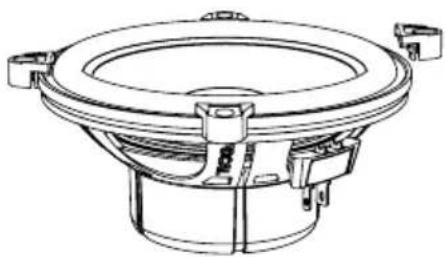

2/ Montage des clips de fixation

Le woofer du ISN130 est livre avec des clips de fixation pour un montage par l'avant ou par l'arriere. Fixation par 2/3 ou clips possible (Exemple 2 clips à 180^ sur les vehicules de la marque Renault@)

3/ Accessoires

Ces kits destinés à se loger plus facilement dans les emplacements d'origine sont vendus sans grille (remontage de la garniture de portière). Une signature Focal est inclus dans chaque kit (support aluminium diamond cutting+adhésif). Cette signature peut être apposée par exemple dans votre vehicule sur les emplacements en portières

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie
