Caractéristiques techniques	Haut-parleur coaxial de 13 cm, puissance maximale de 120 Watts, impédance de 4 Ohms, réponse en fréquence de 60 Hz à 20 kHz, sensibilité de 90 dB.
Utilisation	Conçu pour une installation dans des véhicules, compatible avec la plupart des autoradios, idéal pour améliorer la qualité sonore de votre système audio automobile.
Maintenance et réparation	Nettoyer régulièrement les grilles et les membranes avec un chiffon doux, vérifier les connexions électriques pour éviter les faux contacts.
Sécurité	Ne pas exposer les haut-parleurs à des températures extrêmes ou à l'humidité, éviter de dépasser la puissance maximale pour prévenir les dommages.
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel pour de meilleures performances, disponible en plusieurs coloris.

FOIRE AUX QUESTIONS - Universal ISS 570 FOCAL

Comment installer les haut-parleurs FOCAL Universal ISS 570 dans ma voiture ?

Pour installer les FOCAL ISS 570, commencez par retirer les anciens haut-parleurs. Connectez les fils du nouveau haut-parleur aux connexions appropriées, puis fixez-le à l'emplacement prévu en utilisant les vis fournies. Assurez-vous que le haut-parleur est bien sécurisé.

Quels sont les dimensions des haut-parleurs FOCAL Universal ISS 570 ?

Les FOCAL ISS 570 mesurent 13 cm de diamètre pour la partie woofer et 1,9 cm pour le tweeter. Assurez-vous que votre emplacement est compatible avec ces dimensions avant l'achat.

Quelle est la puissance maximale des haut-parleurs FOCAL Universal ISS 570 ?

Les haut-parleurs FOCAL ISS 570 ont une puissance maximale de 120 watts, avec une puissance nominale de 60 watts RMS.

Comment puis-je améliorer la qualité sonore de mes haut-parleurs FOCAL ISS 570 ?

Pour améliorer la qualité sonore, assurez-vous que les haut-parleurs sont correctement installés et étanches. Vous pouvez également ajuster les paramètres de votre autoradio pour optimiser les basses et les aigus.

Les haut-parleurs FOCAL ISS 570 sont-ils compatibles avec tous les autoradios ?

Oui, les FOCAL ISS 570 sont compatibles avec la plupart des autoradios standard, mais il est conseillé de vérifier la puissance de sortie de votre autoradio pour garantir une performance optimale.

Que faire si mes haut-parleurs FOCAL ISS 570 ne fonctionnent pas ?

Vérifiez d'abord toutes les connexions pour vous assurer qu'elles sont sécurisées. Testez vos haut-parleurs avec une autre source audio pour exclure un problème avec votre autoradio. Si le problème persiste, contactez le service client.

Les haut-parleurs FOCAL ISS 570 sont-ils résistants à l'eau ?

Les FOCAL ISS 570 ne sont pas spécifiquement conçus pour être résistants à l'eau. Il est conseillé de les installer dans un environnement protégé pour éviter tout dommage.

Quelle garantie est offerte avec les haut-parleurs FOCAL ISS 570 ?

Les haut-parleurs FOCAL ISS 570 viennent généralement avec une garantie de 2 ans. Pour plus de détails, veuillez consulter le manuel de l'utilisateur ou votre revendeur.

MODE D'EMPLOI Universal ISS 570 FOCAL

Manuel d'utilisation

English page 2

Français page 8

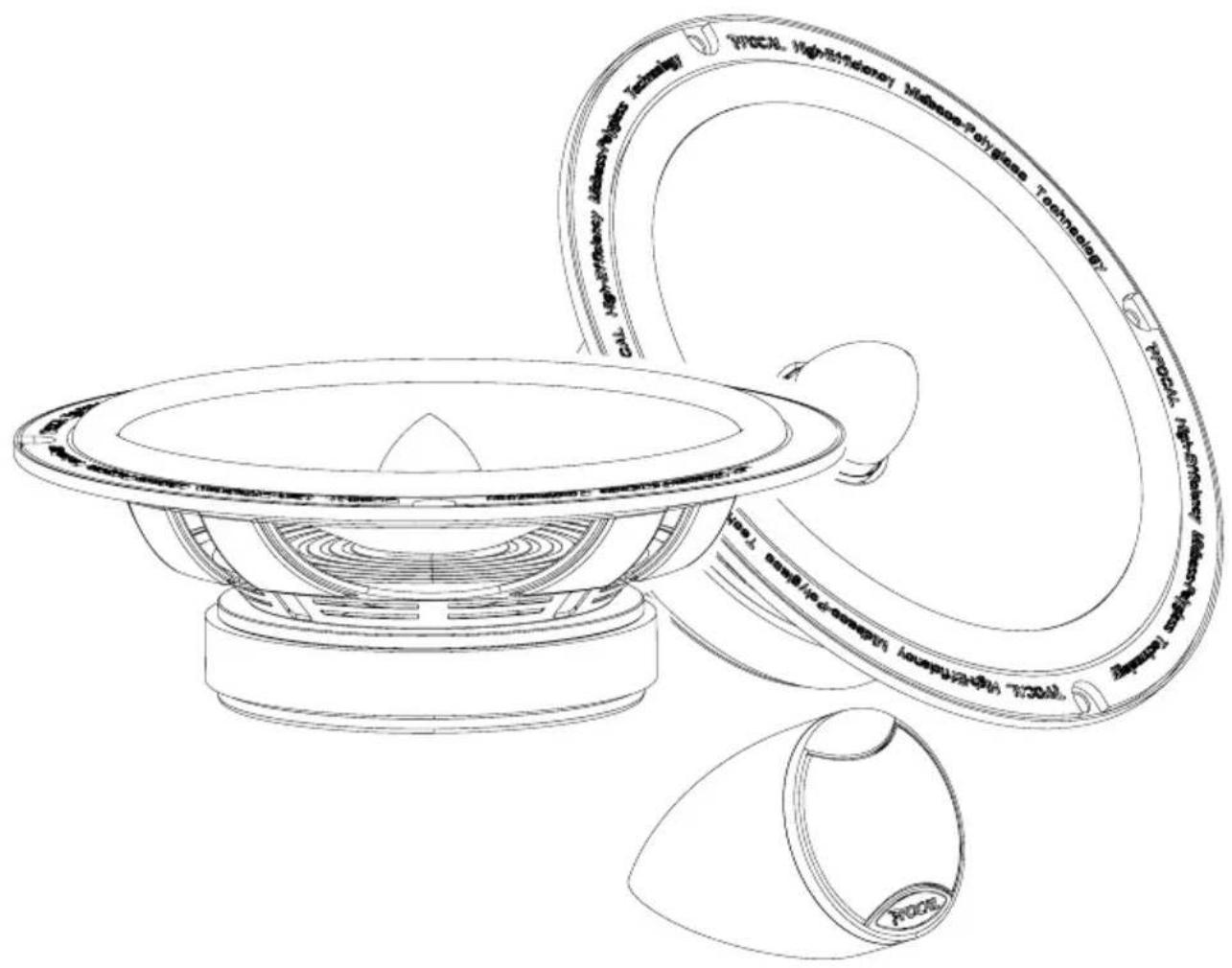

Integration universal ISS

User manual

Manuel d'installation

Version française

Nous vous remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livre, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème du au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Pour validation de la garantie FOCAL, merci de nous retourner la garantie jointe dans les 10 jours.

Recommandations importantes

Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
• Procédez à un nettoyage soigneux avant de monter les haut-parleurs.

Integration universal ISS

Manuel d'installation

Tweeter

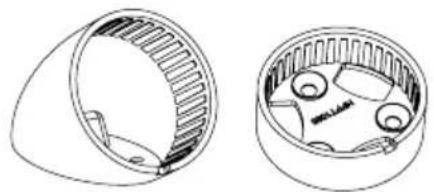

1/ Accessoires tweeter

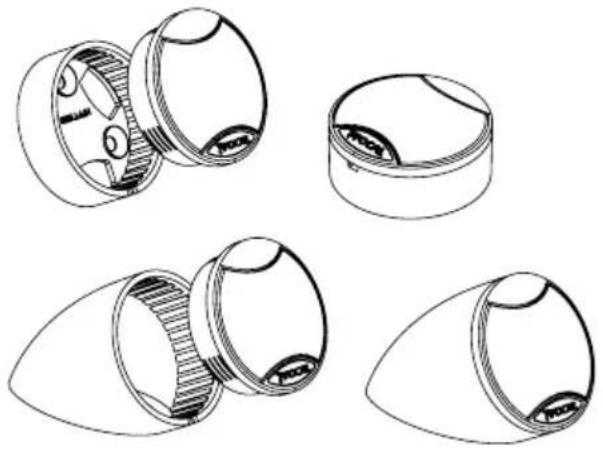

2/ Montage du tweeter dans les supports

3/ Montage du tweeter dans un emplacement d'origine

Montage du tweeter dans un emplacement d'origine

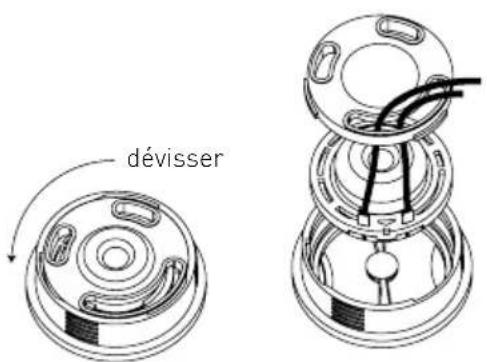

Démontage du tweeter pour une adaptation dans les emplacements d'origine.

Attention lors des manipulations de celui-ci de ne pas toucher le dôme aluminium ni mettre en contact avec la partie arrière de la grille d'origine du véhicule.

Integration universal ISS

Manuel d'installation

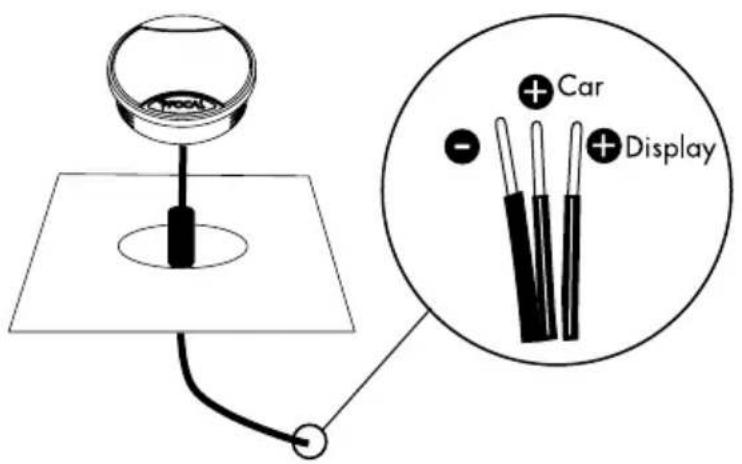

4/ Connection du télécommande.

Pour une installation sur un présentoir de démonstration: branche le fil "display".

Pour le branchement dans un véhicule: branchez le fil "car".

Le fil repérez "--" reste la masse dans les 2 cas de branchement.

5/ Connection du tweeter au connecteur filtre intégré.

NB : le "+" est repéré par la ligne rouge.

Attention : le filtre tweeter est intégré au connecteur. Veillez respecter le branchement à l'aide des cosses (tweeter/connecteur filtré) afin d'assurer les performances optimales du kit Integration.

Integration universal ISS

Manuel d'installation

Woofer ISS

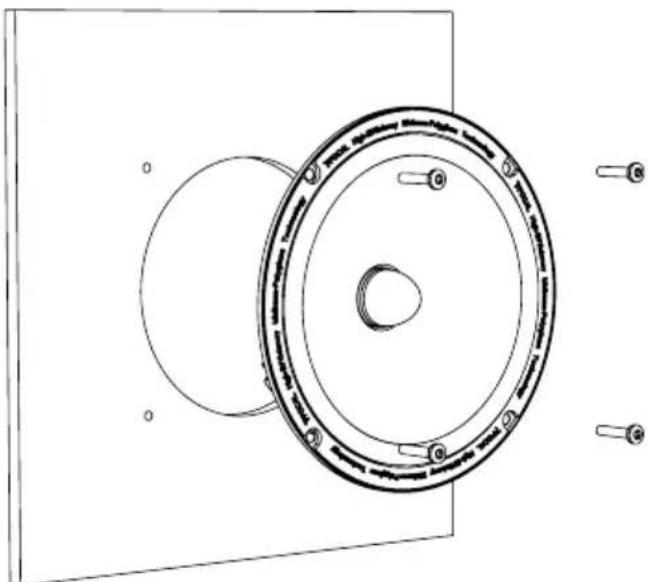

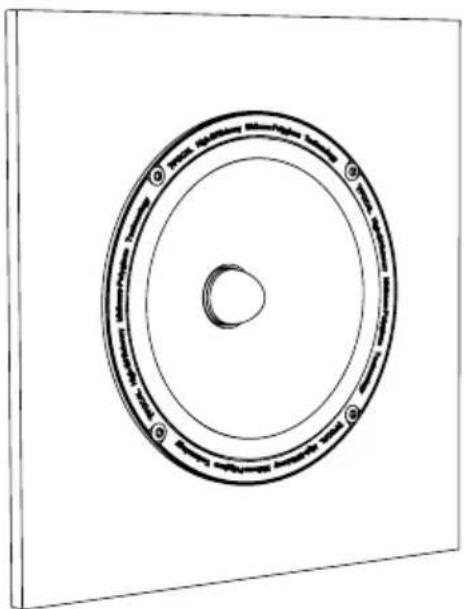

1/ Assemblage d'un woofer 2 voies ISS 130 / 165 / 170 / 200 dans un emplacement d'origine.

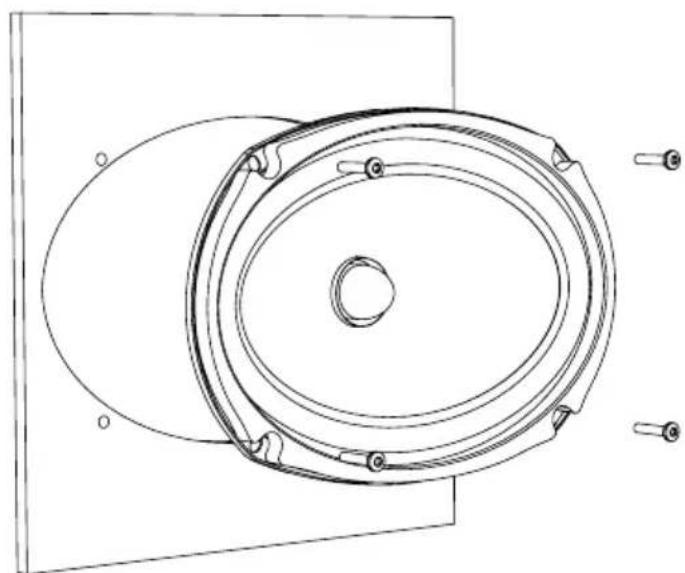

2/ Assemblage d'un woofer 2 voies ISS 570/690 dans un emplacement d'origine.

Ces kits 2 voies séparées « elliptiques » peuvent être adaptés dans des véhicules de marque Toyota®, Jeep®, Dodge®, Ford®.

*Attention : Dans certains cas, vous devez utiliser des entreprises spéciales, destinées au modèle / à la marque du véhicule d'origine.

Integration universal ISS

Manuel d'installation

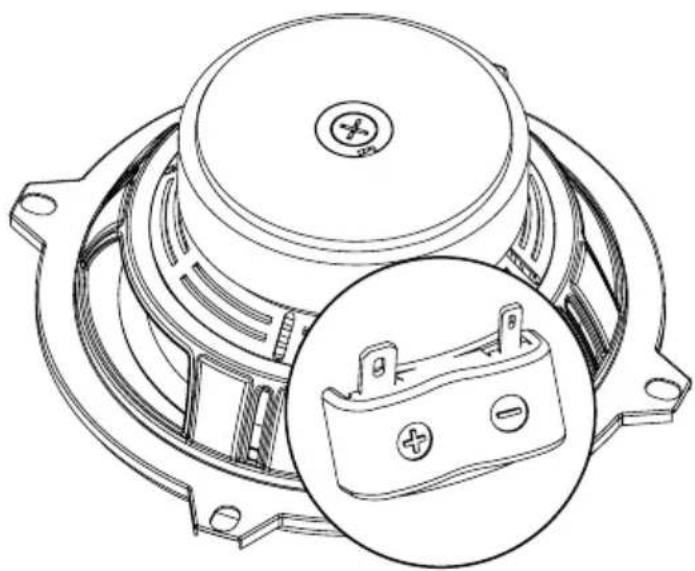

3/Vue arrière du bornier (repère "" + "" et "" - "")

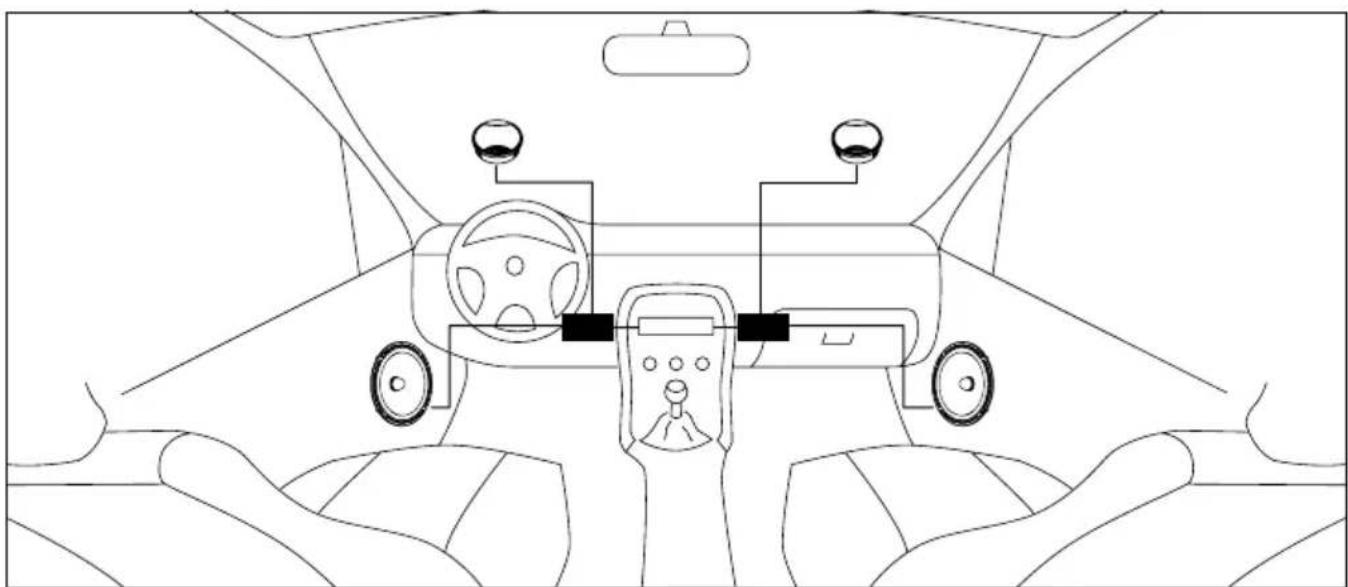

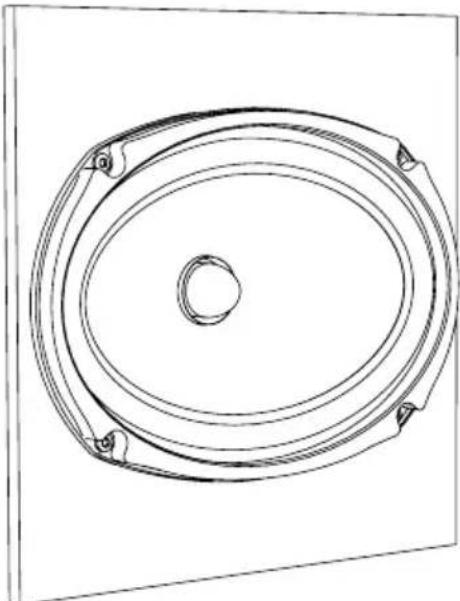

4/Vue de l'installation complète dans le véhicule.

Integration universal ISS

Manuel d'installation

Installation ISS 165/200/570/690

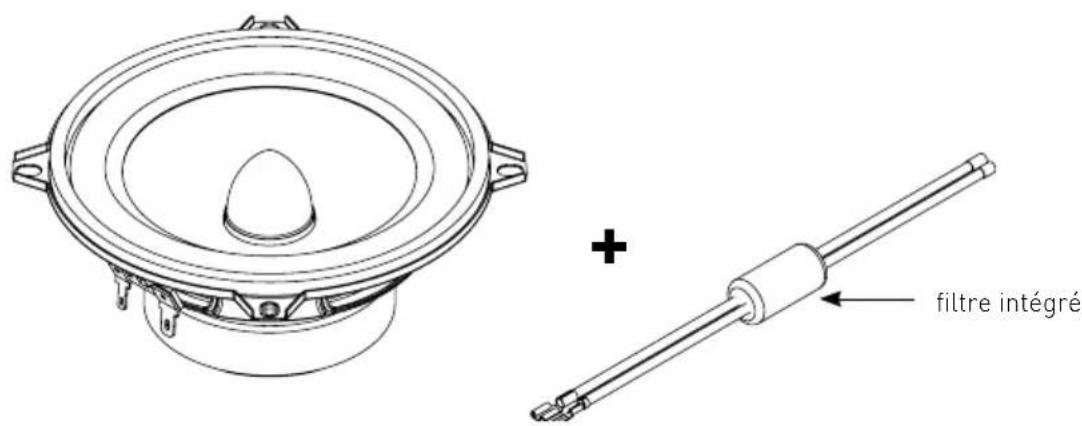

Montage Woofer + fil / connecteur [livré avec le kit].

NB: le fil + connecteur est repéré par la ligne rouge.

Les woofers des kits ISS 165, ISS 200, ISS 570 et ISS 690 sont équipés d'un filtre intégré à la connectique (pour conserver un saladier le plus compact et le plus simple à intégrer dans les emplacements d'origine). Veillez à connecter OBLIGATOIREMENT ces connecteurs (livrés dans la boîte).

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparation des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talau dérié cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
