Caractéristiques techniques	Haut-parleur coaxial de 6x9 pouces, puissance maximale de 120W, impédance de 4 ohms, réponse en fréquence de 50 Hz à 20 kHz.
Utilisation	Conçu pour une installation dans des véhicules, idéal pour améliorer la qualité sonore de votre système audio automobile.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des membranes. En cas de défaillance, consulter un professionnel pour le remplacement.
Sécurité	Ne pas exposer à l'humidité excessive. Installer conformément aux instructions du fabricant pour éviter les courts-circuits.
Informations générales	Compatible avec la plupart des autoradios. Installation recommandée par un professionnel pour un meilleur rendu sonore.

FOIRE AUX QUESTIONS - Universal ISS 690 FOCAL

Comment installer les haut-parleurs FOCAL Universal ISS 690 dans ma voiture ?

Pour installer les haut-parleurs, commencez par retirer les anciens haut-parleurs. Connectez les fils des nouveaux haut-parleurs en respectant la polarité (positif et négatif). Fixez les haut-parleurs en utilisant les vis fournies et assurez-vous qu'ils sont bien sécurisés.

Quels sont les dimensions des haut-parleurs FOCAL Universal ISS 690 ?

Les haut-parleurs FOCAL Universal ISS 690 ont un diamètre de 165 mm (6,5 pouces). Assurez-vous que votre emplacement de montage peut accueillir cette taille.

Quels types de véhicules sont compatibles avec les haut-parleurs FOCAL Universal ISS 690 ?

Les haut-parleurs FOCAL Universal ISS 690 sont conçus pour être compatibles avec une large gamme de véhicules. Vérifiez les spécifications de votre voiture pour vous assurer qu'ils s'adaptent correctement.

Quelle est la puissance maximale des haut-parleurs FOCAL Universal ISS 690 ?

Les haut-parleurs FOCAL Universal ISS 690 ont une puissance maximale de 160 Watts. Assurez-vous que votre autoradio ou ampli est compatible avec cette puissance pour éviter les dommages.

Comment régler la qualité sonore des haut-parleurs FOCAL Universal ISS 690 ?

Pour régler la qualité sonore, utilisez l'égaliseur de votre autoradio pour ajuster les basses, les mediums et les aigus selon vos préférences. Vous pouvez également expérimenter avec la position des haut-parleurs pour une meilleure acoustique.

Que faire si le son des haut-parleurs FOCAL Universal ISS 690 est faible ou distordu ?

Vérifiez d'abord que les connexions sont bien faites et qu'il n'y a pas de fils endommagés. Assurez-vous également que votre autoradio est correctement réglé et que la puissance est suffisante. Si le problème persiste, envisagez de tester les haut-parleurs sur un autre système.

Les haut-parleurs FOCAL Universal ISS 690 sont-ils étanches ?

Les haut-parleurs FOCAL Universal ISS 690 ne sont pas totalement étanches. Il est recommandé de les installer dans des emplacements protégés de l'humidité pour éviter tout dommage.

Quelle est la garantie offerte avec les haut-parleurs FOCAL Universal ISS 690 ?

Les haut-parleurs FOCAL Universal ISS 690 sont généralement couverts par une garantie de 2 ans. Veuillez conserver votre preuve d'achat pour toute demande de garantie.

MODE D'EMPLOI Universal ISS 690 FOCAL

User manual / Manuel d'utilisation

English page 2

Français page 8

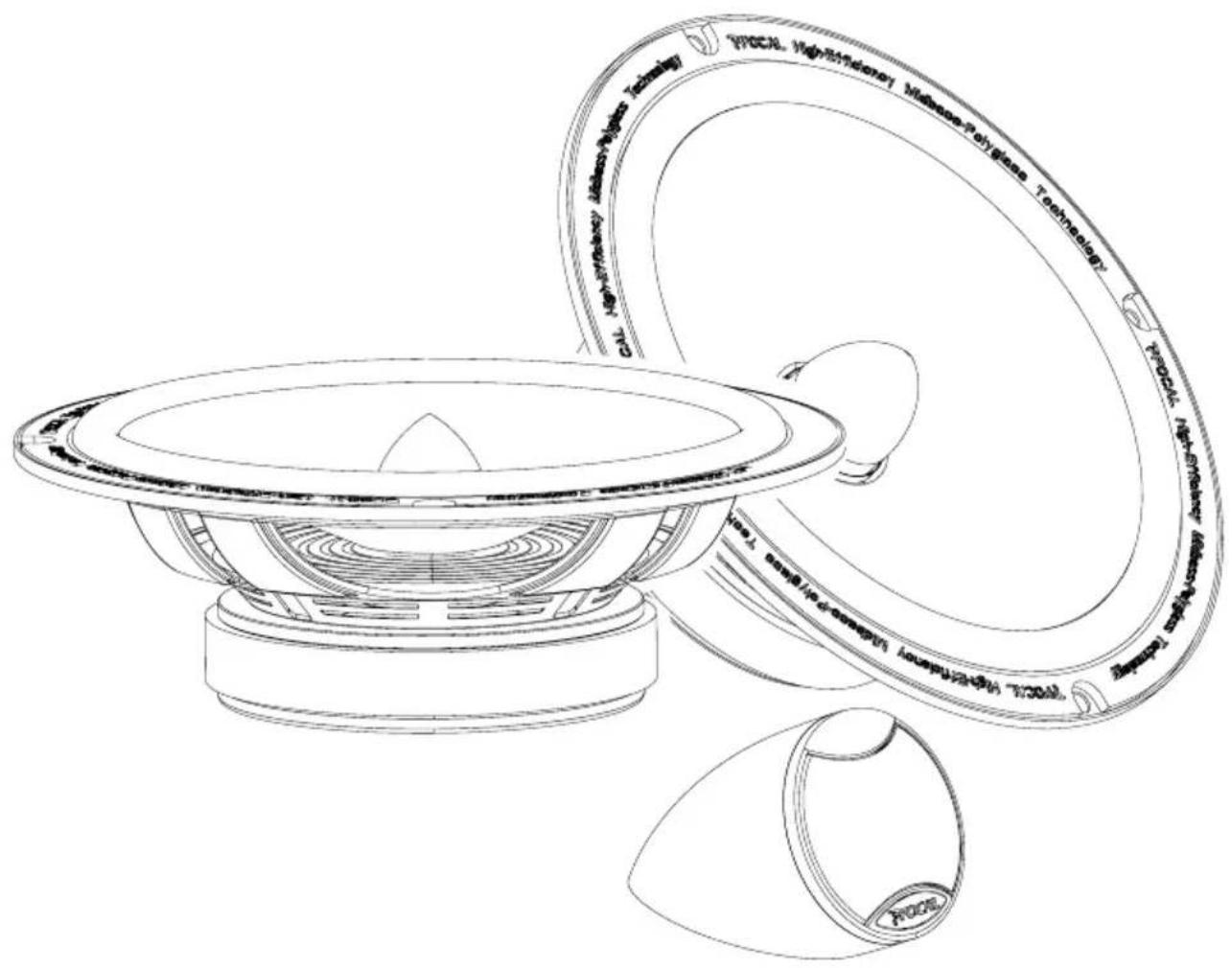

INTEGRATION UNIVERSAL ISS

User manual

English version

Manuel d'installation

Version française

Nous you remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème du au non-respect des règles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Recommendations importantes

Avont tout, verifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur I'emballage) puis procededez aux decoupes. Dans le cas d'un montage en emplacement d'origine, verifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'ecart des copeaux métalliques et des poussières.
• Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

Tweeter

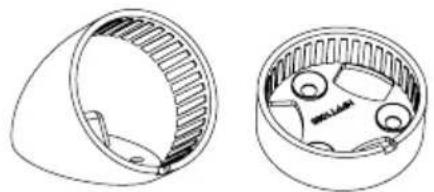

1/ Accessoires tweeter

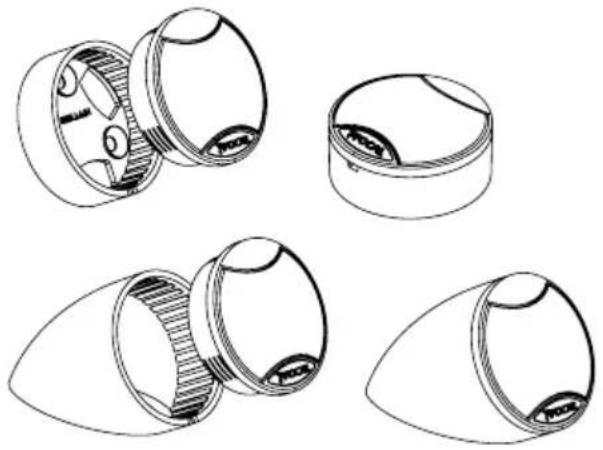

2/ Montage du tweeter dans les supports

3/ Montage du tweeter dans un emplacement d'origine

NB:le "+"est repere par la ligne rouge.

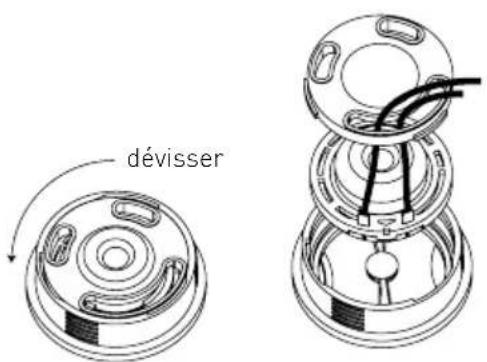

Démontage du tweeter pour une adaptation dans les emplacements d'origine.

Attention lors des manipulations de celui ci de ne pas toucher le dôme aluminium ni mettre en contact avec la partie arrirée de la grille d'origine du vehicule.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

10

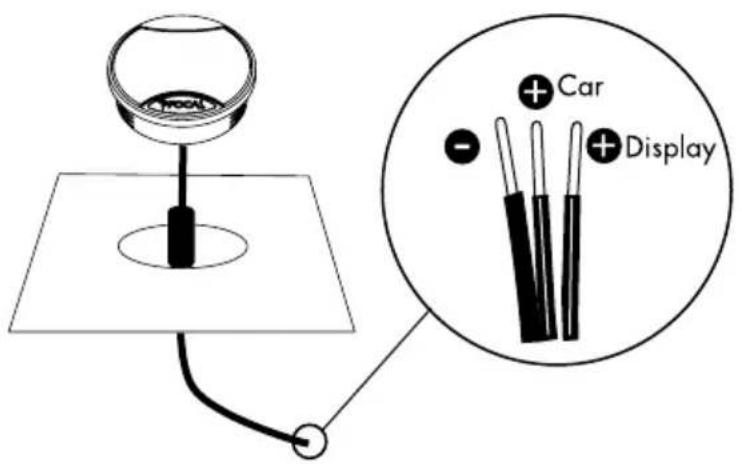

4/ Connection du tweeteter.

Pour une installation sur unPRESENToir de démonstration:branche le fil "display".

Pour le branchement dans un vehicule: branchez le fil "car".

Le fil repérez "--" reste la masse dans les 2 cas de branchement.

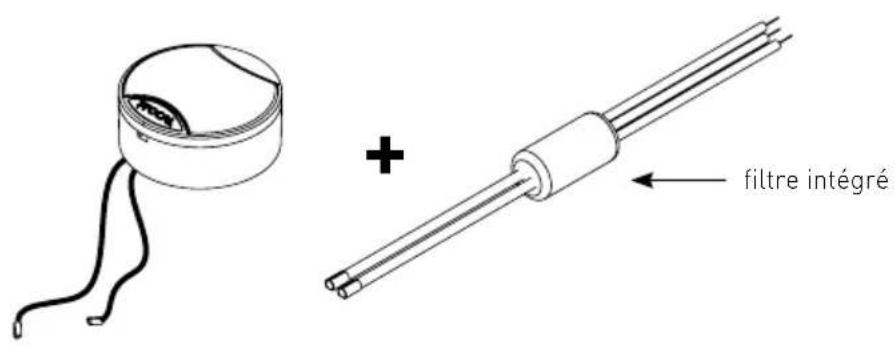

5/ Connection du tweeter au connecteur filtre intégré.

NB:le "+"est repere par la ligne rouge.

Attention : le filtrte tweeteter est intégré au connecteur. Veillez respecter le branchement à l'aide des cosses (tweeteter/connecteur filtré) afin d'assurer les performances optimales du kit Integration.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

11

Woofer ISS

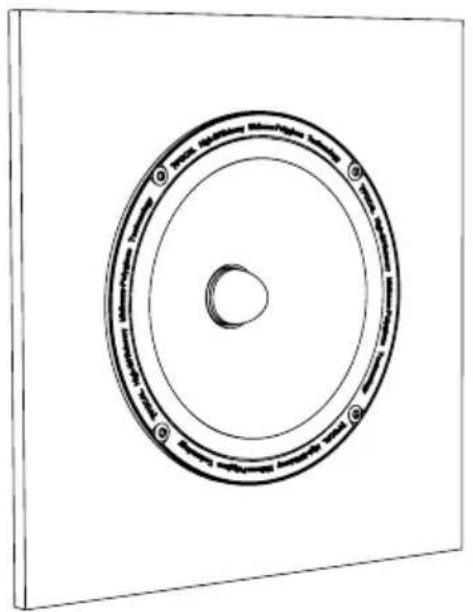

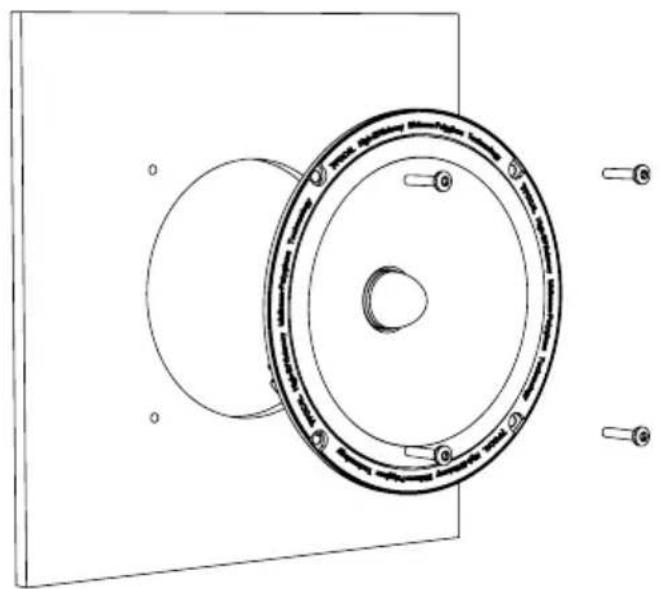

1/ Assemblage d'un woofer 2 voies ISS 130 / 165 / 170 / 200 dans un emplacement d'origine.

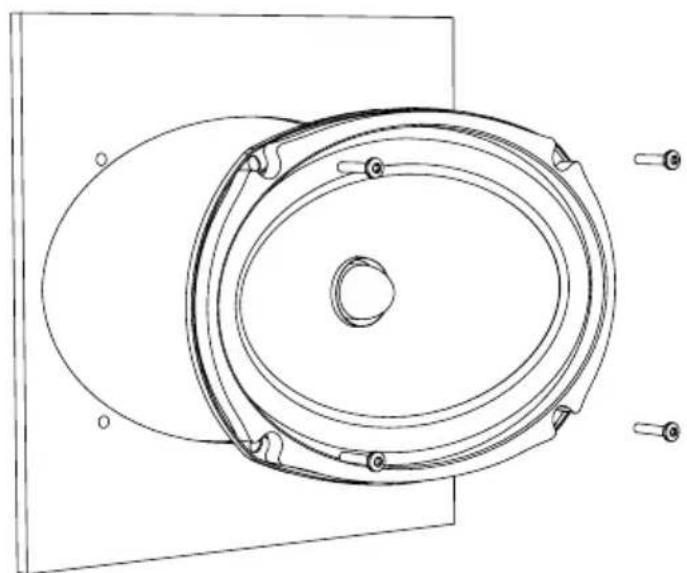

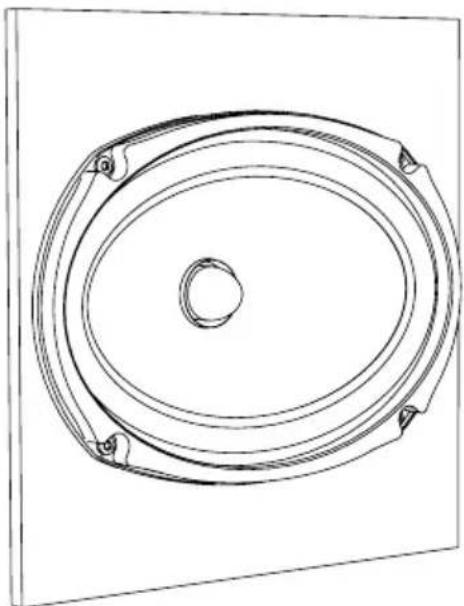

2/ Assemblage d'un woofer 2 voies ISS 570/690 dans un emplacement d'origine.

Ces kits 2 voies séparées « elliptiques » peuvent être adaptés dans des vehicules de marque Toyota®, Jeep®, Dodge®, Ford®.

*Attention : Dans certains cas, vous doivent utiliser des entreprises spéciales, destinées au modele / à la marque du vehicule d'origine.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

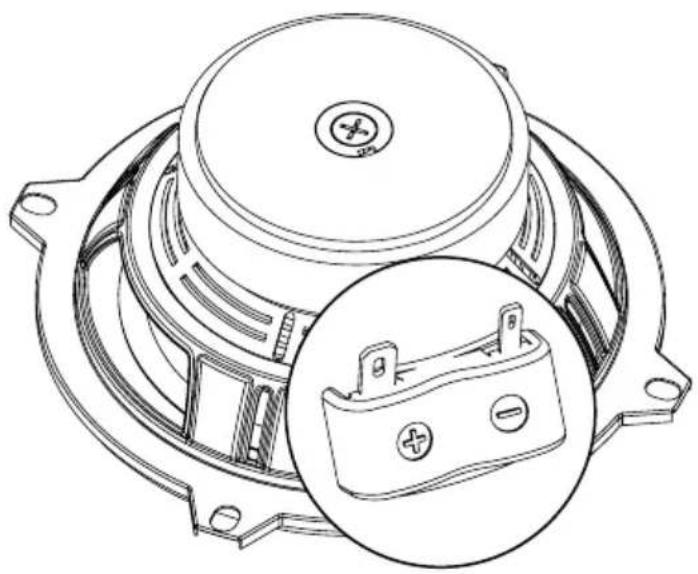

3/Vue arriere du bornier (repere " + " et " -]).

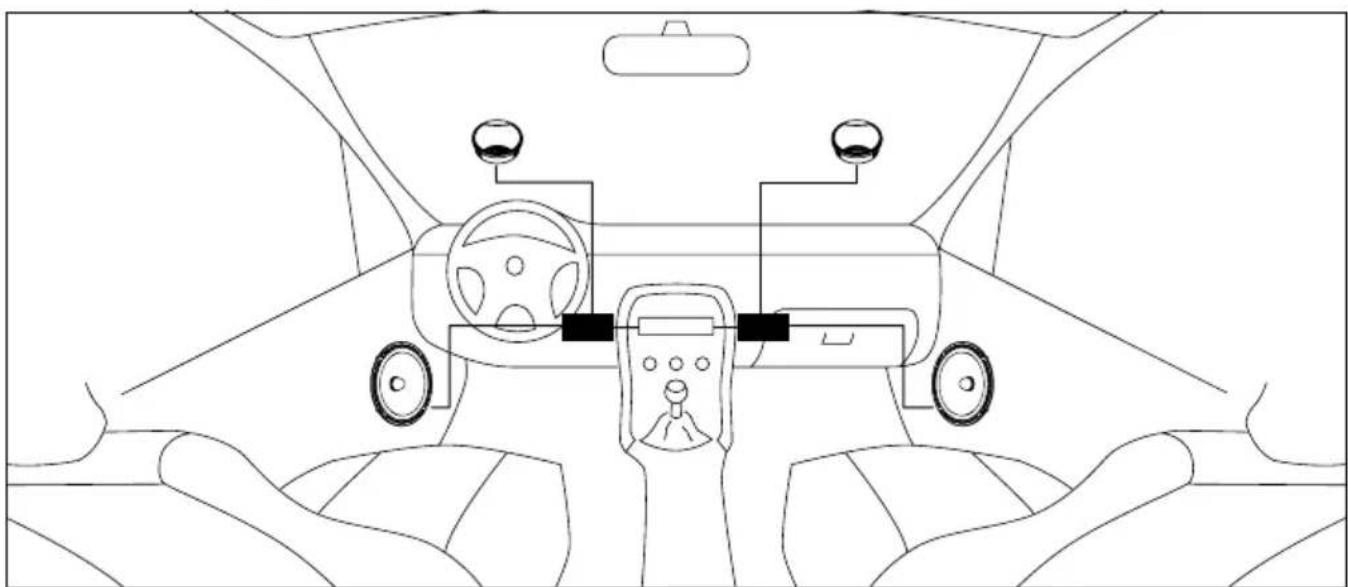

4/Vue del installation complete dans le vehicule.

INTEGRATION UNIVERSAL ISS

Manuel d'installation

13

Installation ISS 165/200/570/690

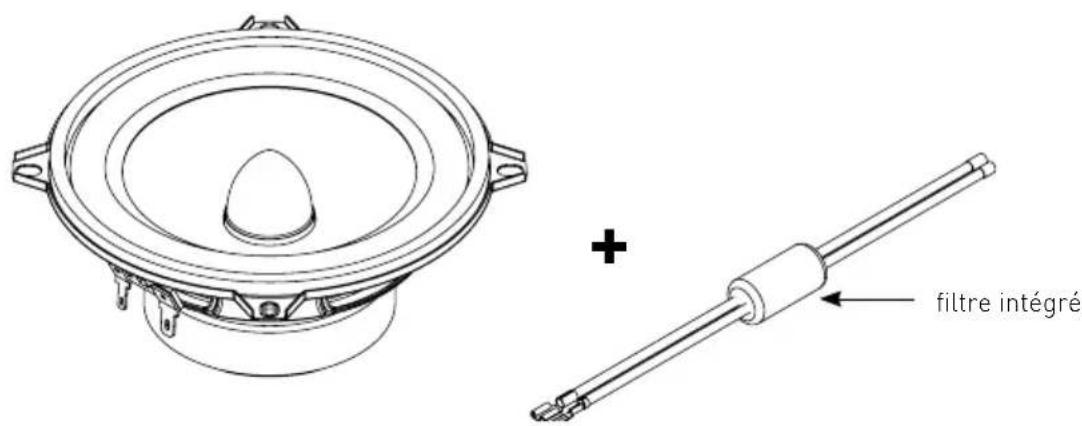

Montage Woofer + fil / connecteur [livre avec le kit].

NB:le " + " est repere par la ligne rouge.

Les woofers des kits ISS 165, ISS 200, ISS 570 et ISS 690 sont équipés d'un contrôle à la connectique (pour conserver un saladier le plus compact et le plus simple à intégrer dans les emplacements d'origine). Veillez à connecter OBLIGATOIREMENT ces connecteurs (livrés dans la boite).

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a ete concu et fabriqu avec des matieraux et composants de haute qualite, susceptibles d'etre recyclés et reutilises. Ce symbole signifie que les appareils electriques et electroniques, lorsquils sont arrivés en fin de vie, doivent etre elimines separation des ordures menagères. Veuillez rapporter cet apparil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la preservation de l'environnement.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous :

Votre nom :Age : Profession :

Votraderessecomplete:

Votre adress e-mail :

Vos centres d'intérêts :

Chez you, possedez-vous des enceintes haute-fidelite?

• Oui - N

Si oui, précise la marque :

Lisez-vous la presse écrite ?

• Oui - N

Si oui,quel(s) titre(s):

Votre équipement audio/video (marques et modèles) avant l'acquisition du produit Focal :

Lecteur CD /tuner :Lecteur multimédia :

Système de navigation :Amplificateur :

Kit haut-parleur :Caisson de grave / subwoofer :

Autres éléments :

Votre choix pour I'achat de ce modele Focal s'est fait en fonction de :

• Conseil du revendeur - Conseil d'un ami, relation

• Visite d'un salon, d'une exposition - Rapport qualite / prix

• Qualité sonore, écoute en auditorium

• Possède déjà des produits Focal

Fiabilité / qualité de fabrication - Catalogues

□

• Esthétique / finition - Matériel français

□

• Article de presse écrite (si oui, précisez le titre du magazine):

• Autre :

Votre Produit Focal :

Modèle :N° de série :

Nom du revendeur :Ville :

Date de l'achat :Prix de l'achat :

Avez-vous confié l'installation du produit à votre revendeur ?

□ -Oui -N

Si non, pourquoi :
