Caractéristiques techniques	Autoradio KENWOOD KDC120UB avec lecteur CD, USB et radio FM/AM
Puissance de sortie	4 x 50 Watts
Compatibilité audio	Compatible MP3/WMA/AAC
Connectivité	Port USB, entrée auxiliaire (AUX)
Fonctionnalités supplémentaires	Contrôle du son, égaliseur 13 bandes, pré-réglages de stations
Dimensions	178 x 50 x 160 mm
Poids	1,3 kg
Utilisation	Installation dans un véhicule, utilisation des commandes sur le panneau avant
Maintenance	Nettoyage régulier du panneau avant, mise à jour du firmware si disponible
Sécurité	Protection contre le vol avec panneau amovible
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - KDC120UB KENWOOD

Comment allumer l'autoradio KENWOOD KDC120UB ?

Appuyez sur le bouton d'alimentation situé à l'avant de l'appareil pour l'allumer.

Comment régler la radio sur une station spécifique ?

Utilisez le bouton de recherche pour parcourir les stations disponibles ou entrez directement la fréquence à l'aide du clavier.

Pourquoi l'autoradio ne lit pas mes fichiers USB ?

Assurez-vous que votre clé USB est formatée en FAT32 et que les fichiers sont compatibles avec le format audio pris en charge par l'appareil.

Comment connecter mon téléphone à l'autoradio KENWOOD KDC120UB ?

Utilisez un câble AUX ou un câble USB pour connecter votre téléphone à l'autoradio. Si vous utilisez Bluetooth, activez le Bluetooth sur votre téléphone et suivez les instructions de jumelage.

Que faire si l'affichage de l'autoradio est noir ?

Vérifiez si l'autoradio est correctement alimenté et que les connexions électriques sont en bon état. Si le problème persiste, réinitialisez l'appareil en retirant et en replaçant le fusible.

Comment régler les basses et les aigus sur l'autoradio ?

Accédez au menu des paramètres audio à l'aide des boutons de navigation, puis ajustez les niveaux de basses et d'aigus selon vos préférences.

L'autoradio KENWOOD KDC120UB prend-il en charge les commandes au volant ?

Oui, il prend en charge les commandes au volant, mais cela nécessite un adaptateur approprié qui doit être acheté séparément.

Comment réinitialiser l'autoradio KENWOOD KDC120UB aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant quelques secondes à l'aide d'un objet pointu.

Pourquoi l'audio de l'autoradio est-il faible ?

Vérifiez le niveau de volume et assurez-vous que les réglages d'égalisation ne sont pas trop bas. Vérifiez également les connexions des haut-parleurs.

L'autoradio KENWOOD KDC120UB est-il compatible avec les fichiers MP3 ?

Oui, il prend en charge les fichiers MP3 ainsi que d'autres formats audio courants.

MODE D'EMPLOI KDC120UB KENWOOD

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque: Le symbole "Pb" ci-dessous sur des piles électrique indique que cette pile contient du plomb.

Marquage des produits utilisant un laser

L'étiquette est attachée au châssis/boîtier de l'appareil et indique que l'appareil utilise des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.

Déclaration de conformité se rapportant à la directive RE 2014/53/EU Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Représentants dans l'UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

Par là présente, JVCKENWOOD déclare que l'équipement radio « KDC-220UI/KDC-172Y/KDC-152R/KDC-120UR/KDC-120UG/KDC-120UB » est conforme à la directive 2014/53/UE. L'intégralité de la déclaration de conformité UE est disponible à l'adresse Internet suivante : http://www.kenwood.com/cs/ce/eudoc/

Deutsch

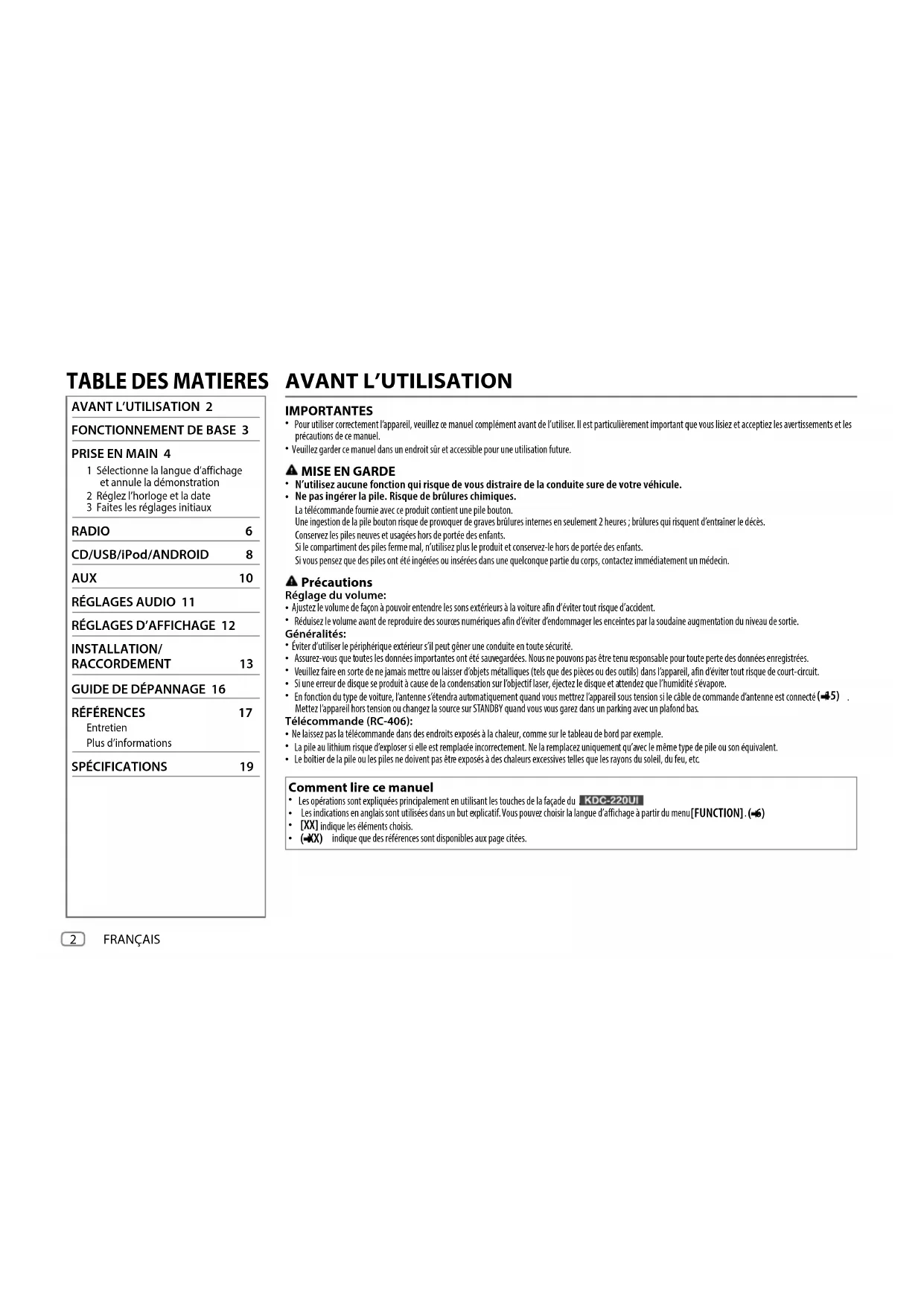

AVANT L'UTILISATION 2

FONCTIONNEMENT DE BASE 3

PRISE EN MAIN 4

1 Sélectionne la langue d'affichage et annule la démonstration
2 Réglez l'horloge et la date
3 Faites les réglages initiaux

RADIO

6

• Pour utiliser correctement l'appareil, veuillez ce manuel complément avant de l'utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce manuel.
• Veuillez garder ce manuel dans un endroit sûr et accessible pour une utilisation future.

MISE EN GARDE

• N'utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule.
• Ne pas ingérer la pile. Risque de brûlures chimiques.

La télécommande fourmie avec ce produit contient une pile bouton.
Une ingestion de la pile bouton risque de provoquer de graves brûlures internes en seulement 2 heures ; brûlures qui risquent d'entraîner le décès.
Conservez les piles neuves et usagées hors de portée des enfants.
Si le compartiment des piles ferme mal, n'utilisez plus le produit et conservez-le hors de portée des enfants.
Si vous pensez que des piles ont été ingérées ou insérées dans une quelconque partie du corps, contactez immédiatement un médecin.

⚠️ Précautions

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d'éviter tout risque d'accident.
• Réduisez le volume avant de reproduire des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.
  Généralités:
• Éviter d'utiliser le périphérique extérieur s'il peut gêner une conduite en toute sécurité.
• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.
• Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.
• Si une erreur de disque se produit à cause de la condensation sur l'objectif laser, éjectez le disque et attendez que l'humidité s'évapore.
• En fonction du type de voiture, l'antenne s'étendra automatiquement quand vous mettrez l'appareil sous tension si le câble de commande d'antenne est connecté (5) Mettez l'appareil hors tension ou changez la source sur STANDBY quand vous vous garez dans un parking avec un plafond bas.

Télécommande (RC-406):

• Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple.
• La pile au lithium risque d'exploser si elle est remplacée incorrectement. Ne la remplacez uniquement qu'avec le même type de pile ou son équivalent.
• Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.

Comment lire ce manuel

• Les opérations sont expliquées principalement en utilisant les touches de la façade du KDC-220UI
• Les indications en anglais sont utilisées dans un but explicatif. Vous pouvez choisir la langue d'affichage à partir du menu[FUNCTION]. (-6)
  • [XX] indique les éléments choisis.
• (→X) indique que des références sont disponibles aux page citées.

FONCTIONNEMENT DE BASE

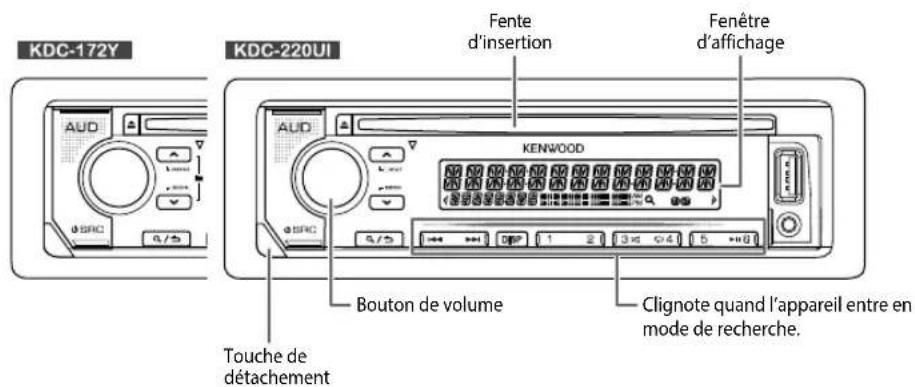

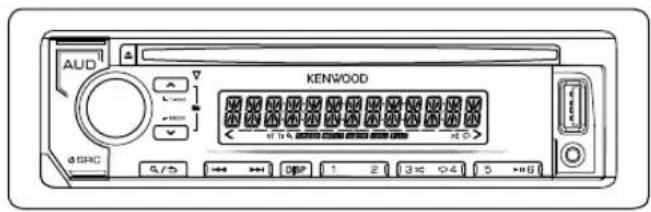

Façade

KDC-172Y KDC-220UI AUD Fente d'insertion Fenêtre d'affichage AUD KENWOOD Bouton de volume Clignote quand l'appareil entre en mode de recherche. Touche de détachement

Comment réinitialiser

Vos ajustements préréglés seront effacés sauf les stations radio mémorisées.

Pour Sur la façade

Mettez l'appareil sous tension	Appuyez sur ⏻ SRC• Maintenez la touche enfoncée pour mettre l'appareil hors tension.
Ajustez le volume	Tournez le bouton de volume.
Sélectionner la source	Appuyez répétitivement sur ⏻ SRC
Changez l'information sur l'affichage	Appuyez répétitivement sur DISP . (48, 19)

FONCTIONNEMENT DE BASE

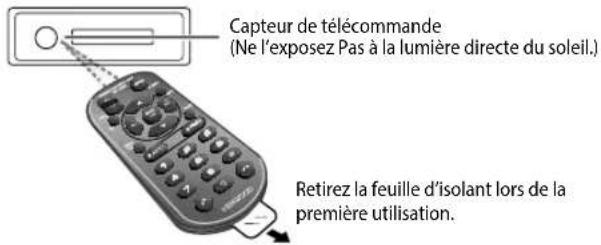

Télécommande (RC-406) (fourni pour KDC-172Y)

Capteur de télécommande (Ne l'exposez Pas à la lumière directe du soleil.) Retirez la feuille d'isolant lors de la première utilisation.

KDC-220UI / KDC-152R KDC-120UR KDC-120UG KDC-120UB

Les fonctions de la télécommande ne sont pas disponibles.

Comment remplacer la pile

Pour Sur la télécommande

Mettez l'appareil sous tension	Maintenez SRC enfoncée pour mettre l'appareil hors tension.( Appuyer sur SRC ne met pas l'appareil sous tension. )
Ajustez le volume	Appuyez sur VOL ∨ VOL √• Maintenez VOL foncé de façon continue pour augmenter le volume sur 15.
	Appuyez sur ATT pendant la lecture pour atténuer le son.• Appuyez une nouvelle fois pour annuler.
Sélectionner la source	Appuyez répétitivement sur SRC.

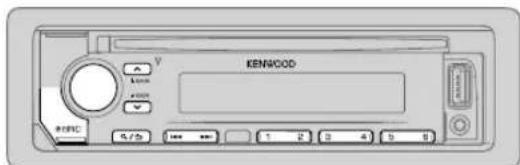

PRISE EN MAIN

KENWOOD +50Hz R/25

Sélectionne la langue d'affichage et annule la démonstration

Quand vous mettez l'appareil sous tension (ou après une réinitialisation de l'appareil), l'affichage apparaît: "SEL LANGUAGE"→ "PRESS"→VOLUME KNOB"

1 Tournez le bouton de volume pour sélectionner [ENG] (anglais), [RUS] (russe) ou [SPA] (espagnol), puis appuyez sur le bouton. [ENG] est choisi pour le réglage initial. Puis, l'affichage montre: "CANCEL DEMO" → "PRESS" → VOLUME KNOB".

2 Appuyez sur le bouton de volume. [YES] est choisi pour le réglage initial. 3 Appuyez de nouveau sur le bouton de volume. "DEMO OFF" apparaît.

Réglez l'horloge et la date

1 Appuyez sur le bouton de volume pour entrer [FUNCTION]. 2 Tournez le bouton de volume pour choisir [CLOCK], puis appuyez sur le bouton.
Pour ajuster l'horloge
3 Tournez le bouton de volume pour choisir [CLOCK ADJUST], puis appuyez sur le bouton.
4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Heure ➔ Minute
5 Tournez le bouton de volume pour choisir [CLOCK FORMAT], puis appuyez sur le bouton.
6 Tournez le bouton de volume pour choisir [12H] ou [24H], puis appuyez sur le bouton.

PRISE EN MAIN

Pour régler la date

7 Tournez le bouton de volume pour choisir [DATE FORMAT], puis appuyez sur le bouton.
8 Tournez le bouton de volume pour choisir [DD/MM/YY] ou [MM/DD/YY], puis appuyez sur le bouton.
9 Tournez le bouton de volume pour choisir [DATE SET], puis appuyez sur le bouton.
10 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton.
Jour → Mois → Année ou Mois → Jour → Année

11 Maintenez enfoncée pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur R/S

Faites les réglages initiaux

1 Appuyez répétitivement sur pour centrer en veille STANDBY.
2 Appuyez sur le bouton de volume pour entrer [FUNCTION]. - Appuyez surAUD pour accéder directement à [AUDIO CONTROL].
3 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
4 Répétez l'étape 3 jusqu'à ce que l'élément souhaité soit sélectionné ou activé.

5 Maintenez enfoncée pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q/5

Défaut: XX

AUDIO CONTROL

SWITCH PREOUT	REAR/SUBWOOFER ou REAR/SUB-W: Choisit si les enceintes arrière ou un caisson de grave sont connectés aux prises de sortie de ligne à l'arrière (à travers un amplificateur extérieur). (-45)
SP SELECT	OFF 5/4 /6×9/6/OEM: La sélection est faite en fonction de la taille des enceintes (5 pouces ou 4 pouces, 6×9 pouces ou 6 pouces) ou des enceintes OEM pour obtenir une performance optimale.

DISPLAY
EASY MENU	(Pour KDC-220UI KDC-172YQuand vous entrez dans[FUNCTION] ...ON L'éclairage de ZONE 1 change sur la couleur blanche. ;OFF: L'éclairage de ZONE 1 reste sur la couleur[COLOR SELECT]. (→3)L'éclairage de ZONE 2 change sur la couleur bleu clair quand vous entrez [FUNCTION],quel que soit le réglage [EASY MENU].Reportez-vous à l'illustration de la page 12 pour l'identification de zone.
TUNER SETTING
PRESET TYPE	NORMAL:Mémorise une station pour chaque touche de préréglage dans chaque bande (FM1/FM2/FM3/MW/LW).;MIX:Mémorise une station pour chaque touche de préréglage quelle que soit la bande choisie.
SYSTEM
KEY BEEP	ON Met en service la tonalité des touches. ; OFF: Met hors service la fonction.
SOURCE SELECT
BUILT-IN AUX	ON Met en service AUX dans la sélection de la source. ; OFF:Hors service. (→0)
P-OFF WAIT	Applicable uniquement quand le mode de démonstration est hors service.Règle la durée avant que l'appareil se mette automatiquement hors service (pendant le mode d'attente) pour économiser la batterie.20M 20 minutes ;40M : 40 minutes ;60M: 60 minutes ;WAIT TIME — — ou OFF — — :Annulation
CD READ 1	: Distingue automatiquement les disques de fichiers audio et les CD de musique. ;2: Reproduit de force le disque comme un CD de musique. Aucun son n'est entendu si un disque de fichiers audio est reproduit.

PRISE EN MAIN

F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx	YES: Démarrer la mise à niveau du micrologiciel. ;NO: Annulation (la mise à niveau n'est pas activée).Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à
CLOCK
CLOCK DISPLAY	ON: L'horloge apparaît sur l'affichage même quand l'appareil est hors tension. ;OFF: Annulation.
ENGLISH
PYCCKI#	Sélectionnez la langue d'affichage pour le menu [FUNCTION] et l'information sur le morceau si elle est disponible.Par défaut, [ENGLISH] est sélectionné.
ESPANOL

Recherchez une station

1 Appuyez répétitivement sur (PORSElectionner RADIO.
2 Appuyez répétitivement sur ▲BAND (ou appuyez sur #FM+ / *AM- sur la télécommande) pour sélectionner FM1/FM2/FM3/MW/LW.
3 Appuyez sur |◀◀ / ▶▶| (ou appuyez sur |◀◀ / ▶▶| (+) sur la télécommande) pour rechercher une station.

- Pour changer la méthode de recherche pour ◀◀◀ / ▶▶▶: Appuyez répétitivement sur √SEEK.

AUTO1 : Recherche automatiquement une station.

AUTO2 : Recherche d'une station préréglée.

MANUAL : Recherche manuellement une station.

- Pour mémoriser une station: Maintenez pressée une des touches numériques (1 à 6).

- Pour choisir une station mémorisée Appuyez sur une des touches numériques (1 à 6) (ou appuyez sur une des touches numériques (1 à 6) sur la télécommande).

- Pour mémoriser une station: Maintenez pressée une des touches numériques (1 à 6). - Pour choisir une station mémorisée Appuyez sur une des touches numériques (1 à 6) (ou appuyez sur une des touches numériques (1 à 6) sur la télécommande).

Syntonisation à accès direct (utilisation de la télécommande) (pour KDC-172Y

1 Appuyez sur DIRECT pour entrer en mode de Syntonisation à accès direct.
2 A l'aide des touches numériques, entrez une fréquence.
3 Appuyez sur ENT étherche une station.
- Pour annuler, appuyez sur ou DIRECT. - Si aucune opération n'est effectuée pendant 10 secondes après l'étape 2, la syntonisation à accès direct est annulée automatiquement.

RADIO

Autres paramètres

1 Appuyez sur le bouton de volume pour entrer [FUNCTION].
2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.
4 Maintenez enfoncée pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur R/S

Défaut: XX

TUNER SETTING

LOCAL SEEK	ON: Recherche uniquement les stations avec une bonne réception. ;OFF: Annulation.Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous changez la source/station, vous devez refaire les réglages.
AUTO MEMORY	YES: Mémorise automatiquement 6 stations dont la réception est bonne. ;NO: Annulation.Peut être sélectionné uniquement si [NORMAL] est sélectionné pour [PRESET TYPE]. (→)
MONO SET	ON: Améliore la réception FM mais l'effet stéréo peut être perdu. ;OFF: Annulation.
NEWS SET ON	: L'appareil commute temporairement sur le programme d'information s'il est disponible. ;OFF: Annulation.
REGIONAL ON	____: Commute sur une autre station uniquement dans la région spécifiée, à l'aide de la commande "AF". ;OFF: Annulation.
AF SET ON	____: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise. ;OFF: Annulation.
TI ON	: Permet à l'appareil de commuter temporairement sur les informations routières si elles sont disponibles ("TI" s'allume). ;OFF: Annulation.

PTY SEARCH	1 Tournez le bouton de volume pour sélectionner le type de programme disponible.(Voir ci-contre.)2 Tournez le bouton de volume pour choisir la langue PTY ( ENGLISH/FRENCH / GERMAN), puis appuyez sur le bouton.3 Appuyez sur◄◄/►►1 pour démarrer la recherche.
CLOCK
TIME SYNC	ON: Synchronise l'heure de l'appareil à l'heure de la station Radio Data System.;OFF: Annulation.

Type de programme disponible pour [PTY SEARCH]

MUSIC : POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), JAZZ, COUNTRY, NATION M (musique), OLDIES, FOLK M (musique)

L'appareil recherche le type de programme catégorisé dans[SPEECH] ou [MUSIC] s'il a été choisi.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] peut être choisi uniquement quand la bande est FM1/FM2/FM3.
• Si le volume est ajusté pendant la réception des informations routières ou de bulletins d'information, le volume ajusté est automatiquement mémorisé. Il sera appliqué la prochaine fois que les informations routières ou de bulletin d'information seront activées.

CD/USB/iPod/ANDROID

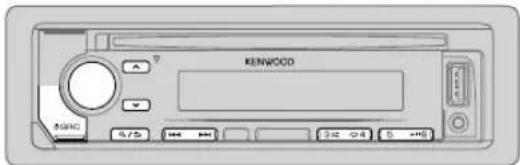

Démarrez la lecture

La source change automatiquement et le lecture démarre.

CD

Éjectiez le disque Face portant l'étiquette

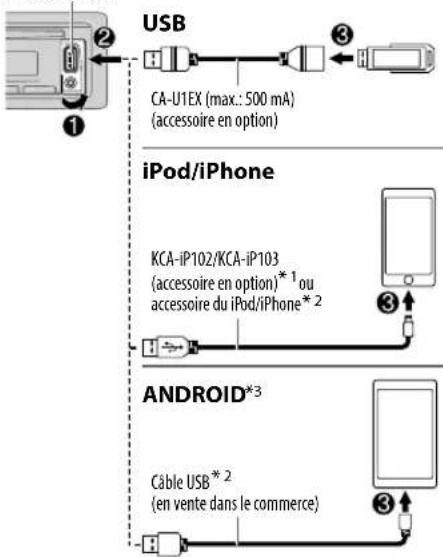

Prise d'entrée USB

*7 KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d'éclairage

*2 Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé.

8

FRANÇAIS

Source sélectionnable:

KDC-220UI : CD/USB/iPod/ANDROID

Autres modèles: : CD/USB/ANDROID

KENWOOD

Pour Sur la façade Sur la télécommande
Lecture/pause	Appuyez sur ▶ || 6. Appuyez sur	ENT ▶ ||.
Recherche rapide vers l'arrière/vers l'avant*4	Maintenez enfoncée I◀◀ / ▶▶.	Maintenez enfoncée I◀◀ / ▶▶ ( + ).
Sélectionnez une plage ou un fichier	Appuyez sur I◀◀ / ▶▶. Appuyez sur I◀◀ / .	▶▶ ( + )
Sélectionnez un dossier*5	Appuyez sur ▲ Appuyez sur / .	#FM+ *AM-
Répéter la lecture*6	Appuyez répétitivement sur □4TRACK REPEAT/ALL REPEAT: CD AudioFILE REPEAT/FOLDER REPEAT/ALL REPEAT: Fichier MP3/WMA/WAV/FLACFILE REPEAT/FOLDER REPEAT/REPEAT OFF: iPod ou ANDROID
Lecture aléatoire*6	Appuyez répétitivement sur 3×DISC RANDOM RANDOM OFF : CD AudioFOLDER RANDOM/RANDOM OFF: Fichier MP3/WMA/WAV/FLAC, iPod ou ANDROID
	Maintenez enfoncée 3pocr sélectionner ALL RANDOM.*7

*3 Lors de la connexion d'un périphérique Android, "Press [VIEW] to install KENWOOD MUSIC PLAY APP" apparaît. Suivez les instructions pour installer l'application. Vous pouvez aussi intaller la dernière version de l'application KENWOOD MUSIC PLAY sur votre périphérique Android avant la connexion. Pour plus d'informations, consultez .
*4 Pour ANDROID: Fonctionne uniquement quand[BROWSE MODE] est sélectionné.(→9)
*5 Pour CD: Uniquement pour les fichiers MP3/WMA. Cela ne fonctionne pas pour l'iPod/ANDROID.
*6 Pour l'iPod/ANDROID: Fonctionne uniquement quand [MODE OFF].[BROWSE MODE] est sélectionné. (→ 9)
*7 Pour CD: Uniquement pour les fichiers MP3/WMA.

Sélectionnez le mode de commande

Quand la source est iPod, appuyez répétitivement sur 5.

MODE ON : Commande l'iPod en utilisant l'iPod lui-même. Cependant, vous pouvez toujours faire une lecture/pause, sauter des fichiers, et faire une recherche rapide vers l'arrière/vers l'avant à partir de cet appareil.

MODE OFF : Commande l'iPod à partir de cet appareil.

Quand la source est ANDROID, appuyez répétitivement sur 5.

BROWSE MODE : Commandez le périphérique Android à partir de cet appareil via l'application KENWOOD MUSIC PLAY installée sur le périphérique Android.

HAND MODE : Commandez le périphérique Android en utilisant le périphérique Android lui-même via une autre application multimédia installée sur le périphérique Android. Cependant, vous pouvez encore utiliser la lecture/pause et le saut de fichier de cet appareil.

Sélectionnez le lecteur de musique

Quand la source est USB, appuyez répétitivement sur 5.

Les morceaux mémorisés dans le lecture suivant seront lus.

- Mémoire sélectionnée interne ou externe d'un smartphone (Mass Storage Class).

- Lecteur sélectionné parmi plusieurs lecteurs.

Sélectionnez un fichier à partir d'un dossier/liste

Pour l'iPod/ANDROID, applicable uniquement quand [MODE OFF]/[BROWSE MODE] est sélectionné.

1 Appuyez sur .∅/∅

2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton.

3 Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton.

Recherche rapide (applicable uniquement pour la source CD, USB et ANDROID)

Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.

Tournez rapidement le bouton de volume pour parcourir la liste rapidement.

Recherche à saut (applicable uniquement pour l'iPod et à la source ANDROID) Appuyez sur |◀◀ / ▶▶| pour faire une recherche d'une ampleur prédéfinie. (◀0, [SKIP SEARCH])

- Maintenir enfoncé ◀◀◀ / ▶▶▶1 permet de rechercher avec une ampleur de 10%.

Recherche alphabétique (applicable uniquement pour l'iPod et à la source ANDROID)

Vous pouvez rechercher un fichier en fonction du premier caractère.

Pour la source iPod

1 Tournez le bouton de volume rapidement pour entrer en recherche de caractères.

2 Tournez le bouton de volume pour sélectionner un caractère. - Sélectionnez “*” pour chercher un caractère autre que A à Z, 0 à 9.

3 Appuyez sur |◀◀ / ▶▶▶ pour déplacer la position d'entrée. - Vous pouvez entrer un maximum de trois caractères.

4 Appuyez sur le bouton de volume pour démarrer la recherche.

Pour la source ANDROID

1 Appuyez sur ▲ / √ pour entrer en recherche de caractères.

2 Tournez le bouton de volume pour sélectionner un caractère. ^A^: Lettres majuscules (A à Z)

_A_: Lettres minuscules (a à z)

-0-: Nombres (0 à 9)

***: Caractères autre que A à Z, 0 à 9

3 Appuyez sur le bouton de volume pour démarrer la recherche.

- Pour retourner au dossier racine/premier fichier/menu supérieur, appuyez sur 5.

- Pour retourner à l'option de réglage précédente, appuyez sur / .

- Pour annuler, maintenez enfoncée Q/5.

CD/USB/iPod/ANDROID

Recherche directe de morceau (utilisation de la télécommande) (pour KDC-172Y)

1 Appuyez sur DIRECT.
2 A l'aide des touches numériques, entrez le numéro de plage/fichier.
3 Appuyez sur ENTechercher un morceau.
- Pour annuler, appuyez sur ou DIRECT.
- Non disponible si la lecture aléatoire est sélectionné.
- Non applicable pour iPod et à la source ANDROID.

Écoute de TuneIn Radio/TuneIn Radio Pro/Aupeo (pour KDC-220UI

Lors de l'écoute de Tuneln Radio, Tuneln Radio Pro ou Aupeo, connectez l'iPod/iPhone à la prise d'entrée USB de l'appareil.

• L'appareil sort le son de ces applications.

Autres paramètres

1 Appuyez sur le bouton de volume pour entrer [FUNCTION].
2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé.
4 Maintenez enfoncée pour quitter.
Pour retourner à l'option de réglage précédente, appuyez sur R/5

Défaut: XX

USB

MUSIC DRIVE DRIVE CHANGE : Le lecteur suivant ([DRIVE 1] à [DRIVE 5]) est sélectionné automatiquement et la lecture démarre. Répétez les étapes 1 à 3 pour choisir les lecteurs suivants.

SKIP SEARCH 0.5%____/1%/5%/10% : Lors de l'écoute de l'iPod ou d'une source ANDROID, sélectionnez l'ampleur de saut sur le total des fichiers.

AUX

Préparation:

Sélectionnez [ON]pour [BUILT-IN AUX]dans [SOURCE SELECT]. (5)

Démarrez l'écoute

1 Connectez un lecteur audio portable (en vente dans le commerce).

Prise d'entrée auxiliaire ① ② Lecteur audio portable

Mini fiche stéréo de 3,5 mm avec connecteur en forme de "L" (en vente dans le commerce)

2 Appuyez répétitivement sur do 5R selectionner AUX.

3 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Réglez le nom pour AUX

Lors de l'écoute d'un lecteur audio portable connecté à l'appareil.

1 Appuyez sur le bouton de volume pour entrer [FUNCTION].

2 Tournez le bouton de volume pour choisir [SYSTEM], puis appuyez sur le bouton.

3 Tournez le bouton de volume pour choisir [AUX NAME SET], puis appuyez sur le bouton.

4 Tournez le bouton de volume pour choisir un élément, puis appuyez sur le bouton.

AUX (défaut)/DVD/PORTABLE/GAME/VIDEO/TV

5 Maintenez enfoncée pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur R/S

RÉGLAGES AUDIO

Pendant l'écoute de n'importe quelle source...

1 Appuyez sur AUD pour accéder directement à [AUDIO CONTROL].
2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé.
4 Maintenez enfoncée pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur R/S

(ou utilisation de la télécommande) (pour )KDC-172Y

1 Appuyez sur AUD pour accéder à [AUDIO CONTROL].
2 Appuyez sur ▲/▼ pour choisir un élément, puis appuyez sur ENT▶II.

Défaut: XX

AUDIO CONTROL
SUB-W LEVEL	-15 à +15 (0)	Ajuste le niveau de sortie du caisson de grave.
BASS LEVEL -8	à+8 (+2)	Réglez le niveau à mémoriser pour chaque source.(Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.)
MID LEVEL -8	à+8 (+1)
TRE LEVEL -8	à+8 (+1)
EQ PRO (Ce réglage est mémorisé sur[USER].)
BASS ADJUST BASS CTR FRQ 60HZ /80HZ/100HZ/200HZ ou 60/80/100' 200:Choisit la fréquence centrale.
	BASS LEVEL -8	à+8 (+2): Règle le niveau.
	BASS Q FACTOR 1.00_ /1.25/1.50/2.00: Règle le facteur de qualité.
	BASS EXTEND ON : Met en service les graves étendus. ;OFF: Annulation.

MID ADJUST MID CTR FRQ 0.5KHZ		/1.0KHZ/1.5KHZ/2.5KHZ :Choisit la fréquence centrale.
		MID LEVEL-8 à +8(±1):Règle le niveau.
		MID Q FACTOR0.75/1.00/1.25:Règle le facteur de qualité.
TRE ADJUST	TRE CTR FRQ	10.0KHZ/12.5KHZ/15.0KHZ/17.5KHZ :Choisit la fréquence centrale.
	TRE LEVEL	-8 à +8(±1):Règle le niveau.
PRESET EQ	DRIVE EQ/TOP40/POWERFUL/ ROCKPOPS /EASY/JAZZ/NATURAL/USER Sélectionne un égaliseur préréglé adapté à votre genre de musique.(Sélectionnez [USER] pour utiliser les réglages réalisés dans [EQ PRO].)[DRIVE EQ] est un égaliseur préréglé qui réduit le bruit extérieur à la voiture ou les bruit des pneus de la voiture en déplacement.
BASS BOOST	LEVEL1/LEVEL2/LEVEL3 ouLV1/LV2 LV3:Choisit votre niveau préféré d'accentuation des graves.OFF:Annulation.
LOUDNESS	LEVEL1/LEVEL2 ouLV1.LV2: Sélectionner votre accentuations préférée pour les basses et hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume.;OFF:Annulation.
SUBWOOFER SET	ON:Met en service la sortie du caisson de grave.;OFF:Annulation.
LPF SUBWOOFER THROUGH____:Tous les signaux sont envoyés au caisson de grave.;85HZ/120HZ/160HZ:Les signaux audio avec des fréquences inférieures à 85 Hz/120 Hz/160 Hz sont envoyés sur le caisson de grave.
SUB-W PHASE REVERSE (180°).NORMAL (0°): Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d'obtenir des performances optimales. (Peut être uniquement sélectionné si un réglage autre que[THROUGH] est choisi pour[LPF SUBWOOFER].)
FADER	R15 àF15 (0):Règle la balance de sortie des enceintes arrière et avant.
BALANCE	L15 àR15 (0):Règle la balance de sortie des enceintes gauche et droite.

RÉGLAGES AUDIO

VOLUME OFFSET	Pour AUX: -8 à +8 (0) ; Pour les autres sources: -8 à 0: Prérèglez le niveau de volume initial pour chaque source. (Avant un ajustement, sélectionnez la source que vous souhaitez ajuster.)
SOUND RECNSTR(Reconstruction sonore)	ON: Crée un son réaliste en compensant les composants haute fréquence et en rétablissant le temps de montée de la forme d'onde qui est perdu lors de la compression des données audio. ; OFF: Annulation.

• [SUB-W LEVEL]/[SUBWOOFER SET]/[LPF SUBWOOFER]/[SUB-W PHASE] peut être sélectionné uniquement si [SWITCH PREOUT] est réglé sur [SUBWOOFER] ou [SUB-W]. (5)
• [SUB-W LEVEL]/[LPF SUBWOOFER]/[SUB-W PHASE] peut être sélectionné uniquement si [SUBWOOFER SET] est réglé sur [ON]. (1)

RÉGLAGES D'AFFICHAGE

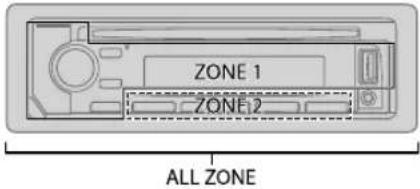

Identification de zone pour les réglages de la couleur et de la luminosité

ZONE 1 ZONE 2 ALL ZONE

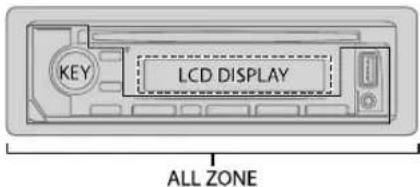

Identification de zone pour les réglages de la luminosité

KEY LCD DISPLAY ALL ZONE

Réglez le gradateur

Maintenez DISP enfoncé pour activer/désactiver le gradateur.

- Si vous avez réglé [DIMMER TIME] (-43), il sera annulé quand vous maintiendrez ce bouton enfoncé.

Autres paramètres

1 Appuyez sur le bouton de volume pour entrer [FUNCTION].
2 Tournez le bouton de volume pour choisir un élément (43), puis appuyez sur le bouton.
3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.
4 Maintenez enfoncée pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur R/5

12 FRANÇAIS

RÉGLAGES D'AFFICHAGE

DISPLAY
COLOR SELECT	(PourKDC-220UIKDC-172YSélectionnez une couleur pourALL ZONE, ZONE 1 et ZONE 2 séparément.1 Choisissez une zone. (Reportez-vous à l'illustration de la page 12.)2 Choisissez une couleur pour la zone sélectionnée.INITIAL COLOR/VARIABLE SCAN/CUSTOM R/G/B /couleurs préréglées*Pour créer votre propre couleur, sélectionnez[CUSTOM R/G/B]. La couleur que vous avez créé est mémorisée dans [CUSTOM R/G/B]1 Appuyez sur le bouton de volume pour accéder à l'ajustement détaillé de la couleur.2 Appuyez sur◄◄/►►1 pour sélectionner la couleur (R/G/B) à ajuster.3 Tourmez le bouton de volume pour ajuster le niveau (0 à 9), puis appuyez sur le bouton.
DIMMER	Assombrit l'éclairage.ON: Le gradateur est activé .OFF: Annulation.DIMMERTIME: Réglez l'heure de mise en et hors service du gradateur.1 Tourmez le bouton de volume pour régler l'heure de mise en service [ON], puis appuyez sur le bouton.2 Tourmez le bouton de volume pour régler l'heure de mise en service [OFF] puis appuyez sur le bouton.(Défaut: [ON]: 18:00 [OFF] 6:00)
BRIGHTNESS	1 Choisissez une zone. (Reportez-vous à l'illustration de la page 12.)2 0 à 31: Sélectionne votre niveau de luminosité préféré pour la zone sélectionnée.
TEXT SCROLL AUTO	/ONCE: Sélectionne de faire défiler automatiquement l'information sur l'affichage, ou de la faire défiler une seule fois. ;OFF: Annulation.

* Couleurs prérégléesRED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2/YELLOW ORANGE1 ORANGE2/ORANGERED

• L'appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.

- Déconnectez la borne négative de la batterie avant le câblage et le montage.

- Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.

- Pour éviter les courts-circuits:

- Isolez les fils non connectés avec du ruban adhésif.

- Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l'installation.

- Fixez les câbles avec des serre-câbles et enrouler un ruban de vinyle autour des câbles qui entrent en contact avec des pièces métalliques pour protéger les câbles.

Précautions

- Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.

- Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.

- Ne connectez pas les fils ⊖ des l'enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle. - Montez l'appareil avec un angle de moins de 30°.

- Si le faisceau de fils de votre véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.

- Gardez tous les câbles à l'écart des dissipateurs thermiques.

- Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.

- Si un fusible saute, assurez-vous d'abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

1 Retirez la clé de contact, puis déconnectez la borne ⊖ de la batterie de la voiture.
2 Connectez les fils correctement.
Reportez-vous à Connexions. (→15)
3 Installez l'appareil dans votre voiture.
Reportez-vous à Installation de l'appareil (montage encastré).
4 Connectez la borne ⊖ de la batterie de la voiture.
5 Détachez la façade et réinitialisez l'appareil. (3)

Liste des pièces pour l'installation

(A) Façade

(B) Plaque d'assemblage

(C) Manchon de montage

(D) Faisceau de fils

(E) Clé d'extraction

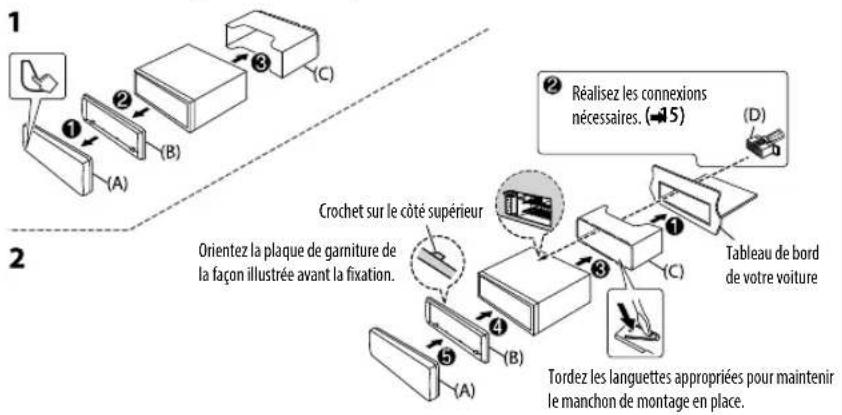

Installation de l'appareil (montage encastré)


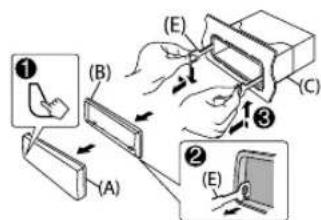

Comment retirer l'appareil

1 Retirez la façade.
2 Insérez le loquet des clés d'extraction dans les trous de chaque côté de la plaque d'assemblage, puis tirez vers l'extérieur.
3 Insérez les clés d'extraction profondément dans les fentes de chaque côté, puis suivez les flèches indiquées sur l'illustration.

Connexions Prises de sortie KDC-172Y KDC-220UI KDC-120UG KDC-152R KDC-120UR KDC-120UB Borne de l'antenne Fusible (10 A) Connexion des connecteurs ISO sur certaines voitures VW/Audi ou Opel (Vauxhall) Vous aurez peut-être besoin de modifier le câblage du faisceau de fils fourni comme montré sur l'illustration ci-dessous. A7 (Rouge) Câble d'allumage (Rouge) A4 (Jaune) Câble de batterie (Jaune) Câblage par défaut AppareilVéhicule Brache Couleur et fonction A4 Jaune : Pile A5 Bleu/Blanc* 1 : Commande d'alimentation A7 Rouge : Allumage (ACC) A8 Noir : Connexion à la terre (masse) B1 Violet ⊕ : Enceinte arrière (droite) B2 Violet/noir ⊖ B3 Gris ⊕ : Enceinte avant (droite) B4 Gris/noir ⊖ B5 Blanc ⊕ : Enceinte avant (gauche) B6 Blanc/noir ⊖ B7 Vert ⊕ : Enceinte arrière (gauche) B8 Vert/noir ⊖ SI votre voiture ne possède pas de prise ISO: Nous recommandons d'installer l'appareil en utilisant un hamais de câblage en vente dans le commerce recommandé spécifiquement pour votre voiture et, pour votre sécurité, de laisser ce travail a des professionnels. Consultez votre revendeur autoradio. Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture pour éviter d'endommager l'appareil. Si aucune connexion n'est faite, ne laissez pas le câble sortir de la languette. Bleu clair/jaune SIBAVOLEI REMOTE CONT (Fil de télécommande de volant) BLEU/Blanc*2 ANT CONT (Fil de commande d'alimentation/ Câble de commande de l'antenne) Marron MUTE (Câble de contrôle de la sourdine) Connecteurs ISO REMARQUE: La sortie totale pour le fil bleu/blanc (* 1) + (* 2) est de 12 V = 350 mA

GUIDE DE DÉPANNAGE

Symptôme Remède
Généalités	Le son ne peut pas être entendu.	Ajustez le volume sur le niveau optimum.Vérifiez les cordons et les connexions.
	"MISWIRING CHECK WIRING THEN PWR ON" apparaît.	Mettez l'appareil hors tension, puis assurez-vous que les prises des câbles d'enceinte sont correctement isolées. Mettez de nouveau l'appareil sous tension.
	"PROTECTING SEND SERVICE" apparaît.	Envoyez l'appareil au centre de service le plus proche.
	Le son ne peut pas être entendu.L'appareil ne se met pas sous tension.L'information affichée sur l'afficheur est incorrecte.	Nettoyez les connecteurs. (→17)
	Cet appareil ne fonctionne pas du tout.	Réinitialisez l'appareil. (→8)
Radio	La réception radio est mauvaise.Bruit statique pendant l'écoute de la radio.	Connectez l'antenne solidement.
CD/USB/iPod	Le disque ne peut pas être éjecté.	Maintenez enfoncée pour éjecter le disque de force. Faites attention que le disque ne tombe pas quand il est éjecté. Si cela ne résout pas le problème, essayez de réinitialiser l'appareil. (→9)
	Du bruit est produit. Sautez à une autre plage ou changez le disque.
	Les plages ne sont pas reproduites comme vous le souhaitiez.	L'ordre de lecture est déterminé quand les fichiers sont enregistrés.
	"READING" clignote sur. N'utilisez pas trop de niveaux de hiérarchie ou de dossiers.
	La durée de lecture écoulée n'est pascorrecte.	C'est causé par la façon dont les plages ont été enregistrées sur le disque.
	Les caractères corrects ne sont pas affichés (ex.: nom de l'album).	Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limité de symboles.En fonction de la langue d'affichage que vous avez choisie (→6), certains caractères peuvent ne pas être affichés correctement.

Symptôme Remède
CD/USB/iPod	“NA FILE” Assurez-vous que le disque contient des fichiers audio compatibles.(←8)
	“NO DISC” Insèrez un disque reproductible dans la fente d’insertion.
	“TOC ERROR” Assurez-vous que le disque est propre et inséré correctement.
	“PLEASE EJECT” Réinitialisez l’appareil. Si cela ne résout pas le problème, consultez votre centre de service le plus proche.
	“NO DEVICE” Connectez un périphérique USB puis repassez à la source USB.
	“COPY PRO” Un fichier interdit de copie a été lu.
	“NA DEVICE” Connectez un périphérique USB compatible et vérifiez les connexions.
	“NO MUSIC” Connectez un périphérique USB qui contient des fichiers audio compatibles.
	“iPod ERROR”Reconnectez l’iPod.Réinitialisez l’iPod.
ANDROID	Aucun son ne peut être entendu pendant la lecture.Le son sort uniquement du périphérique Android.Reconnectez le périphérique Android.En mode [HAND MODE], lancez n’importe quelle application multimédia sur le périphérique Android et démarrez la lecture.En mode [HAND MODE], relancez l’application multimédia actuelle ou utilisez une autre application multimédia.Redémarrez le périphérique Android.Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne peut pas diriger le signal audio sur l’appareil. (←8)
	Lecture impossible en mode [BROWSE MODE].Assurez-vous que KENWOOD MUSIC PLAY APP est installé sur le périphérique Android. (←8)Reconnectez le périphérique Android et sélectionnez le mode de commande approprié.Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne prend pas en charge [BROWSE MODE]. (←8)

GUIDE DE DÉPANNAGE

Symptôme Remède

ANDROID	"NO DEVICE" ou "READING" clignote sur.	Déactivez les options développeur sur le périphérique Android.Reconnectez le périphérique Android.Si cela ne résout pas le problème, c'est que le périphérique Android connecté ne prend pas en charge [BROWSE MODE]. (→18)
	La lecture est intermittente ou le son saute.	Déactivez le mode d'économie d'énergie sur le périphérique Android.
	"ANDROID ERROR" / "NA DEVICE"	Reconnectez le périphérique Android.Redémarrez le périphérique Android.

Mise en sourdine lors de la réception d'un appel téléphonique

Connectez le fil MUTE à votre téléphone en utilisant un accessoire téléphone en vente dans le commerce. (15)

Quand un appel arrive, "CALL" apparaît (Le son du système audio est mis en pause.)

- Pour continuer d'écouter le système audio pendant un appel, appuyez sur ⏻ SRC. "CALL" disparaît et le son du système audio est rétabli.

Quand l'appel est terminé, "CALL" disparaît.(Le son du système audio est rétabli.)

RÉFÉRENCES

Entretien

Nettoyage de l'appareil

Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.

Nettoyage du connecteur

Détachez la façade et nettoyez le connecteur à l'aide d'un coton tige en faisant attention de ne pas endommager le connecteur.

Connecteur (sur la face arrière de la façade)

Manipulation des disques

• Ne pas toucher la surface d'enregistrement du disque.
• Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus.
  • N'utilisez aucun accessoire pour le disque.
• Nettoyer le disque en partant du centre vers l'extérieur.
• Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N'utilisez aucun solvant.
• Pour retirer les disques de cet appareil, tirez-les horizontalement.
• Retirez les ébarbures du bord du trou central du disque avant d'insérer un disque.

Plus d'informations

Pour: — Les dernières mise à jour du micrologiciel et la liste de compatibilité la plus récente

- Autres informations récentes

Consultez .

Généralités

• Cet appareil ne peut lire que les CD suivants:

- Pour des informations détaillées et des remarques sur les fichiers audio compatibles, reportez-vous à .

RÉFÉRENCES

Fichiers pouvant être lus

- Fichier audio reproducible:

Pour les disques: MP3 (.mp3), WMA (.wma)

Pour les périphériques USB à mémoire de grande capacité: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

- Supports de disque compatibles: CD-R/CD-RW/CD-ROM

- Formats de fichiers de disques compatibles: ISO 9660 Niveau 1/2, Joliet, Nom de fichier étendu.

- Systèmes de fichier de périphérique USB compatibles: FAT12, FAT16, FAT32

Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphérique.

Disques ne pouvant pas être lus

• Disques qui ne sont pas ronds.

- Disques avec des colorations sur la surface d'enregistrement ou disques sales.

- Disques enregistrables/réinscriptibles qui n'ont pas été finalisés.

- CD de 8 cm. Essayer d'insérer un disque à l'aide d'un adaptateur peut entraîner un dysfonctionnement de l'appareil.

À propos des périphériques USB

- Vous ne pouvez pas connecter un périphérique USB via un hub USB.

- La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.

- Cet appareil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1 A.

À propos de l'iPod/iPhone (pour KDC-220UI)

Made for

- Il n'est pas possible d'utiliser un iPod lorsque "KENWOOD" ou "√" est affiché sur l'iPod.

- En fonction de la version du système d'exploitation de l'iPod/iPhone, certaines fonctions peuvent ne pas être utilisables sur cet appareil.

À propos du périphérique Android

• Cet appareil prend en charge Android OS 4.1 et ultérieur.

- Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complètement Android Open Accessory (AOA) 2.0.

- Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0.

Changez l'information sur l'affichage

Chaque fois que vous appuyez sur DISP, les informations affichées changent.

- Si aucune information n'est disponible ou si aucune information n'est enregistrée, "NO TEXT", "NO INFO", ou une autre information (par ex. le nom de la station, la durée de lecture) apparaît.

Nom de la source	KDC-220UI / KDC-172Y
	Informations sur l'affichage
STANDBY Nom de la source (Date/Horloge)
RADIO Fréquence (Date/Horloge)
	(Pour les stations FM Radio Data System uniquement)Nom de la station (Date/Horloge) ➔ Radio texte (Date/Horloge) ➔ Radio texte+(R.TEXT+ ) ➔ Titre (Artiste) ➔ Titre (Date/Horloge) ➔ Fréquence (Date/Horloge) ➔(retour au début)
CD ou USB	(Pour CD-DA)Titre de plage (Artiste) ➔Titre de plage (Nom du disque) Titre de plage (Date/Horloge) ➔Durée de lecture (Date/Horloge) ➔retour au début)
	(Pour les fichiers MP3/WMA/WAV/FLAC)Titre de morceau (Artiste) ➔Titre de morceau (Titre d'album) ➔Titre de morceau(Date/Horloge) ➔Nom de fichier (Nom de dossier) ➔Nom de fichier (Date/Horloge) ➔Durée de lecture (Date/Horloge) ➔(retour au début)
iPod ou ANDROID	Quand [MODE OFF] [BROWSE MODE] est sélectionné. (→)Titre de morceau (Artiste) ➔Titre de morceau (Nom de l'album) ➔Titre de morceau(Date/Horloge) ➔Durée de lecture (Date/Horloge) ➔retour au début)
AUX Nom de la source (Date/Horloge)

RÉFÉRENCES

Nom de la source	KDC-152R / KDC-120UR KDC-120UG KDC-120UB
	Informations sur l'affichage
STANDBY Nom de la source	→ Horloge → (retour au début)
RADIO Fréquence	→ Horloge → (retour au début)
	(Pour les stations FM Radio Data System uniquement)Nom de la station → Radio texte → Radio texte+ → Titre/Artiste → Fréquence →Horloge → (retour au début)
CD ou USB	(Pour CD-DA)Nom du disque/Artiste → Titre de plage/Artiste → Durée de lecture → Horloge →(retour au début)
	(Pour les fichiers MP3/WMA/WAV/FLAC)Titre du morceau/Artiste → Titre d'album/Artiste → Nom de dossier → Nom de fichier →Durée de lecture → Horloge → (retour au début)
ANDROID	Quand [BROWSE MODE] est sélectionné. (-0)Titre du morceau/Artiste → Titre d'album/Artiste → Durée de lecture → Horloge →(retour au début)
AUX Nom de la source	→ Horloge → (retour au début)

SPÉCIFICATIONS

Tuner	FM Plage de fréquences 87,5 MHz — 108,0 MHz (intervalle de 50 kHz)
	Sensibilité utilisable (S/B = 26 dB) 0,71 μV/75 Ω
	Seuil de sensibilité (DIN S/N = 46 dB) 2,0 μV/75 Ω
	Réponse en fréquence (±3 dB) 30 Hz — 15 kHz
	Taux de Signal/Bruit (MONO) 64 dB
	Séparation stéréo (1 kHz) 40 dB
	MW Plage de fréquences 531 kHz — 1 611 kHz (intervalle de 9 kHz)
	Sensibilité utilisable (S/B = 20 dB) 28,2 μV
	LW Plage de fréquences 153 kHz — 279 kHz (intervalle de 9 kHz)
	Sensibilité utilisable (S/B = 20 dB) 50,0 μV
Lecteur CD	Diode laser	GaAlAs
	Filtre numérique (D/A)	8 fois suréchantillonnage
	Vitesse de rotation	500 t/min. — 200 t/min. (CLV)
	Pleurage et scintillement	Non mesurables
	Réponse en fréquence (±1 dB)	20 Hz — 20 kHz
	Distorsion harmonique totale (1 kHz)	0,01 %
	Taux de Signal/Bruit (1 kHz)	105 dB
	Gamma dynamique	90 dB
	Séparation des canaux	85 dB
	Décodage MP3	Compatible avec le format MPEG-1/2 Audio Layer-3
	Décodeur WMA	Compatible Windows Media Audio

SPÉCIFICATIONS

USB	Standard USB USB 1.1, USB 2.0 Vitesse maximale
	Système de fichiers FAT12/16/32
	Courant d'alimentation maximum CC 5 V	——1 A
	Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3
	Décodeur WMA Compatible Windows Media Audio
	Décodeur WAV PCM linéaire
	Décodeur FLAC Fichier FLAC (48 kHz maximum/16 bits)
Audio	Puissance de sortie maximum 50 W × 4
	Pleine Puissance de Largeur de Bande 22 W × 4 (avec moins de 1 % DHT)
	Impédance d'enceinte	4 Ω — 8 Ω
	Action en tonalité	Graves 100 Hz ±8 dB
		Médiums 1,0 kHz ±8 dB
		Aiguës 12,5 kHz ±8 dB
	Niveau de préamplification/charge (CD)	2 500 mV/10 kΩ
	Impédance du préamplificateur	≤ 600 Ω
Auxiliaire	Réponse en fréquence (±3 dB)	20 Hz — 20 kHz
	Tension maximum d'entrée	1 000 mV
	Impédance d'entrée	30 kΩ

Généralités	Tension de fonctionnement 14,4 V (10,5 V — 16 V admissible)
	Consommation de courant maximale 10 A
	Plage de températures de fonctionnement	-10^ — +60^
	Dimensions d'installation (L × H × P)	182 mm × 53 mm × 158 mm
	Poids net (y compris la plaque d'assemblage et le manchon de montage)	1,2 kg

Sujet à changement sans notification.
