MODE D'EMPLOI LET19T1000H HAIER

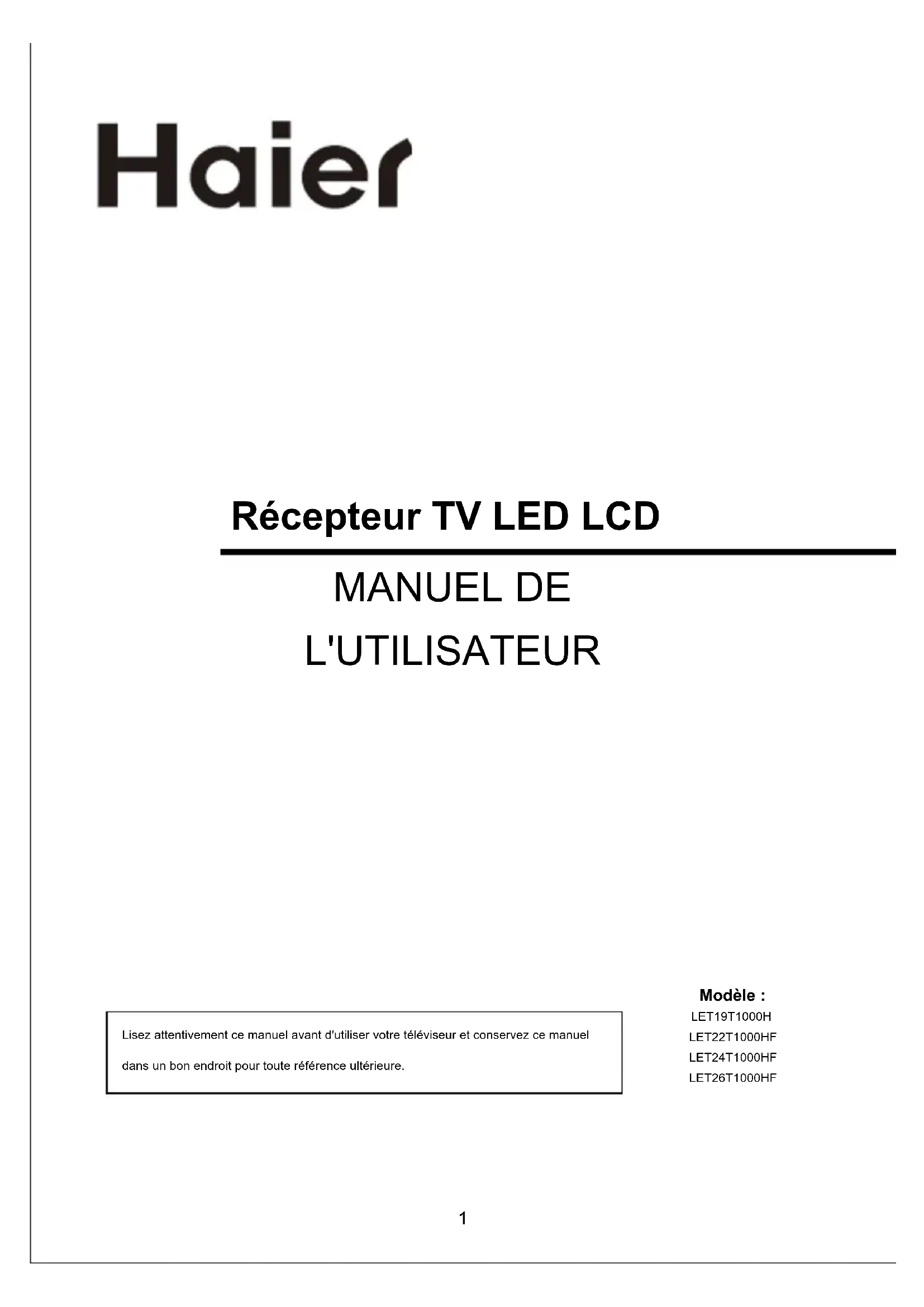

Récepteur TV LED LCD MANUEL DE L'UTILISATEUR

Lisez attentivement ce manuel avant d'utiliser votre téléviseur et conservez ce manuel dans un bon endroit pour toute référence ultérieure. Modèle : LET19T1000H LET22T1000HF LET24T1000HF LET26T1000HF2 Table des Matières 01 Avertissment de sécurité Bienvenue P. 03 Information Importante P. 03 Instruction de sécurité P. 04 Avertissements et mise en garde P. 05 02 Introduction Principaux Caractéristiques P. 07 Installation du pied P. 08 Installation Murale P. 09 Panneau de commande avant et latéral P. 11 Prises arrières P. 12 Connexion du Téléviseur P. 13 Interface commune :Canal Ready P. 14 03 Télécommande Présentation de la Télécommande P. 15 Installation des piles dans la Télécommande. P. 16 Télétexte P. 16 04 Utilisation Guide d'installation P. 17 05 Dépannage Dépannage P. 33 Spécification P. 343 01 Avertissements et mesures de sécurité BIENVENUE Nous vous remercions d'avoir acheté ce téléviseur LCD LED 19"/22"/24"/26" . Ce guide va vous aider à régler et utiliser votre téléviseur. Commencez par vérifier le contenu de votre boîte avec la liste des pièces ci-dessous : Téléviseur LCD 19" HD Ready. Télécommande et 2 piles AAA ; Guide d'utilisation Guide de démarrage rapide Câble péritel x 1 Pied du TV Téléviseur numérique LCD LED 22" Full HD 1080p Télécommande et 2 piles AAA ; Guide d'utilisation Guide de démarrage rapide Câble péritel x 1 Pied du TV Téléviseur numérique LCD LED 24" Full HD 1080p Télécommande et 2 piles AAA ; Guide d'utilisation Guide de démarrage rapide Câble péritel x 1 Pied du TV Téléviseur numérique LCD LED 26" Full HD 1080p Télécommande et 2 piles AAA ; Guide d'utilisation Guide de démarrage rapide Câble péritel x 1 Pied du TV Maintenant vous pouvez commencer ! INFORMATION IMPORTANTE LISEZ ENTIÈREMENT CE MANUEL AVANT L'UTILISATION ET CONSERVEZ-LE POUR TOUTE RÉFÉRENCE ULTÉRIEURE ATTENTION RISQUES D'ELECTROCUTION

AVERTISSEMENT : afin d'éviter tout risque d'incendie ou de décharge électrique, n'installez jamais votre téléviseur

dans un lieu humide. Redoublez d'attention lorsque vous manipulez l'écran pour ne pas le rayer par inadvertance ou l'endommager d'une autre façon. Veillez à ne pas obstruer les orifices d'aération de votre téléviseur en tenant journaux, nappes, rideaux, etc., à distance. ATTENTION : s la fiche électrique sert de dispositif de sectionnement et doit rester facilement accessible. s Consultez attentivement le présent mode d'emploi avant utilisation, puis rangez-le dans un endroit facilement accessible pour pouvoir vous y reporter ultérieurement. s Pour obtenir des performances optimales, consultez attentivement le présent mode d'emploi, puis rangez-le dans un endroit facilement accessible pour pouvoir vous y reporter ultérieurement. s Les chiffres et les données communiqués au sujet de l'écran dans le présent mode d'emploi peuvent, suite aux innovations technologiques apportées, ne pas correspondre tout à fait aux caractéristiques de votre modèle. s Tout démontage, sans approbation préalable, du présent produit est strictement interdit. AVERTISSEMENT : pour éviter tout risque d'incendie, tenez bougies et autres sources de flammes ouvertes à distance du produit en toutes circonstances.4

INSTRUCTIONS DE SÉCURITÉ

• Attention : Pour réduire le risque d'électrocution, ne déposez aucun panneau. Aucun des éléments internes ne peut être réparé par l'utilisateur. Confiez l'entretien à un technicien qualifié.
• Attention : POUR REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.
• N'exposez pas l'appareil et l'adaptateur au ruissellement ni à la projection d'eau, et ne placez aucun objet contenant un liquide (tel qu'un vase) au dessus de l'appareil.
• Éloignez le produit de la lumière directe du soleil et de toute source de chaleur telle que radiateurs ou poêles.

• N'obstruez jamais les fentes d'aération. Les fentes et ouvertures sur l'unité sont prévues pour la ventilation. Ces fentes ne doivent jamais être obstruées en plaçant l'appareil sur un canapé, un tapis ou toute autre surface similaire.
• Ne placez pas cet appareil sur un chariot, un support, un trépied ou une table instable. L'appareil pourrait tomber, causant des dommages ou des blessures.
• Ne placez jamais d'objets lourds ou tranchants sur le panneau ou le cadre.

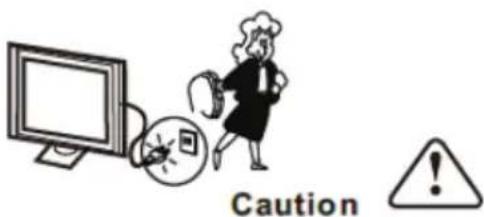

• Débranchez la prise de courant lorsque l'appareil n'est pas utilisé.

• Il faut tenir compte de la protection de l'environnement lors de l'élimination des piles.

• AVERTISSEMENT : Les piles (pile ou batterie ou bloc batterie) ne doivent pas être exposées à une chaleur excessive telle que rayons du soleil, feu, etc.
• AVERTISSEMENT : L'utilisation d'un casque ou d'écouteurs avec un volume sonore trop fort peut causer une perte auditive. Ce symbole indique que ce produit ne doit pas être mis au rebut avec les déchets ménagers et ce dans tous les pays de l'Union Européenne. En aidant à la récupération séparée, vous aidez à garantir que les produits seront recyclés d’une façon appropriée et ainsi à préserver les ressources naturelles et à protéger l’environnement et la santé humaine. Ramenez donc cet appareil aux points de collecte appropriées ou retournez-le au revendeur auprès duquel vous l'avez acheté. Ainsi il sera recyclé et contribue à préserver l’environnement.5 Avertissements et mise en garde Avertissement Attention Des hautes tensions dangereuses existent à l'intérieur de cet appareil. Ne déposez pas le panneau de sécurité à l'arrière du téléviseur. Pour toute réparation, veuillez faire appel à un technicien qualifié. Pour prévenir tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie et à l'humidité. N'introduisez pas d'objets étrangers par les fentes des panneaux du téléviseur. Ne renversez jamais de liquide sur le récepteur du téléviseur Ne bloquez pas les fentes d'aération du panneau arrière. L'aération est essentielle pour éviter que les composants électriques ne tombent en panne. Ne coincez pas le cordon d'alimentation sous le récepteur de télévision.6 Ne montez jamais sur le téléviseur, ne vous appuyez pas dessus et ne le poussez pas brusquement sur son socle. Prêtez une attention particulière aux enfants. Risque de blessures graves en cas de chute. Ne placez pas le téléviseur sur un chariot, une étagère ou une table instable. Le téléviseur risque de tomber et peut provoquer des blessures graves et des dommages matériels importants. Débranchez le téléviseur du secteur s'il ne va pas être utilisé pour une longue période. Distances minimales Si le téléviseur est placé dans un compartiment fermé, il faut veiller à respecter les distances minimales. L'accumulation de chaleur réduit la durée de vie de service de votre téléviseur et peut aussi être dangereuse.7 02 Introduction

Données principales Panneau 19” 22” 24” 26” Système TV PAL-B/G, I, D/K SECAM-B/G, D/K, L, L' Système du signal vidéo PAL/SECAM Tension d'entrée 100-240V CA 50/60Hz Consommation d'énergie 30 W 38 W 40 W 55 W Consommation électrique en veille <0.5W Puissance de sortie audio (Taux de distorsion dynamique ≤7%) 2 x 3W Signal d’entrée 1 RVB analogique (PC) ; 1 audio PC 2 Interface HDMI (High Definition Multimedia Interface) 1 Entrées Vidéo 1 Entrées audio YPbPrx1 1 Péritel 1 CI 1 USB RF Co-Ax signal de sortie 1 Headphone 1 S/PDIF Définition horizontale (lignes TV) Entrée vidéo composite >= 350 YPbPr >=400

Caractéristiques principales 1. Utilisable comme écran télé, moniteur d'affichage ou écran pour PC ; 2. Grande luminance et lar

le de la visualisation

3. Interface HDMI et péritel ; 4. NICAM ; 5. Time-shiftINSTALLATION * Placez le téléviseur dans une pièce où la lumière ne frappe pas directement sur l'écran. * L'obscurité totale ou une réflexion sur l'écran peut provoquer une fatigue visuelle. Un éclairage doux et indirect est recommandé pour une visualisation confortable. * Prévoyez suffisamment d'espace entre le téléviseur et le mur pour permettre la ventilation. * Évitez les endroits trop chauds pour éviter tout dommage possible à l'enceinte ou une défaillance prématurée des composants. * Ce téléviseur peut être connecté à une prise secteur de 100-240 volts. 50/60 Hz. Ne le branchez jamais sur une prise de courant CC ou de n'importe quel autre type. * Ne couvrez pas les fentes de ventilation lors de l'utilisation du téléviseur. ATTENTION Ne modifiez aucun composant interne et bouton de commande du téléviseur non décrit dans ce manuel. Toutes les téléviseurs à LED sont des équipements de haute tension électrique. Il faut débrancher le téléviseur avant de nettoyer de la poussière ou des gouttes d'eau de l’écran, du boîtier ou autour de l'un des boutons ou des connecteurs. Utilisez un chiffon doux et sec et non pelucheux pour essuyer le téléviseur. Pendant les orages, débranchez le câble d'alimentation et le câble d'antenne pour éviter d'endommager votre téléviseur et les autres appareils connectés. Toutes les opération de réparation de ce téléviseur ne doivent être effectuées que par du personnel qualifié.8

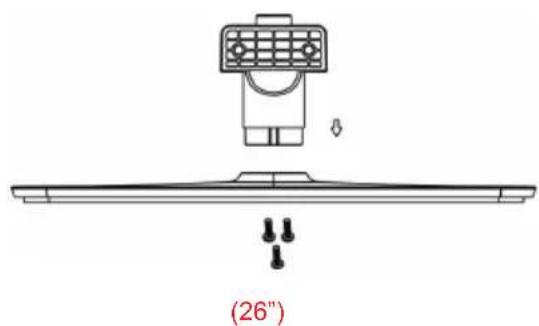

Placez le téléviseur dans une pièce où la lumière ne frappe pas directement sur l'écran. L'obscurité totale ou une réflexion sur l'écran peut provoquer une fatigue visuelle. Un éclairage doux et indirect est recommandé pour une visualisation confortable. Prévoyez suffisamment d'espace entre le téléviseur et le mur pour permettre la ventilation. Évitez les endroits trop chauds pour éviter tout dommage possible à l'enceinte ou une défaillance prématurée des composants. 1. Insérez la tige du support dans le support dans le sens indiqué par la flèche, serrez ensuite celle-ci à l'aide d'une vis. 2. Insérez le plateau du support dans le couvercle arrière dans le sens indiqué par la flèche, serrez ensuite celui-ci à l'aide d'une vis. 3. Insérez la tige du support dans le support dans le sens indiqué par la flèche, serrez ensuite celle-ci à l'aide de trois vis. 4. Insérez le plateau du support dans le couvercle arrière dans le sens indiqué par la flèche, serrez ensuite celui-ci à l'aide de deux vis. (19”,22”,24”) (19”,22”,24”) (26”) (26”)9

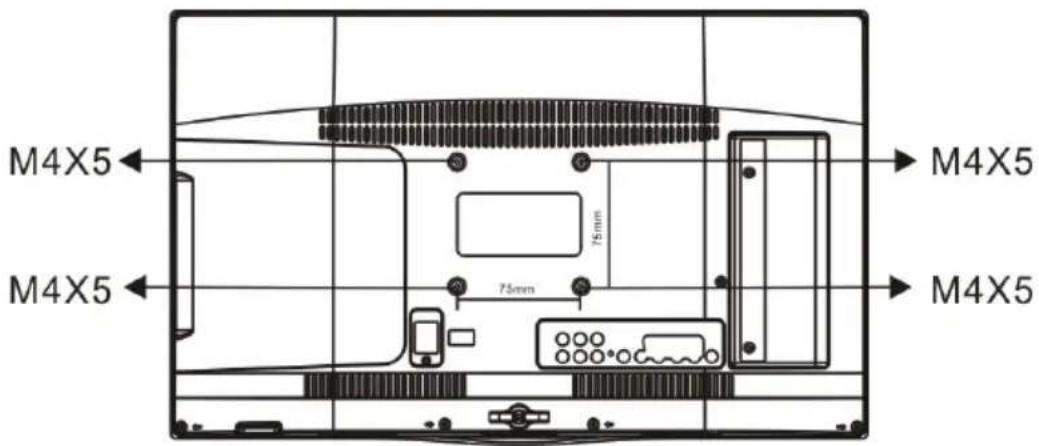

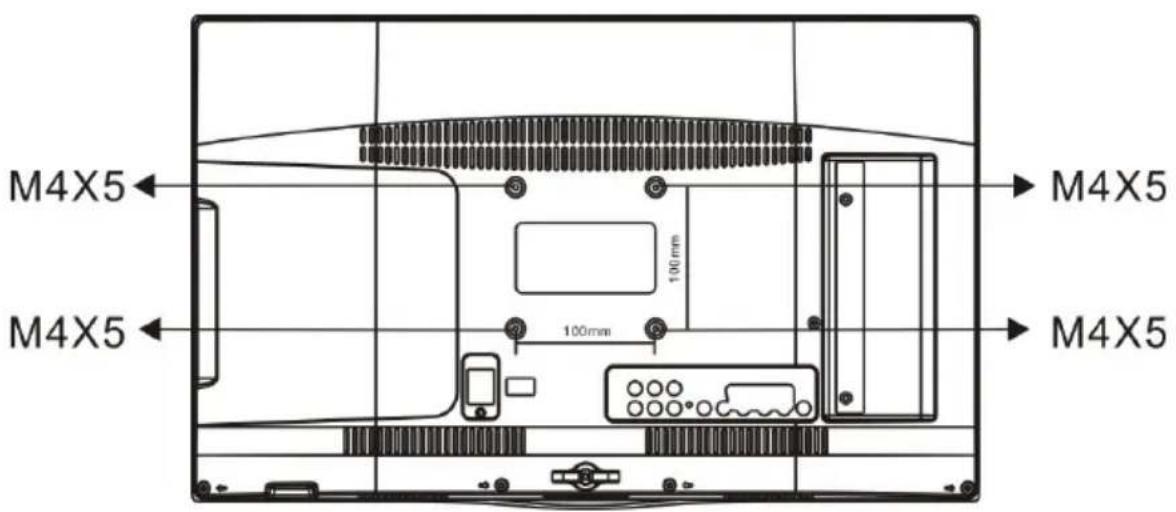

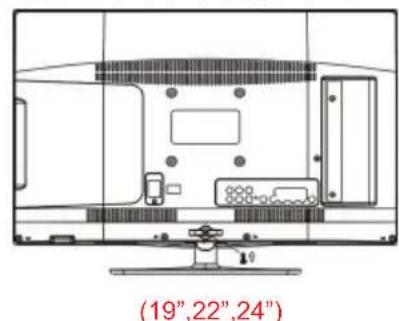

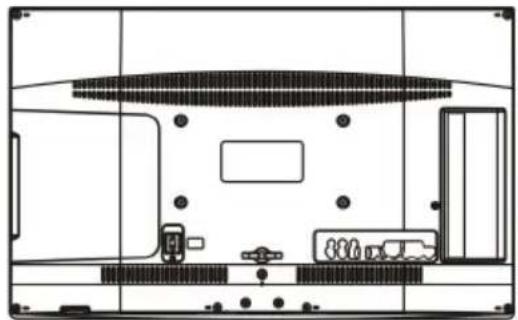

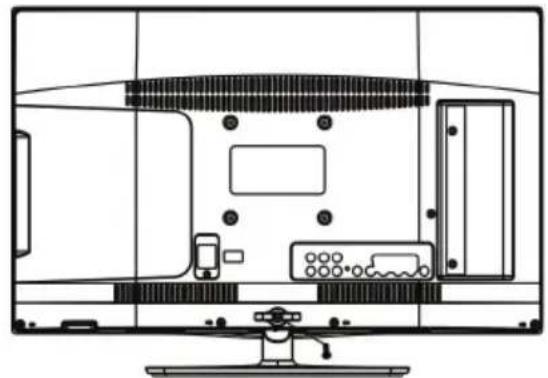

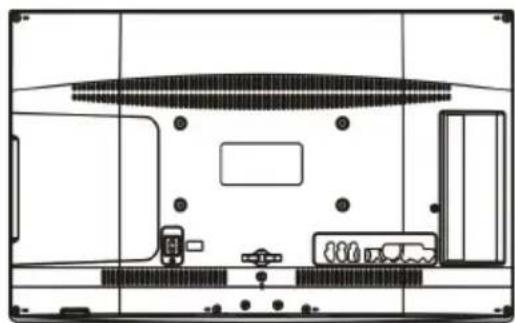

DIRECTIVES D'INSTALLATION DU SUPPORT MURAL

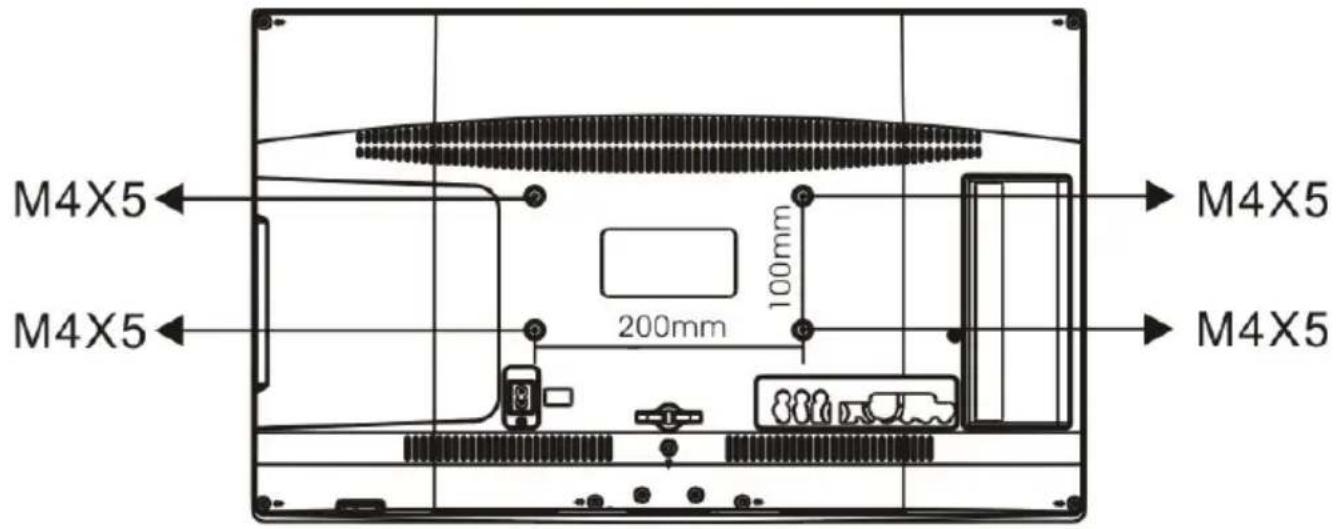

Ce téléviseur peut être accroché au mur en suivant la procédure suivante :

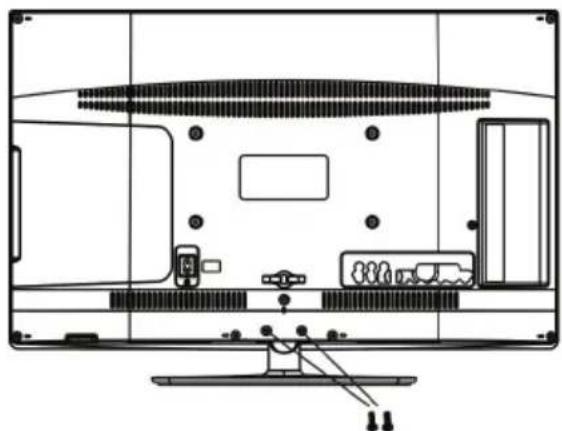

1. Placez le téléviseur LCD LED sur une surface solide. Mettez un matériau souple à l'avant de l'écran pour le

protéger contre tout dommage. 2. Retirez les vis de la partie inférieure du téléviseur, où le socle est fixé au téléviseur, et enlevez le socle (rangez le socle dans un endroit sûr pour une utilisation ultérieure).

3. Utilisez les quatre vis fournies pour fixer le téléviseur sur un support mural (non inclus) par les quatre trous VESA

standard à l'arrière du téléviseur.

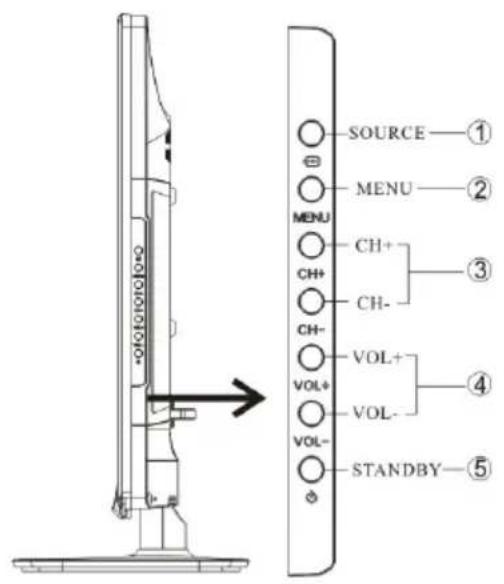

MENU Pour ouvrir le Menu principal.

CH+/CH- En mode TV, appuyez sur CH+ ou CH- pour passer au canal suivant ou précédent. Dans MENU, appuyez sur CH+ ou CH- pour sélectionner des éléments. En mode veille, appuyez dessus pour allumer le téléviseur

VOL+/VOL- Pour régler le niveau sonore. Dans MENU, permet de régler l'élément sélectionné.

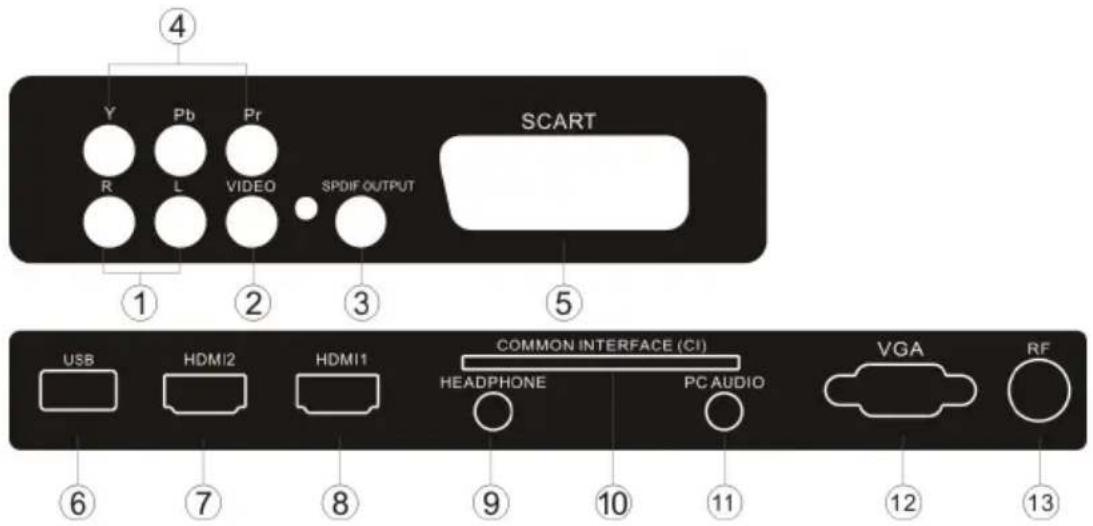

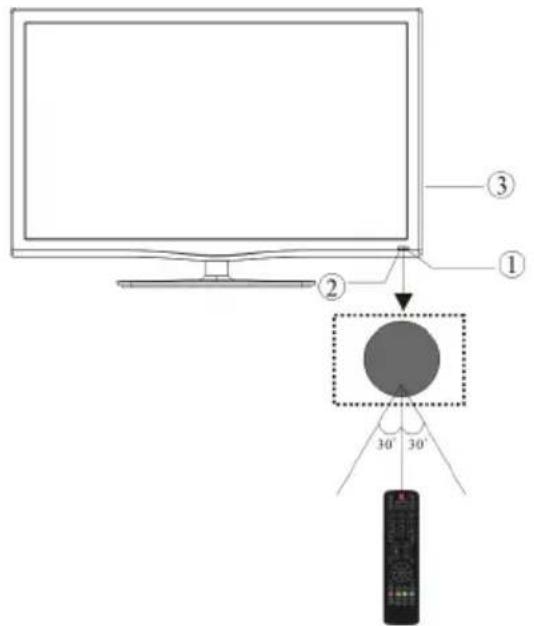

1 Capteur de télécommande 2 Témoins BLEU : ALLUMÉ. ROUGE : VEILLE. 3 Touches.12 Prises arrières/latérales

S/PDIF sortie audio numérique

Connectez votre antenne à l'arrière du téléviseur dans la prise ANT IN.

AMÉLIORER VOTRE SIGNAL

Pour améliorer la qualité de l'image dans une région de mauvaise réception, utilisez un amplificateur de signal (non fourni). CONNECTEZ VOTRE PC AU TÉLÉVISEUR Vous pouvez utiliser votre téléviseur comme un moniteur pour votre ordinateur personnel en le connectant avec un câble VGA (non fourni). 1 Lisez le guide utilisateur de votre ordinateur et vérifiez qu'il dispose d'un connecteur VGA. 2 Arrêtez votre téléviseur et votre PC. 3 Branchez un câble d'interface VGA de type D à 15 broches au connecteur d'interface vidéo VGA du PC. Branchez l'autre extrémité du câble au connecteur d'interface PC du téléviseur. Serrez les vis des connecteurs VGA et connectez le câble audio (non fourni) à la prise d'entrée audio à l'arrière du téléviseur. 4 Allumez le téléviseur d'abord puis le PC. 5 Réglez le mode d'entrée vidéo sur VGA à l'aide de la touche du téléviseur ou de la télécommande. 6 Une fois l'image apparaît, s'il y a du bruit, changez la résolution du mode VGA, changez le taux de rafraîchissement ou réglez la luminosité et le contraste dans le menu jusqu'à ce que l'image soit claire. CONNECTER UN LECTEUR DVD OU UN MAGNÉTOSCOPE À VOTRE TV Il y a deux manières pour connecter un lecteur DVD ou un magnétoscope à votre téléviseur. Assurez-vous que le téléviseur, lecteur DVD ou le magnétoscope soient éteints avant de les connecter. 1 Connectez les sorties AV du lecteur DVD/magnétoscope à la prise AV IN de votre téléviseur. 2 Connectez les sorties audio AV L & R à l'entrée audio (8), appuyez sur la touche SOURCE du téléviseur pour définir le mode d'entrée vidéo sur AV.

1 Connectez le câble péritel de l'appareil externe (lecteur DVD, boîtier décodeur ou console de jeux) à la prise péritel du téléviseur. 2 Appuyez sur la touche SOURCE pour sélectionner le mode PÉRITEL. 3 Appuyez sur la touche PLAY de l'appareil externe. Entrée HDMI 1 Connectez le câble HDMI de l'appareil à la prise HDMI du téléviseur. 2 Appuyez sur la touche SOURCE pour sélectionner le mode HDMI. 3 Reportez-vous au guide utilisateur de l'appareil HDMI pour avoir des informations sur son fonctionnement. SORTIE HEADPHONE Insérer la prise casque dans le connecteur jack HEADPHONE. Les hauts parleurs sont maintenant muet

S/PDIF est une connexion audio numérique utilisée pour connecter sur de courtes distances un appareil audio tel que cinédom, chaîne Hi-Fi etc. Le signal est transmis via un câble coaxial avec des connecteurs RCA. 1. Éteignez le téléviseur et l'appareil avant de procéder aux connexions. 2. Connectez les câbles AV (non fournis) à partir du connecteur S/PDIF du téléviseur au cinédom ou chaîne HiFi etc.14 INTERFACE COMMUNE Le logement de l'interface commune (CI) est destiné à un module d'accès conditionnel (CA) et une carte à puce pour pouvoir regarder des programmes télé et des services supplémentaires payants. Contactez votre prestataire de services d'interface commune pour obtenir plus d'informations sur les modules et l'abonnement. Notez que les modules CA et les cartes à puce ne sont ni fournis ni des accessoires en option. Avertissement

• Teignez votre téléviseur avant d'insérer un module dans le logement d'interface commune. 1. Eteignez correctement le CAM (module d'accès conditionnel), puis la carte à puce dans le logement CI qui se trouve sur le côté du téléviseur.

CI SLOT LOGEMENT D'INTERFACE COMMUNE

CAM CAM (module d'accès conditionnel) Smart Card Carte à puce 2. Allumez le téléviseur, le message ci-dessous s'affiche si un module CA est détecté. Attendez quelques instants jusqu'à ce que la carte soit activée.

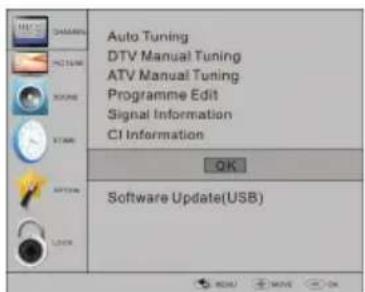

3. Appuyez sur la touche MENU puis appuyez sur la touche ▲▼ pour sélectionner l'option Informations CI.

4. Des informations détaillées sur la carte CI en cours d'utilisation seront affichées.

5. Appuyez sur OK pour accéder au menu de la carte. Reportez-vous au manuel d'utilisation du module pour régler les détails.

6. Lorsque le module est retiré, le message suivant apparaît sur l'écran.

Module CI incéré Module CI retiré15 03 Télécommande

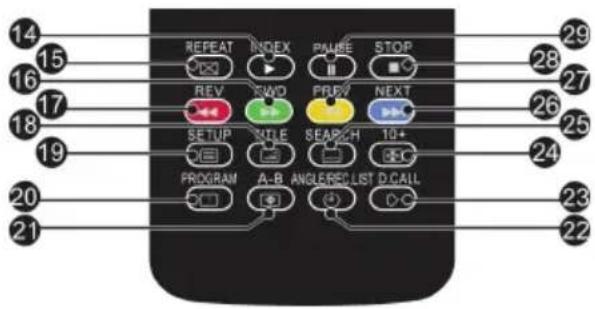

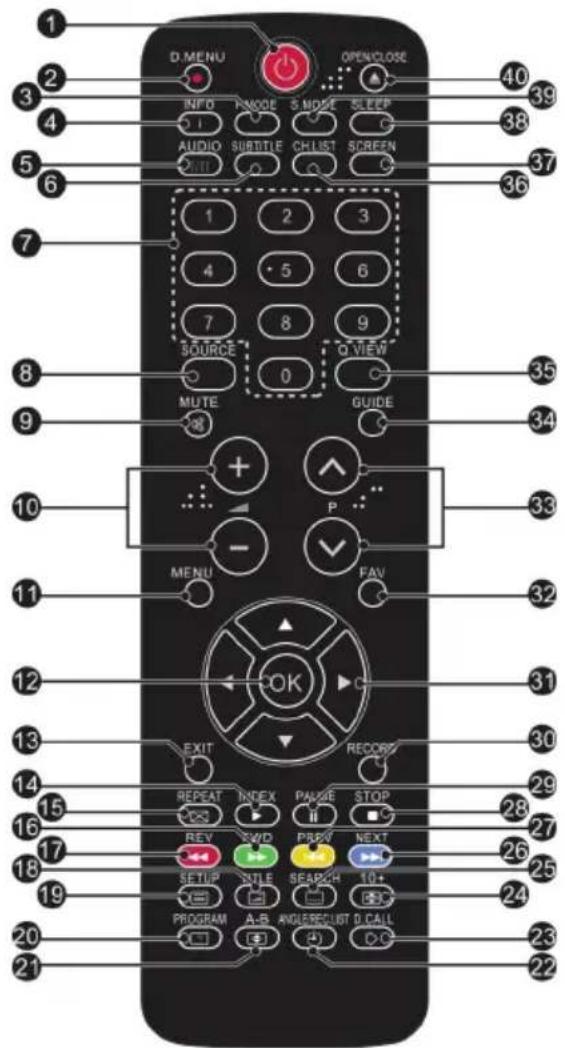

1. Marche/Arrêt : Appuyez pour allumer le téléviseur.

2. D.MENU : Aucun rôle.

3. P.Mode : Pour changer le mode image.

4. INFO : Appuyez pour afficher l'état courant, dont la source d’entrée et

le mode audio de la chaîne.

5. AUDIO l/ll : Appuyez pour sélectionner MONO, Nicam stéréo pour les

chaînes TV. Sélection de la langue audio des chaînes numériques.

6. SUBTITLE (SOUS-TITRAGE) : Appuyez sur pour activer/désactiver

7. Touches numériques : Pour accéder directement aux chaînes.

8. SOURCE : Pour sélectionner la source d'entrée

9. MUTE : Pour couper/rétablir le son.

10. Touches Volume : Pour régler le niveau sonore.

11. MENU : Pour afficher le menu TV.

12. OK : pour confirmer la sélection.

13. EXIT : pour retourner au menu précédent ou quitter le menu.

14. Index de télétexte

15. REPEAT (REPETER) : Aucun rôle

16. Touche télétexte verte / avance rapide USB

17. Touche télétexte rouge / retour rapide USB

18. Mixage télétexte

20. Révéler le télétexte

21. Taille du télétexte

22. Heure télétexte / REC.LIST (Heure télétexte n’a aucun rôle)

23. Mode Télétexte : Aucun rôle

24. Figer le télétexte

25. Sous-code télétexte : Sous-page de télétexte

26. Touche télétexte bleue / fichier suivant USB

27. Touche télétexte jaune / fichier précédent USB

31. TOUCHES DE DEPLACEMENT (HAUT/BAS/DROITE/GAUCHE) : Appuyez pour atteindre votre sélection.

32. Fav : Pour accéder à votre liste de chaînes favorites en mode TV ou DTV.

33. Sélection de programme: Utilisez pour sélectionner la chaîne suivante ou précédente.

34. GUIDE : Appuyez pour afficher le guide électronique des programmes en mode TV.

35. Q.View : Pour retourner à la dernière chaîne regardée.

36. CH.LIST : Appuyez pour afficher la liste des chaînes.

37. Screen : Pour changer le format d'image.

38. Sleep : Pour définir l'heure d'arrêt du téléviseur.

39. S.Mode: To switch sound mode.

40. OPEN/CLOSE : Aucun rôle

：pas de function DVD16 Insertion des piles dans la télécommande

Le télétexte est un système d'information diffusé par certaines chaînes, qui se consulte comme un journal. Il offre également l'accès aux sous-titrages pour les personnes malentendantes ou qui ne sont pas familiers avec la langue de transmission (réseaux câblés, chaînes satellites, etc.) Appuyez sur : Vous obtenez : TEXTE Il est utilisé pour appeler ou quitter le mode télétexte. Le sommaire apparaît avec une liste d'éléments qui peuvent être accédés. Chaque élément a un numéro de page correspondante de 3 chiffres. Si la chaîne sélectionnée ne diffuse pas de télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et sélectionnez un autre canal).

SÉLECTION D'UNE PAGE

Entrez le numéro de la page désirée à l'aide de touches 0 à 9 et haut/bas. Exemple: page 120, tapez 120. Le numéro est affiché en haut à gauche, le compteur tourne, puis la page est affichée. Répétez cette opération pour afficher une autre page. Si le compteur continue à chercher, cela signifie que la page n'est pas transmise. Sélectionnez un autre numéro.

ACCÈS DIRECT AUX ÉLÉMENTS

Les touches de couleur sont comme elles sont affichées en bas de l'écran. Les 4 touches colorées permettent d'accéder aux rubriques ou aux pages correspondantes. Les zones colorées clignotent lorsque la rubrique ou la page n'est pas encore disponible. INDEX Cela renvoie à la page sommaire (généralement la page 100). SUB PAGE Certaines pages contiennent des sous-pages qui sont automatiquement affichées successivement. Cette touche permet d'arrêter ou reprendre la sous-page. L'indication apparaît en haut à gauche. HOLD Pour figer la page. REVEAL Pour afficher ou masquer les informations cachées (solutions de jeux). LIST L'utilisateur peut définir quatre pages préférées à être directement liées aux quatre touches de couleur. Lorsque que le mode liste est activé, il n'est pas possible d'utiliser la navigation Haut et Bas avec les touches de couleur. Les numéros des pages préférées sont conservés et restaurés dans/de la mémoire non volatile pour chaque canal par le logiciel du système.

1. Ouvrez le compartiment des piles.

2. Insérez 2 piles AAA 1,5 V en respectant les indications de polarité (+/-) des piles à l'intérieur du compartiment.

3. Remettez le couvercle du compartiment des piles en place. Remplacez par des piles neuves si le téléviseur présente les symptômes suivants : Son fonctionnement devient instable ou capricieux. S'il arrive que le téléviseur ne réponde pas à la télécommande. Remarques :

1) Utilisation de piles alcalines conseillée.

2) Retirez les piles lorsqu'elles sont usées ou si la télécommande ne va pas être utilisée sur une période prolongée.17

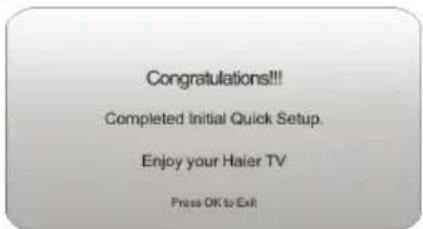

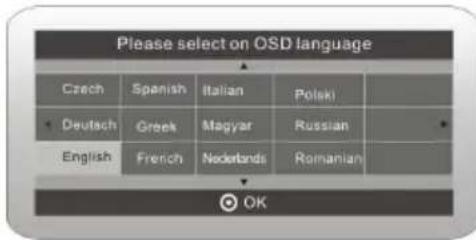

Guide d'installation

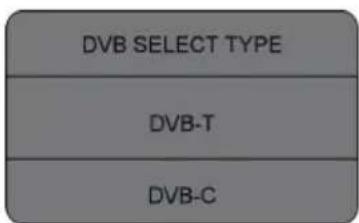

2). Appuyez sur les touches pour sélectionner DVB-T/DVB-C puis appuyez sur OK pour confirmer.

a.Si vous sélectionnez DVB-T, l'étape suivante consiste à sélectionner le type de Recherche et le pays puis appuyez OK pour lancer la recherche.

b.Si vous sélectionnez DVB-C, l'étape suivante consiste à configurer le système DVB-C tel que (le type de recherche/Fréquence/ID Réseau /Symbole (KS/S), puis d’appuyer sur OK pour accéder au menu de sélection du type de recherche et du pays ; cette étape est la même que celle pour DVB-T, sélectionnez le type de recherche (DTV/ATV). Sélectionnez le bon pays, appuyez sur OK pour lancer la recherche. 1). Appuyez sur les touches pour naviguer dans les menus et modifier les paramètres. Appuyez sur OK pour confirmer.Sélectionnez la langue souhaitée des menus.18 3). La recherche des chaînes démarre. Cette opération peut prendre jusqu'à 6 minutes. L'écran affiche l'état d'avancement de la recherche et le nombre de chaînes trouvées. 4). Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l’interrompre. Un écran s'affiche, appuyez sur la touche pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur. 5). Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l’ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel.

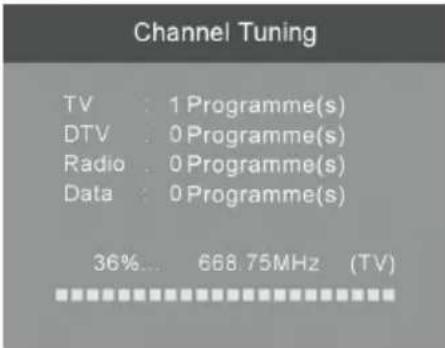

1.1 Recherche automatique (DVB-T)

1） Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK.

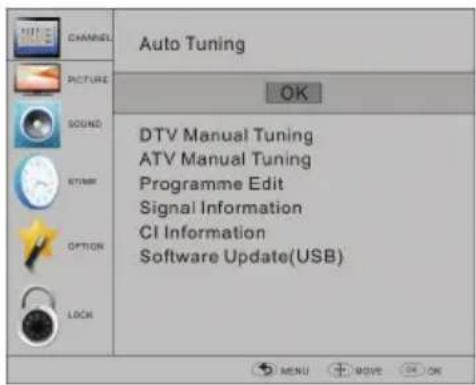

2) Appuyez sur les touches pour sélectionner Auto Tuning (recherche automatique) puis sur OK.

3) Appuyez sur les touches pour sélectionner DVB-T/DVB-C, appuyez pour sélectionner DVB-T puis sur OK pour confirmer.

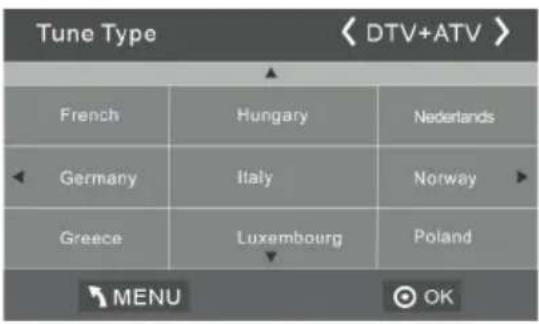

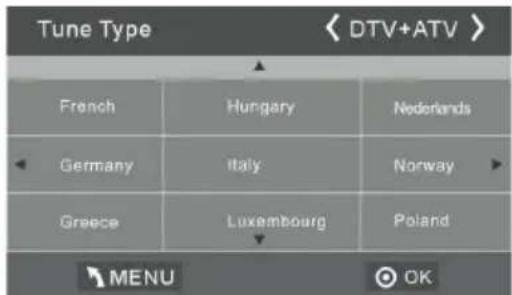

4) Dans le menu Tune Type (type de recherche), appuyez sur les touches pour sélectionner ATV/DTV/DTV + ATV. Appuyez

sur la touche puis sur les touches pour sélectionner le pays d’utilisation du téléviseur. Appuyez sur OK pour confirmer.19 5) La recherche des chaînes démarre. Cette opération peut prendre jusqu'à 6 minutes. L'écran affiche l'état d'avancement de la recherche et le nombre de chaînes trouvées. 6) Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l’interrompre. Un écran s'affiche, appuyez sur la touche pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur. 7) Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l’ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel.

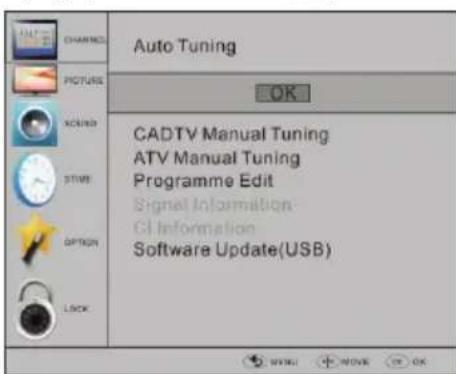

1.2 Recherche automatique (DVB-C)

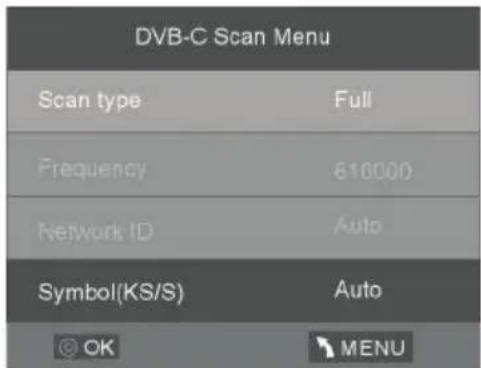

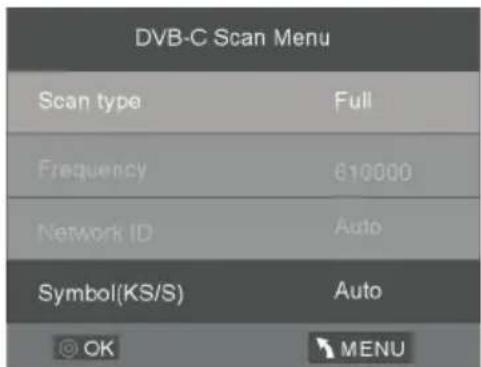

1). Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK. 2). Appuyez sur les touches pour sélectionner Auto Tuning (recherche automatique) puis sur OK.

3). Appuyez sur les touches pour sélectionner DVB-T/DVB-C puis appuyez sur OK pour confirmer. 4). Appuyez sur les touches pour sélectionner Scan Type/Symbol (Ks/S) puis sur OK pour confirmer.20 5). Dans le menu Tune Type (type de recherche), appuyez sur les touches pour sélectionner ATV/DTV/DTV + ATV. Appuyez sur la touche puis sur les touches pour sélectionner le pays d’utilisation du téléviseur. Appuyez sur OK pour confirmer. 6). La recherche des chaînes démarre. Cette opération peut prendre jusqu'à 6 minutes. L'écran affiche l'état d'avancement de la recherche et le nombre de chaînes trouvées. 7). Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l’interrompre. Un écran s'affiche, appuyez sur la touche pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur. 8). Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l’ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel. Remarque : Toutes les chaînes, y compris ATV, DTV et radio peuvent être recherchées en une fois, si le type de recherche est DTV + ATV. Toutes les chaînes mémorisées seront effacées après une recherche automatique. Après la recherche automatique, le téléviseur se syntonise à la première chaîne numérique (DTV).

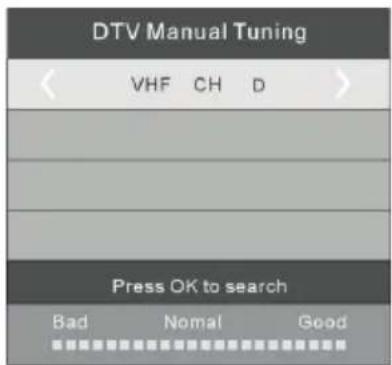

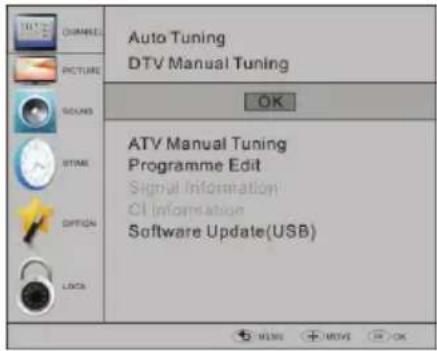

2.1 Recherche manuelle DTV (DVB-T)

1). Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK. 2). Appuyez sur les touches pour sélectionner DTV Manual Tuning (recherche manuelle DTV) puis sur OK.21 3). L'écran DTV Manual Tuning (recherche manuelle DTV) s'affiche. Appuyez sur les touches pour sélectionner UN canal UHF puis sur la touche OK pour lancer la recherche dans ce canal. Lorsque le signal est accordé, l'image et la force du signal sont affichées à l'écran. 4). Appuyez sur la touche MENU pour retourner au menu principal. 5). Appuyez sur la touche EXIT pour quitter le menu.

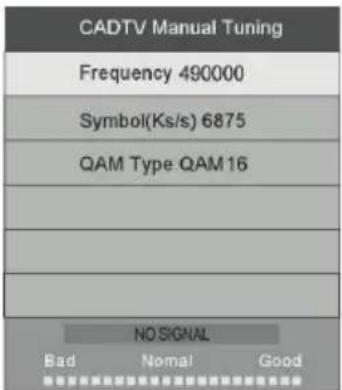

2.2 Recherche manuelle DTV (DVB-C)

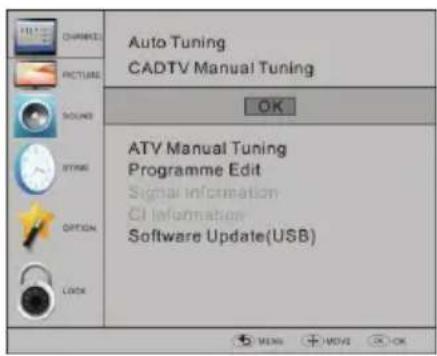

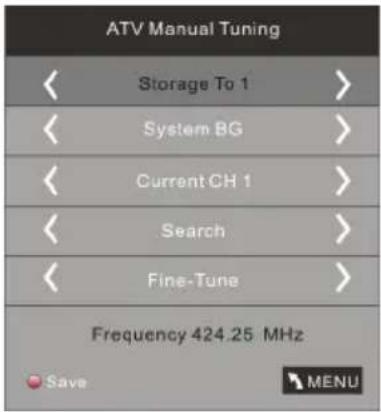

1). Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK. 2). Appuyez sur les touches pour sélectionner CADTV Manual Tuning (recherche manuelle CADTV) puis sur OK. 3). L'écran CADTV Manual Tuning (recherche manuelle CADTV) s'affiche. Appuyez sur les touches pour sélectionner (Fréquence/Symbole (ks/s/QAM type QAM) puis sur OK pour lancer la recherche dans ce canal. Lorsque le signal est accordé, l'image et la force du signal sont affichées à l'écran. 4). Appuyez sur la touche MENU pour retourner au menu principal. 5). Appuyez sur la touche EXIT pour quitter le menu.22 3). ATV Manual tuning (Recherche manuelle de programmes analogiques (ATV)) : Vous pouvez changer le système de sonorisation pour rechercher les chaînes de télévision analogiques puis affiner les canaux sélectionnés.

Remarque : Appuyez sur la touche télétexte rouge pour mémoriser les chaînes après la recherche manuelle. 4). Program edit (Modification des programmes) : Vous pouvez supprimer, renommer, déplacer, ignorer et rendre favori tout programme. Delete (Supprimer) Appuyez sur la touche télétexte rouge, le programme pointé par le curseur sera supprimé. Rename (Renommer) : Vous ne pouvez renommer que les programmes ATV. Déplacez le curseur sur le programme, appuyez sur la touche télétexte verte pour renommer le programme. Appuyez sur pour choisir un caractère. Appuyez sur pour déplacer le curseur. Appuyez sur la touche Menu pour quitter la modification, appuyez sur EXIT pour quitter le menu. Remarque : Les noms des programmes ATV ne peuvent être que de 5 caractères, les noms des programmes DTV peuvent être de 25 caractères. Move (Déplacer) Utilisez les touches fléchées pour sélectionner la chaîne que vous souhaitez déplacer. Ensuite, appuyez sur la touche jaune pour sélectionner la fonction Déplacer. Une fois activée, utilisez les touches fléchées pour se déplacer et appuyez sur OK pour confirmer. Skip (Ignorer) Appuyez sur pour choisir le programme, appuyez sur la touche télétexte bleue pour ignorer ce programme, le symbole apparaît sur le côté droit du programme. Choisissez le programme ignoré, appuyez à nouveau sur la touche bleue pour annuler ignorer, le symbole va disparaître. Favorite (Favoris)23 Appuyez sur pour choisir le programme, appuyez sur la touche FAV, le symbole apparaît sur le côté droit du programme. Choisissez le programme FAV, appuyez à nouveau sur la touche FAV pour annuler FAV, le symbole disparaît. Une fois votre groupe favori créé, vous pouvez appuyer sur la touche FAV pour accéder rapidement à votre programme favori. 5). CI information (Informations sur la CI) : (en option) Ce menu peut afficher des informations sur la carte CI.

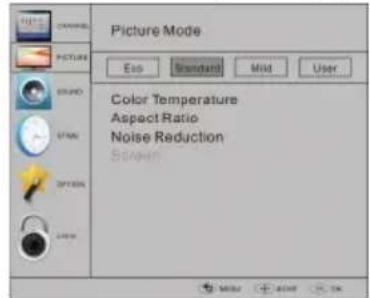

2. PICTURE MENU (Menu Image)

Le second élément du Menu principal est le Menu Image. Ce menu permet de régler les paramètres de l'image tels que contraste, luminosité, etc. Appuyez sur OK pour se déplacer, appuyez sur OK pour régler. Remarque : 1). Teinte n'est disponible qu'avec le système NTSC. 2). Il y a quatre modes de température des couleurs disponibles : moyen, chaud, froid, et personnalisé 3). L'écran est disponible en mode PC uniquement qui permet de régler la position horizontale, verticale, la taille et la phase.

3. SOUND MENU (Menu Audio)

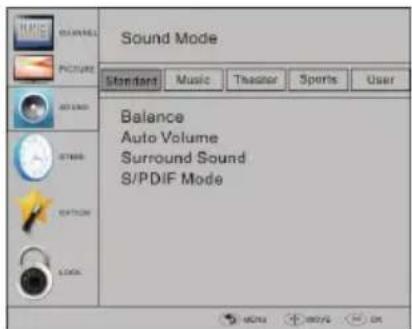

Le troisième élément du Menu principal est le Menu audio. Ici vous pouvez régler l'effet sonore tel que aigus, graves, balance, etc. Appuyez sur pour se déplacer, appuyez sur OK pour régler. Remarque : Volume automatique : disponible uniquement lorsque le volume du signal d'entrée est trop élevé ou présente une distorsion.

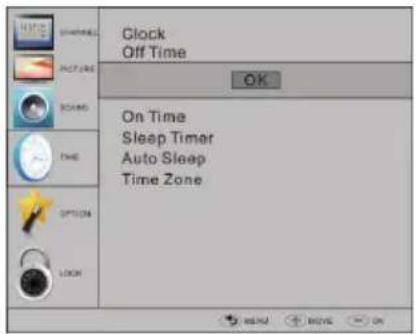

4. TIME MENU (Menu Temps)

Le quatrième élément du Menu principal est le Menu Temps ; vous pouvez régler l'heure, l'heure marche/arrêt, le temps de veille automatique, etc. Appuyez sur pour se déplacer, appuyez sur OK pour régler24 Remarque : Dans 15 minutes, il n'y aura pas de signal, le téléviseur passe en veille automatiquement, si Veille automatique est activée (ON). L'heure peut être obtenue du système DTV automatiquement.

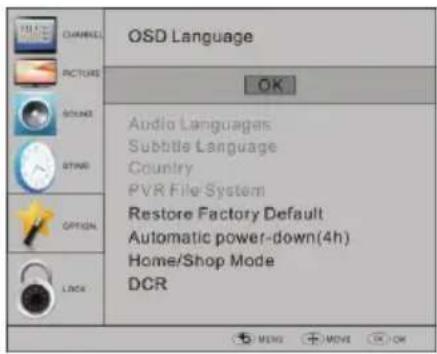

5. OPTION MENU (Menu Options)

Le cinquième élément du Menu principal est le Menu Options. Vous pouvez choisir la langue des menus, la langue audio, la langue de sous-titres, etc. Arrêt automatique 1. Le téléviseur lance la séquence d’arrêt automatique, si au bout de 4 heures de mise en marche aucun changement n’est apporté, par exemple changement de chaîne ou de volume. Une fenêtre apparaîtra à l'écran. Au bout de 150 secondes, le téléviseur passe automatiquement en mode veille. Appuyez sur une touche quelque de la télécommande pour éviter l'arrêt automatique.

2. Sélectionnez Automatic powerdown (4H) dans le menu Options pour annuler l’arrêt automatique.

Appuyez sur OK. Un message apparaîtra “Are you sure you want to enable automatic powerdown?” (Etes-vous sûr de vouloir activer l’arrêt automatique ?) Utilisez la touche vers la droite pour sélectionner NO (NON). L'écran du téléviseur retourne au menu Options et l’option arrêt automatique (4H) s'affiche. Automatic power-down (4H) OFF (désactiver l’arrêt automatique) Pour retourner à l’arrêt automatique après 4 heures répéter ce qui précède, en utilisant la touche vers la gauche pour sélectionner YES (OUI) Dans le système de fichiers PVR, vous pouvez configurer le disque USB pour PVR.25 Remarque : La restauration des paramètres par défaut, efface tous les programmes et mot de passe.

6. LOCK MENU (Menu Verrouillage)

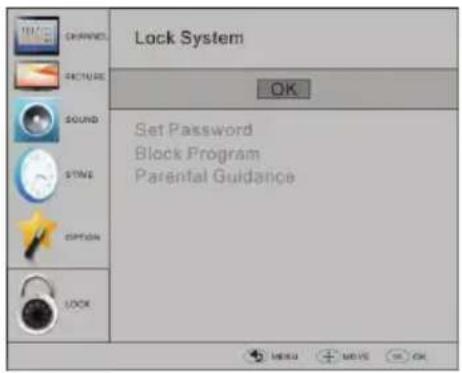

Le sixième élément du Menu principal est le Menu verrouillage. Vous pouvez verrouiller le système, définir un mot de passe, verrouiller des programmes et définir le contrôle parental, après avoir activé le système de verrouillage, vous ne pouvez pas rechercher les chaînes ou modifier les programmes. Remarque : Le mot de passe par défaut est 0000. En cas d’oubli du mot de passe, il est possible d'utiliser le super mot de passe : 9443. Verrouillage de programmes : Appuyez sur pour choisir le programme, appuyez sur la touche télétexte verte pour verrouiller le programme. Si vous voulez déverrouiller le programme, accédez au menu principal, entrez le mot de passe, puis appuyez sur la touche verte. Contrôle parental : Appuyez sur de choisir une classification.

7. Menu EPG (Guide Électronique des Programmes)

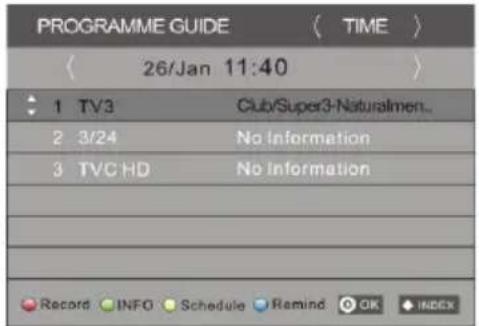

Le Menu EPG est utilisé pour avoir une idée sur les programmes télé et radio de la journée. Pour accéder au Menu EPG, appuyez sur la touche EPG, le menu suivant s'affiche :26

Utilisez pour choisir les programmes, appuyez sur la touche INFO, pour afficher les informations du programme mis en surbrillance.

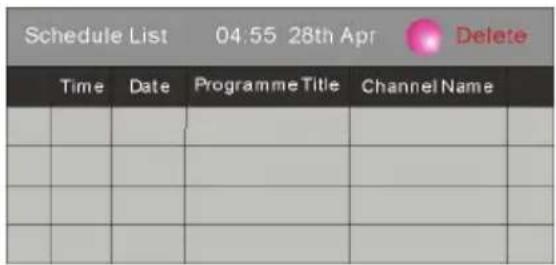

2. Schedule (Programme)

Appuyez sur la touche télétexte jaune pour lister tout le Programme, appuyez sur pour choisir la liste, appuyez sur la touche rouge pour supprimer la liste de programmes.

3. Record (Enregistrer)

Appuyez sur la touche rouge pour choisir le programme à enregistrer.

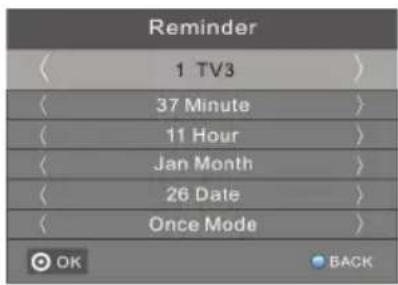

4. Reminder (Rappel)

Appuyez sur la touche bleue pour choisir un programme et mettre en place une heure de rappel, le téléviseur passe automatiquement au programme choisi à l'heure de rappel.

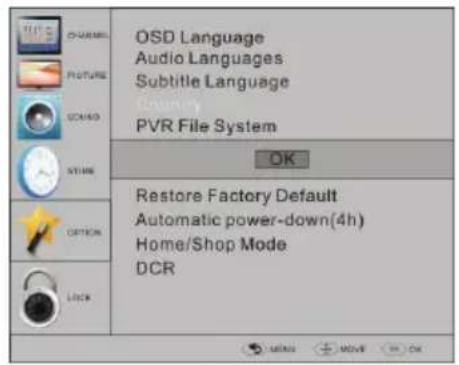

1. Préparer l'enregistrement d'un programme

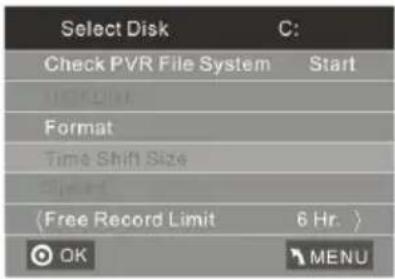

Entrez dans le système de fichiers PVR dans le menu Options, choisissez "Vérifier le système de fichiers PVR". Cliquez sur "OK", jusqu'à ce que "Vérifier" se transforme en "Réussi". Remarque : sélectionnez le terme "Vitesse". S'il prend en charge "HD", cela signifie que la vitesse du dispositif USB peut supporter l'enregistrement décalé (TimeShift). Dans le cas contraire, formatez le dispositif pour s'assurer qu'il la prendra en charge. La valeur par défaut "Limite d'enregistrement" est 6 heures, si l'espace sur le disque est suffisant. Si l'espace n'est pas suffisant, le temps d'enregistrement devrait être réduit en fonction de l'espace disponible sur le disque. Pendant le processus "Vérifier le système de fichiers PVR", ne faites aucune opération jusqu'à ce qu'il soit terminé. Les enregistrements doivent être faits avec le système TV PVR. Ils ne peuvent être regardés que sur le même téléviseur et non avec n'importe quel autre type de dispositif (ordinateur, lecteur DVD, etc.) qui n'est pas compatible avec les fichiers de format .TS. Notez que pour réaliser des enregistrements de tout type, le téléviseur vous obligera à formater le dispositif USB connecté pour stocker l'enregistrement. AVERTISSEMENT VOUS PERDREZ TOUS LES FICHIERS ET INFORMATIONS SUR LE DISPOSITIF USB EXTERNE LORS DU FORMATAGE. CAPACITE DE STOCKAGE DU DISPOSITIF. Le système de fichiers USB limitera la taille la capacité de stockage.27 Système de fichiers : NTFS jusqu'à 2 To FAT32 jusqu'à 192 Go FAT16 jusqu'à 2 Go Dans le menu Options entrez dans le système de fichiers PVR comme indiqué ci-dessous :

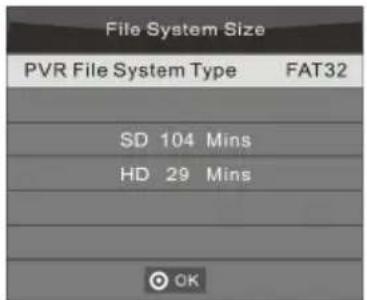

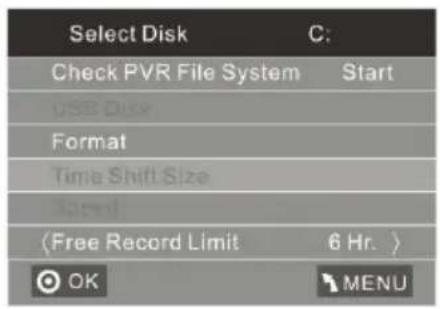

Sélection de disque : sélectionnez le disque pour enregistrer le fichier d'enregistrement. Vérifier le système de fichiers PVR : vérifiez si le système de fichiers PVR est défini dans le dispositif USB ou pas. Formater :28 (Suggestions du format de formatage du dispositif en "FS grande vitesse ..." ce qui peut accélérer l'enregistrement.)

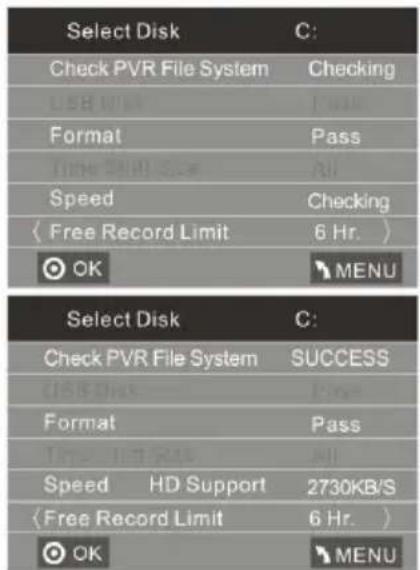

Le menu ci-dessous apparaît une fois le formatage terminé :

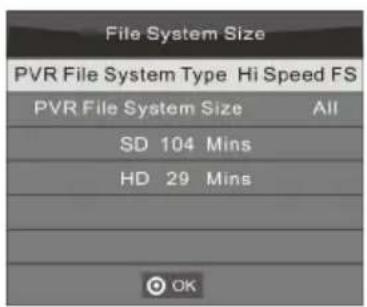

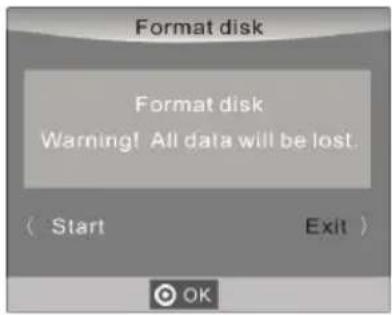

Si vous sélectionnez l'option mode de formatage "FS grande vitesse", vous pouvez modifier la taille de lecture décalée (TimeShift) :29

2. Enregistrer le programme

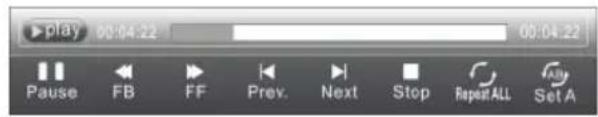

En cours de lecture de source DTV, choisissez le canal et cliquez sur "Enregistrer", l'écran d'enregistrement apparaît. Cliquez à nouveau sur "Enregistrer", l'écran d'enregistrement disparaît et le symbole "REC" reste affiché dans le coin supérieur gauche. Il disparaîtra lorsque vous cliquez sur "stop".

3. Lire l'enregistrement

Le programme sera sauvegardé dans le dossier "_MSTPVR" du dispositif USB. 1. La capacité de stockage USB peut être comprise entre 128 et 500 Go, mais pour des raisons pratiques, il est recommandé d’utiliser 2 Go à 500 Go. 2. La vidéo risque de devenir pixélisée si le débit vidéo est trop faible. Cela peut être dû à la connexion d'un câble de rallonge USB au lieu d’une connexion directe du téléviseur via un câble USB

3. Les dispositifs USB ne sont pas tous compatibles.

Voici une liste des lecteurs USB recommandés. Les modèles qui ne sont pas listés peuvent être compatibles, mais ce n'est pas garanti. La liste de dispositifs USB supportés est la même que celle de la fonction Timeshift (lecture décalée), reportez-vous aux pages suivantes pour plus de détails.

9. Fonction Timeshift (lecture décalée)

1. Préparer l'enregistrement d'un programme

Ce téléviseur vous permet de faire une pause et d'enregistrer le programme numérique en cours dans un dispositif de stockage USB, et de reprendre au point où il s'était arrêté. REMARQUE :

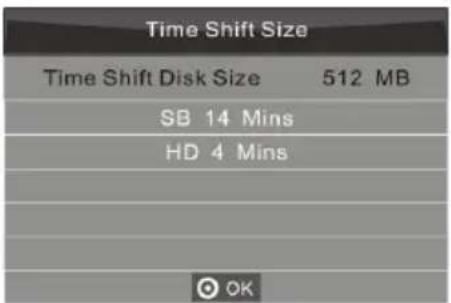

• Le formatage d'un dispositif de stockage USB 2.0 serait nécessaire. Sauvegardez vos données avant de formater. Toutes les données stockées dans le dispositif USB seront effacées après un formatage. Format de stockage du lecteur USB Sélectionnez cette option pour formater le dispositif USB et pour allouer l'espace pour la fonction TimeShift (lecture décalée). REMARQUE :

• Le processus de formatage prendra au moins 2 minutes. N'éteignez pas l'appareil et ne retirez pas le dispositif USB pendant le formatage.

• Lors du formatage, un test de vitesse sera effectué sur le dispositif USB. S'il échoue, cela signifie que le dispositif USB peut ne pas supporter la fonction TimeShift (lecture décalée). Enregistrer une émission DTV (télévision numérique) mise en pause sur le dispositif de stockage USB30 1. En mode source d'entrée DTV, insérez le dispositif de stockage USB dans le port USB situé sur le côté de votre téléviseur. 2. Appuyez sur PAUSE (29) pour démarrer la fonction TimeShift (lecture décalée). Le programme TV en pause. L'OSD TimeShift apparaît, et l'enregistrement démarre.

3. Appuyez sur STOP (28) pour arrêter la fonction TimeShift et arrêter l'enregistrement du programme.

• Ne débranchez pas le dispositif de stockage USB lorsque la fonction TimeShift est en cours.

• Environ 4 Go de mémoire tampon offre 140 minutes d'enregistrement. Limites du TimeShift : 1). Lorsque la fonction TimeShift est activée, seules les touches PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE et quelques touches de fonctionnement de base (ENTRER / EXIT / navigation) sont disponibles. 2). La lecture vidéo peut ne pas être continue et peut présenter des sauts si la vitesse d'enregistrement USB ne répond pas aux exigences minimales. 3). Ne retirez pas le dispositif USB et n'éteignez pas l'appareil pendant l'opération TimeShift. L'opération sera abandonnée dès que le signal est perdu. 4). Ne retirez pas la source du signal lors de l'opération TimeShift. 5). Ne changez pas rapidement et de façon répétée les opérations entre PLAY/PAUSE/FWD/REV. 6). La vidéo risque de devenir pixélisée si le débit vidéo est trop faible. 7). Pas tous les dispositifs USB sont compatibles, le courant électrique des disques durs USB devrait être <500 mA. Voici une liste des lecteurs USB recommandés. Les modèles qui ne sont pas listés peuvent être compatibles, mais ce n'est pas garanti.

• SAMSUNG-HM500JI-500G 8). Cette fonctionnalité n'est pas disponible pour toutes les TV numériques, tels que les canaux brouillés ou audio seulement.31

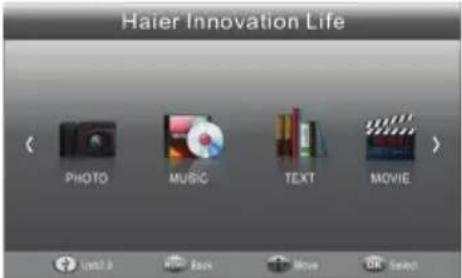

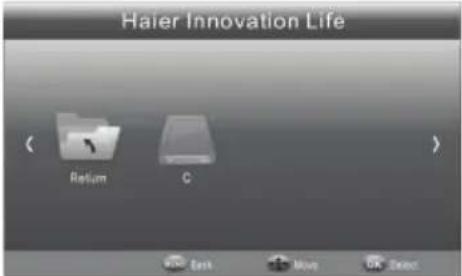

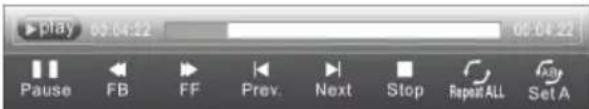

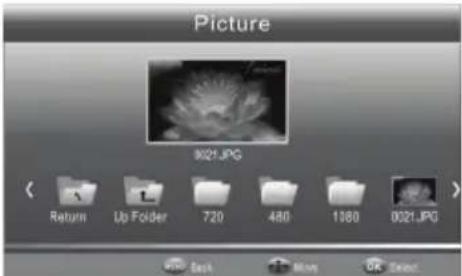

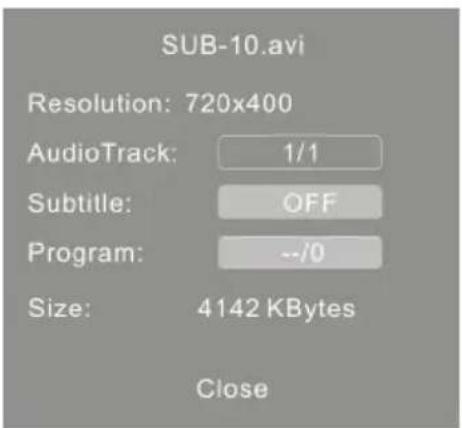

Cliquez sur l’icone de la source, et sélectionnez l’USB dans la liste, pressez le bouton OK pour entrer dans le menu USB. Assurez-vous que le dispositif USB est inséré dans la fente. Il existe quatre types d'éléments multimédia qui peuvent être sélectionnés, tels que photo, musique, film et texte. Sélectionnez l'élément multimédia en appuyant sur , appuyez sur OK pour accéder au menu de sélection de disque. Appuyez sur la touche pour sélectionner le bon disque et appuyez sur OK pour afficher les fichiers et dossiers multimédias ou choisir Retour pour revenir au menu de sélection du type multimédia. Sélectionnez le fichier multimédia en appuyant sur ou , pour afficher l'image de prévisualisation. Appuyez sur la touche ► pour lire le fichier multimédia en plein écran. Lorsque le fichier multimédia (photo, musique, film, ou texte) est en cours de lecture, appuyez sur la touche OK ou sur la touche Info pour afficher la barre de contrôle. Appuyez sur pour sélectionner l'icône de la fonction, appuyez sur la touche OK pour valider la fonction. Appuyez sur ▼ ou EXIT pour quitter la barre de contrôle. REMARQUE : Vous pouvez régler la piste audio, ou programme dans le menu Info pendant la lecture du fichier vidéo. Choisissez l'icône Info et appuyez sur OK pour afficher le Menu Info. La lecture USB est prise en charge pour les formats de fichiers photo suivants :32 - JPEG (format JPEG, les fichiers avec l'extension ".Jpg") - BMP (fichiers avec l'extension ".Bmp") - PNG (fichiers avec l'extension ".Png") La lecture USB est prise en charge pour les formats de fichiers audio suivants: - MP3 (fichiers avec l'extension ".Mp3") - WAV (fichiers avec l'extension ".Wav") La lecture USB est prise en charge pour les formats de fichiers texte suivants : - TXT (fichiers avec l'extension ".Txt") La lecture USB est prise en charge pour les formats de fichiers vidéo suivants : - AVI (fichier avec l'extension ".Avi") - TS (MPEG2 et H.264)33 05 Dépannage Symptôme du problème Vérification Inspection Image Audio Neige Bruit position de l'antenne, direction ou connexion fantôme Audio normal position de l'antenne, direction ou connexion Interférence Bruit équipements électroniques, voiture / moto, lumière fluorescente Image normale Son coupé Volume (vérifiez si muet est activé ou si les connexions du système audio ne sont pas corrects) Pas d'image Son coupé Le cordon d'alimentation n'est pas inséré. L'interrupteur d'alimentation n'est pas ouvert. Configuration du contraste, luminosité/volume Appuyez sur la touche standby (veille) de la télécommande pour inspection Pas de couleur Audio normal Contrôle des couleurs Rupture de l'image Audio normal ou faible recherchez le canal Pas de couleur Bruit Système TV Il y a une barre noire en haut et en bas Audio normal Changer le format d’image en zoom34 Spécifications Système de couleurs PAL-B/G, I, D/K SECAM- B/G, D/K, L, L' Système audio BG, DK, I, L, L' Entrée vidéo Péritel, YPbPr, AV, VGA, HDMI, USB. Y/Pb/Pr 480i/p, 576i/p, 720p, 1080i, 1080p HDMI 480i/p, 576i/p, 720p, 1080i, 1080p Alimentation Conditions requises 100-240V ~ 50/60Hz Consommation d'énergie 30W (19”) 38W (22”) 40W (24”) 55W (26”) Consommation électrique en veille <0.5W Sortie audio 2 x 3W Conditions d'environnement Température de fonctionnement : +5 C - +35 C Humidité de fonctionnement : 20% - 80% Température de stockage : -15 C - +45 C Humidité de stockage : 5% - 90% Accessoires Guide d'utilisation Télécommande Piles (x 2) Guide de démarrage rapide

• Les spécifications de ce téléviseur ne sont fournies ici qu'à titre de référence. Des différences peuvent apparaître car la technologie du produit est en amélioration continue. La conception et les caractéristiques sont sujettes à modification sans préavis.

Description de sortie Péritel :

1. Lorsque la source en cours est ATV/AV/SCART, le signal de sortie péritel est ATV.

2. Lorsque la source en cours est DTV, le signal de sortie péritel est DTV.

3. Une autre source n'a pas de signal de sortie péritel.351
