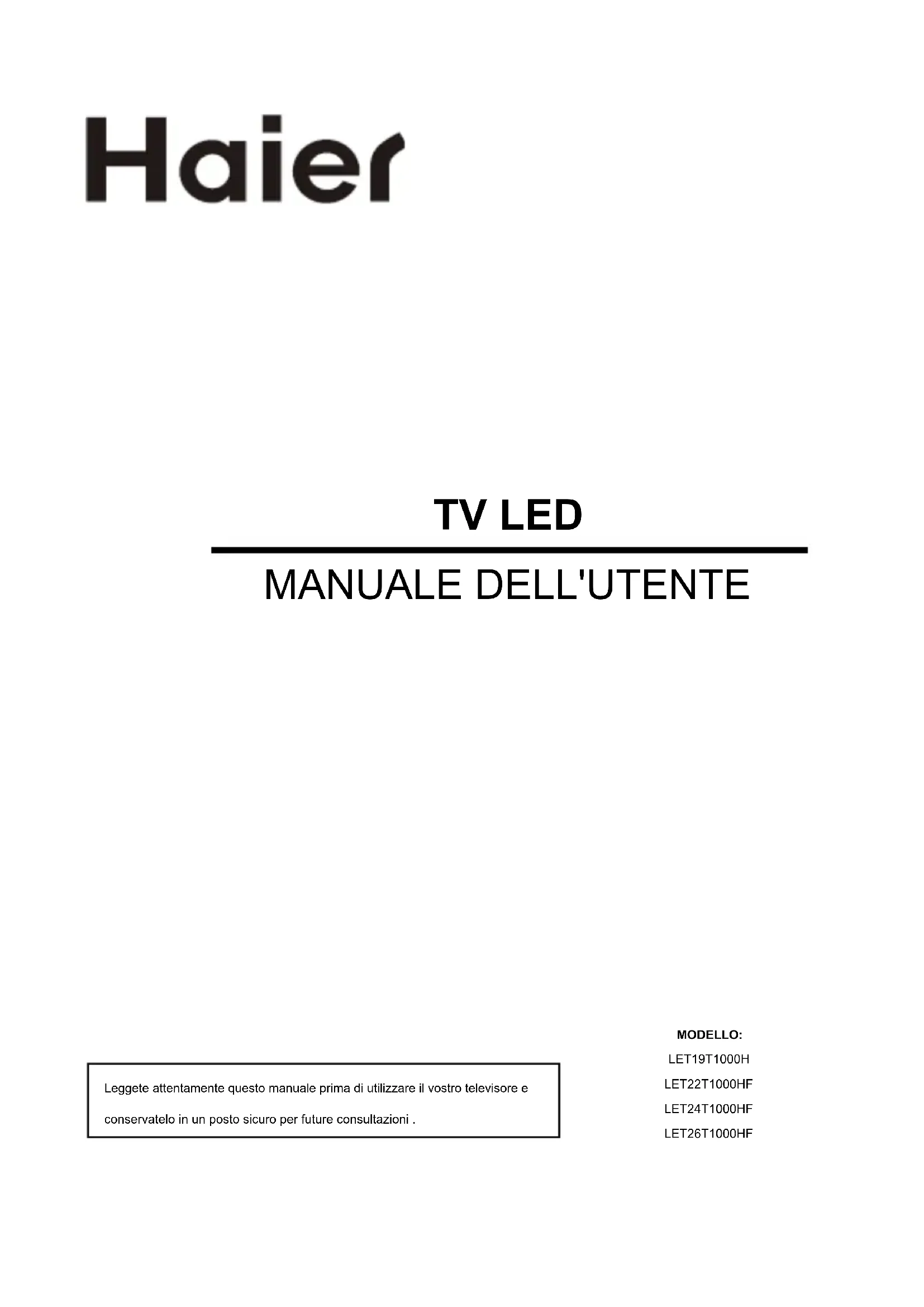

MANUALE UTENTE LET19T1000H HAIER

Leggete attentamente quello manuale prima di utilizzato il vosto televisore e conservato in unippo sicuro per future consulzioni .

MODELLO:

LET19T1000H

LET22T1000HF

LET24T1000HF

LET26T1000HF

Contenuti

01 Sicurezza ed avvisi

Benvenuti P. 03

Informazioni Importanti P.03

Avvisidisicarezza P.05

Avvisiecautela P.06

02 Introduzione

Parametri principali P.08

Istruzioni di assemblaggio della base di sostegno P.09

Linee guida per l'installazione a muro P.10

Pannello anteriore P. 12

Collegamenti AV supportati P.13

Collegare il vostro tevisore P. 14

Guida all'installazione P. 18

05 Risoluzione dei problemi

Risoluzione dei problemi P. 34

P. 35

01 Sicurezza ed avvisi BENVENUTI

Graie per aver acquistato quello teilevisore LED LCD 19"/22"/24"/26". Qesta guida vi aiuterà ad impostare e ad iniziare ad utilizzare il

vostro tevisore.

Per prima casa, controllate il contento della confezione con la lista di controllo delle parti sottostante.

TV LCD LED 19" HD Ready. Telecomando 2 x Batterie AAA Manuale di istruzioni Guida rapida all'avvio Cavo Scart x 1 Piedistallo	TV LED LCD 22" Full HD 1080P Digital Telecomando 2 x batterie AAA Manuale di istruzioni Guida rapida all'avvio Cavo Scart x 1 Piedistallo
TV LED LCD 24" Full HD 1080P Digital Telecomando 2 x batterie AAA Manuale di istruzioni Guida rapida all'avvio Cavo Scart x 1 Piedistallo	TV LED LCD 26" Full HD 1080P Digital Telecomando 2 x batterie AAA Manuale di istruzioni Guida rapida all'avvio Cavo Scart x 1 Piedistallo

Adesso potete iniziare!

INFORMAZIONI IMPORTANTI

LEGGETE TUTTE LE ISTRUZIONI PRIMA DELL'USO E CONSERVATELO PER FUTURE CONSULTAZIONI.

CAUTELA

RISCHIO DI SHOCK ELETTRICO

NONAPRIRE

CAUTELA

PER RIDURRE IL RISCHIO DI SHOCK ELETTRICI, NON RIMUOVETE IL COPERCHIO (O IL RETRO). ALL'INTERNO NON VI SONO PARTI A CUI L'UTENTE POSSA FARE MANUTENZIONE DA SOLO. PER QUALUNQUE PROBLEMA, FATE RIFERIMENTO PER LA MANUTENZIONE CALL CENTER. E' PRESENTE IL SIMBOLO DI UNA FRECCIA A FORMA DI FULMINE IN UN TRIANGULO. QUESTO SIMBOLO INDICA LA PRESENZA ALL'INTERNO DI ALTO VOLTAGGIO. E' PERICOLOSO AVERE QUALUNQUE TIPO DI CONTACTTO CON QUALUNQUE PARTE INTERNA DI QUESTO PRODOTTO E' PRESENTE UN PUNTO ESCLAMATIVO IN UN TRIANGULO: QUESTO SIMBOLO VI AVVISA CHE NEL PRODOTTO SONO INCLUSE ISTRUZIONI IMPORTANTI PER L'USO E LA MANUTENZIONE.

CAUTELA: PER RIDURRE IL RISCHIO DI INCENDI O SHOCK ELETTRICO, NON PONETE IL TELEVISORE VICINO A SORGENTI DI UMIDITA'. NON UTILIZZATE DETERSIVI ABRASIVI CHE POSSANO GRAFFIARE O ROVINARE LO SCHERMO LCD. EVITATE IL CONTATTO CON OGGETTI CHE POSSANO GRAFFIARE LO SCHERMO LCD.

NOTA: NON SIETE AUTORIZZATI AD EFFETTUARE DA SOLI LA MANUTENZIONE, POICHE' POTREBBE PORTARE A FERITE O A DANNI AL PRODOTTO. FATE RIFERIMENTO PER LA MANUTENZIONE ALLA LINEA DI AIUTO DEL CLIENTE.

DICHIARAZIONEDI CONFORMMITA

Si dichiara che dato appearechio TV mod.LET19T1000H,LET22T1000HF,LET24T1000HF,LET26T1000HF.

e stato fabbricato nell'Unione Europea e risponde alle prescrizioni dell'art. 1 del DM 26.03.92 ed a quale dell'art. 2 comma 1 del D.M.

28.08.95 n.548. Haier Europe Trading,

Via de Cristoforis, 12 - I 21100 Varese (Italy) VAT IT02607360126

NOTIFICHE DI SICUREZZA

• Avviso: Per ridurre il rischio di shock elettrici, non rimuovete il coperchio (o il retro). Non vi sono parti a cui l'utente possa fare manutenzione da solo all'interno. Per tutte la manutenzione fate riferimento a personale di servizio qualificato.
• Avviso: per ridurre il rischio di shock elettrico, non esponete quest'unità a pioggia o umidità.
  Non esponete l'alimentatore e l'apparecchio all'acqua (gocciolamenti o schizzi), e nessun oggetto riempito con liquidi, come i vasi, dovrebbe essere posizionato sull'apparecchio.
• Tenete il prodotto lontano alla luce diretta del sole e da fonti di calore come radiatori o fornelli.
  Non bloccate le aperture di ventilazione. Gli slot e le aperture sull'unità devono ventilare. Le aperture non devono mai essere bloccate posizionando il prodotto su cuscini, divani o altre superfici simili.
  Non posizionate l'unità su un carrelo, sostegno, scaffale, tripode, braccio o ravolo instabile. L'unità potrebbercadere, causando danni.
  Non posizionate oggetti pesanti o affilati sullo schermo o sulla cornice.
• Scollegate l'alimentatore alla presa quando l'unità non è in uso.
• Si deve fare attenzioneagli aspetti ambientali perlo smaltimento delle batterie.
  AVVISO: Le batterie (batteria, batterie o pacco batterie) non devono essere esposti a calore eccessivo come luce diretta del sole, fuoco o simili.
  AVVISO: L'ecccessiva pressione acustica dalc cuffie poo causare danni all'udito.

Questo marchio indica che questo prodotto non dev'essere smaltito con la spazzatura casalinga in tutte Europa. Per prevenir possibili danni all'ambiente o alla salute umana per lo smaltimento incontrato, riciclate responsabilmente per promuovere l'utilizzo sostabile delle materie prime. Per gettare il vostro dispositivo usato, fate uso dei sistemi di raccolta o contattate il rivenditore dove il prodotto è stato acquistato. Loro potranno ritirare il prodotto per riciclarlo in modo sicuro per l'ambiente.

AVVISI E CAUTELA

Avviso:

Cautela:

Warning

Sono utilizzati alto voltaggi nell'operatività del teileisore. Non rimuovete il retro del cabinet dal teileisore. Per la manutenzione fate riferimento solo a personale di servizio qualificato.

Warning

Per prevenire il rischio di shock elettrico, non esponete il teilevisore a pioggia o umidità.

ng

Non lasciate cadere o spingete oggetti negli slot e aperture del teileisore. Non lasciate cadere alcun tipo di liquidi su diesso.

Caution

！

Non bloccate i fori di ventilazione sul retro. Un'adeguata ventilazione è essenziale per prevenire guasti ai componenti elettrici.

Caution

Non bloccate il cavo di alimentazione nelle teilevisore.

Caution

Non state vicino, non appoggiatevi, né spingete all'improvviso il teilevisore o il suo supporto. Fate particolarmente attenzione ai bambini. Se dovesse cadere potrebbe causare seri ferite.

Caution

Non posizionate l'unità su un carrelo, sostegno, scaffale o ravolo instabile. Se dovesse cadere potrebbe causare seri- ferite alle persone e danni al teilevisore stesso.

Caution

Quando il tevisore noniene utilizzato per un lungo periodo di tempo, è consigliabile scollegare il cavo di alimentazione alla presa AC.

Caution

Distanze minime:

Se il televisore dev'essere integrato in un mobile o in uno spazio chiuso, devono essere mantenute le distanze minime.

Tra l'apparecchio e l'alloggamento. Il calore nel mobile potrebbe ridurre la vita del myistro tevisore e potrebbe essere pericoloso.

02 Introduzione

ATTENZIONE

Non alterare mai alcun componente all'interno della TV o nessun altro controllo di regolazione non descripto in Anything manuale. Tutte le TV LED sono apparecchiature elettroniche ad alta tensione.

Quando si toglie la polvere o qualsiasi goccia d'acqua dallo SCHERMO o alla STRUTTURA o intorno a pulsanti o connettori, il cavo di alimentazione deve essere rimioso alla presa di alimentazione.

Pulire la TV con un panno morbido, asciutto e alla polvere.

Durante i temporali, scollegare il cavo di alimentazione e l'antenna per prevenir il danneggiamento della TV e di qualsiasi altri dispositivo collegato adessa.

Tutte le riparazioni a但这a TV devono essere effettuate solo da personale qualificato per l'assistenza della TV.

INSTALLAZIONE

Posizionate il teilevisore in una stanza dove la luce non colpiscà direttamente lo schermo.
L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.
Lasciate abbastanza spazio tra il tevisore e il muro per permettere la ventilazione.
- Evitate luoghi eccessivamente caldi per prevenir eventuali danni al cabinet o guasto prematto dei componenti.
- Non coprite le aperture di ventilazione quando utilizzate il teilevisore.

Caratteristiche principali

1. Utilizzabile come tevisore, terminale video, monitor PC.
2. Alta luminosità, ampio angolo di visuale.
3. Interfaccia HDMI e SCART
4. NICAM;
5. Time shift

Parametri principali

Schermo	19"	22"		24"
Alimentazione:	100-240V~50/60Hz30W	100-240V~50/60Hz38W	100-240V~50/60Hz40W	100-240V~50/60Hz55W
Potenza in uscita audio(THD≤7%)	2x3W
Terminali	Analogico RGB(PC)x1High-Definition Multimedia Interface (HDMI) x 2Ingresso video x 1Ingresso audio x 2Ingresso USB x 1YPbPr x1SCART x 1CI x 1RF Co-Ax x 1Headphone x 1S/PDIF x 1
Definizione orizzontale(Linea TV)	Ingresso video composito>=350YPbPr >=400

PC

MODALITA' PRECONFIGURAZIONE

	RISOLUZIONE V. Freq. (Hz) H. Freq. (KHz)
1	800*600	60	37.
2	640*480	60	31.
3	1360*768	60	47.7
4	1024*768	60	48.
5	1280*1024	60	63.

8

4

36

98

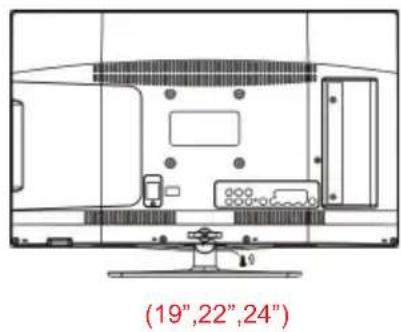

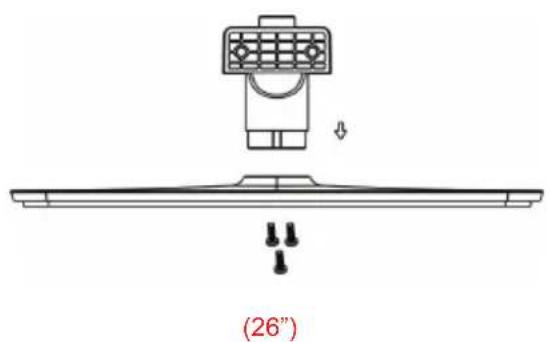

Istruzioni di assemblaggio della base di sostegno

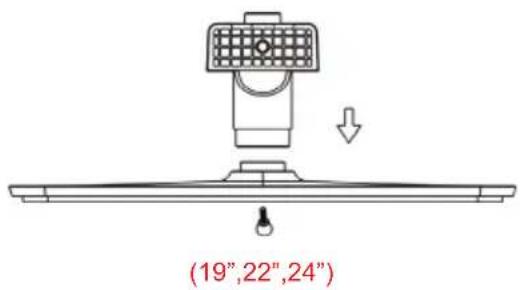

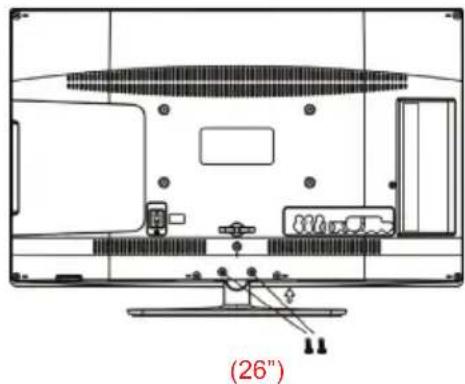

1. Inserire il perno nel supporto come la direzione indicate alla freccia e poi stringere con una viti.

1. Inserire il perno nel supporto come la direzione indicate alla freccia e poi stringere con tre viti.

1. Inserire il supporto montaggio nel coperchio come la direzione della freccia indicate e stringere con una vite.

1. Inserire il supporto montaggio nel coperchio come la direzione della freccia indicate e stringere con due vite.

NOTE DI INSTALLAZIONE

Posizione il teileisore in una stanza dove la luce non colpiscadirettamente lo schermo. L'oscurità totale o i riffessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

Lasciate abbastanza spazio tra il teilevisore e il muro per permettere la ventilazione.

Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematto dei componenti.

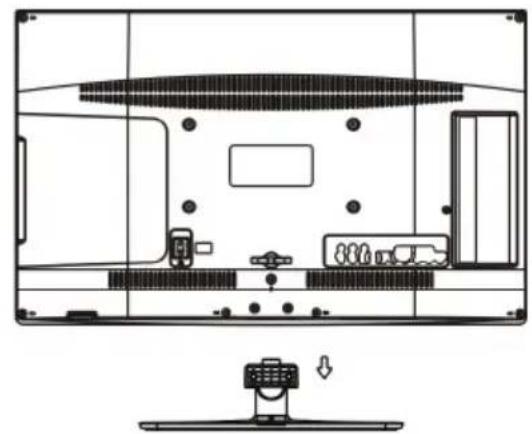

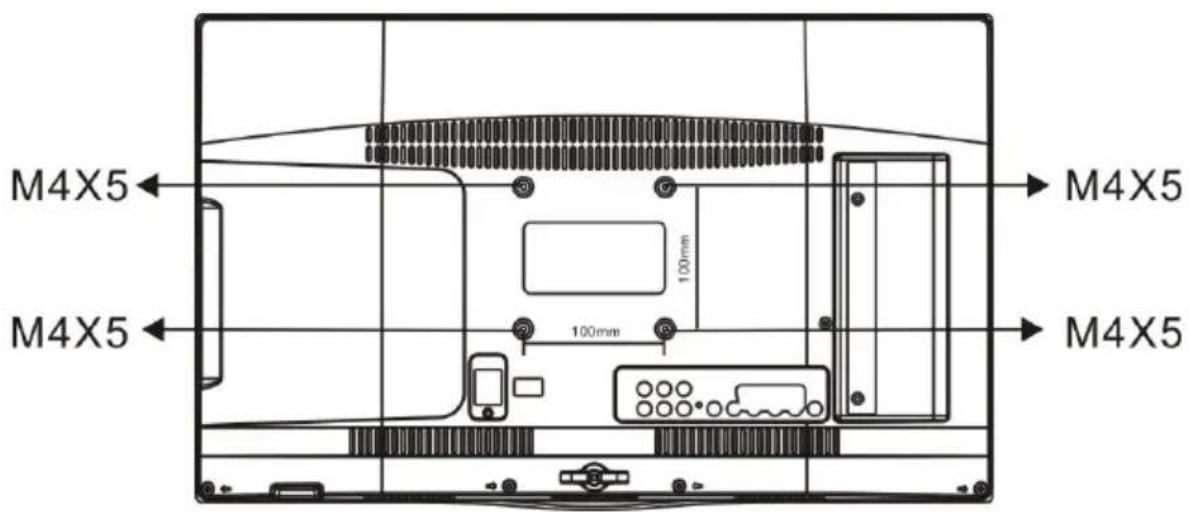

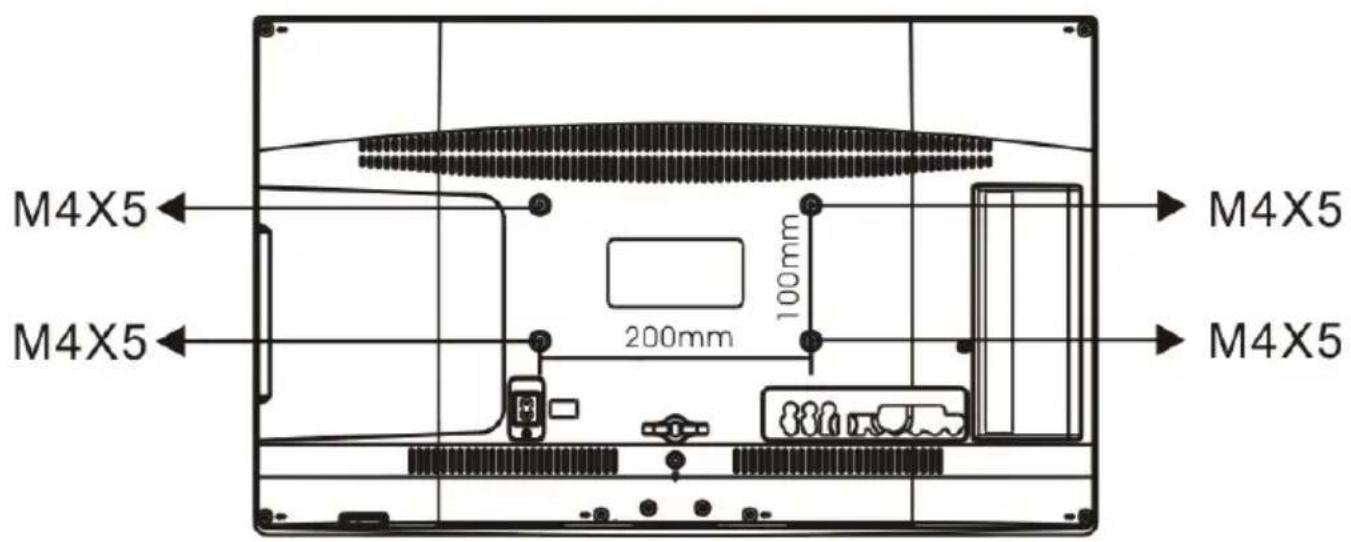

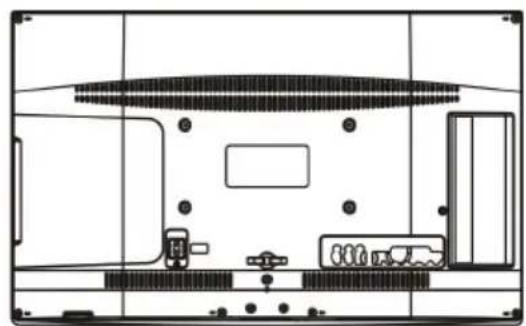

LINEEGUIDA PER L'INSTALLAZIONA A MURO

Questo tevisore più essere montato a muro come segue:

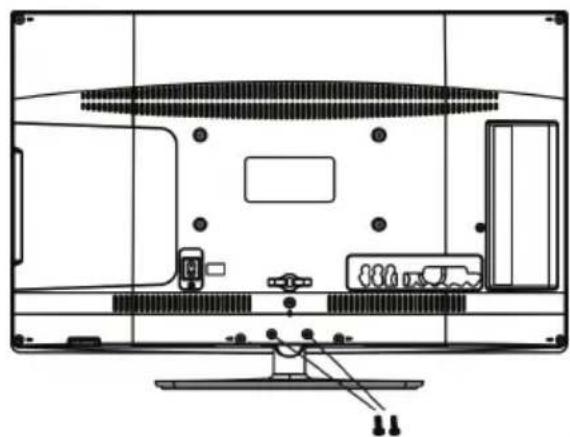

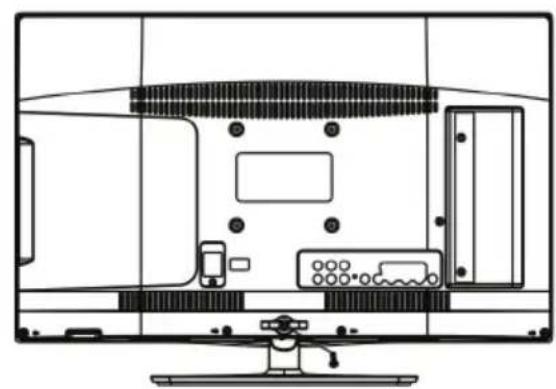

1. Posizione il teileatore LED LCD su una superficie stabile. Posizione un panno morbido sulla parte anteriore dello schermo per proteggerlo da qualunque danno.
2. Rimuovete le viti alla parte inferiore del teilevisore, dove la base si collega al teilevisore, e rimuovete il sostegno (Conservatelo per un uso futuro).

(19",22",24")
”）

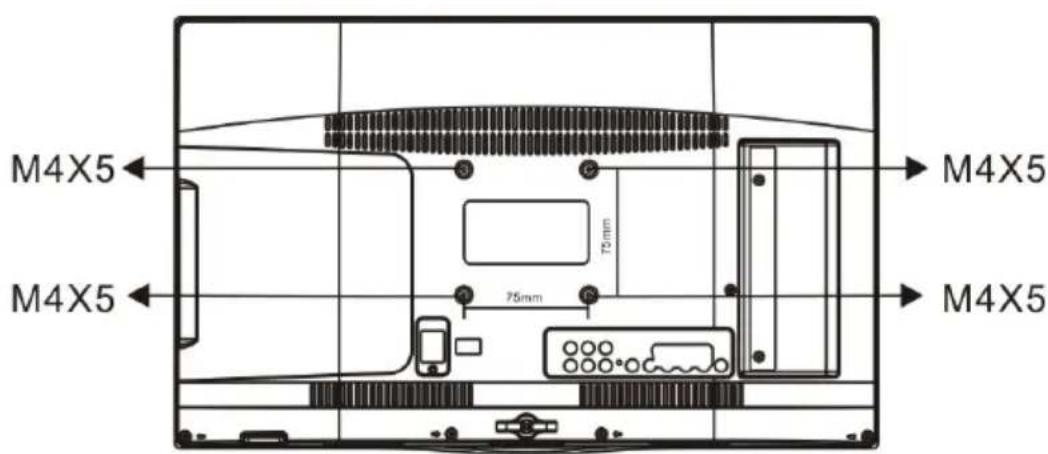

1. Utilizzate le quattro viti fornite per fissare il teileisore su un braccio di sostegno a muro (non incluso) attraverso i quattro fori standard VESA sul retro del teilevisore.

(19")

(22",24")

(26")

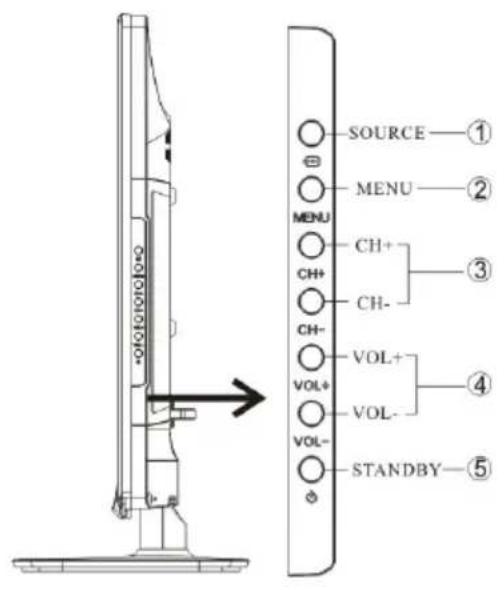

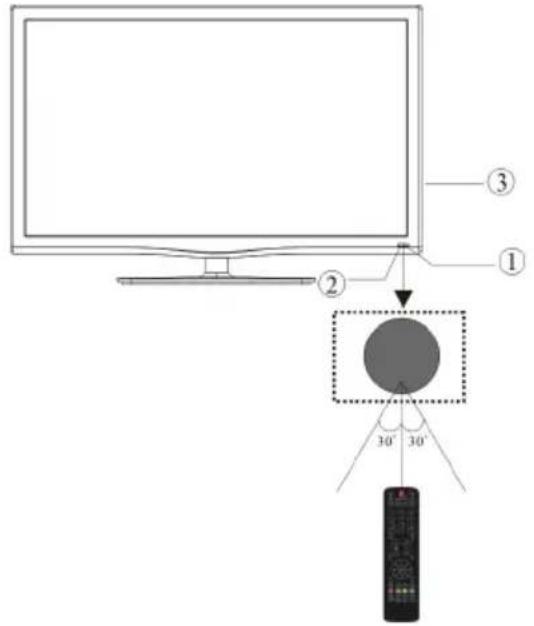

Controll del pannello anteriore

1. Sensore del telecomando.
   2 Indicators LED:

BLU: ACCESO.

ROSSO: STAND BY.

3 Tastierino

1	SORGENTE	Visualizza il menu delle sorgenti in ingresso.
2	MENU	Visualizza il Menu principale
3	CH+/CH-	In modalità TV, premete i tasti CH+ o CH- per andare al canale successivo o precedente.In modalità MENU, premete CH+ o CH- per selezionare gli oggetti.In modalità standby, accende il teilesoire.
4	VOL+/VOL-	Controllo del volume audioIn menù, regola l'oggetto selezionato.
5	STANDBY	STANDBY

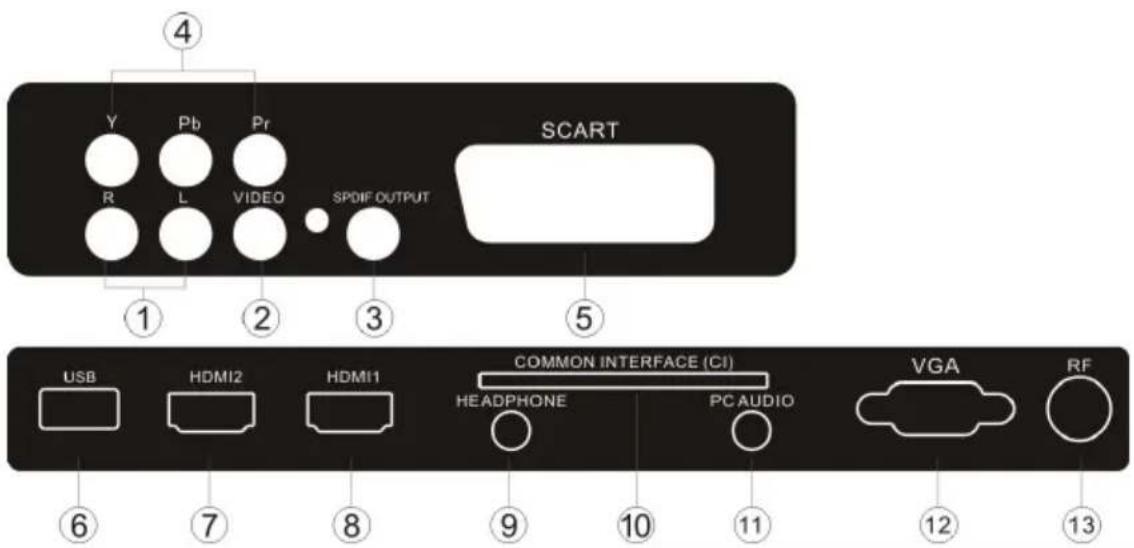

Prese sul retro/sul lato

1	AUDIO L/R	Ingresso
2	VIDEO	Ingresso
3	S/PDIF	uscita audio digitale
4	YPbPr	Ingresso
5	SCART	Ingresso
6	USB	Ingresso
7	HDMI2	Ingresso
8	HDMI1	Ingresso
9	HEADPHONE	uscita audio analogica
10	COMMON INTERFACE(CI)	Ingresso
11	AUDIO PC	Ingresso
12	Ingresso VGA	Ingresso
13	ANT	Ingresso

COLLEGARE IL VOSTRO TELEVISORE

COLLEGAMENTO DELL'ANTENNA

Collegate l'antenna al retro del teilevisore nella presa ANT IN

MIGLIORARE IL SEGNALE

Per migliorare la qualità delle immagini in un'area con segnale basso, utilizzate un amplificatore di segnale (non fornito).

COLLEGARE IL PC AL TELEVISORE

Potete utilizes the televisore, come monitor per il vosto computer collegandolo con un cavo VGA (non fornito).

1 Leggete il manuale d'uso del vostro computer e controllate che abbia un connettore VGA.
2 Spegnete il tevisore e il PC.
3 Colgate un cavo di interfaccia VGA tipo D a 15-pin al connettore interfaccia video VGA del computer. Collegate l'altra estremità del cavo al connettore interfaccia PC sul teilevisore. Stringete le viti sul connettore VGA e colgate il cavo audio (non fornito) alla presa di ingressso audio sul retro del teilevisore.
4 Accendete prima il televisore e poi il PC.
5 Premete il tasto sul tevisore o sul telecomando per impostare l'ingresso video su VGA.
6 Una volta che viene visualizzata l'imagine, se ci sono disturbi, cambiate la modalità VGA in un'altra risoluzione, cambiate la frequenza di aggiornamento o regolate la luminosità e il contrasto sul menu fino a che l'imagine risultta nitida.

COLLEGARE UN LETTORE DVD O UN VideOREGISTRATORE AL VOSTRO TELEVISORE

Ci sono due modi per collegare unlettore DVD o un videoregistratore al vostro tevisore. Assicuratevi che sia il tevisore sa illettore DVD o il videoregistratore siano spenti prima di collegarli.

1 Collegate le uscite AV DVD/VCR nella presa in ingresso AV IN sul vostro teilevisore.
2 Collegate il cavo audio AV L & R all'ingresso audio (8) Premete il tasto SOURCE sul teilevisore per impostare la modalità di ingresso video su AV.

Ingresso SCART

1 Collegate il cavo SCART dal dispositivo esterno (lettore DVD, Set-top box o console di videogiochi).
2 Premete il tastingo SOURCE per selezionare la modalità SCART.
3 Premete il tasting PLAY sul dispositorio esterno.

Ingresso HDMI

1 Collegate il cavo dal dispositivo HDMI alla presa HDMI del teilevisore .
2 Premete il tasto SOURCE per selezionare la modalità HDMI.
3. Fate riferimento al manuale d'istruzioni del dispositivo HDMI per come utilizzato.

USCITA HEADPHONE

Inserire le cuffie nell'apposita connessione HEADPHONE. I diffusori del TV saranno silanziati.

USCITA S/PDIF

S/PDIF è un collegamento audio digitale utilizzato per collegare dispositivi audio, ad esempio home theatre e altri sistemi HIFI digitali subbrevi distanze. Il segnale è trasmesso mediante cavo coassiale con connettori RCA.

1. Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
2. Collegare i cavi AV (non forniti) alla presa S/PDIF sulla TV al systema audio Home Theater o systema HiFi digitale ecc.

COMMON INTERFACE

Lo slot Common Interface è progettato per accettare i moduli di Accesso Condizionale (CA) e le smart card per vedere i programmi della televisione a pagamenti e servizi aggiuntivi. Contattate il fornitore del servizio di Common Interface per averre più informazioni sui moduli e sulle sottoscrizioni. Notate che i moduli CA e le smart card non sono né forniti né accessori optionali acquistabili da moi.

Avviso

• Spegnete il vostro televisore prima di insertire qualunque modulo dello slot Common Interface.
• Inserite la CAM correttamente, quando inserte la Smart Card dello slot CI posizionato sul lato del tevisore.

Slot Cl. Slot Cl
CAM	CAM
Smart Card Smart Card

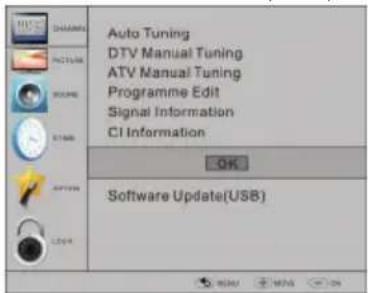

1. Accendete il teileisore ed esso visualizera il messaggio sottostante se il modulo CA viene identificato. Aspettate quali meento perché la schedsi attivi.

CI Module Inserted

1. Premete il tastingo MENU quindi premete il tastingo per selezionare l'opzione di informazione CI.

1. Vengolo visualizzate le informazioni dettagliate sulla scheda Cl:
2. Premete il tasto OK per accedere al menu della sched. Fate riferimento al modulo del manuale di istruzioni per i dettagli delle impostazioni.
3. Quando il modulo viene rimoso, il seguente messaggio apparirà sullo schermo.

CI Module Removed

03 Telecomando

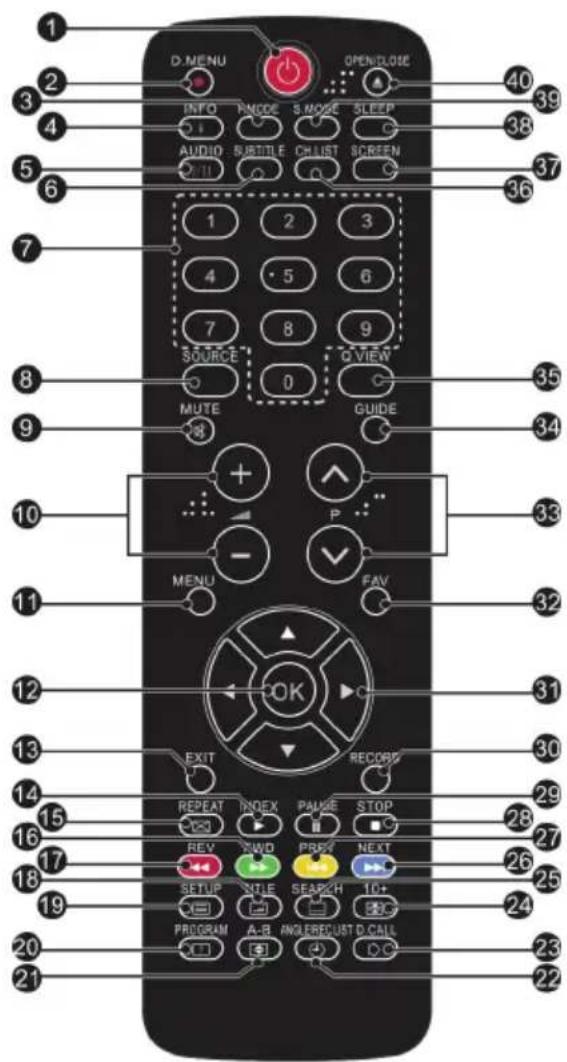

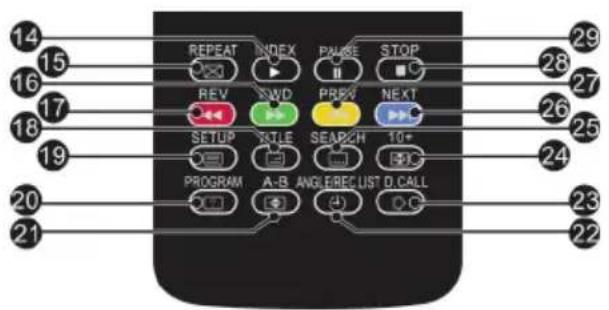

1. POWER: Premere per accendere la TV.
   2.D MENU: Nessun funzionamento.
2. P.Mode: Passare alla modalità imagine.
3. INFO: Premere per visualizzare lo stato del segnale corrente, incluso la sorgente di ingressso e la modalità canale audio.
4. AUDIO I/II: Premere per selezionare MONO, Nicam stereo per il canale ATV. Per selezionare la lingua Audio per il canale DTV.
5. SUBTITLE: Premere per attivare o disattivare i sottotitoli.
6. Pulsanti numerici: Per l'accesso diretto ai canali.
7. SOURCE: Per selezione la sorgente d'ingresso.
8. MUTE: Per disabilitare o abilitare l'uscita audio.
9. Controllo volume: Per regolare il livello audio.
10. MENU: Per visualizzare il menu della TV.
11. OK: Per confermare la selezione.
12. EXIT: Per ritornare al menu precedente o uscire dal menu.
13. Indice Teletext
14. REPEAT: Nessun funzionamento
15. Tasto verde Teletext / Avanzamento veloce USB
16. Tasto rosso Teletext / Avvolgimento veloce USB
17. Mix Teletext
18. Testo Teletext
19. Reveal Teletext
20. Dimensioni Teletext
21. Tempo Teletext / REC.LIST (Il tempo di teletext non funziona)
22. Modalità Teletext: Nessun funzionamento
23. Mantieni Teletext
24. Sottocodice Teletext: Sottopagina Teletext

25. Tasto blu Teletext / File successivo USB

26. Tasto giallo Teletext / File precedente USB

27. STOP USB
28. PLAY/PAUSA USB

29. AVVIO REGISTRAZIONE

30. Cursori SOPRA, SOTTO, SINISTRA, DESTRA: Premere per muoversi nella propria selezione.

31. Fav: Per accedere ai canali preferiti in modalità TV o DTV.
32. Seleziona programma: Premere il pulsante per selezionare il canale TV successivo o precedente.
33. GUIDE: Premere per visualizzare la guida elettronica dei programmi in modalita TV.
34. Q.View: Per accedere al canale visualizzato precedente.
35. CH.LIST: Premere per visualizzato l'elenco dei canali.
36. Screen: Per cambiare l'aspetto dell'imagine.
37. Sleep: Imposta il timer di spegnimento della TV.
38. S.Mode: Per modificare la modalità audio.
39. OPEN/CLOSE: Nessun funzionamento

1. Rimuovete il coperchio delle batterie.
2. Inserite le 2 AAA da 1.5V assicurandovi che la polarità (+ o-) delle batterie corrisponda alla polarità segnata all'interno dell'unità.
3. Riposizione il coperchio delle batterie. Sostituite le batterie quando il teileso在哪 i seguenti sintomi: L'operativita è instabile o casuale. A volte il teileso non funziona con il telecomando.

Nota:

1) Sono raccomandate le batterie alcaline. 2) Rimuovete le batterie esaurite o se il telecomando non èutilizzato per lungo tempo.

TELECOMANDO

TELETEXT (televideo)

Il Televideo è un sistema di informazioni trasmesso da certi canali che può essere consultato come un quotidiano. Offreanche l'accesso ai sottitoli per gli spettatori con problemi di udito o che non hanno familiarità con il linguaggi della trasmissione (reti via cavo, canali via satellite etc.)

Premendo:	Otterre:
TEXT (televisione):	Si usa per attivare o uscire alla modalità TELEVIDEO Il sommario appara con una lista di oggetti accessibili. Ogni oggetti ha un numero di paglia corrispondente a tre cîfre. Se il canale selezionato non trasmette televisione, verrà visualizzata l'indicazione 100 e lo schermo rimarrà vuoto (in quello caso, uscite dal teilevideo e selezione un'alto canale).
SELECTIONARE UNA PAGINA	Inserite il numero della paglia richiesta utilizzando i tasti numerici o Su e Giù. Esempio: paglia 120, inserte 120. Il numero è visualizzato in alto a sinistra, il contatore gira e quando viene visualizzata la paglia. Ripetete l'operazione per vedere un'altra paglia. Se il contatore continua a cercare, significà che quella paglia non è trasmessa. Selezionate un'alto numero.
ACCESSO DIRETTO AGLI OGGETTI.	I colori sono quelli visualizzati in fondo allo schermo. I quattro tasti colorati sono utilizzati per accedere gli oggetti o alle pagine corrispondenti. Le aree colorate lampeggiano quando l'oggetto o la pagina non sono disponibili.
INDICE:	Permette di tornare fa tornare alla paglia dei contenuì (di solito paglia 100)
SOTTO PAGINA	Certe pagine contengono molto pagne che sono visualizzate automaticamente successivement. Questo tasto su usa per interrompere o riprenderè l'acquisizione della ricerca. L'indicazione appara in alto a sinistra.
HOLD	Per fermare
REVEAL	Per visualizzare o nascondere le informazioni nascoste (solutioni dei giochi).
LIST:	L'utente più impostare quattro pagine preferite da collegare direttamente ai quattro tasti colorati. Mentre è arrivata la modalità lista, non è possibile utilizzare la navigazione TOP o FLOF con i tasti colorati. I numero delle pagine preferite devono essere archiviate in e ripristinate da una memoria non volatile per agli canale dal software di sistema.

04 OPERATIVITA

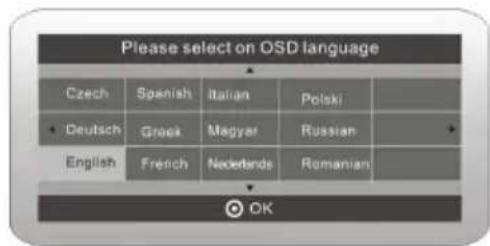

Guida all'installazione

1). Premere i pulsanti per navigare nel menu e modificare le impostazioni. Premere il pulsante OK per confermare. Selezionare la lingua desiderata da visualizzare sul menu.

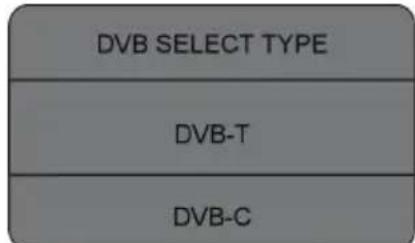

2). Premere i pulsanti per selezionare DVB-T/DVB-C e quindi premere il pulsante OK per confermare.

a.Se si selezione DVB-T, il passo successivo è selezionare il tipo di sintonia e il paese, quando premere il pulsante OK per avviare la

b. Se si selezione DVB-C, il passo successivo è configurare ilsystema DVB-C come (tipodi scansion /Frequenza/ID Rete/Simbolo (KS/S), quando premere il pulsante OK per accedere al menu di selezione del tipo di sintonia e del paese, quello passo è lo stesso del DVB-T, selezionale il tipo di sintonia (DTV/ATV).

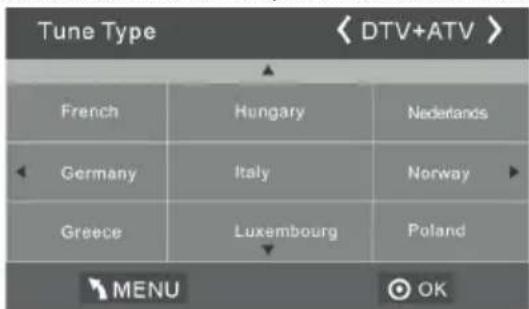

Scegliere il paese giusto, premere il pulsante OK per avviare la sintonizzazione.

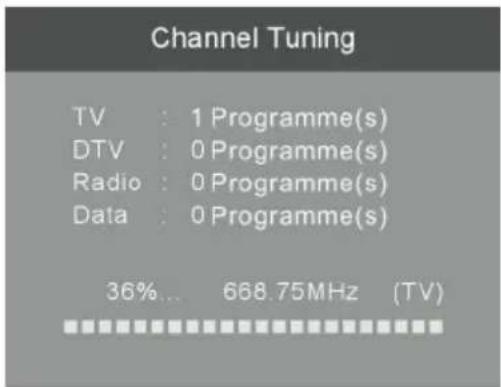

3). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display migliorà il progresso della sintonizzazione e il numero di canali trovati.
4). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante «per selezionare YES per confirmare. Si passera direttamente alla sintonizzazione DTV. è possibile ripetere il passo precedente se si considera saltare la sintonizzazione DTV. Un promemoria di installmente apparirà alla successiva accensione della TV.

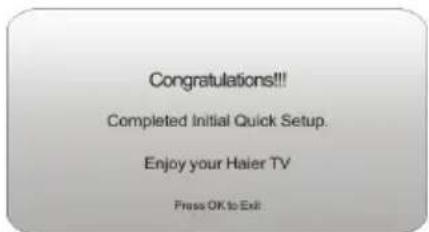

5). Dop it compltamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

6)

1. MENU CANALI

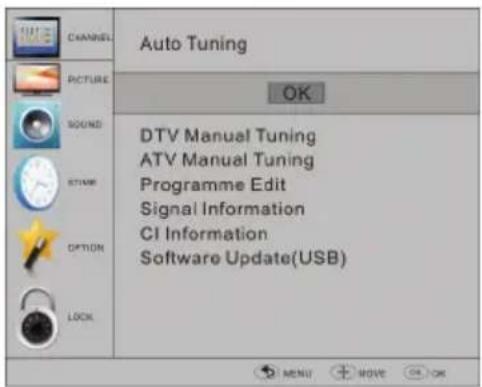

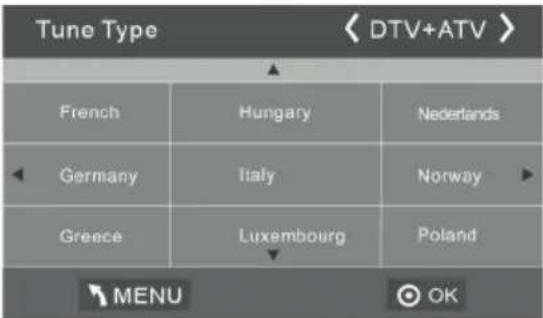

1.1 Sintonizzazione automatica (DVB-T)

1) Premere il pulsante MENU e premere i pulsanti per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti per selezionare Auto Tuning e quindi premere il pulsante OK.

3). Premere i pulsanti per selezionare DVB-T/DVB-C Premere DVB-T e quindi premere il pulsante OK per confermare.

4). Nel meni Tipo di sintonizzazione, premere i pulsanti per selezionare ATV / DTV / DTV + ATV. Premere il pulsante e quando premere i pulsanti per selezionare il paese in cui si utilizzera la TV. Premere il pulsante OK per confermare.

5). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display migliorare il progresso della sintonizzazione e il numero di canali trovati.
6). Se si vuole sallare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante « per selezionare YES per confirmare. Si passera direttamente alla sintonizzazione DTV. è possibile ripetere il passo precedente se si desidera sallare la sintonizzazione DTV. Un promemoria di installmente apparirà alla successiva accensione della TV.
7). Dop it compltamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

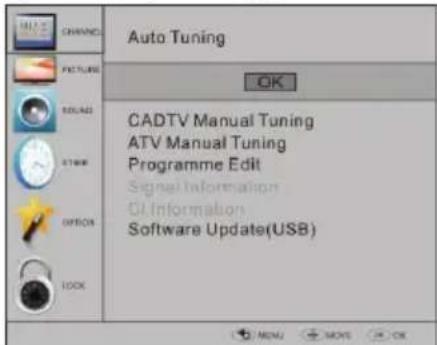

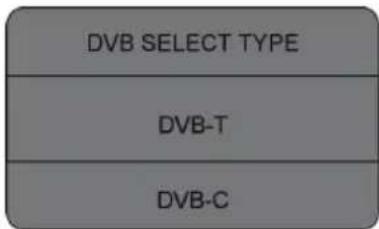

1.2 Sintonizzazione automatica (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti per selezionare Auto Tuning e quindi premere il pulsante OK.

3). Premere i pulsanti per selezionare DVB-T/DVB-C e quindi premere il pulsante OK per confirmare.

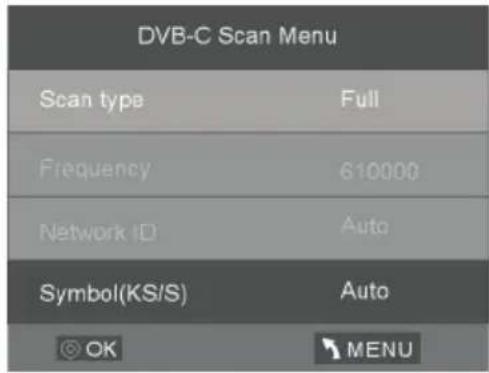

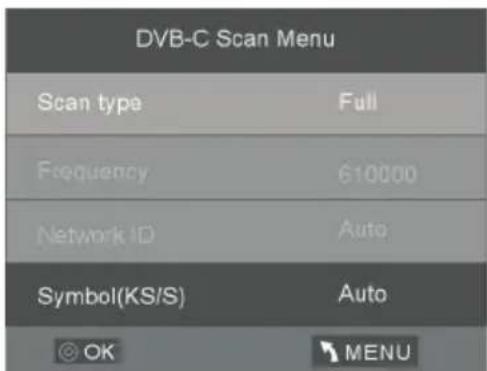

4). Premere i pulsanti per selezionare Tipo di scansione/Simbolo (Ks/S) e quindi premere il pulsante OK per confermare.

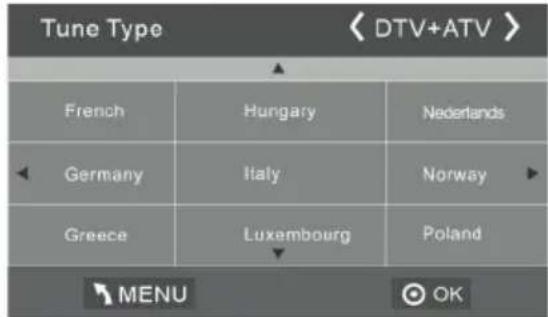

5). Nel menu Tipo di sintonizzazione, premere i pulsanti per selezionare ATV / DTV / DTV + ATV. Premere il pulsante e quindi premere i pulsanti per selezionare il paese in cui si utilizzera la TV. Premere il pulsante OK per confirmare.

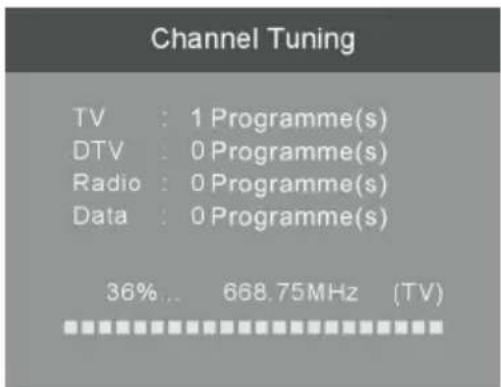

6). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a 6 minuti. Il display migliorà il progresso della sintonizzazione e il numero di canali trovati.
7). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante « per selezionare YES per confermare. Si passera direttamente alla sintonizzazione DTV. è possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installmente apparirà alla successiva accensione della TV.
8). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinnominare i canali, selezionare Programmhe Edit nel menu Channel.

NOTA:

Tutti i canali inclusi ATV, DTV e Radio possono essere sintonizzati in un'unica volta, se il tipo di sintonia è DTV+ATV.

Tutti i canali salvati verranno cancellati dopo la sintonizzazione automatica.

Dopo la sintonizzazione automatica, il canale passera al primo canale DTV.

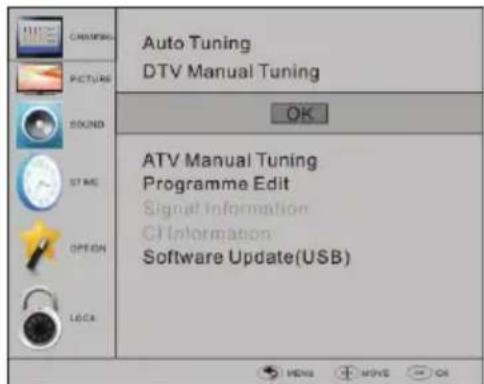

2.1 Sintonizzazione manuale DTV (DVB-T)

1). Premere il pulsante MENU e premere i pulsanti per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti per selezionare DTV Manual Tuning e quindi premere il pulsante OK.

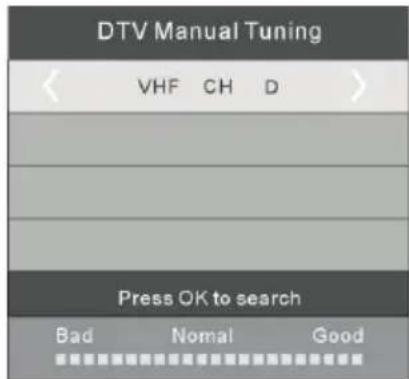

3). Apparirà la schermata di Sintonizzazione manuale DTV. Premere i pulsanti < per selezionare il canale UHF desiderato e quando premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'imagine e la potenza del segnale sareva visualizzata sullo schermo.

4). Premere il pulsante MENU per ritornare al menu principale.

5). Premere il pulsante EXIT per uscire dal menu.

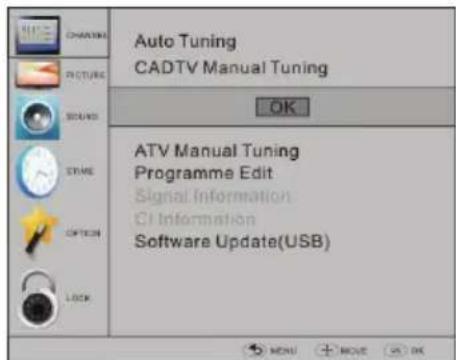

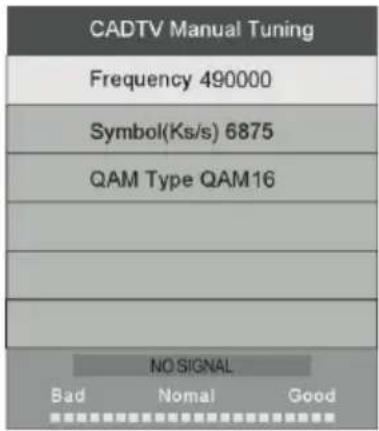

2.2 Sintonizzazione manuale DTV (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti per selezionare CADTV Manual Tuning e quindi premere il pulsante OK.

3). Apparirà la schermata CADTV Manual Tuning. Premere i pulsanti ▼per selezionare (Frequenza/Simbolo (ks/s/QAM tipo QAM) premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'imagine e la potenza del segnale sare visualizzata sullo schermo.
4). Premere il pulsante MENU per ritornare al menu principale.
5). Premere il pulsante EXIT per uscire dal menu.

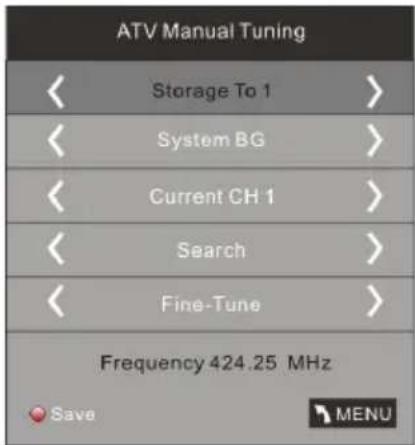

3). ATV Manual tuning (Sintonizzazione manuale ATV):

Potete cambiere ilsystema sonoro per ricercare nei canali analogici e affinare la sintonizzazione dei canali, quando archiviare i canali selezionati.

NOTA:

Premete il tasto rosso del teilevideo per archiviare i canali dopo la sintonizzazione manuale.

4). Program Edit (Modifica programma)

Potete cancellare, riminare, spostare, saltare, mettere tra i preferiti qualunque canale.

Delete (Cancella)

Premendo il tastingo grosso, il programma evidenziatodalcursore saracancellato.

Rename (rinomina):

Può rìninàre solo i programmi ATV.

Spostate il cursore sul programma, premete il tasto verde del televideo per rimominare il programma.

Premete per scegliere la lettera. Premete per spostare il cursore.

Premete il tasto MENU per uscire alla finestra di modifica. Premete EXIT per uscire dal menu.

Note: I nomi dei programmi ATV possono essere al massimo di 5 lettere. I nomi dei programmi DTV possono essere di 25 lettere.

Move (sposta)

Utilizzate i tasti freccia per selezionare il canale che volete spostare. Quindi premete il tasto Giallo per selezionare la funzione Sposta.

Una volta attivato, utilizzate i tasti freccia per spostare e quindi premete OK per confermare.

Skip (salta)

Premete per scegliere il programma, premete il tasto blu del tevideo per saltare il programma. Verra visualizzato sul lato

destro del programma. Scegliete il programma saltato, premete di nuovo il tasto blu, per annullare il salio del canale. L'immagine

sparira.

Favourite (Preferiti)

Premete per scegliere il programma, premete il tasto FAV, visualizzera sul lato destro del programma. Scegliete il programma preferito, premete di nuovo il tasto FAV, potrete annullare la selezione del canale preferito, l'immagine sparirà.

Una volta che avrete creati il gruppo dei preferiti, potete premete il tasto FAV per accederere rapidamente al vostro canale preferito.

5). Informazioni Cl: (opzionale):

Questo menù pou visualizzare le informazioni della scheda Cl.

2.PICTURE MENU (menu imagini)

Il secondo elemento del MENU è il PICTURE MENU (menù immagine). Potete regolare qui l'effetto delle immagini, come contrasto, luminosità, etc.

Premete il tasting "OK" per spostarvi, premete il tasting "OK" per regolare.

NOTA:

1). Tint (tinta) è disponibile solo inSYSTEMA NTSC.
2). Ci sono quattro modalità di temperatura colori che possono essere selezionate: medio, caldo, freddo, utente.
3). Lo schermo è disponibile solo in modalità PC, dove si può regolare la posizione orizzontale, la posizione verticale, la dimensione e la fase.

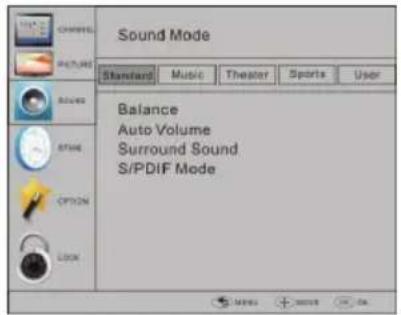

3. SOUND MENU (menu audio)

Il terzo oggetto del MENU è il SOUND MENU (menu audio)

Potete regolare qui l'effetto audio, come alto, bassi, bilanciamento etc.

Premete il tastingo per spostarvi, premete OK per effettuare la regolazione.

Nota:

Volume automatico: disponibile solo quando il volume del segnale in ingresso è troppo alto o distorto.

4. TIME MENU (menu orario)

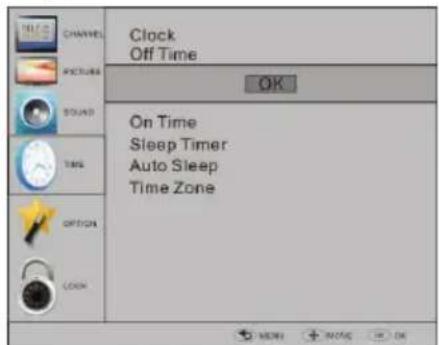

Il quarto oggett del menu è il TIME MENU (menu orario). Potete regolare l'ora, gli orari di accensione e spegnimento automatico, il timer di spegnimento automatico, etc. Premete per spostarvi, premete OK per effettuare la regolazione.

NOTA:

Se entro 15 minuti il tevisore non riscontra segnale, il tevisore si spegnerà automaticamente, se l'Auto Sleep è attivo. L'ora può essere presa automaticamente dalsystema DTV.

5. OPTION MENU (menu opzioni)

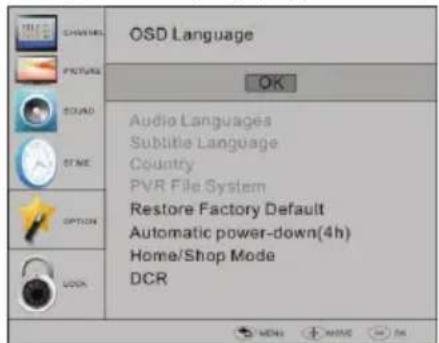

Il quinto oggetti del MENU è l'OPTION MENU (menu opzioni) Potete regolare il Menu language (lingua menù), Audio language (Lingua audio), Subtitle language (lingua sottitoli) etc.

Spegnimento automatico

1. Se dopo 4 ore dall'accensione e non sono state effettuate modifie alla TV, ad esempio non è statoambiato alcun canale o modificato il volume, la TV inizIERA la sequenza di spegnimento.

E una finestra di popup apparirà sullo schermo.

Dopo 150 secondi la TV passera automaticamente in standby. Per uscire dallo specnimento automatico premere qualsiasi tasto sul telecomando.

1. Per cancellare lo spegnimento automatico, nel menu Option selezionare Automatic powerdown (4H)

Premere OK. Apparirà un messaggio di popup "Sei sicuro di voler abilitare lo spegnimento automatico?"

Utilizzare il tasto freccia di destra per selezionare NO.

Lo schermo della TV ritorna nel menu Option e l'opzione Automatic power-down (4H) sare visualizzata.

Automatic power-down (4H) OFF

Per ritrarnare allo spgnimento automatico归来 4 ore, ripatere quanto riportato in precedenza usano il tasto freccia di sinistra per selezionare YES

Nel PVR File system menu (menu file di sistema PVR) potete impostare una sched a USB come PVR.

NOTA:

Ripristinare le impostazioni di fabbrica cancellerà tutti i programmi e le password.

6. LOCK MENU (menu blocco)

Il sesto oggett sul menù è il LOCK MENU (menù blocco). Potrete bloccare ilsystema, impostare password, bloccare programmi ed impostare il parental control. Una volta che avrete attenuato i blocchi, non potrete ricercare i canali o modificarli.

NOTA:

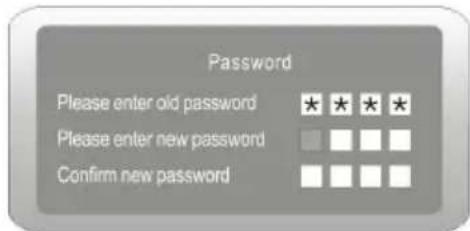

La password predefinita e' 0000. Se si dimentica la password si puo' usare la super password 9443.

Block Program (Blocco programma): Premete per scegliere il programma, premete il tasto verde del televideo per bloccare il programma. Se volete sbloccare il programma, entrate nel menu principale, inserte la password, quindi premete di nuovo il tasto verde.

Parental guidance (Parental Control: Premete per scegliere il rating.

7. EPG (Guida Elettronica alla programmazione)

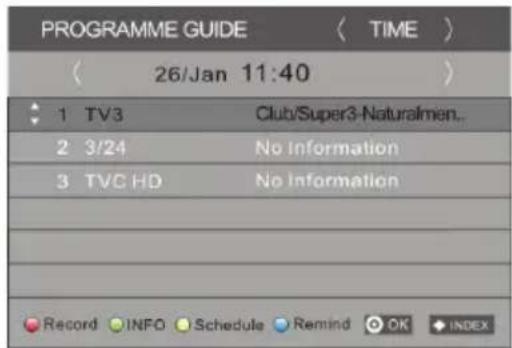

Il menu EPG è utilizzato per vedere cos'è trasmesso sul digitale terrestre (DTV) o sui canali radio durante la giornata.

Per accedere al menu EPG, premete il tasto EPG, verrà visualizzato il seguente menù.

1. INFO

Utilizzate per scegliere i programmi, premete il tasting INFO potete visualizzare le informazioni del programma evidenziato.

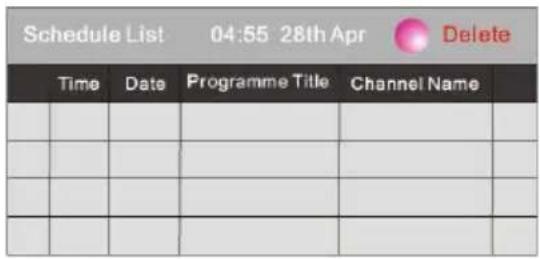

2 Schedule (schema)

Premete il tasto giallo. Puo visualizzare la lista dello schema di promemoria, premete per scegliere la lista, premete il tasto

rosso DELETE (cancella) per cancellare la lista di programmazione.

3. Record (Registrate)

Premete il tasto rosso. Esso configura il programma da registrar.

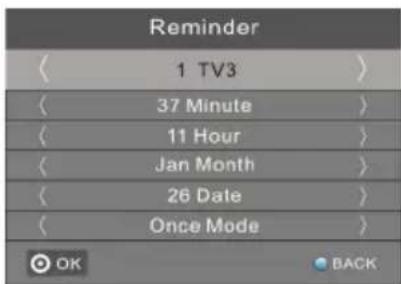

4. Remind (promemoria)

Premete il tasting blu per scegliere un programma ed impostare l'orario di promemoria. Lo schermo teilevivo salterà automaticamente al canale scelto all'orario del promemoria.

8. PVR function (funzione PVR)

1. Preparazione per registrar il programma

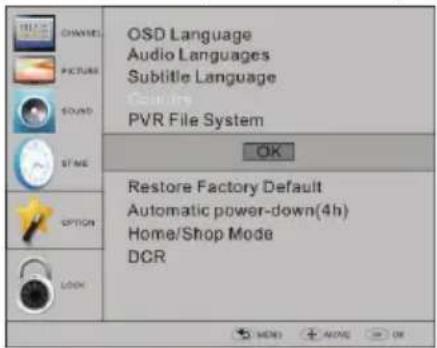

Dall'OPTION MENU (menu opzioni) accedete al PVR File System in "OPTION MENU", scegliete "check PVR File System" (controlla il file di sistema PVR). Cliccate su "OK", sono a che "checking" cambia in "Success".

Note: controllate il termine "speed" (velocità). Se riporta la scritta "HD support" (supporto HD), significata che la velocità del dispositori USB è disponibile per la differita e la registrazione. Se non èosi, formattate il dispositori, per assicurarvi che il dispositori sia disponibile. Il "Free Record Limit" (limite di registrazione libera) è 6 ore, se lo spazio sul disco è sufficiente. Se lo spazio non è sufficiente, il tempo di registrazione dovrebbe essere più breve, a seconda dello spazio sul dispositori. Durante il controlo "check PVR File System" (controllo del file di sistema PVR), non effettuate altre operazioni fino a che non è finito.

Le registrazioni devono essere effettuate con il systema TV PVR. Esse possono essere riprodotte solo sulla stessa TV, non in altri tipo di dispositivo (computer, DVD, ecc.) che non è compatibile con il formato di file .TS.

Si noti che per effettuare un qualsiasi tipo di registrazione, la TV richiedera di formattare il dispositivo USB collegato per memorizzare la registrazione.

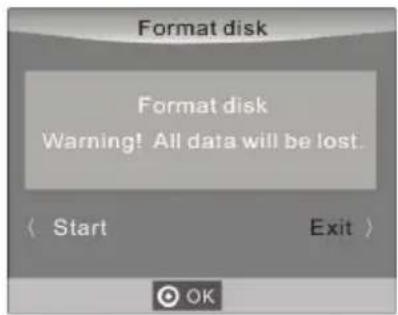

ATTENZIONE. QUANDO SI FORMATTA, TUTTE LE INFORMAZIONI PRESENTI SUL DISPOSITIVO USB ESTERNO SARANNO PERSE E TUTTI FILE Cancellati.

MEMORIZAZIONE SUL DISPOSITIVO.

II file system USB limitera le dimensioni delsystemadi memorizzazione.

File system: NTFS fino a 2TB

FAT32 con fino a 192GB

FAT16 con fino a 2GB

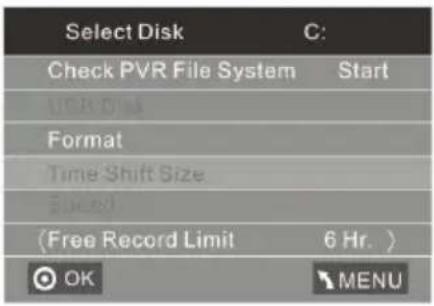

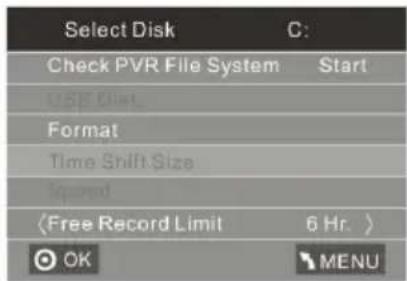

Dal MENU OPTION, accedere al File System PVR come riportato di seguito:

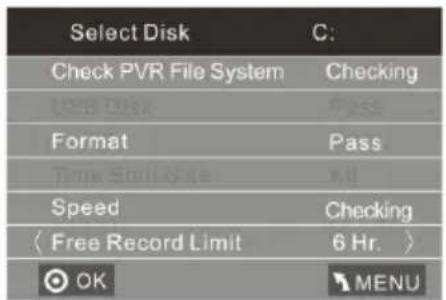

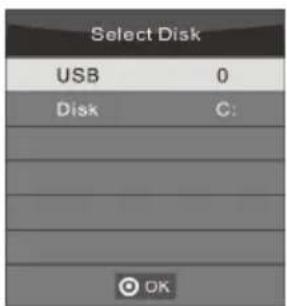

Selezionate disco: selezionate su quale disco salvare i file registrati.

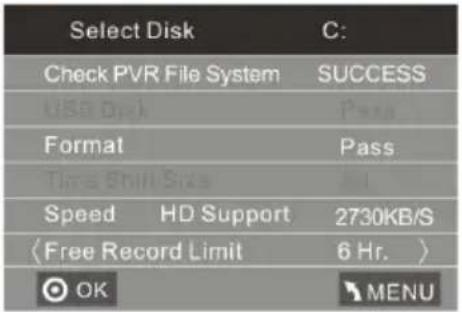

Controllle il PVR File system (file diistema PVR) controllate se il PVR File System è impostato sul dispositivo USB o no.

(Suggerisce di formattare il dispositivo con "High Speed Fs..." che può velocizzare la registrazione.)

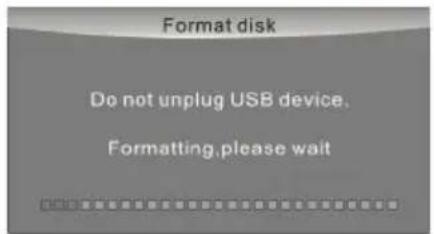

Il menu sottostante appare dopo la fine della Formattazione:

Se selezionate la modalità di formattazione "Hi Speed FS", alla potete essere Change la dimensione della differita.

2. Registrare il programma

Nel riproduire da sorgente DTV, scegliete il canale e cliccate "record", apparirà la finestra di registrazione. Cliccate "record" (registrare) di nuovo, la schermata di registrazione sparirà e apparirà l'icona "REC" in alto a sinistra. Sparirà quando cliccate "stop".

3. Riproduire la registrazione

Il programma registrar sulla "USB" sare salvato nella cartella "MSTPVR" sul dispositivo.

1. Le dimensioni di memorizzazione su USB possono essere tra 128MB e 500GB, ma per uso pratico si raccomanda da 2GB a 500GB.
2. Il video più diventare pixellato quando la frequenza video è troppo Bassa. Ciò più essere causato dal collegamento di un cavo prolonga USB,invece di collegare direttamente la USB alla TV
3. Non tutti i dispositiivi USB sono compatibili.

Di seguito una lista di unità USB raccomandate.

I modelli che non sono riportati nella lista possono essere compatibili, ma non è garantito il loro funzionamento.

La lista di supporto USB è la stessa della funzione Timeshift, si vedano le pagine seguenti per i dettagli.

9. Timeshift function (funzione differita)

1. Preparazione per registrar il programma

Questo tevisore vi permette di mettere in pausa e registrar i programmi digitali in visione in un dispositivo di archivazione USB, e di riprenderare la visione nel punto in cui è stata interrotta.

NOTA:

• Sarà necessario formattare un dispositivo di archivazione USB 2.0. Salvate i dati originali prima di formattare. Tutti i dati archiviati nel dispositivo USB saranno cancellati dopo la formattazione.

Formattare il dispositivo di archivazione USB.

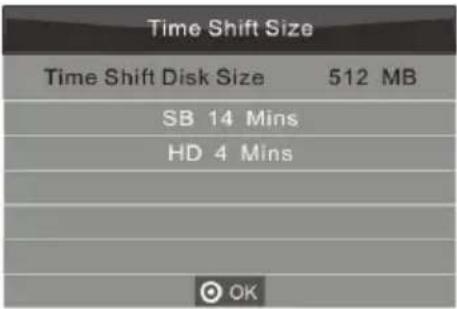

Selezione per formattare il dispositivo USB e assegnate la quantità di spazio per la funzione Differita.

NOTA:

• Il processo di formattazione impieghera almeno 2 minuti. Non spegnete l'alimentazione o rimuovete il disposativo USB durante la formattazione.
• Durante la formattazione, verrà fatto un test di velocità sul dispositorio USB. Se fallisce, significa che il dispositorio USB potrebbe non supportare la funzione differita.

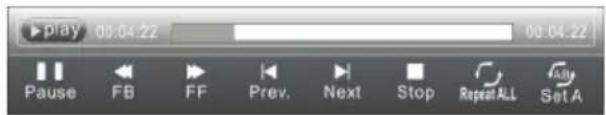

Registrar un programme DTV in pausa in un dispositivo di archivazione USB.

1. Mente siete in sorgente di ingresso DTV, inserite un dispositivo di archivazione USB nella porta USB sul lato del teilevisore.
2. Premete PAUSE (29) per avviare la funzione differita.. Il programma TV è in pausa. Appare l'OSD della differita, e la registrazione inizia.
3. Premete STOP (28) per interrompere la funzione differita ed interrompere la registrazione del programma.

NOTA:

Siete pregati di non scollegare il dispositivo di archivazione USB quando la funzione Time Shift (differita) è attivata.
4GB di memoria archiviano circa 140 minuti.

Limitazioni della differita:

1. Quando la funzione Differita è attiva, sono disponibili solo i tasti PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE e alcuni tasti operativi di base (ENTER/EXIT/tasti di navigazione).
2. La coproduzione video potrebbe non essere lineare e sallare se la velocità di registrazione USB non corrisponde ai requisiti minimi.
3. Non rimuovete il disco USB o spegnete l'alimentazione durante le operazioni in differita. Sarà annullata una volta che il segnale è persono.
4. Non rimuovete la sorgente di segnale durante le operazioni in differita.
5. Non cambiate rapidamente e ripetutamente l'operativita tra PLAY/PAUSE/FWD/REV.
6. Il video potrebbe diventare pixellato quando il bit rate video è troppo basso.
7. Non tutti i dispositivi USB sono compatibili. L'alimentazione necessario per l'hard disk USB dovrebbe essere <500MA

Sotto rovate una lista dei Drive USB raccomandi. I modelli che non sono qui elencati possono essere compatibili, ma non è garantito.

• SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
• SanDisk Extreme® Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
  Kingston DataTraveler 410 USB 2.0 Flash Drive 8GB DT410/8GB
  Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
• OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB

• OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-4GB
  SAMSUNG-HM500JI-500G

• Questa caratteristica non è disponibile per tutti i televitori digitali, come per canali criptati o di soli audio.

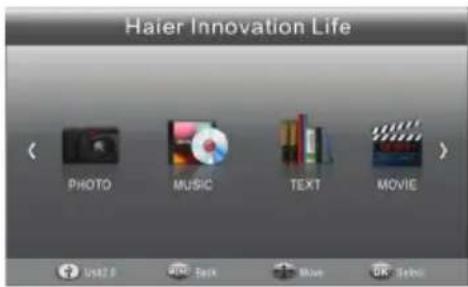

10. Lettre USB

Premete il tasting Sorgente, e selezionate USB nella lista sorgente, quindi premete OK per accedere al menu USB.

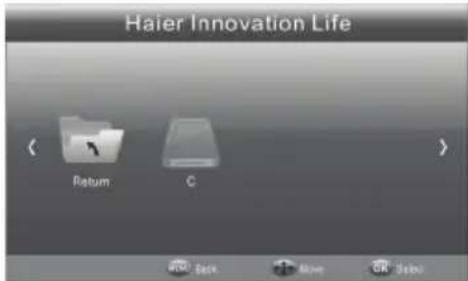

Assicuratevi che il dispositivo USB sia collegato allo slot. Ci sono quattro tipi di media che possono essere selezionati, come Foto, musica, film e testo. Selezionate il tipo di media premendo , premete il tasting OK per accederer al menu di selezione disco.

Premete per selezionare il disco corretto e premete OK per visualizzare i file media e la lista delle cartelle o scegliete Return per tornare al menu di selezione del tipo di media.

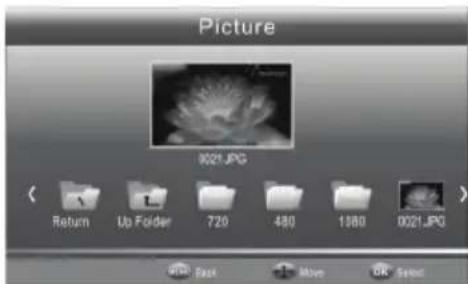

Selezione il file premendo o , quando apparirà la cornice di anteprima. Premete il tasting per riproduire il file a schermo

intero. Quando il file (foto, musica, film o testo) è in riproduzione, premete il tasto OK o Info per visualizzare la barra di controllo.

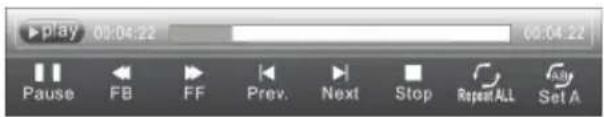

Utilizzate il tasting per selezionare l'icona funzione, quindi premete OK per conformare la funzione.

Premete ittastov oEXITperusciredallbarra dicontrollo.

NOTA:

Potete regolare la traccia audio, o il programma nel menu Info nelle roproducete il file video. Scegliete l'icona Info e premete OK per visualizzare il menu Info.

SUB-10.avi

Resolution: 720x400

AudioTrack: 1/1

Subtite: OFF

Program: --/0

Size: 4142 KBytes

Close

La riproduzione di Foto da USB è supportata per i seguenti formati:

—JPEG (Formato JPEG, file con estensione "jpg")

BMP (file con estensione".bmp")
—PNG (file con estensione".png")

La riproduzione di Musica da USB è supportata per i seguenti formati:

MP3 (file con estensione".mp3")
—WAV (file con estensione ".wav")

La riproduzione di Testo da USB è supportata per i seguenti formati:
—TXT (file con estensione".txt")
La riproduzione di Video da USB è supportata per i seguenti formati:
AVI (file con estensione".avi")
—TS (MPEG2 & H.264)

05 Risoluzione dei problemi

Sintomo del problema Controllo di ispezione
Video		Audio
	Effetto neve		Rumore di sottofondo	Posizione, direzione o collegamento dell'antenna.
	Effetto fantasma Audionormale			Posizione, direzione o collegamento dell'antenna.
	Interferenze		Rumore di sottofondo	Attrezzatura elettronica, auto/moto, luci fluorescenti.
	Imagine normale		Muto	Volume (controllate se il muto è attivato o se l'aggamenti audio non siano corretti).
	Nessuna imagine.		Muto La spina di almentazione non è insertita, il tasto di accensione non è attivo, Impostazioni contrasto/luminosità e volume. Premete il tasto standby sul telecomando per controllare
	Nessun colore Audionormale			Controllo Colore
	L'imagine è spezzata		Audio normale o debole	Ri-sintonizzate il canale
	Nessun colore		Rumore di sottofondo	Sistema TV
	C'è una striscia nera sulla parte superiore e inferiore		Audio normale	Cambia aspetto a zoom

Specifiche:

Sistema colori. PAL-B/G	I, D/K SECAM- B/G, D/K, L, L'
Sistema audio. SECAM-	B/G, D/K, L, L'
Ingresso video	SCART, YPbPr, AV, VGA, HDMI, USB.
Y/Pb/Pr	480i/p, 576i/p, 720p, 1080i, 1080p
HDMI	480i/p, 576i/p, 720p, 1080i, 1080p
Numero di canali memorizzabili	1000
Alimentazione:	100-240V ~ 50/60 Hz 30W(19")	100-240V ~ 50/60 Hz 38W(22")	100-240V ~ 50/60 Hz 40W(24")	100-240V ~ 50/60 Hz 55W(26")
Consumo di corrente in modalità di attesa	<0.5W
Uscita Audio	3W+3W
Condizioni dell'ambiente.	Temperatura di lavoro: +5°C - +35°C Umidità di lavoro: 20% - 80% Temperatura di immagazzinamento -15°C - +45°C Umidità di immagazzinamento 5% - 90%
Accessori:	Manuale dell'utente Telecomando Batterie (x2) Guida rapida all'avvio

*La specifica delle parti di quello tevisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la Tecnologia del prodotto viene aggiornata.
Il progett e le specifiche sono soggetti a cambiamenti alla notifica.
Descrizione dell'uscita Scart:
1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le autre sorgenti non hanno un segnale di uscita scart.

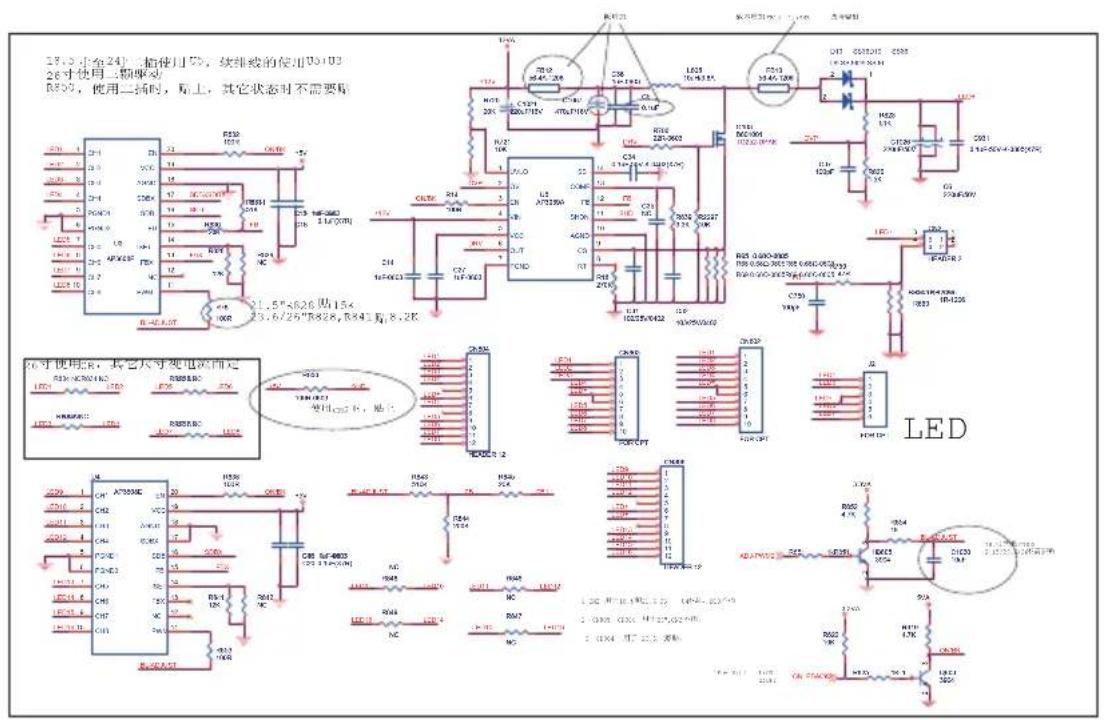

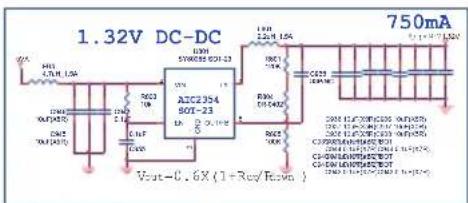

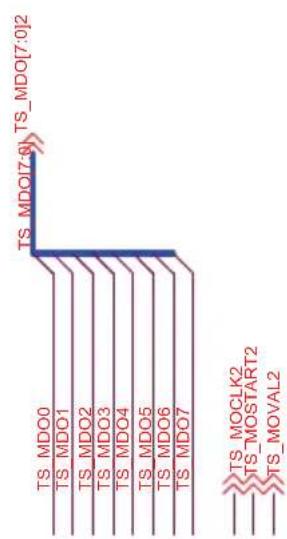

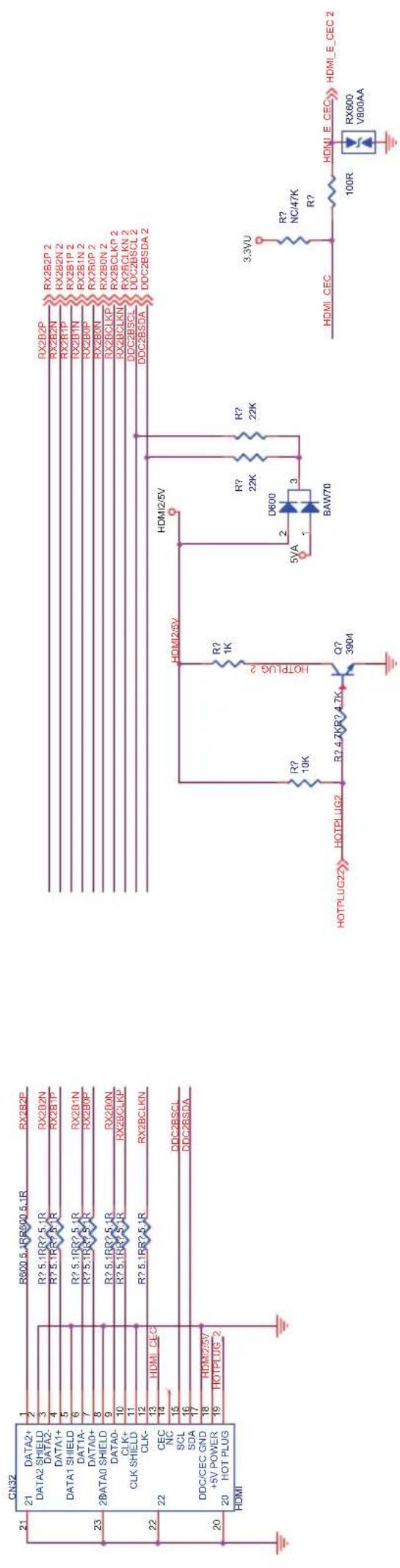

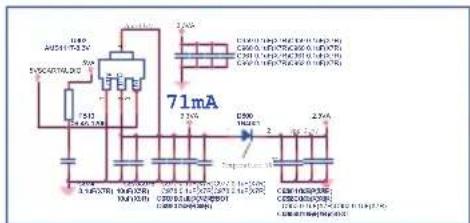

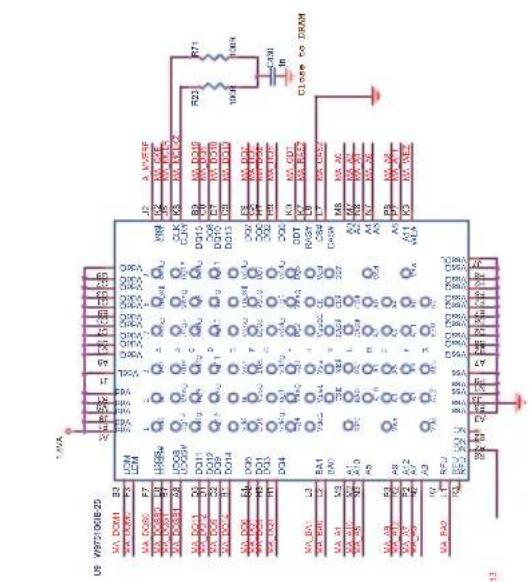

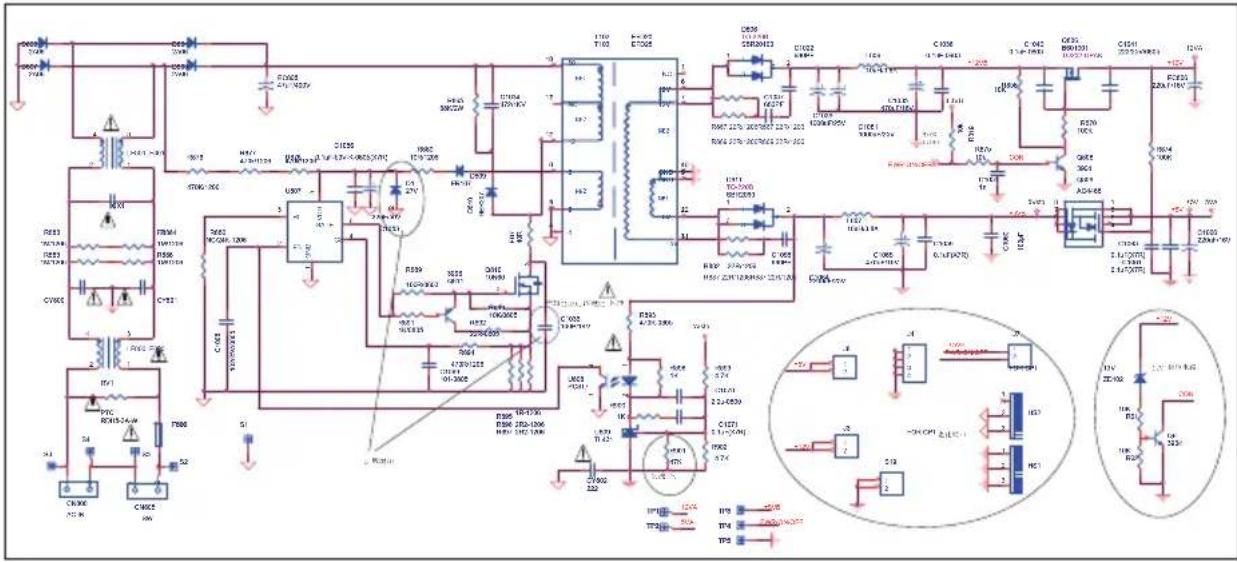

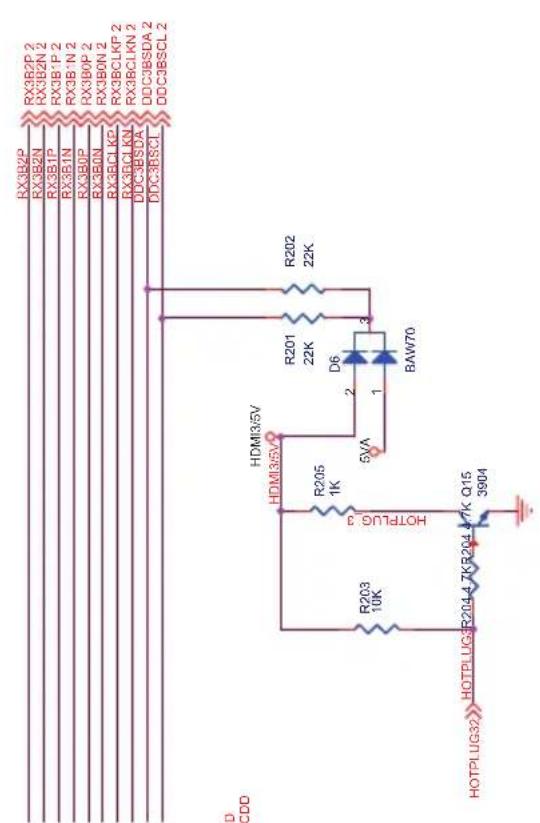

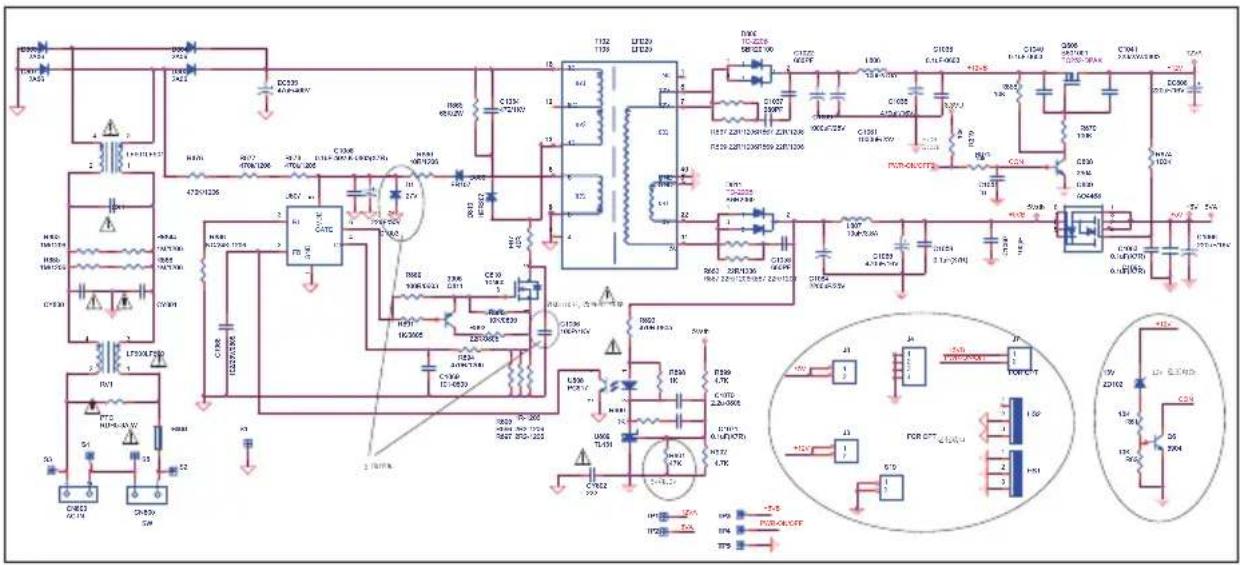

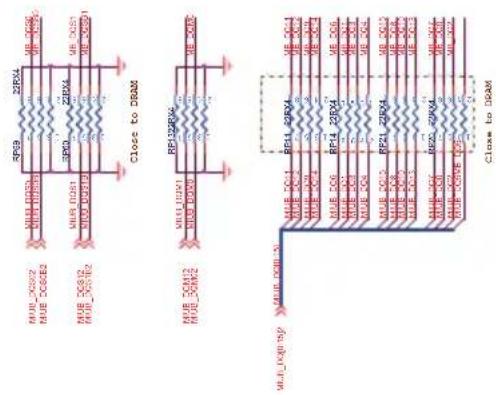

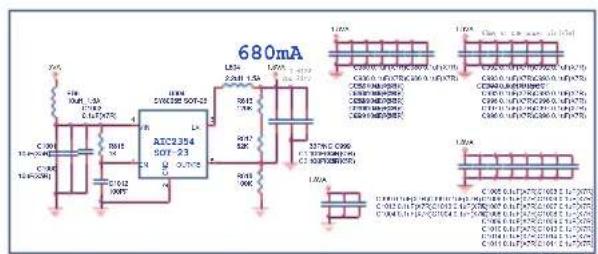

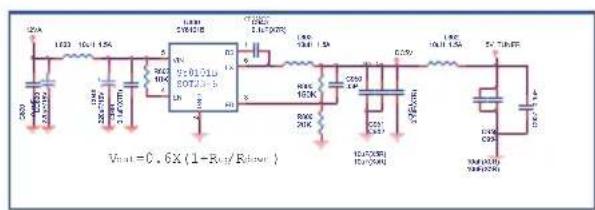

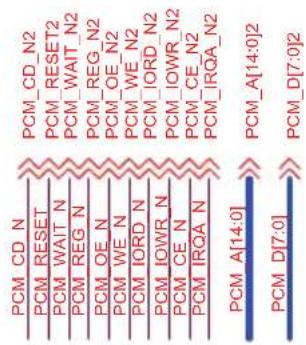

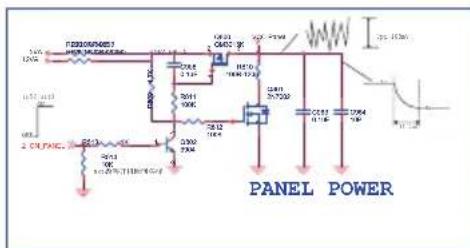

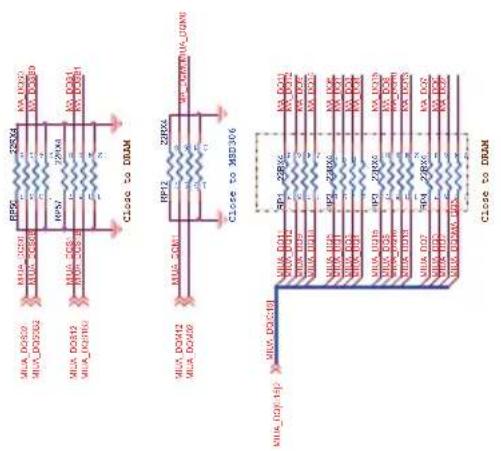

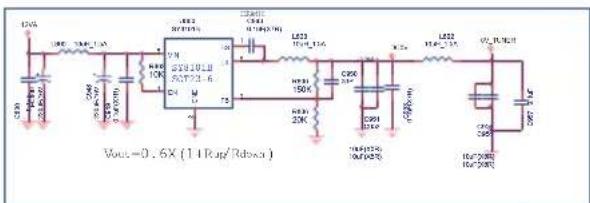

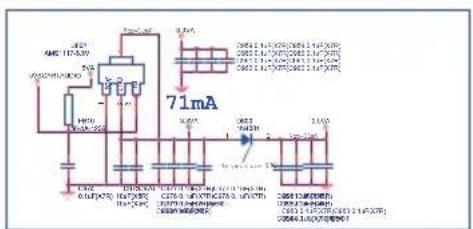

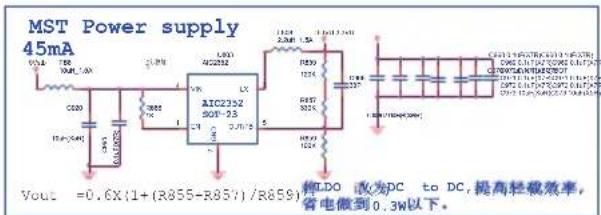

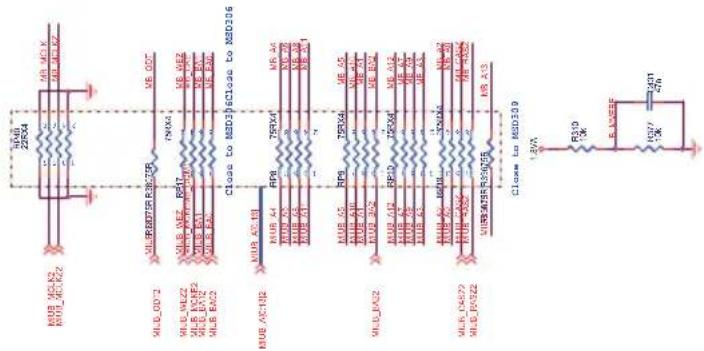

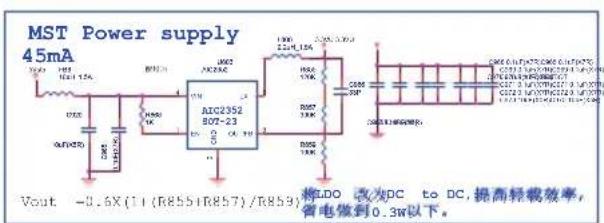

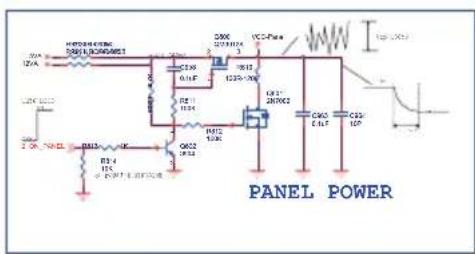

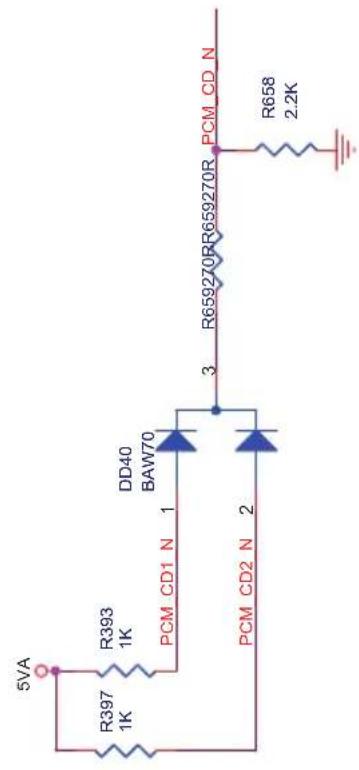

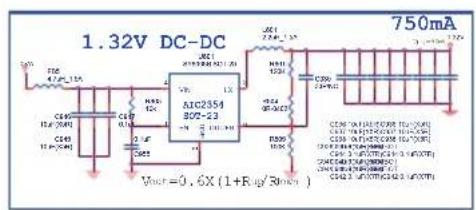

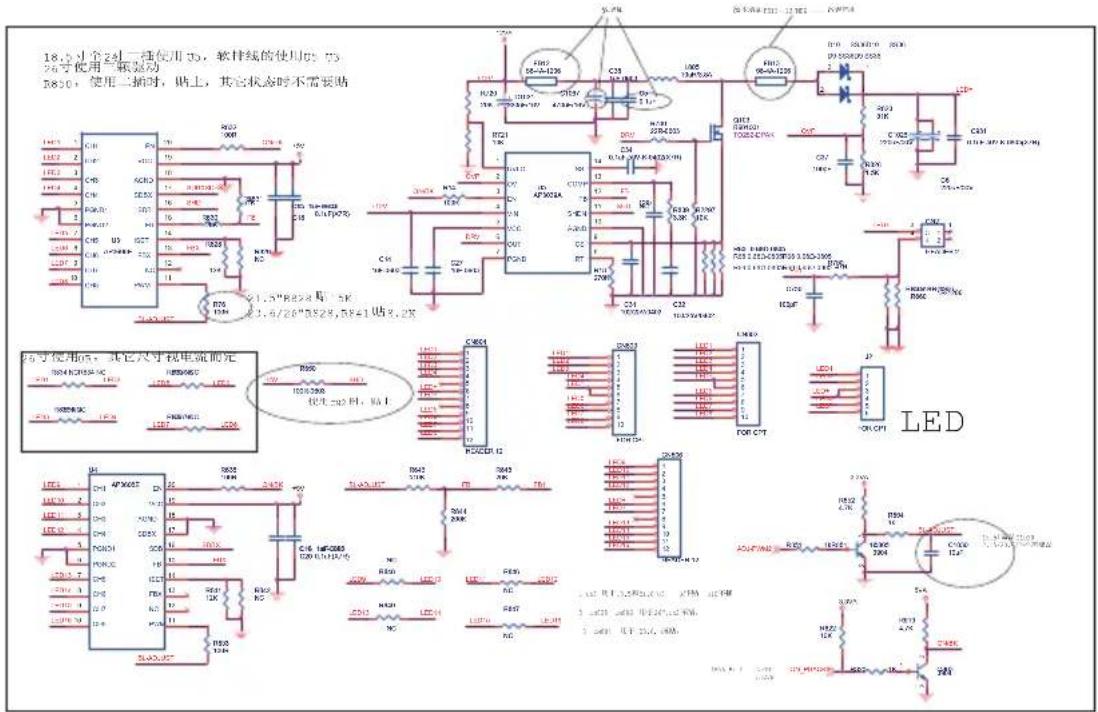

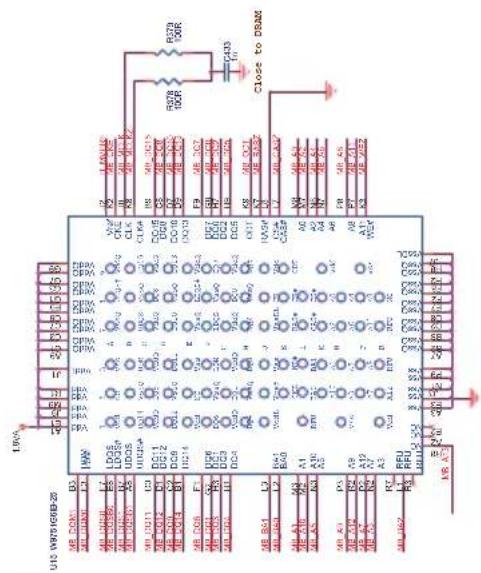

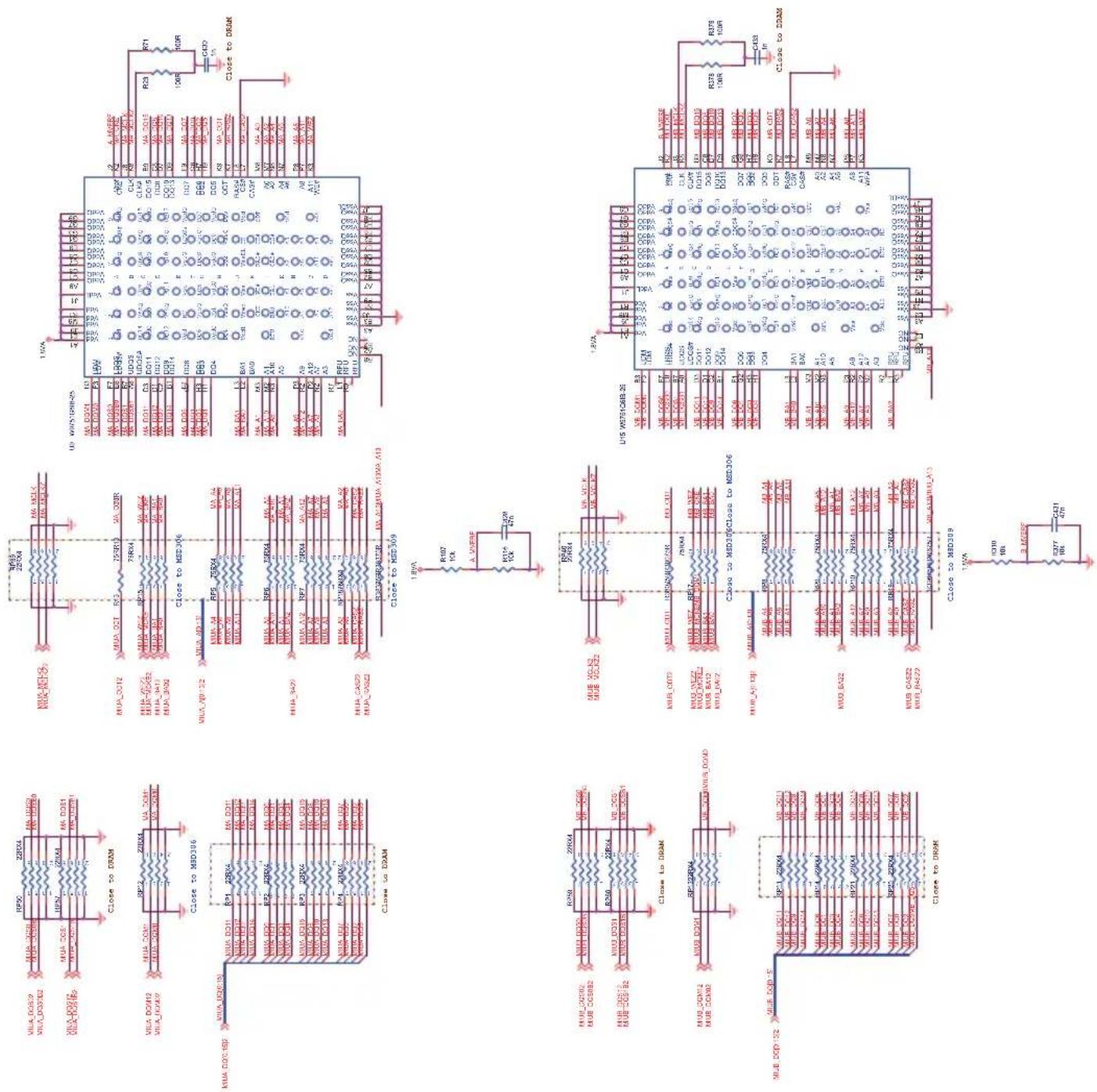

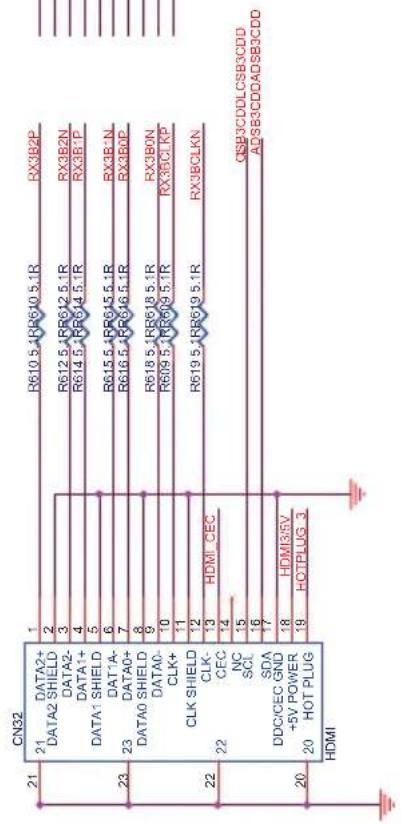

Schematics□ Blockdiagram

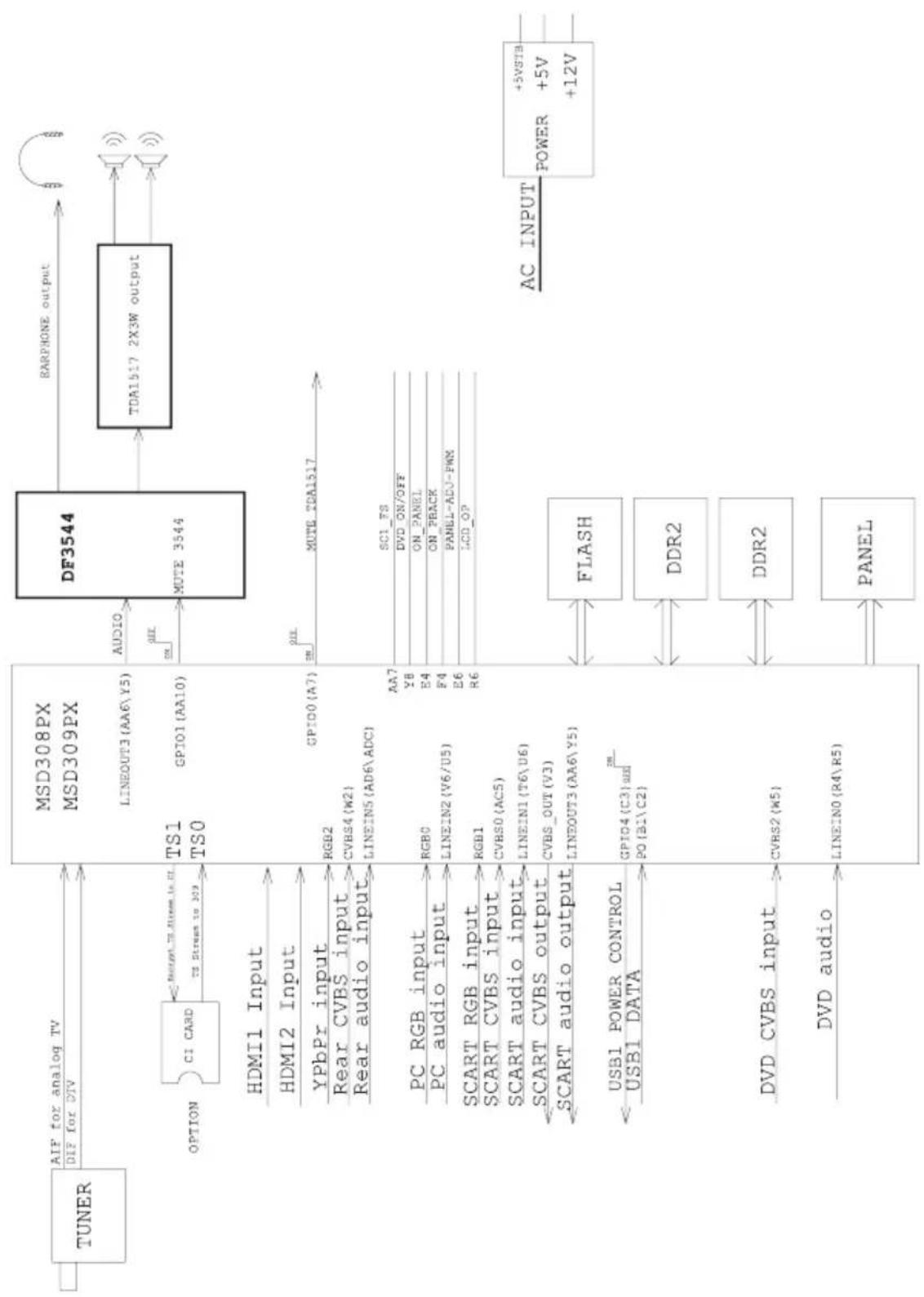

SCH BLOCK FOR MSD308/309PX

FOR EUROPE

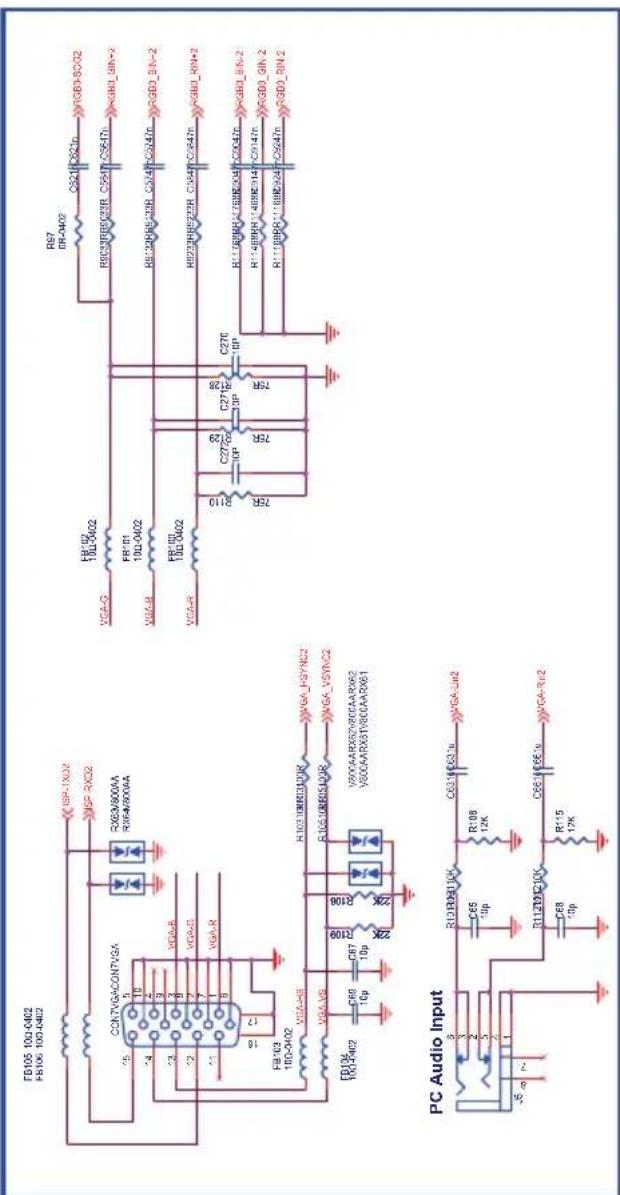

VGA INPUT
FULL SCART
