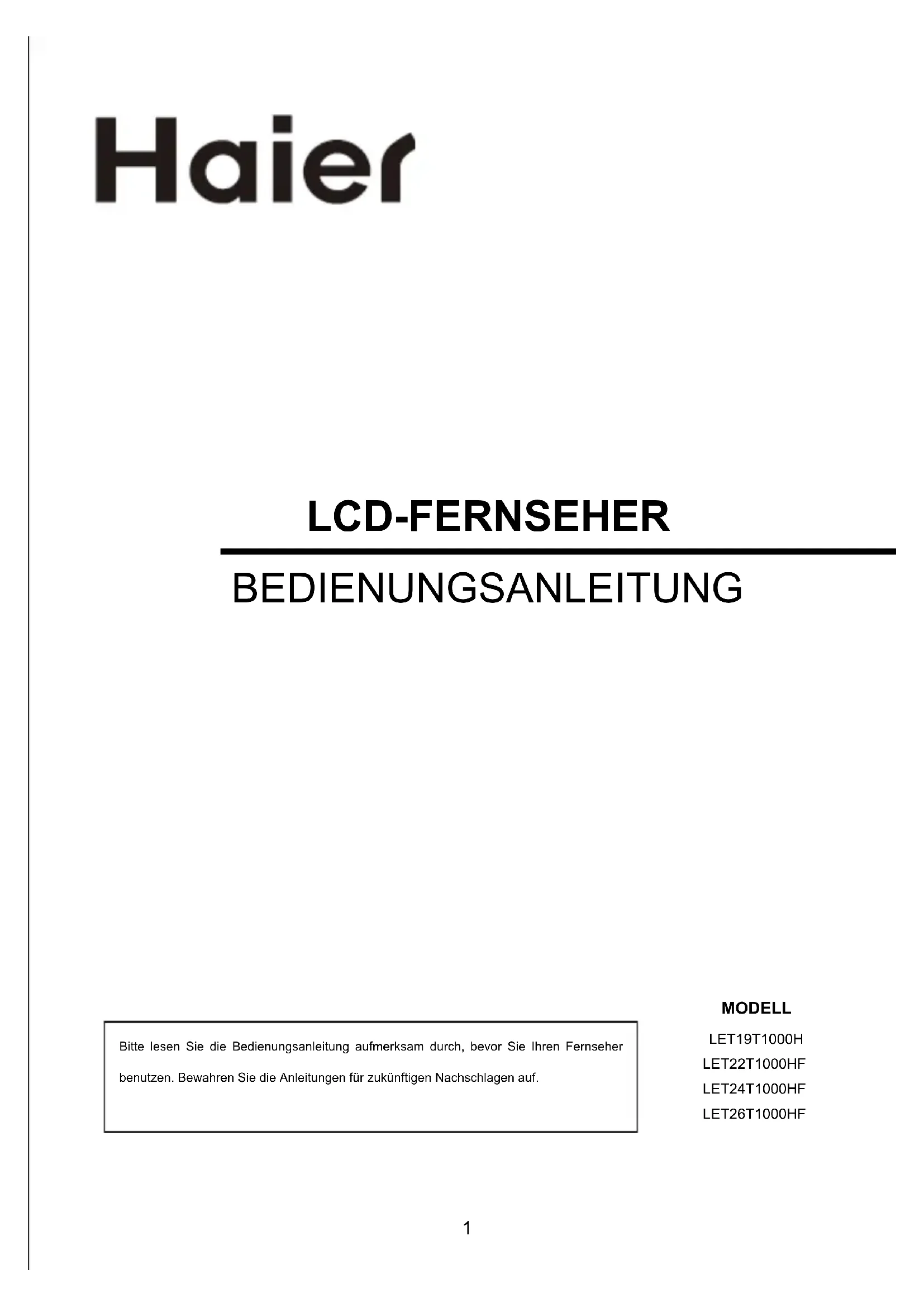

BEDIENUNGSANLEITUNG LET19T1000H HAIER

Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie ihren Fernseher benutzen. Bewahren Sie die Anleitungen für zukünftigen Nachschlagen auf.

MODELL

LET19T1000H

LET22T1000HF

LET24T1000HF

LET26T1000HF

Inhaltsverzeichnis

01 Sicherheits- und Warnhinweise

Willkommen S.03

Wichtige Informationen S.03

Sicherheitshinweise S.04

Warn- und Vorsichtshinweise S. 05

02 Einleitung

Parameter S. 07

Standfuß montieren S.08

Wandmontage S.09

Frontblende S. 11

AV-Anschlisse S. 12

Fernseher anschlieben S.13

Common Interface S. 14

03 Fernbedierung

Fernbedienung S. 15

04 Bedienungshinweise

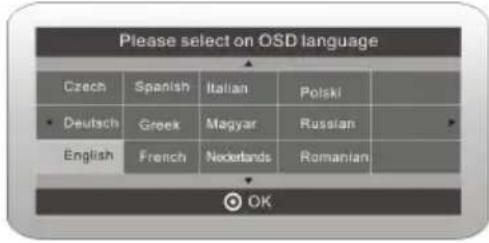

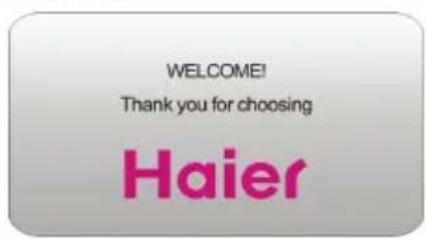

Installation S. 17

05 Störungserkennung

Störungserkennung S. 33

Spezifikationen S. 34

01 Sicherheits- und Warnhinweise WILLKOMMEN

Vielen Dank, dass Sie sich für diesen 19"/22"/24"/26".Zoll LED LCD-Fernseher entschieden haben. Diese Anleitung hilft Ohnen bei der Einstellung und Bedienung Ihres Fernsehers.

Vergewissem Sie sich zunachst, dass alle Zubehörteile mitgeliefert wurden:

19" HD-Ready LED LCD-Fernseher 2 x AAA-Batterien für Fernbedienung Benutzerhandbuch Kurzanleitung 1 x SCART-Kabel Standfuss	22" Full HD 1080P digitaler LED LCD-Fernseher Fernbedienung 2 x AAA-Batterien Benutzerhandbuch Kurzanleitung 1 x SCART-Kabel Standfuss
24" Full HD 1080P digitaler LED LCD-Fernseher Fernbedienung 2 x AAA-Batterien Benutzerhandbuch Kurzanleitung 1 x SCART-Kabel Standfuss	26" Full HD 1080P digitaler LED LCD-Fernseher Fernbedienung 2 x AAA-Batterien Benutzerhandbuch Kurzanleitung 1 x SCART-Kabel Standfuss

Nun können Sie beginnen!

WICHTIGE INFORMATIONEN

LESEN SIE ALLE ANLEITUNGEN VOR GEBRAUCH UND BEWAHREN SIE SIE FÜR SPÄTERES NACHSCHLAGEN AUF.

VORSICHT

STROMSCHLAGGEFAHR

Nicht Öffnen

VORSICHT

ZUR VERMEIDUNG VON STROMSCHLAG ÖFFNEN SIE DAS GERÄTEGEHÄUSE NICT. ES BEFINDEN SICH KEINE VOM VERBRAucher WARTBAREN TEILE IM INNERN DES GERÄTS. WENDEN SIE SICH MIT PROBLEMEN UND FRAGEN ZUR WARTUNG AN DEN KUNDENDIENST.

DER BLITZ IM GleichSEITIGEN DREIECK BEDEUTET, DASS IM GERÄT HOCHSPANNUNGSGEFAHR BESTEHT.

DAS AUFRUFUNGSEICEN IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS WICHTIG WARTUNGS-UND

BEDIENUNGSHINWEISE IN DER BEDIENUNGSANLEITUNG GEFUNDEN WERDEN.

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG UND FEUER SETZEN SIE DEN FERNSEHER NICT HEUCHTIGKEIT AUS. REINIGEN SIE DAS GERÄT UND DEN BILDSCHIRM NICT MIT SCHEUERMITTELN; DAS FÜRHT ZU KRATZERN.

BITTE BEACHTEN SIE: REPARIEREN SIE DAS GERÄT NICT SELFST, DAS KANN ZU VERLETZUNGEN UND SCHÄDEN AM GERÄT FühREN. WENDEN SIE SICH MIT WARTUNGS- UND REPARATURARBEITEN STETS AN DEN AUTORISIEREN KUNDENDIENST.

SICHERHEITSHINWEISE

• Warning: Zur Vermeidung von Feuer und Stromschlag öffnen Sie nicht das Gerätegehäuse. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Gerätes. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.
• Warning: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Setzen Sie Netzteil und Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.
  Schützen Sie das Gerät vor direkter Sonneneinstrahlung und Hitze (Heizkörper, Herd).
• Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüftung benötigt. Stellen Sie das Gerät nicht auf einem Kissen, Sofa oder ähnlichen Flächen ab.
• Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung auf. Es kann herunterfallen und Verletzungen und Schäden verursachen.
• Stellen Sie keine schweren oder scharfkantigen Gegenstände auf dem Gerät ab.
• Ziehen Sie nach der Benutzung den Netzstecker.
• Entsorgen Sie Batterien umweltgerecht.
• WARNUNG: Batterien oder Akkus)dufen nicht übermaßiger Hitze ausgesetzt werden (direkte Sonneneinstrahlung, Feuer usw.).
• WARNUNG: Übermäßiger Schalldruck von Ohrhörern oder Kopfhörern kann zu Hörschäden führen.

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Hausmüll entsorgt werden darauf. Zur Vermeidung von

Gesundheits- und Umweltschäden durch unkontrollierte Entsorgung muss das Gerät recyclelt werden. Geben Sie das

Gerätitte an einer Sammelstelle fur Elektroaltgeräte ab oder wenden Sie sich an ihren Fachhändler.

WARN- UND VORSICHTSHINWEISE

Warning

Vorsicht

Warning

Dieser Fernseher wird mit Hochspannung betrieben. Öffnen Sie nicht das Gerätegehause. Wenden Sie sich mit

Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.

Warning

Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Warning

Fuhren Sie keine Fremdkörper in das Gerät ein, stoffen Sie es nicht stark an. Verschüttten Sie keine Flüssigkeiten auf

IhremFernseher.

Caution

Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüfung benötigt.

Caution

Klemmen Sie das Netzkabel nicht unter dem Fernseher ein.

Stehen Sie nicht auf dem Fernseher, lehnen Sie sich nicht gegen den Fernseher, stoßen Sieihn nicht an. Achten Sie auch weitere auf Kinder. Der Fernseher kann schwere Verletzungen und Schäden verursachen, wenn er umfällt.

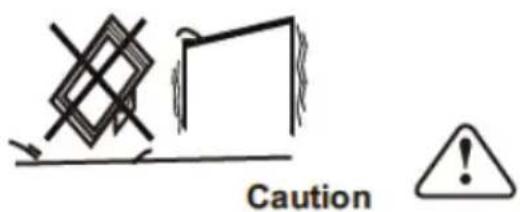

• Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung auf. Es kann herunterfallen und Verletzungen und Schäden verursachen.

Bei längerer Nichtbenutzung des Fernsehersziehen Sieitte das Netzkabel ab.

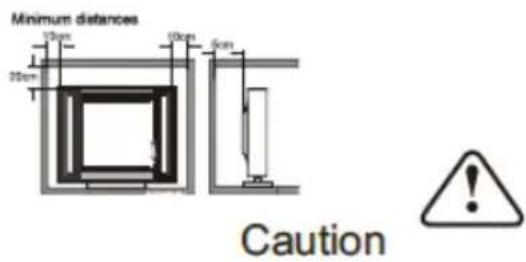

Mindestabstände

Wird der Fernseher eingebaut, so achten Sieitte auf die Mindestabstende. Hitzestau kann die Lebensdauer Ihres Fernsehers verkurzen und ist gefährlich.

02 Einleitung

ACHTUNG

Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelchen anderen Einstellungssteuerungen zu schaffen, die nicht in diesen Handbuch beschrieben sind. Alle LED Fernsehgeräte sind elektrische

Hochspannungsgeräte.

Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöppe oder Anschlüssherum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein.

Wischen Sie das Fernsehgerät mit einem weichen, trockenen, staubfrei Tuch ab.

Trennen Sie während Gewittern das Stromkabel und das Antennenkabel, um Schäden an Ihr Fremsehgerät und anderen angeschlossenen Geräten zu vermeiden.

Alle Reparaturen sollenen nur von qualifiziertem Fernsehgeräte Servicepersonal durchgefuhrt werden.

INSTALLATION

• Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf.
  Dunkelheit und Reflectionen auf dem Bildschirm konnen zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.
• Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.

• Vermeiden Sie weitere warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.

• Decken Sie die Luftungsöffnungen während des Betriebs nicht ab.

Ausstattungsmerkmale

1. Nutzbar als Fernseher oder PC-Monitor
2. Hohe Leuchtkraft, breiter Betrachtungswinkel
3. HDMI- und SCART-Anschluss
4. NICAM

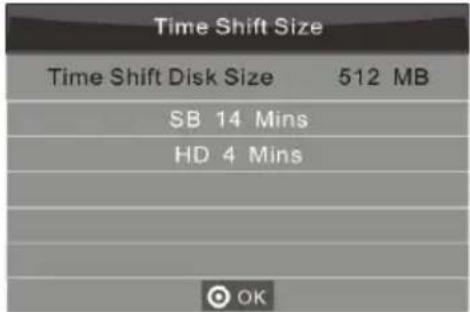

5. Time shift

Parameter

Bildschirm	19"	22"		24"
Spanningsversorgung	100-240V~50/60Hz30W	100-240V~50/60Hz38W	100-240V~50/60Hz40W	100-240V~50/60Hz55W
Audio-Ausgangsleistung(Klirrfaktor ≤7 %)	2x3W
Anschlüsse	Analog RGB (PC) x 1High-Definition Multimedia Interface (HDMI) x 2Videoeingang x 1Audioeingang x 2USB-Port x 1YPbPr x 1SCART x 1CI x 1RF Co-Ax X 1Headphone X 1S/PDIF X 1
Horizontale Auflösung(TV-Zeilen)	Composite Videoeingang ≥350YPbPr ≥400

PC

MODE PRÉDÉFINI

	RESOLUTION V. Fréq. (Hz) H. Fréq. (KHz)
1	800*600 60	37. 88
2	640*480 60	31. 47
3	1360*768 60	47.7
4	1024*768 60	48. 36
5	1280*1024 60	63. 98

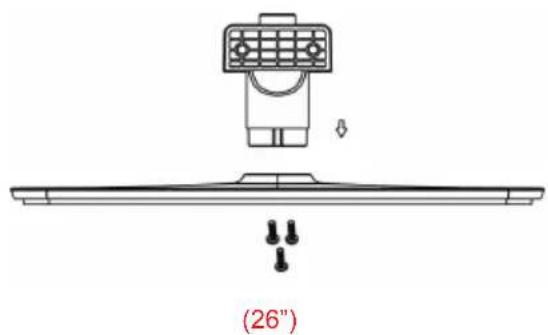

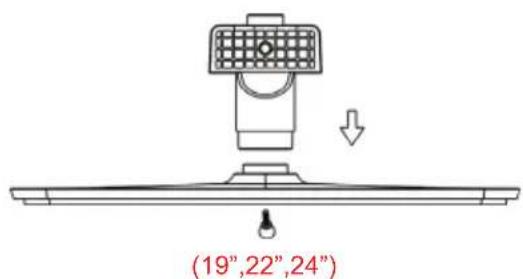

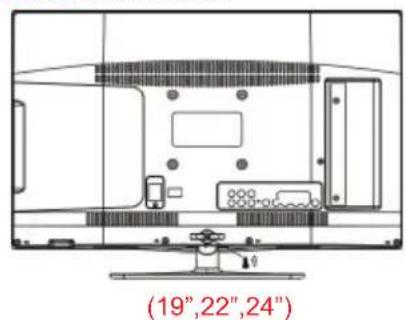

Montageanleitung für Standfuß

1. Stecken Sie die Stütze in Richtung des Pfeils in den Standfuß und befestigen Sie sie anschließend mit den einzelnen Schrauben.

1. Stecken Sie die Stütze in Richtung des Pfeils in den Standfuß und befestigen Sie sie anschließend mit den drei Schrauben.

1. Stecken Sie die Standfußbauge in Richtung des Pfeils in die Rückwand und befestigen Sie sie anschließend mit der einzeln Schrauben.

1. Stecken Sie die Standfußbauge in Richtung des Pfeils in die Rückwand und befestigen Sie sie anschließend mit der zwei Schrauben.

HINWEISE ZUR INSTALLATION

Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf. Dunkelheit und Reflectionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.
Vermeiden Sie entsprechenden warme Standorte, um einen Hitzeitau im Gerät und vorzeitige Schäden zu vermeiden.

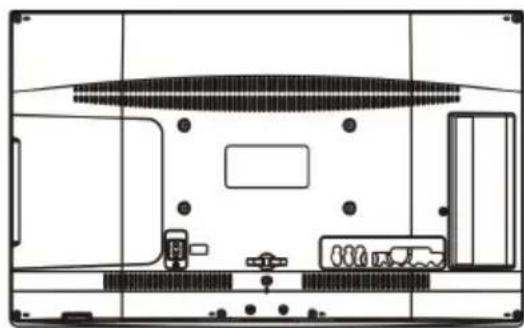

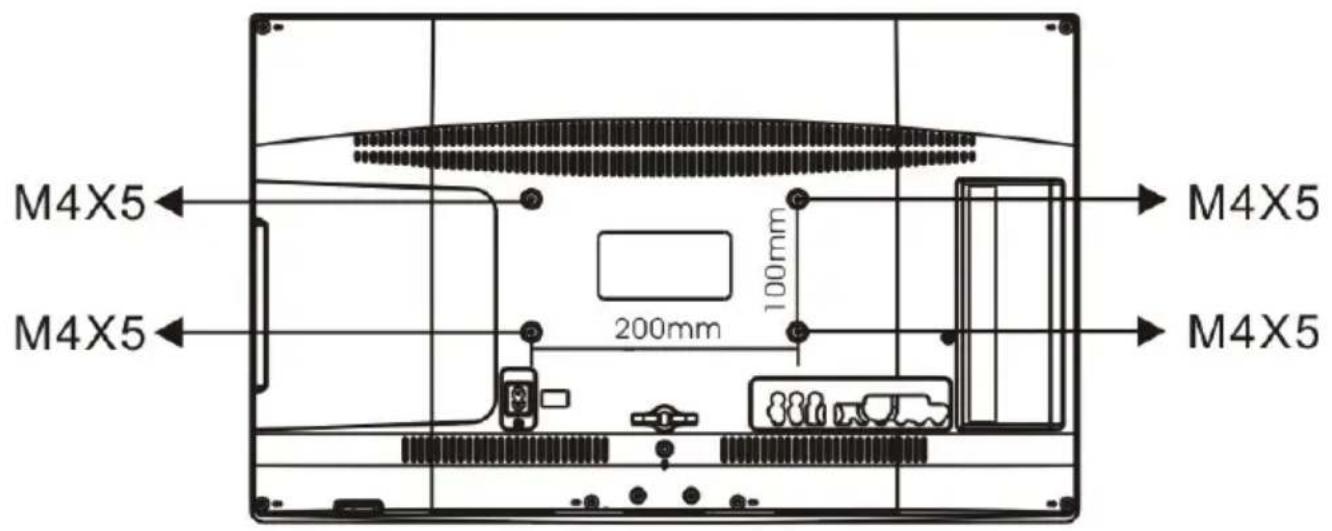

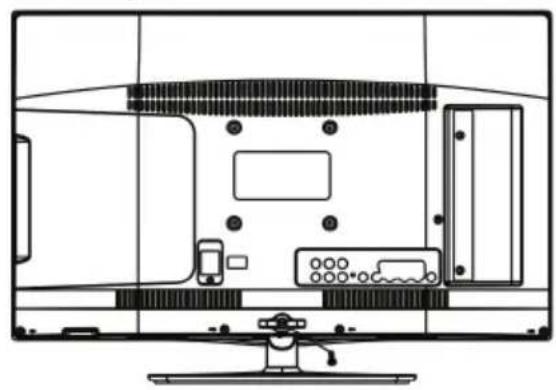

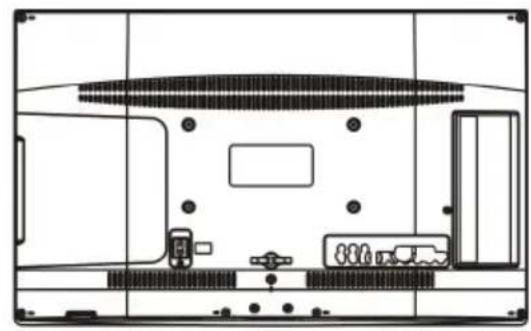

WANDMONTAGE

Dieser Fernseher kann wie folgt an der Wand montiert werden:

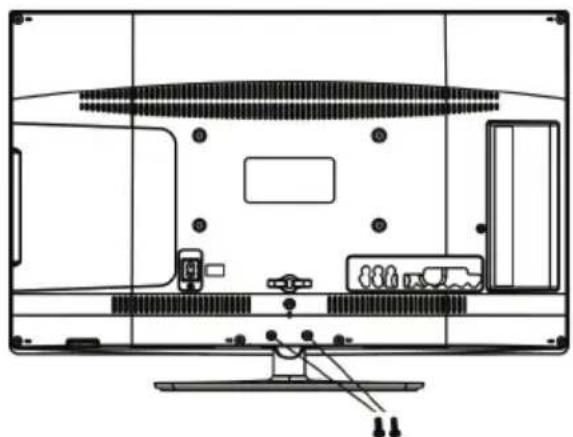

1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schätzen.
2. Schrauben Sie die Halterung für den Standfuß unter am Fernseher ab (bewahren Sie den Standfuß für späteren Gebrauch auf).

(19",22",24")

(26")

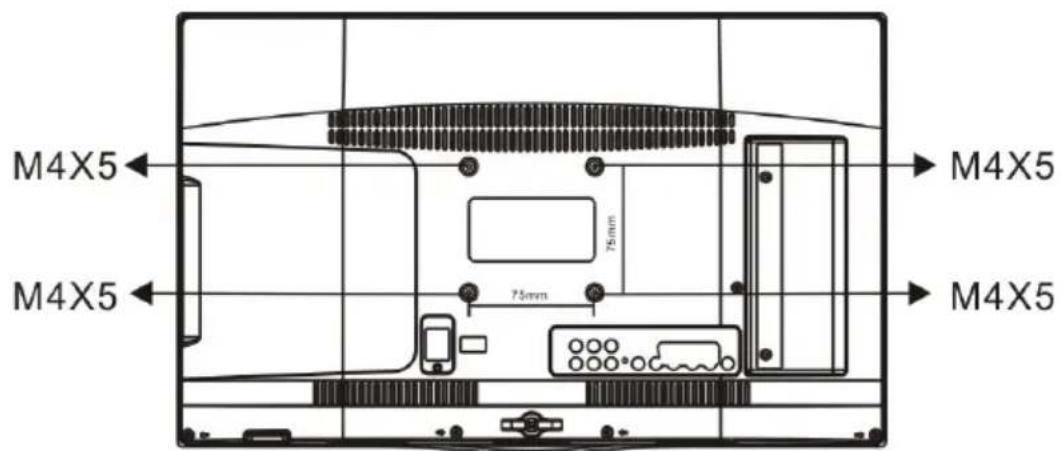

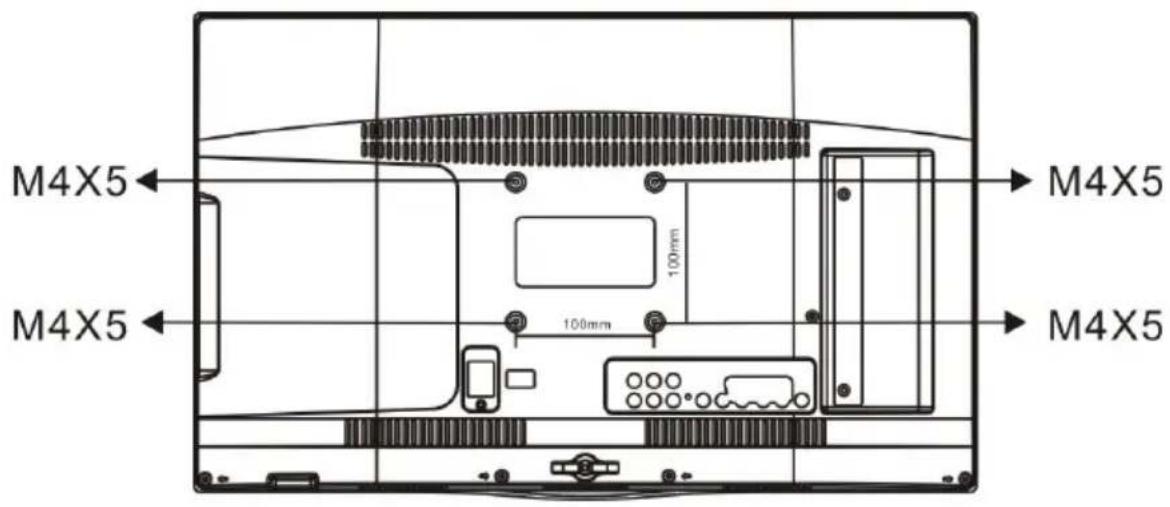

1. Schrauben Sie den Fernseher mit den vier vorgesehenen Schrauben an einer VESA-Wandhalterung (nicht mitgeliefert).

(19")

(22",24")
(26")

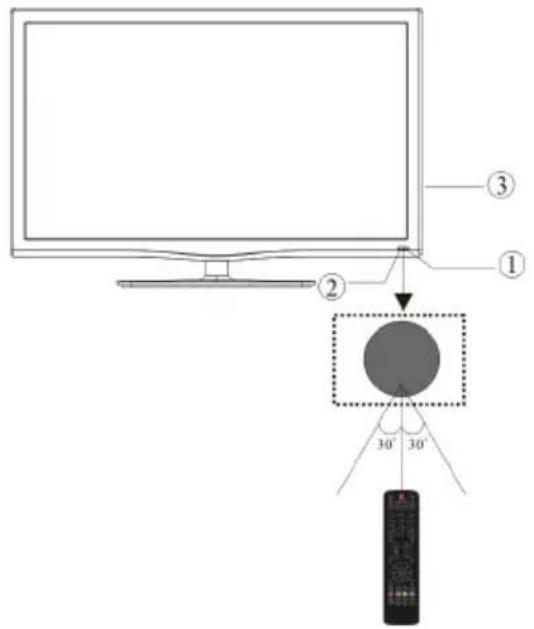

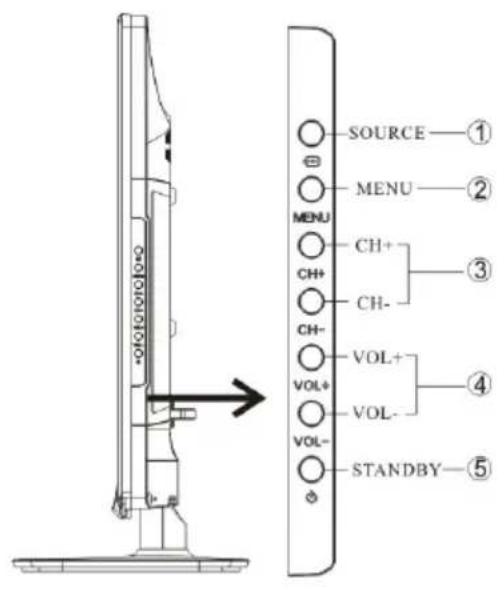

Frontblende

1 Sensor Fernbedienung
2 Status-LED:

BLAU: eingeschaltet

ROT: Stand-by-Modus

3 Funktionstaten

1	SOURCE	Menü der Eingangssquellen anzeigen.
2	MENU	Hauptmenü anzeigen.
3	CH+/CH-	Im TV-Modus schalten Sie mit CH+ oder CH- den Kanal aufwärts oder abwärts um. Im MENÜ wahren Sie mit CH+ oder CH- einen Menüpunkt. In Stand-by-Modus schalten Sie den Fernseher ein.
4	VOL+/VOL-	Lautstärke einstehen. Im MENÜ stellen Sie den gewährten Menüpunkt ein.
5	STANDBY

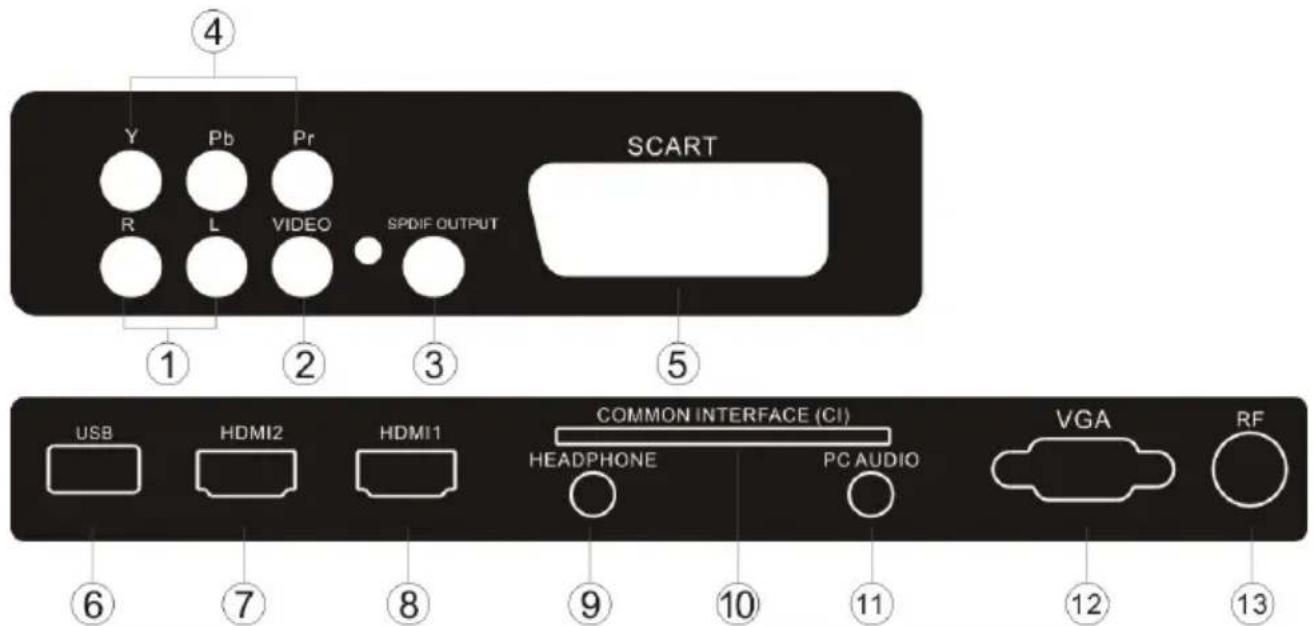

Anschlüsse Seite/Rückseite

1	L/R AUDIO	Eingang
2	Video	Eingang
3	S/PDIF	Digital Audio Ausgang
4	YPbPr	Eingang
5	SCART	Eingang
6	USB	Eingang
7	HDMI2	Eingang
8	HDMI1	Eingang
9	HEADPHONE	Analog Audio Ausgang
10	COMMON INTERFACE (CI)	Eingang
11	PC AUDIO	Eingang
12	VGA	Eingang
13	ANTENNE	Eingang

FERNSEHER ANSCHLIEBEN

ANTENNE ANSCHLIEBEN

Schlieben Sie die Antenna auf der Rückseite des Fernsehers am Anschluss ANT IN an.

SIGNAL VERBESSERN

Zur Verbesserung schlechter Bildqualität in bestimmten Bereichen benutzten Sie einen Antennenverträker (nicht mitgeliefert).

PC AM FERNSEHER ANSCHLIEBEN

Sie konnen den Fernseher ebenfalls als Monitor für ihren PC benutzen, der Anschluss erfolgt über ein VGA-Kabel (nicht mitgeliefert).

1 Lesen Sie in der Bedienungsanleitung Ihres Computers nach, ob dieser einen VGA-Anschluss hat.
2 Schalten Sie Fernseher und PC aus.
3 Schlieben Sie ein D-Typ 15-Pin VGA-Kabel am VGA-Anschluss des PC und am Fernseher an. Ziehen Sie die Schrauben an und schlieben Sie ein Audiokabel (nicht mitgeliefert) am Audioeingang auf der Rückseite des Fernsehers an.
4 Schalten Sie erst den Fernseher und dann den PC ein.
5 Rufen Sie auf dem Fernseher oder mit der Fernbedienung den VGA-Modus auf.
6 Sie können den VGA-Modus zu einer anderen Auflösung umschalten, Helligkeit und Kontrast im Menu einstellen, bis Sie ein klares Bild haben.

DVD-PLAYER ODER VIDEOREKORDER AM FERNSEHER ANSCHLIEBEN

Einen DVD-Player oder Videorekorder konnen Sie auf zweierlei Weise anschlieben. Beide Geräte mssen zunachst ausgeschelt sein.

1 Schlieben Sie die AV DVD/VCR Ausgabe an AV IN des Fernsehers an.
2 Schlieben Sie Audio L und R am Audioeingang (8) an. Drucken Sie SOURCE und stellen Sie den Eingangsmodus auf AV ein.

SCART-EINGANG

1 Schlieben Sie das SCART-Kabel vom externen Gerät (DVD-Player, Digitalempfänger, Spielkonsole usw.) am SCART-Eingang des Femshehers an.
2 Drücken Sie SOURCE und stellen Sie den Eingangsmodus auf SCART ein.
3 Drücken Sie PLAY auf dem externen Gerät.

HDMI-EINGANG

1 Schlieben Sie das HDMI-Kabel vom externen Gerät am HDMI-Eingang des Fernsehers an.
2 Drücken Sie SOURCE und stellen Sie den Eingangsmodus auf HDMI ein.
3 Sehen Sie die Bedienungshinweise in der Anleitung Ihres HDMI-Gerätes nach.

HEADPHONE Ausgang

Den Kopfhorerstecker in die Kopfhorerbuchse stecken. Die Lautsprecher sind nun stummgeschaltet.

S/PDIF Ausgang

S/PDIF ist ein digitaler Audio Anschluss, der verwendet wird, um Audio Geräte, wie z.B. Heimkinoanlagen oder andere digitale

HiFi-Systeme über kurze Entfernungen anzuschlieben. Das Signal wird über ein Koaxial Kabel mit RCA Anschlüssen übertragen.

1. Achten Sie darauf, dass sowohl das Fernsehgerät als auch das Gerät ausgeschelt sind, bevor Sie das Gerät an das Fernsehgerät anschließen.

Achten Sie darauf, dass sowohl das Femsehgerät als auch das Gerät ausgeschaltet sind, bevor Sie das Gerät an das Fernsehgerät anschließen.

2.Schließen Sie die AV Kabel (nicht im Lieferumfang enthalten) von der S/PDIF an das Fernsehgerät, das Heimkino System oder das digitale Hifi System, usw. an.

COMMON INTERFACE

Der Schacht Common Interface (CI) dient der Aufnahme des Conditional Access (CA) Modus und der Smartcard für Bezahlsender. Bittwenden Sie sich an ihren Dienstanbieter für weitere Informationen.itte beachten Sie, dass CA Module und Smartcards von uns nichtgeliefert werden.

Warning

• Schalten Sie den Fernseher aus, bevor Sie das Modul in den Common Interface Schacht einschieben.
• Setzen Sie zunachst das CI Modul und dann die Smartcard im CI Schacht an der Seite des Fernsehers ein.

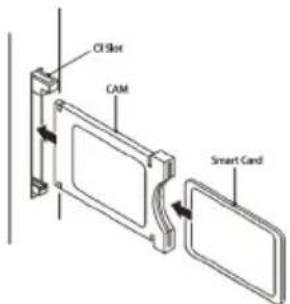

CI SLOT CI-Schacht
CAM	CA-Modul
Smart Card Smartcard

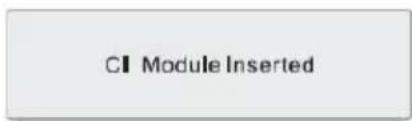

1. Schalten Sie den Fernseher ein, die nachstehende Meldung wird angezeigt, wenn das CA-Modul erkannt wird. Warten Sie einen Moment ab, bis die Karte aktiviert ist.

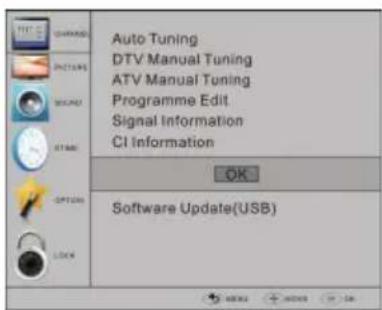

1. Drucken Sie MENU und dann zur Anzeige der Cl-Informationen.

1. Detailed Informationen zur benutzten CI-Karte werden angezeigt.
2. Drucken Sie OK, um das Kartenmenu aufzurufen. Finden Sie detailierte Anleitungen in der Bedienungsanleitung des Moduls.

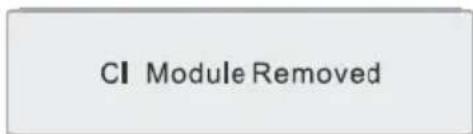

3. Nach dem Abziehen des Moduls wird die nachstehende Meldung angezeigt.

03 Fernbedienung

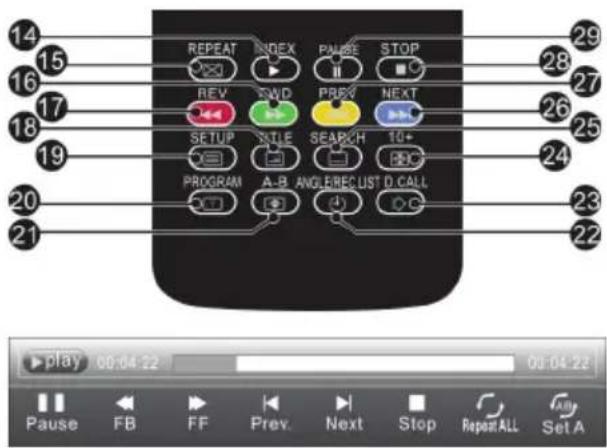

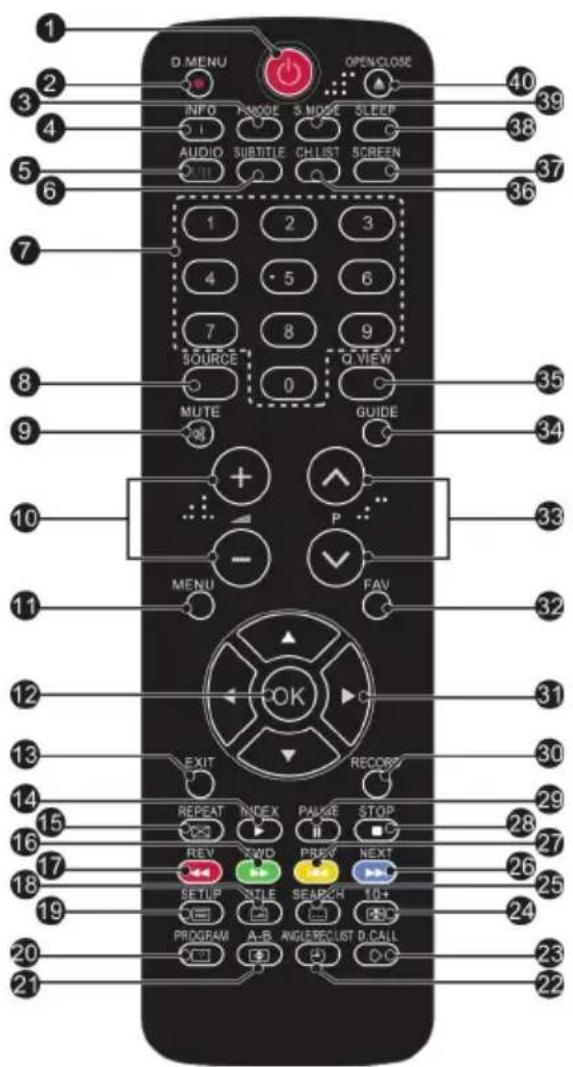

1. EINSCHALTEN: Drücken Sie die Taste zum Einschalten des Fernsehgerätes.
2. D.MENU: Keine Funktion.
3. P. Modus: Umschalten zum Bildmodus.
4. INFO: Drücken Sie die Taste, um den aktuellen Signalstatus, inklusive der Eingangsquelle und dem Kanal-Audio-Modus anzuzeigen.
5. AUDIO I/II: Drücken Sie die Taste, um MONO, Nicam Stereo für den ATV Kanal auszuwahlen. Stellen Sie die Audiosprache für den DTV Kanal ein.
6. UNTERTITEL: Drücken Sie die Taste, um den Untertitel On oder Off zu schalten.
7. Anzahl der Tasten: Für den direkten Zugriff auf die Kanäle.
8. QUELLE: Zur Auswahl der Eingangsgquelle.
9. STUMM: Um die Tonausgabe zu deaktivieren bzw. zu aktivieren.
10. Lautsprechersteuerung: Zum Einstellen des Schallpegels.
11. MENU: Zur Anzeige des Fernsehmenus.
12. OK: Zur Bestätigung der Auswahl.
13. SCHLIESSEN: Zum vorhergehenden Menu zurückzukehren oder Menu Schließen,
14. Teletext Index.
15. WIEDERHOLEN: Keine Funktion
16. Teletext grüne Taste / USB Schnellvorlauf
17. Teletext rote Taste / USB Schnellrücklauf
18. Teletext Mischung
19. Teletext Text
20. Teletext Öffnen
21. Teletext Groß
22. Teletext Zeit / REC.LISTE (Teletext Zeit hat keine Funktion)
23. Teletext Modus: Keine Funktion
24. Teletext Halten

25. Teletext Untercode: Teletext Untervertei

26. Teletext blaue Taste / USB Nachste Datei

27. Teletext Gelbe Taste / USB Vorhergehende Datei
28. USB STOPP
29. USB ABSPIELEN/PAUSE
30. AUFZEICHNUNG STARTEN
31. Mauszeiger NACH OBEN, NACH UNTEN, NACH LINKS, NACH RECHTS: Drücken Sie die Taste, um zu ihrer Auswahl zu navigieren.
32. Fav: Greifen Sie im TV DVD auf die Favoritenkanäle.
33. Programm auswahlen: Drücken Sie die Taste, um das folgende oder vorhergehende Fernsehprogramm auszuwahlen.
34. ANLEITUNG: Drücken Sie die Taste, um die Programmieranweisung für die Elektronik im TV Modus anzuzeigen.
35. Q. Ansicht: Um wieder auf den zuvor eingeschalteten Kanal zuzugreifen.
36. CH.LISTE: Drücken Sie die Taste, um die Kanalliste anzuzeigen.
37. Bildschirm: Zur Änderung des Bildseitenverhältnisses.
38. Ruhemodus: Stellen Sie die Zeitschaltuhr ein.
39. S. Modus: Zum Umschalten in den Tonmodus.
40. ÖFFEN/SCHLIESSEN: Keine Funktion

26 27 28 29 : Keine DVD Funktion

1. Öffnen Sie das Batteriefach.
2. Setzen Sie 2 AAA 1,5-V-Batterien mit korrekter Polarität ein, wie im Batteriefach aufgedruckt.
3. Schlieben Sie das Batteriefach wieder. Tauschen Sie die Batterien aus, wenn die Reichweite der Fernbedienung nachlasst.

Bitte beachten Sie:

1) Benutzen Sie Alkali-Batterien.
2) Bei längerer Nichtbenutzung oder wenn die Batterien erschöft sind, entnehmer Sie sieitte aus der Fernbedienung.

FERNBEDIENUNG

VIDEOTEXT

Videotext ist ein Informationssystem, das von einigen Sendern übertragen wird und wie eine Zeitung aufgebaut ist. Hier haben Sie bereits Falls Untertitel für Hörgeschädigte (Kabelnetzwerke, Satellitenkanäe usw.).

Drücken Sie:	Sie haben folgende Funktion:
TEXT	Mit dieser Taste rufen Sie den Videotext auf oder Sie verlassenihn. Eine Listem mit Menüpunkten wird angezeigt.Eine Seite hat eine 3-stellige Nummer. Wird kein Videotext übertragen, so wird die Zahl 100 angezeigt, ansonsten bleibt der Bildschirm leer (verlassen Sie diesen Kanal).
SEITE WÄHLEN	Mit 0 bis 9 und den Navigationstasten aufwärts/abwärts rufen Sie die Seite auf. Beisiel:Für Seite 120 geben Sie 1-2-0 ein. Die Nummer wird oben links im Bild angezeigt. Zum Aufrufen einer neuen Seite geben Sie die entsprechende Nummer ein. Ist die gewährte Seite nicht vorhanden, so lauft die Seitenzahl weiter.
UNTERSEITEN DIREKT AUFRUFEN	Die Farbstaten entsprechen den Farbmarkierungen unter auf der Seite und dienen als Schnelltasten zum Aufrufen. Der farbige Bereich blinkt, wenn die Seite noch nicht zur Verfügung liegt.
INDEX Inhaltsverzeichnis aufrufen (gewöhnlich Seite 100).
SUB PAGE	Einige Seiten haben Unterstellen, die nacheinander angezeigt werden. Mit dieser Tastes blättern Sie um oder halten Sie die Unterseite. Die Seitenzahl wird oben links im Bild angezeigt.
HOLD Mit dieser Taste halten Sie eine Seite, sie wird nicht umgeblättert.
REVEAL Versteckte Informationen anziegen oder verbergen (Spielauflösungen).
LIST Mit den vier Farbstaten können vier Favoritenseiten markiert werden. In thissem Modus ist eine weitere Navigation mit den Farbstaten nicht möglich.

04 BEDIENUNGSHINWEISE

Installation

1. Drücken Sie die Tasten, um im Menu zu navigieren und die Einstellungen zuändem. Drücken Sie die OK Taste, um die Auswahl zu bestätigten. Wahlen Sie die gewünschte Sprache aus, in der das Menu angezeigt werden soll.
2. Drucken Sie die Tasten, um DVB-T/DVB-C auszuwahlen und drucken Sie dann die OK Taste, um zu bestätigen.

a. Wenn Sie DVB-T ausgewählt haben, wahlen Sie im nachsten Schritt den Tune Typ und das Land aus und drücken Sie dann die OK Taste, um mit dem Einregeln zu beginnen.

b. Wenn Sie DVB-C ausgewählt haben, konfigurieren Sie im nachsten Schritt das DVB-C System, wie Scan Typ, Häufigkeit, Netzwerk ID, Symbol/KS/S und drücken Sie dann die OK Taste, im Tune Typ und Länderauswahlmenü, dieser Schritt erfolgt wie im DVB-T wahlen Sie den Tune Typ (DTV/ATV) aus.

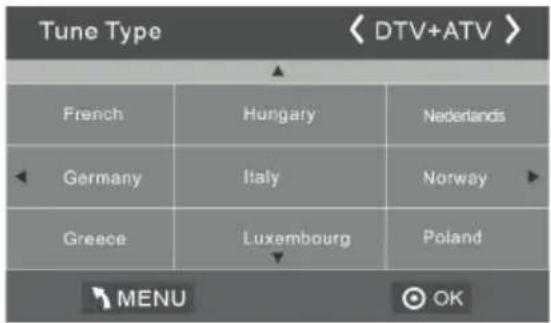

Wahlen Sie das entsprechende Land aus und drücken Sie die OK Taste, um mit dem Einregeln zu beginnen.

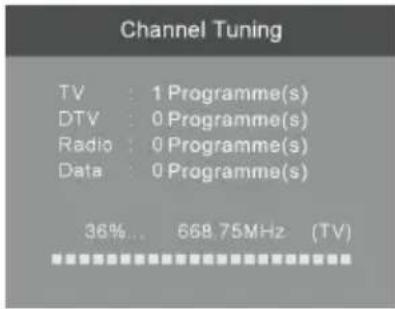

1. Kanal Einregeln beginnnt. Dies kann bis zu 6 Minuten dauern. In der Anzeige siehen Sie den Fortschrift beim Einregeln und die Anzahl der gefundenen Kanäle.
2. Wenn Sie das ATV Einregeln überspringen möhen und drücken Sie die MENU Menu Taste, um das Einregeln während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die Taste, um YES auszuwahlen. Gehen Sie dann direkt weiter zum DTV Einregeln. Sie können den Schritt wiederholen, wenn Sie auch die DTV Einreglung überspringen möhen. Eine Installationserinnerung wird angezeigt, wenn Sie das{nachste Mal Ihr Fernsehgerät einschalten.
3. Nach dem das Einregeln fertig gestellt ist, werden die Kanäle in einer vorgegebenen Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchen,ändern Sie die voreingestellte Reihenfolge oder nennen Sie die Kanäle um, wahren Sie Programme bearbeiten im Channel Menu aus.

6)

1. KANAL MENU

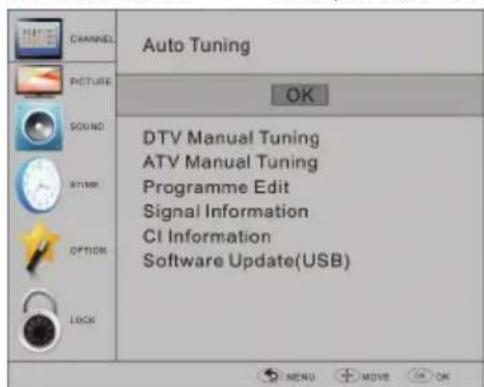

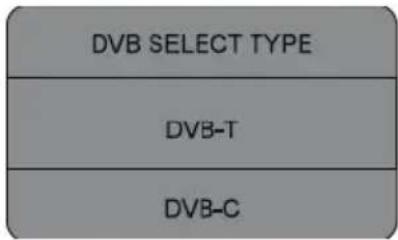

1.1 Automatisches Einregeln (DVB-T)

1) Drücken Sie die MENU Taste und drücken Sie anschließend die Tasten um das Menu CHANNEL auszuwahlen und drücken Sie dann die OK Taste.
2. Drucken Sie die Tasten, um Auto Tuning auszuwahlen und drucken Sie dann die OK Taste.

1. Drucken Sie die Tasten DVB-T/DVB-C auszuwahlen. Drucken Sie DVB-T auswahlen und dann die OK Taste, um zu bestätigen.

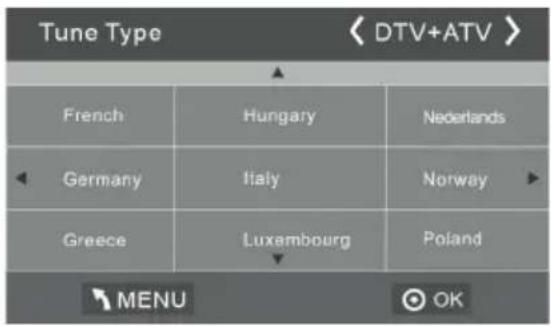

1. Im Einregel Typ Menu drucken Sie die Tasten Taten, um ATV / DTV / DTV + ATVauszwahlen. Drucken Sie die Taste und drucken Sie dann die Tasten ▶ △, um das Land auszwahlen in welchem das Fernsehgerät betrieben wird. Drucken Sie die OK Taste, um die Auswahl zu bestätigten.

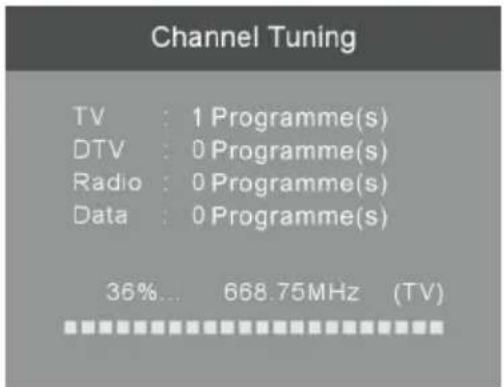

1. Kanal Einregeln beginnt. Dies kann bis zu 6 Minuten dauern. In der Anzeige sehen Sie den Fortschrift beim Einregeln und die Anzahl der gefundenen Kanäle.
2. Wenn Sie das ATV Einregeln überspringen möhen und drücken Sie die MENU Menu Taste, um das Einregeln während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die Taste, um YES auszuwahlen. Gehen Sie dann direkt weiter zum DTV Einregeln. Sie können den Schritt wiederholen, wenn Sie auch die DTV Einreglung überspringen möhen. Eine Installationserinnerung wird angezeigt, wenn Sie das{nachste Mal Ihr Fernsehgerat einschalten.
3. Nachdem das Einregeln fertig gestellt ist, werden die Kanäle in einer vorgegebenen Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchten,ändern Sie die voreingestellte Reihenfolge oder nennen Sie die Kanäle um, wahren Sie Programme darbeiten aus dem Kanal Menu aus.

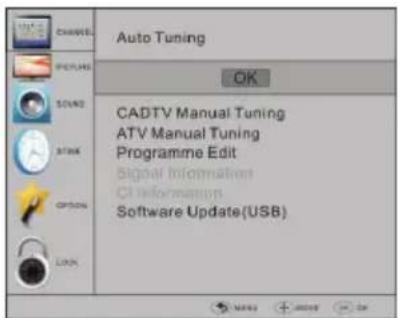

1.2 Automatisches Einregeln (DVB-C)

1. Drücken Sie die MENU Taste und drücken Sie anschließend die Tasten um das Menu CHANNEL auszuwahlen und drücken Sie dann die OK Taste.
2. Drucken Sie die Tasten, um Automatisches Einregeln auszuwahlen und drucken Sie dann die OK Taste.

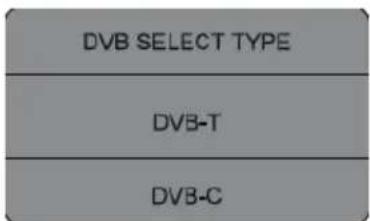

1. Drucken Sie die Tasten, um DVB-T/DVB-C auszuwahlen und drucken Sie dann die OK Taste zum Bestätigen.

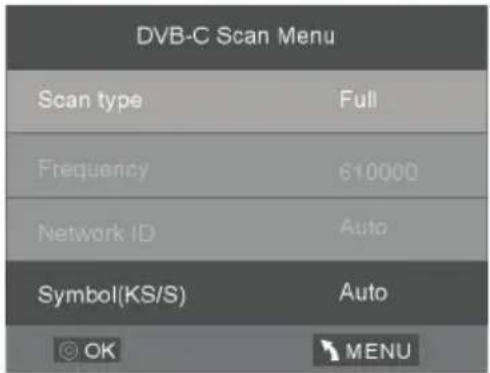

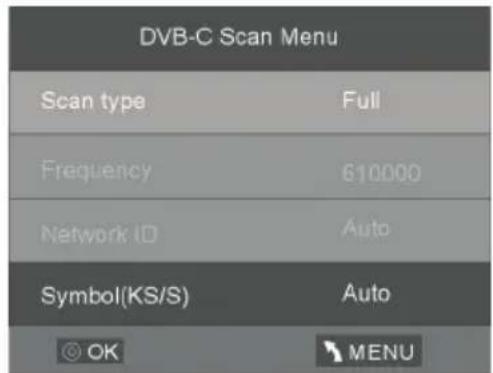

1. Drucken Sie die Tasten, um Scan Typ/Symbol Ks/S auszuwahlen und drucken Sie die OK Taste zum Bestätigen.

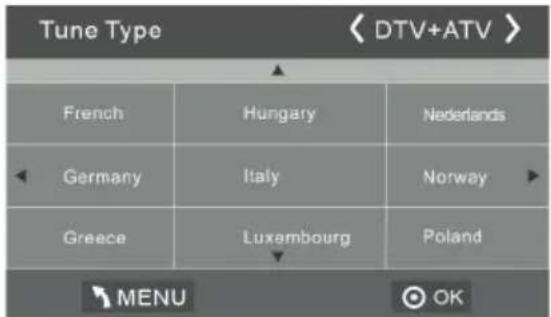

1. Im Einregel Typ Menu drucken Sie die Tasten , um ATV / DTV / DTV + ATV auszuwahlen. Drucken Sie die Taste und drucken Sie dann die Tasten , um das Land auszuwahlen in welchem das Fernsehgerat betrieben wird. Drucken Sie die OK Taste, um

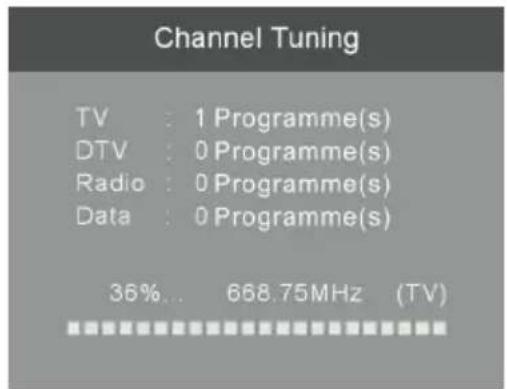

1. Kanal Einregeln beginnt. Dies kann bis zu 6 Minuten dauern. In der Anzeige sehen Sie den Fortschrift beim Einregeln und die Anzahl der gefundenen Kanäle.
2. Wenn Sie das ATV Einregeln überspringen möchen und drücken Sie die MENU Menu Taste, um das Einregeln während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die Taste, um YES auszuwahlen. Gehen Sie dann direkt weiter zum DTV Einregeln. Sie können den Schritt wiederholen, wenn Sie auch die DTV Einreglung überspringen möhen. Eine Installationserinnerung wird angezeigt, wenn Sie das{nachste Mal Ihr Fernsehgerat einschalten.
3. Nach dem Das Einregeln fertig gestellt ist, werden die Kanäle in einer vorgegebenen Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchten,ändem Sie die voreingestellte Reihenfolge oder nennen Sie die Kanäle um, wahlen Sie Programme darbeiten aus dem Kanal Menu aus.

HINWEIS:

Alle Kanäle inklusive ATV, DTV und Radio konnen gleichzeitig eigeregelt werden, wenn der Einregeltyp DTV+ATV ist.

Alle gespeicherten Kanäle gehen nach dem automatischen Einregeln verloren.

Nach dem automatischen Einregeln, springt der Kanal zum ersten DTV Kanal.

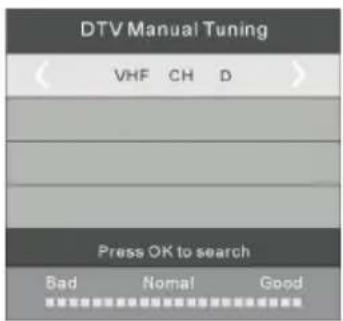

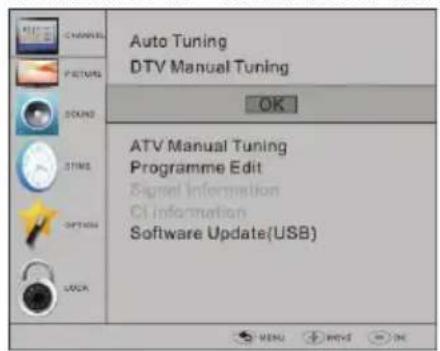

2.1 Manuelles Einregeln (DVB-T)

1. Drücken Sie die MENU Taste und drücken Sie anschließend die Tasten um das Menu CHANNEL auszuwahlen und drücken Sie dann die OK Taste.
2. Drucken Sie die Tasten, um DTV Manual Tuning und drucken Sie dann die OK Taste.

1. Der DTV Bildschirm für manuelles Einregeln wird angezeigt. Drücken Sie die Tasten, um den gewünschten UHF Kanal auszuwahlen und drücken Sie dann die OK Taste, um mit der Suehe nach thisem Kanal zu beginnen. Wenn das Signal eingeregt wurde, wird das Bild und die Signalstarke auf dem Bildschrim angezeigt.
2. Drucken Sie die Taste MENU, um zum Hauptmenu zurückzukehren.
3. Drucken Sie die Taste EXIT, um das Menu zu verlassen.

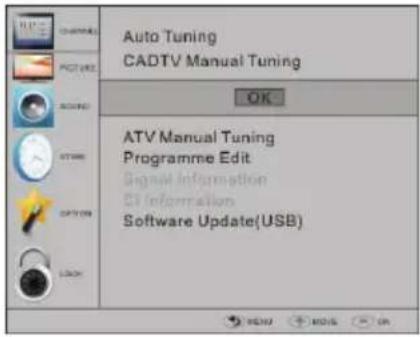

2.2 DTV Manuelles Einregeln (DVB-C)

1. Drücken Sie die MENU-Taste und drücken Sie dann die Tasten um, das Menu CHANNEL auszuwahlen und drücken Sie dann die OK Taste.
2. Drucken Sie die Tasten, um CADTV Manual Tuning und drucken Sie dann die OK Taste.

1. Der Bildschim CADTV Manual Tuning wird angezeigt. Drücken Sie die Tasten , um folgenden auszuwahlen (Frequenz, Symbol Ks/S/QAM Typ QAM) und drücken Sie dann die OK Taste, um die Suche nach thisem Kanal zu starten. Wenn das Signal eingeregt wurde, wird das Bild und die Signalstarke auf dem Bildschirm angezeigt.
2. Drucken Sie die Taste MENU, um zum Hauptmenu zurückzukehren.
3. Drucken Sie die Taste EXIT, um das Menu zu verlassen.

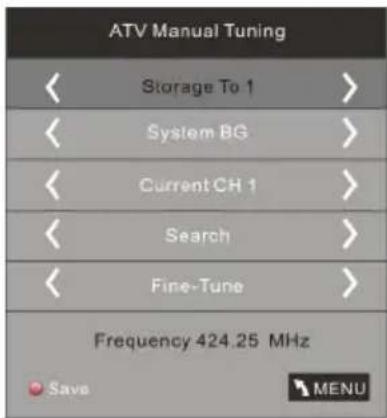

3) ATV Manuelle Suche:

Stellen Sie das Tonsystem zuruche nach Analogkanalen ein, dann behmen Sie die Feinabstimmung vor und speichem Sie den gewährten Kanal.

BITTE BEAuchtEN SIE:

Drucken Sie die rote Videotexttaste zum Speichern eines manuell gesuchten Kanals.

4). Kanalbearbeiten:

Sie konnen Kanäle loschen, umbenennen, verschiben, überspringen und als Favoriten einstellen.

Loschen

Drucken Sie die rote Taste zum Löschen eines Kanals.

Umbenennen

Sie können nur ATV-Kanäle umbenennen.

Navigieren Sie zu dem gewünschten Kanal und drucken Sie die grüne Taste, um den Kanal umzubenen.

Drucken Sie zur Auswahl der Schriftzeichen. Drucken Sie um zu navigieren.

Drucken Sie MENU, um die Bearbeitung zu beenden und drucken Sie EXIT, um das Menu zu verlassen.

Bitte beachten Sie: ATV-Kanäle konnen bis zu 5 Schriftzeichen haben, DTV-Kanäle bis zu 25 Schriftzeichen.

Verschieben

Mit den Navigationstasten wahlen Sie den zu verschiebenden Kanal, dann drücken Sie die gelbe Taste. Mit den Navigationstasten verschiben Sie den Kanal, mit OK bestätigten Sie.

Uberspringen

Drucken Sie zur Auswahl des Kanals und drucken Sie die blaue Taste, um diesen Kanal zu uberspringen. Rechts vom Kanal wird

angeigt. Zur Anzeige des ubersprungenen Kanals drucken Sie zunachst wieder die blaue Taste, um die Funktion aufzuheden.

Das Symbol erlischt.

Favorite

Drücken Sie zur Auswahl des Kanals und drücken Sie FAV, damit wird rechts vom Kanal das Symbol angezeigt. Zur Auswahl eines Favoritenkanals drücken Sie FAV. Zum Löschen des Kanals in der Favoritenliste drucken Sie FAV, damit erlischt das Symbol .

Drucken Sie FAV zum Aufrufen Ihrer Favoritenkanäe.

5) CI-Informationen (optional)

In thisem Menu zeigen Sie die Informationen auf Ihrer Cl-Karte an.

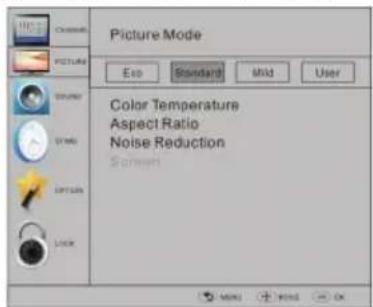

2. BILDMENU

Das zweite Menu ist das Bildmenu (PICTURE). Hier stellen Sie Kontrast, Helligkeit uw. ein.

Mit OK bestätigten Sie ihre Einstellung.

BITTE BEACHTENSIE:

1). Tint (Hautfarbe) haben Sie nur für das NTSC-System.
2). Ihnen stehen vier Farbtemperatren (Color Temperature) zur Verfugung: medium (mittel), warm, cool (kuhl) und User (benutzerdefiniert).

3). Screen (Bildschirm) steht Ihnen nur im PC-Modus zur Verfugung, hier stellen Sie die horizontal und vertikale Position, große und Phase ein.

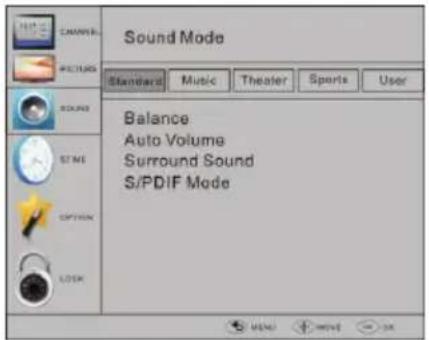

3. KLANGMENU

Das dritte Menu ist das Klangmenu (SOUND).

Hier stellen Sie die Klangeffekte wie Hohen, Basse, Balance usw. ein.

Drucken Sie Navigation und OK zur Einstellung.

Bitte beachten Sie:

Auto Volume (automatische Lautstärkeregelung) steht Ichn nur zur Verfugung, wenn die Lautstärke des Eingangssignals zu hoch oder das Signal verzerrt ist.

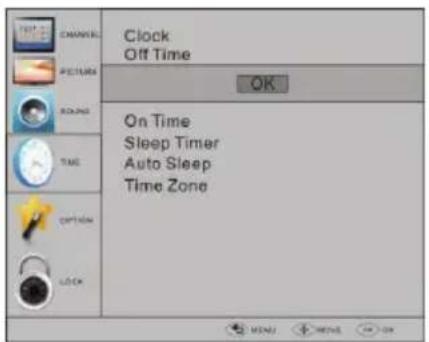

4. ZEITMENU

Das vierte Menu ist das Zeitmenu (TIME). Hier stellen Sie Uhrzeit, Ein- und Ausschaltzeit, Sleeptimer usw. ein. Drücken Sie << zur Navigation und OK zur Einstellung.

BITTE BEACHTENSIE:

Der Fernseher schaltet sich automatisch aus, wenn für 15 Minuten kein Signal anliegt, sofern Auto Sleep aktiviert ist. Die Uhrzeit kann über den DTV-Kanal automatisch eingestellt werden.

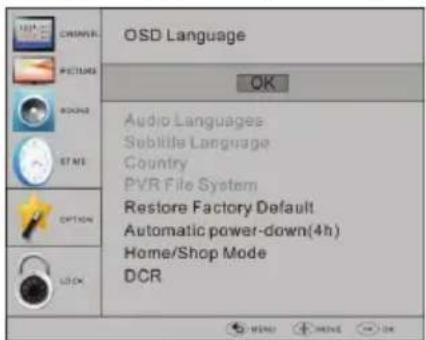

5. OPTIONSMENU

Das füntfe Menu ist das Optionsmenu (OPTION). Hier stellen Sie die Menüsprache, Audio- und Untertitelsprache usw. ein.

1. Wenn nach 4 Stunden nach dem Einsatz an dem TV Gerät keine Änderungen vorgenommen wurden, d.h. es wurde kein Kanal gewechselt oder keine Lautstärke geregelt, startet das Gerät die automatische Abschaltsequenz.

Ein Pop-Up Fenster erscheint auf dem Bildschirm.

Nach 150 Sekunden schaltet das Femsehgerät automatisch in den Bereitschaftsmodus um. Um das automatische Abschalten zuverhindern, drücken Sie irgende Taste auf der Fernbedienung.

1. Um das automatische Abschalten zu widerrufen, wahren Sie automatisches Abschalten (4h) im Optionsmenu aus und drücken Sie Die OK Taste. Eine Pop-Up Nachricht erscheidt „Are you sure you want to enable automatic powerdown?"

Drucken Sie auf die rechte Pfeiltaste und wahlen Sie NO aus.

Der TV Bildschirm kehrt zum Optionsmenu zurück und die Option automatisches Abschalten (4h) wird angezeigt.

Automatic power-down(4H) OFF

Um zum automatischen Abschalten nach 4 Stunden zurück zu kehren, wiederholen Sie den offen beschriebenen Vorgang, nur dass Sie die linke Pfeiltaste drücken, um YES auszuwahlen.

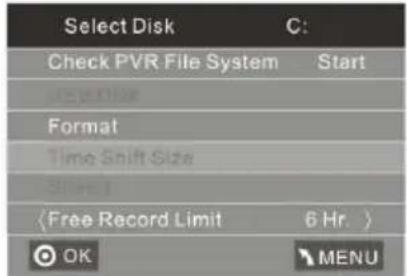

Im Menu PVR File System stellen Sie das USB-Laufwerk für die PVR-Aufnahme ein.

BITTE BEACHTEN SIE:

Mit Restore Factory Default (Rückstellung zu den Werkseinstellungen) werden alle Kanäle und das Passwort gelöscht.

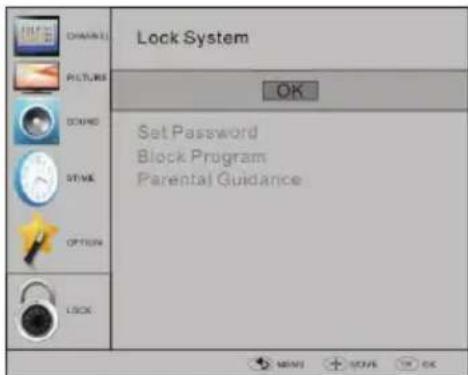

6. SPERRMENU

Das sechste Menu ist das Sperrmenu (LOCK). Hier spieren Sie das System, stellen Sie das Passwort ein, blockieren Sie Programme und stellen Sie die Kindersicherung ein. Nach Aktivierung der Sperre konnen Sie den Canal nicht mehr einstellen.

BITTE BEACHTENSIE:

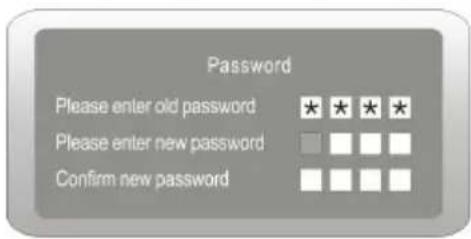

Das Standardpassword lautet 0000. Sollen Sie Ihr Password einmal vergessen, so benutzen Sie das Superpassword 9443.

Block Program (Kanal blockieren): Drucken Sie zur Auswahl des Kanal, dann drucken Sie die grune Taste zur Blockierung. Zum

Entsperren rufen Sie das Hauptmenu auf, geben Sie das Password ein und dann drücken Sie die grüne Taste ernut.

Parental Guidance (Kindersicherung): Drücken Sie zur Auswahl der Bewertungsstufe.

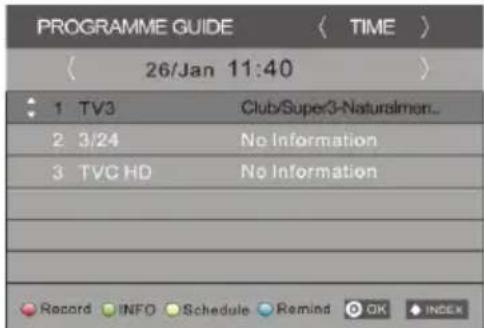

7. EPG-Menu (Elektronische Programmzeitschrift)

Das EPG-Menu dient der Anzeige der Programmvorschau für DTV- und Radiokanäle des Tages.

Zum Aufrufen des EPG-Menus drucken Sie EPG:

1. INFO

Mit wahlen Sie den Kanal, Drucken Sie INFO, um die Programminformationen zu markieren.

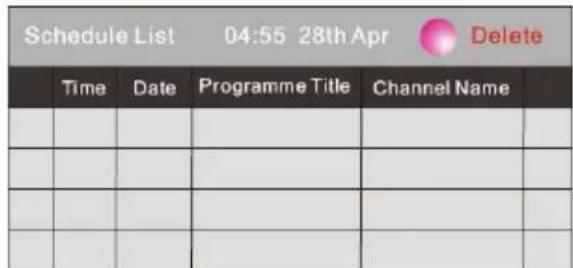

2 Planung

Drucken Sie die gelbe Taste, um die Planungsliste (Schedule) anzuzeigen, drucken Sie zur Auswahl der Lnte und drucken Sie die

rote Taste zum Löschen der Planungsliste.

3. Aufnahme

Drucken Sie die rote Taste, um die Aufnahme des Programms einzustellen.

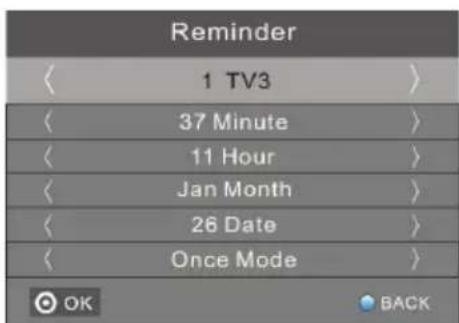

4. Erinnerung

Drucken Sie die blaue Taste und stellen Sie eine Erinnerungszeit ein. Der Fernseher schaltet dann automatisch auf das gewählte

Programm um.

8. PVR-Funktion

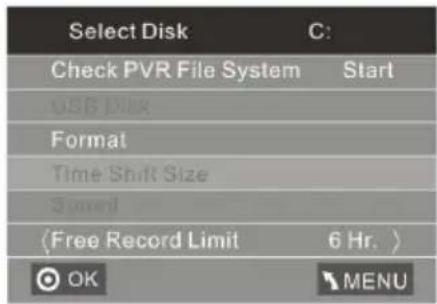

1. Vorbereitung der Aufnahme

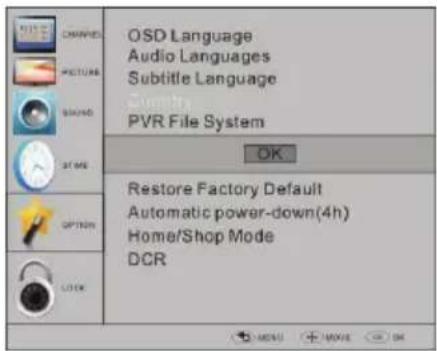

Rufen Sie im Optionsmenu PVR File System auf, hier wahlen Sie „Check PVR File System". Drücken Sie OK, bis „Checking" zu „Success" umschaltet.

Bitte beachten Sie: Überprüfen Sie den Punkt „Speed" (Geschwindigkeit). Bei Einstellung auf „HD Support" steht Ohnen das USB-Speichermedium für Timeshift und Aufnahme zur Verfügung. Anderenfalls formatieren Sieitte das Gerät. „Free Record Limit" ist standardgemäß auf 6 Stunden eingestellt, sofern die Speicherkapazität ausreichend ist. Anderenfalls ist die Aufnahmezeit kürzer. Wahrend der Überprüfung gemäß „Check PVR File System" drücken Sieitte keine weiteren Tasten.

Die Eingaben müssen im TV PVR System vorgenommen werden. Es kann nur auf demselben Fernsehgerät abgespielt werden und nicht auf irgendem anderen Gerät (Computer, DVD, usw.), das nicht mit dem .TS Datei Format kompatibel ist.

Bite beachten Sie, dass Sie das Fermsehgerät zur Aufzeichnung auffordert, das angeschlossenen USB Gerät zu formatieren, um die Aufzeichnung abzuspeichern.

WARNING WENN SIE FORMATIEREN; GEHEN DIE DATEIEN UND INFORMATIONEN, DIE AUF DEM EXTERNEN USB GERÄT GESPEICHERT SIND, VERLOREN.

AUF DEM GERÄT SPEICHERN.

Das USB Dateisystem begrenzt die Grosse der Speichergroße.

Dateisystem NTFS bis zu 2TB

FAT32 mit bis zu 192GB

FAT16 mit bis zu 2GB

Rufen Sie das PVR Daten System wie unter beschieden vom Optionsmenu aus auf.

Select Disk (Laufwerk wahlen): Wahlen Sie das Laufwerk zur Aufnahme.

Check PVR File System (PVR-Dateisystem überprüfen): Vergewissern Sie sich, dass das PVR-Dateisystem für das

USB-Speichermediumeingestelltist.

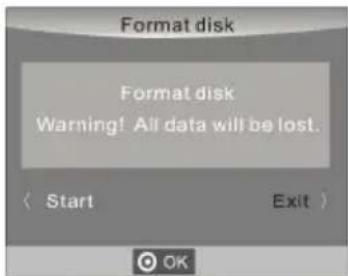

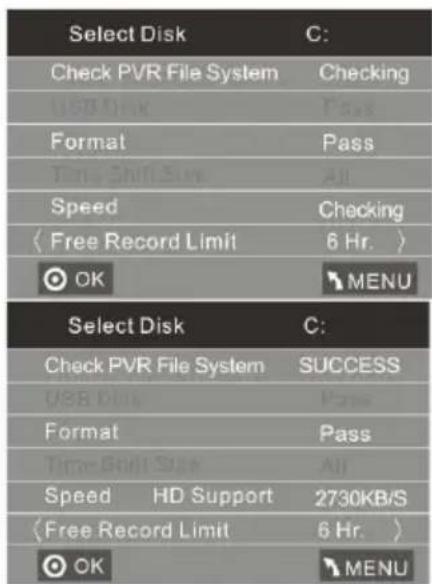

Format:

(Wir empfehlen, das Gerät mit „High Speed FS" zu formatieren, wodurch sich die Aufnahme beschleunigt.)

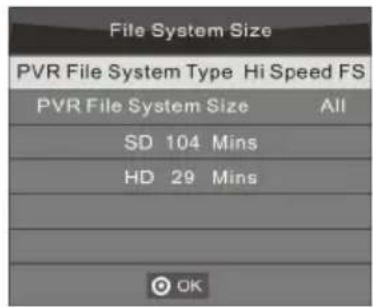

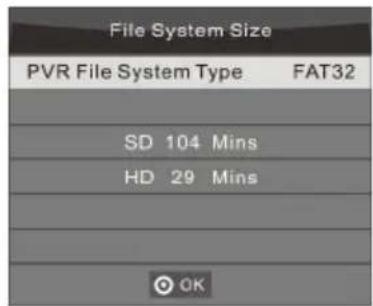

Nach Beendigung der Formatierung erhalten Sie nachstehendes Menu:

Bei Auswahl von „Hi Speed FS" konnen Sie die Timeshiftgroße einstellen:

2. Programm aufzeichnen

Während der DTV-Wiedergabe wahren Sie den gewündsten Kanal, dann drücken Sie „Record“ zur Anzeige des Aufnahmemenus. drücken Sie ERNEUT „Record“, DAS Aufnahmemenü Erlischt und „REC“ wird oben links im Bild angezeigt. Das Symbol erlischt, nachdem Sie die Stoppaste drucken.

3. Aufnahme wiedergeben

Das auf dem „USB" aufgezeichnete Programm wird im Ordner „MSTPVR" auf dem Gerät gespeichert.

1. Die USB Speichergroße kann zwischen 128MB und 500GB liegen, aber für den praktischen Gebrauch wird eine große von 2GB bis 500GB empfohlen.
2. Videos erschieren gepixel, wenn die Video Bitrate zu gering ist. Dies kann verursacht werden, wenn ein USB Verlängerungskabel verwendet wird, anstatt den USB Anschluss direkt am Fernsehgerat anzuschreiben.
3. Nicht alle USB Geräte sind kompatibel.

Im folgenden finden Sie eine(Liste der empfohlenen USB Festplatten.

Modelle die nicht unter aufgelistet sind, können kompatibel sein, aber es wird keine Garantie für deren Funktion übernommen.

Die USB Unterstutzungslste ist dieselbe wie die Zeitversatzfunktion; weitere Informationen finden Sie auf den folgenden Seiten.

9. Timeshiftfunktion

1. Vorbereitung der Aufnahme

Mit thisem Fernseher konnen Sie das aktuelle Programm unterbremen und auf einen USB-Speichermedium aufzeichen, dann ab der Unterbrechung weiter sehen.

BITTE BEAuchtEN SIE:

• Das USB 2.0 Speichermedium muss formatiert sein. Erstellen Sie vor der Formatierung Sicherheitskopien, da alle Daten gelöscht werden.

USB-Laufwerk formatieren

Wahlen Sie die Formatierung des USB-Speichermediums und ordnen Sie den Speicherplatz für die Timeshiftfunktion zu.

BITTE BEAuchtEN SIE:

Die Formatierung dauert etwa 2 Minuten. Schalten Sie das Gerät während these Zeitraums nicht aus und trennen Sie das USB-Speichermedium nicht ab.
- Wahrend der Formatierung wird für das USB-Speichermedium ein Geschwindigkeitstest durchgeführt. Schlätt dieser fehl, so kann das USB-Speichermedium nicht für die Timeshiftfunktion benutzt werden.

Unterbrochenes DTV-Programm auf USB-Speichermedium aufzeichnen

1. Im DTV-Modus schlieben Sie das USB-Speichermedium am USB-Port auf der Seite des Fernsehers an.

2. Drücken Sie PAUSE (29), um die Timeshiftfunktion zu starten. Das Fernsehprogramm wird unterbrochen. Das Timeshiftmenu wird angezeigt und die Aufnahme beginnt.

3. Drucken Sie STOPP (28), um die Timeshiftfunktion und die Aufnahme zu beenden.

BITTE BEAuchtEN SIE:

Ziehen Sie das USB-Speichermedium während der aktivierten Timeshiftfunktion nicht ab.
4 GB Speicher puffern ca. 140 Minuten.

Limitierungen der Timeshiftfunktion:

1. Bei aktivierter Timeshiftfunktion stehen Ohnen nur WIEDERGABE/PAUSE/STOPP/VORLAUF/RUCKLAUF/VOL+/VOL-/MUTE sowie eine allgemeine Funktionstasten (ENTER/EXIT/Navigation) zur Verfügung.
2. Die Videowiedergabe ist nicht gleichmäßig und kann springen, falls die USB-Aufnahmegeschwindigkeit nicht den Mindestanforderungen entspricht.
3. Ziehen Sie das USB-Speichermedium nicht ab, schalten Sie das Gerät während der Timeshiftfunktion nicht aus. Bei Verlust des Signals schaltet sich das Gerät aus.
4. Ändern Sie während der Timeshiftfunktion nicht die Signalquelle.
5. Schalten Sie nicht schnell zwischen WIEDERGABE/PAUSE/VORLAUF/RÜCKLAUF um.
6. Das Video kann verpixeln, falls die Bitrate zu niedrig eingestellt ist.
7. Nicht alle USB-Speichermedien sind kompatibel. Das USB-Laufwerk sollt wenigstens < 500mA haben.

Nachstehend Ende mit empfehlenen USB-Laufwerken. Nicht aufgeführte Modelle sind möglicherweise kompatibel, das ist jeder nicht garantiert.

• SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
  SanDisk Extreme® Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
  Kingston DataTraveler 410 USB 2.0 Flash Drive - 8GB DT410/8GB
  Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
• OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-8GB
  SAMSUNG-HM500JI-500G
• Diese Funktion haben Sie nicht für alle digitalen Fernsehprogramme, wie verschlüsselte oder reine Audiokanäe.

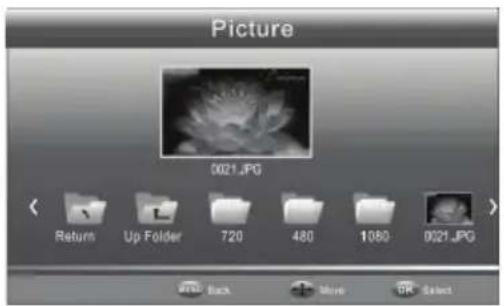

10. USB-Player

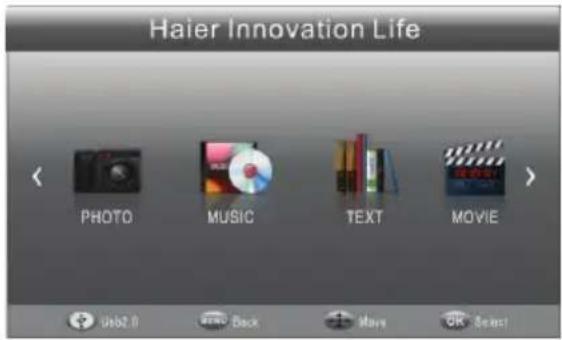

Drucken Sie die Quellentaste und wahlen Sie in der Lieste der Quellengerate USB, dann drucken Sie OK, um das USB-Menu aufzurufen.

Ein USB-Speichermedium muss angeschlossen sein. Wahlen Sie zwischen Foto, Musik, Movie und Text. Drücken Sie zu Auswahl, dann drucken Sie OK.

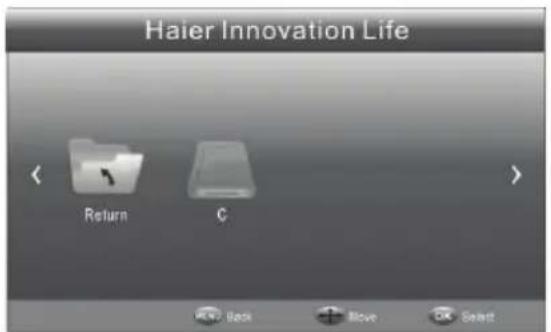

Drücken Sie zur Auswahl des Laufwerks, dann drücken Sie OK zur Anzeige der Mediendateien und Ordner. Mit Return kehren Sie zur Medienauswahl zurück.

Mit oder wahlen Sie die Datei, das Vorschaufenster wird angezeigt. Drucken Sie zur Wiedergabe als Vollbild. Wahrend der Wiedergabe (Foto, Musik, Movie oder Text) drucken Sie OK oder INFO zur Anzeige der Leister mit den Steuerungssymbolen.

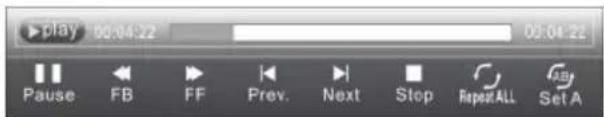

Drucken Sie Auswahl der Funktion und OK zur Bestätigung.

Drucken Sie oder EXIT, um die Leiste auszublenden.

BITTE BEACHTENSIE:

Sie konnen den Audiotrack oder das Programm während der Videowiedergabe einstellen. Mit Info und OK zeigen Sie das Infomenu an.

SUB-10.avi

Resolution: 720x400

AudioTrack: 1/1

Subtitle: OFF

Program: --/0

Size: 4142 KBytes

Close

USB Wiedergabe wird Unterstützung für folgende Bildformate :

-JPEG (JPEG Format, Dateien mit der Endung ".jpg")

-BMP (Dateien mit der Endung ".bmp")

-PNG (Dateien mit der Endung ".png")

USB Wiedergabe wird Unterstützung für folgende Audioformate:

-MP3 (Dateien mit der Endung".mp3")

-WAV (Dateien mit der Endung ".wav")

USB Wiedergabe wird Unterstützung für folgende Textformate:

-TXT (Dateien mit der Endung ".txt")

USB Wiedergabe wird Unterstützung für folgende Videoformate:

-AVI (Dateien mit der Endung ".avi")

-TS (MPEG2 & H.264)

05 Störungserkennung

Problem Überprüfen
Bild		Ton
	verschneit		gestört	Antennenposition, Ausrichtung oder Anschluss
	Schatten normaler Ton			Antennenposition, Ausrichtung oder Anschluss
	Störungen		gestört	elektronische Geräte, Fahrzeug/Motorrad, Neonlicht
	normales Bild		stummgeschaltet	Lautstärke (stummgeschaltet oder Audioanschluss nicht korrekt)
	kein Bild		stummgeschaltet	Kein Netzanschluss, Gerät ausgeschalten, Kontrast und Helligkeit/Lautstärke einstellen. Drücken Sie STANDBY auf der Fernbedienung.
	keine Farbe normaler	Ton		Farbe einstellen
	Bild verschwindet normaler	Ton oder leise		Kanal neu einstellen
	keine Farbe		gestört TV-System
	Sie sehen einen schwarzen Balken oben und unter.		normaler Ton Ansicht	auf Zoomen ändern

Spezifikationen

Farbsystem PAL-B/G, I,	D/K SECAM- B/G, D/K L, L'
Tonsystem B/G, DK, I, L,	L'
Videoeingänge	SCART, YPbPr, AV, VGA, HDMI, USB.
Y/Pb/Pr	480i/p, 576i/p, 720p, 1080i, 1080p
HDMI	480i/p, 576i/p, 720p, 1080i, 1080p
Spannungsversorgung	100-240V~50/60Hz 30W(19")	100-240V~50/60Hz 38W(22")	100-240V~50/60Hz 40W(24")	100-240V~50/60Hz 55W(26")
Stromverbrauch im Modus Standby	<0.5W
Audioausgang	2 x 3W
Umweltbedingungen	Betriebstermperatur: +5°C - +35°C Betriebsluftfeuchtigkeit: 20 % - 80% Lagertemperatur: -15°C - +45°C Lagerluftfeuchtigkeit: 5 % - 90 %
Zubehör Bedienungsanleitung	Fernbedienung Batterien (x2) Schnellanleitung

*Einige der Spezifikationen nur als Referenz.
Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.
Änderung von Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.
2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.
3. Andere Quellen haben kein Scart-Ausgangssignal.

Haier

Haier

4. Reminder (Rappel)

7. EPG-MENU (electronische programmagids)

Bestandssystem: NTFS maximaal 2TB

FAT32 maximaal 192 GB

FAT16 maximaal 2 GB

Modellen die nicht worden vermeld können compatibel zijn, maarং nicht gegardeerd te werken.
