TD 4110 - Sèche-linge ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Sèche-linge
Capacité de séchage	7 kg
Type de séchage	Condensation
Classe énergétique	B
Niveau sonore	65 dB
Programmes de séchage	Différents programmes automatiques et manuels
Dimensions (HxLxP)	85 x 60 x 60 cm
Panneau de contrôle	Électronique avec affichage LED
Filtre à peluches	Accessible et facile à nettoyer
Évacuation de l'eau	Réservoir d'eau intégré
Consommation d'énergie annuelle	500 kWh
Garantie	2 ans
Conseils de maintenance	Nettoyer le filtre après chaque utilisation et le réservoir d'eau régulièrement
Mesures de sécurité	Protection contre la surchauffe et arrêt automatique
Accessoires inclus	Notice d'utilisation

FOIRE AUX QUESTIONS - TD 4110 ZANUSSI

Pourquoi mon sèche-linge ZANUSSI TD 4110 ne démarre-t-il pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Vérifiez également que la porte est bien fermée et que le filtre à peluches est propre.

Mon sèche-linge ne chauffe pas, que faire ?

Vérifiez si le réglage de la température est correct. Assurez-vous également que le conduit d'évacuation n'est pas obstrué et que le filtre à peluches est propre.

Pourquoi mon linge reste humide après le cycle ?

Cela peut être dû à une surcharge du tambour. Essayez de réduire la quantité de linge. Vérifiez également si le filtre est propre et si le conduit d'évacuation n'est pas bloqué.

Le sèche-linge émet un bruit étrange pendant son fonctionnement, que faire ?

Vérifiez si des objets étrangers se trouvent dans le tambour ou si le sèche-linge est bien nivelé. Si le bruit persiste, il est recommandé de contacter un technicien.

Comment nettoyer le filtre à peluches de mon ZANUSSI TD 4110 ?

Retirez le filtre à peluches de son compartiment, enlevez les peluches accumulées et rincez-le à l'eau chaude. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Quel type de programme utiliser pour des vêtements délicats ?

Utilisez le programme 'Délicat' ou 'Séchage à l'air' pour les vêtements délicats afin de prévenir les dommages.

Mon appareil affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Chaque code a une signification qui peut vous aider à diagnostiquer le problème.

Comment optimiser la consommation d'énergie de mon sèche-linge ?

Essayez de sécher des charges complètes et nettoyez régulièrement le filtre à peluches. Évitez de sécher des articles très humides et utilisez des programmes éco si disponibles.

MODE D'EMPLOI TD 4110 ZANUSSI

Avertissements et conseils importants. Page 15

Recyclage. Page 16

Conseils ecologiques. Page 16

Caracteristiques techniques. Page 16

Description de I'appareil. Page 17

■ Emplacement. 18
Evacuation de I'air humide. Page 17
Raccordement sur I'extérieur 18-19
Reversibilité du hublot. Page 19
Raccordementelectrique. Page 20
■ Installation en colonne. Page 20

Utilisation. Page 21

■ Bandeau de commandes. Page 21
Guide de séchage. Page 22
■ Nos consels. Page 23
Comment procedure. Page 24

Entretien. Page 25

Nettoyageextérieur. Page25
Nettoyage du hublot. Page 25
Nettoyage du filtré. Page 25

En cas d'anomalie de fonctionnement 25

Comment direyerovetrinodutilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation:

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

Notre contribution à la protection de l'environnement: nous utilisons du papier recyclé.

Avertissements et conseils importants

Lisez attentivement cette notice d'utilisation avant d'utiliser votre apparéil.

Conserve cette notice pour toute future consultation. Si cet apparéil devait été vendu ou transféré à une autre personne, assurez-vous que la notice suive l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.

• Les averissements suivants sont disponibles pour votre sécurité. Nous vous prions de bien pouvoir les dire attentivement avant d'installer et d'utiliser l'appareil.

INSTALLATION

A réception de l'appareil, il est nécessaire de faire les « réserves d'utilisation » en présence du livreur (dégats esthetiques par exemple).
Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil faites appel à un électricien qualifié.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
- Voiture sèche-linge a été concu pour evacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié à chaque autre système d'aération servant à d'autres apparéils.

UTILISATION

• Voiture apparueil est destiné à un usage domestique.
  Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Débranchez toujours l'appareil après sonutilisation.
• Ne séchéz pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Pendant le fonctionnement, le hublot peut atteindre des températures élevées: voirlez par conséquent à ce que les enfants en bas âge ne s'en approchant pas.
  S'il était nécessaire d'ouvrir le hublot au cours du séchage, faites attention à ne pas toucher la partie interieure du hublot, qui est très chaude.
  Laissez le hublot entrouvert lorsque le sèche-linge n'est pas utilisé pour préserver le joint du hublot, mais voirlez à ce que les enfants ne s'enferment pas dans l'appareil.

Le filtré doit être nettoyé après chaque utilisation.
N'utilisez jamais l'appareil avec un filtrer endommage. Cela pourrait provoquer un incendie.

DEPANNAGE

N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.
Seul un Service Avres-Vente recommande est habilité à intervenir. En cas d'intervention, exigez des pièces de rechange certifiées constructeur.

SECURITE

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet apparéil.
• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du seche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.

RECYCLAGE

Recyclage de l'emballage

Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puissant être récapérés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).

- Mise à la casse de l'ancien apparéil

Informez-vous auprès de la municipalité au sujet de l'endetroit ou déposer l'ancien apparéil pour qu'il puisse être ensuite recyclé ou détruit.

CONSEILS ECOLOGIQUES

Afin de réaliser des économies d'énergie, nous vous conseillons de respecter les instructions suivantes:

Utilisez si possible l'appareil à pleine capacité; des charges partielles sont peu économiques.
Tout le linge à secher doit être essore avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
Evitez de secher le linge trop longtemps:CHOISIszez le programme de sechage en fonction de la nature des textiles et du degré de sechage desired.

Pour utiliser l'apparéil à pleine capacité vous pouvez secher en une fois du linge "préts à ranger" avec du linge "préts à repasser". Sélectionnez le temps de séchage pour "préts à repasser" et à la fin du programme retirez ce linge. Complétez le programme en sélectionnant un temps supplémentaire pour le linge "préts à ranger".
Nettoyez régulierement les filtres pour éviter des temps de séchage trop longs: vous économiserez de l'énergie.
- Pendant le fonctionnement de l'appareil, la température ambiente ne doit pas dépasser +35^ .

Caracteristiques techniques

DIMENSIONS:hauteur 85 cm

largeur 60~cm

profondeur 57 cm

PUISSANCE DE BRANCHEMENT: 220/230 V/50 Hz

PUISSANCE TOTALE ABSORBEE: 2600 W

FUSIBLE:16A

CAPACITE DE SECHAGE: cotton, lin 5 kg

synthétiques 2,5 kg

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatible Electromagnetique) et modifications successives.

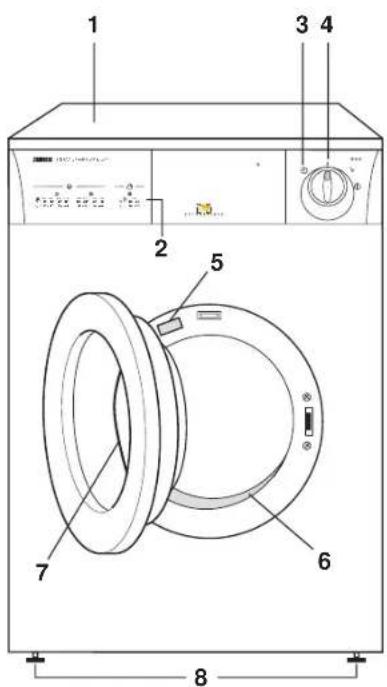

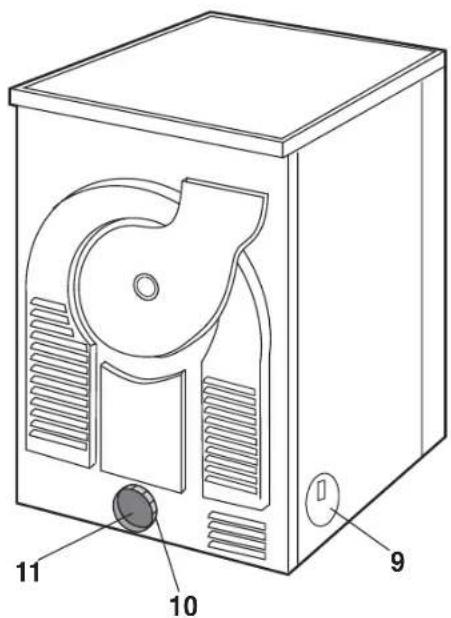

Description de l'appareil

1 Plan de travail
2 Guide de séchage
3 Voyant de fonctionnement
4 Minuteur
5 Plaque signalétique
6 Filtre
7 Poignée de porte
8 Pieds régibles

9 Sortie air humide sur les cotoés
10 Raccord
11 Sortie air humide à l'arrière

Installation

Emplacement

Votre apparéil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagde de l' apparéil pendant son fonctionnement. Vous doivent prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l' apparéil. L'endetroit doit être propre et exemple de poussière.

Assurez-vous que le seche-linge est bien d'aplomb en agissant sur les pieds.

Ne demontez pas les pieds, ne limitez pas la circulation de l'air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquérait de l'endommager.

Un excès de condensation dans la pierce prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la pierce peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur.

La température ambiente du local ne doit pas excéder 35^ lorsqu'ellappareil est en fonction.

Evacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les cotes de l'appareil. Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

Le raccordement sur l'extérieur

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100mm de diamètre, livre avec l'appareil, sur la sortie可以选择.

Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.

Si vous appeareil est place dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y recupérer l'eau de condensation.

Le tuyau ne devra pasprésenter plus de deux coudes.

attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarque:

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulierément entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150 m³/h doit être assure.

Notre responsabilité ne saurait etre engagée en cas de surchauffe provoquee par une obstruction due a un corps étranger.

Vous avez egalament la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrer.

Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est equiped'une V.M.C. (ventilation mecanique centralisée).

Si le temps de séchage est anormalement long, débranche la VMC ou fermez l'orifice d'aspiration.

Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrase. Si le tuyau est partiellement écrase,

l'efficacité de séchage sera réduite, avec une augmentation可能导致es temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas faites appel au service après-vente.

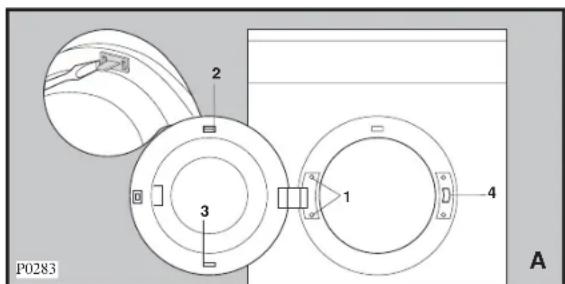

Réversibilité du hublot

Cette opération ne doit être effectuee que par un technicien qualifie.

Opérations à effectuer:

Enlevez le hublot en devissant les deux vis de fixation (1) de la charnière à la carrosserie (Fig. A).
Enlevez la languette (2) et la plaquette (3) en flechissant les deux ailettes d'accrochage à l'aide d'un tournevis (Fig. A). Remontez-les sur le hublot (Fig. B) en vous assurant bien qu'elles soient accrochées.
Enlevez la plaquette en plastique (4) en devissant les deux vis de fixation (Fig. A) et replacez-la sur le cote opposé (Fig. B).

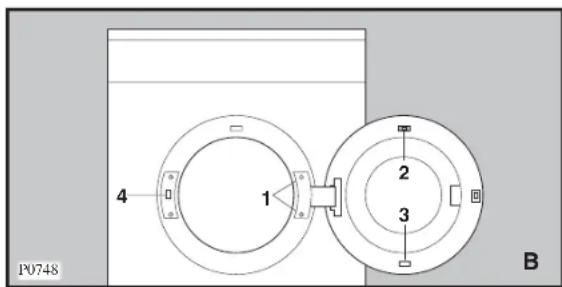

Remontez le hublot en vissant bien les deux vis (1) (Fig. B).

Raccordement electrique

Ce seche-linge ne peut etre branché qu'en 220- 230 V/50 Hz,16 A.

Utilisez un socle de prise de courant compteant uneborne de mise à la terre qui doit être obligatoire raccordée conformément aux normes en vigueur.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.

Notre responsabilité ne saurait etre engagée en cas d'incident ou d'accident provoque par une mise a la terre defectueuse ou inexistante.

Installation en colonne

Ce seche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux apparciels s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revende. Les instructions de montage se trouvent dans l'emballage.

Utilisation

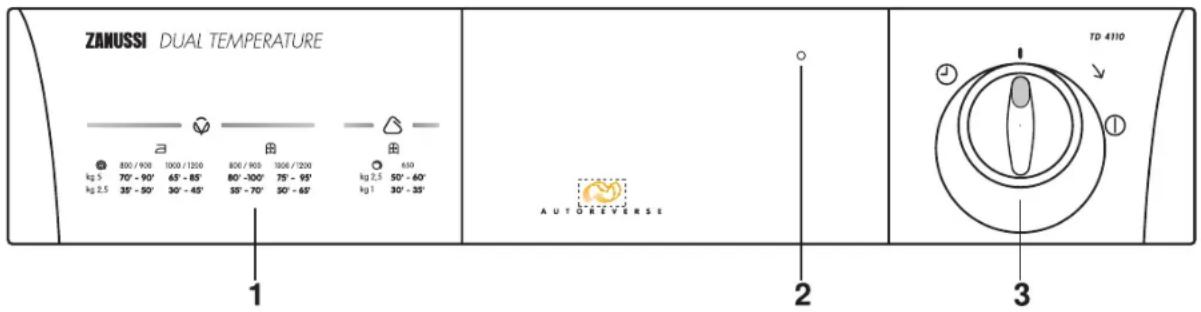

Bandeau de commandes

1 Guide de séchage

Il vous permet de désirir le temps convenant le最好的 au linge à secher.

2Voyant de fonctionnement

Il s'allume lorsque le séchage commence et s'éteint à la fin du programme.

3 Minuteur

Gradué jusqu'à 150 minutes pour le coton et jusqu'à 100 minutes pour les synthétiques, il vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à secher, ainsi que du niveau de séchage désiré.

Pour afficher le temps choisi, tournez la manette dans le sens des aiguilles d'une montre jusqu'à ce que la graduation correspondante coincide avec le repère situé sur le bandeau de commandes.

Ne tournez jamais le minuteur dans le sens inverse des aiguilles d'une montre.

La durée du séchage est variable selon:

• le degré de séchage désiré
  -la nature du linge
• l'importance de la charge
• l'intensité de l'essorage

Ventilation d'air froid

En fin de sechage, une phase de refroidissement de 10 minutes est prevue pour éviter le froissement du linge.

Le début de cette séquence d'AIR FROID repérée par le symbole d'ouit être utilisé à toutes autres fins que le séchage du linge: pour éliminer une odeur trop prononcée, antimits par exemple.

Guide de séchage

Coton et lin (minuteur: jusqu'à 150 minutes)

Degré de séchage Vitesse d'essorage Charge maxi Temps (min) tr/min kg
	800/900	5 70-90
Prêt à repasser	1000/1200	2,5 35-50
		5 65-85
		2,5	30-45
Prêt à ranger	800/900	5 80-100
		2,5	55-70
	1000/1200	5 75-95
		2,5	50-65

Synthétiques (minuteur: jusqu'à 100 minutes)

Degré de séchage	Vitesse d'essorage Charge maxi Temps (min)
	tr/min kg
Prêt à ranger	650	2,5 50-60
		1 30-35
Prêt à repasser	650 2,5 40-50

Les temps de sechage ne sont disponibles qu'a titre indicatif. Seule votre experience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au sechage de vos charges habituelles.

Ne seLECTIONnez pas une durée de séchage trop longue ds la première utilisation. Vous déterminerez le degré de séchage souhaité en prolongant progressivement la durée de séchage.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoi nous vous conseillons de replir le tambour:

en totalité mais sans pression excessive, pour le linge en coton, lin, métis.
- à moitié de son volume pour les cotons traités et les fibres synthétiques.
au tiers environ de son volume pour les articles très fragiles.

Pour une charge de linge comportant des fibres de différentes natures (coton et synthétiques résistants, par exemple),CHOISSEZ le temps de sechage en fonction des fibres les plus fragiles et augmentez-le de 10 minutes env.

i Nos conseils

• Ne surchargez pas le tambour de votre séche-linge (5 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous you donnons a titre indicatif les poids moyens des pieces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100 g

Serviette-éponge 150-250 g

Peignoir 1000-1500 g

Chemise d'homme 200-300 g

Taie doreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables
• les tissus ayant tendance à s'effilocher.

Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour permis
Sechage en tambour a haute température (linge en coton)
Sechage en tambour à température modérée (synthétiques)
Séchage en tambour interdit

Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
- Vous obtiennent un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.
- Sechez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'eviter les épaisseurs longues à secher.
  Tout le linge a secher doit etre essore avant de proceder au sechage.
  Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
  L'adjonction d'assouplissant au dernier rincage (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un temps de séchage qui rend le linge prét au repassage (c'est-à-dire impréné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par cons sequent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
  Si le linge avait etre encore humide a la fin du sechage, affichez un temps supplémentaire d'au moins 20 minutes dans le secteur correspondant.

i Comment professionnel

Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'eventuelles traces de poussières ou deGRAISSES. Pour cela,a樣avoir branché l'appareil,selectionnez une durée de 20 minutes à l'aide du minuteur. Le sèche-linge se mettra en marche et s'arrête automatiquement.

Pour secherVote linge:

Branchez l'appareil.
Dépliez les pieces de linge une à une et introduizez-les dans le tambour.
Fermez le hublot.
Selectionnez la durée de sechage à l'aide du minuteur: le programme démarre.

Tous les programmes de séchage se terminent par une phase de refroidissement de 10 minutes.

Important: nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Attendez la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Si le programme de séchage doit être interrompu, enclenchez le phase de refroidissement (position) avant d'ouvrir le hublot, pour éviter une accumulation de chaleur dans l'appareil.

Après chaque utilisation

Debranchez l'appareil.
Nettoyez le filtré (voir page suivante).

Entretien

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et sechez soigneusement.

Important:

N'utilise jamais de produits abrasifs ou caustiques.

Nettoyage du hublot

Nettoyez périodiquement l'intérieur du hublot pour enlever d'eventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage du filtré

Situé dans l'ouverture du hublot, le filtrte doit être nettoyé après chaque utilisation avant desorting le linge à l'aide d'un chiffon humide.

Le filtre n'est pas amovible.

Voussyouétonnerezpeut-etre de la grande quantite de peluches (bouts de fils)accumulée dans le filtre. Il s'agit toutefois d'une usure tout a fait normale du linge, et non pas d'une contrainte de ce dernier engendree seulement par le seche-linge.En portant ce linge,et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique),il se produit un frottement des fibres et du tissu,leurs particules detachées adhérant à la surface du linge. Lors de l'etendage sur un sechoir, ces peluches (bouts de fils) sont emporté(e)s par le vent,tandis qu'a l'intérieur du seche-linge,elles (ils) s'accumulent et se gonflent fortement sous l'action du sechage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantite de linge lavé.

En cas d'anomalie de fonctionnement

En cas d'anomalie ou de panne, nous vous conseillons de dire attentivement ce qui suit avant d'appeler votre service après-vente.

Le sèche-linge ne démarre pas:

hublot mal fermé
- apparéil non branché
mauvais etat du fusible au compteur
coupure de courant

Le résultat de séchage n'est pas satisfaisant

le temps choisi est-il correct?
le filtré a-t-il ete nettoyé?
le tambour n'est-il pas surcharge?
le local ou le seche-linge est installe a-t-il une aération suffisante?

Lorsque vous contactez le service après-vente, indiquez-lui le type et le numero de série de votre apparéil.

Ces indications figurent sur la plaque signaletique (voir fig. ci-dessous).

Inhoud
