BEDIENUNGSANLEITUNG TD 4110 ZANUSSI
Wichtige Sicherheitshinweise. 3
Entsorgung. 4
Umwelttips . 4
Technische Daten. 4
Gerätebeschreibung. 5
Installation . 6
■ Aufstellung. 6
■ Ableitung der feuchten Luft. 6
Anschlu eines Abluftschlauches 6-7
■ Turanschlagwechsel. 7
■ Elektrischer Anschluß. 1
■ Set zur Montage auf der Waschmaschine . 8
Gebrauch. 9
Bedienungsblende. 9
■ Trockenzeiten. 10
■ Praktische Tips. 11
■ Reihenfolge der Arbeitssschritte 12
Wartung . 13
■Außenreinigung 13
■ Reinigung der Einfülltur 13
■ Reinigung des Flusensiebes. 13
Betriebsstörungen 13
Eine Passagen in der Gebrauchsanweisung sind besonderss gekennzeichnet. Diese Kennzechnungen haben folgende Bedeutung:
Hier finden Sie wichtige Informationen über ungreeignete Handhabungen Ihres Wäschetrockners, die technische Schäden verursachen können.
Hier finden Sie Informationen, die fur die einwandfrei Funktion des Gerats besonders wichtig sind.
Hierfindensiewichtigumweltschutzhinweise.
Unser Beitrag zum Umweltschutz:
Wir verwenden Recycling-Papier.
Wichtige Sicherheitshinweise
Lesen Sie diese Gebrauchsanweisung vor dem Gebrauch these Gerates grundlich. Beachten Sie die Warnhinweise.
Bewahren Sie diese Gebrauchsanweisung für künftiges Nachschlagen auf. Sollte these Gerät verkauft oder jeder dem ergeben werden, vergewissern Sie sich, daß der neue Besitzer diese Gebrauchsanweisung erhält.
Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung deses Gerates aufmerksam durch!
INSTALLATION
- Lassen Sie die beim Elektroanschluss des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführten.
- Stellen Sie sichere, daß das Gerät nicht auf dem Netzkabel stehen.
- Bei diesen Gerät muß die feuchte Luft ins Freie abgelassen werden. Es sollende daher ein eigenes Entluftungssystem haben und nicht an andere Systeme anderer Geräte angeschlossen werden.
GEBRAUCH
Gerat nur im Haushalt und fur den angegebenen Zweck benutzen.
Ziehen Sie nach Gebrauch des Gerätes immer den Netzstecker aus der Steckdose.
Mit feuergefährlichen Reinigungss- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücks dürfen nie in thisem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!
Die Benützer sollenen sich immer davon überzeugen, daß keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücke vergessen wurden.
Während des Trocknens werden Trommel und Einfülltür heiß. Vermeiden Sie deshalb eine Berührung dieser Teile. Halten Sie Kinder während des Betriebs vom Gerät fern.
Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angeleht, damit die Turdichtung auf Dauer wirksam bleibt.
Das Flusensieb muß nach jedem Gebrauch gereinigt werden.
Benützen Sie das Gerät nicht mit beschädigtem Flusensieb. Es besteht Brandgefahr.
KUNDENDIENST - REPARATUREN
Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführten werden, können zu schweren Unfallen oder Betriebsstörungen führen.
Das technische Service solte nur von autorisierten Kundendienststellen ausgeführrt werden; verlangen Sie nur Original-Ersatzteile.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Esist gefährlich,Veränderungen am Gerat oder seinen Eigenschaften vorzunehmen.
Die Benutzung des Gerätesarf nur durch Erwachsene erfolgen. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
Es kann vorkommen, daß Haustiere oder Kinder in den Waschetrockner klettern; sehen Sie daher in der Trommel nach, bevor Sie das Gerät benutzen.
ENTSORGUNG
Verpackungsentsorgung
Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gakennzeichnet und sollenn grundsatzlich der Wiederverwertung zugeführrt werden.
PE< steht fur Polyethylen
PS< steht fur Polystyrol
PP< steht fur Polypropylen
Entsorgung des Altgeräts
Wenn Sie Ihr Gerät eines Tages endgültig außer Betriebnehmen, bringen Sie esitte zum nachsten Recyclingcenter oder zu ihrer Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.
UMWELTTIPS
Ihr Wachstretrockner arbeitet besides wirtschaftlich,
wenn Sie folgenden beachten:
Die maximale Füllmenge nutzen -entsprechend der Programmübersicht auf Seite 10. Kleine Wäschefällungen sind unwirtschaftlich.
Die Wäse gründlich entwässern. Je höher die Schleuderrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.
- Übertrocknen vermeiden durch sorgfällige Programmwahl entsprechend des gewünschten Trockengrades. Übertrocknete Wäsche{lsst sich zudem schlecht bugeln.
Um die maximale Füllmenge auszunutzen, kann Wäsche, die schranktrocken werden soll, ohne weiteres mit Bügelwäsche getrocknet werden. Dazu die Trockenzeit für Bügelwäsche einstellen, nach Programmende die Bügelwäsche entnahme und die restliche Wäsche anschließend zu Ende trocknen.
- Wenn Sie die Flusensiebe regelmäßig reinigen, vermeiden Sie langere Trockenzeiten und hohenen Stromverbrauch.
Den Raum gut belüften. Die Raumtemperatur sollte während des Trocknens +35^ nicht übersteigen.
Technische Daten
ABMESSUNGENHöhe 85 cm
Breite 60 cm
Tiefe 57 cm
NETZSPANNUNG/FREQUENZ 220/230 V/50 Hz
GESAMTANSCHLUSSWERT 2600 W
ABSICHERUNG 16 A
FASSUNGSVERMÖGEN Baumwolle, Leinen 5 kg
Pflegeleichte Gewebe 2,5 kg
Dieses Gerät entspricht den folgenden EG-Richtlinien:
- 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie
- 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

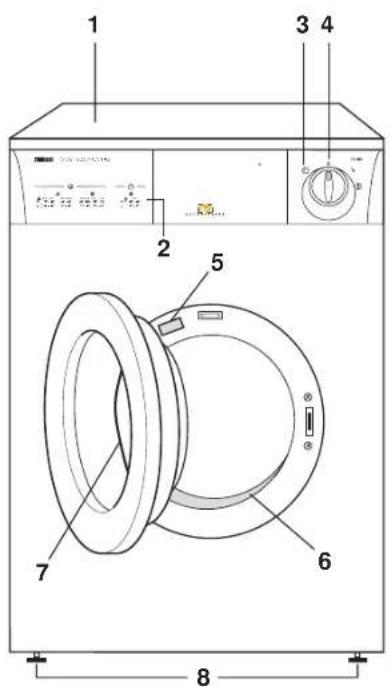

Gerätebeschreibung
1 Arbeitsplatte
2 Programmübersicht
3 Betriebskontrollampe
4 Zeitwahler
5 Typenschild
6 Flusensieb
7 Handgriff
8 Verstellbare FüBe
9 Seitliche Abluftöffnungen
10 AnschluBring
11 Hintere Abluftöffnung
Installation
Aufstellung
Das Gerat soll in einem genugend belufteten Raum, wenn möglich in der Naze eines Fensters aufgestellt werden, da sich während der Trocknung eine gewisse Menge feuchte Luft bildet.
Der Aufstellungsraum soll sauber und staubarm sein. Auf der Rückseite in der Höhe des Ansuggitters dürfen keine Materialien wie Papier und Lappen vorhanden sein, die den Luftzuflüb verhindern konnten.
Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muß waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraußfe lassen sich Bodenunbenheiten bzw. -schraglagen ausgleichen.
Schaubfübe nicht entfern. Die Bodenfreiheit nicht durch hochflorige Teppichboden, Leisten u.a. einschränken.
Es konnte ein Wärnestau eintreten, der das Gerät in seiner Funktion beeinträchtigt.
Die Raumtemperatur sollte auch während des Betriebes +35^ nicht überschreiben (Raum luften!).
Ableitung der feuchten Luft
Die feuchte Luft kann aus der Rückseite oder aus der linken bzw. rechten Seite abgeleitet werden. Die unbenutzten Öffnungen sind zu verschiedenen.
Anschluß eines Abluftschlauches
Die feuchte Luft kann direkt ins Freie abgelassen werden. Verwenden Sie dazu den mitgelieferten 100mm breiten, flexiblen Schlauch, der in eine der Abluftoffnungen am Gerät zu stecken ist.
Der Schlauch wird durch einen Ring (A) an das Gerät angeschlossen. Thiser befindet sich in der Öffnung auf der Rückseite des Gerätes.
Sollte der Aufstellungsraum sehr kalt sein, empfehlen wir, ein Loch (3 mm) an der untersten Stelle des Schlauches zu bohren (siehe Abb., Punkt "B") und ein Gefäß darunter zu stellen, um das Kondenswasser aufzufangen.
Der Abluftschlauch sollte im gestreckten Zustand so kurz wie möglich verlegt werden. Je kürzer der Schlauch, umso geringer der Luftwiderstand und umso better der Trocken-Effekt!
Der Schlauchorida montierten Zustand nicht mehr als zwei Knie aufweisen.
Keinesfalls darf der Abluftschlauch an Kamine von Heizanlagen oder ahnlichem angeschlossen werden.
Eine Abluftabgabe von mindestens 150m^3 /h muß auf jeder Fall gewährleistet werden.
Wird am anderen Schlauchende eine
Rückschlagklappe bzw. ein Gitter angebracht, so sorgen Sie davon, daß diese durch Rost oder Schmutz nicht verstopt werden. Reinigen Sie sie regelmäßig. Selfstverständlich konnen Sie das Schlauchende nach unterchten, damit Regenwasser und Wind nicht eindringen konnen.
Wenn der Aufstellungsraum an einen zentralen, sehr leistungsstarken Entlfter angeschlossen ist, konnen Probleme auftreten. Wenn Sie feststellen, daß die Trocknungszeit zu lange dauert, schalten Sie den Entlfter aus oder schreiben Sie, während der Trockner in Betrieb ist, das Gitter des Entlufters.
Falls der Wäschetrockner befinden anderen
Küchenmöbeln aufgestellt wird, vergewissern Sie sich, daß der Abluftschlauch nicht geknick ist.
Sollte der Schlauch teilweise geknicht sein, müssen Sie mit einer Verminderung des Trockenresultates und folglich mit längeren Trockenzeiten und higherem Verbrauch rechnen.
Sollte der Schlauch total geknicht sein, schalten sich die Sicherheitsvorrichtungen ein, mit denen die Maschine ausgestattet ist. In thisem Falle muß der Kundendienst verständigt werden.

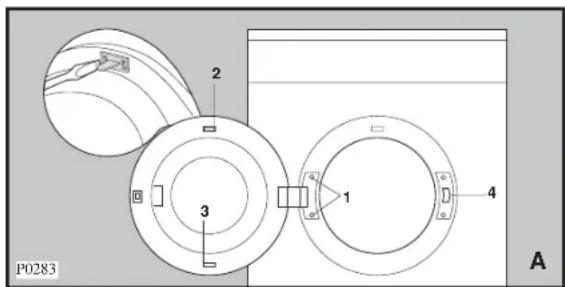

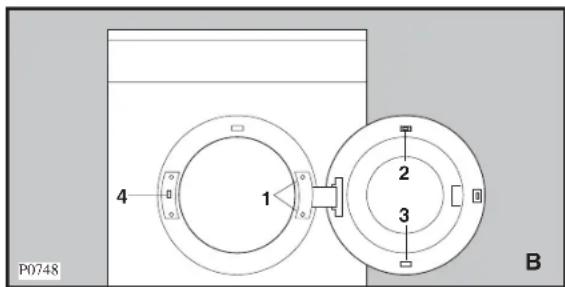

Türanschlagwechsel
Falls der Turanschlag (links) den ortlichen
Verhältnissen nicht entspricht, ist es möglich, die Tür auf Rechtsanschlag zuändern.
Dieser Vorgang muß von einem Fachmann durchgeführt werden.
Die beiden Schrauben (1) am Turscharnier herausdrehen und die Tur abnehmer (Abb. A).
Die Kunststoffnase (2) und die Abdeckung (3) durch Zusammendrücken der beiden Laschen entnahmen (Abb. A), gegenseitig austauschen und wieder montieren (Abb. B). Den festen Sitz prufen.
Die Kunststoffplatte (4) durch Losen der beiden Schrauben entnahmen und an der Gegenseite wieder anschrauben (Abb. B).
Die Tur, Anschlag rechts, mit den beiden Schrauben (1) wieder befestigen (Abb. B).
Elektrischer Anschluß
Der Anschlußarf nur über eine vorschrifsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.
Der Anschlußwert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter.
Die Erzeugerfirma lehtigt jegliche Verantwortung fur eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.
Set zur Montage auf der Waschmaschine
Der Aufbau zur platzsparen den Wasch-/Trockensäule ist mit allen Waschvollautomaten von 60 cm Breite und Frontbeschreibung möglich. Hierzu besteht Sie einen Aufsatzrahmen, der bei ihrem Handler erhältlich ist. Eine ausfuhrliche Montageanweisung liegt dem Aufsatzrahmen-Set bei.
Gebrauch

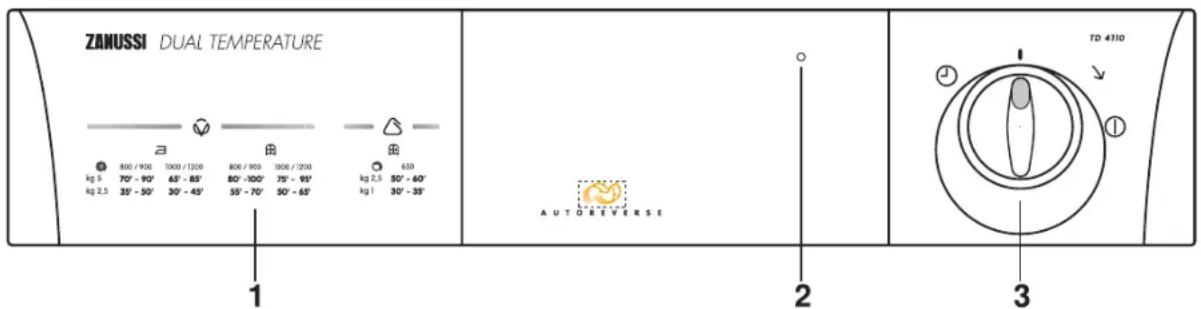

Bedienungsblende
1 Programmübersicht
SiedientzurWahlderTrockenzeit.
2 Betriebskontrollampe
Sie leuchtet beim Starten des Gerätes auf und erlischt am Ende des Programmes.
3 Zeitwahler
Er ist in zwei Sektoren aufgeit: ein Sektor mit normaler (hoher) Temperatur bis 150 Minuten für Baumwolle und Leinen;
ein Sektor mit reduzierter Temperatur bis 100 Minuten für pflegeleichte Gewebe.
Zeitwahler im Uhrzeigersinn auf die gewünschte Zeit einstehen. Versuchen Sie keinesfalls den Wahler entgegen dem Uhrzeigersinn zu drehen.
Die Trockenzeit hängt ab von:
- Der Endschleudergeschwindigkeit
- Dem gewünschten Trockengrad
- Der Art der Wäsche
- Der Füllmenge
Abkuhlphase
Bei der Wahl der Trockenzeit beachten Sieitte,da ca. 10 Minuten vor Programmende die Abkuhlphase beginnt. Die Hezung wird automatisch abgeschaltet und die Wase abgekuhl.
These Programmstellung fenn zum Ausluften von Pullis, Kleidern usw. verwendet werden.
Trockenzeiten
Baumwolle und Leinen (Zeitwahler bis 150 Minuten)
| Trockengrad Schleuder- | drehzahl Füllmenge Trockenzeit U/min kg min | |
| 5 70-90 | ||
| 800/900 | 2,5 35-50 | |
| Bügeltrocken | 1000/1200 | 5 65-85 |
| 2,5 30-45 | ||
| 800/900 | 5 80-100 | |
| Schranktrocken | 1000/1200 | 2,5 55-70 |
| 5 75-95 | ||
| 2,5 50-65 | ||
Pflegeleichte Gewebe (Zeitwahler bis 100 Minuten)
| Trockengrad Schleuder- | drehzahl Füllmenge Trockenzeit U/min kg min |
| Schranktrocken | 2,5 50-60 |
| 1 30-35 | |
| Bügeltrocken | 650 2,5 40-50 |
Die Wäschme muß vor dem Trocknen gut ausgeschleudert sein (mindestens 800 U/min). Bei einem Waschgerät mit weniger als 800 U/min empfehlt sich unbedingt die Anschaffung einer Wäscheschleuder.
Die angeführten Trockenzeiten sind Richtwerte und sind von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.
Es empfeht sich, eine kurze Trockenzeit zu wahlen und im Bedarfsfall eine Nachtrockenzeit einzustellen.
Die Erfahrung wird Ihnen zeigen, welche Trockendauer fur die verschiedene Textilarten Ihnen am angenehmsten ist; notieren Sie sie sorgfältig.
Füllmerge
Sie brauchen die Wäschne nicht abzuwieden, wenn Sie sich an folgende Faustregeln halten:
- Baumwolle, Leinen: volle Trommel, aber nicht überladen.
Pflegeleichte Gewebe: Trommel bis zur Hälfte füssen.
Besonderss empfindliche Gewebe: Trommel nicht mehr als 1/3 fullen.
Bei einer gemischten Ladung (z.B. Baumwolle und pflegeleichte Gewebe) empfehlen wir, die Trockenzeit nach dem empfindlichsten Gewebe zu wahlen und um ca. 10 min zu verlangern.
i Praktische Tips
Überladen Sie das Gerät nicht.
Beachten Sie die maximalen Füllmengen.
Eine Überfälligung beeinträchtigt das
Trockenergebnis und führt zu starker
Knitterbildung. Eine zu geringe Wäschefällung ist
unwirtschaftlich.
Folgende Gewichtsangaben können als Richtwerte dieren:
Bettbezug 700-1000 g
Tischtuch 400-500 g
Geschirrtuch 70-120 g
Serviett 50-100 g
Frottiertuch 150-250 g
Bademantel 1000-1500 g
Herrenhemd 200-300 g
Kissenbezug 100-200 g
Herrenschlafanzug 400-500 g
Damennachthemd 200-250 g
Wichtig:
■ Besonderss empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsacke und Federbetten, sowie Waschestücke, die überwiegend Schaumgummi oder gummähnliches Material enthalten, darüber nicht getrocknet werden.
- Bitte prufen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett. Die Symbole für das Trocknen und ihre Bedeutung:
Trocknergeeignet
Normales Trocknen (volle Heizleistung) - z.B. für Baumwollwäsche
Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl
Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide
- Bettbezüge und Kissen sollenn zugeknöpf werden, damit Kleinteile sich darin nicht "sammeln" können. Reißverschlüsse, Haken und Ösen schreiben Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.
Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.
Die Wäseche muß vor dem Trocknen gut ausgeschleudert sein.
Ein Übertrocknen der Wasche sollte vermieden werden, um Knitter bzw.unnotigen Energieverbrauch zu vermeiden.
- Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges-statice Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.
Gewirkte Textilien (Trikotwäsche) konnen beim Trocknen etwas einlaufen. Wäsche dieser Artitte nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlaufeigenschaften bei der Großwahl zu berücksichtigten.
Sind nach dem Trocknen einzeln Wäschestücker noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 20 Minuten. Das wird vor allem bei mehrlagigen Wäschestücker (z.B. Kragen, Taschen usw.) erforderlich sein.
Reihenfolge der Arbeitsschritte
Vor der ersten Inbetriebnahme empfeht es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 20 Minuten laufen zu halten. Dadurch wird sichergestellt, daß sich kein Staub und Schmutz mehr in der Trommel befindet.
Inbetriebnahme
GeratanschlieBen.
Waschgut in die Trommel legen.
Einfullturschlieben.
Trockenzeit vorwahlen (im Hoch- oder Niedertemperaturbereich, je nach Wäscheart): das Programm beginnnt.
Ist die Programmstellung abgeicht, wird automatisch die Heizung abgeschaltet und die Wäsche abgekühlt.
Nach etwa 10 Minuten ist der Programmablauf beendet.
Wichtig
Es wird empfohlen, die Einfulltur während der Trockenzeit nicht zu öffnen, um den Feuchtigkeitsgrad der Wäsche zu kontrollieren. Da die Wäsche heißt ist, fühlt sie sich feucht an auch wenn sie trocken ist. Warten Sieitte mit der Türoeffnung bis das Programm beendet ist. Soll das Trocknungsprogramm vorzeitig beendet werden, empfehlen wir, vorher grundsätzlich die Abkuhlphase einzuschalten, um Stauwärme im Gerät zu vermeiden.
Nach dem Trocknen
Gerat ausschalten.
Flusensieb reinigen (siehe Seite 13)
Wartung
Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Gerätes aus der Steckdose.
Außenreinigung
Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.
Wichtig: Alkohol, Lösungsmittel und dgl. darüber nicht verwendet werden.
Reinigung der Einfülltur
Reinigen Sie regelmäßige die Tur, um eventuelle Flusen zu entfernen. Somit wird ein perfektes Trocknen gewährleistet.
Reinigung des Flusensiebes
Der Wäschetrockner Funktioniert nur bei gereinigtem Flusensieb einwandfrei. Deshalb muß es nach jedem Trocknungsprogramm vor der Wäscheentnahme kontrolliert und ggf. gereinigt werden. Verwenden Sie dazu ein feuchtes Tuch.
Das Flusensieb kann nicht herausgenommen werden.
Die angesammelte Flusenmenge ist nicht etwas auf die Wäschebeanspruchung im Trockner zurückzuführen; viel mehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen konnen Sie feststellen, wie gering der Anteil im Verhältnis zur getrockten Wäschemenge ist.
Eineige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rateziehen.
Trockner lauft nicht an:
Ist die Tur geschlossen?
Ist die Stromzufahr unterbrochen?
Ist die Sicherung in Ordnung?
Ist der Zeitwahler richtig eingestellt?
Das Trocknungsergebnis ist nicht zufriedenstellt:
- Ist das Flusensieb verstopf?
War die eingestellte Trockenzeit ausreichend?
Wurde der Waschetrockner übermäßig gefüllt? - Werde das Gerät den Vorschriften entsprechend installiert?
Sollten Sie mit ihren Prüfungen zu keinem Resultat und Erfolg kommt, steht Ihnen für die Betreuung Ihres Gerätes ein gut ausgerüsteter, technischer Kundendienst zur Verfügung. Die Anschriften sind im beigepackten Verzeichnis zu finden.
BittegebenSiebeiemermeldungimmeran: vollständige Anschrift,
Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt-bzw.
Serien-Nr. Ihres Gerätes.
These Daten sind dem Typsvild zu entnahmen.
Sommaire
Technische gegevens. 28
De luchtverversing moet tenminste 150m^3 /h können bedragen.
