GEBRUIKSAANWIJZING TD 4110 ZANUSSI

Waarschuwingen en belangrijke adviezen. Blz. 27

Afvalverwerking. 28

Energie-Spaartips. 28

Beschrijving van de machine. 29

Installatie. 30

■ Plaatsen. 30
■ Afvoer van de vochtige lucht. Blz. 30
■ Aanbrengen van een luchtafvoerslang. 30-31
■ Wijzigen van de deurdraairichting. Blz. 32
■ Elektrische aansluiting. 32
■ Verbindingsset. Blz. 32

Bediening. 33

Bedieningspaneel. 33
Droogtijden. 34
■ Praktische tips. 35
■Gebruik. 36

Onderhoud. 37

■ De buitenkant. 37
■ De vuldeur. 37
■ Het filter 37

Eenvoudige storingen. 37

Enkele paragrafen in deze gebruiksaanwijzing zich voorzien van symbolen die de volgende betekenis hebben:

Met de waarschuwingsdriehoek geziven wij aanwijzingen die belangrijk zijn voor uw verilgheid of voor het functioneren van de machine. Let goed op deze aanwijzingen.

Bij dit symbol vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het toestel.

Dit symbol staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het toestel.

Onze bijdrage aan het beschermen van het milieu: wij maken gebruik van kringlooppapier.

Waarschuwingen en belangrijke adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist acheterblijven, dan dient de neue gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kennen beschikken.

• Deze waarschuwingen zijn bedoeld voor uw en andermans verilgheid. U worden geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

INSTALLATIE

Een eventueleoodzakelijkwijziging aan de elektrische huisinstallatie ten behoeve van de installmentie van dit apparatus, mag uitsluitend door een daartoe bevoegd personuuitgevoerd worden.
- Overtuig u ervan dat na de installmente of het verplaatsen het apparaat Niet op het aansluitsnoor staat.
Bij luchtafvoerdrogers is afvoer maar buiten via een gegen regen- en windinslag beschemde doorvoer (door venster of muur) maar buiten de beste afvoermethode.

GEBRUIK

• Gebruik het toestel alleen voor het drogen van huishoudtextiel.
  Schakel na het gebruik algijd de stroomtoevoer uit door, afhankelijk van de wijze van installmentie, de steker uit het stopcontact te nemen of de badkamertrekschakelaar op de UIT-stand te schakelen.
• Met vluchtige stoffen, zoals spiritus, benzine, terpentine en dergelijkke, gereinigde artikelen mogen nicht in de trommeldroger.
• Let erop dat geen benzine- of gasaansteker in de kleding achtergebleven is.
• De glasdeur kan tijdens het gebruik zeer heet worden. Houd kinderen uit de buurt van het apparatusat zolang het in werkig is.
  Als u de deur tijdens het drogen moet openen, dan moet u ervoor zorgen dat u de binnenkant van de deur nicht aanraakt, waar deze zeer heet is.
• Laat de deur op een kier staan indien het apparaat Niet gezbruikt worden. Dat is beter voor de rubbermanchet.
• Het stofffilter dient na elke droogbeurt gereinigd te worden.
  Het apparaat nooit gebruiken als het stofffilter beschadigd is. Dit kan gevaar voor brand opleveren.

SERVICE-REPARATIES

Tracht in geval van een storing of defect, dit apparaat Niet zich te repareren. Laat inspectie- en/ of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant boeogd verklaarde servicedienst en LASTen geen andere dan originele DISTRIBUTIONS onderdelenplaatsen.
- Reparaties welke door nicht-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP SERVICE.

VEILIGHEID

• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen ervan te veranderen.
• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te lately bedieren of als spelgoed te lately gebruiken.
• Het is voor eenklein kind Niet onmogelijk om in de trommel te kruipen. Kleine huisdieren makeen waar zichs een gewoonte van. Hebt u eenklein kind of een huisdier, controller dan eerst en sluit daarna pas de vuldeur.

AFVALVERWERKING

Verpakkingsmaterialiaal

Alle gebruekte verpakkingsmaterialen zijn nicht milieu-onvriendelijk en können zonder gevaar bij het afval worden gezet.

De kunststoffen können hergebruikt worden en hebden de volgende aanduidingen:

PE<=voor polyethyleen
PS<=voor polystyreen

PP<=voor polypropyleen

Het karton=kunt u het Beste in een container voor oud papier deponeren.

ENERGIE-SPAARTIPS

U kunt het energieverbruik van de wasdroger zo laag möglichk houden, door de volgende regels in acht te nemen.

Probeer zo vaak möglichk de machine met de maximaal toegestane hoeveelheid wasgoed te beladen, zie het programma-overzicht op bladzijde 36. Kleine hoeveelheden drogen is alkijd minder economisch.
- De natte was要去 goed gecentrifugeerd zich. Hoe hoger het centrifugeertoerental hoe korter de benodigde droogtijd en dus ook de waarvoor benodigde energia.
Vermijdt overdroging door het zorgvuldig kiezen van het programma resp. van de gewenste droogtegraad. Te droog wasgoed LAST ZICH minder goed strijken.

Oude machine

Informeer bij uw gemeente waar de mogelijkheden voor afvalwerking in uw woonplaats.

• Om de maximale capacititeit van de machine te kuren benutten,kest u wasgoed voor kast- en strijkdroog samen drogen. U stelt dan het programma voor strijkdroog in. Als dat beeindigd is haalt u de strijkdroge wasuit de machine en laat u de rest enige tijd nadrogen.
• Reinigen van de pluizenzeven na iedere droogbeurt voorkomt te lange droogtijden en een hoger energieverbruik.
• De temperatuur in het vertrek waar de droger staat mag,ijdens het in bedrijf zichn, +35^ Niet overschrijden.

Technische gegevens

AFMETINGENhoogte85cm

breedte 60 cm

diepte 57 cm

NETSPANNING/FREQUENTIE 220/230 V/50 Hz

AANSLUITWAARDE 2600 W

ZEKEREN MET MINIMAAL 16 A

CAPACITEIT katoen en linnen 5 kg

synthetica 2,5kg

Dit toestel voldoet aan de EG-richtlijn 89/336 EEG, 73/23 EEG.

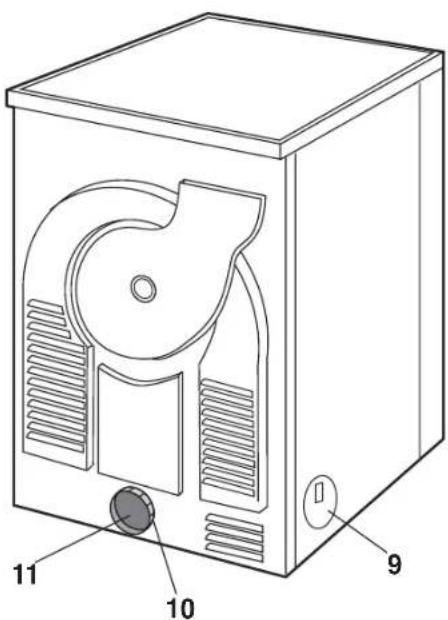

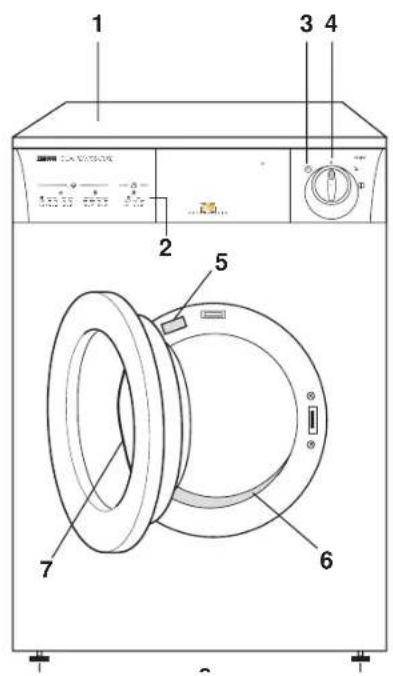

Beschrijving van de machine

1 Werkblad
2 Programmakaart
3 Controlelampje
4 Droogtijdenknop
5 Typeplaatje
6 Filter
7 Deurhandgreep
8 Verstelbare voeten

9 Luchtafvoer aan de zijkanten
10 Adapter
11 Luchtafvoer aan de achterkant

Installatie

Plaatsen

Deze wasdroger vraagt om een goed geventileerd vertrek, sondern het apparaat warme,zerer vochtige lustcht produeert.

De droger要去 voordurend verse lucht aan konnen zuigen. Zodoende要去 u ervoor zorgen dat het rooster aan de achterkant Niet door obstakels in z^ ventilatiefunctie belemmerd kan worden.

De ruimte rondon de wasdroger moet zo veel mogelijk stofvrij gehonden worden.

De droger moet zo goed möglichk horizontally staan. Daartoe kurz u de stelvoeten aan de voorkant verdraaien. Hoe beter uitgericht, hoe minder geluid.

De voeten mogen nicht verwijderd worden.

Bij onvoldoende ventilatie kan zich een opeenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.

Onder de bodem van de machine要去 een vrijluchtstroming gewaarborgd zich. Hoogpolig tapijt, bijvoorbeeld, kan de luchtstroom belemmeren, wat demachine schade toe kan brengen.

Belangrijk: De temperatuur in het vertrek waar de droger staat mag tijdens de werkung, +35^ C Niet overschrijden.

Afvoer van de vochtige lucht

De luchtafvoer kan zowel aan een,zijkant als aan de achterkant plaatsvinden.

De Niet gebruike openings要去en afgesloten worden.

Aanbrengen van een luchtafvoerslang

De beste methode om het vocht kwijt te raken is een afvoer maar buiten. Daarvoor gebruikt u een flexibele afvoerslang van 100mm welke u door middel van de meegeleverde adapter A op een van de afvoeropeningen aansluit. De afvoerslang is met de machine meegeleverd.

Om de afvoerslang aan te brengen trekt u de adapter-ring uit de afvoeropening aan de achechterkant van de machine en schroef u deze ring op de afvoerslang. Druk de adapter-ring in de afvoeropening tot hij goed vastzit.

Hoe langer de slang en hoe kouder het vertrek, hoe groter de kans is dat in de slang vocht tot water condenseert. U knot voorkomen dat het water zich ergens in de slang verzamelt of möglichk zichs terug in de droger loopt: priek een gaatje (3 mm) in het laagste punt van de slang en zet of hang er een bakje onder (zie figuur punt «B»).

Houd de slang zo kort möglichk en met zo weinig möglichk bochten. Een erg lange slang beinvloedt de werkking van de wasdroger nadelig en geeft kans op vorming van condenswater binnen de slang.

Sluit de afvoerslang Niet op een bestaand kanaal aan.

De andere kant van de slang sluit u aan op een muur of vensterdoorvoer. Dat doet u zodanig dat er geen regenwater in kan lopen; dus overkappen ofaar buite toe omaaagRCTien.

Beveiligingen gegen regen- en windinslag in doorvoeren bestaan meestal uit beweegbare klepjes of lamelletjes. Ze können bij sterke wind dichtslaan, of na verloop vanijd Nieteer open gaan (roest, vuil). Dan heb u een afvoerprobleem, letkaar dus op.

Is het vertrek op een sterke centrale afzuiging aangesloten, dan kan die afzuiging problemenveroorzaken. Is de benodigde droogtijd veel te lang, schakel de afzuiging dan uit of sluit het afzigurooster af tijdens het in werkig+zijn van de droger.

Indien de droger tussengebouwd wordt, overtuigt u zich er dan van dat de afvoerslang nicht geknikt kan raken.

Bij een gedeeltelijk geknikte of beknelde slang za de benodigde droogtijd toenemen en daarmee ook het energieverbruik.

Bij een totaal geblokkeerde slang schakelt een interne beveiliging gegen oververhitting het verwarmproces automatischuit. Raadpleeg in dit geval ELGROEP FABRIEKSSERVICE.

Wijzigenvandedeurdraairichting

Het kan wenselijk zijn om de draairichting van de deur om te keren. Bijvoorbeeld,ondat de wasdroger op of naast de wasautomaat staat.

Deze wijziging mag uitsluitend door een daartoe bevoegt personuuitgevoerd worden.

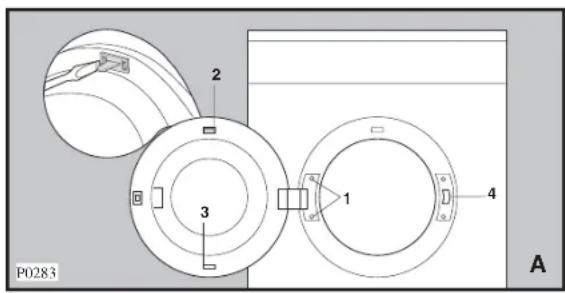

• Verwijder de deur, compleet met scharnier, door de beide schroeven (1) los te draieren. Fig. A.
• Druke twee vleugeltjes van de schakelstift (2)
  naar elkaar toe en trek de schakelstift uit de deur (fig. A). Doe hetzelfde met de dummy (3).
  Breng nu de schakelstift (2) en de dummy (3) op de tegenover gestelde plaats, wee aan (fig. B). Overtuig u ervan dat de vleugeltjes klikken.
• Verwijder de kunststof afdekplaat (4), door middel van de beiden schroeven (fig. A). Monteer deplaat op de tegenovergestelde plaats (fig. B).
  Monteer de deur. Draai de schroeven (1) goed vast (fig.B).

Elektrische aansluiting

De machine is gebouwd voor 220-230 V/50 Hz en voorzien van een drie-aderig aansluitsnoor en stekker met aardcontacten.

De stekker mag u uitsluitend plaatsen in een stopcontact met randaarde; de machine dient deugdelijk geaard te zich.

Het aansluitsnoor mag u Niet verlengen. Indien het snoer te kort blijkt teijken,That door uw installeur dan een langer snoer aan de machine monteren of het stopcontact verplaatsen.

Het gebruik van een verlengsnoer of kabelhaspel is nicht toegestaan.

In bad- of doucheruiimten moet doorgaans een zogeheten "vaste aansluiting" gemaakt worden; raadpleeg uw installmenter.

De fabrikant is Niet aansprakelijk voor schade of letsel, ontstaan door het Niet voldoen aan bovenstaande veiligheidsvoorschriften.

Bediening

Bedieningspaneel

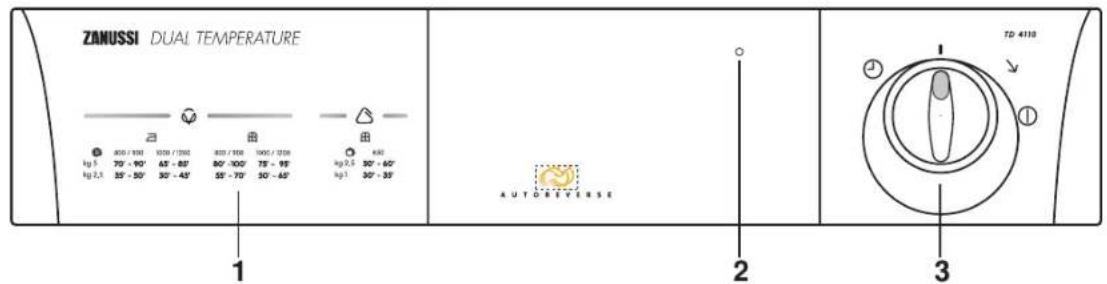

1 Programmakaart

Op deze kaart vindt u richtlijnen voor de in te stellen droogtijden.

2 Controleampje

Het lampje gaat branden wanner de machine in bedrijf is en gaat uit aan het einde van het programme.

3 Droogtijdenknop

De tijd Klok is in twee sectoren opgedeeld:
Een sector met een normale (hoge) droogtemperatuur, instelbaar tot 150 minutes. De normale temperatuur gebruikt u voor katoen en linnen.

Een sector met verlaagde droogtemperatuur instelbaar tot 100 minutes. De verlaagde temperatuur gekrukt u voor synthetica en fijn was.

U mag de knopuitsluitend rechtsom draaien. Heeft u in de verkeerde sector ingesteld, dan nicht terugdraaien maar wee rechtsom.

De droogtijd hangt af van verschillende factoren:

centrifugeertoerental
— gewenste droogtegraad
soort wasgoed
-vulgewicht

Afkoelfase

Bij het instellen van korte droogtijden moet u er rekening mee houden dat de machine de laatste 10 minutes met koude lucht werkt. Daarmee worden zowel wasgoed als machine afgekoeld.

De programmastand van voor het luchten van kledingstukken die u anders enigeijd buitengehangen zou hebben, gezrukt worden.

Droogtijden

Katoen en linnen. Kies een tijsdsduur in de sector tot 150 minutes.

Droogtegraad Centrifugeertoerental Belading in kg Tijdsduur in per minuut drooggewogen min bij hoge van wasautomaat wasgoed temperatuur
Strijkdroog	800/900	5 70-90
		2,5 35-50
	1000/1200	5 65-85
		2,5	30-45
Kastdroog	800/900	5 80-100
		2,5	55-70
	1000/1200	5 75-95
		2,5	50-65

Synthetica. Kies een tijsdsduur in de sector tot 100 minuten.

Droogtegraad Centrifugeertoerental Belading in kg Tijdsduur in per minuut drooggewogen min bij lage van wasautomaat wasgoed temperatuur
Kastdroog	650	2,5 50-60
		1 30-35
Strijkdroog	650 2,5 40-50

Hoe hoger het centrifugeertoerental van uw wasautomaat, hoe korter u de tijsduur kutkiezen. Indien uw wasautomaat met minder dan 800 t/min centrifugeert, adviseren wij u een losse centrifuge van 2800 t/min te gebruiken alvorens u het wasgoed in de droger doet.

De droogtijden in deze tabel zichn slechts een richtlijn om mee te beginnen.

Na enigeijd weet u precies hoeveelijd nodig is om een bepaalde wasaar wens te drogen. Begin met wat te krappe tijden, anders komt u er nooit acheer wat juist goed is. Bovendien is "overdrogen" slecht voor de textielvezels. Is het wasgoed na beeindiging van het programma nog te vochtig, dan kan nagedroogd worden. Hiervoor het droogprogramma opnieuw instellen.

Belading

Eigenlijk zou u het wasgoed steeds要去en wegen. Wegen is omslachtig, waarom geen wij u een ander hulpmiddel:

katoen en linnen: volle belading, maar nicht proppen
synthetica: halfvolle belading
- fjne was: énderde van de trommel

Bij een gemengde belading (katoen en synthetica) adviseren wij om de droogtijd 10 minuten langer te kiezen dan de aanbevolen droogtijd voor synthetica.

i Praktische tips

Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt, die in de programmatabel vermeld staan. Een volgepropte trommel leidt tot onregelmatige droging en te lange droogtijd, waardoor ook het energieverbruik onnodig toeneemt. Kleine hoeveelheden drogen is alkijd minder economisch. Onderstaande aanwijzingen+kennen u daarbij helpen:

badjas 1200 g

beddelaken 500g

blouse 100g

dekbedovertrek 700 g

handdoek 200 g

herenoverhemd 200 g

kussensloop 200 g

Nachthemd/pyjama 200-500 g

undergoed 250g

tafellaken 200-300 g

theedoek 100 g

werkjas 300-600 g

Belangrijk:

Bijzonder tere weefsels, bijv. gordijnen van synthetische gezels, wol, zijde, textiel met metalen versieringen, nylons, große stukken wasgoed zoals anoraks, doorgestekte dekens, sloapzakken en ekbedden mogen nicht in de machine gedroogd worden.

Ook artikelen die sponsachtig rubber bevatten mogen nicht in de droger. Hieronder worden geen elastisch gemaakte kleding verstaan, maar wel bijvoorbeeld, de rubberachtige rug van een kleedje.

Wol en gedeeltek!k swollen artikelen konnen krimpen en/of verwilten. Wij adviseren u met klem deze artikelen Niet in de trommeldroger te drogen

• Controller zorgvuldig of het wasgoed geschikt is om machinaal gedroogd te worden. Aanwijzingen waarvoor vindt u op het textielbehandelingsetiket. De volgende symbolen zijn van belang voor het drogen:

mag machinaal gedroogd worden
normaal drogen (normale temperatuur)
Voorzichtig drogen (lage temperatuur)
mag nicht machinaal gedroogd worden

• Overtuig u ervan dat borst- of broekzakken leeg zich. Keer kleding met borst- en broekzakken met ditke zomen binnenstebuiten, op deze manier voorkomt u zoveel möglichn onregelmatie droging.
• Dekbedovertrekken en kussenslopen dichtmaken, anders verzamelen zich hierin Kleinere wasstukken. Ritssluitingen en haak-oogsluitingen dichtdoen, losse banden en ceintuurs samenknoopen.
• Het wasgoed voor het drogen goed centrifugeren.
  Sorteer uw wasgoed volgens textielsoort endroogtegraad.
  Voorkom overdroging door het zorgvuldig kiezen van de droogtijd, zo verkrijgt u de gewenste droogtegraad. Te droog wasgoed LAST ZICH MINDER goed stijken.
• Om het staatisch worden (knetteren en kleven) van synthetisch wasgoed te voorkomen, adviseren wij u in de wasautomaat een wasverzachter te gebruiken.
  Tricot kan iets krimpen. Deze textielsoort nicht overdrogen. Bij de aanschaf rekening honden met het feit dat deze textiel, al waar gelang de kwaliteit, krimpt.
• Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij ditke kragen, manchetten en zomen. U kunt deze kledingstukken nadrogen, hierbij de machine op minstens 20 minutes instellen.

i Gebruik

Vór de eerste ingebruikname adviseren wij u de trommel met enkele lichtvochtige, schone doeken te vullen en de machine circa 20 minutes te lately werken. Hierdoor worden eventuele vettrige of stoffige restanten van het productieproces verwijderd.

Volgorde van handelen

Het toestel aansluiten.
Het wasgoed in de machine doen.
Deur sluiten.
137 Droogtijdenknop rechtsom op de gewenste tijsduur en in de gewenste sector draaien, hierna start de machine.

Is de ingestelde tijd bereikt, dan schakelt de verwarming automatisch uit en begint de afkoelfase (positie die ongeveer 10 minuten duurt.

Belangrijk

Wij raden u af de deur tussentijds te openen om te controleren of het wasgoed al droog is. Het warme wasgoed lijkt nog vochtig ook als het droog is. Wacht op het einde van de droogtijd om de deur te openen.

Als het droogprogramma onderbroken moet worden, zet u de droogtijdenknop op stand wacht u op het einde van de afkoelfase voordat u de deur opent. Op deze manier voorkomt u dat zich in het apparaat teveel warmte ophoopt.

Na het drogen

Toestel uitschakelen.
Het stofffilter reinigen (zie blz. 37)

Onderhoud

Neem de steker uit het stopcontact of trek, indien van toepassing, de trekschakelaar op UIT.

De buitenkant

De buitenkant van de machine kut, u, maar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op.

Nalappen met schoon water en daarna droogzemen.

Belangrijk: Gebruik nooit spiritus, terpentine en dergelijk oplosmiddelen.

De vuldeur

Verwijder regelmatig eventuele Plains dat zich aan de binnenkant van de vuldeur en de sponning gehecht heeft.

Het filter

Vóor u een neue lading wasgoed gaat drogen, moet het filter beslist schoon+zijn. Verwijder het viltachtige stof met een vochtige doek.

Het filter kan nicht uitgetrokken worden.

Verbaast u zich nicht over de hoeveelheid fjn pleas. Dit pleas ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het worden door de wind wegbeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt.

Eenvoudige storingen

Het is de moeite waard om vór u de servicedienst belt, even de volgende punten te controleren:

De vuldeur is nicht goed gesloten.
- De groepzekering is defect of uitgeschakeld. Probeerde u de droger te starten verwijl de wasautomaat ook (opdezelfde groep) AAN staat? Dat kan doorgaans pas zodra de wasautomaat aan het spoelen toe is.
Er is geen tijsduur ingesteld.

De was worden nicht goed droog

• Het filter is verstopt.
  De droogtijd is te krap ingesteld.
  De trommel is te vol.
• De installmentie (plaats, afvoer) is nicht goed. Zie het betreffende hoofdstuk.

Kunt u de storing nicht zichl okaliseren en verhelpen, belt u dan de servicedienst.

Houd het modelnummer en het productnummer bij de hand; de serviceddienst zal erom vragen.
