Soort product	Condensdroger
Merk	Zanussi
Model	ZDHN772CW
Afmetingen (H x B x D)	850 x 596 x 623 mm (max 650 mm)
Diepte met open deur	1084 mm
Breedte met open deur	945 mm
Netto gewicht	Ongeveer 40 kg (schatting)
Trommelvolume	118 L
Maximaal laadvermogen	7 kg
Elektrische voeding	230 V / 50 Hz
Totaal vermogen	800 W
Energielabel	A++
Jaarlijks energieverbruik	210,7 kWh
Geluidsniveau	66 dB
Koelmiddel	R290 (propaan), 0,140 kg
Droogprogramma's	Katoen Eco, Katoen Zeer droog, Katoen Kastdroog, Katoen Strijkdroog, Synthetisch, Fijnwas, Timer, Opfrissen, Strijklicht, Sportkleding, Denim, Linnen, EasyDry Mix
Opties	Timer, Uitgestelde start (30 min tot 20 uur), Draaiing, Anti-kreuk (verlengbaar tot 90 min)
Kinderbeveiliging	Ja, toetsenvergrendeling

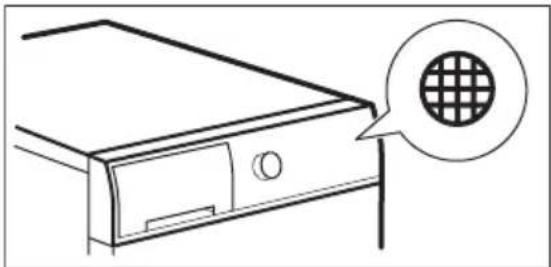

Filter reinigen	Na elke cyclus, met de hand of met stofzuiger
Condensor reinigen	Regelmatig, met beschermende handschoenen
Toegestane omgevingstemperatuur	+5 °C tot +35 °C (optimaal 18-25 °C)
Beschermingsklasse	IPX4

Veelgestelde vragen - ZDHN772CW ZANUSSI

Wat is het maximale laadvermogen van de Zanussi ZDHN772CW condensdroger?

Het maximale laadvermogen is 7 kg voor katoen en standaardprogramma's. Voor synthetische of delicate stoffen is het maximale laadvermogen lager (bijv. 3,5 kg voor synthetisch). Houd altijd de limieten in het programmaoverzicht aan.

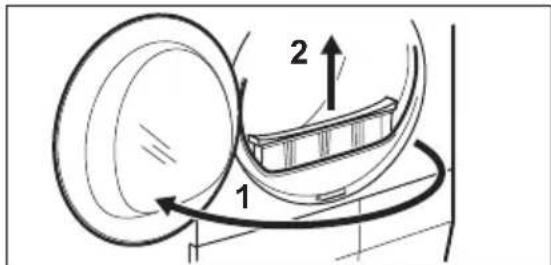

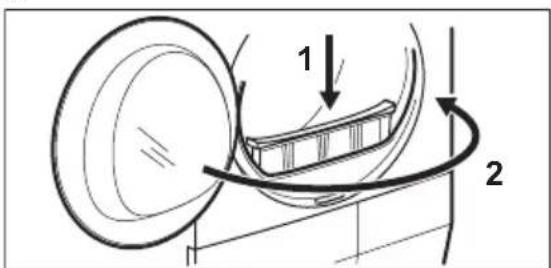

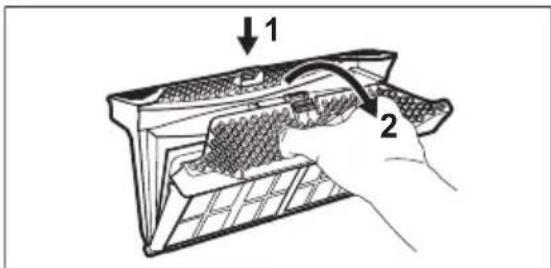

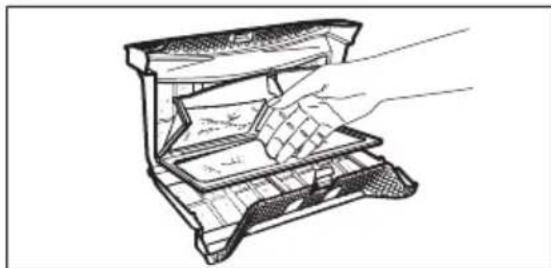

Hoe reinig ik het pluizenfilter?

Reinig het hoofdfilter na elke cyclus. Open het filter, verwijder het pluis met de hand of gebruik een stofzuiger. Was het filter niet met water. Een verstopt filter verlengt de cycli en verhoogt het energieverbruik.

Wat te doen als de droger een foutcode E5A weergeeft?

De code E5A geeft een overbelasting van de motor aan. Dit kan komen door te veel wasgoed of wasgoed dat vastzit in de trommel. Zet het apparaat uit, verwijder het wasgoed en start een geschikt programma opnieuw. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

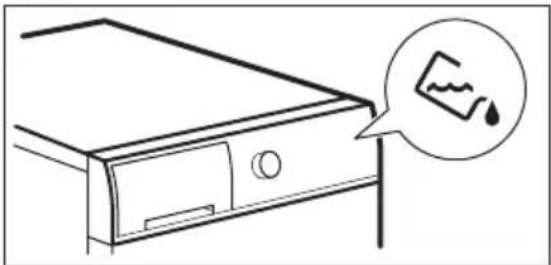

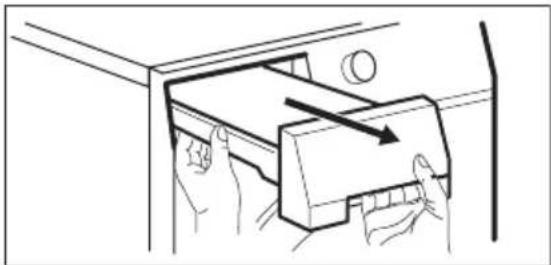

Kan het water uit de condensopvangbak worden gebruikt?

Ja, het water uit de condensopvangbak kan worden gebruikt voor stoomstrijken, nadat u de resten hebt verwijderd. Gebruik het niet voor menselijke of dierlijke consumptie.

Hoe stel ik de restvochtigheidsgraad van het wasgoed in?

Selecteer een programma, wacht 8 seconden en druk tegelijkertijd op de toetsen Timer en Uitgestelde start om de instellingen te openen. Gebruik de toets Start/Pauze om te kiezen tussen zeer droog, droger of standaard. Bevestig door dezelfde toetsen 2 seconden ingedrukt te houden.

Wat is het jaarlijkse energieverbruik van de ZDHN772CW?

Het jaarlijkse energieverbruik is 210,7 kWh op basis van 160 standaardcycli voor katoen. Het programma Katoen Eco is het meest efficiënt voor het drogen van katoen.

Hoe activeer ik de kinderbeveiliging?

Selecteer een programma en wacht ongeveer 8 seconden. Druk tegelijkertijd op de toetsen Timer en Anti-kreuk tot het lampje van de kinderbeveiliging gaat branden. Om uit te schakelen, herhaalt u de handeling.

Wat te doen als het programma niet start?

Controleer of de deur goed gesloten is, het filter op zijn plaats zit en de stekker in het stopcontact zit. Druk op de toets Start/Pauze. Als het lampje knippert, raadpleeg dan de foutcodes in de handleiding.

Welke textielsoorten mogen niet in dit apparaat worden gedroogd?

Droog geen ongewassen artikelen, artikelen die rubberschuim bevatten, rubber, brandbare stoffen (olie, oplosmiddelen) of stoffen met etiketten die drogen in de droger verbieden. Delicate artikelen zoals wol of natuurzijde kunnen een specifiek programma vereisen.

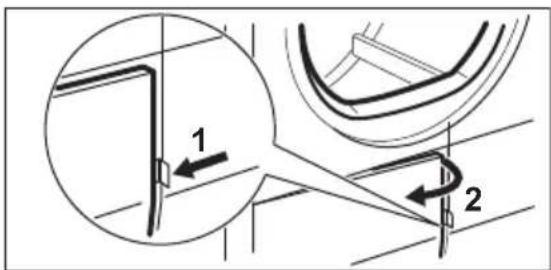

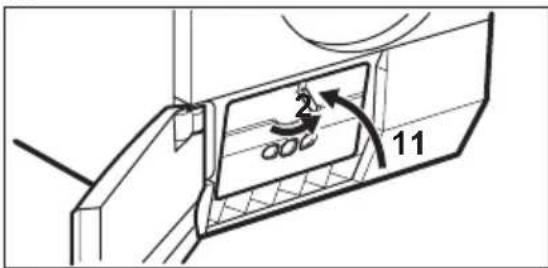

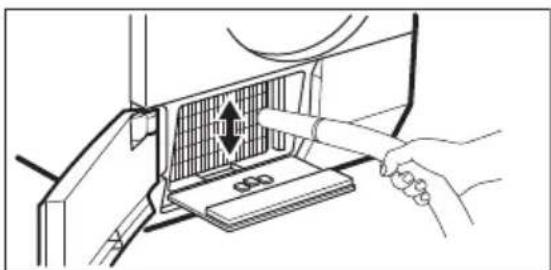

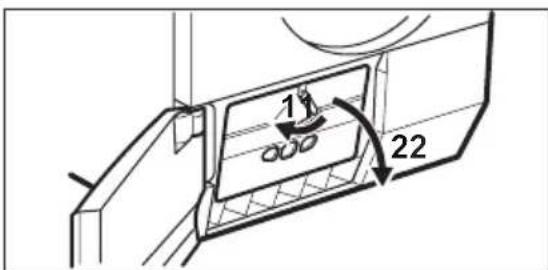

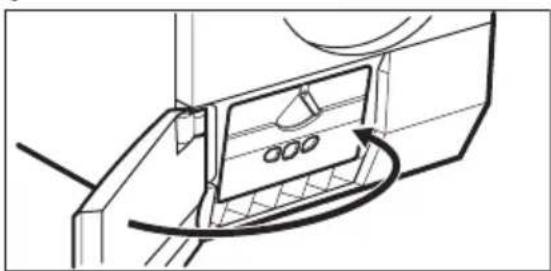

Hoe reinig ik de thermische condensor?

Open het klepje van de condensor (knop onderaan het apparaat), verwijder het deksel en reinig voorzichtig de metalen oppervlakken met een zachte spons of stofzuiger. Draag beschermende handschoenen om letsel te voorkomen. Raak de metalen oppervlakken niet met blote handen aan.

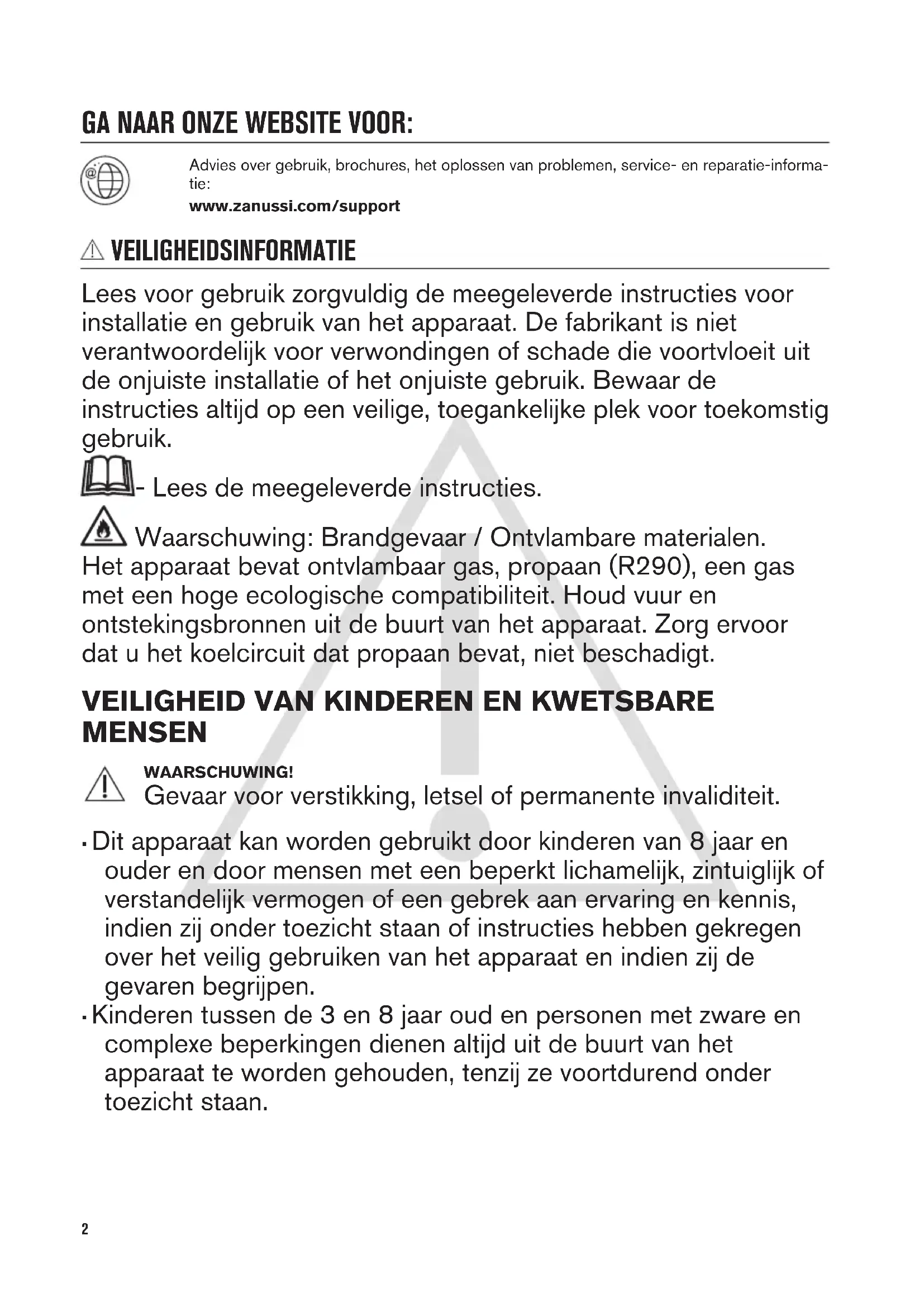

GEBRUIKSAANWIJZING ZDHN772CW ZANUSSI

NL Gebruiksaanwijzing 2 Droogautomaat

Lees voor gebruik zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

• Lees de meegeleverde instructies.

Waarschuwing: Brandgevaar / Ontvlambare materialen.

Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, niet beschadigt.

VEILIGHEID VAN KINDEREN EN KWETSBARE MENSEN

WAARSCHUWING!

Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen.
• Kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderen jonger dan 3 jaar dienen, tenzij zij voortdurend onder toezicht staan, bij het apparaat uit de buurt te worden gehouden.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• Houd reinigingsmiddelen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open staat.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

ALGEMENE VEILIGHEID

• De specificatie van dit apparaat niet wijzigen.
• Als de droogautomaat bovenop een wasautomaat wordt geplaatst, gebruik hiervoor het tussenstuk. De stapelkit, beschikbaar bij uw erkende verkoper, mag uitsluitend gebruikt worden met het apparaat dat vermeld is in de instructies, die bij het accessoire geleverd worden. Lees deze aandachtig alvorens het accessoire te monteren (raadpleeg de montagebrochure).
• Het apparaat kan losstaand of onder het aanrecht in de keuken met correcte ruimte worden gemonteerd (raadpleeg de montagebrochure).
• Installeer het apparaat niet achter een vergrendelbare deur, een schuifdeur of een deur met een scharnier aan de tegenovergestelde zijde, waardoor de deur van het apparaat niet volledig geopend kan worden.
• De ventilatieopeningen in de onderkant mogen niet worden afgedekt door tapijt, een mat of andere soorten vloerbedekking. WAARSCHUWING: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdschakelaar, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat de stekker toegankelijk is na de installatie.
• Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van ongewenste gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.
• WAARSCHUWING: Installeer het apparaat niet in een omgeving zonder luchtuitwisseling.

Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, niet beschadigt.

• WAARSCHUWING: Houd de ventilatieopeningen vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen. WAARSCHUWING: Let op dat u het koelcircuit niet beschadigt.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon dit vervangen om gevaarlijke situaties met elektriciteit te voorkomen.
• Overschrijd het maximale laadvermogen van 7 kg niet (raadpleeg hoofdstuk "Programmaschema").
• Het apparaat mag niet worden gebruikt als de artikelen verontreinigd zijn met industriële chemische reinigingsmiddelen.
• Veeg eventuele pluisjes of verpakkingsafval die zich rondom het apparaat hebben opgehoopt, weg.
• Laat het apparaat niet zonder filter werken. Reinig het pluisfilter voor of na elk gebruik.
• Droog geen ongewassen artikelen in de wasdroger.
• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen alvorens in de was/droogcombinatie te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberen binnenkant en

kleding of kussens met een vulling van schuimrubber dienen niet in de was/droogcombinatie te worden gedroogd.

• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals aangegeven in de instructies van de fabrikant van het product.
• Verwijder alle voorwerpen uit artikelen die een ontstekingsbron kunnen zijn, zoals aanstekers of lucifers.
• WAARSCHUWING: Stop een wasdroger nooit voor het einde van de droogcyclus, tenzij alle artikelen snel verwijderd en uitgespreid worden, zodat de warmte verdwijnt.
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat je onderhoudshandelingen verricht.

VEILIGHEIDSVOORSCHRIFTEN

INSTALLATIE

Waarschuwing: Brandgevaar / Ontvlambare

materialen.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Installeer het apparaat niet in een omgeving zonder luchtuitwisseling. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, niet beschadigt.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Installeer of gebruik het apparaat niet op een plek waar de temperatuur onder 5°C of boven 35°C kan komen.
• Zorg ervoor dat de vloer van de plaats waar u het apparaat installeert, vlak, stabiel, hittebestendig en schoon is. Zorg dat er lucht tussen het apparaat en de vloer kan circuleren.
• Houd het apparaat tijdens het verplaatsen altijd verticaal.
• De achterkant van het apparaat moet tegen een muur worden geplaatst.
• Als het apparaat op zijn permanente plaats wordt geplaatst, moet u nagaan of het waterpas

staat. Is dit niet het geval, stel de stelpootjes hier dan op af.

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Raak de stroomkabel of stekker niet aan met natte handen.

GEBRUIK

WAARSCHUWING! Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

Waarschuwing: Brandgevaar / Ontvlambaar materiaal. Het apparaat bevat ontvlambaar gas,

propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, niet beschadigt.

• Dit apparaat is uitsluitend bestemd voor (binnenshuis) huishoudelijk gebruik.
• Droog geen beschadigde (geschuurde, gerafelde) kleding met vulling of voering.
• Indien wasgoed is gewassen met een vlekkenverwijderaar, dient er een extra spoelcyclus te worden uitgevoerd voordat u gaat drogen.
• Droog uitsluitend textiel dat in het apparaat mag worden gedroogd. Volg de instructies op het wasvoorschrift in de kleding.
• Het gecondenseerde/gedistilleerde water mag niet worden gebruikt voor het bereiden van eten en drinken. Het kan gezondheidsproblemen veroorzaken bij mensen en dieren.
• Ga niet op de open deur zitten of staan.
• Droog geen druipnatte kleding in het apparaat.

ONDERHOUD EN REINIGING

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

Waarschuwing: Brandgevaar / Ontvlambare

materialen. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, niet beschadigt.

• Gebruik geen waterstralen en stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Wees voorzichtig bij het reinigen van het apparaat om schade aan het koelsysteem te voorkomen.

COMPRESSOR

WAARSCHUWING! Risico op schade aan het apparaat.

• De compressor en het systeem in de droogautomaat is gevuld met een speciaal middel dat vrij is van fluor-chloorkoolwaterstoffen. Dit systeem moet goed

gesloten blijven. Schade aan het systeem kan lekkage tot gevolg hebben.

SERVICE

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik alleen originele reserveonderdelen.
• Met betrekking tot de lamp(en) in dit product en reserve lampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

VERWIJDERING

WAARSCHUWING! Gevaar voor letsel of verstikking.

Waarschuwing: Brandgevaar / Risico op

materiële schade en schade aan het apparaat.

Haal de stekker uit het stopcontact en koppel het apparaat los van de watertoevoer. - Snijd het netsnoer vlak bij het apparaat af en gooi het weg. - Het apparaat bevat brandbaar gas (R290). Neem contact op met uw plaatselijke overheid voor informatie m.b.t. de correcte afvalverwerking van het apparaat. - Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in de trommel vast komen te zitten. - Gooi het apparaat weg conform de lokale voorschriften voor de verwijdering van elektrische en elektronische apparatuur (AEEA).

EENVOUDIGE START

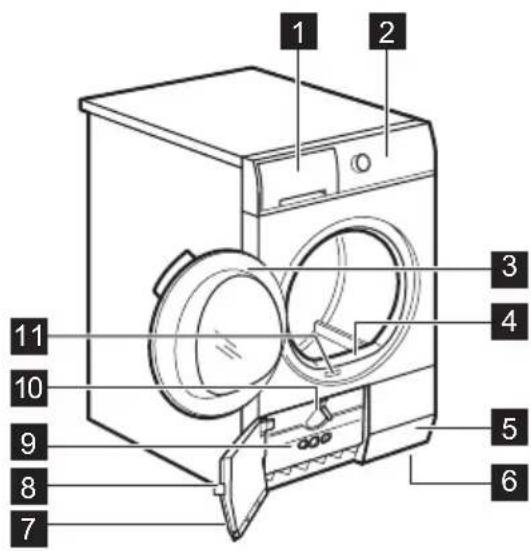

PRODUCTBESCHRIJVING

Waterreservoir 2 Bedieningspaneel 3 Deur van het apparaat 4 Primaire filter 5 Luchtcirculatiesleuven 6 Verstelbare pootjes 7 Deur van de warmtewisselaar 8 De knop om de deur van de warmtewisselaar te openen 9 Filterafdekking van de warmtewisselaar 10 De knop om de deksel van de warmtewisselaardeur te vergrendelen 11 Typeplaatje

Voor het gemak van het wassen van het wasgoed of het eenvoudig installeren is de deur omkeerbaar (zie aparte folder).

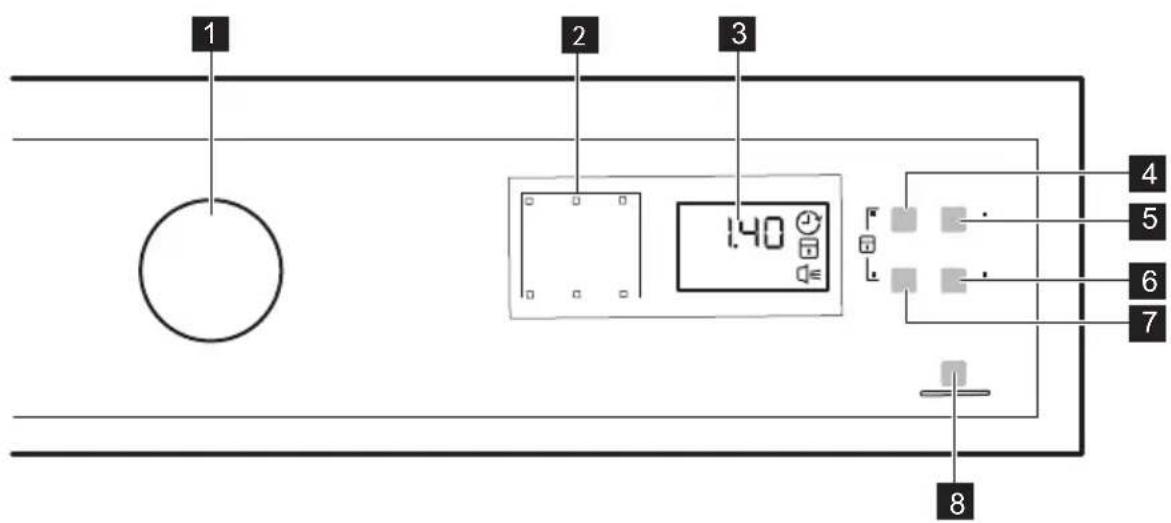

BEDIENINGSPANEEL

1 Programmaknop en IT-schakelaar 2 Indicatielampjes 3 Weergave 4 Droogtijd tiptoets

5 Startuitstel tiptoets 6 Reverse Plus tiptoets 7 Anti-kreuk+ tiptoets 8 Start/Pauze tiptoets

Druk op de tiptoetsen met je vinger aan in het gebied met het symbool of de naam van de optie. Draag geen handschoenen bij het aanraken van het bedieningspaneel. Zorg ervoor dat het bedieningspaneel altijd schoon en droog is.

Indicatielampjes

Indicatielampjes Beschrijving
XXX	Droogfase
♀	Afkoelfase
国	Anti-kreukbeveiligingfase
↓	Condensator (Condenser)
∅	Waterreservoir
◎	Filter
◎	Startuitstel
园	Kinderbeveiliging
△=	Geluidssignalen
2.00	Programmaduur
10:2.00	Duur droogtijd
30:20h	Duur van startuitstel

PROGRAMMATABEL

Programma	Belading 1)	Eigenschappen / textielsoort2)
3) Katoen Eco	7 kg	Cyclus die gebrukt要去 worden om katoen tot het niveau "klaar voor de linnenkast" te drogen, met maximale energiebesparing.	/ ② ①
Katoen Extra Droog	7 kg Droogiveau: extra droog.		/ ② ①
Katoen Kastdroog	7 kg	Cyclus gedefinieerd om alle soften katoen te doen en ze staat voor bewaren te make (droog voor de linnen-kast).	/
Katoen Strijkdroog	7 kg Droog niveau: geschikt voor strijken.	/
Synthetica Extra Droog	3,5 kg Droog niveau: extra droog.	/
Synthetica Kastdroog	3,5 kg Droog niveau: kastdroog.	/
Fijne was 4 kg		Fijne weefsels zoals viscose, rayon, acryl en melingen waarvan.	/
Droogtijd 5 kg		Met dit programma kun je de optie Droogtijd gebruiken en de duur van het programma instellen. De droogtijd dient voldoende te+zijn voor de lading, bijv. 2aar voor 5 kg katoen.	/
Opfrissen 1 kg		Om textiel fris te make die lang in de kast gelegen hebben.
Strijkvrij	1 kg (of 5 overhem-den)	Easy care stoffen waarvoor minimaal strijken nodig is. De droogresultaten+kunnen per weefsel verschillen. Schud de dingen goed door elkaar voordat je ze in de machine stopt. Als het pro-gramma voltooid is, verwijder je de dingen en gebruik je er een hanger voor.	/
Sportswear 2 kg		Sportkleding, dunne en lichte weef-sels, microvezel, polyester.	/
Denim 7 kg		Vrijetijdskleding zoals jeans, sweat-shirts van verschillende materiaaldik-tes (bijv. bij de nek, manchetten en na-den).	/
Beddengoed 3 kg		Bedlinnen zoals lakens voor een een-persoonsbed en voor een tweeper-soonsbed, kussens, overtrekken.	/
EasyDry Mix 3 kg		Katoen en synthetische stoffen. Pro-gramma voor lage temperaturen. Behoedzaam programma met warmelucht.	/◎◎

1) Het maximale gewicht heeft betrekking op droge producten. 2) Zie voor de betekenis van stoflabels het hoofdstuk HINTS EN TIPS: Wasgoed Voorbereiden. 3) Het Katoen Kastdroog ECO programma is het "standaard katoenprogramma" volgens Commissieverordening EU Nr. 392/2012. Het is geschikt voor het drogen van normaal nat katoenen wasgoed en is het meest energiezuinige programma voor het drogen van vochtig katoenen wasgoed.

OPTIES

DROOGTIJD

Deze optie is alleen van toepassing op het Droogtijd programma. U kunt de duur van het programma instellen tussen 10 minuten en 2 uur. De instelling van de duur heeft betrekking op de hoeveelheid wasgoed in het apparaat.

We raden je aan om een korte duur in te stellen voor kleine hoeveelheden wasgoed of voor slechts één artikel.

droogfase draait de trommel van tijd tot tijd om te voorkomen dat het wasgoed kreukt. Het wasgoed kan tijdens de anti-kreukfase worden verwijderd.

REVERSE PLUS

Om delicate en temperatuurgevoelige stoffen te drogen (bv. acryl, viscose). Deze functie helpt ook om de kreukels in het wasgoed te verminderen.

Voor stoffen met het symbool op het wasvoorschrift.

ANTI-KREUK+

Verlengde anti-kreukfase (30 minuten) op het einde van de droogcyclus, tot 90 minuten. Na de

OPTIETABEL

Programma's1)	Anti-kreuk+ Droogtijds Reverse Plus
Katoen Eco	■
Katoen Extra Droog	■ ■
Katoen Kastdroog	■ ■
Katoen Strijkdroog	■ ■
Synthetica Extra Droog	■ ■
Synthetica Kastdroog	■ ■

Programma's1)	Anti-kreuk+ Droogtijd Reverse Plus
Fijne was
Droogtijd
Opfrissen
Strijkvrij
Sportswear
Denim
Beddengoed
EasyDry Mix

1) U kunt naast het programma ook een of meer opties instellen. Druk op de bijbehorende tiptoets om deze in of uit te schakelen.

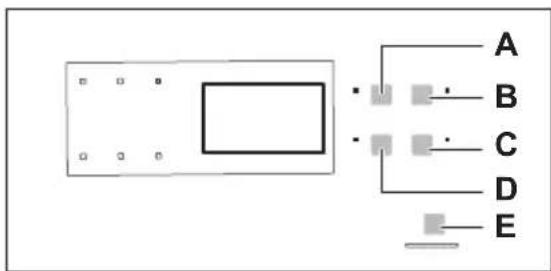

INSTELLINGEN

A. Droogtijd tiptoets B. Startuitstel C. Reverse Plus tiptoets D. Anti-kreuk+ tiptoets E. Start/Pauze tiptoets

KINDERSLOTFUNCTIE

Deze optie voorkomt dat kinderen met het apparaat spelen terwijl een programma in werking is. De programmaknop en de tiptoetsen zijn vergrendeld.

Enkel de UIT-schakelaar is ontgrendeld.

De kinderslottoptie inschakelen:

1. Gebruik de programmakeuzeknop om een programma te kiezen.
2. Wacht ongeveer 8 seconden.
3. De tiptoetsen (A) en (D) tegelijkertijd ingedrukt houden. Het indicatielampje kinderslot gaat branden:

Het indicatielampje kinderslot gaat branden:

U kunt het kinderslot tijdens een programma uitschakelen. Houd dezelfde tiptoetsen ingedrukt totdat het lampje voor het kinderslot uit gaat.

AFSTELLING VAN DE RESTERENDE VOCHTGRAAD VAN HET WASGOED

Het wijzigen van de standaardgraad van het restvocht van het wasgoed:

1. Gebruik de programmakeuzeknop om een programma te kiezen.
2. Wacht ongeveer 8 seconden.
3. Houd (A) en (B) tegelijkertijd ingedrukt.

Eén van deze lampjes gaat branden:

. maximum droge wasgoed . C0= droger wasgoed . het standard droge wasgoed

1. Blijf op de toets (E) drukken totdat het indicatielampje van het correcteiveau aan gaat.
2. Houd de toetsen (A) en (B) gedurende ongeveer 2 seconden tegelijk ingedrukt om de aanpassing te bevestigen.

ZOEMER AAN/UIT

Voor het deactiveren of activeren van de geluidssignalen drukt u twee seconden lang op de toetsen (B) en (C) gelijktijdig ingedrukt.

De achterste trommelvergrendelingen worden automatisch verwijderd als de droogautomaat voor de eerste keer geactiveerd worden. U hoort misschien wat lawaai.

Het wordt ten zeerste aanbevolen om elk programma voor de eerste keer te starten zonder de lading gedurende een paar seconden om er zeker van te zijn dat de achterste trommelvergrendelingen op de juiste manier verwijderd worden.

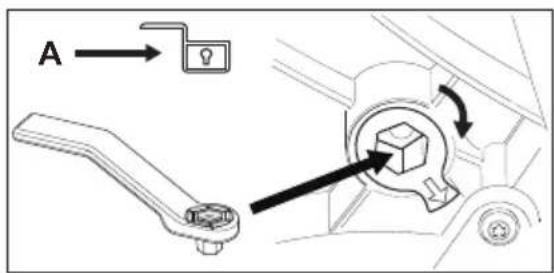

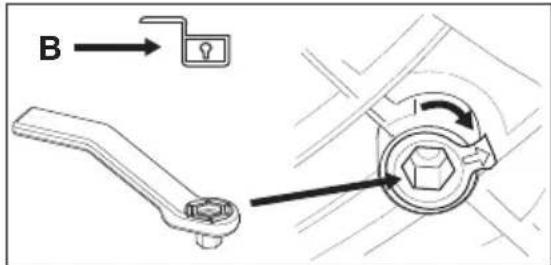

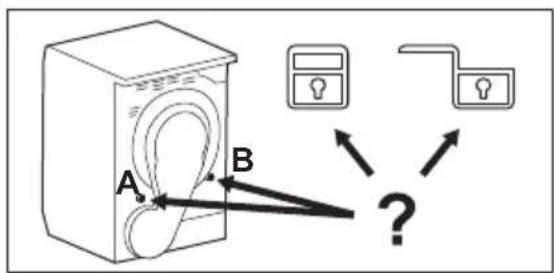

Om de achterste trommelvergrendelingen te ontgrendelen:

1. Schakel het apparaat in.
2. Stel een programma in.
3. Druk op de toets Start/Pauze.

De trommel begint te draaien. De achterste trommelvergrendelingen zijn automatisch gedeactiveerd.

Als de trommel nog steeds niet draait, maakt u de achterste trommelvergrendelingen handmatig los (gebruik hiervoor de meegeleverde sleutel).

Voordat u het apparaat gebruikt om items te drogen:

Maak de trommel van de droogautomaat schoon met een vochtige doek. - Start een programma van 1 uur met nat wasgoed.

Aan het begin van de droogcyclus (eerste 3 - 5 min.) kan het geluidsniveau iets hoger liggen. Dit komt door het opstarten van de compressor. Dit is een normaal verschijnsel in apparaten die door een compressor worden aangedreven, zoals koelkasten en diepvriezers.

ONGEWONE GEUR

Het apparaat is goed verpakt.

Na het uitpakken van het product kunt u een ongewone geur waarnemen. Dit is normaal voor gloednieuwe producten.

Het apparaat is opgebouwd uit verschillende soorten materiaal die samen een ongewone geur kunnen genereren.

In de loop van het gebruik verdwijnt na enkele droogcycli geleidelijk de ongebruikelijke geur.

GELUIDEN

Tijdens de droogcyclus kunnen op verschillende tijdstippen verschillende geluiden worden gehoord. Het zijn volkomen normale bedrijfsgeluiden.

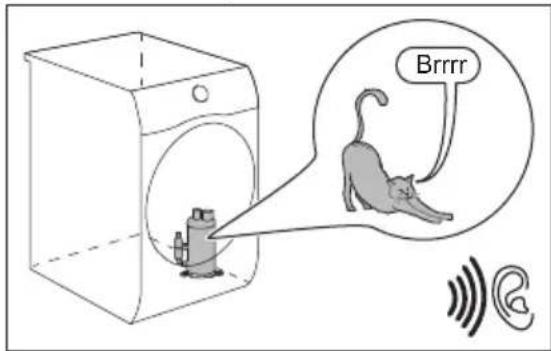

Werkende compressor.

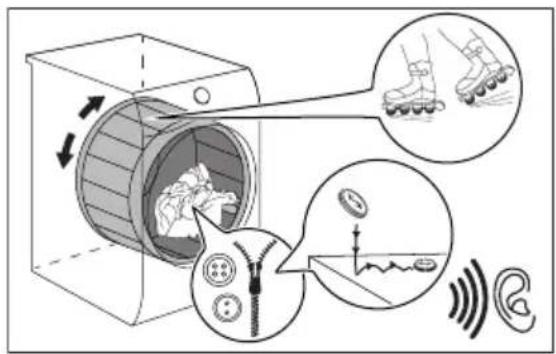

Draaitrommel.

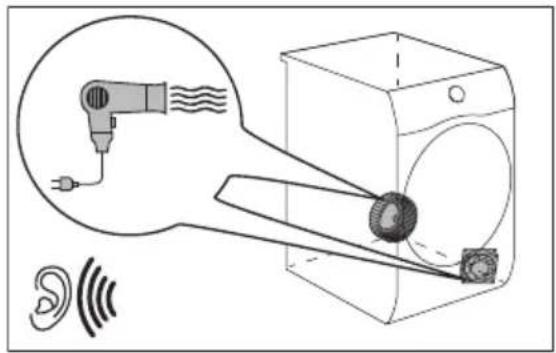

Werkende ventilators.

DAGELIJKS GEBRUIK

EEN PROGRAMMA STARTEN ZONDER EEN UITGESTELDE START

1. Bereid het wasgoed voor en plaats de kledingstukken in het apparaat.

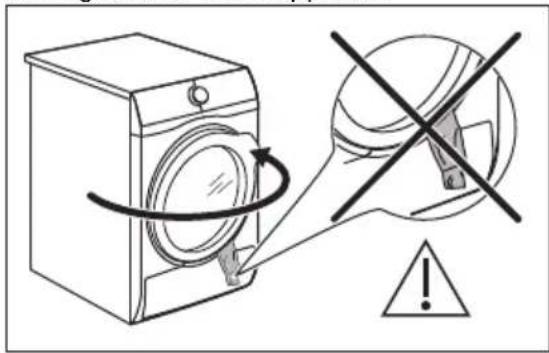

LET OP! Zorg er bij het sluiten van de deur voor dat het wasgoed niet tussen de deur van het apparaat en de rubber pakking terechtkomt.

1. Stel het correcte programma en de gewenste opties voor dit type wasgoed in.

Op het display worden de programmaduur weergegeven.

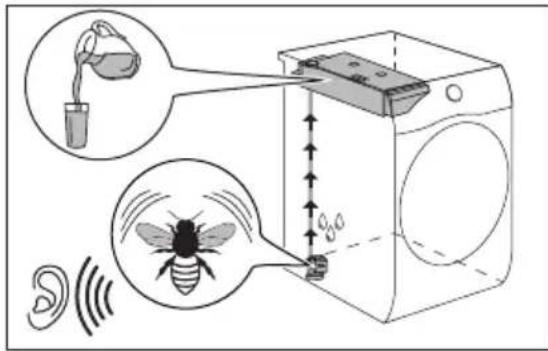

Werkende pomp en het overbrengen van condens naar de tank.

De werkelijke droogtijd hangt af van het type van de lading (hoeveelheid en samenstelling), de kamertemperatuur en de vochtigheid van je wasgoed na het centrifugeren.

1. Druk op de Start/Pauze-toets.

Het programma wordt gestart.

STARTUITSTEL VAN EEN PROGRAMMA

1. Stel het correcte programma en de gewenste opties voor dit type wasgoed in.
2. Blijf op de startuitsteltoets drukken totdat de tijd die u wilt instellen, op het display wordt weergegeven.

U kunt de start van een programma uitstellen tussen 30 minuten en 20 uur.

1. Druk op de Start/Pauze-aanraaktoets.

Het aftellen van de uitgestelde start wordt op het display weergegeven.

Als het aftelproces voltooid is, wordt het programma gestart.

EEN PROGRAMMA WIJZIGEN

1. Draai de programmaknop waar

1. Stel het programma in.

AAN HET EINDE VAN HET PROGRAMMA

Als het programma is voltooid:

• is met tussenpozen een geluidssignaal te horen.
• Het controlelampje gaat knipperen.
• Het controlelampje gaat knipperen.
• Het Start/Pauze-indicatielampje brandt.

Het apparaat blijft nog ongeveer 30 minuten in de anti-kreukbeveiligingfase werken.

In de anti-kreukbeveiligingfase worden kreukels in uw kleding voorkomen.

U kunt het wasgoed uit de machine halen voordat deze fase is voltooid. Wij adviseren u voor de beste resultaten het wasgoed pas te verwijderen als de fase bijna is voltooid.

Na afloop van de anti-kreukbeveiligingsfase:

• Het controlelampje brandt, maar knippert niet.
• Het controlelampje brandt, maar knippert niet.
• Het Start/Pauze-controlelampje gaat uit.

AANWIJZINGEN EN TIPS

1. Draai de programmaknop naar
2. Open de deur van het apparaat.
3. Haal het wasgoed uit de trommel.
4. Sluit de deur van het apparaat.

Mogelijke oorzaken van onbevredigende droogresultaten:

• Ontoereikende standaardinstellingen voor droogniveau. Zie hoofdstuk Aanpassing van standaard droogniveau
• De kamertemperatuur is te laag of te hoog. De optimale kamertemperatuur ligt tussen 18° - 25°C.

Reinig het filter altijd en maak het waterreservoir leeg wanneer een programma is voltooid.

STAND-BYFUNCTIE

Om het energieverbruik te verlagen, schakelt deze functie het apparaat automatisch UIT:

• Als na 5 minuten geen programma start.
• 5 minuten na afloop van het wasprogramma.

WASGOED VOORBEREIDEN

Heel vaak worden de kleren na het wassen gekneed en hangen ze vast in elkaar.

Het drogen van gekneed en in elkaar hangende kleding is inefficiënt.

Om te zorgen voor een goede luchtstroom en gelijkmatig drogen is het raadzaam om de kleding een voor een te schudden en in de wasdroger te laden.

Om een goed droogproces te garanderen:

• Sluit de ritsen.
• Sluit de drukknoopjes van dekbedovertrekken.
• Droog geen losse bandjes of linten (bijvoorbeeld de koorden van een schort). Maak ze aan elkaar vast voordat u het programma start. Maak alle zakken leeg.
• Draai de kledingstukken met een katoenen voering binnenstebuiten. Het katoen moet aan de buitenkant zitten.
• Stel altijd het programma in dat geschikt is voor het soort wasgoed.
• Doe lichte en donkere kleuren niet samen.
• Gebruik een geschikt programma voor katoen, jersey en gebreide kleding om krimp te verminderen.
• Overschrijd de maximale lading niet die in het programmahoofdstuk worden aangegeven of worden getoond op het scherm.
• Droog alleen wasgoed dat geschikt is voor machinedrogen. Zie de wasvoorschriften op de kledingstukken.
• Droog grote en kleine items niet samen. Kleine items kunnen in de grote verstrikt raken en ongedroogd blijven. Schud de grote kledingstukken en stoffen voordat u ze in de droger plaatst. Dat is om vochtige plaatsen in de stof na de droogcyclus te vermijden.

Wasvoorschrift Omschrijving
	Wasgoed is geschikt voor machinedrogen.
	Wasgoed is geschikt voor machinedrogen op hogere temperaturen.
	Wasgoed is allen geschikt voor machinedrogen op lage temperaturen.
	Wasgoed is nicht geschikt voor machinedrogen.

ONDERHOUD EN REINIGING

HET FILTER REINIGEN

LET OP! Vermijd het gebruik van water om de filter te reinigen. Gooi pluisjes in de vuilnisbak (vermijd verspreiding van plastic deeltjes in water bij omgevingstemperatuur).

Om de beste droogprestaties te bereiken, dien je de filter regelmatig te reinigen. Verstopte filters leiden tot langere cycli en een hoger energieverbruik. Reinig de filter met je handen en indien nodig met een stofzuiger.

1. 2.

3.

4.

5.

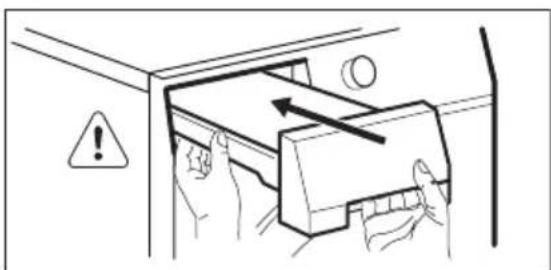

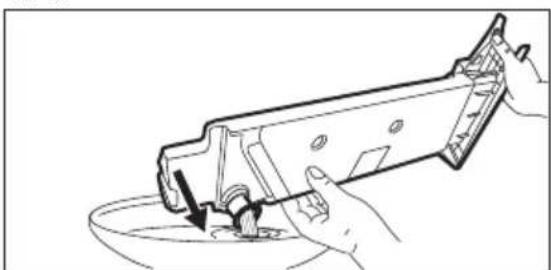

LEEG HET WATERRESERVOIR

1. 2.

3. 4.

Je kunt het water uit het waterreservoir gebruiken als alternatief voor gedistilleerd water (bijv. voor stoomstrijken). Voordat je het water gebruikt, verwijder je vuilresten met een filter.

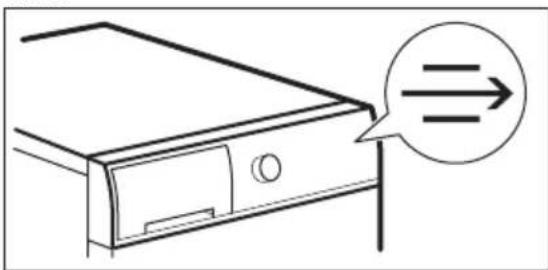

DE CONDENSOR REINIGEN

1.2.

3.

5.

4.

6

LET OP! Raak het metalen oppervlak niet met blote handen aan. Gevaar voor letsel. Draag veiligheidshandschoenen. Voorzichtig schoonmaken om het metalen oppervlak niet te beschadigen.

DE LUCHTVOCHTIGHEIDSSENSOR REINIGEN

LET OP! Risico op beschadiging van de luchtvochtigheidssensor. Gebruik geen schuurmiddelen of staalwol om de sensor schoon te maken.

Om de beste droogresultaten te garanderen, is het apparaat uitgerust met een metalen luchtvochtigheidssensor. Deze is geplaatst aan de binnenzijde van het deurgebied.

Na verloop van tijd kan het oppervlak van de sensor vuil worden, waardoor de droogprestaties verslechteren.

We raden aan om de sensor minstens 3 of 4 keer te reinigen of als u een daling van de droogprestaties waarneemt.

Om die schoon te maken kunt u de hardere kant van een vaatwasspons en een beetje azijn of afwasmiddel gebruiken.

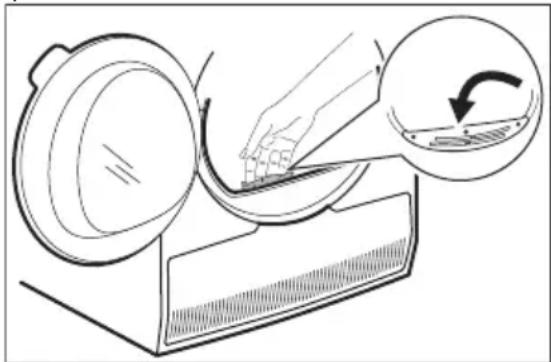

De sensor reinigen:

1. Open de vuldeur.
2. Reinig de oppervlakken van de vochtigheidssensor en veeg het metalen oppervlak meerdere keren af.

PROBLEEMOPLOSSING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

FOUTCODES

Het apparaat start niet of stopt tijdens de werking.

DE TROMMEL REINIGEN

WAARSCHUWING! Ontkoppel het apparaat voordat u het reinigt.

Gebruik een gewone zeepreiniger om de binnenzijde van de trommel en de trommelhouders te reinigen. Droog het gereinigde oppervlak met een zacht doek.

LET OP! Gebruik geen schuurmiddelen of staalwol om de trommel schoon te maken.

HET BEDIENINGSPANEEL EN DE BEHUIZING REINIGEN

Gebruik een standaard zeepsop om het bedieningspaneel en de behuizing te reinigen. Gebruik een vochtige doek om te reinigen. Droog het gereinigde oppervlak met een zachte doek.

LET OP! Gebruik geen schoonmaakmiddelen voor meubels of schoonmaakmiddelen die roest kunnen veroorzaken.

DE LUCHTCIRCULATIESLEUVEN REINIGEN

Gebruik een stofzuiger om de pluisjes uit de luchtcirculatiesleuven te verwijderen.

Probeer het probleem eerst zelf op te lossen (zie tabellen). Als het probleem aanhoudt, neem dan contact op met een erkende servicedienst.

WAARSCHUWING! Voordat u controles uitvoert, moet u de stekker uit het stopcontact trekken.

In geval van ernstige problemen klinkt het geluidssignaal, geeft het display een foutcode weer en kan de toets Start/Pauze voortdurend knipperen:

Foutcode Mogelijk oorzaak Oplossing
E5A	Apparaatmotor overbelast. Te veel was of gekneld in de trommel.	Het programme is nicht voltooid. Haal het wasgoed UIT de trommel, stel het programme in en start de cyclus op-nieuw.
E97	Interne fout. Geen communicator tus-sen de elektronische elementen van het apparaat.	Het programme werk Niet juist vol- tooid of het apparaat is te vroeg ge- stopt. Schakel het apparaat UIT en weer aan. Als de foutcode waar wordt weerge- geven, neem je contact op met een erkende servicedienst.
EH0	De stroomtoevoer is Niet stabel. Wanner	het apparaat EHO toont, wacht dan tot de netvoeding stabel is en druk op start. Als het apparaat de cyclus zonder enige indicatie pau- zeert, druk dan op de cyclusstart. Als de waarschuwing verschijnt, contro- leer dan de integriteit van het net- snoer/stopcontact of de netvoeding.

Als de display andere foutcodes aangeeft, schakel je het apparaat uit en weer in. Als het probleem aanhoudt, neem je contact op met de erkende servicedienst.

Raadpleeg onderstaande tabel voor mogelijke oplossingen in geval van een ander probleem met de droogtrommel.

PROBLEEM OPLOSSEN

Probleem Mogelijk oplossing
Je kunt het apparaat Niet inschakelen. Controller of de stekker is aangesloten op het stopcontact.
Controller dezekering in de meterkast (huisin-stallatie).
Het programme start nicht. Druk op Start/Pauze.
Controller of de deur van het apparaat gesloten is.
De deur van het apparaat sluit nicht. Zorg ervoor dat de installmentie van het filter correct is.
Zorg dat het wasgoed Niet:tussen de deur van	het apparaat en de rubber pakking terechtkomt.
Het apparaat stochtijdens de werkinq.Zorg ervoor	dat het waterreservoir leeg is.Druk op Start/Pauze om het programma opnieuw te starten.
Lading is te Klein.Vergroot de lading of gebruik	het Droogtijd-programma .
De cyclustijd is te lang of het droogresultaat is onvoldoende.1)	Zorg ervoor dat het gewicht van het wasgoed geschikt is voor de duur van het programma.
Controleer of het filter schoon is.
Het wasgoed is te nat.Centrifugeer het was-	goed nogmaals in de wasautomaat.
Zorg ervoor dat de kamertemperatuur hoger is	dan +5°C en lager dan +35°C.Optimale kamer-temperatuur is 18°C tot 25°C.
Stel het programme Droogtijd of Extra Droog	in.2)
Het display toont Err.Schakel het apparaat uit er	weer in als u een nieuw programma wilt instellen.
Zorg ervoor dat de opties van toepassing+zijn op	het programme.
Op het display verschijnt (bijv.E51). Schakel het apparaat uit en weer in.Start een nieuw programma.Als het probleem opnieuw optreedt,neemt u contact op met de klantenser-vice.

1) Na maximaal 6 uur stopt het programma automatisch. 2) Bij het drogen van grote voorwerpen (zoals bedlakens) kunnen sommige delen vochtig blijven.

Als de droogresultaten niet naar tevredenheid zijn

• Het ingestelde programma was onjuist.
• Het filter is verstopt.
• De condensator is verstopt.
• Er was te veel wasgoed in het apparaat.
• De trommel is vuil.
• Onjuiste instelling van de geleidbaarheidssensor (zie hoofdstuk "Instellingen - Aanpassen van het

droogniveau van het wasgoed" voor betere instelling).

• De luchtstroomsleuven zijn verstopt. Kamertemperatuur is te laag of te hoog (optimale kamertemperatuur 19°C tot 24°C).

TECHNISCHE GEGEVENS

Hoogte x bredte x diepte 850 x 596 x 623 mm (maximaal 650 mm)
Max. diepte met deur van het apparaat open 1084 mm
Max. bredte met deur van het apparaat open 945 mm
Verstelbare hoogte 850 mm (+ 15 mm - regeling voeten)
Trommelvolume 118 l
Maximaal laadvolume 7 kg
Spanning 230 V
Frequentie 50 Hz
Niveau geluidsvermogen 66 dB
Totaal vermogen: 800 W
Energie-efficiëntieklasseA++
Energieverbruik bij het standard katoenprogramma en een volle lading. 1)	1,71 kWh
Energieverbruik bij het standard katoenprogramma en een deellading. 2)	0,97 kWh
Jaarliks energieverbruik3) 210,7 kWh
Links-aan modus stroomverbruik 4) 0,50 W
Uit-modus stroomabsorptie 4) 0,50 W
Gebruikstype Huishoudelijk
Toegestane omgevingstemperatuur	+ 5°C tot + 35°C
Beschermingsniveau gegen binnendringen vanvaste deeltjes en vocht door het beschemmdedeksel, behalte waar de laagspanningsappara-tuur geen bescherming gegen vocht heeft	IPX4
Benaming van het gas	R290
Gewicht	0,140 kg

1) Volgens EN 61121. 7 kg katoen gecentrifugeerd bij 1000 rpm. 2) Volgens EN 61121. 3,5 kg katoen gecentrifugeerd bij 1000 rpm. 3) Energieverbruik in kWh per jaar, gebaseerd op 160 droogcycli met het standaard katoenprogramma bij volledige en gedeeltelijke belading, en het verbruik in de energiebesparende standen. Daadwerkelijk energieverbruik per cyclus hangt af van hoe het apparaat wordt gebruikt (REGELGEVING (EU) nr. 392/2012). 4) Volgens EN 61121.

De gegevens in de bovenstaande grafiek zijn in overeenstemming met de EU-verordening 392/2012 die richtlijn 2009/125/EC implementeert.

VERBRUIKSGEGEVENS

Programma Centrifugeren op / restvocht		Droogtijd1)	Energiever-bruik2)
Katoen Eco 7 kg
Kastdroog 1400 rpm / 50% 126 min. 1,40 kWh
1000 rpm / 60% 162 min. 1,71 kWh
Katoen 7 kg
Strijkdroog 1400 rpm / 50% 97 min. 1,03 kWh
1000 rpm / 60% 123 min. 1,27 kWh
Katoen Eco 3,5 kg
Kastdroog 1400 rpm / 50% 79 min. 0,79 kWh
1000 rpm / 60% 96 min. 0,97 kWh
Synthetica 3,5 kg
Kastdroog 1200 rpm / 40% 62 min. 0,59 kWh
800 rpm / 50% 81 min. 0,79 kWh

1) Voor deelladingen is de cyclusduur korter en verbruikt het apparaat minder energie. 2) Een ongeschikte omgevingstemperatuur en/of slecht gecentrifugeerd wasgoed kunnen de cyclusduur verlengen en het energieverbruik verhogen.

PRODUCTINFORMATIEBLAD CONFORM E.U.-VERORDENING 1369/2017

Productinformationieblad
Handelsmerk	ZANUSSI
Model	ZDHN772CW PNC916098952
Nominate capaciteit in kg	7
Droogtrommel met luchtafvoer of condensatie	Condensor
Energie-efficiëntieklasse	A++
Energieverbruik in kWh per Jahr, gebaseerd op 160 droogcycli met het standaard katoenprogramma bij volledige en gedeelijke lading, en het verbruik in de energiebesparende standen. Het werkelijkke verbruik hangt af van de wijze waarop het apparaat worden gezuikt.	210,7
Automatische of nicht-automatische droogtrommel	Automatisch
Het energieverbruik van het standaard katoenprogramma bij volledige la-ding in kWh	1,71
Het energieverbruik van het standard katoenprogramma bij gedeeltelijke lading in kWh	0,97
Energieverbruik in de uitstand in W 0,50
Energieverbruik in de sluimerstand in W 0,50
De duur van de sluimerstand in minuten 10
Het "standaat katoenprogramma", gekrukt bij volledige en gedeeltelijke lading, het standard droogprogramma is waarop de op het etiket en de productkaart vermelde informatatie betrekking heeft, dat dit programma geschikt is voor het drogen van normalaal vochtig katoenen wasgoed en dit voor katoen het efficiëntste programme is in termen van energiever-bruik
De gewogen programmaduur van het "standaat katoenprogramma bij volledige en gedeeltelijke lading" in minuten	124
De programmaduur van het "standaat katoenprogramma bij volledige la-ding" in minuten	162
De programmaduur van het "standaat katoenprogramma bij gedeeltelij-ke lading" in minuten	96
Condensatie-efficiëntieklasse op een schaal van G (minst efficiënt) tot A (meest efficiënt)	B
Gemiddelde condensatie-efficiëntie van het standard katoenprogramma bij volledige lading aangegeven als percentage	81
Gemiddelde condensatie-efficiëntie van het standard katoenprogramma bij gedeeltelijke lading aangegeven als percentage	81
Gewogen condensatie-efficiëntie van het "standaat katoenprogramma bij volledige en gedeeltelijke lading"	81
Geluidsvermogensniveau in dB 66
Ingebouwde apparatuur J/N Nee

De gegevens in de bovenstaande grafiek zijn in overeenstemming met de EU-verordening 392/2012 die richtlijn 2009/125/EC implementeert.

MILIEUBESCHERMING

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische

apparaten. Gooi apparaten gemarkeerd met het symbool niet met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

VEILIGHEIDSINFORMATIE
