GEBRUIKSAANWIJZING ZTAB250NL ZANUSSI

GETTING STARTED? EASY. User Manual ZTAB250 NL Gebruiksaanwijzing 2 Droogautomaat FR Notice d'utilisation 16 Sèche-lingeVEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

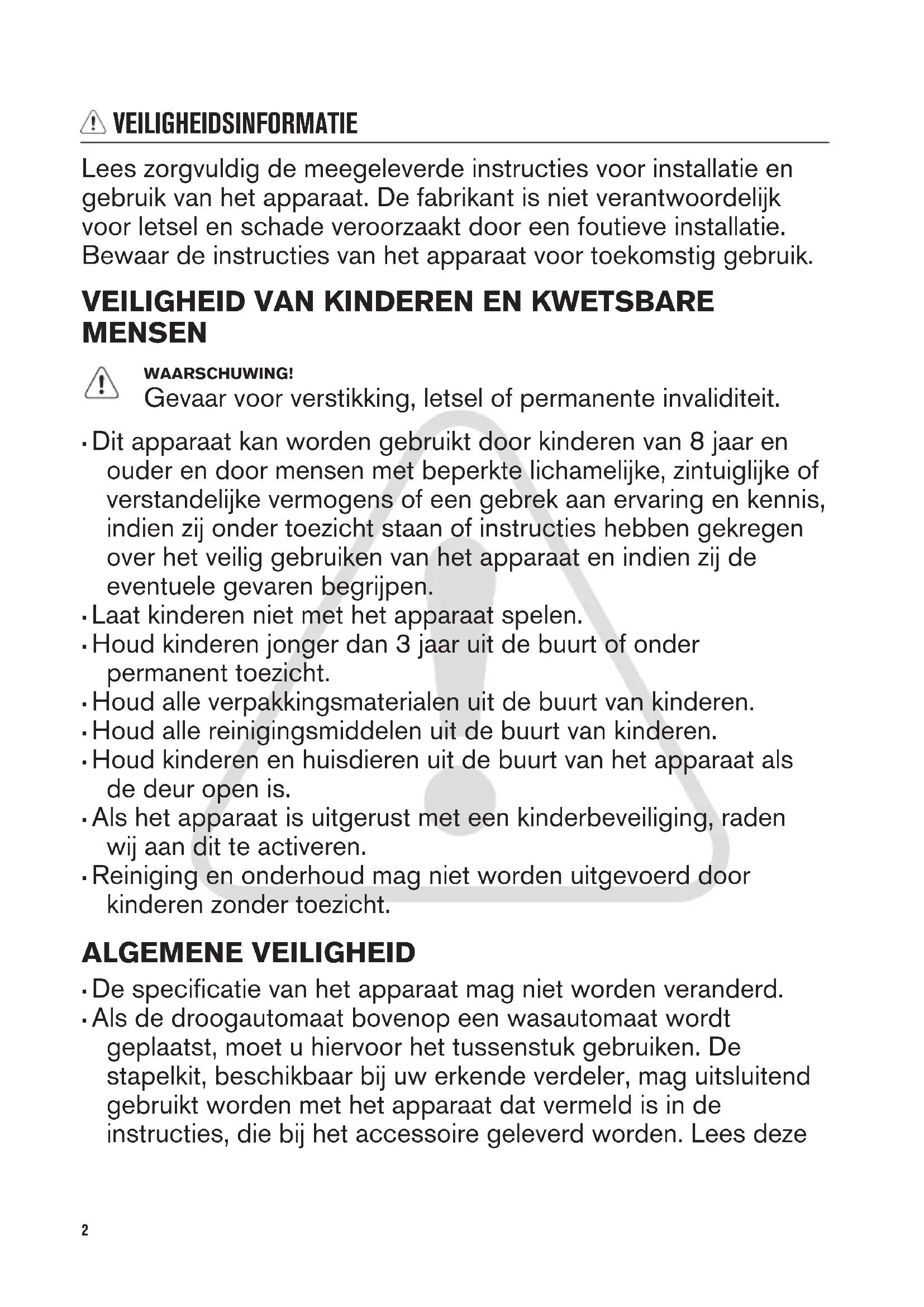

VEILIGHEID VAN KINDEREN EN KWETSBARE

MENSEN WAARSCHUWING! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.

• Laat kinderen niet met het apparaat spelen.

• Houd kinderen jonger dan 3 jaar uit de buurt of onder permanent toezicht.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

• Houd alle reinigingsmiddelen uit de buurt van kinderen.

• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.

• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.

• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht. ALGEMENE VEILIGHEID

• De specificatie van het apparaat mag niet worden veranderd.

• Als de droogautomaat bovenop een wasautomaat wordt geplaatst, moet u hiervoor het tussenstuk gebruiken. De stapelkit, beschikbaar bij uw erkende verdeler, mag uitsluitend gebruikt worden met het apparaat dat vermeld is in de instructies, die bij het accessoire geleverd worden. Lees deze 2aandachtig alvorens het accessoire te monteren (Raadpleeg de montagebrochure).

• Het apparaat kan losstaand of onder het aanrecht in de keuken met correcte ruimte worden gemonteerd (Raadpleeg de montagebrochure).

• Installeer het apparaat niet achter een vergrendelbare deur, een schuifdeur of een deur met een scharnier aan de tegenovergestelde zijde, waardoor de deur van het apparaat niet volledig geopend kan worden.

• De ventilatie-openingen in de onderkant (indien van toepassing) mogen niet worden afgedekt door tapijt.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Zorg voor een goede ventilatie in de ruimte waar het apparaat geïnstalleerd is, om te voorkomen dat gassen uit apparaten die op andere brandstoffen werken, zoals open haarden, in de ruimte terugstromen.

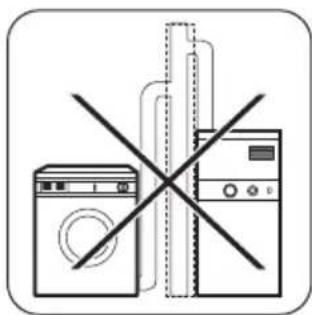

• De lucht mag niet worden afgevoerd via een kanaal dat wordt gebruikt voor uitlaatgassen van apparaten die gas of andere brandstoffen verbranden. (indien van toepassing)

• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

• Respecteer het maximale laadvermogen van 7 kg (raadpleeg hoofdstuk “Programmaschema”).

• Gebruik het apparaat niet als er industriële chemische reinigingsmiddelen zijn gebruikt.

• Veeg eventuele pluisjes die zich rondom het apparaat hebben opgehoopt, weg.

• Gebruik het apparaat niet zonder een filter. Reinig het pluisfilter voor of na elk gebruik.

• Droog geen ongewassen artikelen in de wasdroger.

• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, kerosine, vlekkenverwijderaars , terpentine, boenwas en boenwasverwijderaars dienen alvorens in de 3droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.

• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberen binnenkant en kleding of kussens met een vulling van schuimrubber dienen niet in de droogtrommel te worden gedroogd.

• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals aangegeven in de wasverzachterinstructies.

• Verwijder alle objecten, zoals aanstekers en lucifers, uit broek-, rok- of jaszakken.

• Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte snel verdwijnt.

• Het laatste deel van een droogtrommelcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij is gewaarborgd dat de artikelen niet worden beschadigd.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. VEILIGHEIDSVOORSCHRIFTEN MONTAGE

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.

• Installeer of gebruik het apparaat niet op een plek waar de temperatuur onder 5 °C of boven 35°C komt.

• Zorg ervoor dat de vloer van de plaats waar u het apparaat installeert, vlak, stabiel, hittebestendig en schoon is.

• Zorg dat er lucht tussen het apparaat en de vloer kan circuleren.

• Het apparaat mag alleen verticaal worden verplaatst.

• De achterkant van het apparaat moet tegen de muur worden geplaatst.

• Als het apparaat op zijn permanente plaats wordt geplaatst, moet u nagaan of het waterpas staat. Is dit niet het geval, stel dan de stelpootjes af totdat dit wel het geval is.

AANSLUITING OP HET ELEKTRICITEITSNET

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Gebruik altijd een correct ge?stalleerd, schokbestendig stopcontact.

• Gebruik geen meerwegstekkers en verlengsnoeren.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Raak de stroomkabel of stekker niet aan met natte handen.

• Alleen voor het VK en Ierland. Het apparaat heeft een 13 amp. stekker. Als het noodzakelijk is om de zekering in de stekker te verwisselen, gebruik dan een 13 amp. ASTA (BS1362) zekering. 4• Dit apparaat voldoet aan de EEG-richtlijnen. GEBRUIK WAARSCHUWING! Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

• Gebruik dit apparaat uitsluitend in een huishoudelijke omgeving.

• Droog geen beschadigde kleding met vulling of voering.

• Droog uitsluitend textiel dat in de droogautomaat mag worden gedroogd. Volg de instructies op het wasvoorschrift in de kleding.

• Als u het wasgoed heeft gewassen met een vlekverwijderaar, voer dan een extra spoelcyclus uit voordat u de droger start.

• Het gecondenseerde/gedistilleerde water mag niet worden gebruikt voor het bereiden van eten en drinken. Het kan gezondheidsproblemen veroorzaken bij mensen en dieren.

• Ga niet op de open deur zitten of staan.

• Droog geen druipnatte kledingstukken in de droogautomaat.

ONDERHOUD EN REINIGING

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. VERWIJDERING WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snij het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat. MONTAGE UITPAKKEN LET OP! Voordat u de droger in gebruik neemt, moeten alle transportbeveiligingen verwijderd worden.

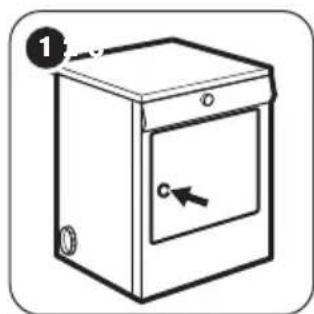

Open de vuldeur.1 Trek de stroken plakband los van de binnenkant van de machine, bovenop de trommel.2 Verwijder de plastic folie en de polystyreen vulling van de machine.3 5VENTILATIESLANG Wat betreft de uitlaat zelf, als u heeft gekozen voor een vast rooster aan de wand of het raam, kan een goede plaatselijke doe-het-zelfzaak u de benodigde fittingen en installatieadvies verschaffen. Zorg ervoor dat de lengte van de ventilatieslag kleiner is dan 2 m en dat deze maximum 2 bochten bevat. WAARSCHUWING! Het is belangrijk om de ventilatieslang niet te bevestigen aan bijvoorbeeld een afzuigkap, een schoorsteen of een rookkanaal dat ontworpen is om uitlaatgassen van een apparaat dat brandstof verbruikt af te voeren. Merk op dat om condensatieproblemen te vermijden het van belang is dat de droger is uitgerust met de flexibele slang om zijn “uitlaatgassen” ten minste tot voorbij keukenonderdelen af te voeren. Om te voorkomen dat het apparaat oververhit raakt, is het van belang dat de stoomafvoer niet wordt belemmerd. Als er een permanente slang aan een externe muur of plafond is bevestigd, moet men ervoor zorgen dat deze over een minimale capaciteit van 150 m3/u beschikt. Als de droogtrommel zich naast de koken bevindt, moet u ervoor zorgen dat de ventilatieslang niet gekneld wordt. Als de slang gedeeltelijk wordt platgedrukt, zal de droogefficiëntie worden verminderd, wat leidt tot langere droogtijden en een hoger energieverbruik. Als de slang volledig wordt platgedrukt kan de veiligheidsuitschakeling waarmee het apparaat is uitgerust in werking treden. Bij het bedienen van de wasdroger mag de kamertemperatuur niet lager liggen dan +5° C en niet hoger dan +35° C, omdat dit de prestaties van het apparaat kan beïnvloeden. Als de slang te lang is en de kamertemperatuur laag is, kan het vocht in de slang condenseren tot water. Dit is normaal. Om te voorkomen dat dit water in de slang komt, wordt het aangeraden om een klein gat (dia. 3 mm) te boren in het laagste punt van de slang en er een kleine bak onder te plaatsen. (Zie afbeelding, punt B).

Er zijn 3 ventilatie-uitgangen: links, rechts en aan de achterzijde.

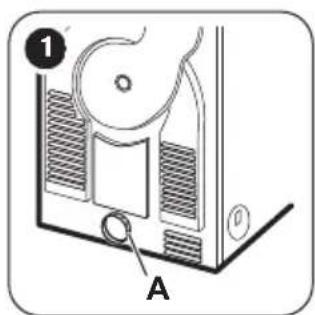

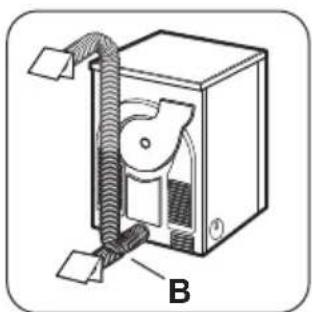

Verwijder de ringmoer A van de ventilatie-uitgang aan de achterzijde.1 Schroef de ringmoer aan de slang en druk deze op zijn plaats.2 De niet gebruikte ventilatie-openingen moeten met de meegeleverde afdichtingen worden afgeschermd.

6DEUR OMKEREN Om het in- en uitladen van het wasgoed te vergemakkelijken kan de deur worden omgekeerd. WAARSCHUWING! De draairichting van de deur mag alleen worden veranderd door een gekwalificeerd vakman. Neem contact op met de service-afdeling. De kosten voor het veranderen van de draairichting van de deur zijn voor u. SPECIALE ACCESSOIRES

• stapelkit Verkrijgbaar bij de klantenservice of uw gespecialiseerde dealer Om de droogautomaat bovenop een wasautomaat te kunnen zetten met een diepte tussen 48 en 60 cm. Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door. 7EENVOUDIGE START

Deur van het apparaat

Ventilatieopeningen aan de zijkanten/ ventilatieopeningen aan de achterkant

Programmaknop en UIT-schakelaar

Textielmarkering Katoen Extra Droog 140 Droogtegraad: extra droog. 7kg/ Sterkdroog 130 Droogtegraad: intensief droog. 7kg/ Kastdroog 2)3) 115 Droogtegraad: kastdroog. 7kg/ Strijkdroog+ 100 Droogtegraad: textiel dat nog gestreken moet worden. 7kg/ Strijkdroog

Droogtegraad: geschikt voor strijken. 7kg/ Synthetica Extra Droog 50 Droogtegraad: extra droog. 3kg/ Kastdroog

45 Droogtegraad: kastdroog. 3kg/ 9Programma’s Tijd in minuten (ongeveer) Type belading Lading (max.)

Textielmarkering Strijkdroog 30 Droogtegraad: geschikt voor strijken. 3kg/ Jeans 140 Vrijetijdskleding, zoals jeans, sweatshirts van verschillende ma- teriaaldiktes (bijv. bij de kraag, manchetten en naden). 7kg/

1) Het maximale gewicht verwijst naar droge kledingstukken.

2) Het programma Katoen Kastdroog is het 'standaardkatoenprogramma' en het is geschikt voor het

drogen van normaal nat katoen en het is het meest energiezuinige programma voor het drogen van nat ka- toenen wasgoed.

3) Uitsluitend voor testinstituten: Standaardprogramma's voor tests worden gespecificeerd in het EN

61121-document. OPTIES LAGE TEMP. Met deze optie kunt u een droogprogramma met een lage temperatuur instellen voor fijne was. Gebruik deze optie voor stoffen met het symbool op het etiket (bijv. acryl, viscose). TEXTIEL soort wasgoed: Katoen , Synthetica Selectie voor tijdgestuurde programma's INSTELLINGEN A B C A) Lage temp.-toets B) Textieltoets: Katoen , Synthetica C) Start/Pauze-toets

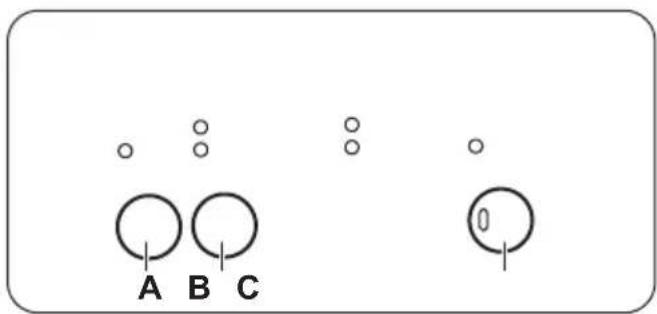

Houd om de geluidssignalen in en uit te schakelen ongeveer 2 seconden de tiptoetsen (A) en (B) gelijktijdig ingedrukt.

VOOR HET EERSTE GEBRUIK

Voordat u het apparaat voor het eerst in gebruik neemt, voert u een van de volgende handelingen uit:

• Maak de droogautomaat schoon met een vochtige doek.

• Start een kort programma (d.w.z. 30 minuten) met vochtig wasgoed. 10DAGELIJKS GEBRUIK EEN PROGRAMMA STARTEN.

1. Bereid het wasgoed voor en plaats de

kledingstukken in het apparaat. LET OP! Zorg bij het sluiten van de deur dat het wasgoed niet tussen de deur van het apparaat en de rubber pakking terecht komt.

2. Stel het correcte programma en de gewenste

opties voor dit type wasgoed in.

3. Druk op de Start/Pauze-aanraaktoets.

Het programma wordt gestart.

EEN PROGRAMMA WIJZIGEN

1. Draai de programmaknop naar OFF

2. Stel het programma in.

AAN HET EINDE VAN HET PROGRAMMA

Als het programma is voltooid:

• U hoort met tussenpozen een geluidssignaal (als de zoemerfunctie aan is).

• De indicatielampjes Eind/Anti-kreuk en filter gaan aan.

• Het Start/Pauze-lampje brandt. Het apparaat blijft nog ongeveer 30 minuten in de anti-kreukbeveiligingfase werken. In de anti-kreukbeveiligingfase worden de kreukels uit uw kleding gehaald. U kunt het wasgoed uit de machine halen voordat deze fase is voltooid. Wij adviseren u voor de beste resultaten het wasgoed pas te verwijderen als de fase bijna of volledig is voltooid. Na afloop van de anti-kreukbeveiligingfase:

• Start/Pauze-indicatielampje gaat uit.

1. Draai de programmaknop naar OFF

2. Open de deur van het apparaat.

3. Haal het wasgoed uit de trommel.

4. Sluit de deur van het apparaat.

Reinig altijd het filter als het programma is voltooid. STAND-BYFUNCTIE Om het energieverbruik te verlagen, schakelt deze functie het apparaat automatisch uit:

• Als na 5 minuten geen programma start.

• 5 minuten na afloop van het wasprogramma. INDICATIELAMPJES Deze lampjes geven de volgende functies aan:

• Drogen : Dit lampje geeft aan dat het apparaat zich in de droogfase bevindt.

• Eind/Anti-kreuk : Dit lampje brandt aan het einde van de afkoelfase, tijdens de anti- kreukfase en aan het einde van het programma.

• filter : Dit lampje licht op aan het einde van het programma om u eraan te herinneren dat de filters moeten worden gereinigd.

AANWIJZINGEN EN TIPS

• Sluit de drukknoopjes van dekbedovertrekken.

• Laat bandjes of linten niet loshangen (bijvoorbeeld de koorden van een schort). Maak ze aan elkaar vast voordat u het programma start.

• Maak alle zakken leeg.

• Als een kledingstuk een interne voering van katoen heeft, draait u het geheel binnenstebuiten. Zorg dat de katoenlaag altijd aan de buitenkant zit.

• Wij adviseren u het correcte programma te kiezen voor het soort stof dat in het apparaat is geplaatst.

• Combineer geen stoffen met sterke kleuren en stoffen met lichte kleuren. Sterke kleuren kunnen doorlopen.

• Gebruik een toepasselijk programma voor katoenen jersey en gebreide kleding om te voorkomen dat de kledingstukken krimpen.

• Zorg dat het gewicht van het wasgoed niet hoger is dan het maximale gewicht dat in de programmatabel staat.

• Droog alleen wasgoed dat in de droogautomaat kan worden gedroogd. Zie de wasvoorschriften op de kledingstukken. 11Wasvoorschrift Beschrijving Wasgoed dat in de droogautomaat kan worden gedroogd. Wasgoed dat in de droogautomaat kan worden gedroogd. Stel het programma met de standaard temperatuur in. Wasgoed dat in de droogautomaat kan worden gedroogd. Stel het programma met een lage temperatuur in. Wasgoed dat niet in de droogautomaat kan worden gedroogd.

Aan het einde van elke cyclus zal het filterlampje branden om u te laten weten dat het filter moet worden gereinigd. Het filter vangt de pluizen op. De pluizen ontstaan tijdens het drogen van de kleding in de droogautomaat.

Open de deur.1 Trek aan het filter.2 Open het filter3 Maak het filter schoon met een vochtige hand.4 Maak, indien nodig, het filter schoon met warm water en een borstel.5 Sluit het filter.6 Verwijder de pluizen uit de filterhouder. Hiervoor kan een stofzuiger worden gebruikt.7 Zet het filter in de filterhouder.8

WAARSCHUWING! Ontkoppel het apparaat voordat u het reinigt. Gebruik een standaard zeepsop om de binnenzijde van de trommel te reinigen. Droog het gereinigde oppervlak met een zachte doek. LET OP! Gebruik geen schuurmiddelen of staalwol om de trommel schoon te maken.

HET BEDIENINGSPANEEL EN DE BEHUIZING

REINIGEN Gebruik een standaard zeepsop om het bedieningspaneel en de behuizing te reinigen. Gebruik een vochtige doek om te reinigen. Droog het gereinigde oppervlak met een zachte doek. LET OP! Gebruik geen schoonmaakmiddelen voor meubels of schoonmaakmiddelen die corrosie kunnen veroorzaken. 12PROBLEEMOPLOSSING Probleem Mogelijke oplossing U kunt het apparaat niet activeren. Zorg dat de stekker in het stopcontact zit. Controleer de zekering in de zekeringenkast (hui- sinstallatie). Het programma start niet. Druk op Start/Pauze. Zorg dat de deur van het apparaat is gesloten. De deur van het apparaat gaat niet dicht. Zorg dat het filters op de juiste wijze is geïnstal- leerd. Zorg dat het wasgoed niet tussen de deur van het apparaat en de rubber pakking terecht komt. Op het display verschijnt een lange programma- duur.

Verzeker u ervan dat het gewicht van het was- goed geschikt is voor de duur van het program- ma. Zorg dat het filter schoon is. Het wasgoed is te nat. Centrifugeer het was- goed nogmaals in de wasautomaat. Zorg ervoor dat de kamertemperatuur niet te hoog is. Op het display verschijnt een korte programma- duur. Stel het programma Tijd of Extra Droog in. Op het display verschijnt Err

Als u een nieuw programma wilt instellen, moet u eerst het apparaat uit- en inschakelen. Zorg dat de opties geschikt zijn voor het pro- gramma. Op het display verschijnt (bijv. E51)

Het apparaat uit en weer aanzetten. Start een nieuw programma. Als het probleem opnieuw optreedt, neemt u contact op met onze service- afdeling.

1) Na ongeveer 5 uur stopt het programma automatisch.

2) alleen drogers met het display.

Als de droogresultaten niet naar tevredenheid zijn.

• Het ingestelde programma was onjuist.

• Het filter is verstopt.

• Er zat te veel wasgoed in het apparaat.

• Verkeerde instelling van de geleidingssensor.

• De luchtcirculatiesleuven zijn verstopt. TECHNISCHE GEGEVENS Hoogte x breedte x diepte 850 x 600 x 600 mm (maximaal 630 mm) 13Maximale diepte met de apparaatdeur open 1090 mm Maximale breedte met de apparaatdeur open 950 mm Afstelbare hoogte 850 mm (+ 15 mm - afstellen van voeten) Trommelinhoud 108 l Maximaal laadvolume 7 kg Spanning 230 V Frequentie 50 Hz Benodigde zekering 16A Totaal vermogen 2600 W Energie-efficiëntieklasse C Energieverbruik

Jaarlijks energieverbruik

Links—aan modus stroomverbruik 0,70 W uit modus stroomverbruik 0,70 W Type gebruik Huishoudelijk Toegestane omgevingstemperatuur + 5°C tot + 35°C Het beschermdeksel biedt bescherming tegen vaste stoffen en vochtigheid, behalve op plaatsen waar de laagspanningsapparatuur geen be- scherming tegen vocht biedt IPX4

1) Overeenkomstig EN 61121. 7 kg katoen gecentrifugeerd op 1000 tpm.

2) Energieverbruik per jaar in kWh, gebaseerd op 160 droogcycli van het standaardkatoenprogramma bij

volledige en gedeeltelijke lading, en het verbruik van de lage-stroommodi. Daadwerkelijke energieverbruik per cyclus hangt af van hoe het apparaat wordt verbruikt (REGELGEVING (EU) nr. 392/2012). VERBRUIKSGEGEVENS Programma Centrifugeren op / restvocht Droogtijd Energiever- bruik Katoen 7 kg Kastdroog 1400 tpm / 50% 100 min. 3,70 kWh 1000 tpm / 60% 115 min. 4,25 kWh Strijkdroog 1400 tpm / 50% 75 min. 2,55 kWh 1000 tpm / 60% 87 min. 3,20 kWh Synthetica 3 kg Kastdroog 1200 tpm / 40% 40 min. 1,20 kWh 800 tpm / 50% 46 min. 1,47 kWh 14MILIEUBESCHERMING Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
