TDW 45 SILVER - Lave-vaisselle THOMSON - Notice d'utilisation et mode d'emploi gratuit

Marque	Thomson
Modèle	TDW 45 SILVER
Type de produit	Lave-vaisselle pose libre
Nombre de couverts	10 couverts

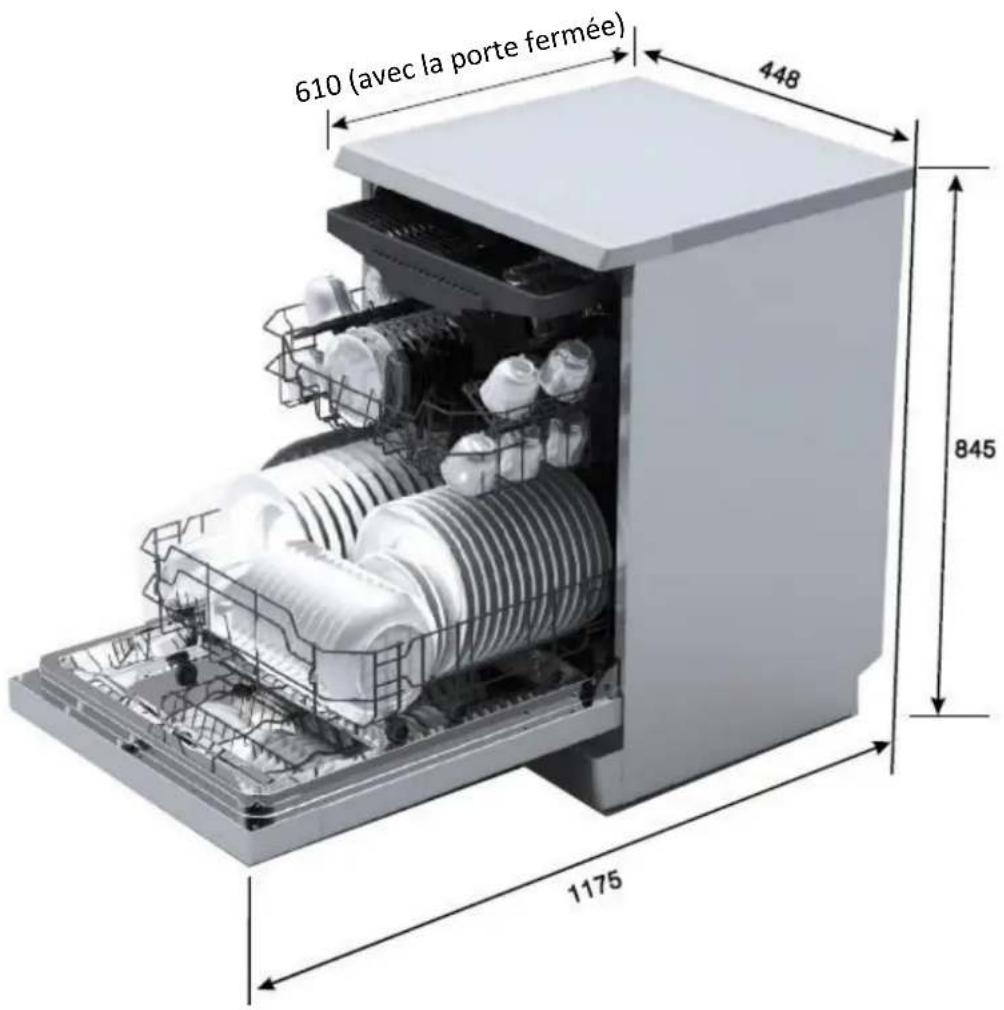

Dimensions (H x L x P)	845 x 448 x 610 mm
Poids	Environ 40 kg
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Classe énergétique	A++
Consommation d'énergie annuelle	211 kWh/an
Consommation d'eau annuelle	2240 litres/an
Niveau sonore	46 dB(A)
Programmes de lavage	Auto, Intensif, Normal, Eco, Verres, 90 minutes, Express, Rinçage
Fonctions spéciales	Départ différé (1-24h), séchage supplémentaire, sélection bras d'aspersion, verrouillage enfants
Adoucisseur d'eau	Réglable de H1 à H6, avec réservoir de sel
Distributeur de détergent et liquide de rinçage	Oui, réglable
Pression d'eau admissible	0,04 - 1 MPa (0,4 - 10 bar)
Type de montage	Pose libre
Entretien et nettoyage	Filtres lavables, bras d'aspiration démontables, nettoyage porte et joint
Sécurité	Verrouillage enfants, mise à la terre obligatoire, arrêt automatique en fin de cycle
Pièces détachées courantes	Sel régénérant, liquide de rinçage, détergent, filtres, bras d'aspersion
Informations générales	Notice disponible en FR, EN, ES, NL ; 100 pages ; code produit : TDW 45 SILVER

FOIRE AUX QUESTIONS - TDW 45 SILVER THOMSON

Pourquoi mon lave-vaisselle Thomson TDW 45 SILVER ne démarre-t-il pas ?

Vérifiez que le fusible ou le disjoncteur n'a pas sauté, que l'appareil est sous tension et que la porte est bien fermée. Si le problème persiste, consultez le guide de dépannage page 22.

Que faire si l'eau ne s'évacue pas du lave-vaisselle ?

Vérifiez que le tuyau d'évacuation n'est pas plié, que le filtre n'est pas bouché et que l'évier de la cuisine se vide correctement. Nettoyez les filtres comme indiqué page 20.

Pourquoi y a-t-il de la mousse à l'intérieur de mon lave-vaisselle ?

Utilisez uniquement un détergent spécial lave-vaisselle. Si de la mousse apparaît, ouvrez la porte, laissez évaporer, puis lancez un cycle de rinçage. Évitez les débordements de liquide de rinçage.

Comment éliminer les taches sur les surfaces intérieures ou un film blanc ?

Pour les taches de colorant, vérifiez que le détergent n'en contient pas. Pour le film blanc (calcaire), nettoyez l'intérieur avec une éponge humide et un peu de détergent pour lave-vaisselle. Portez des gants.

Pourquoi mon lave-vaisselle fait-il du bruit en fonctionnement ?

Le bruit peut provenir de vaisselles qui s'entrechoquent ou de bras d'aspersion qui heurtent des objets. Réorganisez la vaisselle en suivant les instructions de chargement pages 11-13.

Que faire si la vaisselle n'est pas propre après un cycle ?

Vérifiez la disposition de la vaisselle, le programme choisi (trop doux), la quantité de détergent, l'état des filtres et des bras d'aspersion. Reportez-vous au guide de dépannage page 22.

Comment interpréter les codes d'erreur E1 et E4 ?

Le code E1 indique que l'arrivée d'eau prend trop de temps : vérifiez le robinet, la pression et l'absence d'obstruction. Le code E4 signale un débordement : coupez l'arrivée d'eau avant d'appeler un réparateur.

Comment régler l'adoucisseur d'eau sur le TDW 45 SILVER ?

Maintenez la touche P enfoncée jusqu'à ce que 'H3' clignote, puis appuyez plusieurs fois sur ▷II pour choisir le réglage adapté à votre dureté d'eau (H1 à H6). Confirmez avec la touche P.

Quel type de sel utiliser et quand en ajouter ?

Utilisez uniquement du sel spécial lave-vaisselle, jamais de sel de table. Ajoutez du sel lorsque l'indicateur lumineux du sel s'allume. Versez environ 1,5 kg dans le réservoir avant un cycle de lavage.

Comment charger les paniers pour un lavage optimal ?

Placez les articles les plus sales dans le panier inférieur (casseroles, assiettes), les plus délicats dans le supérieur (verres, tasses). Orientez les creux vers le bas et ne bloquez pas les bras d'aspersion. Voir pages 11-13.

MODE D'EMPLOI TDW 45 SILVER THOMSON

Manuel d'instructions

Instruction Manual

Gebruiksaanwijzing

Branchement à l'arrivée d'eau ....8

Mise à niveau ....9

FONCTIONNEMENT....9

Recommandaons et mises en garde générales ....10

Chargement des paniers ....11

Ulisaon de l'adoucisseur d'eau....13

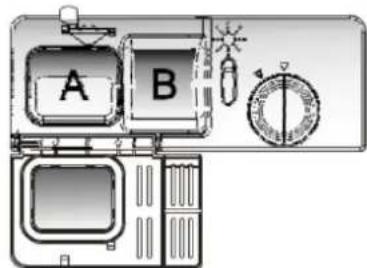

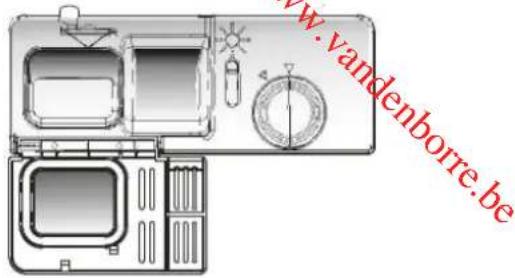

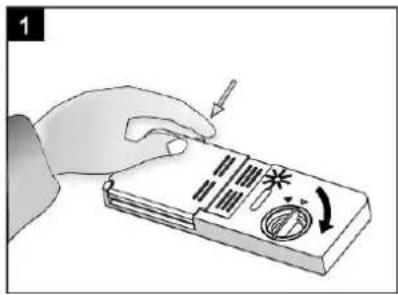

Ulisaon du liquide de rinçage et distributeur de détergent....15

Programmes de lavage....17

Démarrage du lave-vaisselle ....18

NETTOYAGE ET ENTRETIEN.... 20

Neoyage du dispositif de ltrage 20

Neoyage de la porte....21

Neoyage des bras d'aspersion ....21

Précauons contre le gel....21

GUIDE DE DÉPANNAGE ......22

CODES D'ERREUR 24

FICHE PRODUIT 25

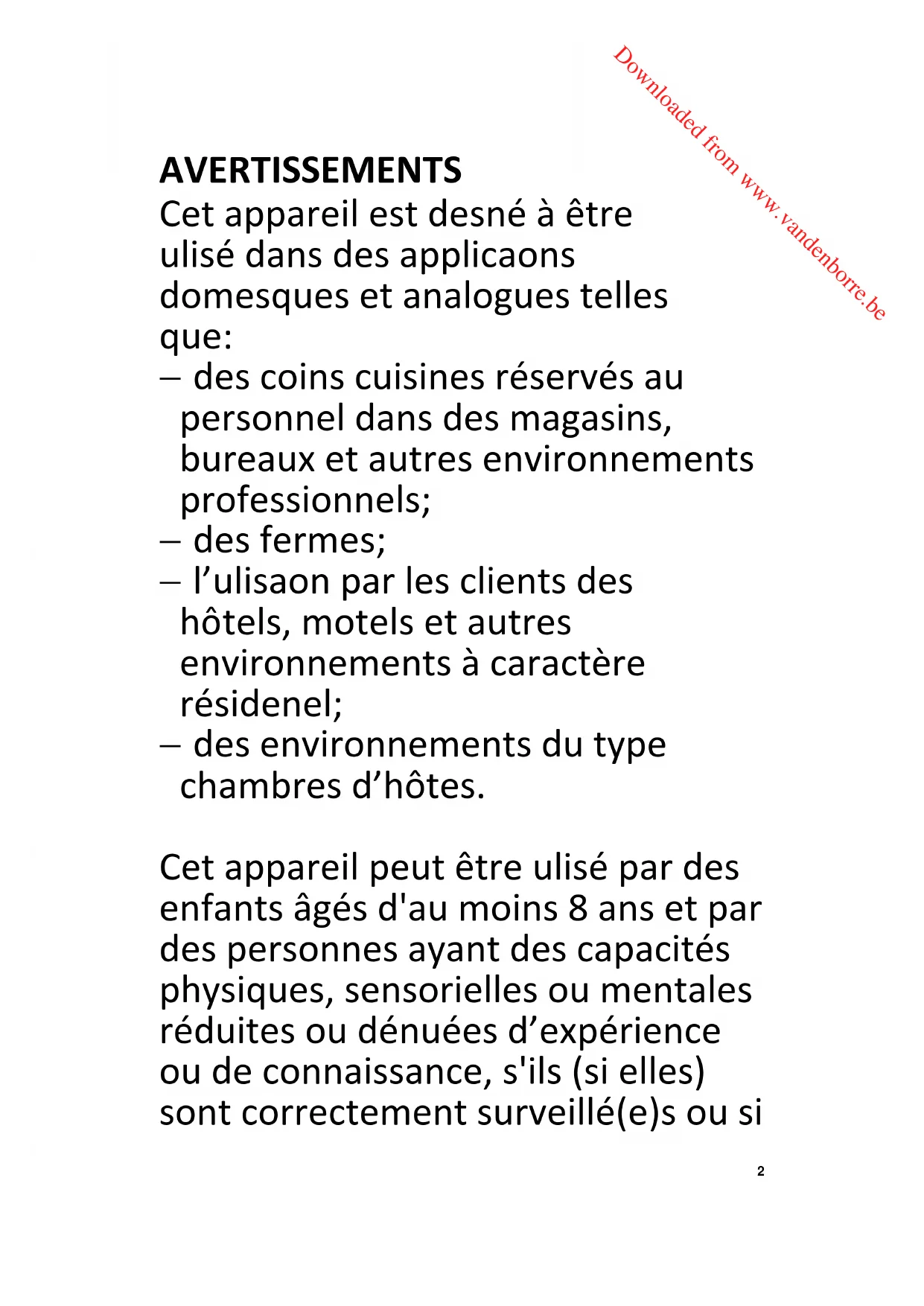

AVERTISSEMENTS

Cet appareil est desné à être ulisé dans des applicaons domesques et analogues telles que:

– des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
- des fermes;
- l'ulisaon par les clients des hôtels, motels et autres environnements à caractère résidenel;
- des environnements du type chambres d'hôtes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si

des instrucons relaves à l'ulisaon de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le neoyage et l'entreen par l'usager ne doivent pas être eectués par des enfants sans surveillance.

Si le câble d'alimentaon est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualicaon similaire an d'éviter un danger.

Les détails concernant la méthode et la fréquence du neoyage sont dénis en page 20&21 dans la secon de “NETTOYAGE ET ENTRETIEN”.

Il convient que la porte ne soit pas laissée en posion ouverte dans la

mesure où cela pourrait présenter un danger de basculement.

MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en posion horizontale.

Les ensembles de raccordement neufs fournis avec l'appareil doivent être ulisés; il convient de ne pas réaliser les ensembles de raccordement usagés.

Les informaons sur la façon de charger le lave-vaisselle sont dénies en pages 11&13 dans la secon "CHARGEMENT DES PANIERS".

La pression minimale admissible pour l'arrivée d'eau est de 0.04 MPa.

La pression maximale admissible

pour l'arrivée d'eau est de 1 MPa.

La che de prise de courant doit demeurer facilement accessible après l'installaon de l'appareil.

Le nombre maximal de couverts à laver par ce lave-vaisselle est de 10 couverts.

Nos emballages / produits peuvent faire l'objet d'une consigne de tri, pour en savoir plus : www.quefairedemesdechets.fr

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

• Le lave-vaisselle ne doit être ulisé que pour le lavage de la vaisselle et des ustensiles de cuisine.
• Ne déconnectez jamais l'appareil du réseau électrique en rant sur le câble d'alimentaon, saisissez toujours la prise.
• Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou que vous avez les mains ou les pieds mouillés.
• N'ouvrez pas la porte durant un cycle de lavage car de la vapeur et de l'eau chaude pourraient être éjectées du lave-vaisselle.
• Si vous souhaitez vous débarrasser d'un appareil hors d'usage comportant une serrure / un loquet sur la porte, veillez à ce que celui-ci soit désacvé an d'éviter que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
• Ne laissez pas les enfants grimper sur la porte du lave-vaisselle et ne meez aucun objet lourd sur la porte lorsqu'elle est ouverte; cela risquerait de déséquilibrer l'appareil.

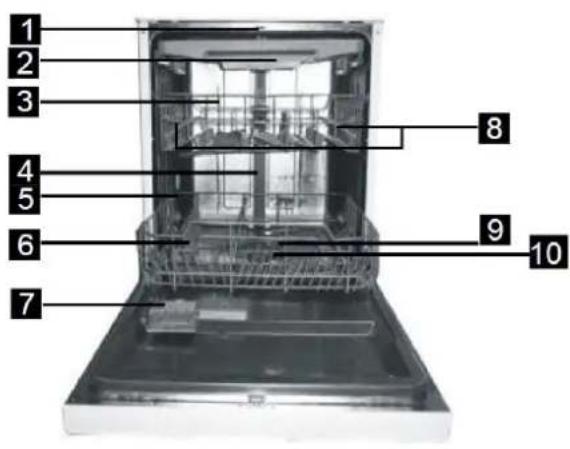

DESCRIPTION

Vue avant (Intérieur)

1 2 3 4 5 6 7 8 9 10

1. Bras d'aspersion supérieur
2. Tiroir à couverts
3. Panier supérieur
4. Tuyau interne
5. Panier inférieur
6. Réservoir de sel

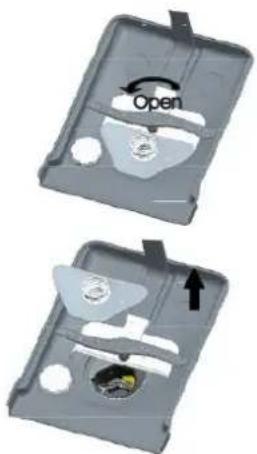

7. Distributeur de détergent et de

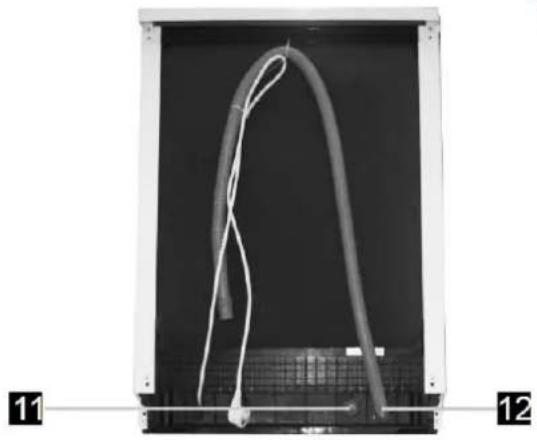

Vue arrière

1. Étagères porte-tasses
2. Bras d'aspersion inférieur
3. Dispositif de ltrage
4. Valve d'arrivée d'eau
5. Tuyau de vidange

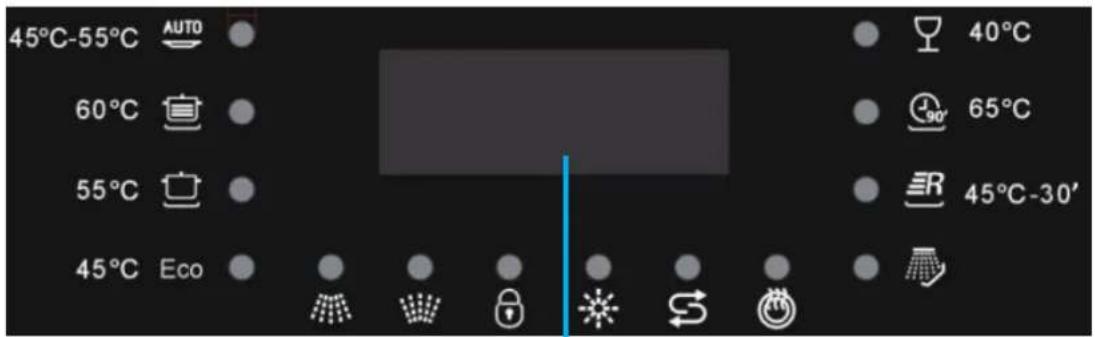

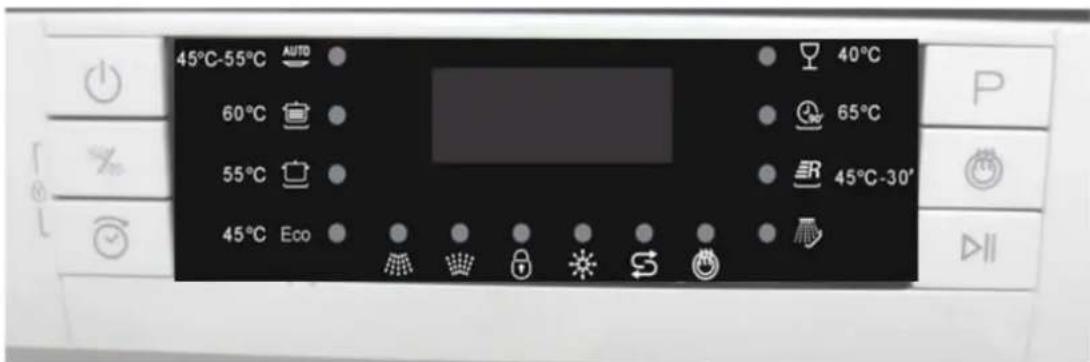

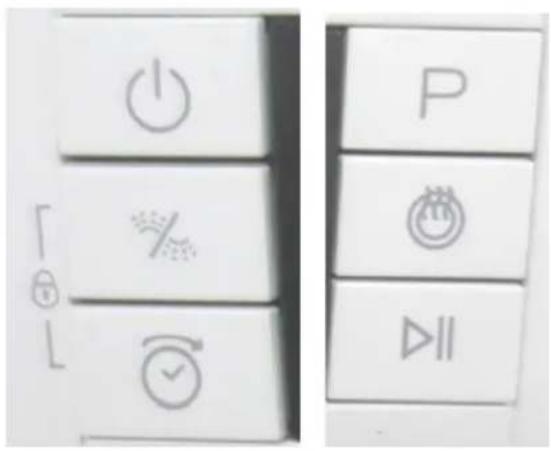

Panneau de contrôle

Présentaon

45°C-55°C AUTO 60°C 55°C 45°C Eco 40°C 65°C 45°C-30° P DII

Boutons sur les côtés gauche et droit du panneau de contrôle

- vous permet de séleconner l'aspersion au niveau du panier supérieur ou inférieur (ou les deux) pour le programme de lavage.

Départ diéré

Programme de lavage

Séchage supplémentaire

Départ/Pause

Pare centrale du panneau de contrôle

45°C-55°C AUTO 60°C 55°C 45°C Eco 40°C 65°C 45°C-30'

Achage

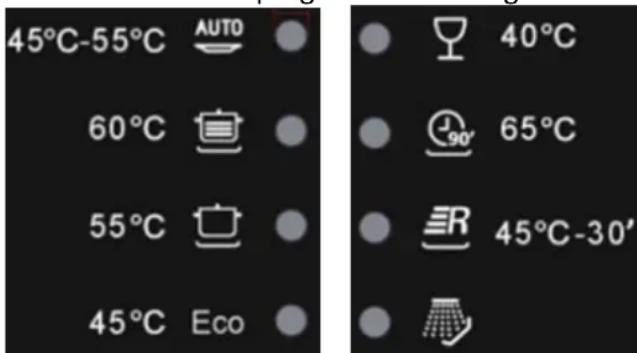

Indicateurs lumineux des programmes de lavage :

Auto

Intensif

Normal

Lavage économique

Verres

90 minutes

Express

Rinçage

Autres indicateurs lumineux :

Bras

d'aspersion supérieur

Bras

d'aspersion inférieur

Verrouillage sécurité enfants

Remplissage du liquide de rinçage

Remplissage du comparment de sel

Séchage supplémentaire

AVANT D'INSTALLER VOTRE LAVE-VAISSELLE

Avant de brancher le lave-vaisselle à l'alimentaon, vériez que la tension indiquée sur la plaque signaléque de votre lave-vaisselle correspond à la tension de votre domicile.

Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable pour les dommages se produisant à cause de l'ulisaon de l'appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentaon électrique avant de procéder à l'installaon du lave-vaisselle.

INSTRUCTIONS D'INSTALLATION

Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à parr du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisaons d'arrivée et de sore d'eau.

Pour des raisons de sécurité, n'ulisez pas de rallonge avec cet appareil.

Branchement à l'arrivée d'eau

Tuyau d'arrivée d'eau (alimentaon en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3/4". La canalisaon doit donc comporter un connecteur mâle similaire ainsi qu'un robinet d'arrêt à proximité.

Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez fermement; les rondelles doivent impéravement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonconne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression"; ainsi, si la pression des canalisaons n'est pas assez forte, le lave-vaisselle mera plus de temps à se remplir et pourra ne pas fonconner.

AVERTISSEMENT: Refermez le robinet après usage.

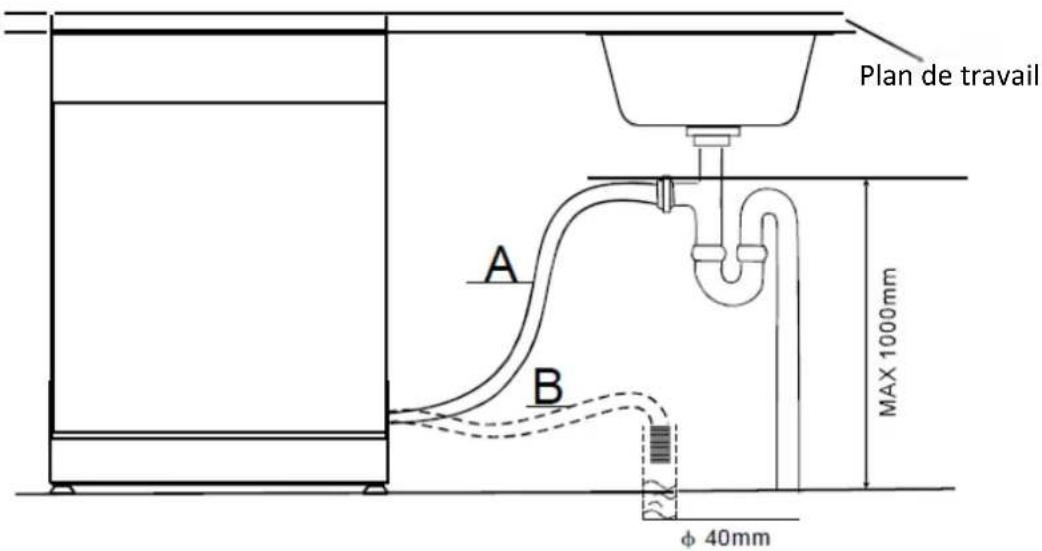

Branchement à l'évacuaon d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuaon ou une colonne d'évacuaon.

L'extrémité du tuyau doit être raccordée à un tuyau d'évacuaon dont la hauteur maximale doit être de 1000 mm au-dessus de la base du lave-vaisselle. L'autre extrémité du tuyau ne doit pas être immergée dans l'eau pour éviter tout risque de reux.

Le diamètre de la colonne d'évacuaon doit être d'au moins 40 mm an de permere une entrée d'air autour de l'extrémité du tuyau d'évacuaon.

Plan de travail A B MAX 1000mm φ 40mm

Si des fuites sont détectées, coupez immédiatement l'alimentaon en eau et vériez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualié.

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permere de fonconner correctement. Le cas échéant, réglez les pieds pour corriger la posion.

FONCTIONNEMENT

Ce lave-vaisselle neoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les bras d'aspersion en rotaon, passe par un ltre qui enlève les restes de nourriture et les parcules sales, puis retourne dans les bras d'aspersion.

L'eau sale est pompée et remplacée par de l'eau propre à la n de chaque cycle (le nombre de fois dépend du cycle ulisé).

REMARQUE :

Une eau trop dure aecte le fonconnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du ltre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonconner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine).

Recommandaons et mises en garde générales

Avant d'uliser le lave-vaisselle pour la première fois, il est conseillé de lire les instrucons ci-dessous pour savoir quels types d'arcles mere au lave-vaisselle, et comment.

Avant d'insérer la vaisselle dans l'appareil, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le ltre ou d'abîmer la pompe de lavage.
• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mere au lave-vaisselle.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mere dans la machine.

AVERTISSEMENTS:

• Faites en sorte que toute la vaisselle enne bien en place et ne risque pas de se renverser ou de gêner la rotaon des bras d'aspersion au cours du cycle.
• Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impéravement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• N'empilez pas les arcles à laver les uns sur les autres.
• Évitez de placer les verres trop près les uns des autres: ils risqueraient de se heurter et de se casser.
• Chargez les arcles les plus volumineux ou ceux qui sont les plus diciles à neoyer dans le panier inférieur.
• Vériez que tous les arcles à laver peuvent être lavés au lave-vaisselle.

Arcles ne pouvant pas aller au lave-vaisselle:

• Plats et couverts en bois
• Objets d'arsanat
• Plats en plasque (sauf indicaon contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
• Plats en aluminium
• Argenterie
• Verres en cristal
• Arcles portant des décoraons (sauf indicaon contraire)

Chargement des paniers

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les arcles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les pets bols et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les assiees, les saladiers, , etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse aeindre toutes les surfaces.

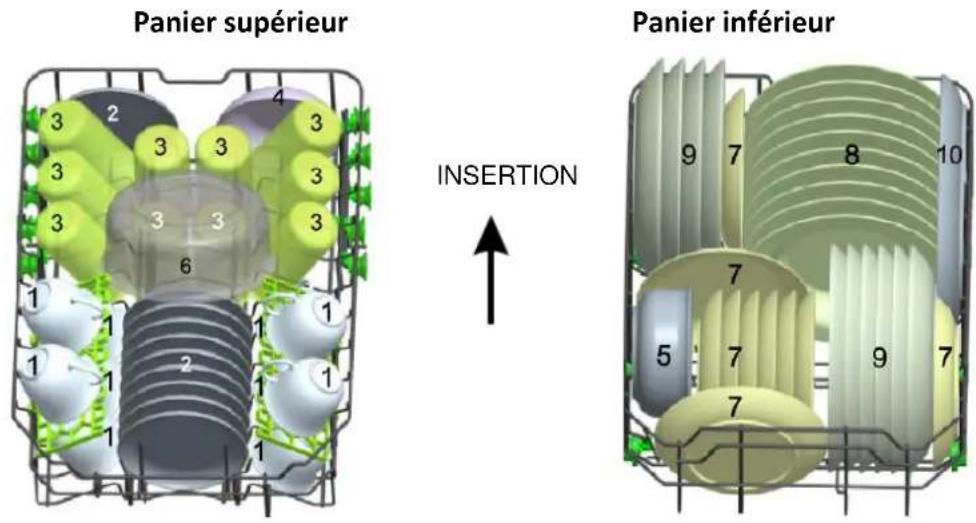

Panier supérieur 1 2 3 4 3 3 3 3 3 6 1 1 1 1 1 1 1 1 1 PANIER inférieur INSERTION 9 7 8 10 5 7 9 7 7 7 7 7 7 7

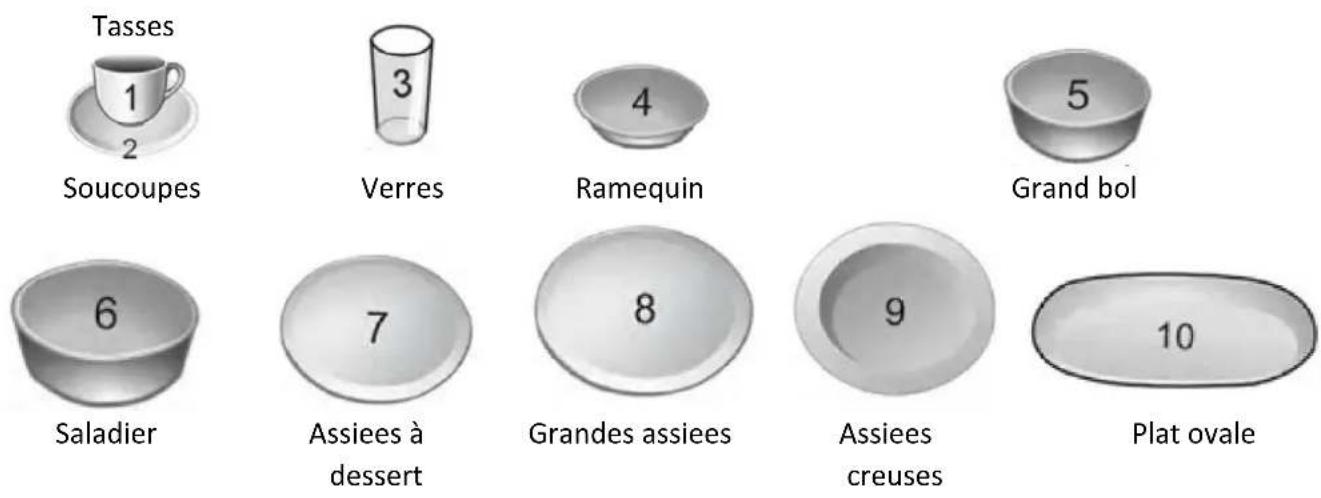

Tasses 1 2 Soucoupes 3 Verres 4 Ramequin 5 Grand bol 6 Saladier 7 Assiees à dessert 8 Grandes assiees 9 Assiees creuses 10 Plat ovale

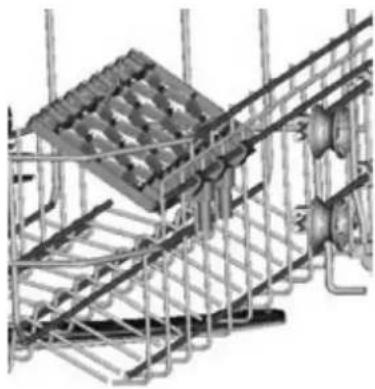

Le panier supérieur est équipé de deux étagères porte-tasses.

Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être repliées si nécessaire, comme illustré ci-dessous.

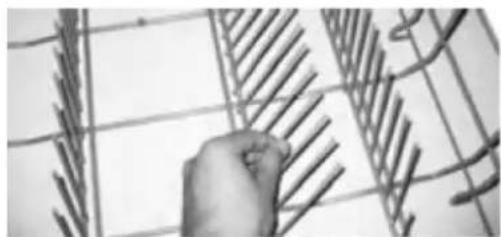

Les supports d'assiees peuvent être mis à l'horizontale an de gagner de la place dans le panier du bas, lorsque vous devez laver un plat très volumineux, par exemple.

Réglage en hauteur du panier supérieur

Le panier supérieur est réglable en hauteur de façon à faire de la place pour des ustensiles encombrants placés sur le panier supérieur ou sur celui du bas. Pour régler le panier supérieur en hauteur, placez ses roues sur des hauteurs de rail diérentes.

Posion inférieure

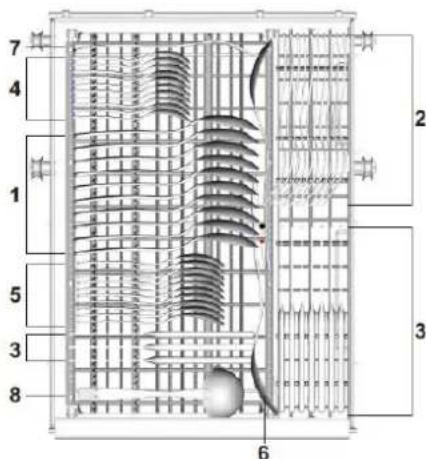

Chargement du panier à couverts

Disposez les couverts dans le panier.

Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets. Lors du chargement, faites aenon à ne pas vous blesser avec les lames des couteaux.

7 4 1 5 3 8 2 3 6

1. Cuillères à soupe
2. Fourchees
3. Couteaux
4. Petes cuillères
5. Cuillères à dessert
6. Cuillères de service
7. Fourchees de service
8. Louches

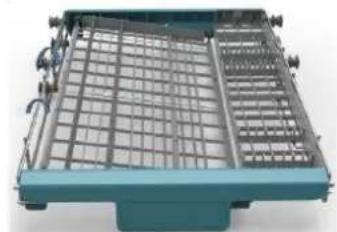

Le panier à couverts peut être posionné de 2 manières diérentes :

La pare gauche est inclinée alors que la pare droite est plate.

Les pares gauche et droite du panier sont inclinées.

Ulisaon de l'adoucisseur d'eau

La dureté de l'eau dépend de l'endroit où l'on se trouve. Si vous ulisez de l'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un disposit spécial d'adoucisseur d'eau fonconnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

ATTENTION:

• Ulisez uniquement du sel spécialement conçu pour lave-vaisselle domesque !
• N'ulisez pas du sel de table: il consent des substances insolubles susceptibles d'endommager le système d'adoucissement.
• Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excès de soluon saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion.
• Si vous prévoyez d'uliser des paslles pour lave-vaisselle pour vos besoins de lavage, il ne sera pas nécessaire d'uliser de sel ou d'agent de rinçage mais veuillez noter que l'indicateur de remplissage du comparment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'aectera pas la performance de votre lave-vaisselle.

Réglage de la consommaon de sel

1. Une fois que le lave-vaisselle est en marche, accédez au mode de réglage de la
   consommaon de sel en maintenant la touche énoncée jusqu'à ce que la valeur "H3" (réglage par défaut) clignote sur l'achage.
2. Alors que la valeur clignote, appuyez plusieurs fois sur ▷II pour séleconner le réglage de H1 à H6 adapté à la dureté de l'eau.
3. Appuyez sur pour conrmer le réglage.

DURETÉ DE L'EAU				Achage	Consommaon de sel (grammes/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

REMARQUE :

1° dH=1,25° Clarke=1,78° fH=0,178mmol/l

° dH: Degré allemand

° fH : Degré français

° Clarke: Degré britannique

Remplissage du réservoir de sel

1 Dévissez le bouchon du réservoir de sel en le tournant dans le sens contraire des aiguilles d'une montre.

2 Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5kg de sel dans le réservoir.

1

1 Ouvrir

2

Remeez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE : Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel s'allume. Il se peut que la lumière reste allumée un certain temps alors que le comparment de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.

S

Ulisaon du liquide de rinçage et du distributeur de détergent

Le liquide de rinçage aide la vaisselle à sécher plus vite et permet d'éviter la formaon de tartre et de taches. Il se déverse automaquement dans l'eau lors du cycle de rinçage nal.

Les distributeurs de détergent et de liquide de rinçage sont situés du côté intérieur de la porte: le distributeur de détergent à gauche et le distributeur de liquide de rinçage à droite.

vw.vandenborre.be

Remplissage du liquide de rinçage

1 Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.

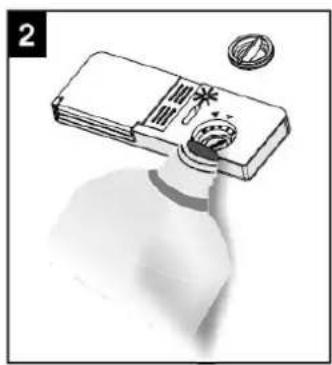

2 Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.

- L'indicateur visuel de niveau à côté du bouchon doit être enèrement sombre.

3 Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

1

REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rinçage

Le réglage par défaut est de 4 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.

La quanté de liquide de rinçage distribuée est proporonnelle à la posion du sélecteur.

1. Pour modier le réglage, ôtez le bouchon du réservoir.
2. À l'aide d'un tournevis (non fourni), tournez le sélecteur jusqu'au cran souhaité.
3. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE : Si la vaisselle est terne ou présente des taches circulaires, la quanté de liquide de rinçage doit être

5 4 3 2 6 MAX

augmentée. Si la vaisselle est collante ou présente des rayures blanchâtres, la quanté de liquide doit être diminuée.

Remplissage du détergent

Pour ouvrir le couvercle du comparment à détergent, appuyez doucement sur le bouton d'ouverture.
2 Versez le détergent, puis refermez soigneusement le couvercle.

A détergent pour le cycle de lavage principal B détergent pour le prélavage

A B

REMARQUE : N'ulisez que du détergent conçu spéciquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'uliser un détergent de bonne qualité.

REMARQUE: An d'obtenir de meilleures performances de séchage, il est recommandé d'uliser un agent de rinçage lors de l'ulisaon d'une paslle « 3-en-1 » ou « tout-en-1 ».

Programmes de lavage

Programme	Degré de saleté	Descripon du cycle	Quanté recommandée de détergent pour le prélavage/lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rincage est-il nécessaire?
Auto	Détecon automaque de lavage, pour une vaisselle légèrement, normalement ou très sale.	Prélavage (45°C)Lavage automaque (45°C -55°C)RinçageRinçage (65°C)Séchage	3/22 g(ou 3 en 1)	150	0,9-1,3	9,5-13	Oui
Intensif	Pour une vaisselle très sale et des casseroles, poêles et plats avec des résidus alimentaires séchés.	Pr&lavage (50°C)Lavage (60°C)RinçageRinçageRinçage (70°C)Séchage	3/22 g(ou 3 en 1)	170	1,4	15,5	Oui
Normal	Pour une vaisselle raisonnablement sale, par exemple assiees, verres et poêles pas trop sales.	Prélavage (45°C)Lavage (55°C)RinçageRinçage (65°C)Séchage	3/22 g(ou 3 en 1)	180	1,1	12	Oui
*Eco	Cycle standard journalier pour une vaisselle normalement sale, telle que casseroles, assiees et verres.	Prélavage Lavage (45°C)Rinçage (65°C)Séchage	3/22 g(ou 3 en 1)	195	0,74	8	Oui
[SGKH]Verres	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (40°C)RinçageRinçage (60°C)Séchage	3/22 g(ou 3 en 1)	125	0,75	12	Oui
90 minutes	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Lavage (65°C)RinçageRinçage (65°C)Séchage	25 g	90	1,15	11,5	Oui
Express	Lavage rapide pour une vaisselle légèrement sale.	Lavage (45°C)Rinçage (50°C)Rinçage (55°C)	20 g	30	0,70	10	Non
Rinçage	Pour détacher et rincer les saletés de la vaisselle.	Prélavage	N/A	15	0,02	3,5	Non

* Programme de comparaison pour EN 50242

Les informaons de comparaison étant en conformité avec la norme EN 50242, comme suit :

• Capacité : 10 couverts
• Posion du panier supérieur : Posion basse
• Posion de réglage du liquide de rinçage : 6

REMARQUE :

1. La durée du lavage varie selon la température de l'eau des canalisaons et selon la température ambiante.
2. La consommaon d'énergie en mode de veille est de 0,49W (avec la porte ouverte), et en mode hors tension, de 0,45W.
   Durée du mode de veille : L'alimentaon de la machine sera coupée automaquement au bout de 30 minutes une fois que le cycle est terminé.

Démarrage du lave-vaisselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaisselle.
3. Vériez les Itres.

- Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au paragraphe "Neoyage et entreen".

1. Vériez que les réservoirs de sel et de liquide de rinçage sont remplis.

2. Meez la vaisselle.

- Assurez-vous que les bras d'aspersion peuvent tourner librement.

1. Versez la quanté requise de détergent dans le distributeur (voir le tableau "Programmes de lavage").

2. Fermez bien la porte du lave-vaisselle.

3. Appuyez sur ⏻ pour mere le lave-vaisselle en marche.

- L'indicateur lumineux du programme ECO s'allumera et la durée du lavage s'achera.

1. Séleconnez le programme de lavage désiré en appuyant plusieurs fois sur P. • L'indicateur lumineux du programme de lavage séleconné s'allumera.

45°C-55°C AUTO 60°C 55°C 45°C Eco 40°C 65°C 45°C-30'

- Retardateur : Le retardateur vous permet de retarder le début d'un programme de lavage de 1 heure à 24 heures au maximum.

Appuyez plusieurs fois sur jusqu'à ce que le délai souhaité s'ache, par exemple H:03 pour un départ diéré 3 heures après.

Une fois le retardateur réglé, appuyez sur pour acver la foncon.

Pour annuler le départ diéré, appuyez tout d'abord sur puis appuyez plusieurs fois sur jusqu'à ce que l'achage indique "H:00".

1. Si vous souhaitez acver la foncon de séchage supplémentaire, appuyez sur l'indicateur lumineux correspondant s'allumera.

2. Cee foncon peut être seulement utilisée avec les programmes Intensif, Normal, Eco, Verres et 90 minutes.

3. Lorsque cée foncon est acvée, le lave-vaisselle augmentera la température à la n d'un programme de lavage pour intensier le séchage.

4. Appuyez plusieurs fois sur pour séleconner l'aspersion sur le panier supérieur, sur le panier inférieur ou sur les deux paniers durant un cycle de lavage.

- L'(les) indicateur(s) lumineux correspondant s'allumera(ont).

1. Démarrez le programme de lavage en appuyant sur ▷II.

2. À la n du programme de lavage, un signal sonore retent et le lave vaisselle s'arrête automaquement.

3. An d'éviter de vous brûler, aendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle.

4. Sortez la vaisselle.

Le cycle de lavage ne pourra pas démarrer si la porte est ouverte ou si elle est mal fermée.

N'ouvrez pas la porte tant que l'appareil fonconne: vous risqueriez de vous brûler avec les jets d'eau bouillante.

Ajout de vaisselle supplémentaire

1. Sans éteindre la machine, appuyez sur ▷∥ pour la mere en pause.
2. Ouvrez la porte en faisant aenon à éviter la vapeur brûlante.
3. Meez la vaisselle dans le lave-vaisselle
4. Refermez la porte et appuyez sur ▷II. Le cycle de lavage reprendra au point où il avait été interrompu.

Changement d'un programme de lavage en cours

Si vous vous êtes trompé lors du choix du programme, il est possible de changer de programme ultérieurement.

1. Appuyez sur ▷II pour mere la machine en pause.

2. Appuyez sur P et maintenez ce bouton enfoncé durant 3 secondes. Vous entendrez un bip sonore.

3. Appuyez plusieurs fois sur P pour séleconner un nouveau programme.

- L'indicateur lumineux correspondant au nouveau programme s'allumera.

1. Appuyez sur ▷II pour démarrer le programme.

Foncon de verrouillage sécurité enfants

Cee foncon vous permet de verrouiller les boutons du panneau de contrôle. Ainsi, vos enfants ne risquent pas de démarrer accidentellement le lave-vaisselle en appuyant sur l'un des boutons.

Pour acver cee foncon, appuyez simultanément sur et sur et maintenez ces boutons enfoncés jusqu'à ce que

l'indicateur lumineux de verrouillage 📄 lume.

Pour désacver cée foncon, appuyez et maintenez simultanément les deux boutons enfoncés jusqu'à ce que l'indicateur lumineux teigne.

NETTOYAGE ET ENTRETIEN

Eteignez toujours l'appareil et débranchez le câble d'alimentaon avant de procéder au neoyage.

N'ulisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Neoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chion mouillé.

Neoyage des Itres

Le dispositif de ltrage est constué d'un ltre principal (1), d'un ltre central (2) et d'un micro-ltre (3).

Tournez le disposif de ltrage dans le sens contraire des aiguilles d'une montre pour déverrouiller les Itres de l'appareil.

Soulevez le disposif de ltrage, puis séparez les Itres.

Rincez les Itres sous l'eau courante à l'aide d'une brosse à poils souples.

Neoyez régulièrement les Itres. Replacez le dispositif de ltrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en posion.

ATTENTION : Ne faites jamais fonconner le lave-vaisselle sans les ltres.

Neoyage de la porte

Neoyez les bords de la porte avec un chion mouillé.

An d'éviter que l'eau ne pénètre dans le disposif de verrouillage de la porte et n'aeigne les composants électriques, n'ulisez pas de produits neoyants en aérosol.

Open

Neoyage des bras d'aspersion

Les bras d'aspersion doivent faire l'objet d'un neoyage régulier an d'éviter tout risque d'obstrucon; les bras se démontent facilement.

Pour rerer les bras d'aspersion du haut et du bas, maintenez-les en les dévissant ou rez dessus.

Lavez les bras d'aspersion sous l'eau courante puis remeez-les en place et assurez-vous que rien ne peut gêner leur mouvement de rotaon.

Précauons contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0° C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

GUIDE DE DÉPANNAGE

Problème	Causes possibles	Soluons
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou relancez le disjoncteur. Débranchez tous les autres appareils qui seraient branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas sous tension.	Vériez que le lave-vaisselle est en marche et que sa porte est bien fermée.Vériez que le câble électrique est correctement branché.
	La porte est mal fermée.	Fermez bien la porte.
L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuaon est plié	Vériez le tuyau d'évacuaon.
	Le ltre est bouché	Vériez les Itres (voir le paragraphe "Neoyage des Itres").
	L'évier de la cuisine est bouché	Vériez que l'évier se vide normalement. Si l'évier ne se vide pas, faites venir un plombier.
Formaon de mousse à l'intérieur	Mauvais choix de détergent ou détergent périmé	N'ulisez que du détergent spécial pour lave-vaisselle an d'éviter la formaon de mousse. Néanmoins si cela se produit, ouvrez la porte du lave-vaisselle et laissez la mousse s'évaporer. Refermez et verrouillez la porte, puis lancez un programme de lavage pour vider l'eau. Répétez si nécessaire.
	Du liquide de rinçage a débordé.	En cas de débordement, essuyez immédiatement les coulures.
Taches sur les surfaces intérieures	Le détergent ulisé contenait du colorant.	Vériez que le détergent ulisé ne consent pas de colorant.
Film blanc sur les surfaces intérieures	Minéraux provenant d'une eau dure	Pour neoyer l'intérieur, n'ulisez qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc.N'ulisez jamais d'autre détergent que du détergent pour lave-vaisselle, an d'éviter la formaon de mousse.
Taches de	Les couverts lavés ne
rouille sur les couverts	résistent pas à la corrosion.
	Aucun programme de lavage n'a été lancé après avoir ajouté du sel.Des traces de sel se sont mêlées à l'eau de lavage.	Ulisez toujours le programme de lavage rapide.Ajoutez du sel dans l'appareil sans insérer de vaisselle.
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque.Les bras d'aspersion cognent contre quelque chose.	Reportez-vous au paragraphe "Chargement des paniers" pour placer correctement la vaisselle.
La vaisselle n'est pas propre.	La vaisselle n'a pas été disposée correctement.	Reportez-vous au paragraphe "Chargement des paniers".
	Le programme de lavage séleconné n'est pas assez intensif.	Choisissez un programme plus intensif.Reportez-vous au paragraphe "Programmes de lavage".
	Quanté de détergent insusante, ou détergent non approprié.	Ulisez plus de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Changez la disposion de la vaisselle de manière à ce que les bras d'aspersion puissent tourner librement.
	Les Itres ne sont pas propres ou ne sont pas disposés correctement.	Neoyez et/ou assemblez le disposif de ltrage correctement.
Taches et traces sur la vaisselle.	Le réglage du distributeur de liquide de rinçage est trop élevé.	Modiez le réglage du réservoir à liquide de rinçage.
La vaisselle sèche mal.	La vaisselle n'est pas disposée correctement	Reportez-vous au paragraphe "Chargement des paniers".
	Le réservoir de liquide de rinçage est vide ou n'est pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvais choix de programme	Choisissez un programme avec une durée de lavage plus long.

Codes d'erreur

En cas de mauvais fonconnement, l'appareil ache des codes d'erreurs pour vous averr :

Code d’erreur	Signicaon	Cause possible
E1	L’arrivée d’eau prend trop de temps.	Le robinet n’est pas ouvert, l’arrivée d’eau est obstruée ou la pression d’eau est insusante.
E4	Débordement	Certaines pares du lave-vaisselle fuient.

AVERTISSEMENT !

En cas de débordement, coupez l'arrivée d'eau avant d'appeler le réparateur.

FICHE DU PRODUIT :

Cee che produit est conforme à la direcve européenne N° 1059/2010.

Marque	Thomson
Type/descripon	TDW 45 WH, TDW 45 SILVER
Nombre de couverts standard	10
Classe d'ecacité énergéque 1	A++
Consommaon d'énergie annuelle 2	211kWh/an
Consommaon d'énergie pour un cycle de lavage standard	0,7 kWh/cycle 4
Consommaon de puissance en mode d'arrêt	0,45W
Consommaon de puissance en mode de veille (porte ouverte)	0,49W
Durée du mode de veille	minutes
Consommaon d'eau annuelle 3	2240 litres
Classe d'ecacité de séchage 4	A
Cycle de neoyage standard 5	Eco 45°C
Durée du cycle de lavage standard	195 minutes
Niveau sonore	46 dB(A) re 1 pW
Montage	Pose libre
Hauteur	845mm
Largeur	448mm
Profondeur (avec les connecteurs)	610mm
Puissance de consommaon	1760-2100W
Tension/fréquence nominale	220-240V~ 50Hz
Pression hydraulique (pression du ux)	0,4-10 bar = 0,04-1 MPa

REMARQUE :

① A+++ (ecacité maximale) à D (ecacité minimale)
② Consommaon d'énergie de "211" kWh par an, sur la base de 280 cycles de lavage standard avec alimentaon en eau froide et de la consommaon des modes à faible puissance La consommaon réelle d'énergie dépend des condions d'ulisaon de l'appareil.
③ Consommaon d'eau de "2240" litres par an, sur la base de 280 cycles de lavage standard. La consommaon réelle d'eau dépend des condions d'ulisaon de l'appareil.
4 A (ecacité maximale) à G (ecacité minimale)
5 Ce programme convient au lavage de vaisselle normalement sale. Il est le plus ecace pour ce type de vaisselle en termes de consommaon d'eau et d'énergie.

L'appareil est conforme aux normes et direcves européennes dans la version actuelle à la livraison:

• LVD 2006/95/CE
• EMC 2004/108/CE
• ErP 2009/125/CE

Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonconnement spéciées, la quanté de détergent, etc.

Le manuel d'instrucons est basé sur les normes et les règles de l'Union européenne,

610 (avec la porte fermée) 448 845 1175

Thomson est une marque déposée de Technicolor.

Nous nous excusons pour tout inconvénient causé par des incohérences mineures du manuel d'instrucons, pouvant se produire en raison de l'amélioraon et du développement du produit.

Darty Holdings SNC © Bondy 93140 France16/03/2015

CONTENTS

WARNINGS 2

IMPORTANT SAFETY INSTRUCTIONS.... 5

DESCRIPTION 6

BEFORE INSTALLING YOUR DISHWASHER 8
