Caractéristiques	Détails
Type d'appareil	Climatiseur mural
Capacité de refroidissement	10 000 BTU
Énergie	Classe énergétique A++
Fonctionnalités	Mode de refroidissement, mode chauffage, déshumidification
Niveau sonore	25 dB(A) en mode silencieux
Dimensions (L x H x P)	800 x 295 x 220 mm
Panneau de contrôle	Télécommande sans fil
Installation	Installation murale par un professionnel recommandée
Entretien	Filtres à nettoyer tous les 3 mois
Garantie	2 ans sur l'appareil
Consommation électrique	Environ 1,0 kW en mode refroidissement
Recommandations de sécurité	Ne pas obstruer les grilles d'aération, vérifier les fuites de gaz
Accessoires inclus	Télécommande, manuel d'utilisation

FOIRE AUX QUESTIONS - RAS10SKVPND TOSHIBA

Comment régler la température de la climatisation TOSHIBA RAS10SKVPND ?

Utilisez la télécommande fournie pour ajuster la température en appuyant sur les boutons '+' ou '-' jusqu'à atteindre la température souhaitée.

Pourquoi ma climatisation ne démarre-t-elle pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles sont chargées.

Comment nettoyer le filtre de la climatisation ?

Retirez le panneau avant et sortez le filtre. Lavez-le à l'eau tiède savonneuse, rincez-le soigneusement et laissez-le sécher complètement avant de le remettre en place.

Que faire si ma climatisation émet des bruits étranges ?

Des bruits peuvent être causés par des débris dans l'unité ou des pièces desserrées. Vérifiez l'appareil et si le problème persiste, contactez un professionnel pour une inspection.

Comment changer le mode de fonctionnement de la climatisation ?

Appuyez sur le bouton 'Mode' de la télécommande pour basculer entre les modes 'Froid', 'Chauffage', 'Déshumidification' et 'Ventilation'.

Quelle est la distance maximale entre l'unité intérieure et l'unité extérieure ?

La distance maximale recommandée est de 15 mètres entre l'unité intérieure et l'unité extérieure pour un fonctionnement optimal.

Comment réinitialiser la climatisation TOSHIBA RAS10SKVPND ?

Pour réinitialiser l'appareil, éteignez-le, débranchez-le pendant environ 5 minutes, puis rebranchez-le et rallumez-le.

Quels sont les paramètres à vérifier si la climatisation ne refroidit pas correctement ?

Vérifiez si les filtres sont propres, si les fenêtres sont fermées, et si la température est réglée correctement. Assurez-vous également que l'unité extérieure ne soit pas obstruée.

La télécommande ne fonctionne pas, que faire ?

Vérifiez si les piles de la télécommande sont chargées et insérées correctement. Si cela ne fonctionne pas, essayez de réinitialiser la télécommande ou remplacez les piles.

Comment programmer la minuterie de la climatisation ?

Utilisez la fonction 'Timer' sur la télécommande pour définir l'heure de démarrage et d'arrêt de l'appareil selon vos préférences.

MODE D'EMPLOI RAS10SKVPND TOSHIBA

Pour utilisation grand public

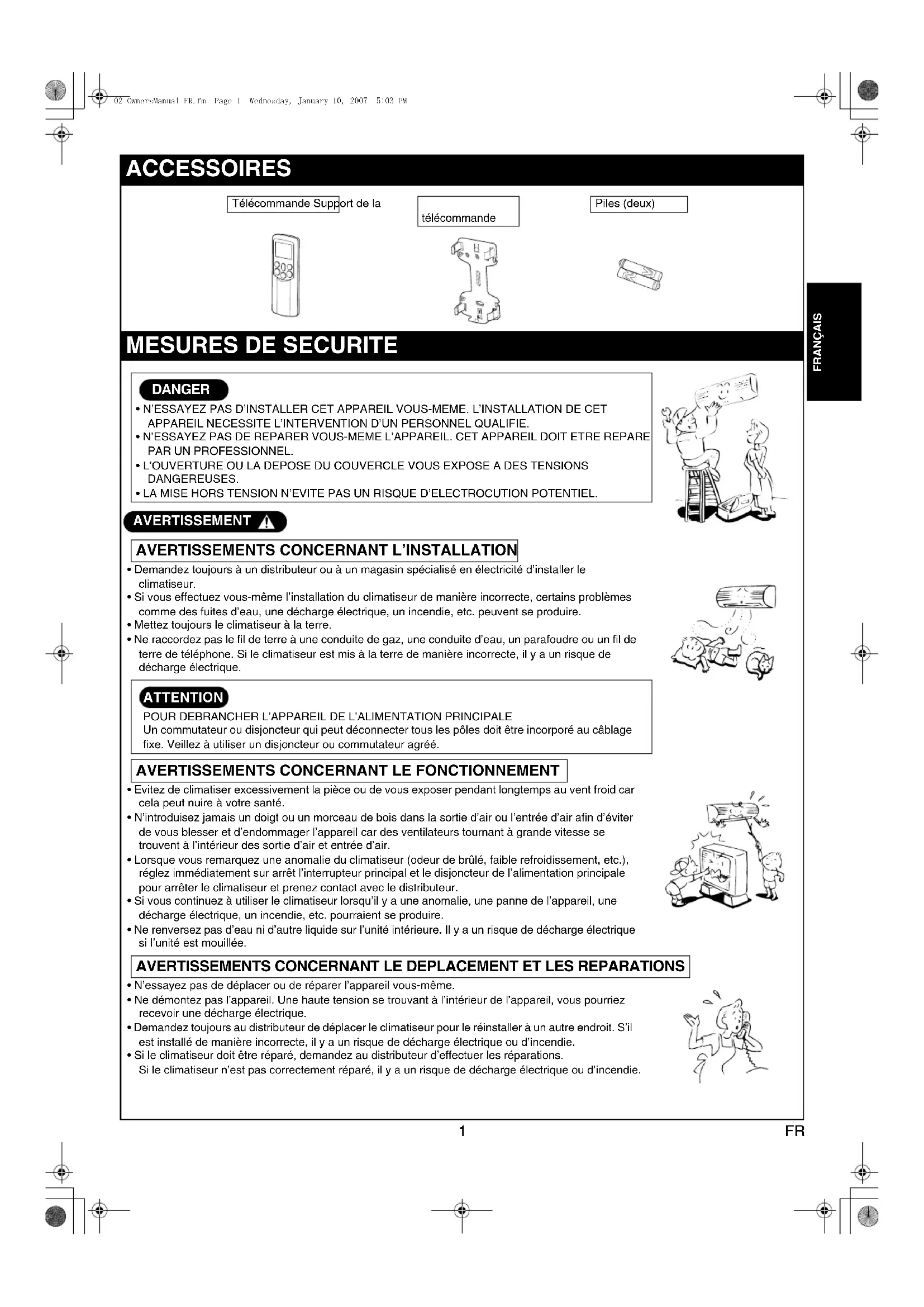

Avant tout, merci d'avoir porté votre choix sur un climatiseur TOSHIBA. Veuliez lire attentivement ce mode d'emploi avant de mettre en service le climatiseur.

Télécommande Support de la

telecommande

Piles (deux)

MESURES DE SECURITE

DANGER

• N'ESSAYEZ PAS D'INSTALLER CET APPAREIL VOUS-MEME. L'INSTALLATION DE CET APPAREIL NECCESSITE L'INTERVENTION D'UN PERSONNEL QUALIFIE.
• N'ESSAYEZ PAS DE REPARER VOUS-MEME L'APPAREIL. CET APPAREIL DOIT ETRE REPARÉ PAR UN PROFESSIONNEL.
  L'OUVERTURE OU LA DEPOSE DU COUVERCLE VOUS EXPOSE A DES TENSIONS DANGEREUSES.
  LA MISE HORS TENSION N'EVITE PAS UN RISQUE D'ELECTROCUTION POTENTIEL

AVERTISSEMENT

AVERTISSEMENTS CONCERNANT L'INSTALLATION

• Demandez toujours à un distributeur ou à un magasin spécialisé en électricité d'installer le climatisationur.
• Si vous effectuez vous-même l'installation du climatiseur de manière incorrecte, certains problèmes comme des fuites d'eau, une décharge électrique, un incendie, etc. peuvent se produit.
• Mettez toujours le climatiseur à la terre.
• Ne raccordez pas le fil de terre à une conduite de gaz, une conduite d'eau, un parafoudre ou un fil de terre de téléphone. Si le climatiseur est mis à la terre de manière incorrecte, il y a un risque de décharge électrique.

ATTENTION

POUR DEBRANCHER L'APPAREIL DE L'ALIMENTATION PRINCIPALE

Un commutateur ou disjoncteur qui peut déconnecter tous les pôles doit être incorpore au cablage fixe. Veillez à utiliser un disjoncteur ou commutateur/agréé.

AVERTISSEMENTS CONCERNANT LE FONCTIONNEMENT

• Evitez de climatiser excessivement la piece ou de vous exposer pendant longtemps au vent froid car cette peut nuire à votre santé.
  N'introduisez jamais un doigt ou un morceau de bois dans la sortie d'air ou l'entrée d'air afin d'éviter de vous blesser et d'endommager l'appareil car des ventilateurs tournant à grande vitesse se trouvent à l'intérieur des sortie d'air et entree d'air.
  Lorsque you remarquez une anomalie du climatiseur (odeur de brule, faible refroidissement, etc.), reglez immidiatement sur arrêt l'interrupteur principal et le disjoncteur de l'alimentation principale pour arreter le climatiseur et prenez contact avec le distributeur.
• Si vous continue à utiliser le climatiseur lorsqu'il y a une anomalie, une panne de l'appareil, une décharge électrique, un incendie, etc. pourrait se produit.
• Ne renversez pas d'eau ni d'autre liquide sur l'unité interieure. Il y a un risque de décharge électrique si l'unité est mouillée.

AVERTISSEMENTS CONCERNANT LE DEPLACEMENT ET LES REPARATIONS

• N'essayez pas de déplacer ou de réparer l'appareil vous-même.
• Ne demontez pas l'appareil. Une haute tension se trouvant à l'intérieur de l'appareil, vous pourriez recevoir une décharge électrique.
• Demandez toujours au distributeur de déplacer le climatiseur pour le réinstaller à un autre endroit. S'il est installé de manière incorrecte, il y a un risque de décharge électrique ou d'incendie.
• Si le climatiseur doit être réparé, demandez au distributeur d'effectuer les réparations.
  Si le climatiseur n'est pas correctement réparé, il y a un risque de décharge électrique ou d'accordie.

ATTENTION

PRECAUTIONS CONCERNANT L'INSTALLATION

• Placez le flexible d'évacuation de manière à Obtir les valeurs résultats.
• Une évacuation incorrecte peut inonder la maison et mouiller les meubles.
  Assurez-vous de brancher le climatisation à une source d'alimentation exclusive pour l'appareil, ayant la tension nominale requise. Sinon, l'appareil peut tomber en panne ou provoquer un incendie.
• N'installez pas l'appareil dans un endroit où il peut y avoir une fuite de gaz inflammable. Un incendie pourrait se produit si du gaz inflammable s'accumule autour de l'appareil.
  L'unité interieure doit être installée de sorte que son dessus soit à au moins 2 m de hauteur. Veillez aussi à ne rien placer sur le dessus de l'unité interieure.

PRECAUTIONS CONCERNANT LE FONCTIONNEMENT

• Lisez attentivement ce manuel avant demettre le climatiseur en marche. Ce manuel contient des informations importantes pour l'utilisation quotidienne.
• N'utilisez pas ce climatisationur pour des usages particuliers, comme la conservation d'aliments, d'instruments de précision, d'objects d'art, l'élevage d'animaux ou la culture de plantes en pots.
• N'installez pas ce climatiseur dans un local prévu pour un usage spécifique, comme dans un bateau ou tout autre type de vehicule. Cela pourrait nuir aux performances de l'appareil.
• Evitez d'exposer des plantes en pots et des animaux au rouge du climatiseur car celui-ci est nuisible à leur croissance et à leur santé.
• Lorsque le climatisation est utilisé à proximé immediate d'un apparéil à combustion, faites tout particulièrement attention à la ventilation et à laisser entre de l'air frais dans la piece. Une ventilation insuffisante peut provoquer un manque d'oxygène.
  Lorsque le climatiseur est utilise dans une piece fermée, veillez a ce que la ventilation de la piece soit suffisante. Une ventilation insuffisante peut provoquer un manque d'oxygène.
• Ne touche pas les touches de fonctionnement avec des mains mouillées. Vous pourriez receiveoir une décharge électrique.
• Ne placez aucun apparéil à combustion dans un endroit où il est directement exposé au souffle du climatiseur. Cela pourrait provoquer une combustion incomplète.
  Lorsque le climatiseur ne doit pas etre utilise pendant longtemps,reglez l'interrupteur principal ou le disjoncteur sur arrt pour plus de securite.Un débranchement de l'alimentation secteur protete I'appareil de la foudre et des sautes de tension.
• Ne placez pas de recipient contenant de l'eau, comme un vase, sur l'appareil car l'eau pourrait couler dans l'appareil et provoquer une décharge électrique du fait de la détérioration de l'isolement électrique.
• Vérifiez périodiquement les blocs en béton sous l'unité extérieure. Si la base est endommagée ou détiériorée et n'est pas réparée, l'unité peut basculer et pourrait blesser celui un.
• Ne lavez pas l'appareil avec de l'eau. Il y aurait un risque de décharge électrique.
• N'utilise pas d'alcool, benzène, diluant, produit d'entretien pour vitres, produit abrasif ou autre solvant pour nettoyer l'appareil car ils peuvent déterminer et endommager le climatiseur.
• Avant de nettoyer l'appareil, reglez toujours l'interrupteur principal ou le disjoncteur sur arrêt pour éviter d'être blessé par le ventilateur électricque qui tourne à l'intérieur.
• Pour plus de détails sur la méthode de nettoyage, reportez-vous à "ENTRETIEN REGULIER" et "ENTRETIEN SPECIAL" pages 20 à 23.
• Ne placez rien sur l'unité interieure ou l'unité extérieure, et ne montez pas dessus. Sinon l'unité peut basculer et vous blesser.
• Afin que le climatiseur fonctionne à ses performances maximum, utilisez-le dans les limites de température de fonctionnement spécifiées dans les instructions. Sinon, il peut fonctionner mal, tomber en panne ou de l'eau peut fuiR de I'appareil.
• Il est recommandé de faire effectuer un entretien par un spécialiste lorsque l'appareil a été utilisé pendant longtemps.

NOM DES PIECES

Unité extérieur

① Tuyau de raccordement de fluide frigorigene et fils electriques
②Entree d'air (cote et arrere)
③Sortie d'air

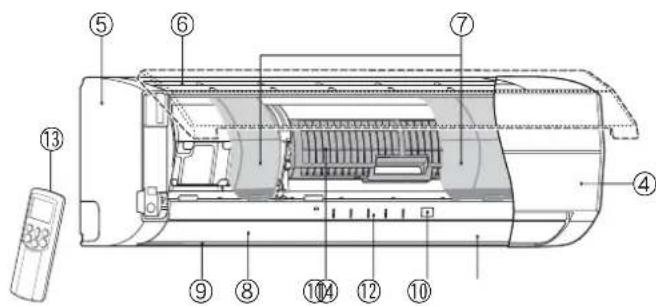

Unité interieure

④ Capteur de tempereure de la pièce
⑤Panneau avant
⑥Grille d'entrée d'air
⑦ Filtré à air
⑧Sortie d'air
9Volet de flux d'air horizontal Situé au dos du volet de flux d'air vertical.
10Volet de flux d'air vertical
11Panneau d'affichage
② Récepteur de signal infrarouge
③Télécommande
14Filtre Plasma pur

NOM ET FONCTION DES TEMOINS ET COMMANDES DE L'UNITE INTERIEURE

Panneau d'affichage

Les états de fonctionnement sont indiqués ci-dessous.

① Touche RESET
②Témoin FILTER (orange)
③Témoin TIMER (jaune)
④Témoin PURE (bleu)
⑤Témoin OPERATION (vert)

Les témoins de fonctionnement clignotent rapidement (5 fois par seconde) lorsqu'une fonction de protection est activée.

(6)Témoin S.CLEAN (vert)

Lorsque l'unité s'arrête après avoir fonctionné pendant 10 minutes ou plus en mode refroidissement ou déshumidification, l'opération de nettoyage commence automatiquement et le témoin S.CLEAN s'allume.

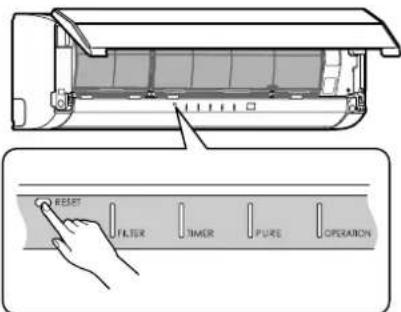

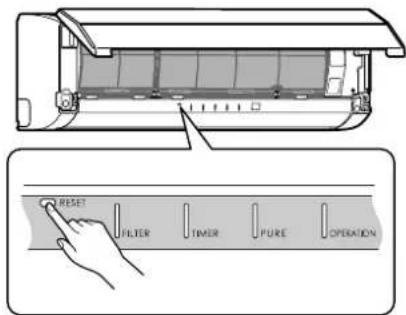

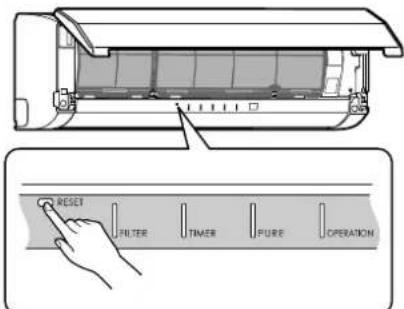

Touche RESET

La touche RESET a les deux fonctions suivantes.

• Fonction de réinitialisation

• utiliser lorsqu'le témoin FILTER (orange) est allumé. (T voirage 21.)

• Fonction de fonctionnement temporaire

A utiliser lorsque vous ne trouvez plus ou avez perdu la télécommande, ou lorsque ses piles sont déchargees. (voir page 19.)

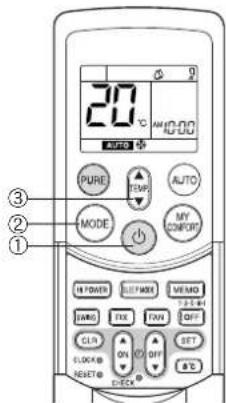

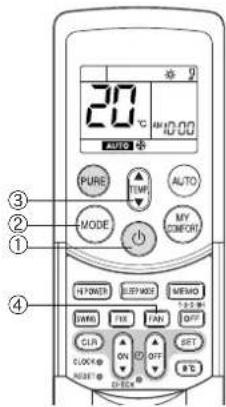

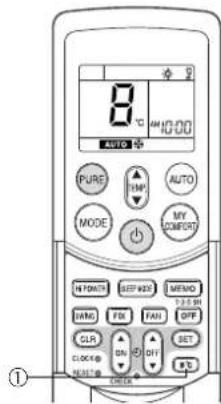

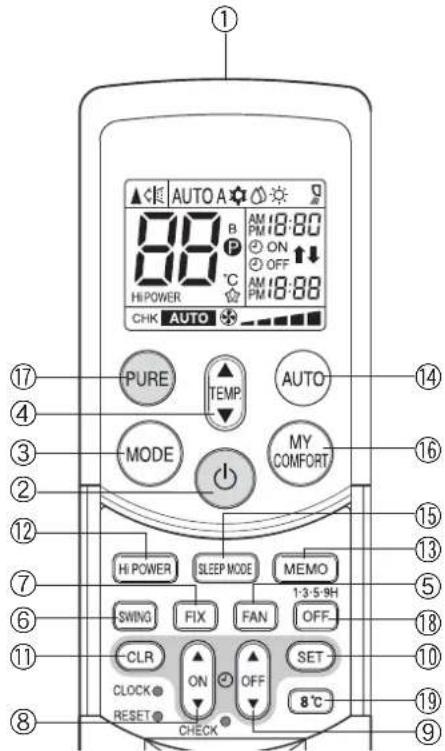

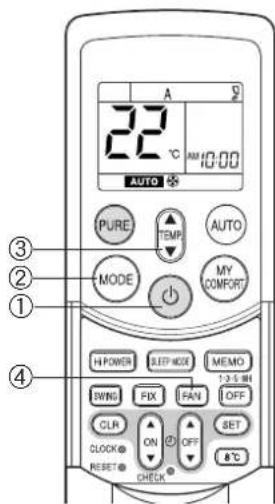

TELECOMMANDE ET SES FONCTIONS

①Emetteur de signal infrarouge

Il transmet les signaux à l'unité interieure.

② Touche

Appuyez sur la touche pour démarrer le fonctionnement. (Un bip de réception est émis.) Appuyez de nouveau sur la touche pour arreter le fonctionnement. (Un bip de réception est émis.) Si vous n'entendez aucdon son de réception de l'unité interieure, appuyez de nouveau sur la touche.

③ Touche de sélection de mode (MODE)

Appuyez sur cette touche pour selectionner un mode.
Chaque fais que vous appuyez sur la touche, les modes sont selectionnés dans l'ordre de A : Commande de permutation automatique, FRAIS, : SEC, : CHAUD et retour à A.
(Un bip de réception est émis.)

④ Touche de température ( )

...Le réglage de la température augmente jusqu'à 30^
▼…Le réglage de la température diminue jusqu'à 17^. (Un bip de réception est émis.)

⑤ Touche de vitesse du ventilateur (FAN)

Appuyez sur cette touche pour sélectionner la vitesse du ventilateur. Lorsque vous selectionnez AUTO, la vitesse du ventilateur est reglee automatiquement en fonction de la tempéraure de la piece. Vous pouvez également selectionner manuellement la vitesse du ventilateur souhaïée parmi cinq réglages possibles.

(BASSE, BASSE+, MOYENNE, MOYENNE+, HAUT) (Un bip de réception est émis.)

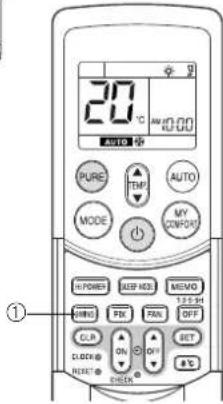

⑥ Touche de volet automatique (SWING)

Appuyez sur cette touche pour orienter le volet. (Un bip de réception est émis.)

Appuyez de nouveau sur la touche pour arreter le mouvement du volet. (Un bip de réception est émis.) (°' voir page 16.)

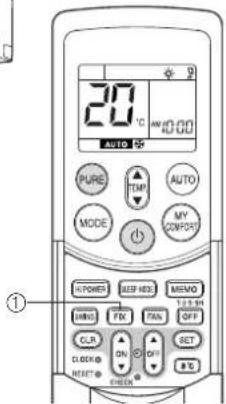

⑦ Touche de reglage du volet (FIX)

Appuyez sur cette touche pour regler le sens du flux d'air. (Un bip de reception est émis.) (voir page 16.)

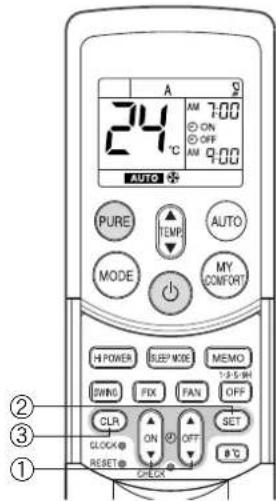

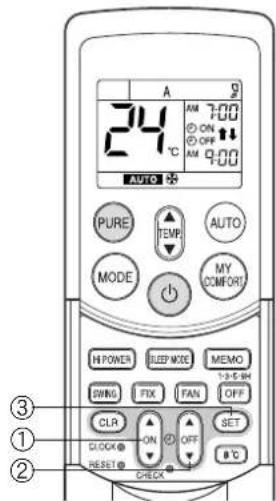

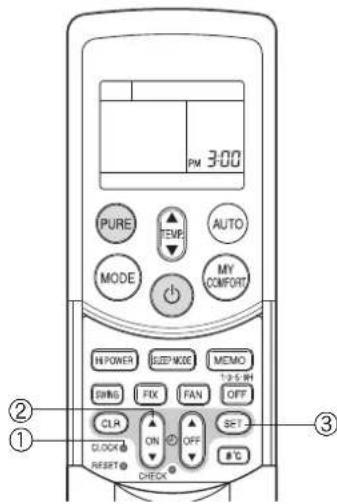

⑧ Touche de minuterie de mise en marche (ON)

Utilisez cette touche pour changer les heures de l'horloge et de la minuterie ON.

Pour augmenter l'heure, appuyez sur de la touche

ON

Pour diminuer l'heure, appuyez sur de la touche ON

9 Touche de minuterie d'arrêt (OFF)

Utilisez cette touche pour changer les heures de la minuteurie OFF.

Pour augmenter l'heure, appuyez sur de la touche

OFF

Pour diminuer l'heure, appuyez sur de la touche OFF

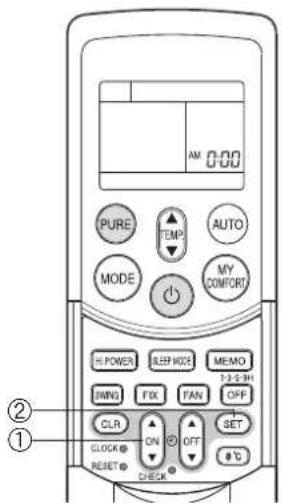

⑩ Touche de mémorisation (SET)

Appuyez sur cette touche pour memoriser les réglages d'heure. (Un bip de réception est émis.)

① Touche d'annulation (CLR)

Appuyez sur cette touche pour annuler la minuterie ON et la minuterie OFF. (Un bip de réception est émis.)

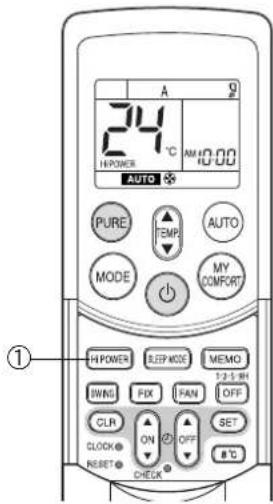

② Touche de puissance elevée (Hi POWER)

Appuyez sur cette touche pour demarrer un fonctionnement à puissance élevée. (voir page 18.)

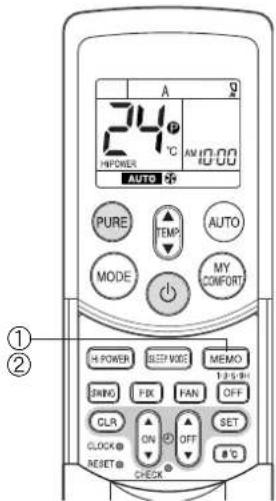

Touche de mémoire (MEMO)

Appuyez sur cette touche pour vous prépare à l'enregistrement des réglages.

Maintenez la touche enfoncée pendant ou plus 3 secondes pour memoriser le réglage indiqué sur la télécommande et jusqu'à ce que le symbole P soit affché. (« voir page 15.)

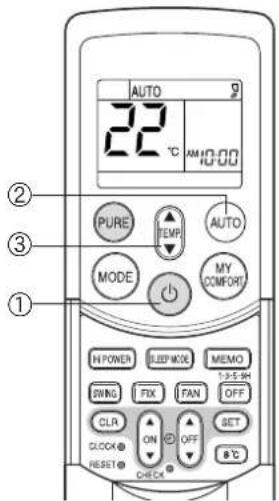

14 Touche de fonctionnement automatique (AUTO)

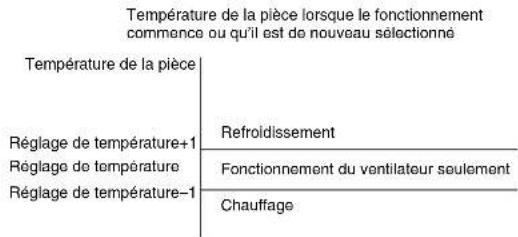

Appuyez sur cette touche pour faire fonctionner automatiquement le climatiseur.

(Un bip de réception est émis.) (voir page 18.)

Touche de mode veille (SLEEP MODE)

Appuyez sur cette touche pour démarrer le mode veille. (° voir page 18.)

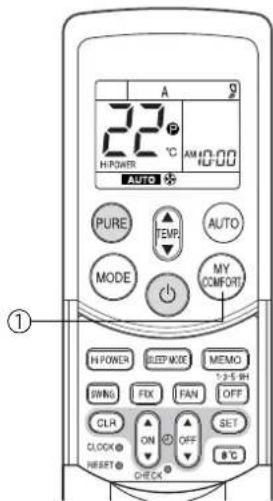

16 Touche de comport (MY COMFORT)

Appuyez sur cette touche pour faire fonctionner le climatiseur conformément aux réglages mémorisés au moyen de la touche MEMO. (voir page 15.)

⑦ Touche d'epuration d'air (PURE)

Appuyez sur cette touche pour demarrer l'opération d'épuration d'air électrique.

Appuyez de nouveau sur la touche pour arreter le fonctionnement.

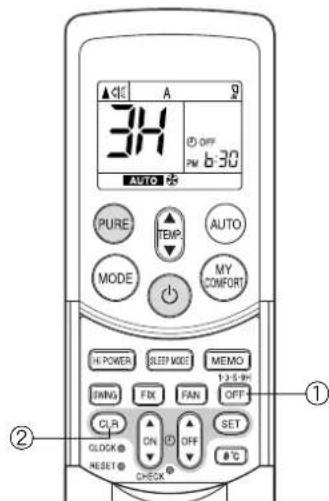

18 Touche de minuterie d'arrêt (OFF)

Appuyez sur cette touche pour demarrer le fonctionnement de la minuterie d'arrêt (OFF).

Vou pouve selectionner le temps de la minuterie OFF parmi quatre reglages (1, 3, 5 ou 9 heures)

9 Touche de fonctionnement 8^ (8^)

Appuyez sur cette touche pour démarrer l'opération de chauffage à la température régée de 8^ .

NOM ET FONCTION DES INDICATEURS DE LA TELECOMMANDE

Affichage

Tous les indicateurs, a l'exception de l'indicateur d'heure de l'horloge, s'affichent lorsque vous appuyez sur la touche

①Symbole de transmission

Ce symbole (indique que la télécommande transmet des signaux à l'unité interieure.

②Indicateur de mode

Indique le mode de fonctionnement actuel.
(AUTO:Commande automatique,A:Commande de permutation automatique, :FRAIS,SEC：CHAUD)

③ Indicateur de températe

Indique le réglage de la température (17°C à 30°C).

④ Indicateur d'epuration d'air (PURE)

Indique que l'opération d'épuration d'air électricque est en cours.

(5)Indicateur de vitesse du ventilateur (FAN)

Indique la vitesse du ventilateur selectionnee. AUTO ou l'un des cinq niveaux de vitesse du ventilateur (BASSE, BASSE+ MOYENNE MOYENNE+, HAUTE) peut etre indique. Indique AUTO lorsque le mode de fonctionnement est AUTO ou :SEC.

⑥ Indicateur d'heure de minuterie (TIMER) et d'horloge

L'heure reglee pour le fonctionnement de la minuterie ou I'heure de I'horloge est indiquee. L'heure actuelle est always indiqued sauf pendant the mode MINUTERIE.

⑦ Indicateur de puissance elevée (Hi POWER)

Indique lorsque le fonctionnement Hi POWER commence.

Appuyez sur la touche Hi POWER pour démarrer le fonctionnement et de nouveau pour l'arrêté.

⑧Indicateur (MEMORY)

Clignote pendant 3 secondes lorsque la touche MEMO est enforcée pendant le fonctionnement.

Le symbole apparait lorsque vous maintainez la touche enfoncée pendant 3 secondes ou plus alors que le symbole clignote.

Appuyez sur une autre touche pour eteindre le symbole.

Indicateur de mode veille (SLEEP MODE)

Indique lorsque le mode SLEEP MODE est activé.

Appuyez sur la touche SLEEP MODE pour démarrer le fonctionnement et de nouveau pour l'arrêté.

Indicateur de changement A. B de télécommande

Lorsque la fonction de changement de telecommande est reglee, B" apparait sur l'affichage de la telecommande. (Lorsque le reglage de la telecommande est "A", il n'y a pas d'indication à cette position.)

Fonction de changement de télécommande

• Si deux unités interieures sont installées dans la même piece ou dans des pieces voisines, les deux unités peuvent démarrer et s'arreter en même temps lorsqu'une télécommande est utilisé. Ce problème peut être évité en réglant la
  fonction de changement de sorte que chaque unité interieure soit activée seulement par la télécommande correspondante.
  Pourutiliser la fonction de changement de telecommande,contactez le distributeur du climatiseur ou la societe d'installation

PREPARATION ET VERIFICATION AVANT UTILISATION

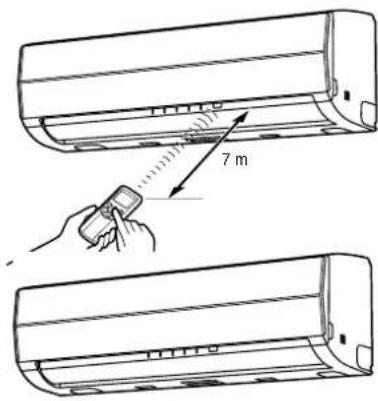

Chargement des piles de la telecommande

① Retirez le couvercle et introduizez les piles.
② Appuyez sur la touche RESET.

L'indicateur d'heure d'horloge clignote. Appuyez sur la touche RESET avec un objet à extrémité fine.

③ Remettez le couvercle en place.

Piles

• Pour replacer les piles, utilisez deux piles (type AAA) neuves.
• Les piles dureront environ un an lors d'une'utilisation normale.
• Remplacez les piles si l'unité interieure n'émet aucun bip de réception ou lorsque le climatiseur ne peut pas être utilisé au moyen de la télécommande.
  Pour eviter les dysfonctionnements dus à une fuite des piles, retirez les piles lorsque vous n'utilise pas la télécommande pendant un mois ou plus.
• Faites glisser le couvercle tout en appuyant sur les cotoés.

- Remplacement des piles

Veillez anepasinverserlespositions (+) et(-).

Réglage de l'horloge

Avant de commencer à utiliser le climatiseur, reglez l'horloge de la télécommande en effectuant les procédures décrites dans cette section. Le panneau d'horloge de la télécommande indique l'heure, que le climatiseur soit utilisé ou non.

Réglage initial

Lorsque les piles sont introduites dans la télécommande, le panneau d'horloge affiche AM 0:00 et clignote.

① Touche ON

Appuyez sur la touche ON pour régler l'heure actuelle.

Chaque pression sur la touche ON fait changer l'heure en incréements de une minute.

Le maintainen de la touche ON enforcée fait changer l'heure en incréements de dix minutes.

② Touche SET

Appuyez sur la touche SET

L'heure actuelle s'affiche et l'horloge commence a fonctionner.

Ajustement de l'horloge

① Touche CLOCK

Appuyez sur la touche CLOCK.

L'indicateur d'heure d'horloge clignote.

② Touche ON

Appuyez sur la touche ON pour regler l'heure actuelle.

Chaque pression sur la touche ON fait change l'heure en incriments de une minute.

Le maintien de la touche ON enforcée fait changer l'heure en incréements de dix minutes.

③ Touche SET

Appuyez sur la touche SET

L'heure actuelle s'affiche et l'horloge commence a fonctionner.

Appuyez sur CLOCK

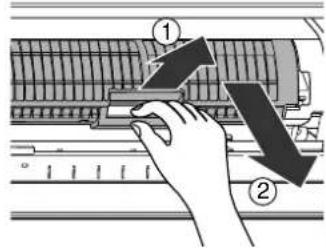

Vérifiez que le filtré à air et le filtré Plasma pur sont correctement installés

• Appuyez sur le filtré Plasma pur jusqu'à ce que les projections des deux côtes soient complètement introduites dans les supports (languettes). Si l'installation n'est pas correcte, le témoin FILTER (orange) peut s'allumer.

UTILISATION DE LA TELECOMMANDE

ATTENTION

Le climatiseur ne fonctionnera pas si des ridesaux, portes ou autres objets bloquent les signaux de la telecommande vers l'unité interieure.
Veillez a ce qu'un liquide ne se renverse pas sur la telecommande.
N'exposez pas la telecommande aux rayons directs du soleil ou a la chaleur.

Si le récepteur de signal infrarouge de l'unité interieure est exposé aux rayons directs du soleil, le climatiseur peut ne pas fonctionner correctement.

Utilisez des rideaux pour éviter que les rayons du soleil atteignent le récepteur.

• Les signaux peuvent ne pas etre reus correctement si la pioc ou le climatiseur est utilise compeo un eclairage fluorescent avec demarreurs electroniques. Si vous prevoyez dutiliser des lampes fluorescentes, consultez your distributeur local.
• Si d'autres apparèils électriques sont actifs par la télécommande, déplacez ces apparèils ou consultez votre distributeur local.

Emplacement de la telecommande

• Placez la télécommande à un endroit où ses signaux peuvent atteindre le récepteur de l'unité interieure (une distance de jusqu'à 7 m est admise).
  Lorsque you selectionnez le fonctionnement par minuterie, la telecommande transmet automatiquement un signal a l'unité interieure à l'heure spécifiée. Si la telecommande se trouve dans un endroit ou la transmission correcte du signal est bloquée, un-delai de jusqu'à 15 minutes peut se produit.

Support de la télécommande

Installation du support de la télécommande

• Avant d'installer le support de la télécommande sur un mur ou un pilier, vérifie si les signaux de la télécommande peuvent etre reçus par l'unité interieure.

Mise en place et retrait de la télécommande

• Pourmettre la telecommande en place, tenez-la parallelement au support et enforcez-la a fond. Pourretirer la telecommande, faites-la glisser vers le haut et hors du support.

FONCTIONNEMENT AUTOMATIQUE

Lorsque you reglez le climatiseur en mode AUTO, il selectionne automatique le fonctionnement en refroidissement, chauffage ou ventilation uniquement en fonction de la temperature de la piece. (voir page 18.)

La vitesse du ventilateur et le volet sont également commandés automatiquement.

Démarrage

① Touche

Appuyez sur cette touche pourmettreleclimatiseur en marche.

② Touche AUTO (AUTO)

Appuyez sur la touche AUTO.

③ Touche de température ( ) Temp Reglez la température souhaïée.

Le témoin OPERATION (vert) sur le panneau d'affichage de l'unité interieure s'allume. Le mode de fonctionnement est sélectionné en fonction de la température de la piece et le climatiseur se met en marche après environ 3 minutes.
- Si le mode AUTO n'est pas conforme, vous pouvez selectionner manuellement les conditions souhaitemes.

La vitesse du ventilateur et la position du volet peuvent être changées. Lorsque la vitesse du ventilateur ou la position du volet est changée, le MODE passe aussi de AUTO à A.

L'indicateur de vitesse du ventilateur est aussi affché.

Arrêt

Touche

Appuyez de nouveau sur cette touche pour arrêtier le climatiseur.

FONCTIONNEMENT AUTOMATIQUE (PERMUTATION AUTOMATIQUE)

Lorsque you reglez le climatiseur en mode A ou commutez depuis le fonctionnement AUTO du fait d'un changement des réglages, le climatiseur sélectionne automatiquement le fonctionnement en refroidissement, chauffage ou ventilation uniquement en fonction de la température de la pièce. (à' voir page 18.)

Demarrage

① Touche

Appuyez sur cette touche pourmettreleclimatiseur en marche.

② Touche de selection de mode (MODE)

Selectionnez A.

③ Touche de température ( )

Réglez la température souhaitée.

④ Touche de vitesse du ventilateur (FAN)

Selectionnez un des réglages "AUTO", BASSE, BASSE+,

MOYENNE,MOYENNE+,HAUTE

Le témoin OPERATION (vert) sur le panneau d'affichage de l'unité interieure s'allume. Le mode de fonctionnement est sélectionné en fonction de la température de la piece et le climatiseur se met en marche après environ 3 minutes.
- La température, la vitesse du ventilateur et la position du volet peuvent être changées.
Vous pouvez selectionner manuellement les conditions souhaitées.

Arret

Touche

Appuyez de nouveau sur cette touche pour arrer le climatiseur.

REFROIDISSEMENT/CHAUFFAGE

Demarrage

① Touche

Appuyez sur cette touche pourmettreleclimatiseur en marche.

②Touch

Sélectionnez FRAIS du CHAUD

③Touch

Réglez la température souhaïée

④ Touche de vitesse du ventilateur (FAN)

Selectionnez un des réglages “AUTO”, BASSE, BASSE+, MOYENNE-, MOYENNE+, HAUTE-

Le témoin OPERATION (vert) sur le panneau d'affichage de l'unité interieure s'allume. Le climatiseur se met en marche après environ 3 minutes.

Arrêt

Touche

Appuyez de nouveau sur cette touche pour arrêté le climatiseur.

DESHUMIDIFICATION

Demarrage

① Touche

Appuyez sur cette touche pourmettreleclimatiseur en marche.

② Touche de seLECTION de mode (MODE)

Selectionnez SEC

③Touch

Réglez la température souhaitée.

• Le réglage de vitesse du ventilateur est fixé sur AUTO et AUTO est affchéé.
  Le témoin OPERATION (vert) sur le panneau d'affichage de l'unité interieure s'allume et le climatiseur se met en marche après environ 3 minutes.

Arrêt

Touche

Appuyez de nouveau sur cette touche pour arrêté le climatiseur.

FONCTIONNEMENT 8^

Appuyez sur cette touche pour démarrer l'opération de chauffage à la température régée de 8^ .

Le climatiseur contrôle la température de la pierce à environ 8^

La température de la pièce peut s'éçarter légrement de 8^ en fonction de la taille de la pièce et des conditions d'installation du climatiseur.

Démarrage de l'opération de chauffage 8^ pendant que le climatiseur est arrêté

Demarrage

① Touche 8^

Appuyez sur cette touche pour démarrer l'opération de chauffage à la température régée de 8^ .

• Le témoin OPERATION (vert) sur le panneau d'affichage de l'unité intérieure s'allume.

Le climatiseur se met en marche après environ 3 minutes.

Arret

Touche 6

Appuyez sur cette touche pour arreter le climatiseur.

Si l'opération de chauffage 8^ démarre pendant que le climatiseur est arrêté, appuyez de nouveau sur la touche 8^ pour arrêté le fonctionnement.

Démarrage de l'opération de chauffage 8^ pendant que le climatiseur fonctionne

Demarrage

① Touche 8^

Appuyez sur cette touche pour passer à l'opération de chauffage à la température régée de 8^ .

Si le climatiseur efectue une operation de refroidissement (y compris de refroidissement automatique) ou de deshumidification, il s'arrête et l'opération de chauffage à la température régée de 8^ démarre après environ 3 minutes. Si le climatiseur effectue une operation de chauffage, il passse immidiatement à l'opération de chauffage 8^ .
Si le climatiseur efectue le mode PURE, il effectue a la fois le mode d'epuration d'air et l'opération de chauffage 8^

Arrêt

Touche

Appuyez sur cette touche pour arreter le climatiseur.

Si l'opération de chauffage 8^ démarre pendant que le climatiseur fonctionne, appuyez de nouveau sur la touche 8^ pour returner à l'état de fonctionnement précédent.

Verifiez I'etat de fonctionnement sur I'ecran de la telecommande.

Lorsqu'une opération de chauffage démarre depuis un chauffage 8^ , 5 minutes environ peuvent être nécessaires pour que l'air chaud commence à souffler.

ATTENTION

Les performances de chauffage pourraient se déterminer si le sens du volet est trop haut pendant une opération de chauffage 8^

REMARQUE

• La vitesse du ventilateur au démarrage du chauffage 8^ est en mode AUTO.
• Si un fonctionnement par minuterie est reglé avant l'opération de chauffage 8^ , le réglage du fonctionnement par minuterie est annulé. Des réglages de fonctionnement par minuterie ne peuvent pas été effectuels pendant une opération de chauffage 8^ .
• Les réglages pour SWING (mouvement du volet), FIX (position de volet), FAN (vitesse du ventilateur) et PURE (opération d'épuration d'air) peuvent être modifiés pendant une opération de chauffage 8^ . Des modifications de réglages ne peuvent pas été effectuees avec d'autres touches.
• La température de l'air souffle est inférieure à celle d'une opération de chauffage normale.

MODE PURE

Appuyez sur cette touche pour activer le mode d'épuration d'air électrique.

Pendant le fonctionnement du climatiseur

① Touche PURE

Le mode PURE commence en appuyant sur cette touche.
Le témoin PURE (bleu) sur le panneau d'affichage de l'unité interieure s'allume.
- Le filtré Plasma pur est activé.

Pour arrêté seulement le mode PURE

Touche PURE

Le mode PURE s'arrete en appuyant sur cette touche.
- Le témoin PURE (bleu) sur le panneau d'affichage de l'unité interieure s'éteint.
Le filtré Plasma pur est désactivé.

Pour arrêter en même temps le climatiseur

Touche

Le climatiseur et le mode PURE s'arretent en appuyant sur cette touche.

• Les témoins OPERATION (vert) et le témoin PURE (bleu) sur le panneau d'affichage de l'unité interieure s'éteignent.

ATTENTION

• La fois suivante où vous appuyez sur la touche, le fonctionnement combiné climatiseur et mode PURE commence.
• Pendant le fonctionnement combiné climatiseur et mode PURE, vous ne pouvez pas arrêter seulement le climatiseur.

Lorsque le climatiseur est arrêté

① Touche PURE

Le mode PURE commence en appuyant sur cette touche.
- Le témoin PURE (bleu) sur le panneau d'affichage de l'unité interieure s'allume.

INFORMATIONS

• Pendant l'opération d'épuration d'air, une petite quantité d'zone est produit et il se peut que vous en remarquiez l'odeur.
  Lorsque le flux d'air est automatique, il change entre BASSE et MOYENNE+ Le mode BASSE est activé lorsquel'air interieur devient propre. Pendant le fonctionnement, la position des volets de flux d'air vertical peut changer si la temperature de la piece est basse.
  Louverture de la grille d'entree d'air pendant le mode PURE fait parfois s'allumer le témoin FILTER (orange). Dans ce cas, arrétez le mode PURE (arrétez le climatiseur s'il fonctionné aussi), puis fermez la grille d'entree d'air.
  Le témoin FILTER (orange) s'allume après que le mode PURE s'est effectué pendant environ 1000 heures. Lorsque le témoin s'allume, nettoyez le filtré Plasma pur. (voir page 22.)

MODE Hi POWER

Puissance elevée (Hi POWER)

Le mode Hi POWER (fonctionnement à puissance élevé) commande automatiquement la température de la pièce, le flux d'air et le mode de fonctionnement de sorte que la pièce est rapidement refroidie en ete et chauffée en hiver. (voir page 18.)

Réglage du mode Hi POWER

① Touche Hi POWER

Appuyez sur la touche Hi POWER. Le symbole "Hi POWER" apparait sur la télécommande.

Annulation du mode Hi POWER

① Touche HI POWER

Appuyez de nouveau sur la touche Hi POWER.

Le symbole "Hi POWER" sur la télécommande s'eteint.

ATTENTION

Le mode Hi POWER ne peut pas etre activé en mode SEC.

Le climatiseur s'arrête après avoir fonctionné pendant la durée régée (1, 3, 5 ou 9 heures).

① Touche OFF

Appuyez sur la touche OFF (pendant le fonctionnement).

• Un bip bref est émis et l'indicateur de minuterie s'allume. L'houre à laquelle le climatiseur s'arrête est indiquée sur l'affichage de la télécommande (1H: environ 1 heures après l'houre actuelle).
• Appuyez de nouveau sur la touche pendant que 1H est affché (environ 3 secondes) pour passer à l'indicateur 3H, puis de nouveau pour passer à l'indicateur 5H et encore une fois pour passer à l'indicateur 9H.
• Àprouvaisélectionné la durée désirée, n'appuyez pas de nouveau sur cette touche. (Lorsque l'indicateur 1H, 3H, etc. s'éteint, la minuterie est régée.)

② Touche CLR

Appuyez sur la touche CLR pour annuler la minuterie.

La minuterie est annulée mais le climatiseur continue à fonctionner.
- Le mode de minutesie OFF 1, 3, 5 ou 9H est aussi annulé si la touche OFF est enforcée après avoir effectué un réglage.

INFORMATIONS

L'opération de nettoyage démarre lorsque le temps de la minuterie OFF 1, 3, 5 ou 9H est atteint. (L'opération de nettoyage ne s'effectue pas pendant le chauffage ou le mode PURE.)
Lors d'une utilisation combinée avec la minuterie ON, reglez tout d'abord la minuterie OFF 1, 3, 5 ou 9H, puis reglez la minuterie ON.
- Si vous appuyez sur la touche OFF pendant que la minuterie ON (OFF) est réglee, la minuterie ON (OFF) est annulée et seule la minuterie OFF 1, 3, 5 ou 9H est réglee.

MODE MINUTERIE

Minuterie ON et minuterie OFF

Réglage de la minuterie ON

① Touche ON

Appuyez sur la touche ON Réglez la minuterie à l'heure souhaïée.

Chaque fais que vous appuyez sur la touche ON, l'heure change en incréements de dix minutes.

Le maintien de la touche ON enforcée fait changer l'heure en incréements de une-heure.

② Touche SET

Appuyez sur la touche SET pour régler la minuterie.

L'heure de la minuterie s'affiche et celle-ci commence à fonctionner.

③ Touche CLR

Appuyez sur la touche CLR pour annuler le réglage de la minuterie.

Réglage de la minuterie OFF

① Touche OFF

Appuyez sur la touche OFF
Réçlez la minuterie à l'houre saubaité.

Chaque fois que vous appuyez sur la touche OFF, l'heure change en incréements de dix minutes.

Le maintien de la touche OFF enforcée fait changer l'heure en incréments de une heures.

② Touche SET

Appuyez sur la touche SET pour régler la minuterie.

L'heure de la minuterie s'affiche et celle-ci commence à fonctionner.

③ Touche CLR CLR

Appuyez sur la touche CLR pour annuler le réglage de la minuterie.

ATTENTION

• Lorsque vous sélectionnez un fonctionnement par minuterie, la télécommande transmet automatiquement le signal de minuterie à l'unité interieure à l'heure spécifique. Par conséquent, placez la télécommande dans un endroit où elle peut transmettre correctement le signal à l'unité interieure.
  Si you n'appuyez pas sur la touche SET en moins de 30 secondes après avoir regle l'heure, le reglage est annule.

Une fois que vous avez selectionné le mode de fonctionnement par minuterie, les réglages sont sauvégardés dans la télécommande.

Le climatiseur commencera ensuite à fonctionner dans les mêmes conditions que si vous appuyez sur la touche ou de la télécommande.

Vos ne pouvez pas regler la minuterie lorsque l'affichage d'horloge clignote.

Suivez les instructions de la section "Réglage de l'horloge" page 6 pour régler l'horloge, puis réglez la minuterie.

Minuterie combinée (Réglage simultané des minuteries ON et OFF)

Minuterie OFF Minuterie ON

(Fonctionnement Arrêt Fonctionnement)

Cette fonction est praticque lorsque vous pouze arreter le climatiseur après vous etre couche et le remetre en marche le matin lorsque.
vous you revielez, ou lorsque you rentrez chez you.

Exemple :

Pour arreter le climatiseur et le remetre en marche le lendemain matin

Réglage de la MINUTERIE combinée (TIMER)

(1) Appuyez sur la touche OFF pour régler la minuterie OFF.
(2) Appuyez sur la touche ON pour régler la minuterie ON.
(3) Appuyez sur la touche SET

Minuterie ON Minuterie OFF

(Arrêt Fonctionnement Arrêt)

Vou puez utisir ce reglage pour metre en marche le climatiseur lorsque yous ouy reveiliez et larrer lorsque you partez de chez you.

Exampie :

Pourmettre en marche le climatiseur le lendemain matin et l'arreter.

Réglage de la MINUTERIE combinée

(1) Appuyez sur la touche ON pour régler la minuterie ON.
(2) Appuyez sur la touche OFF pour régler la minuterie OFF.
(3) Appuyez sur la touche SET

• La fonction de minuterie ON ou OFF qui est la plus proche de l'heure actuelle est activée en premier.
• Si la même heures est régée pour les minuteries ON et OFF,aucun fonctionnement par minutesie ne s'effectue. Le climatiseur peut aussi s'arreter de fonctionner.

ATTENTION

La télécommande transmet le signal à l'unité interieure environ 3 secondes plus tard et l'unité interieure émet un bip de réception après que vous appuyez sur la touche SET

Minuterie combinée quotidienne (Réglage simultané des minuteries ON et OFF et activation quotidienne.)

Cet Fonction est pratique lorsque you voulez utilise les minuteries combinées à la meme heure tous les jours.

Réglage de la MINUTERIE combinée

(1) Appuyez sur la touche ON pour régler la minuterie ON.
(2) Appuyez sur la touche OFF pour régler la minuterie OFF.
(3) Appuyez sur la touche SET
(4) Àpres l'étape (3), un symbole de flèche (pu) clignote pendant environ 3 secondes. Appuyez sur la touche SET clignant qu'il clignote.

• Les deux flèches ( , ) sont affichées pendant que la miniterie quotidienne est activée.

Annulation du fonctionnement par minuterie

Appuyez sur la touche CLR

Affichage d'horloge

En mode MINUTERIE (minuterie ON-OFF, OFF-ON, OFF), l'indicateur d'heure d'horloge n'apparait pas afin de pouvoir afficher le réglage de l'heure. Pour voir l'heure actuelle, appuyez brievement sur la touche SET et l'heure actuelle s'affiche pendant environ 3 secondes.

Pour plus de facilité, utilisez la touche MEMO pour memoriser un réglage de fonctionnement liéquement employé.

Démarrez le climatiseur dans le mode de fonctionnement que vous souhaitez que la télécommande méorise.

Appuyez sur la touche comme indiqué ci-dessouspendant que le climatiseur fonctionne.

① Touche MEMO

Appuyez brievement sur cette touche pour préparer à la mémorisation du réglage. Toutes les icônes actuellement affichées clignotent, sauf l'indicateur d'heure d'horloge et l'indicateur de mode.

② Touche MEMO

Maintenez la touche MEMO enforcée pendant 3 secondes ou plus pendant que l'indicateur clignote.

Le symbole affiche et le réglage est mémorisé.

• Si vous n'appuyez pas sur la touche MEMO en moins de 3 secondes ou si vous appuyez sur une autre touche, le réglage MEMORY est annulé.
• Les modes de fonctionnement pouvant être mémorés avec la touche MEMO sont MODE, Température, FAN, MINUTERIE (TIMER) et Hi POWER.

Pour utiliser le climatiseur avec le réglage méorisé au moyen de la touche MEMO.

① Touche MY COMFORT

Appuyez sur la touche MY COMFORT. Le réglage méorisé au moyen de la touche MEMO est indiqué et le climatiseur fonctionne conformément au réglage.

(A): Lorsque la touche MY COMFORT est enforcée pendant que le fonctionnement est arrêté

(B) : Lorsque la touche MY COMFORT est enfoncée pendant le fonctionnement

Le témoin OPERATION (vert) sur le panneau d'affichage de l'unité interieure s'allume et le climatiseur se met en marche après environ 3 minutes.
- Le mode de fonctionnement passé au réglage enregistré avec la touche MEMO.
- Reglage initial :

MODE:AUTO

Temperature : 22

REGLAGE DU SENS DU FLUX D'AIR

• Reglez correctement le sens du flux d'air. Sinon vous pourriez ne pas et à l'aise et la distribution de la température dans la piece pourrait et être inégale.
• Reglez le flux d'air vertical au moyen de la télécommande.
• Reglez le flux d'air horizontal manuellement.

Réglage du flux d'air vertical

Le climatiseur règle automatiquement le sens du flux d'air vertical en fonction des conditions de fonctionnement lorsque le mode AUTO ou A est sélectionné.

Pour régler un sens de flux d'air Sélectionné

Utilisez cette fonction lorsque le climatiseur est en marche.

① Touche FIX

Maintenez enfoncée ou appuyez brievement sur la touche FIX de la télécommande pour déplacer le volet dans le sens désire.

• Changez le sens du volet de flux d'air vertical dans la plage indiquée.
• Ensuite, lorsque vous utiliserez le climatiseur, le volet de flux d'air vertical sera automatiquement régle sur le sens que vous avez régle au moyen de la touche FIX.

Pour modifier automatiquement le sens du flux d'air

Effectuez cette opération pendant que le climatiseur est en marche.

① Touche SWING

Appuyez sur la touche SWING de la télécommande.

• Pour arrêté la fonction, appuyez sur la touche SWING.
• Pour modifier le sens de rotation, appuyez sur la touche FIX.

ATTENTION

• Les touches FIX et SWING ne sont pas disponibles lorsque le climatiseur ne fonctionne pas (y compris lorsque MINUTERIE ON est reglé).
• Ne faites pas fonctionner le climatisationur pendant longtemps alors que le flux d'air est dirigé vers le bas durant une opération de refroidissement ou de déshumidification. Sinon de la condensation peut se former sur la surface du volet de flux d'air vertical et de l'eau peut gouter.
• Ne déplacez pas manuellement le volet de flux d'air vertical. Utilisez toujours la touche FIX.

Si vous déplacez manuelle le volet, il peut y avoir des problèmes pendant son fonctionnement.
Si le volet fonctionne mal, arretez le climatiseur et remettez-le en marche.
Lorsque vous mettez en marche le climatiseur immEDIatement après l'avoir arrêté, le volet de flux d'air vertical peut ne pas se déplacer pendant environ 10 secondes.

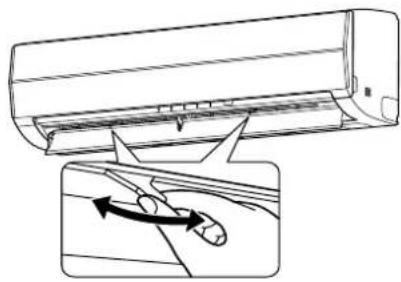

Réglage du flux d'air horizontal

Preparation :

Saisissez le levier sur le volet de flux d'air horizontal et deplacez-le pour regler le sens du flux d'air comme souhaite.
- Vous pouvez régler le flux d'air sur la gauche et la droite des grilles.

FONCTION DE REDEMARRAGE AUTOMATIQUE

Ce climatiseur est equiped'une fonction de redemarrage automatique qui lui permect de se remetre en marche, sans utilise la telecommande, selon les reglages de fonctionnement en cas de panne de courant. Le fonctionnement reprend automatiquement sans avertissement 3 minutes après que le courant est rétabli.

INFORMATIONS

La FONCTION DE REDEMARRAGE AUTOMATIQUE n'est pas activée lors de la sortie d'usine et il faut donc la régler si nécessaire.

COMMENT REGLER LE REDEMARRAGE AUTOMATIQUE

Pour régler la fonction de redémarrage automatique, procédez comme suit :

Le climatiseur doit etre sous tension. La fonction ne sera pas reglee si l'alimentation est coupee.

Pour activer la fonction de redémarrage automatique, maintenez la touche RESET enforcée pendant 3 secondes.

Le climatiseur recoit le réglage et émet 3 bips. Le système redémarre alors automatiquement. Le réglage de redémarrage automatique est activé.

(1) Lorsque le climatiseur est en veille (ne fonctionne pas).

Maintenez la touche RESET enfoncée pendant 3 secondes ou plus.

Le climatiseur se met en marche. Le témoin vert s'allume.

• ÀpRES environ 3 secondes, le climatiseur émet 3 bips.

Le témoin vert clignote pendant 5 secondes.

Le climatiseur fonctionne.

Si la mise en marche du climatiseur n'est pas nécessaire à ce moment-là, appuyez de nouveau sur la touche RESET ou utilisez la télécommande pour arrer le climatiseur.

(2) Lorsque le climatiseur fonctionne.

Maintenez la touche RESET enfoncée pendant 3 secondes ou plus.
Le climatiseur s'arrête de fonctionner. Le témoin vert s'éteint.
- 3 secondes après la pression sur la touche, le climatiseur émet 3 bips.
Le témoin vert clignote pendant 5 secondes.
Le climatiseur s'arrête.
Si you ne voulez pas arreter le climatiseur a ce moment-là, utilisez la télécommande pour le redémarrer. Au cours de l'utilisation suivante, le témoin vert est allumé.
La fonction de redemarrage automatique n'accepte pas de commande si un fonctionnement de la minuterie avec la
telecommande est activé.
- Àpres avoir redémarré le climatisationur avec la FONCTION DE REDEMARRAGE AUTOMATIQUE, la fonction de rotation de volet (AUTO) reprend.

COMMENT ANNULER LE REDEMARRAGE AUTOMATIQUE

Pour annuler la fonction de redémarrage automatique, précédez comme suit :

Répétez la procédure de réglage. Le climatiseur reçoit le réglage et émet 3 bips.

Le climatiseur doit alors etre redemarrer manuellement avec la telecommande apres que l'alimentation principale est coupee.

Le réglage de redémarrage automatique est annulé.

(1) Lorsque le climatiseur est en veille (ne fonctionne pas).

Maintenez la touche RESET enfoncée pendant 3 secondes ou plus.

Le climatiseur se met en marche.
Le témoin vert s'allume
- ÀpRES environ 3 secondes, le climatiseur émet 3 bips.
Le climatiseur fonctionne.

Si la mise en marche du climatiseur n'est pas nécessaire à ce moment-là,

appuyez de nouveau sur la touche RESET ou utilisez la télécommande pour arreter le climatiseur.

(2) Lorsque le climatiseur fonctionne.

Maintenez la touche RESET enfoncée pendant 3 secondes ou plus.

Le climatiseur s'arrete de fonctionner.
Le témoin vert s'éteint.
- ÀpRES environ 3 secondes, le climatiseur émet 3 bips.
Le climatiseur s'arrête.
Si vous ne pouze pas arreter le climatiseur a ce moment-la, utilisez la
telecommandepourleredemarrer.
Au cours de l'utilisation suivante, le tímoin vert est allumé.

Touche RESET

Touche RESET

COMMENT LE CLIMATISEUR FONCTIONNE

Fonctionnement automatique

Comme indiqué sur les Figure 1, le mode de fonctionnement automatique selectionne le fonctionnement sur la base des données de température de la piece (Ta) lorsque le climatiseur se met en marche.

Figure 1

Le mode de fonctionnement est selectionné de nouveau après que le compresseur est resté arrêté pendant 15 minutes.

Mode Hi POWER

Lorsque you appuyez sur la touche Hi POWER pendant le refroidissement, le chiffage ou en mode A, le climatiseur commence a fonctionner comme suit.

- Opération de refroidissement

L'opération de refroidissement s'effectue à 1^ de moins que la température régée.

La vitesse du ventilateur est aussi reglee sur elevée*.

• Le niveau de bruit augmente proportionnellement à la vitesse du ventilateur.

- Opération de chauffage

L'opération de chauffage s'effectue à 2^ de plus que la température régée.

La vitesse du ventilateur change automatiquement en fonction des conditions de fonctionnement.

Le climatiseur controle automatique la temperature de la piece, le flux d'air et le niveau de bruit afin d'éviter un refroidissement excessif en et de maintainir une piece chaude et comfortable en hiver.

INFORMATIONS

• La puissance et le niveau de bruit sont réduits pendant le mode veille et il se peut donc que la pièce ne soit pas suffisamment refroidie (ou chauffée) si le mode est utilisé pendant longtemps.
• Le mode veille ne peut pas etre utilise pendant le mode de deshumidification ou le mode PURE (fonctionnement independendant).

(Le mode PURE (fonctionnement indépendant) est celui lorsque la touche PURE est enforcée alors que le climatiseur est arrêté pour exécuter le mode PURE tout seul. Le climatiseur ne fonctionné pas à ce moment-là.)

• Si la touche FAN est enforcée pendant le mode veille, ce dernier est annulé.
• Le mode veille n'est pas un mode minuterie.

Mode sec ()

Le mode de déshumidification sélectionne automatiquement l'opération de refroidissement/deshumidification sur la base de la différence entre la température régée et la température réelle de la piece.

L'indicateur de vitesse du ventilateur indique AUTO et une vitesse faible est utilisée.

CONSEILS POUR UN FONCTIONNEMENT ECONOMIQUE

Maintenez la températe de la pièce à un niveau comfortable

Nettoyez les filtes à air

Des filtres à air encrassés réduisent les performances du climatiseur.

Nettoyez-les tous les 15 jours.

N'ouvre jamais des portes et fenêtres plus qu'il ne faut

Pour conserver l'air frais ou chaud dans la piece, n'ouvre jamais des portes et fenêtres plus que nécessaire.

Rideaux de fenêtes

En mode refroidissement, fermez les rideaux pour éviter les rayons directs du soleil.

En mode chauffage, fermez les ridesaux pour garder la chaleur a l'intérieur.

Utilisez efficacement la minuterie

Réglez la minuterie pour l'heure de fonctionnement souhaitation.

Assurez une circulation uniforme de l'air dans la piece

Réglez le sens du flux d'air pour une circulation régulière dans la piece.

Souffle vers le haut
Souffle vers le bas

FONCTIONNEMENT TEMPORAIRE

Fonctionnement temporaire

Ce mode est utilisé pour faire fonctionner temporairement le climateur si vous avez égaré la télécommande ou si les piles sont déchargées.

• Appuyez sur la touche RESET pour démarrer le fonctionnement automatique (AUTO).
• Pendant que le fonctionnement temporaire est activé, il n'est pas possible d'utiliser la télécommande.
• Maintenez la touche enforcée pendant 10 secondes pour démarrer l'opération de refroidissement.

Opération de nettoyage

Cette fonction est utilisée pour secher l'intérieur du climatiseur afin de réduire la formation de moisissure, etc. à l'intérieur du climatiseur.
Lorsque l'unité s'arrête après avoir fonctionné pendant 10 minutes ou plus en mode refroidissement ou déshumidification, l'opération de nettoyage commence automatiquement et le témoin S.CLEAN s'allume sur le panneau d'affichage de l'unité.

Durée de l'opération de nettoyage

L'opération de nettoyage dure 4 heures si l'unité a fonctionné en mode refroidissement ou déshumidification pendant 10 minutes ou plus.

Sur l'opération de nettoyage

L'opération de nettoyage ne rendra pas la piece plus propre ni n'éliminera la moissure et la poussière se trouvant déjà à l'intérieur du climatiseur.
- Pendant cette opération, une petite quantité de givre peut être visible : Ceci est normal et n'indique pas un dysfonctionnement.
- Les volets de flux d'air vertical s'ouvrement légarement.
Si une opération de nettoyage est interrompue pendant qu'elle est en cours, cela compromet I'effet du nettoyage.
- Pour arreter de force l'opération de nettoyage, appuyez deux fois sur la touche pendant l'opération de nettoyage.

ENTRETIEN REGULIER

AVERTISSEMENT

Avant de nettoyer le climatiseur, reglez toujours sur arrêt le disjoncteur ou l'interrupteur d'alimentation principal.

Nettoyage de l'unité interieure et de la télécommande

ATTENTION

• Utilisez un chiffon sec pour essuyer l'unité interieure et la télécommande.
  Lorsque le climatiseur est extrement sale, utilisez un chiffon imbibed d'eau froide pour nettoyer l'unité interieure.
  N'utilisez jamais de chiffon humide sur la télécommande.
• N'utilise pas de lingettes contenant des produits chimiques pour le nettoyage et n'en laissez pas pendant longtemps sur l'unité. Cela pourrait endommager ou décorler la surface de l'unité.
• N'utilisez pas de benzine, diluant, poudre abrasive ou d'autres solvants pour le nettoyage. La surface en plastique pourrait se craqueler ou se déformer.

Lorsque vous prévoyez de ne pas utiliser l'unité pendant au moins 1 mois

(1) Faites fonctionner le ventilateur pendant 3 à 4 heures pour secher l'intérieur de l'unité.
- Si une température régée elevée est utilisée en mode de refroidissement, le ventilateur fonctionné.
(2) Arretez le climatiseur et reglez le disjoncteur sur arrêt.
(3) Nettoyez les filtres a air.
(4) Retirez les piles de la télécommande.

Contrôles avant l'utilisation

ATTENTION

Véfiéz que les filtres à air sont installés.
- Verifiez que la sortie et l'entrée d'air de l'unité extérieur ne sont pas bouchées.

Nettoyage des filtres à air

Nettoyez les filtres a air tous les 15 jours.

Les performances du climatiseur diminuents les filtres a air sont couverts de poussiere.

Nettoyez les filtres à air le plus souvent possible.

Preparation :

1. Mettez le climatisateur hors tension au moyen de la télécommande.

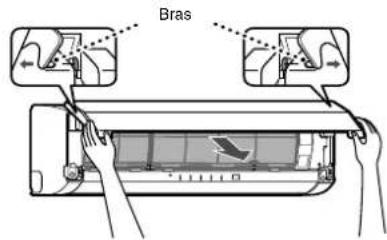

2. Ouvrez la grille d'entree d'air.

1 Ouvre la grille d'entrée d'air.
Soulevez la grille d'entrée d'air pour la mesure en position horizontale.
2 Saisissez les poignées gauche et droite du filtré à air et soulevez-le légrement, puis tirez-le vers le bas pour le sortir du support de filtré.
3 Utilisez un aspirateur pour enlever la poussière des filtres ou lavez-les à l'eau.
Après avoir lavé les filtres à air, faites-les secher à l'ombre.

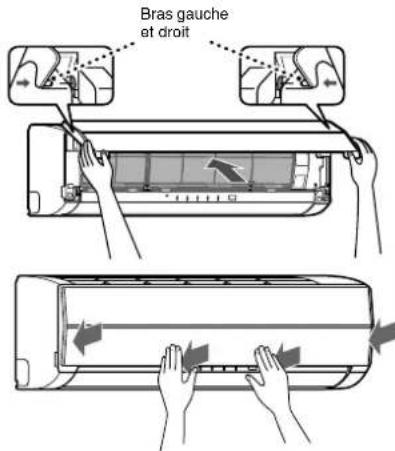

4 Introduisez la section supérieure du filtre à air de sorte que ses bords croit et gauche s'adaptent sur l'unité interieure et qu'il soit bien en place.
5Fermez la grille d'entree d'air. * Si le temoin FILTER de I'unite interieure est allumé, appuyez sur la touche RESET de I'unite interieure pour I'eteindre.

Nettoyage de la grille d'entree d'air

Preparation :

1. Mettez le climatisateur hors tension au moyen de la télécommande.
2. Ouvrez la grille d'entrée d'air.

1 Retirez la grille d'entree d'air.

Tenez les deux cotes de la grille d'entree d'air et ouvre vers le haut.
Retirez le bras gauche (ou croit) en le poussant vers l'extérieur puis en le tirant vers vous.

2 Lavez-la a I'eau a I'aide d'une éponge douce ou d'une serviette.

(N'utilisez pas de Brosse de nettoyage metallique ni de brosse dure.)
L'utilisation d'objets durs provoquera des rayures sur la surface de la grille et le revetement metallique s'écaillera.
Si la grille d'entrée d'air est extrémement sale, nettoyez-la avec un détergent neutre d'entretien domestique et nincez-la à l'eau.

3 Essuyez I'eaue de la grille d'entree d'air et sechez-la.
4 Installez les bras gauche et droit de la grille d'entrée d'air dans les arbres sur les deux cotes du climatiseur et enoncez-les complètement.
5 Tirez la grille d'entree d'air vers le bas.
- Appuyez sur les emplacements des flèches ( quatre) en bas de la grille d'entrée d'air pour vérifier que la grille est complètement fermée.

REMARQUE

Le nettoyage et l'entretien des unités interieure/extérieure sont fortement recommandés pour les systèmes de climatisation qui sont utilisés régulierement.
Le fait de ne pas nettoyer régulièrement les unités interieure/extérieure entraînera des performances de refroidissement insuffisantes, un givrage, uneuite d'eau et même une panne prematurée du compresseur.

ENTRETIEN SPECIAL

Nettoyage du filtré Plasma pur

Preparation:

1. Mettez le climatisateur hors tension au moyen de la télécommande.

2. Coupez l'alimentation.

3. Nettoyez le filtré Plasma pur lorsque le témoin FILTER (orange) s'allume. (Ce témoin s'allume après un mode PURE d'environ 1000 heures.)

4. Lorsque le nettoyage est terminé, appuyez sur la touche RESET de l'unité intérieure.
   Effectuez un nettoyage environ tous les six mois.
5. Meme si le témoin FILTER ne s'allume pas, nettoyez le filtré Plasma pur lorsque l'unité fait un bruit de bourdonnement, cliquetis ou ronflement. Si le témoin s'allume pendant la nuit, vous pouvez continuer à utiliser le climatiseur jusqu'àu matin sans problème, mais voirlez à effectuer le nettoyage le plus rapidement possible.

1 Ouvrez la grille d'entrée d'air.

Soulevez la grille d'entrée d'air jusqu'à ce que vous entendiez un déclic.

2 Saisissez les poignées gauche et droite du filtré à air et soulevez-le légement, puis tirez-le vers le bas pour le sortir du support de filtré.
3 Sortez le filtré Plasma pur.

Saisissez les poignées, puis tirez comme illustré en ① et ②.

Contrôles après le nettoyage du filtré Plasma pur

1. Vérifie que le témoin FILTER ne s'allume pas en activant le mode PURE pendant une heures ou plus.

1. Si le témoin FILTER s'allume, contrôle à nouveau les points suivants.

a) Montage du filtré Plasma pur
b) Montage de la grille d'entree d'air
Et, verifiez a nouveau que le témoin FILTER ne s'allume pas en activant le mode PURE pendant encore une heures ou plus.

1. Au cas ou le témoin FILTER s'allume, veuillez demander une intervention de réparation.

4 Lavez puis sechez.

(1) Faites tremper dans de l'eau chaude à 40-50°C pendant environ 10 à 15 minutes. S'il est particulièrement sale, utilisez un composé de détergent de lavage (alcalin dilué ou neutre) à 10-15 fois la concentration standard.
(2) Frottez de haut en bas et de gauche à droite. Frottez aussi doucement la surface avec une éponge.
(3) Rincez à l'eau courante.
(4) Secouez bien et laissez le collecteur s'égoutter. (Si des taches d'huile ou de fumée sont particulièrement tenaces, repêze les étapes (1) à (4) 2 ou 3 fois.)
(5) Laissez secher complètement à l'objet.

ATTENTION

N'tutilisz jamais de produits contenant de "I'eau de Javel".
N'essayez pas de démonter le collecteur.
- Ne le frottez pas avec unerosse dure ou un objet similaire.
- N'utilisez pas de dispositifs ou équipement de lavage.
- Ne le séchez pas au moyen d'un séchoir ou d'un autre apparéil utilisant de l'air chaud. (La chaleur peut déformer le collecteur.)
- Àprous le nettoyage, attendendez que le collecteur soit complètement sec avant de le remetre en place. Le témoin FILTER peut s'allumer si le collecteur est utilisé alors qu'il est humide.

5 Mettez en place le filtré Plasma pur.

• Saisissez les poignées, puis introduisez comme illustré en ①. Introduisez dans les rails de guidage droit et gauche, puis appuyez dans le sens de ② après qu'il est complètement enforcé.
• Pressez les deux extrémités du filtré Plasma pur dans le sens de ③ jusqu'à ce que les protubérances sur les deux côtés du filtré Plasma pur soient complètement introduites dans les supports.

Enoncez le filtré Plasma pur jusqu'à ce que les protubérances sur les deux côtes soient complètement introduites dans les supports. Si l'installation est incomplète, le témoin FILTER (orange) peut s'allumer.

6 Mettez en place le filtré à air, puis fermez la grille d'entrée d'air.

FONCTIONNEMENT ET PERFORMANCES DU CLIMATISEUR

Fonction de protection de trois minutes

Une fonction de protection empêche le climatiseur de semettre en marchependant environ 3 minutes lorsqu'il est redemarré immeditatement après avoir fonctionné ou lorsque l'interrupteur d'alimentation est reglé sur marche. Cette fonction protège le climatiseur.

\section*{Caracteristiques de chauffage}

Prechauffage

Le climatiseur ne souffle pas d'air chaud immEDIatement après sa mise en marche. L'air chaud sort après 5 minutes environ, lorsque I'échangeur de chaleur interieur a chauffé.

Commandedairchaud

Lorsque la tempereure de la piece atteint la temperature reglee, la vitesse du ventilateur interieur diminue automatique. L'unité exterieure s'arrête a ce moment-la.

Dégivrage

Si du givre s'est formé sur l'unité extérieure pendant le mode de chauffage, un dégivrage commence automatiquement (pendant environ 5 à 10 minutes) pour maintainir l'effect de chauffage.

• Les ventilateurs des unités intérieure et extérieure s'arrêtent pendant l'opération de dégivrage.
• Lors du dégivrage, l'eau dégivree est evacuée de la plaque inférieure de l'unité extérieure.

Capacité de chauffage

Pendant le chauffage, la chaleur est absorbée de l'extérieur et libérée dans la piece. C'est ce qu'on appelle le système de pompé à chaleur. Lorsque la température extérieure est trop BASSE, il est recommendé d'associer un autre appeareil de chauffage au climatiseur.

Précautions à prendre pour les cumuls de neige

Selectionnez une position pour l'unité extérieur où elle ne sera pas exposée à des conges, à l'accumulation de feuilles ou d'autres débris saissonniers. Il est important que la circulation d'air de l'unité extérieur ne soit pas bloquée car cela entrainerait une réduction des performances de chauffage ou de refroidissement. Pendant le mode de chauffage et à des températures au-dessous de zéro, l'eau evacuée de l'unité extérieur du fait du dégivrage automatique peut s'accumuler et geler. Il est important de prévoir une évacuation ou unuisard ajustat.

Panne de courant

Une panne de courant pendant le fonctionnement arrête complètement le climatiseur.
- Le témoin OPERATION (vert) de l'unité intérieure commence à clignoter lorsque le courant est rétabli.
- Pour remetre le climatiseur en marche, appuyez sur la touche la télécommande.
- Un éclairage ou un téléphone sans fil de voiture fonctionnant à proximé du climatiseur peut le faire fonctionner incorrectement. Reglez l'interrupteur d'alimentation sur arrêt puis de nouveau sur marche. Appuyez sur la touche de la tecommande pour remettre le climatiseur en marche.

Conditions de fonctionnement du climatiseur

Pour obtenir des performances correctes, utilisez le climatiseur aux conditions de temperature suivantes.

Opération de refroidissement Température extérieure: -10°C à 46°C
	Température de la pièce : 21°C à 32°C
	ATTENTION Humidité relative de la pièce — moins de 80%. Si le climatiseur fonctionne au-delà de ces limites, la surface du climatiseur peut attirer de la condensation.
Opération de chauffage Température extérieure: -15°C à 24°C
	Température de la pièce : Moins de 28°C
Déshumidification Température extérieure: -10°C à 46°C
	Température de la pièce : 17°C à 32°C

Si le climatiseur est utilise dans des conditions autres que celles indiquees ci-dessus, les fonctions de protection de sécurité peuvent s'activer.

DEPISTAGE DES PANNES

ATTENTION

Si l'une des conditions suivantes se produit, arrêtez immédiatement le climatiseur, régler sur arrêt l'interrupteur d'alimentation principal et prenez contact avec votre distributeur.

• Les témoins clignotent à intervalles rapprochés (5 Hz). Réinitialisez le disjoncteur 2 à 3 minutes après que l'interrupteur d'alimentation principal est régèle sur arrêt. Malgré l'opération de réinitialisation, les témoins continuent toujours à s'allumer et s'éteindre.
• Le fusible de l'alimentation principale saute souvent ou le disjoncteur est souvent activé.
• Une substance étrangère ou de l'eau est tombée à l'intérieur du climatiseur.
  D'autres conditions inhabituelles sont remarquées.

Avant de demander une intervention d'entretien ou de réparation, vérifie les points suivants.

Reverifiez

Pas de fonctionnement

L'interrupteur d'alimentation principale est regle sur arrêt.
- Le disjoncteur est activé pour couper l'alimentation.
Le fusible de l'alimentation principale a sauté.
Le courant électric est coupé.
- Les piles de la télécommande sont épuisées.
La minuterie ON est reglee.
- Le climatiseur est équipé d'un mecanisme de protection et il ne fonctionne pas pendant 3 minutes immidiatement après qu'il est remis en marche ou que l'alimentation principale est activée.

Performances de chauffage ou de refroidissement insuffisantes

L'entrée ou la sortie d'air de l'unité extérieure est bouchée.
Des portes ou fenêtres sont ouvertes.
- Le filtré à air est encrassé de poussière.
Le volet n'est pas à la position correcte.
La vitesse du ventilateur est reglee trop bas.
- Le climatiseur est regle en mode SEC ou SLEEP MODE.
- La température régée est trop élevé (pendant le refroidissement).
- La température régée est trop basse (pendant lechauffage).

Ce ne sont pas des defaults.

De la condensation se forme à l'arrière de l'unité interieure.

• La condensation à l'arrière de l'unité interieure est recueillie et évacuée automatiquement.

L'unité interieure ou l'unité extérieur fait un bruit étrange.

Lorsque la température change brusquement, l'unité intérieure ou extérieure peut faire un bruit étrange ( comme un bruit de tic-tac ou d'écoulement) du fait de l'expansion/contraction de pieces ou changement du flux de fluide frigorigène.

L'air de la piece est malodorant.

Une mauvaise odeur se dégage du climatiseur.

Les odeurs absorbees dans les murs, tapis, meubles, vetements ou fourrures sortent.
- Pendant le mode PURE, une petite quantité d'ozone est produit et vous pouvez en remarquer l'odeur.

Avant de demander une intervention d'entretien ou de réparation, vérifie les points suivants.
Le témoin OPÉRATION s'allume et s'éteint. • Le témoin s'allume et s'éteint (1 Hz) lorsque l'alimentaiton est rétable après une coupure de courant ou lorsque l'interrupteur d'alimentation principale est régé sur marche. Réinitialisez le disjoncteur sur ON.
Du givre se forme sur l'unité extérieur pendant une opération de chauffage. De l'eau est évacuée de l'unité extérieur. • Du givre se forme parfois sur l'unité extérieur pendant une opération de chauffage. Dans ce cas, l'apparil effectue automatiquement un dégivrage (pendant 2 à 10 minutes) pour améliorer l'efficacité du chauffage. • Pendant l'opération de dégivrage, le flux d'air des unités intérieure et extérieur s'arrête. • Un sifflement est entendu lorsque le flux du fluide frigorigène est changé pour le dégivrage. • L'eau provenant du dégivrage automatique pendant l'opération de chauffage est évacuée de l'unité extérieur.
Le flux d'air change bien que la touche FAN ne soit pas réglée en mode AUTO. • Lorsque la température de l'air souffle bisessement une opération de chauffage, le climatiseur change ou arrêté automatiquement le flux d'air de l'unité intérieure de sorte que les personnes se trouvant dans la piece ne sentent pas le froid.
Une brume blanche d'air refroidi ou d'eau est produit par l'unité extérieur. • De la vapeur est parfois produit par l'unité intérieure pendant le refroidissement ou l'unité extérieur pendant le dégravage.
Fonctionnement automatique des volets de flux d'air vertical • Lorsque la température de la pièce ou la température extérieure est élevée pendant une opération de chauffage, les voles de flux d'air vertical se ferment une fois puis se remettent automatiquement à leur position d'origine.
Le témoin FILTER s'allume • Ce témoin s'allume après que le mode PURE s'est effectué pendant environ 1 000 heures. • Le témoin peut s'allumer si le panneau avant n'est pas bien fermé. • Le témoin peut s'allumer si le filtre Plasma pur n'est pas bien installé.
Bruits faits par l'unité intérieure • Le filtre Plasma pur peut faire un bruit de bourdonnement, cliquetis ou ronflement lorsqu'il est sale. • Lorsque l'alimentation est activée ou que le climatiseur est arrêté, les voles de flux d'air vertical peuvent faire un bruit de broutage ou de va-et-vient. • Certaines pieces peuvent se dilater ou se contracter du fait de fluctuations de la température et cela peut provoquer un bruit de claquement. • Lorsque le fluide frigorigène circule, un bruit de sifflement ou gargouillage peut se produit. • Un sifflement peut se produit lorsque le climatiseur est commuté en opération de dégivrage pendant le chauffage.
Bruits faits par l'unité extérieure • Un bruissement peut se produit lorsque le climatiseur est commuté en opération de dégivrage pendant le chauffage.

CHARACTERISTIQUES TECHNIQUES

Type		Cycle inversé, type séparé
Modèle		Unité intéérieur	Unité extérieur	Unité intéérieur	Unité extérieur
		RAS-10SKVP-ND	RAS-10SAVP-ND	RAS-13SKVP-ND	RAS-13SAVP-ND
Alimentation		220–240 V ~50 Hz		220–240 V ~50 Hz
Capacité de refroidissement (kW) CAPA.		2,5		3,5
Capacité de chauffage (kW) CAPA.		3,2		4,2
Courant de refroidissement (A) AMP.		0,15	2,57–2,34	0,15	4,00–3,66
Puisance de refroidissement (W) WATT.		30	460	30	820
Courant de chauffage (A) AMP.		0,15	3,15–2,87	0,15	4,40–4,02
Puisance de chauffage (W) WATT.		30	600	30	920
Dimensions	Largeur (mm)	790	780	790	780
	Hauteur (mm)	250	550	250	550
	Profondeur (mm)	208	290	208	290
Poids net (kg)		9	38	9	38
Type		Cycle inversé, type séparé
Modèle		Unité intéérieur		Unité extérieur
		RAS-16SKVP-ND		RAS-16SAVP-ND
Alimentation		220–240 V ~50 Hz
Capacité de refroidissement (kW) CAPA.		4,5
Capacité de chauffage (kW) CAPA.		5,5
Courant de refroidissement (A) AMP.		0,15		6,18–5,65
Puisance de refroidissement (W) WATT.		30		1 320
Courant de chauffage (A) AMP.		0,15		6,83–6,25
Puisance de chauffage (W) WATT.		30		1 460
Dimensions	Largeur (mm)	790		780
	Hauteur (mm)	250		550
	Profondeur (mm)	208		290
Poids net (kg)		9		38

FRANÇAIS

• Ces caractéristiques sont susceptibles de modification sans préavis à des fins d'incorporation de perfectionnements techniques.

Les performances specifiées de climatisation sont basées sur les données déterminées dans les conditions suivantes.

Pour le refroidissement

Température d'entrée d'air °C
Ensemble serpentin unité intérieure		Ensemble serpentin unité extérieure
Thermomètre sec	Thermomètre humide	Thermomètre sec	Thermomètre humide
27	19	35	24

Pour le chauffage

Température d'entrée d'air °C
Ensemble serpentin unité intérieure		Ensemble serpentin unité extérieure
Thermomètre sec	Thermomètre humide	Thermomètre sec	Thermomètre humide
20	-	7	6

INFORMATIONS

Lorsque la tempereure exterieure baisse, l'alimentation est fournie au chauffage de degivrage de I'unite exterieure meme si le climatiseur est arrete. La consommation electrique est alors d'environ 100 W.

DEPISTAGE DES PANNES (Télécommande)

Avant de demander une intervention d'entretien ou de réparation, vérifie les points suivants.

La télécommande ne fonctionne pas correctement.
Symptômes Causes Solution possible
Le mode de fonctionnement change.	Vérifiez si le MODE indiqué sur l'affichage est "AUTO". AUTO	La vitesse du ventilateur et le sens des volets ne peuvent pas être changés en mode AUTO; Lorsque vous appuyez sur les touches SWING, FIX ou FAN en mode AUTO, le mode change en mode A.
La vitesse du ventilateur ne peut pas être changée.	Vérifiez si le MODE indiqué sur l'affichage est SEC. : SEC	Lorsque le mode déshumidification est activé, le climatisationse selectionné automatiquement la vitesse du ventilateur. La vitesse du ventilateur peut être sélectionnée pendant les modes fRAIS, CHAUD et A.

L'affichage s'étéint
Symptômes Causes Description
Les indicateurs sur l'affichage disparaisent après un court moment.	Vérifiez si le fonctionnement par minuterie est terminé lorsque MINUTERIE OFF est indiqué sur l'affichage.	Le climatiseur s'arrête car l'hourre régèle est dépassée.
L'affichage MINUTERIE s'éteint après un certain laps de temps.	Vérifiez si le fonctionnement par minuterie a commencé lorsque MINUTERIE ON est indiqué sur l'affichage. ➀ : ON	Lorsque l'hourre régèle pour le fonctionnement de la minuterie ON est atteinte, le climatiseur se met automatiquement en marche et l'affichage de minuterie ON s'éteint.

La tonalité de réception de signal n'est pas émise.
Symptômes Causes Description
Aucune tonalité de réception n'est émise par l'unité interieure même lorsque vous appuyez sur la touche ♂	• Vérifiez si l'émetteur de signal infrarouge de la télécommande est correctement pointé vers le récepteur de l'unité interieure lorsque vous appuyez sur la touche ♂	Pointez l'émetteur de signal infrarouge de la télécommande vers le récepteur de l'unité interieure, puis appuyez plusieurs fois sur la touche ♂

ZUBEHÖR
