BRUKSANVISNING RAS10SKVPND TOSHIBA

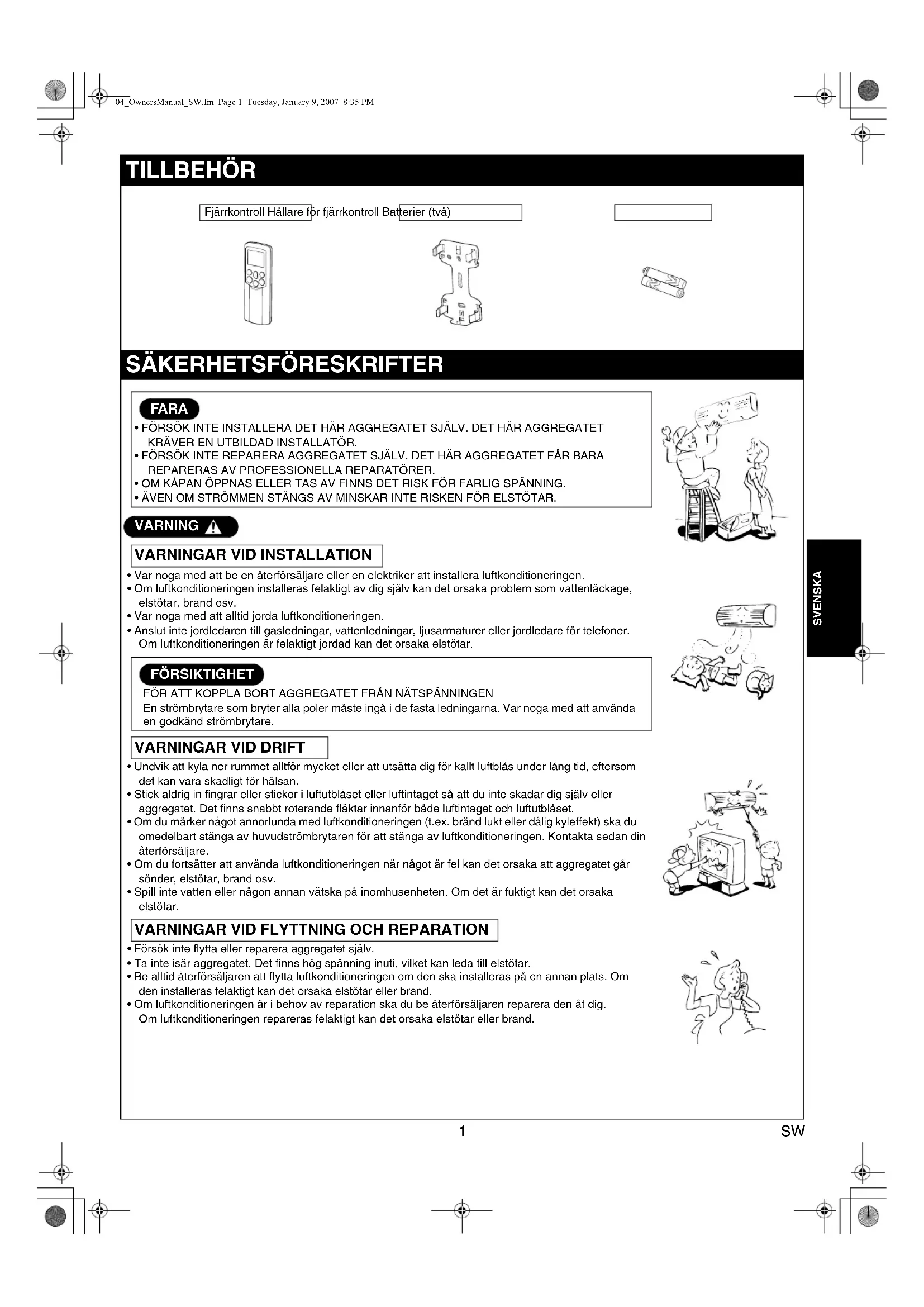

• Var noga med att be en återförsäljare eller en elektriker att installera luftkonditioneringen.

• Om luftkonditioneringen installeras felaktigt av dig själv kan det orsaka problem som vattenläckage, elstötar, brand osv.

• Var noga med att alltid jorda luftkonditioneringen.

• Anslut inte jordledaren till gasledningar, vattenledningar, ljusarmaturer eller jordledare för telefoner. Om luftkonditioneringen är felaktigt jordad kan det orsaka elstötar.

• Undvik att kyla ner rummet alltför mycket eller att utsätta dig för kallt luftblås under lång tid, eftersom det kan vara skadligt för hälsan.

• Stick aldrig in fingrar eller stickor i luftutblåset eller luftintaget så att du inte skadar dig själv eller aggregatet. Det finns snabbt roterande fläktar innanför både luftintaget och luftutblåset.

• Om du märker något annorlunda med luftkonditioneringen (t.ex. bränd lukt eller dålig kyleffekt) ska du omedelbart stänga av huvudströmbrytaren för att stänga av luftkonditioneringen. Kontakta sedan din återförsäljare.

• Om du fortsätter att använda luftkonditioneringen när något är fel kan det orsaka att aggregatet går sönder, elstötar, brand osv.

• Spill inte vatten eller någon annan vätska på inomhusenheten. Om det är fuktigt kan det orsaka elstötar.

• Försök inte flytta eller reparera aggregatet själv.

• Ta inte isär aggregatet. Det finns hög spänning inuti, vilket kan leda till elstötar.

• Be alltid återförsäljaren att flytta luftkonditioneringen om den ska installeras på en annan plats. Om den installeras felaktigt kan det orsaka elstötar eller brand.

• Om luftkonditioneringen är i behov av reparation ska du be återförsäljaren reparera den åt dig. Om luftkonditioneringen repareras felaktigt kan det orsaka elstötar eller brand. TILLBEHÖR

FÖRSIKTIGHET FÖR ATT KOPPLA BORT AGGREGATET FRÅN NÄTSPÄNNINGEN En strömbrytare som bryter alla poler måste ingå i de fasta ledningarna. Var noga med att använda en godkänd strömbrytare.

Fjärrkontroll Hållare för fjärrkontroll Batterier (två) 04_OwnersManual_SW.fm Page 1 Tuesday, January 9, 2007 8:35 PM2

• Fäst dräneringsslangen för bästa dräneringsresultat.

• Felaktig dränering kan orsaka översvämning i huset och fuktskador på möbler.

• Var noga med att ansluta luftkonditioneringen till en separat nätanslutning med korrekt spänning. Annars kan aggregatet gå sönder och orsaka brand.

• Installera inte aggregatet på en plats där det kan förekomma brandfarlig gas. Det kan börja brinna om brandfarlig gas samlas runt aggregatet.

• Inomhusenheten ska installeras så att dess överdel befinner sig på minst 2 meters höjd. Undvik att lägga saker på inomhusenheten.

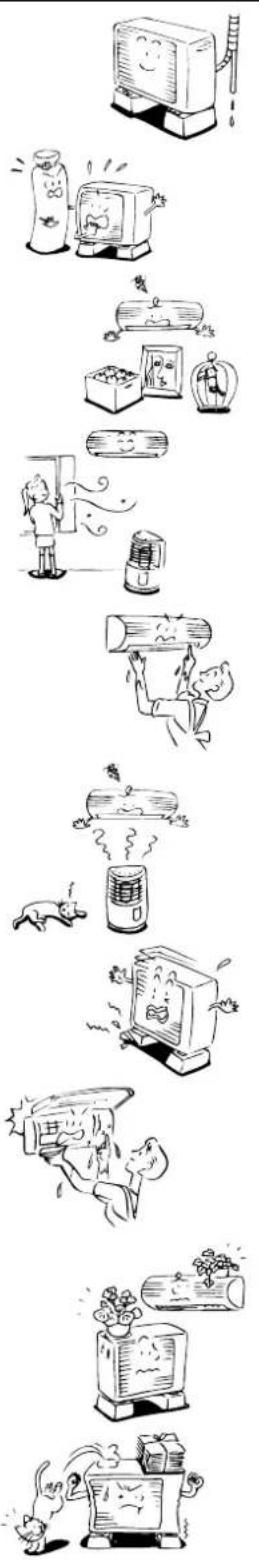

• Läs den här anvisningen noga innan du startar luftkonditioneringen. Anvisningen innehåller en hel del viktig information för den dagliga driften.

• Använd inte luftkonditioneringen för andra syften så som att bevara mat, precisionsinstrument, konstverk, djur eller krukväxter.

• Installera inte den här luftkonditioneringen i ett utrymme för speciella syften såsom på ett fartyg eller i ett fordon. Detta kan skada aggregatets prestanda.

• Undvik att utsätta krukväxter och djur för luften från luftkonditioneringen då det är skadligt för deras hälsa och tillväxt.

• Om luftkonditioneringsaggregatet används i närheten av en förbränningsapparat så var noga med ventilationen och se till att det kommer in frisk luft i rummet. Dålig ventilation kan orsaka syrebrist.

• Om luftkonditioneringen används i ett slutet rum måste du vara noga med att ventilera rummet. Dålig ventilation kan orsaka syrebrist.

• Rör inte kontrollknapparna med fuktiga händer. Det kan orsaka elstötar.

• Placera inte någon förbränningsenhet på en plats där den är direkt utsatt för luftdrag från luftkonditioneringen. Detta kan orsaka ofullständig förbränning.

• Om luftkonditioneringsaggregatet inte ska användas på länge så stäng av huvudströmbrytaren för säkerhets skull. Bortkoppling från nätet skyddar utrustningen från blixtnedslag och strömrusningar.

• Placera inte behållare med vätska, t.ex. en vas, på aggregatet då vatten kan tränga in och orsaka elstötar på grund av att den elektriska isoleringen förstörs.

• Kontrollera betongblocken under utomhusenheten då och då. Om basen blir skadad eller är sliten kan aggregatet falla och vålla skador.

• Tvätta inte aggregatet med vatten. Det kan orsaka elstötar.

• Använd inte sprit, bensen, thinner, fönsterputs, polermedel eller andra lösningsmedel för att rengöra aggregatet då dessa kan orsaka förslitning och skador på luftkonditioneringen.

• Innan aggregatet rengörs ska du vara noga med att stänga av huvudströmbrytaren för att förhindra att du skadas av den elektriska fläkten.

• För mer information om rengöring, se ”VANLIGT UNDERHÅLL” och ”SPECIELLT UNDERHÅLL” på sidan 20 till 23.

• Ställ inte något på och kliv inte på inomhus- eller utomhusenheten. Om du gör det kan den falla och orsaka skador.

• För att luftkonditioneringen ska kunna arbeta med maximal prestanda ska den användas inom det driftstemperaturområde som anges i instruktionerna. Annars finns det risk att den fungerar felaktigt, går sönder eller att vatten läcker från aggregatet.

• Vi rekommenderar att du låter en fackman se över aggregatet när det har använts länge.

RASseries_OwnersManual.book Page 2 Tuesday, January 9, 2007 2:53 PM3 SW SVENSKA Utomhusenhet a Anslutningsrör för köldmedium och elektriska anslutningar b Luftintag (sida och baksida) c Luftutblås Inomhusenhet d Rumstemperatursensor e Frontpanel f Luftintagets galler g Luftfilter h Luftutblås i Horisontellt luftspjäll Sitter på baksidan av det vertikala luftspjället. j Vertikalt luftspjäll k Displaypanel l Mottagare för infraröda signaler m Fjärrkontroll n Plasmareningsfilter Displaypanel Driftlägena visas nedan. a RESET-knapp (återställning) b FILTER-indikator (orange) c TIMER-indikator (gul) d PURE-indikator (luftrening) (blå) e OPERATION-indikator (grön) Driftindikatorerna blinkar snabbt (fem gånger per sekund) när en säkerhetsfunktion aktiverats. f S.CLEAN-indikator (grön) När aggregatet stängs av efter att ha varit i drift i 10 minuter eller mer i kyl- eller torkläget startas rengöringsläget automatiskt och S.CLEAN-indikatorn tänds. RESET-knappen RESET-knappen har följande två funktioner.

• Återställning Används när FILTER-indikatorn (orange) är tänd. () se sidan 21.)

• Tillfällig drift Används när du blivit av med fjärrkontrollen eller inte kan hitta den, eller när batterierna i den är slut. () se sidan 19.) DELARNAS NAMN

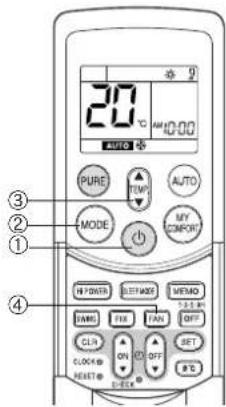

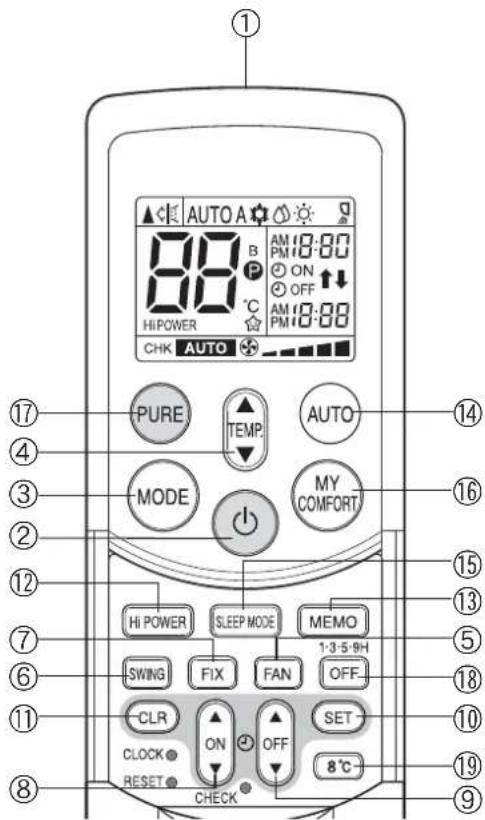

a Infraröd sändare Sänder signaler till inomhusenheten. b -knapp Tryck på knappen för att starta driften. (Ett bekräftelsepip hörs.) Tryck en gång till på knappen för att stänga av driften. (Ett bekräftelsepip hörs.) Om inget bekräftelsepip hörs från inomhusenheten trycker en gång till på knappen. c Lägesväljarknapp (MODE) Tryck på den här knappen för att välja läge. Varje gång du trycker på knappen växlas lägena från A: Automatisk växlingskontroll, : KYLA, : AVFUKTNING, : VÄRME och tillbaka till A. (Ett bekräftelsepip hörs.) d Temperaturknapp ( ) .. Temperaturinställningen ökas till 30°C. ... Temperaturinställningen minskas till 17°C. (Ett bekräftelsepip hörs.) e Fläkthastighetsknapp (FAN) Tryck på den här knappen för att välja fläkthastighet. När du väljer AUTO justeras fläktens hastighet automatiskt efter rummets temperatur. Du kan även manuellt välja mellan fem olika hastighetsinställningar. (LÅG , LÅG+ , MEDIUM , MEDIUM+ , HÖG ) (Ett bekräftelsepip hörs.)

Knapp för automatisk luftspjällsstyrning (SWING) Tryck på knappen för att svänga luftspjället. (Ett bekräftelsepip hörs.) Tryck en gång till på knappen för att stoppa luftspjällets svängande rörelse. (Ett bekräftelsepip hörs.) () se sidan 16.) g Knapp för inställning av luftspjället (FIX) Tryck på den här knappen för att ställa in luftflödets riktning. (Ett bekräftelsepip hörs.) () se sidan 16.) h Knapp för timerpåslagning (ON) Använd den här knappen för att ställa in klockan och starttiden. För att flytta fram tiden trycker du på på ON-knappen . För att flytta tillbaka tiden trycker du på på ON-knappen . i Knapp för timeravstängning (OFF) Använd den här knappen för att ställa in avstängningstiden. För att flytta fram tiden trycker du på på OFF-knappen . För att flytta tillbaka tiden trycker du på på OFF-knappen . j Inställningsknapp (SET) Tryck på den här knappen för att spara tidsinställningarna. (Ett bekräftelsepip hörs.) k Raderingsknapp (CLR) Tryck på den här knappen för att radera timerns starttid och avstängningstid. (Ett bekräftelsepip hörs.) l Högeffektsknapp (Hi POWER) Tryck på den här knappen för att starta drift med hög effekt. () se sidan 18.) m Minnesknapp (MEMO) Tryck på den här knappen för att förbereda lagring av inställningarna. Tryck in knappen för att spara den inställning som visas på fjärrkontrollen och håll den intryckt i minst 3 sekunder tills symbolen visas. () se sidan 15.) n Knapp för automatiskt drift (AUTO) Tryck på den här knappen för att luftkonditioneringen ska fungera automatiskt. (Ett bekräftelsepip hörs.) () se sidan 18.) o Knapp för insomningsläget (SLEEP MODE) Tryck på den här knappen för att starta insomningsläget. () se sidan 18.) p Komfortknapp (MY COMFORT) Tryck på den här knappen för att luftkonditioneringen ska fungera enligt de inställningar som sparats med MEMO- knappen. () se sidan 15.) q Luftreningsknapp (PURE) Tryck på den här knappen för att starta den elektriska luftreningsfunktionen. Tryck en gång till på knappen för att stänga av luftreningen. r Knapp för avstängningstimern (OFF) Tryck på den här knappen för att starta avstängningstimern. Du kan välja mellan fyra avstängningstider (1, 3, 5 eller 9 timmar). s Knapp för 8°C-drift (8°C) Tryck på den här knappen för att starta uppvärming till 8°C. () se sidan 10.) TEMP

RASseries_OwnersManual.book Page 4 Tuesday, January 9, 2007 2:53 PM5 SW SVENSKA Display Alla indikatorer, förutom klockan, visas när du trycker på -knappen. a Sändarsymbol Den här sändarsymbolen ( ) visar när fjärrkontrollen sänder signaler till inomhusenheten. b Lägesindikator Visar nuvarande driftläge. (AUTO: Automatisk kontroll, A: Automatisk växlingskontroll, : KYLA, : AVFUKTNING, : VÄRME) c Temperaturindikator Visar temperaturinställningen (17°C till 30°C). d PURE-indikator Visar att den elektriska luftreningsfunktionen är igång. e Indikator för fläkthastighet Visar vald fläkthastighet. AUTO eller en av fem fläkthastigheter (LÅG , LÅG+ , MEDIUM , MEDIUM+ , HÖG ) kan visas. AUTO visas när driftläget är AUTO eller : AVFUKTNING. f Indikatorer för klocka och timer Timerns inställning eller klockan visas. Klockan visas alltid utom när timern används. g Hi POWER-indikator Visar när drift med hög effekt startas. Tryck på Hi POWER-knappen för att starta funktionen och tryck på den en gång till för att stänga av funktionen. h -indikator (minne) Blinkar i 3 sekunder när MEMO-knappen trycks in under drift. Symbolen visas när du håller knappen nedtryckt i mer än 3 sekunder medan symbolen blinkar. Tryck på en annan knapp för att släcka symbolen. i SLEEP MODE-indikator Visar när insomningstimern är aktiverad. Tryck på SLEEP MODE-knappen för att starta funktionen och tryck på den en gång till för att stänga av funktionen. j A. B-inställningsindikator för fjärrkontrollen

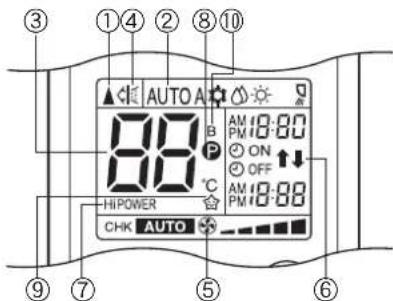

• När fjärrkontrollens väljarläge har ändrats visas ”B” på dess display. (När fjärrkontrollen är inställd på ”A” visas inte någon indikator.) Fjärrkontrollens väljarläge Sätta i fjärrkontrollens batterier a Ta bort locket och sätt i batterierna. b Tryck på RESET-knappen. Klockan blinkar. Tryck in RESET-knappen med hjälp av något spetsigt föremål. c Sätt tillbaka locket. NAMN OCH FUNKTIONER FÖR FJÄRRKONTROLLENS INDIKATORER

• Om två inomhusenheter installeras i samma eller angränsande rum kommer båda aggregaten att startas och stängas av samtidigt när fjärrkontrollen används. Det kan förhindras genom att man ställer in väljarläget så att var och en av inomhusenheterna endast styrs av respektive fjärrkontroll.

• För att använda fjärrkontrollens väljarläge ska du kontakta din återförsäljare eller installatör. FÖRBEREDELSE OCH KONTROLL FÖRE ANVÄNDNING

• I illustrationen visas alla indikatorer i förklaringssyfte. Under drift visas endast de relevanta indikatorerna på fjärrkontrollen.

• Byt ut batterierna mot två stycken nya batterier av typ AAA.

• Batterierna räcker i cirka ett år vid normal användning.

• Byt ut batterierna om du inte hör något bekräftelsepip från inomhusenheten eller när luftkonditioneringen inte kan styras med fjärrkontrollen.

• Ta ut batterierna om fjärrkontrollen inte ska användas på över en månad, för att undvika skador på grund av batteriläckage.

• Tryck in lockets sidor och dra av det.

• Batteribyte Var noga med att inte vända batteriernas (+) och (–)-poler åt fel håll. Ställa in klockan Innan du börjar styra luftkonditioneringen ska du ställa in fjärrkontrollens klocka med stegen i det här avsnittet. Klockan på fjärrkontrollen visas oavsett om luftkonditioneringen är i drift eller inte. Grundinställning När batterierna sätts in i fjärrkontrollen visar klockan AM 0:00 och blinkar. a ON-knapp Tryck på ON-knappen för att ställa in rätt tid. Varje tryck på ON-knappen ställer fram tiden en minut. Håll ON-knappen nedtryckt för att stega med steg om 10 minuter. b SET-knapp Tryck på SET-knappen . Den inställda tiden visas och klockan startas. Ställa in klockan a CLOCK-knapp Tryck på CLOCK-knappen. Klockan blinkar. b ON-knapp Tryck på ON-knappen för att ställa in rätt tid. Varje tryck på ON-knappen ställer fram tiden en minut. Håll ON-knappen nedtryckt för att stega med steg om 10 minuter. c SET-knapp Tryck på SET-knappen . Den inställda tiden visas och klockan startas.

SET SET RASseries_OwnersManual.book Page 6 Tuesday, January 9, 2007 2:53 PM7 SW SVENSKA Kontrollera att luftfiltret och plasmareningsfiltret är rätt installerade

• Tryck på plasmareningsfiltret tills de utskjutade delarna på båda sidorna är helt isatta i hållarna (flikarna). Om installationen är felaktig kan det hända att FILTER-indikatorn (orange) tänds. Placering av fjärrkontrollen

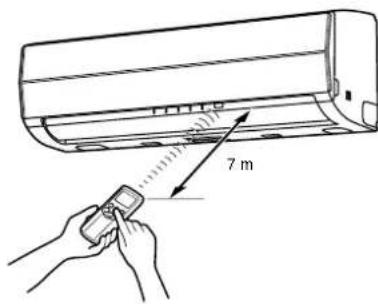

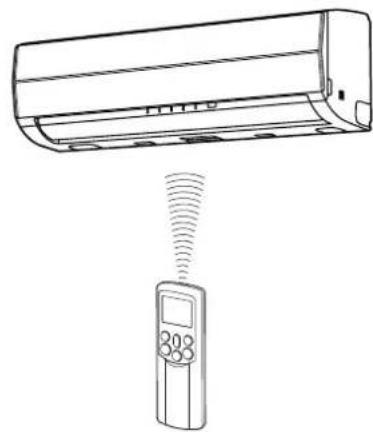

• Håll fjärrkontrollen där dess signaler kan nå mottagaren på inomhusenheten (inom 7 meters avstånd).

• När du väljer timerfunktion sänder fjärrkontrollen automatiskt signaler till inomhusenheten vid den angivna tidpunkten. Om du förvarar fjärrkontrollen på en plats där signalöverföringen blockeras kan en tidsförskjutning på upp till 15 minuter uppstå. Hållare för fjärrkontroll Montering av fjärrkontrollens hållare

• Innan du monterar fjärrkontrollens hållare på en vägg eller liknande ska du kontrollera att signalerna kan tas emot av inomhusenheten. Isättning och borttagning av fjärrkontrollen

• För att sätta i fjärrkontrollen håller du den parallellt med hållaren trycker in den så långt det går. För att ta bort fjärrkontrollen för du den uppåt och ut från hållaren.

• Luftkonditioneringen kommer inte att fungera om gardiner, dörrar eller andra föremål hindrar signalerna från fjärrkontrollen till inomhusenheten.

• Var försiktig så att inte någon form av vätska kan tränga in i fjärrkontrollen.

• Utsätt inte fjärrkontrollen för direkt solljus eller värme. Om den infraröda mottagaren på inomhusenheten utsätts för direkt solljus kan det hända att luftkonditioneringen inte fungerar på rätt sätt. Använd gardiner för att förhindra solljuset från att nå mottagaren.

• Det kan hända att signalerna inte tas emot på rätt sätt om det finns lysrörsarmaturer med glimtändare i samma rum som luftkonditioneringen. Om du planerar att använda lysrör ska du först prata med din lokala återförsäljare.

• Om andra elektriska apparater aktiveras av fjärrkontrollen ska du flytta dessa apparater eller prata med din lokala återförsäljare. Utskjutande delar 7 m RASseries_OwnersManual.book Page 7 Tuesday, January 9, 2007 2:53 PM8

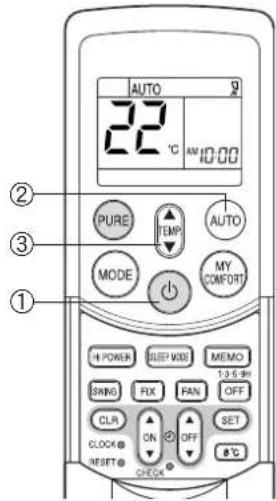

När du ställer in luftkonditioneringen på AUTO-läget väljer den automatiskt kylning, värmning eller endast fläkt beroende på rummets temperatur. () se sidan 18.) Även fläktens hastighet och luftspjället styrs automatiskt. Start a -knapp Tryck på den här knappen för att starta luftkonditioneringen. b AUTO-knapp (AUTO) Tryck på AUTO-knappen. c Temperaturknapp ( ) Ställ in önskad temperatur.

• OPERATION-indikatorn (grön) tänds på inomhusenhetens displaypanel. Driftläget väljs i enlighet med rummets temperatur och driften startas efter cirka 3 minuter.

• Om AUTO-läget inte är komfortabelt kan du välja önskade inställningar manuellt. Temperaturen, fläktens hastighet och luftspjällets position kan ändras och läget ändras från AUTO till A när fläkthastigheten eller luftspjällets position ändras. Indikatorn för fläkthastigheten visas också. Stopp -knapp Tryck på den här knappen igen för att stänga av luftkonditioneringen. När du ställer in luftkonditioneringen på A-läget eller växlar från AUTO-läget på grund av en ändring av inställningarna, väljer luftkonditioneringen automatiskt kylning, värmning eller endast fläkt beroende på rummets temperatur. () se sidan 18.) Start a -knapp Tryck på den här knappen för att starta luftkonditioneringen. b Lägesväljarknapp (MODE) Välj A. c Temperaturknapp ( ) Ställ in önskad temperatur. d Fläkthastighetsknapp (FAN) Välj någon av inställningarna ”AUTO” LÅG , LÅG+ , MEDIUM , MEDIUM+ , HÖG .

• OPERATION-indikatorn (grön) tänds på inomhusenhetens displaypanel. Driftläget väljs i enlighet med rummets temperatur och driften startas efter cirka 3 minuter.

• Temperaturen, fläktens hastighet och luftspjällets position kan ändras. Du kan välja önskade inställningar manuellt. Stopp -knapp Tryck på den här knappen igen för att stänga av luftkonditioneringen. AUTOMATISK DRIFT AUTOMATISK DRIFT (AUTOMATISK VÄXLING)

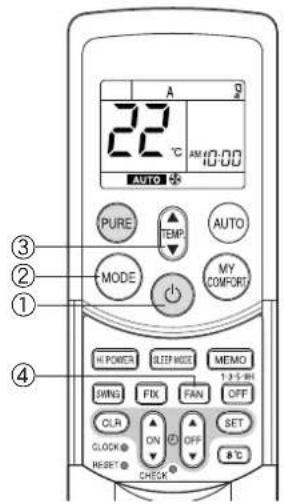

TEMP RASseries_OwnersManual.book Page 8 Tuesday, January 9, 2007 2:53 PM9 SW SVENSKA Start a -knapp Tryck på den här knappen för att starta luftkonditioneringen. b Lägesväljarknapp (MODE) Välj KYLA eller VÄRME . c Temperaturknapp ( ) Ställ in önskad temperatur. d Fläkthastighetsknapp (FAN) Välj någon av inställningarna ”AUTO” LÅG , LÅG+ , MEDIUM , MEDIUM+ , HÖG .

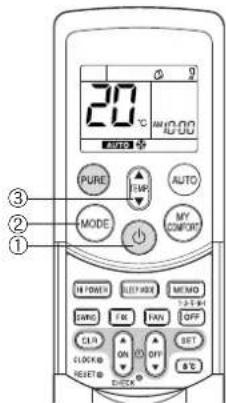

• OPERATION-indikatorn (grön) tänds på inomhusenhetens displaypanel. Driften startas efter cirka 3 minuter. Stopp -knapp Tryck på den här knappen igen för att stänga av luftkonditioneringen. Start a -knapp Tryck på den här knappen för att starta luftkonditioneringen. b Lägesväljarknapp (MODE) Välj AVFUKTNING . c Temperaturknapp ( ) Ställ in önskad temperatur.

• Fläkthastigheten ställs in på AUTO och AUTO visas.

• OPERATION-indikatorn (grön) tänds på inomhusenhetens displaypanel och driften startas efter cirka 3 minuter. Stopp -knapp Tryck på den här knappen igen för att stänga av luftkonditioneringen.

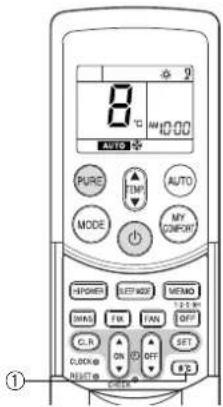

Tryck på den här knappen för att starta uppvärmning till en fast inställd temperatur på 8°C. Luftkonditioneringsaggregatet reglerar rummets temperatur till ungefär 8°C. Rumstemperaturen kan avvika något från 8°C beroende på rummets storlek och hur aggregatet är installerat. För att starta 8°C-uppvärmning när luftkonditioneringsaggregatet är avstängt Start a 8°C-knappen Tryck på den här knappen för att starta 8°C-uppvärmningen.

• Den gröna OPERATION-indikatorn på inomhusenhetens displaypanel tänds. Driften startar efter ungefär 3 minuter. Stopp -knappen Tryck på den här knappen för att stänga av luftkonditioneringsaggregatet. Om 8°C-uppvärmingen startades medan luftkonditioneringsaggregatet var avstängt så tryck en gång till på 8°C-knappen för att stänga av det. För att starta 8°C-uppvärmning medan luftkonditioneringsaggregatet är igång Start a 8°C-knappen Tryck på den här knappen för att gå över till 8°C-uppvärmning.

• Om luftkonditioneringsaggregatet är inställt på kylning (inklusive automatisk kylning) eller avfuktning stannar det, och 8°C- uppvärmingen startar efter ungefär 3 minuter. Om luftkonditioneringsaggregatet är inställt på uppvärmning går det genast över till 8°C-uppvärmning.

• Om luftkonditioneringsaggregatet är inställt på LUFTRENING fortsätter driften med både luftrening och 8°C-uppvärming. Stopp -knappen Tryck på den här knappen för att stänga av luftkonditioneringsaggregatet. Om 8°C-uppvärmning startades medan luftkonditioneringsaggregatet var igång, så tryck en gång till på 8°C-knappen för att återgå till det föregående driftläget. Kontrollera driftläget på skärmen på fjärrkontrollen. När vanlig uppvärmning startas från läget för 8°C-uppvärmning kan det ta ungefär 5 minuter innan det börjar blåsas ut varmluft. 8°C-UPPVÄRMNING FÖRSIKTIGHET Uppvärmningsförmågan kan sjunka om spjället är för högt riktat under 8°C-uppvärmning. OBS

• Fläkthastigheten när 8°C-uppvärmningen startar styrs med AUTO-knappen.

• Om en timermanöver är inställd när 8°C-uppvärmningen startas, stängs den timerinställningen av. Det går inte att göra timerinställningar medan 8°C-uppvärmning pågår.

• Inställningarna för SWING (spjällsvängning), FIX (spjällposition), FAN (fläkthastighet) och PURE (luftrening) går att ändra under 8°C-uppvärmning. Det går inte att ändra inställningarna med några andra knappar.

• Utblåsluftens temperatur blir lägre än under normal uppvärmning.

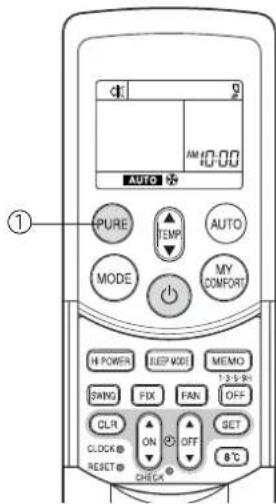

RASseries_OwnersManual.book Page 10 Tuesday, January 9, 2007 2:53 PM11 SW SVENSKATryck på den här knappen för att starta den elektriska luftreningsfunktionen. När luftkonditioneringen är igång a PURE-knappLuftreningen startar när man trycker på den här knappen.• PURE-indikatorn (blå) tänds på inomhusenhetens displaypanel.• Plasmareningsfiltret aktiveras. Så här stänger du av luftreningen PURE-knappLuftreningen stängs av när man trycker på den här knappen.• PURE-indikatorn (blå) släcks på inomhusenhetens displaypanel.• Plasmareningsfiltret stängs av. Så här stänger du av luftkonditioneringen samtidigt -knappBåde luftkonditioneringen och luftreningen stängs av när man trycker på den här knappen.• OPERATION-indikatorn (grön) och PURE-indikatorn (blå) släcks på inomhusenhetens displaypanel. När luftkonditioneringen är avstängd a PURE-knappLuftreningen startar när man trycker på den här knappen.• PURE-indikatorn (blå) tänds på inomhusenhetens displaypanel. INFORMATION

• Under luftreningen kommer en liten mängd ozon att produceras och du kan känna en viss lukt.• När luftflödet är automatiskt ändras det mellan LÅG och MEDIUM+ . LÅG används när inomhusluften blir ren. Under drift kan positionen för de vertikala luftintagets galler medan luftrening pågår ändras om rumstemperaturen är låg.• Om man öppnar luftintagets galler kan ibland FILTER-indikatorn (orange) tändas. I så fall ska du stänga av luftreningen (stäng även av luftkonditioneringen om den är igång) och stäng sedan reglerar.• FILTER-indikatorn (orange) tänds efter att luftrening utförts under cirka 1 000 timmar. När indikatorn tänds ska du rengöra plasmareningsfiltret. () se sidan 22.) LUFTRENING FÖRSIKTIGHET
• Nästa gång du trycker på kommer driften att startas med kombinerad luftkonditionering och luftrening.• Under kombinerad luftkonditionering och luftrening kan inte endast luftkonditioneringen stängas av. RASseries_OwnersManual.book Page 11 Tuesday, January 9, 2007 2:53 PM12

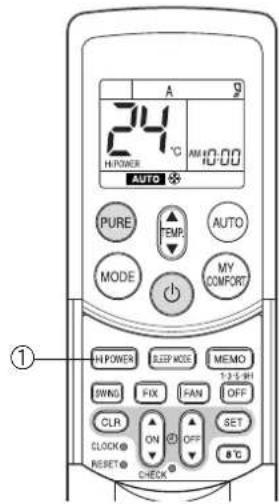

• Hi POWER-läget (drift med hög effekt) reglerar automatiskt rumstemperaturen, luftflödet och driftläget så att rummet snabbt kyls ner på sommaren och snabbt värms upp på vintern. () se sidan 18.) Inställning av Hi POWER-läget a Hi POWER-knappTryck på Hi POWER-knappen. Hi POWER-symbolen visas på fjärrkontrollen. Avstängning av Hi POWER-läget a Hi POWER-knappTryck en gång till på Hi POWER-knappen.Hi POWER-symbolen på fjärrkontrollen försvinner. Luftkonditioneringsaggregatet stängs av när det varit igång det inställda antalet timmar (1, 3, 5 eller 9 timmar). a OFF-knappenTryck på OFF-knappen (medan aggregatet är igång).• Det hörs ett kort pip och timerindikatorn tänds. Tiden tills luftkonditioneringsaggregatet stängs av visas på fjärrkontrollens display (1H: ungefär 1 timme från nu).• Tryck en gång till på knappen medan 1H visas (i ungefär 3 sekunder) för att byta till 3H-indikatorn, tryck en gång till för att byta till 5H-indikatorn, och tryck en gång till för att byta till 9H-indikatorn.• När du har ställt in önskad tid så tryck inte fler gånger på den här knappen. (När indikatorn (1H, 3H, osv.) släcks är timern inställd.)b CLR-knappenTryck på CLR-knappen för att stänga av timern.• Timern stängs av men luftkonditioneringsaggregatet fortsätter att vara igång.• Timern för avstängning efter 1, 3, 5 eller 9 timmar stängs även av om man trycker på OFF-knappen efter det att timern har ställts in.

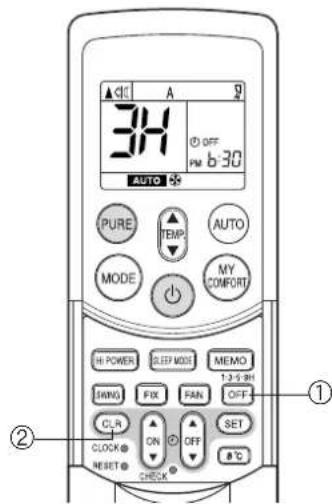

• När aggregatet stängs av av avstängningstimern efter den inställda tiden (1, 3, 5 eller 9 timmar) utförs rengöring. (Rengöring utförs inte under uppvärmning eller luftrening (PURE).)• Om timern för avstängning efter 1, 3, 5 eller 9 timmar ska användas i kombination med starttimern, så ställ in först in timern för avstängning efter 1, 3, 5 eller 9 timmar och ställ sedan in starttimern.• Om man trycker på OFF-knappen när starttimern (eller avstängningstimern) är inställd, stängs starttimern (respektive avstängningstimern) av, och bara timern för avstängning efter 1, 3, 5 eller 9 timmar förblir påslagen.

RASseries_OwnersManual.book Page 12 Tuesday, January 9, 2007 2:53 PM13 SW SVENSKA Starttimer och avstängningstimer Inställning av starttimern a ON-knapp Tryck på ON-knappen . Ställ in timern på önskad tid.Varje gång du trycker på ON-knappen ändras tiden i steg om 10 minuter.Håll ON-knappen nedtryckt för att stega med steg om 1 timme.b SET-knapp Tryck på SET-knappen för att ställa in timern.Den inställda tiden visas och timern startas.c CLR-knapp Tryck på CLR-knappen för att radera timerns inställning. Inställning av avstängningstimern a OFF-knapp Tryck på OFF-knappen .Ställ in timern på önskad tid.Varje gång du trycker på OFF-knappen ändras tiden i steg om 10 minuter.Håll OFF-knappen nedtryckt för att stega med steg om 1 timme.b SET-knapp Tryck på SET-knappen för att ställa in timern.Den inställda tiden visas och timern startas.c CLR-knapp Tryck på CLR-knappen för att radera timerns inställning. När du valt timerläget sparas inställningarna i fjärrkontrollen.Sedan kommer luftkonditioneringen att starta med samma inställningar som om du tryckt på eller på fjärrkontrollen.Du kan inte ställa in timern när klockan blinkar. Följ instruktionerna i avsnittet ”Ställa in klockan” på sidan 6 för att ställa klockan. Ställ sedan in timern. TIMERFUNKTIONER FÖRSIKTIGHET

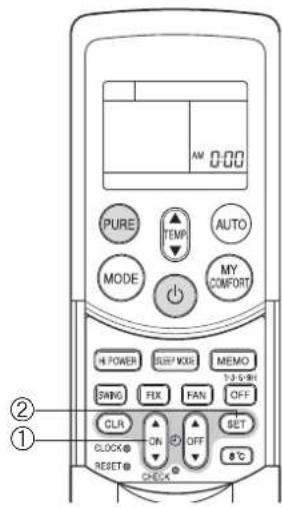

• När du väljer timerfunktion sänder fjärrkontrollen automatiskt timersignaler till inomhusenheten vid den angivna tidpunkten. Därför är det viktigt att placera fjärrkontrollen på en plats där signalerna når fram ordentligt till inomhusenheten.• Om du inte trycker på SET-knappen inom 30 sekunder efter att du ställt in tiden, kommer inställningen att raderas.

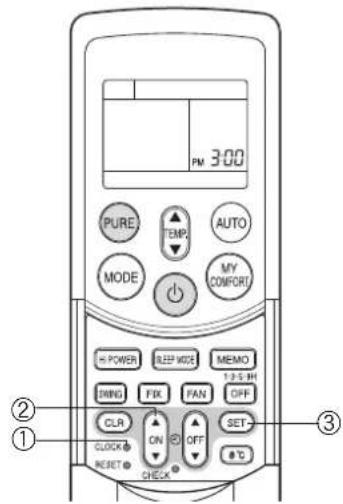

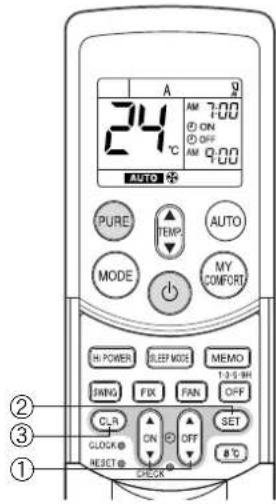

Kombinerad timer (samtidig inställning av start- och avstängningstimern) Avstängningstimer —> Starttimer (I drift —> Avstängd —> I drift) Den här funktionen är användbar när du vill stänga av luftkonditioneringen efter att du somnat och starta den på nytt när du vaknar eller kommer tillbaka hem. Exempel: Så här stänger du av luftkonditioneringen och startar den igen nästa morgon Inställning av kombinerad timer (1) Tryck på OFF-knappen för att ställa in avstängningstimern. (2) Tryck på ON-knappen för att ställa in starttimern. (3) Tryck på SET-knappen . Starttimer —> Avstängningstimer (Avstängd —> I drift —> Avstängd) Du kan använda den här inställningen för att starta luftkonditioneringen när du vaknar upp och stänga av den när du går hemifrån. Exempel: Så här startar du luftkonditioneringen nästa morgon för att sedan stänga av den Inställning av kombinerad timer (1) Tryck på ON-knappen för att ställa in starttimern. (2) Tryck på OFF-knappen för att ställa in avstängningstimern. (3) Tryck på SET-knappen .

• Den start- eller avstängningstimer funktion som ligger närmast i tiden aktiveras först.

• Om samma tid är inställd för både start- och avstängningstimern kommer ingen timerfunktion att utföras. Det kan även hända att luftkonditioneringen stängs av. Daglig kombinerad timer (samtidig inställning av start- och avstängningstimern samt aktivering varje dag) Den här funktionen är användbar när du vill använda de kombinerade timerfunktionerna på samma tid varje dag. Inställning av kombinerad timer (1) Tryck på ON-knappen för att ställa in starttimern. (2) Tryck på OFF-knappen för att ställa in avstängningstimern. (3) Tryck på SET-knappen . (4) Efter steg (3) blinkar en pilsymbol ( eller ) under cirka 3 sekunder. Tryck på SET- knappen under tiden den blinkar.

• Båda pilarna ( , ) visas när den dagliga timern är aktiverad. Avstängning av timerfunktionerna Tryck på CLR-knappen . Visning av klockan När timern är inkopplad (start-avstängning, avstängning-start, avstängning) visas inte klockan för att inställningstiden ska kunna visas. För att se klockan trycker du på SET- knappen och den aktuella tiden visas i cirka 3 sekunder. I driftAvstängdI drift på nytt OFF

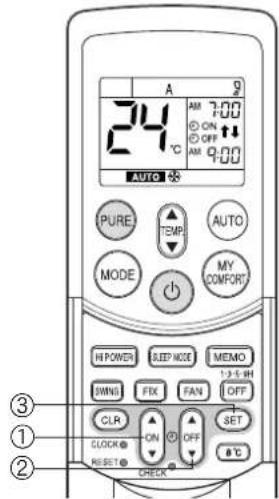

SET AvstängdI driftAvstängd FÖRSIKTIGHET Ungefär 3 sekunder efter det att du trycker på SET- knappen sänder fjärrkontrollen en signal till inomhusenheten och det hörs ett bekräftelsepip från inomhusenheten. SET

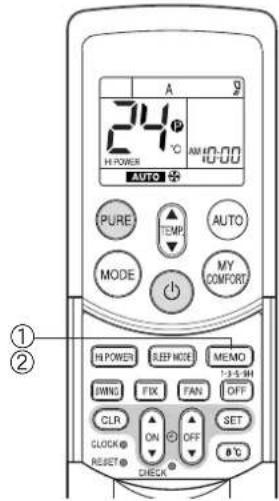

OFF SET SET CLR RASseries_OwnersManual.book Page 14 Tuesday, January 9, 2007 2:53 PM15 SW SVENSKA Använd MEMO-knappen för att spara en ofta använd driftsinställning. Starta luftkonditioneringen i det driftläge du vill fjärrkontrollen ska spara. Tryck på knappen enligt nedan medan luftkonditioneringen är igång. a MEMO-knapp Tryck på den här knappen för att förbereda lagring av inställningen. Alla ikoner som för närvarande visas börjar blinka förutom klockan och lägesindikatorn. b MEMO-knapp Håll MEMO-knappen nedtryckt i mer än 3 sekunder medan indikatorerna blinkar. Symbolen visas och inställningen sparas.

• Om du inte trycker på MEMO-knappen inom 3 sekunder eller om du trycker på någon annan knapp kommer minnesinställningen att avbrytas.

• Driftlägen som kan sparas med MEMO-knappen är läge, temperatur, FAN, TIMER och Hi POWER. Så här använder du luftkonditioneringen med den inställning som sparats med MEMO- knappen. a MY COMFORT-knapp Tryck på MY COMFORT-knappen. Den inställning som sparats med MEMO- knappen visas och luftkonditioneringen startar med den inställningen. (A): När man trycker på MY COMFORT-knappen medan luftkonditioneringen är igång

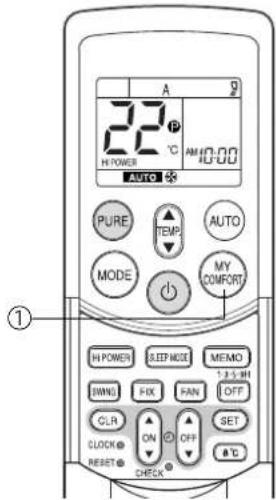

• OPERATION-indikatorn (grön) tänds på inomhusenhetens displaypanel och driften startas efter cirka 3 minuter. (B): När man trycker på MY COMFORT-knappen medan luftkonditioneringen är avstängd

• Driftläget ändras till den inställning som sparats med MEMO-knappen.

• Grundinställning: Läge : AUTO Temperatur : 22 MINNE/KOMFORT-DRIFT

• Justera luftflödets riktning ordentligt. Annars finns det risk att det känns obekvämt och att rumstemperaturen fördelas ojämnt.

• Justera det vertikala luftflödet med fjärrkontrollen.

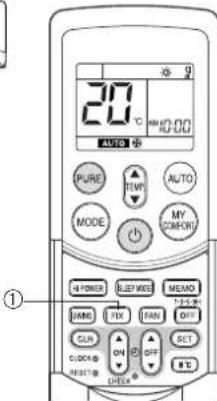

• Justera det horisontella luftflödet manuellt. Justering av det vertikala luftflödet Luftkonditioneringen justerar automatiskt det vertikala luftflödet så att det anpassas till driftsförhållandena när AUTO- eller A-läget är valt. Så här ställer du in vald riktning för luftflödet Använd den här funktionen när luftkonditioneringen är igång. a FIX-knapp Tryck på eller håll ner FIX-knappen på fjärrkontrollen för att flytta luftspjället till önskad inställning.

• Ändra det vertikala luftspjällets riktning inom det visade området.

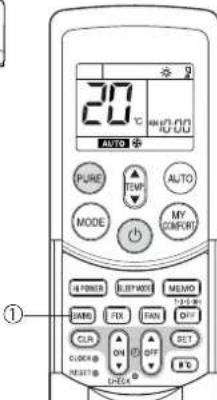

• Vid efterföljande drift kommer luftflödet att ställas in i den vertikala riktning som du ställt in luftspjället på med FIX-knappen. Så här ändrar du luftflödets riktning automatiskt Utför den här funktionen när luftkonditioneringen är igång. a SWING-knapp Tryck på SWING-knappen på fjärrkontrollen.

• För att avbryta funktionen trycker du på SWING-knappen igen.

• För att ändra svängriktningen trycker du på FIX-knappen. Justering av det horisontella luftflödet Förberedelse:

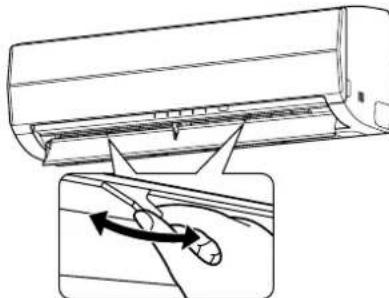

• Ta tag i spaken på det horisontella luftspjället och flytta den för att ställa in luftflödets riktning efter behov.

• Du kan justera luftflödet till vänster och höger på gallren.

• FIX- och SWING-knapparna fungerar inte när luftkonditioneringen är avstängd (även då STARTTIMERN är inställd).

• Använd inte luftkonditioneringen under lång tid med luftflödet riktat neråt under kylning eller avfuktning. Det kan uppstå kondens på det vertikala luftspjället vilket kan orsaka att vatten droppar.

• Flytta inte det vertikala luftspjället manuellt. Använd alltid FIX-knappen. Om du flyttar luftspjället manuellt kan det fungera felaktigt under drift. Om luftspjället fungerar felaktigt ska du stänga av luftkonditioneringen för att sedan starta den igen.

• När luftkonditioneringen startas omedelbart efter att den stängts av kan det hända att det vertikala luftspjället inte rör sig på cirka 10 sekunder.

RASseries_OwnersManual.book Page 16 Tuesday, January 9, 2007 2:53 PM17 SW SVENSKA Den här luftkonditioneringen är utrustad med en automatisk återstartfunktion. Det gör det möjligt för luftkonditioneringen att (utan att aktiveras med fjärrkontrollen) startas om i samma driftläge igen efter att den stängts av på grund av ett strömavbrott. Driften återupptas utan varning 3 minuter efter att strömmen återställts. Gör på följande sätt för att aktivera den automatiska återstartfunktionen: Aggregatets ström måste vara på. Funktionen kommer inte att aktiveras om strömmen är avstängd. Håll RESET-knappen nedtryckt i 3 sekunder för att aktivera den automatiska återstartfunktionen. Luftkonditioneringen tar emot inställningen och piper 3 gånger. Systemet startas nu om automatiskt. Den automatiska återstartfunktionen är aktiverad. (1) När luftkonditioneringen står i viloläget (inte i drift). Håll RESET-knappen nedtryckt i mer än 3 sekunder.

• Luftkonditioneringen startas. Den gröna indikatorn tänds.

• Efter cirka 3 sekunder piper luftkonditioneringen 3 gånger. Den gröna indikatorn blinkar i 5 sekunder.

• Luftkonditioneringen är i drift. Om luftkonditioneringen inte behöver vara i drift vid det här tillfället trycker du på RESET-knappen igen eller så använder du fjärrkontrollen för att stänga av luftkonditioneringen. (2) När luftkonditioneringen är i drift. Håll RESET-knappen nedtryckt i mer än 3 sekunder.

• Luftkonditioneringen stängs av. Den gröna indikatorn släcks.

• 3 sekunder efter att knappen tryckts piper luftkonditioneringen 3 gånger. Den gröna indikatorn blinkar i 5 sekunder.

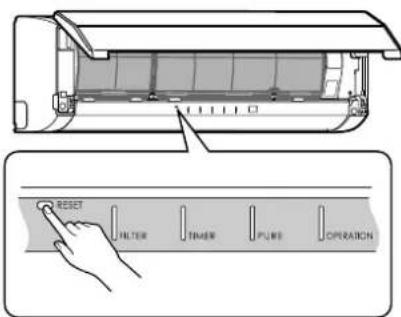

• Luftkonditioneringen stängs av. Om du inte vill att luftkonditioneringen ska stängas av vid det här tillfället använder du fjärrkontrollen för att återstarta luftkonditioneringen. Under efterföljande drift tänds den gröna indikatorn.

• Den automatiska återstartfunktionen kommer inte att acceptera ett kommando om en timerfunktion är aktiverad med fjärrkontrollen.

• Efter återstart av luftkonditioneringen med den AUTOMATISKA ÅTERSTARTFUNKTIONEN kommer luftspjällets svängning (AUTO) inte att återupptas. Gör på följande sätt för att stänga av den automatiska återstartfunktionen: Upprepa inställningsproceduren. Luftkonditioneringen tar emot inställningen och piper 3 gånger. Luftkonditioneringen måste nu startas om manuellt med fjärrkontrollen efter ett strömavbrott. Den automatiska återstartfunktionen är avstängd. (1) När luftkonditioneringen står i viloläget (inte i drift). Håll RESET-knappen nedtryckt i mer än 3 sekunder.

• Luftkonditioneringen startas. Den gröna indikatorn tänds.

• Efter cirka 3 sekunder piper luftkonditioneringen 3 gånger.

• Luftkonditioneringen är i drift. Om luftkonditioneringen inte behöver vara i drift vid det här tillfället trycker du på RESET-knappen igen eller så använder du fjärrkontrollen för att stänga av luftkonditioneringen. (2) När luftkonditioneringen är i drift. Håll RESET-knappen nedtryckt i mer än 3 sekunder.

• Luftkonditioneringen stängs av. Den gröna indikatorn släcks.

• Efter cirka 3 sekunder piper luftkonditioneringen 3 gånger.

• Luftkonditioneringen stängs av. Om du inte vill att luftkonditioneringen ska stängas av vid det här tillfället använder du fjärrkontrollen för att återstarta luftkonditioneringen. Under efterföljande drift tänds den gröna indikatorn. AUTOMATISK ÅTERSTART INFORMATION Den AUTOMATISKA ÅTERSTARTFUNKTIONEN är inte aktiverad vid leverans från fabriken. Du måste aktivera den här funktionen om du vill använda den.

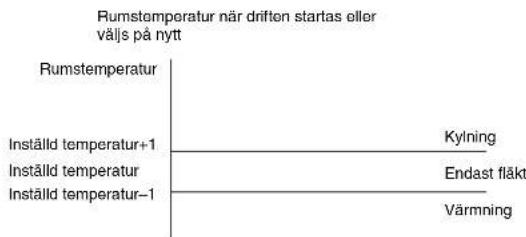

Automatisk drift Som visas i figur 1, väljer den automatiska driftfunktionen driftläge beroende på rummets temperaturdata (Ta) när driften startas. Driftläget väljs på nytt efter att kompressorn varit stoppad i 15 minuter. Drift med hög effekt När du trycker på Hi POWER-knappen under kylning, värmning eller i A-läget startar luftkonditioneringen följande drift.

• Kylning Kylningen utförs vid 1°C lägre än temperaturinställningen. Fläktens hastighet ställs in på hög*.

• Bullernivån ökar med fläktens hastighet.

• Värmning Värmningen utförs med 2°C högre temperatur än temperaturinställningen. Fläktens hastighet ändras automatiskt i enlighet med driftförhållandet. Insomningsläget (SLEEP MODE) Luftkonditioneringsaggregatet reglerar automatiskt rumstemperaturen, luftflödet och bullernivån för att förhindra överkylning på sommaren och hålla rummet varmt och behagligt på vintern. Avfuktning ( ) Vid avfuktning väljs automatiskt avfuktning med kylning baserat på skillnaden mellan temperaturinställningen och den faktiska rumstemperaturen. Indikatorn för fläkthastighet visar AUTO och den låga hastigheten används.

• Effekten och bullernivån sänks när insomningsläget används, vilket kan göra att rummet inte kyls ner ordentligt (respektive värms upp ordentligt, för modeller med värmepump) när den funktionen används under lång tid.

• Insomningsläget går inte att använda under avfuktning, under luftrening (PURE) (fristående drift), eller när enbart fläkten används (på modeller för enbart kylning). (Fristående luftrening är när PURE-knappen är intryckt medan själva luftkonditioneringsaggregatet är avstängt för att utföra enbart luftrening. Luftkonditioneringsaggregatet används inte i det läget.)

• Om man trycker in FAN-knappen medan insomningsläget används, stängs insomningsläget av.

• Insomningsläget är ingen timerfunktion. Rumstemperatur när driften startas eller väljs på nyttKylningEndast fläktVärmning Figur 1 RumstemperaturInställd temperatur+1Inställd temperaturInställd temperatur–1RASseries_OwnersManual.book Page 18 Tuesday, January 9, 2007 2:53 PM19 SW SVENSKA Håll rumstemperaturen på en komfortabel nivå Rengör luftfiltren Igensatta luftfilter försämrar luftkonditioneringens prestanda. Rengör dem varannan vecka. Öppna aldrig fönster och dörrar mer än nödvändigt För att behålla den kalla eller varma luften i rummet ska du inte öppna fönster och dörrar mer än nödvändigt. Gardiner Under kylning ska du dra för gardinerna för att undvika direkt solljus. Under värmning ska du dra för gardinerna för att bibehålla värmen. Använd timern effektivt Ställ in timern på önskad drifttid. Underlätta jämn luftcirkulation Justera luftflödets riktning för att få en jämn luftcirkulation. Tillfällig drift Den här funktionen används för att styra luftkonditioneringen tillfälligt om du har förlagt fjärrkontrollen eller om dess batterier tagit slut.

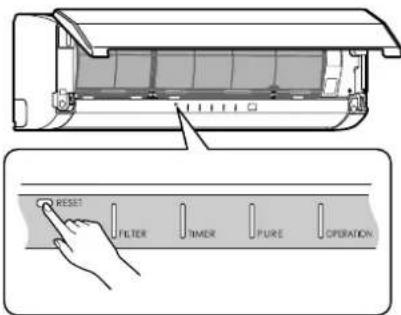

• Tryck på RESET-knappen för att starta den automatiska driften (AUTO).

• När den tillfälliga driften är aktiverad kan inte fjärrkontrollen användas.

• Håll knappen nedtryckt i 10 sekunder för att starta drift i kylläget. Rengöring Den här funktionen används för att torka luftkonditioneringens insida för att minska risken för mögel och liknande inuti aggregatet.

• När aggregatet stängs av efter att ha varit i drift i 10 minuter eller mer i kyl- eller avfuktningsläget startas rengöringsläget automatiskt och S.CLEAN-indikatorn på displaypanelen tänds. Rengöringens varaktighet

• Rengöringen varar i 4 timmar om aggregatet har använts i kyl- eller avfuktningsläget i mer än 10 minuter. Om rengöringen

• Rengöringen kommer inte att göra rummet renare och den tar heller inte bort det mögel och damm som redan finns i luftkonditioneringen.

• Under drift kan en liten mängd frost synas. Det är helt normalt och indikerar inte något fel.

• De vertikala luftspjällen öppnas något.

• Om en pågående rengöring avbryts minskar dess effekt.

• För att stoppa rengöringen trycker du två gånger på -knappen under rengöringen.

RENGÖRING Justering av luftflödet Blåser uppåt Rengör Använd timern effektivt

Kallt Kontroll Jag kan inte hitta fjärrkontrollenDet finns en funktion för tillfällig drift! RASseries_OwnersManual.book Page 19 Tuesday, January 9, 2007 2:53 PM20

Rengöring av inomhusenheten och fjärrkontrollen När du inte ska använda luftkonditioneringen på minst en månad (1) Använd aggregatet i fläktläget under 3 till 4 timmar för att torka dess insida.• Om en hög temperaturinställning används i kylläget körs aggregatet i fläktläget.(2) Stäng av luftkonditioneringen och stäng av strömbrytaren. (3) Rengör luftfiltren.(4) Ta ut batterierna ur fjärrkontrollen. Kontroller före drift Rengöring av luftfiltren Rengör luftfiltren varannan vecka.Luftkonditioneringens prestanda försämras om luftfiltren blir fulla av damm.Rengör luftfiltren så ofta som möjligt. Förberedelse:

1. Stäng av luftkonditioneringen med fjärrkontrollen.

2. Öppna luftintagets galler.

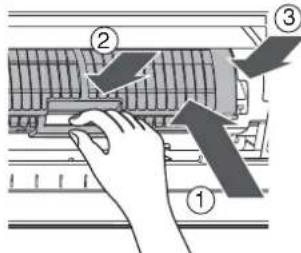

1 Öppna luftintagets galler. Lyft upp gallret till horisontellt läge. 2 Ta tag i luftfiltrets vänstra och högra handtag och lyft upp det något. Dra det sedan nedåt och ut från filterhållaren. 3 Använd en dammsugare för att ta bort dammet från filtren. Du kan även tvätta dem i vatten. Efter att luftfiltren tvättats ska de torkas på en plats där de inte utsätts för direkt solljus.

VARNING Innan du rengör luftkonditioneringen ska du vara noga med att stänga av strömbrytaren. FÖRSIKTIGHET

• Använd en torr trasa för att torka av inomhusenheten och fjärrkontrollen.• Om luftkonditioneringen är mycket smutsig kan du använda en trasa som fuktats med kallt vatten för att torka av inomhusenheten.• Använd aldrig en fuktig trasa för att torka av fjärrkontrollen.• Använd inte en kemiskt behandlad dammvippa och lämna inte liknande produkter på aggregatet under en längre tid. Det kan skada aggregatets yta.• Använd inte bensin, thinner, polermedel eller andra lösningsmedel vid rengöring.Dessa kan göra att plastytan spricker eller deformeras. FÖRSIKTIGHET
• Kontrollera att luftfiltren är monterade.• Kontrollera att aggregatets luftintag och luftutblås inte är blockerade.Torka med en torr trasaThinnerKylning med hög temperatur-inställning.LuftfilterRASseries_OwnersManual.book Page 20 Tuesday, January 9, 2007 2:53 PM21 SW SVENSKA 4 Sätt in luftfiltrets övre del så att dess vänstra och högra kanter passas in i inomhusenheten. 5 Stäng luftintagets galler.

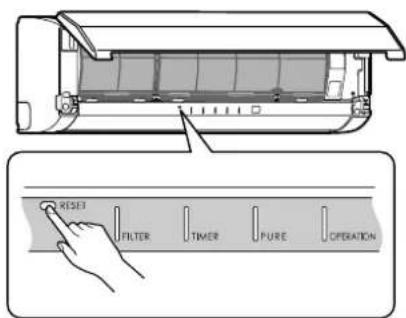

• Om FILTER-indikatorn på inomhusenheten tänds ska du trycka på RESET- knappen på inomhusenheten för att släcka indikatorn. Rengöring av luftintagets galler Förberedelse:

1. Stäng av luftkonditioneringen med fjärrkontrollen.

2. Öppna luftintagets galler.

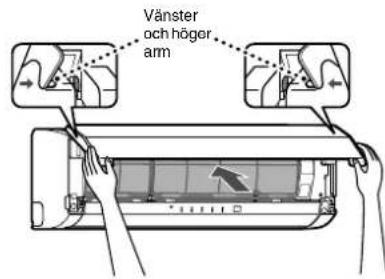

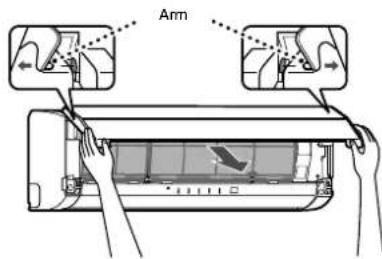

1 Ta bort luftintagets galler. Håll i gallrets sidor och öppna uppåt. Ta bort vänster (eller höger) arm genom att trycka den utåt för att sedan dra den mot dig. 2 Tvätta gallret i vatten med en mjuk svamp eller disktrasa. (Använd inte en borste av metall eller annat hårt material.)

• Denna typ av hårda objekt gör så att gallrets yta repas och dess metallbeläggning lossnar.

• Om gallret är mycket smutsigt kan det rengöras med ett neutralt diskmedel. Skölj sedan i vatten. 3 Torka bort vattnet från gallret och låt det torka. 4 Sätt tillbaka gallrets vänstra och högra arm på stagen och tryck in dem ordentligt. 5 Dra luftintagets galler nedåt.

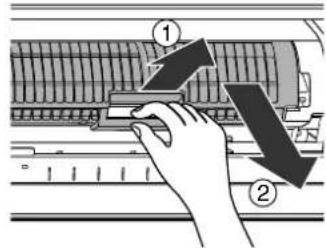

• Tryck på platserna som är markerade med pilar (fyra) längst ner på gallret för att kontrollera att gallret är helt stängt. OBS Rengöring och underhåll av inomhus- och utomhusenheten rekommenderas starkt för luftkonditioneringar som används regelbundet. Om man inte rengör inomhus- och utomhusenheten regelbundet kommer det att leda till dålig kyleffekt, isbildning, vattenläckage och kompressorfel. Arm Vänster och höger arm RASseries_OwnersManual.book Page 21 Tuesday, January 9, 2007 2:53 PM22

Rengöring av plasmareningsfiltret Förberedelse:

1. Stäng av luftkonditioneringen med fjärrkontrollen.

2. Stäng av huvudströmbrytaren.

• Rengör plasmareningsfiltret när FILTER-indikatorn (orange) tänds. (Den här indikatorn tänds efter cirka 1 000 timmars drift i luftreningsläget (PURE).)• När rengöringen är avslutad trycker du på RESET-knappen på inomhusenheten.• Rengör ungefär en gång i halvåret.
• Även om FILTER-indikatorn inte tänts ska du göra ren plasmareningsfiltret om det hörs brummande, klickande eller surrande ljud från aggregatet. Om indikatorn tänds på natten kan luftkonditioneringen fortfarande användas till morgonen utan problem men var noga med att utföra rengöringen så snart som möjligt. 1 Öppna luftintagets galler. Lyft upp luftintagets galler tills det klickas fast på plats. 2 Ta tag i luftfiltrets vänstra och högra handtag och lyft upp det något. Dra det sedan nedåt och ut från filterhållaren. 3 Ta ut plasmareningsfiltret.

• Ta tag i handtagen och dra ut det enligt a och b. Kontroller efter rengöring av plasmareningsfiltret 1. Kontrollera att FILTER-indikatorn inte tänds genom att aktivera luftrengöringsfunktionen i minst en timme.<Om den inte tänds är det normalt.>2. Om FILTER-indikatorn tänds ska du kontrollera följande.a) Sitter plasmareningsfiltret som det skab) Sitter luftintagets galler som det ska Kontrollera på nytt att FILTER-indikatorn inte tänds genom att aktivera luftrengöringsfunktionen (PURE) under ytterligare en timme eller mer.<Om den inte tänds är det normalt.>3. Om FILTER-indikatorn tänds igen ska du kontakta en servicetekniker.

RASseries_OwnersManual.book Page 22 Tuesday, January 9, 2007 2:53 PM23 SW SVENSKA 4 Tvätta och torka. (1) Blötlägg filtret i varmt vatten (40 till 50°C) i cirka 10 till 15 minuter. Om filtret är kraftigt fläckat kan du använda ett diskmedel (svagt basiskt eller neutralt) med 10 till 15 gånger starkare koncentration än normalt. (2) Skrubba uppåt och nedåt samt åt vänster och höger. Skrubba även ytan försiktigt med en svamp. (3) Skölj under rinnande vatten. (4) Skaka ordentligt och låt filtret torka. (Om olje- eller rökfläckar är speciellt svåra att få bort kan du upprepa steg (1) till (4) 2 eller 3 gånger.) (5) Låt filtret torka ordentligt på en plats där det inte utsätts för direkt solljus. 5 Montera plasmareningsfiltret.

• Ta tag i handtagen och sätt i det enligt a. För in det i vänster och höger spår och tryck sedan i riktning b hela vägen in.

• Tryck på plasmareningsfiltrets båda ändar i riktningen c tills de utskjutande delarna på båda sidorna av plasmareningsfiltret är helt införda i hållarna. Tryck in plasmareningsfiltret tills de utstickande delarna på båda sidorna är helt införda i hållarna. Om installationen inte är fullständigt utförd kan FILTER-indikatorn (orange) tändas. 6 Montera luftfiltret och stäng sedan luftintagets galler. FÖRSIKTIGHET

• Använd aldrig några produkter som är märkta som blekmedel.

• Försök inte ta isär filtret.

• Skrubba inte med en borste eller liknande.

• Använd inte disk- eller tvättmaskin.

• Torka inte med en hårtork eller någon annan apparat som använder varm luft. (Värmen kan orsaka deformation.)

• Efter rengöring ska du vänta tills filtret är helt torr innan det monteras. FILTER-indikatorn kan tändas om filtret är fuktigt.

3-minuters skyddsfunktion Det finns en skyddsfunktion som förhindrar att luftkonditioneringen aktiveras under cirka 3 minuter när den startas om omedelbart efter drift eller då huvudströmbrytaren slagits på. Funktionen används för att skydda aggregatet. Värmningsegenskaper Förvärmning Luftkonditioneringen avger inte varm luft omedelbart efter att den startats. Varm luft avges efter cirka 5 minuter när inomhusenhetens värmeväxlare har värmts upp. Varmluftkontroll När rumstemperaturen når temperaturinställningen sänks fläktens hastighet automatiskt. Utomhusenheten stängs då av. Avfrostning Om det bildas frost på utomhusenheten under drift i värmeläget startas avfrostningen automatiskt (under cirka 5 till 10 minuter) för att bibehålla värmeeffekten.

• Fläktarna i både inomhus- och utomhusenheten stängs av under avfrostningen.

• Under avfrostningen kommer vatten att rinna ut från utomhusenhetens bottenplatta. Värmningskapacitet I värmeläget absorberas värme från luften utomhus för att sedan avges inomhus. Detta kallas värmepumpsystemet. När temperaturen utomhus är för låg rekommenderas användning av en annan värmekälla i kombination med luftkonditioneringen. Hänsyn till ansamlad snö Välj en placering av utomhusenheten där den inte kommer att utsättas för snödrivor eller ansamling av skräp under vissa årstider. Det är viktigt att utomhusenhetens luftflöde inte hindras då detta leder till försämrade uppvärmnings- respektive kylningsprestanda. I värmeläget och vid temperaturer under noll kan det vatten som dräneras från utomhusenheten ansamlas och frysa. Det är viktigt att det finns lämplig dränering. Strömavbrott Om det inträffar ett strömavbrott stannar driften helt.

• OPERATION-indikatorn (grön) på inomhusenheten börjar blinka när strömmen kommit tillbaka.

• För att starta driften igen trycker du på -knappen på fjärrkontrollen.

• Blixtnedslag eller användning av trådlösa telefoner i närheten kan orsaka att luftkonditioneringen fungerar felaktigt. Stäng av huvudströmbrytaren för att sedan slå på den igen. Tryck på -knappen på fjärrkontrollen för att starta om. Luftkonditioneringens driftförhållanden För att luftkonditioneringen ska fungera ordentligt bör den användas under följande temperaturförhållanden. Om luftkonditioneringen används under andra förhållanden än de som angivits ovan kan dess säkerhetsfunktioner aktiveras.

LUFTKONDITIONERINGENS DRIFT OCH PRESTANDA

Kylning Utomhustemperatur: –10°C till 46°C Rumstemperatur: 21°C till 32°C FÖRSIKTIGHET Rummets luftfuktighet — mindre än 80%. Om luftkonditioneringen används utanför dessa områden kan det bildas kondens på dess yta. Värmning Utomhustemperatur: –15°C till 24°C Rumstemperatur: Lägre än 28°C Avfuktning Utomhustemperatur: –10°C till 46°C Rumstemperatur: 17°C till 32°C RASseries_OwnersManual.book Page 24 Tuesday, January 9, 2007 2:53 PM25 SW SVENSKA FELSÖKNING FÖRSIKTIGHET Om något av följande förhållanden skulle uppstå ska du omedelbart stänga av luftkonditioneringen, stänga av huvudströmbrytaren och kontakta din återförsäljare.

• Indikatorerna blinkar snabbt (5 Hz). Stäng av huvudströmbrytaren och vänta 2 till 3 minuter innan strömmen slås på igen. Trots återställningen fortsätter indikatorerna att blinka.

• Huvudsäkringen löses ut ofta eller så aktiveras överspänningsskyddet ofta.

• Främmande föremål eller vatten har trängt in i luftkonditioneringen.

• Något annat onormalt förhållande har upptäckts. Innan du begär service ska du kontrollera följande punkter. Kontrollera på nytt Fungerar inte

• Huvudströmbrytaren är avstängd.

• Kretsbrytaren är aktiverad för att bryta strömförsörjningen.

• Huvudsäkringen har löst ut.

• Den elektriska strömmen är bruten.

• Batterierna i fjärrkontrollen har tagit slut.

• Starttimern är inställd.

• Som en skyddsmekanism för luftkonditioneringen kan den inte sättas igång inom tre minuter omedelbart efter att den startats om eller då huvudströmbrytaren slagits på. Dåliga kyl- eller värmeprestanda

• Utomhusenhetens luftintag eller luftutblås är blockerade.

• Dörrar eller fönster är öppna.

• Luftfiltret är tilltäppt med damm.

• Luftspjället är inte i korrekt position.

• Fläktens hastighet är inställd på låg.

• Luftkonditioneringen är inställd på AVFUKTNING eller SLEEP MODE.

• Temperaturinställningen är för hög (under kylning).

• Temperaturinställningen är för låg (under värmning). Dessa är inte defekter. Kondens bildas på inomhusenhetens baksida.

• Kondens på inomhusenhetens baksida samlas automatiskt upp och dräneras ut. Inomhus- eller utomhusenheten låter konstigt.

• När temperaturen ändras hastigt kan inomhus- eller utomhusenheten låta konstigt (t.ex. det tickar eller låter som det rinner) på grund av att olika delar expanderas/dras ihop eller förändringar i köldmediets flöde. Luften i rummet luktar illa. Det luktar illa från luftkonditioneringen.

• Lukt som absorberats i väggar, tapeter, tyg eller pälsar kommer ut.

• Under luftrening (PURE) kommer en liten mängd ozon att produceras och du kan känna en viss lukt. RASseries_OwnersManual.book Page 25 Tuesday, January 9, 2007 2:53 PM26

Innan du begär service ska du kontrollera följande punkter. Dessa är inte defekter. OPERATION-indikatorn tänds och släcks.

• Indikatorn tänds och släcks (1 Hz) när strömmen återställts efter ett strömavbrott eller när huvudströmbrytaren slagits på. Återställ överspänningsskyddet till påslaget läge. Frost bildas på utomhusenheten under drift i värmeläget. Vatten dräneras från utomhusenheten.

• Frost bildas ibland på utomhusenheten under drift i värmeläget. I så fall utför aggregatet automatiskt avfrostning (under 2 till 10 minuter) för att förbättra värmningens effektivitet.

• Under avfrostningen stängs luftflödet av i både inomhus- och utomhusenheten.

• Ett väsande ljud hörs när köldmediets flöde ändras för avfrostning.

• Det vatten som bildas vid automatisk avfrostning dräneras ut från utomhusenheten. Luftflödet ändras även om FAN-knappen inte är inställd på AUTO-läget.

• När den utblåsta luftens temperatur sjunker under värmning ändrar eller stoppar luftkonditioneringen automatiskt luftflödet från inomhusenheten så att människorna i rummet inte ska frysa. Ett vitt dis med kyld luft eller vatten avges från utomhusenheten.

• Ibland genereras ånga från inomhusenheten under kylning eller från utomhusenheten under avfrostning. Automatisk ändring av de vertikala luftspjällen

• När rumstemperaturen eller utomhustemperaturen är hög under värmning kommer de vertikala luftspjällen att stängas en gång för att sedan automatiskt ställas in på sin ursprungliga position igen. FILTER-indikatorn tänds.

• Den här indikatorn tänds när luftreningsfunktionen (PURE) varit igång under cirka 1 000 timmar.

• Indikatorn kan tändas om frontpanelen inte är ordentligt stängd.

• Indikatorn kan tändas om plasmareningsfiltret inte är korrekt isatt. Ljud från inomhusenheten

• Plasmareningsfiltret kan avge ett brummande, klickande eller surrande ljud när det är smutsigt.

• När strömmen slås på eller när luftkonditioneringen stängs av kan det höras ett skallrande eller klappande ljud från de vertikala luftspjällen.

• Vissa delar kan expandera eller krympa på grund av temperaturförändringar och det kan resultera i knäppande ljud.

• När köldmediet flödar kan ett väsande eller gurglande ljud höras.

• Ett väsande ljud kan höras när luftkonditioneringen växlas till avfrostning under värmning. Ljud från utomhusenheten

• Ett rasslande ljud kan höras när luftkonditioneringen växlas till avfrostning under värmning. RASseries_OwnersManual.book Page 26 Tuesday, January 9, 2007 2:53 PM27 SW SVENSKA

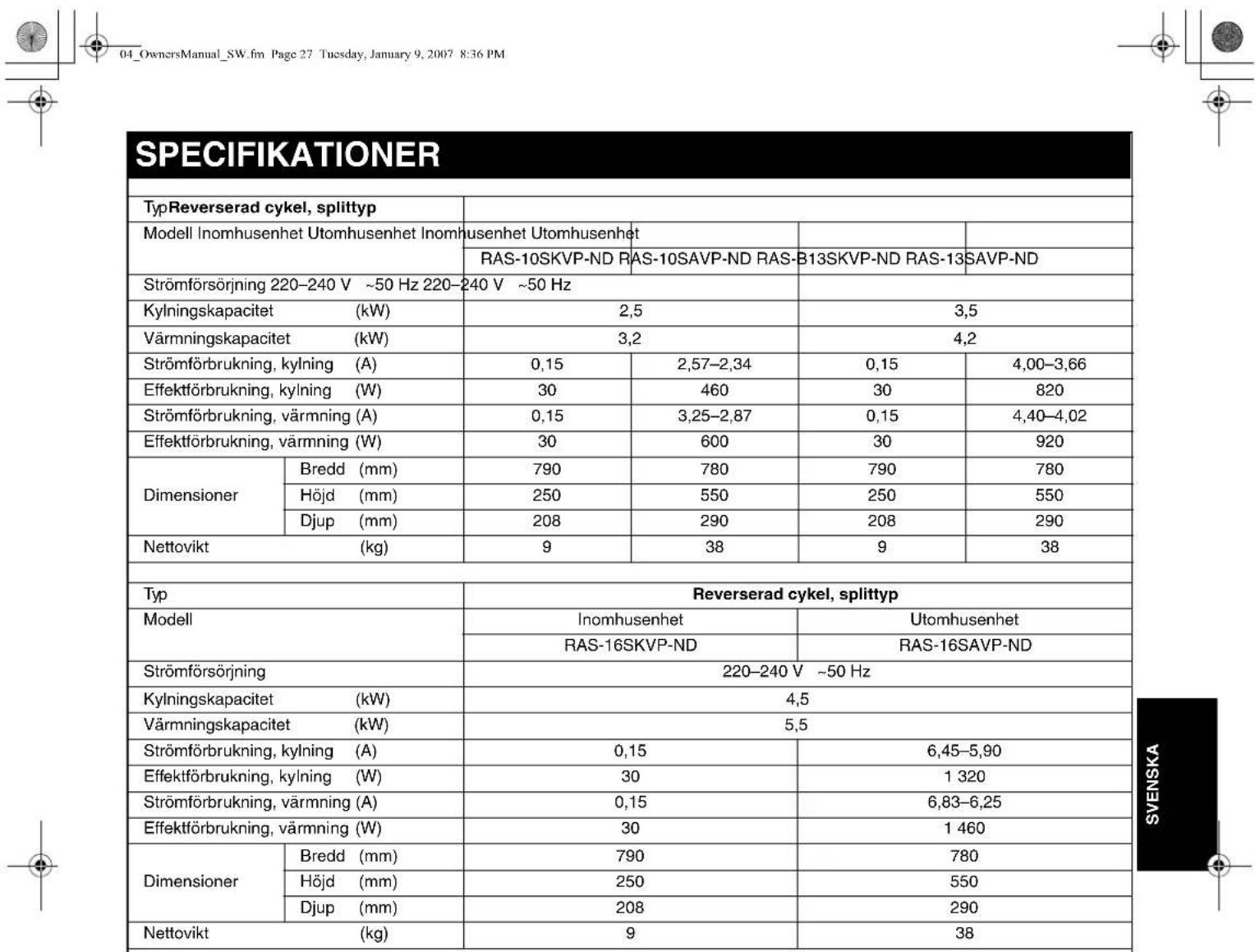

• Dessa specifikationer kan ändras utan föregående meddelande i syfte att införliva tekniska förbättringar. Angivna prestanda för luftkonditioneringen är baserade på data som bestämts under följande förhållanden. INFORMATION När utomhustemperaturen sjunker matas det ström till utomhusenheten avfrostare även om luftkonditioneringsaggregatet är avstängt. I det läget blir effektförbrukningen ungefär 100 W. SPECIFIKATIONER Typ Reverserad cykel, splittyp Modell Inomhusenhet Utomhusenhet Inomhusenhet Utomhusenhet RAS-10SKVP-ND RAS-10SAVP-ND RAS-B13SKVP-ND RAS-13SAVP-ND Strömförsörjning 220–240 V ~50 Hz 220–240 V ~50 Hz Kylningskapacitet (kW) 2,5 3,5 Värmningskapacitet (kW) 3,2 4,2 Strömförbrukning, kylning (A) 0,15 2,57–2,34 0,15 4,00–3,66 Effektförbrukning, kylning (W) 30 460 30 820 Strömförbrukning, värmning (A) 0,15 3,25–2,87 0,15 4,40–4,02 Effektförbrukning, värmning (W) 30 600 30 920 Dimensioner Bredd (mm) 790 780 790 780 Höjd (mm) 250 550 250 550 Djup (mm) 208 290 208 290 Nettovikt (kg) 9 38 9 38 Typ Reverserad cykel, splittyp Modell Inomhusenhet Utomhusenhet

RAS-16SKVP-ND RAS-16SAVP-ND

Strömförsörjning 220–240 V ~50 Hz Kylningskapacitet (kW) 4,5 Värmningskapacitet (kW) 5,5 Strömförbrukning, kylning (A) 0,15 6,45–5,90 Effektförbrukning, kylning (W) 30 1 320 Strömförbrukning, värmning (A) 0,15 6,83–6,25 Effektförbrukning, värmning (W) 30 1 460 Dimensioner Bredd (mm) 790 780 Höjd (mm) 250 550 Djup (mm) 208 290 Nettovikt (kg) 9 38 För kylning För värmning Temperatur vid luftintag °C Spole inomhus Spole utomhus Torr termometer Våt termometer Torr termometer Våt termometer

Innan du begär service ska du kontrollera följande punkter. FELSÖKNING (fjärrkontroll) Fjärrkontrollen fungerar inte korrekt. Symptom Orsaker Möjliga motåtgärder Driftläget växlas. • Kontrollera om det läge som visas på displayen är AUTO. Fläktens hastighet och luftspjällens riktning kan inte ändras i AUTO-läget. När någon av knapparna SWING, FIX eller FAN trycks in i AUTO-läget kommer läget att växlas till A. Fläktens hastighet kan inte ändras.

• Kontrollera om det läge som visas på displayen är : AVFUKTNING. När avfuktning är valt väljer luftkonditioneringen fläktens hastighet automatiskt. Fläktens hastighet kan väljas i driftslägena KYLA, VÄRME, och A. Displayen släcks. Symptom Orsaker Beskrivning Indikatorerna på displayen visas inte efter en kort stund.

• Kontrollera om timerfunktionen är avslutad när AVSTÄNGNINGSTIMERN visas på displayen. Luftkonditioneringen stängs av då inställningstiden har passerats. Timerdisplayen stängs av efter en viss tid.

• Kontrollera om timerfunktionen är startad när STARTTIMERN visas på displayen. När tiden är inne för starttimerns tidsinställning startas luftkonditioneringen automatiskt och starttimerns display stängs av. Signalens mottagningsljud hörs inte. Symptom Orsaker Beskrivning Det hörs inget bekräftelsepip från inomhusenheten när du trycker på -knappen.

• Kontrollera att fjärrkontrollens infraröda sändare är rätt riktad mot mottagaren på inomhusenheten när du trycker på -knappen. Rikta fjärrkontrollens infraröda sändare mot mottagaren på inomhusenheten och tryck ett par gånger på -knappen. AUTO : AVFUKTNING : ON RASseries_OwnersManual.book Page 28 Tuesday, January 9, 2007 2:53 PM1 RU РУССКИЙ ЯЗЫК ПРЕДОСТРЕЖЕНИЕ
