Wir danken Ihnen für den Kauf these TOSHIBA-Klimagerats. Lesen Sie die Bedienungsanleitung sorgfällig durch, bevor Sie das Gerät in Betriebnehmen.

Tack for ditt inkop avenna TOSHIBALuftkonditionering. Las den har bruksanvisningen noga innan du anvanderin Luftkonditionering.

BlaorapnBac 3a nokykny 3toro KOHNIOHepa fmpbT OSHIBA. Npeed nnoIb3oBaHem BaWero KOHNIOHepa npouHTaTe, noXaIyNCTa, BHMATEIbHO 3Ty IHCTpyKUHIO dna nOlb3oBaTeJRA.

SICHERHEITSVORKEHRUNGEN 1
BEZEICHNUNG DER TEILE 3
BEZEICHNUNG UND FUNKTION DER ANZEIGEN UND

REGLER AM INNENRAUMGERAT 3

DIE FERNBEDIENUNG UND IHRE FUNKTIONEN. 4

BEZEICHNUNG UND FUNKTION DER ANZEIGEN AUF DER

FERNBEDIENUNG. 5

VORBEREITUNGEN UND UBERPRUFGUNG VOR DEM
BETRIEB. 5
HANDHABUNG DER FERNBEDIENUNG 7
AUTOMATIKBETRIEB 8
AUTOMATIKBETRIEB (AUTOMATISCHER

BETRIEBSARTWECHSEL) 8

KUHL-/HEIZBETRIEB 9
ENTFEUCHTUNGSBETRIEB 9
8°C-BETRIEB 10

PURE-BETRIEB. 11
HOCHLEISTUNGSBETRIEB 12
ABSCHALTUNG NACH 1-, 3-, 5- ODER 9-STUNDEN

(OFF-TIMER) 12
TIMERBETRIEB. 13
SPEICHER- UND KOMFORTBETRIEB 15
REGULIERUNG DER LUFTSTROMRICHTUNG 16
AUTOMATISCHER NEUSTART 17
WIE DAS KLIMAGERAT FUNKTIERT 18
BETRIEB OHNE FERNBEDIENUNG 19
REINIGUNGSBETRIEB. 19
REGELMÄSSIGE WARTUNG 20
SPEZIALWARTUNG 22
BETRIEB UND LEISTUNG DES KLIMAGERÄTS. 24
BEI STÖRUNGEN 25
TECHNISCHE DATEN 27
BEI STÖRUNGEN DER FERNBEDIENUNG. 28

SVENSKA

TILLBEHOR 1
SAKERHETSFORESKRIFTER 1
DELARNAS NAMN. 3
NAMN OCH FUNKTIONER FOR INOMHUSENHETENS
INDIKATOROCHKONTROLLER 3
FJARRKONTROLLEN OCH DESS FUNKTIONER 4
NAMN OCH FUNKTIONER FOR FJARRKONTROLLENS
INDIKATORER 5
FÖRBEREDELSE OCH KONTROLL FÖRE ANVÄNDNING 5
ANVANDA FJARRKONTROLLEN 7
AUTOMATISK DRIFT 8
AUTOMATISK DRIFT (AUTOMATISK VAXLING) 8
KYLING/VARMNING 9
AVFUKTNING
8°C-UPPVÄRMNING. 10
LUFTRENING 11

DRIFT MED HOG EFFEKT 12
AVSTÄNGNINGSTIMER (1,3,5,9 TIMMAR) 12
TIMERFUNKTIONER 13
MINNE/KOMFORT-DRIFT 15
ANDRING AV LUFTFLODETS RIKTNING 16
AUTOMATISK ATERSTART 17
SA HAR FUNGERAR LUFTKONDITIONERINGEN 18
TILLEALLIG DRIET 19
RENGORING. 19
VANLIGHT UNDERHALL 20
SPECIELT UNDERHALL 22
LUFTKONDITIONERINGENS DRIFT OCH PRESTANDA. 24
FELSOKNING 25
SPECIFICATIONER 27
FELSOKNING (fjarrkontroll) 28

MODE VEILLE (SLEEP MODE)

Fernbedienung Halterung der

Fernbedienung

Batterien (zwei)

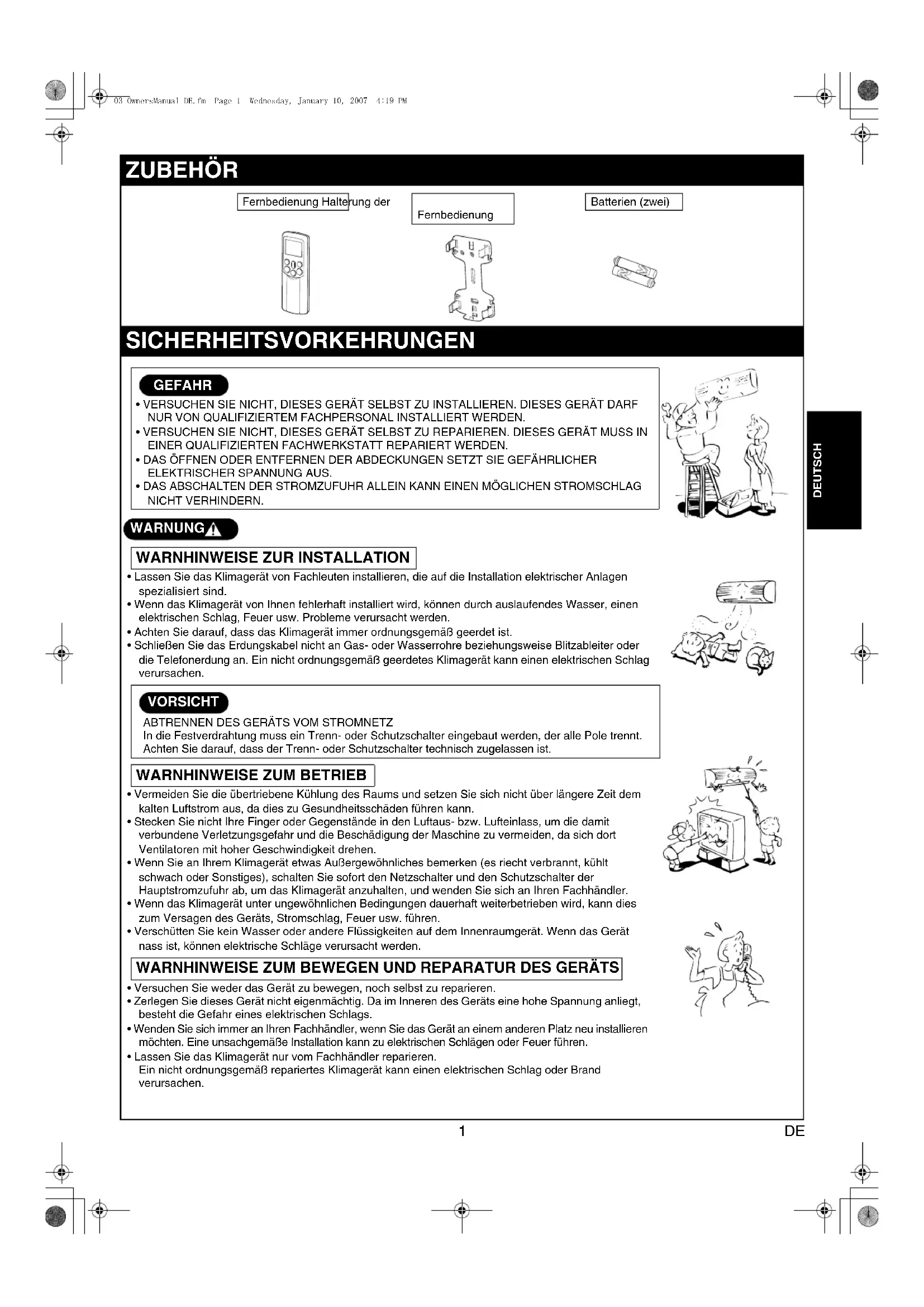

SICHERHEITSVORKEHRUNGEN

GEFAHR

• VERSUCHEN SIE NICT, DIESES GERAT SELBST ZU INSTALLIEREN. DIESES GERAT DARF NUR VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.
• VERSUCHEN SIE NICT, DIESES GERÄT SELBST ZU REPARIEREN. DIESES GERÄT MULLS IN ENER QUALIFIZIERENTEN FACHWERKSTATT REPARIERT WERDEN.
  DAS OFFNEN ODER ENTFERNEN DER ABDECKUNGEN SETZ TIE GEFÄHRlicher ELEKTRISCHER SPANNUNG AUS.
• DAS ABSCHALTEN DER STROMZUFUHRALLEIN KANN EINEN MÖGLICHEN STROMSCHLAG NICT VERHINDERN.

WARNING

WARNHINWEISE ZUR INSTALLATION

• Lassen Sie das Klimagerät von Fachleuten installieren, die auf die Installation elektrischer Anlagen spezialisiert sind.
• Wenn das Klimagerät von Ihnen fehlerhaft installiert wird, konnen durch auslaufendes Wasser, einen elektrischen Schlag, Feuer usw. Probleme verursacht werden.
• Achten Sie daraufuf, dass das Klimagerät immer ordnungsgemäß geerdet ist.
• Schlieben Sie das Erdungskabel nicht an Gas- oder Wasserrohre beziehungsweise Blitzableiter oder die Telefonerung an. Ein nicht ordnungsgemäß geerdetes Klimagerät kann einen elektrischen Schlag verursachen.

VORSICHT

ABTRENNEN DES GERÄTS VOM STROMNETZ

In die Festverdrahtung muss ein Trenn- oder Schutzschalter eingebaut werden, der alle Pole trennt. Achten Sie darauf, dass der Trenn- oder Schutzschalter technisch zugelassen ist.

WARNHINWEISE ZUM BETRIEB

• Vermeiden Sie die übertriebene Kuhlung des Raums und setzen Sie sich nicht über langere Zeit dem kalten Luftstrom aus, da dies zu Gesundheitsschäden führen kann.
• Stecken Sie nicht ihre Finger oder Gegenstände in den Luftaus- bzw. Lufteinlass, um die damit verbundene Verletzungsgefahr und die Beschädigung der Maschine zu vermeiden, da sich dont Ventilatoren mit hoher Geschwindigkeit drehen.
• Wenn Sie an Ihr Klimagerat etwas Außergewöhnliches bemerken (es richt verbrannt, kühlt schwach oder Sonstiges), schalten Sie sofort den Netzschalter und den Schutzschalter der Hauptstromzufuhr ab, um das Klimagerat anzuhalten, und wenden Sie sich an ihren Fachhändler.
• Wenn das Klimagerät unter ungewöhnlichen Bedingungen dauerhaft weiterbetrieben wird, kann dies zum Versagen des Geräts, Stromschlag, Feuer usw. führen.
• Verschütten Sie kein Wasser oder andere Flüssigkeiten auf dem Innenraumgerät. Wenn das Gerät nass ist, können elektrische Schläge verursacht werden.

WARNHINWEISE ZUM BEWEGEN UND REPARATUR DES GERÄTS

Versuchen Sie weder das Gerat zu bewegen, noch selbst zu reparieren.
Zerlegen Sie dieses Gerat nicht eigenmachtig. Da im Inneren des Gerats eine hohe Spannung anliegt, besteht die Gefahr eines elektrischen Schlags.
- Wenden Sie sich immer an ihren Fachhandl, wenn Sie das Gerat an einem anderen Platz neu installmenten mochten. Eine unsachgemäß Installation kann zu elektrischen Schlagen oder Feuer führen.
- Lassen Sie das Klimagerät nur vom Fachhändler reparieren. Ein nicht ordnungsgemäß repariertes Klimagerät kann einen elektrischen Schlag oder Brand verursachten.

VORSICHT

SICHERHEITSHINWEISE FÜR DIE INSTALLATION

• Verlegen Sie den Ablaufschlauch so, dass das Wasser sicher ablaufen kann.
• Eine falsch verlegte Drainage kann zu Überschwemmungen im Haus und zu Wasserschäden an Möbeln führen.
• Achten Sie darauf, das Klimagerät an eine eigene Stromzufuhr mit vorgeschriebener Netzspannung anzuschließen. Ansonsten kann das Gerät beschädigt werden oder ein Brand verursacht werden.
• Installieren Sie das Gerät nicht an einem Ort, an dem entzündbares Gas austreten besteht. Wenn sich entzündbares Gas um das Gerät herum ansammelt, kann ein Brand verursacht werden.
• Installieren Sie das Innenraumgerät so, dass sich die Geräte Oberseite mindestens 2 m über dem Boden befindet. Stellen oder legen Sie keinerlei Gegenstände auf die Oberseite des Raumgeräts.

SICHERHEITSHINWEISE FÜR DEN BETRIEB

• Lesen Sie theses Handbuch sorgfältig durch, bevor Sie das Klimagerat in Betriebnehmen. Das Handbuch enthalt wichtige Informationen für den tätiglichen Betrieb des Geräts.
• Verwenden Sie das Klimagerät nicht für weitere Zwecke wie z.B. das Konservieren von Lebensmitteln, Prazisionsgeräte, Kunstobjekte, die Aufzucht von Tieren oder Topplanzen.
• Installieren Sie das Klimagerät nicht in Räumen mit Sonderfunktionen wie beispisseweise auf Schiffen oder jeglicher Art von Fahrzeugen. Dies konnte die Leistung und einwandfrei Funktion des Geräts beeinträchtigen.
• Vermeiden Sie es, Zimmerpflanzen und Tiere dem Luftstrom des Klimagerats auszusetzen, da dies deren Gesundheit und Wachstum beeinträchtigt.
• Wenn das Klimagerät in der Höhe eines Brennofens betrieben wird, sorgen Sie für eine gute Belüftung und Frischluft im Raum. Durch unzureichende Belüftung kann ein Sauerstoffmangel entstehen.
• Wenn das Klimagerät in einem geschlossenen Raum betrieben wird, achten Sie auf ausreichende Belüfung. Durch unzureichende Belüfung kann ein Sauerstoffmangel entstehen.
• Berühren Sie die Bedienungstasten nicht mit nassen Händen. Es besteht die Gefahr elektrischer Schläge.
• Stellen Sie kein Brenngerät an einem Ort auf, an dem es direkt dem Luftstrom des Klimagerats ausgesetzt ist. Dies könnte eine unvollständige Verbrennung zur Folge haben.
• Wenn das Klimagerat über länger Zeit nicht verwendet wird, schalten Sie zur Sicherheit den Netzschalter oder den Sicherungsschalter aus. Das Trennen vom Stromnetz schützt das Gerät vor Blitzeinschlag und Überspannungen.
• Stellen Sie kein Gefäβ mit Wasser, wie z.B. eine Vase, auf das Gerät, da möglicherweise Wasser in das Gerät eindringt und durch Beeinträchtigung der Isolierung ein Stromschlag verursacht werden kann.
• Überprüfen Sie gelegentlich die Betonsocket unter dem Außergerät. Wenn der Socket beschädigt oder verwittert ist, kann das Gerät herabstürzen und Verletzungen verursichen.
• Reinigen Sie das Gerät nicht mit Wasser. Es besteht die Gefahr elektrischer Schläge.
• Verwenden Sie zum Säbern des Geräts keinen Alkohol, Benzin, Verdünner, Glasreiniger, Scheuerpulver oder sonstige Lösungsmittel, da das Klimagerät dadurch beschädigt oder verschlissen werden kann.
• Wenn Sie das Gerät saubern, schalten Sie vorher den Netzschalter oder Schutzschalter aus, um Verletzungen durch den elektrischen Ventilator im Inneren zu vermeiden.
• Weitere Informationen zur Reinigung finden Sie unter „REGELMASSIGE WARTUNG" und „SPEZIALWARTUNG" auf den Seiten 20 bis 23.
• Legen Sie keine Gegenstände auf das Innenaum- und Außergerät und treten Sie nicht darauf. Anderenfalls konnte das Gerät herunterfallen und Verletzungen verursachen.
  Um die maximale Leistungsfähigkeit des Geräts zu gewährleisten, betrieben Sie das Klimagerät in dem angegebenen Betriebstempaturbereich. Anderenfalls können Fehlfaktionen und Ausfälle auftreten oder Wasser aus dem Gerät auslaufen.
• Wenn das Gerät bereits länger eit in Betrieb ist, sollen den Sie die Wartungsarbeiten von einem Spezialisten ausfuhren halten.

BEZEICHNUNG DER TEILE

AuBengerat

① Kuhlmittelanschlussleitung und elektrische Leitungen
(2)Lufteinlass (seitlich und hinten)
③Luftauslass

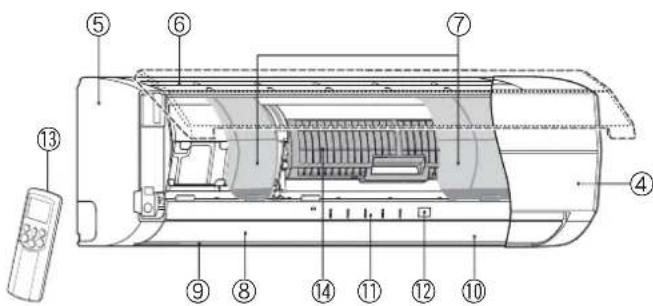

Innenraumgerat

④Raumtemperatursensor
(5)Frontpanel
(6)Lufteinlassgitter
7Luftfilter
(8) Luftauslass
9Horizontale Luftstromleitlamellen Befindet sich auf der Rückseite der Luftstromklappe fur vertikale Luftverteilung.
⑩ Luftstromklappe fur vertikale Luftverteilung
1)Anzeigefeld
② Infrarot-Signalempfänger
(3)Fernbedienung
(4)Plasmafilter

BEZEICHNUNG UND FUNKTION DER ANZEIGEN UND REGLER AM INNENRAUMGERÄT

Anzeigefeld

Zeigt die unten aufgeführten Betriebszustände an.

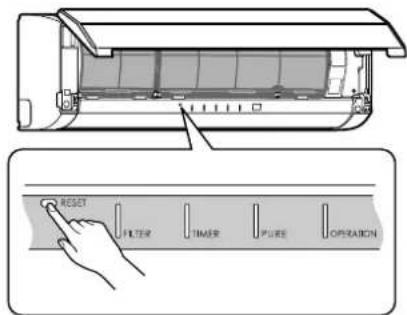

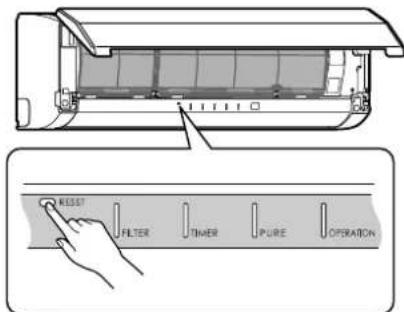

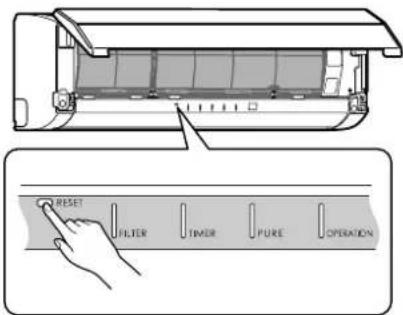

①Taste RESET
②Anzeige FILTER (orange)
③Anzeige TIMER (gelb)
④Anzeige PURE (blau)
⑤Anzeige OPERATION (grün)

Wenn eine Sicherheitsfunktion aktiviert wird, blinken die

Betriebsanzeigen in kurzen Intervallen auf (5 Mal pro

Sekunde)

⑥ S.CLEAN-Anzeige (grun)

Wenn sich das Gerät nach mindestens 10 Minuten Kuhl- oder

Entfeuchtungsbetrieb abschaltet, wird der Reinigungsbetrieb

automatisch gestartet, und die S.CLEAN-Anzeige leuchtet.

Taste RESET

Die Taste RESET hat zwei Funktionen:

Zurücksetzen bzw. erneutes Starten des Geräts

erwenden Sie diese Funktion, wenn die FILTER-Anzeigelampe

orange) leuchtet. (siehe Seite 21.)

• Betrieb ohne Fernbedienung

Verwenden Sie diese Funktion, wenn Sie die Fernbedienung

verlegt oder verloren haben oder wenn die Batterien der

Fernbedienung verbraucht sind. (siehe Seite 19.)

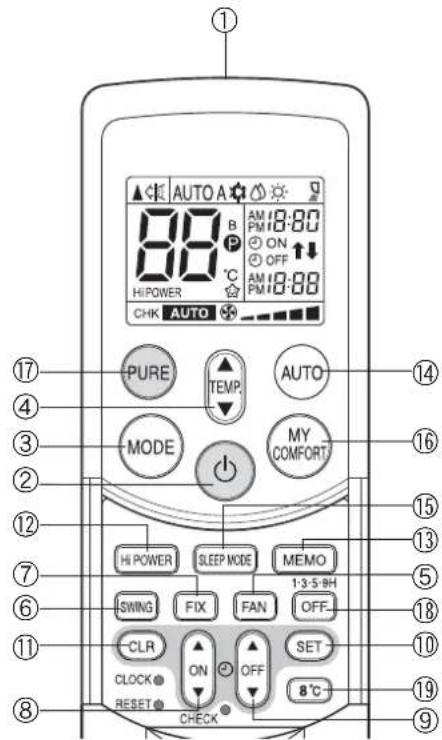

DIE FERNBEDIENUNG UND IHRE FUNKTIONEN

① Infrarot-Signalsender

Überträgt die Fernbedienungssignale zum Innenaumgerät.

② Table

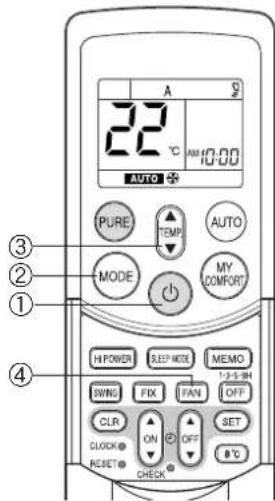

Drucken Sie zum Einsatzen diese Taste. (Ein Signalton bestätigt die Ausführung der Funktion.) Zum Ausschalten drucken Sie diese Taste erneut. (Ein Signalton bestätigt die Ausführung der Funktion.)
Wenn das Innenaumgerät keinen Signalton aussendet, drucken Sie die Taste erneut.

③ Betriebsarten-Auswahltaste (MODE)

Wahlen Sie mit dieser Taste eine Betriebsart aus. Mit jeder Tastendruck andert sich die Betriebsart in folgender Reihenfolge: - A: Automatischer Betriebsartwechsel, KUHLUNG: ENTFEUCHTUNG, HEI und zurück zu A.

(Ein Signalton bestätigt die Ausführung der Funktion.)

④Temperaturtaste（）

Zum Erhohen der Temperatur bis 30^

Zum Absenkend der Temperatur bis 17^

(Ein Signalton bestätigt die Ausführung der Funktion.)

⑤ Ventilator-Geschwindigkeitstaste (FAN)

Mit dieser Taste wahlen Sie Drehgeschwindigkeit des Ventilators aus. Wenn Sie AUTO wahlen, stellt sich die Drehgeschwindigkeit des Ventilators automatisch je nach Raumtemperatur ein. Sie konnen die Drehgeschwindigkeit aber auch manuell einstellen und zwischen 5 unterschieden Einstellungen wahren.

(NIEDRIG+NIEDRIG+,MHTEL

MITTEL+HOO（Ein Signatlon

bestätigt die Ausführung der Funktion.)

⑥ Luftstrom-Schwenktaste (SWING)

Mit dieser Taste konnen Sie die Neigung der Lamellen einstellen. (Ein Signalton bestätigt die Ausführung der Funktion.)
Drücken Sie die Taste erneut, um die Bewegung der Lamellen anzuhalten. (Ein Signalton bestätigt die Ausführung der Funktion.) (siehe Seite 16.)

⑦ Luftstrom-Einstelltaste (FIX)

Mit dieser Taste stellen Sie die Richtung des Luftstroms ein. (Ein Signatlon bestätigt die Ausführung der Funktion.) (F siehe Seite 16.)

⑧ TasteEinschalt-Timer (ON)

Mit dieser Taste verstellen Sie die Uhr und Einschaltzeit des ON-Timers.

Zum Einstellen einer späteren Zeit drucken Sie auf der

Taste ON

Zum Einstellen einer früheren Zeit drucken Sie auf der

Taste ON

⑨ TasteAusschalt-Timer(OFF)

Mit dieser Taste verstellen Sie die Ausschaltzeit des OFF-Timers.

Zum Einstellen einer späteren Zeit drucken Sie auf der

Taste OFF

Zum Einstellen einer früheren Zeit drucken Sie auf der

Taste OFF

Reservierungstaste (SET)

Mit dieser Tastespeichern Sie die Zeiteinstellungen.

(Ein Signalton bestätigt die Ausführung der Funktion.)

1Löschtaste (CLR)

Mit dieser Taste schalten Sie den ON- und OFF-Timer aus. (Ein Signalton bestätigt die Ausführung der Funktion.)

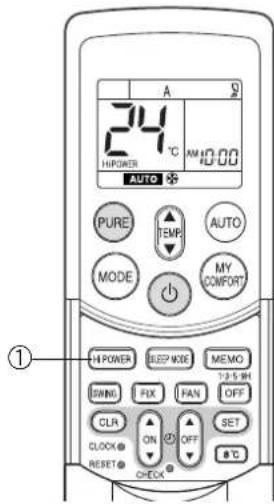

⑫Hochleistungstaste (Hi POWER)

Mit dieser Taste schalten Sie das Gerät in den Hochleistungsbetrieb. (siehe Seite 18.)

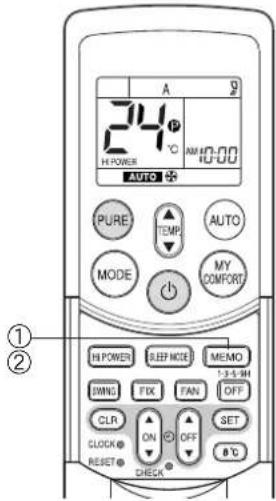

③ Speichertaste (MEMO)

Wenn Sie diese Taste drucken, können Sie anschließend ihre Einstellungen speichern.

Um die auf der Fernbedienung angezeigten Einstellungen zu speichem, drücken Sie diese Taste 3 Sekunden oder länger bis das Symbol P angezeigt wird. (siche Seite 15.)

4Automaktaste (AUTO)

Mit dieser Taste schalten Sie den automatischen Betrieb des Klimagerats ein.

(Ein Signalon bestätigt die Ausführung der Funktion.) (siehe Seite 18.)

15Ruhebetrieb-Taste (SLEEP MODE)

Mit dieser Taste aktivieren Sie den Ruhezustand. (siehe Seite 18.)

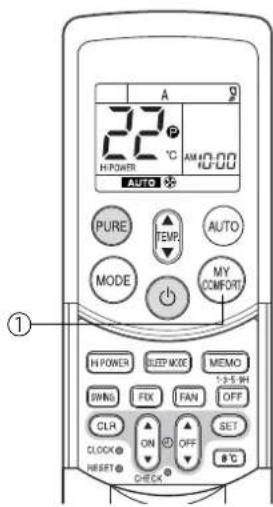

16 Komforttaste (MY COMFORT)

Drücken Sie diese Taste, um das Klimagerät mit den Einstellungen zu betreiben, die Sie mit der Taste MEMO gespeichert haben. (x siehe Seite 15.)

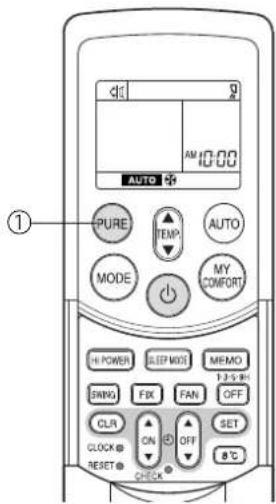

⑦ Luftreinigungsstape (PURE)

Mit dieser Taste schalten Sie die elektrische Luftreinigung ein. Zum Ausschalten drücken Sie diese Taste erneut.

Taste Ausschalt-Timer (OFF)

Mit dieser Taste aktivieren Sie den Ausschalt-Timer (OFF-Timer).
Sie können für den Off-Timer zwischen 4 Einstellungen wahren (1, 3, 5 oder 9 Stunden).

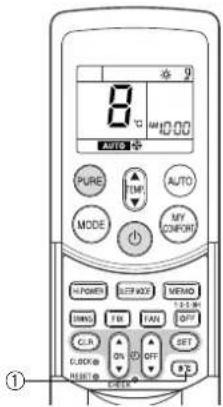

198°C-Betriebstaste (8°C)

Drücken Sie diese Taste, um den Heizbetrieb auf die festgesetzte Temperatur von 8^ zu starten.

BEZEICHNUNG UND FUNKTION DER ANZEIGEN AUF DER FERNBEDIENUNG

Display

Alle Anzeigen mit Ausnahme der Uhrzeitanzeige konnen Sie mit der Taste aufrufen.

①Übertragungsanzeige

Die Übertragungsanzeige (A) gibt an, dass die Fernbedienung gerade Signale an das Innenaumgerät sendet.

② Betriebssart-Anzeige

Gibt die aktuelle Betriebsart an.

(AUTO: Automatische Steuerung, A: Automatischer Betriebsartwechsel,

KUHLUNG:ENTFEUCHTUNG:HEIZUNG)

③Temperaturanzeige

Gibt die Temperatureinstellung an (17^ bis 30^)

④ Luftreinigungsanzeige (PURE)

Gibt an, dass die elektrische Luftreinigung in Betrieb ist.

⑤ Ventilator-Geschwindigkeits (FAN)

Zeigt die ausgewählte Ventilator-Geschwindigkeitsstufe an. AUTO oder eine der f芮

möglichen Ventilator-Geschwindigkeitsstufen (NIEDRIG —, NIEDRIG+ —,

MITTEL, MITTEL+, HOCH) kann angezeigt werden.

Zeigt AUTO an, wenn als Betriebsart AUTO oder : ENTFEUCHTUNG eingestellt ist.

⑥TIMER und Uhrzeitanzeige

Die Zeiteinstellung fur den Timer-Betrieb oder die Uhrzeit wird angezeigt.

Außer im TIMER-Betrieb wird immer die aktuelle Uhrzeit angezeigt.

⑦Anzeige Hi POWER

Zeigt an, wenn der Hochleistungsbetrieb beginnnt.

Mit der Taste Hi POWER starten Sie den Hochleistungsbetrieb. Durch erneutes

Drucken der Taste halten Sie ihn wieder an.

Anzeige MEMORY)

Blinkt 3 Sekunden lang, wenn Sie während des Betriebes die Taste MEMO

drucken.

Die Anzeige P wird eingebrendet, wenn Sie die Taste, während die Anzeige

blink, 3 Sekunden oder länger gedrückt halten.

Drucken Sie eine andere Taste, um die Anzeige wieder auszublenden.

⑨Ruhebetrieb-Anzeige (SLEEP MODE)

Zeigt an, wenn der Ruhebetrieb eingeschaltet ist.

Mit der Taste SLEEP MODE starten Sie den Ruhebetrieb. Durch erneutes Drucken der Taste stoppen Sie hin wieder.

10A. B. Änderungsanzeige der Fernbedienung

• Wenn die Schaltfunktion der Fernbedienung aktiviert ist, wird auf dem Display der Fernbedienung ein „B“ angezeigt. (Wenn die

Fernbedienung auf „A“ eingestellt ist, wird in dieser Position keine Anzeige eingeblendet.)

Schaltfunktion der Fernbedienung

• Wenn zwei Innenaumgeräte in demselben Raum oder in benachbarten Räumen installiert sind, werden beide Geräte bei

Betatigung der Fernbedienung mgonerweige gleichzeitig gestartet oder gestoppt. Dies kan durn Aktivieren der

Schaltfunktion verhindert werden. In thisem Fall werden die Innernraumgeräte einzeln über die individuelle

Fernbedienung geschalte.

Um die Schaltfunktion der Fernbedienung zu nutzen, wenden Sie sichitte an den Klimagerate-Handler oder an die

entspruchende Installationsfirma.

VORBEREITUNGEN UND ÜberPRÜFUNG VOR DEM BETRIEB

Einlagen der Batterien in die Fernbedienung

① Nehmen Sie die Abdeckung ab, und legen Sie die Batterien

ein.

② Drucken Sie die Taste RESET.

Die Uhrzeitanzeige blinkt. Stellen Sie die Uhrzeit ein. Drucken

Sie die Taste RESET mit einem spitzen Gegenstand.

③ Bringen Sie die Abdeckung wieder an.

Batterien

• Wenn Sie die Batterien wechseln, legen Sie zwei neue Batterien des Typs AAA ein.
• Unter normalen Bedingungen halten die Batterien etwa ein Jahr.
• Wechseln Sie die Batterien, wenn vom Innenaumgerät kein Empfangssignalton mehr abgegeben wird oder wenn sich das Klimagerät nicht mehr mit der Fernbedienung steuern lasst.
• Um Schäden oder Fehlfunktionen durch auslaufende Batterien zu vermeiden, erhnen Sie die Batterien hereaus, wenn Sie die Fernbedienung einen Monat oder länger nicht verwenden.
• Drücken Sie auf die Seiten der Abdeckung, und schiben Sie sie herunter.

Austausch der Batterien

Achten Sie darauf, dass Sie die (+) und (-) Pole nicht vertauschen.

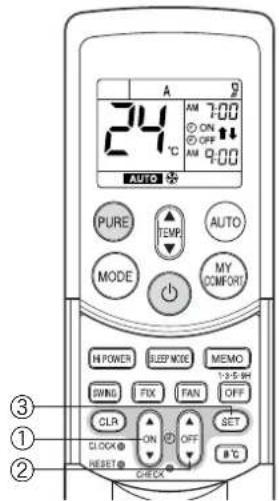

Einstellen der Uhr

Bevor Sie das Klimagerät in Betriebnehmen, stellen Sie auf der Fernbedienung die Uhrzeit ein, wie in diesen Abschnitt beschrieben. Die Uhrzeit wird immer auf der Fernbedienung angezeigt, unabhängig davon, ob das Klimagerät in Betrieb ist oder nicht.

Werkseinstellung

Wenn Batterien in die Fernbedienung eingelegt sind, wird als Uhrzeit AM 0:00 (0:00 Uhr morgens) blinkend angezeigt.

①Taste ON

Stellen Sie mit der Taste ON ple aktuelle Zeit ein.

Durch jeder Betätigung der Taste ONändert sich die Zeiteinstellung in Minutenschritten.

Wenn Sie die Taste ON gedrück halten,ändert sich die Zeiteinstellung in 10-Minuten-Schritten.

Taste SET

Drucken Sie die Taste SET

Die aktuelle Uhrzeit wird angezeigt, und die Uhr beginnnt zu laufen.

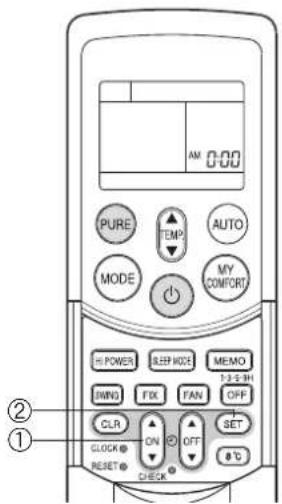

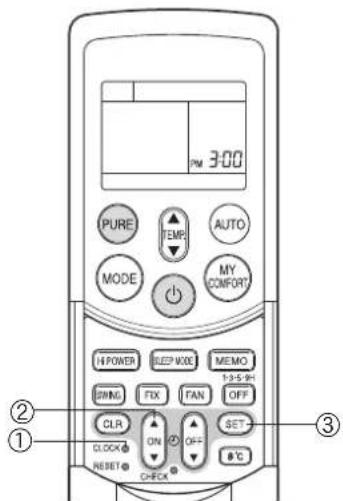

Justieren der Uhr

①Taste CLOCK

Drucken Sie die Taste CLOCK.

Die Uhrzeitanzeige blinkt.

② Taste ON

Stellen Sie mit der Taste ON die aktuelle Zeit ein.

Durch jeder Betätigung der Taste ONändert sich die Zeiteinstellung in Minutenschritten.

Wenn Sie die Taste ON gedrück halten,ändert sich die Zeiteinstellung in 10-Minuten-Schritten.

③Taste SET

Drucken Sie die Taste SET

Die aktuelle Uhrzeit wird angezeigt, und die Uhr beginnnt zu laufen.

CLOCK drucken

Vergewissern Sie sich, dass Luftfilter und Plasmafilter korrekt installiert sind.

• Drücken Sie den Plasmafilter hinein, bis die Nippel an beiden Seiten vollständig in die Halterungen (Laschen) eingesetzt sind. Bei falscher Installation leuchtet möglicherweise die FILTER-Anzeigelampe (orange) auf.

HANDHABUNG DER FERNBEDIERUNG

VORSICHT

• Das Klimagerät reagiert nicht, wenn Vorhänge, Turen oder andere Gegenstände die Signale der Fernbedienung zum Innenraumgerät blockieren.
• Achten Sie darauf, dass keine Flüssigkeit in die Fernbedienung gelangt.
• Setzen Sie die Fernbedienung nicht direktem Sonnenlicht oder Hitze aus. Wenn der Infrarot-Signalempfänger am Innenaumgerat direktem Sonnenlicht ausgesetzt ist, Funktioniert das Klimagerat,. möglichwerse nicht ordnungsgemäß. Schutzen Sie den Empfänger durch Vorhange vor Sonnenlicht.
• Wenn sich in dem Raum, in dem das Klimagerät liegt, Leuchtstofffröhren mit elektronischen Startern befinden, werden die Signale möglicherweise nicht richtig empfangen. Wenn Sie die Absicht haben, Leuchtstofflampen zu verwenden, halten Sie sich von Ihr hem Handlcr vor Ort beraten.
• Wenn andere Geräte auf die Fernbedienung reagieren, stellen Sie diese an einem anderen Ort auf, oder wenden Sie sich an ihren Handlcr vor Ort.

Positionierung der Fernbedienung

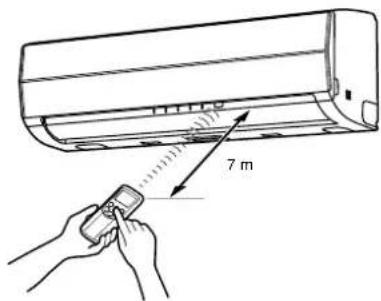

• Halten Sie die Fernbedienung so, dass die Signale den Empfänger des Innenaumgerats erreichen (ein Abstand von bis zu 7 m ist zulässig).
• Im Timer-Betrieb sendet die Fernbedienung die Signale automatisch zur voreingestalten Zeit an das Innenaumgerät. Bei ungünstigem Standort der Fernbedienung konnen Verzögerungen von bis zu 15 Minuten auftreten.

Halterung der Fernbedienung

Installieren der Halterung der Fernbedienung

• Bevor Sie den Fernbedienungshalter an der Wand oder einem Pfeiler befestigen, überprüfen Sieitte,ob das Innenaumgerat die Signale der Fernbedienung empfangen kann.

Anbringen und Abnehmen der Fernbedienung

• Um die Fernbedienung in die Halterung einzusetzen, halten Sie die Fernbedienung parallel zur Halterung, und drücken Sie diese vollständig hinein. Um die Fernbedienung aus der Halterung zu entfernen, schiben Sie sie nach oben aus der Halterung herself.

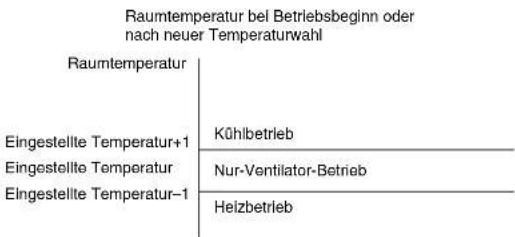

AUTOMATIKBETRIEB

Wenn das Klimagerät auf AUTO-Betrieb gestellt ist, schaltet das Gerät entsprechend der Raumtemperatur automatisch auf Kuhl-, Heizbetrieb oder Nur-Ventilatorbetrieb. (see Seite 18.)

AuBerdem werden Ventilatorgeschwindigkeit und Luftstromklappe automatisch gesteuert.

Start

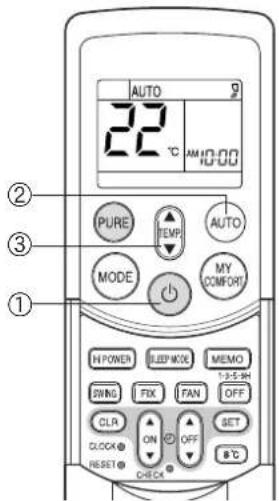

① Taste

Mit dieser Tasteschalten Sie das Klimagerat ein.

② Automatiktaste (AUTO)

Drucken Sie die Taste AUTO.

③Temperaturtaste()

Stellen Sie die gewünschte Temperatur ein.

Die OPERATION-Anzeige (grun) am Innenaumgerät leuchtet. Das Klimagerät wähl entsprechend der Raumtemperatur eine Betriebsart und lauf nach ca. 3 Minuten an.
- Wenn der AUTO-Betrieb nicht angenehm ist, können Sie die gewürschten Einstellungen manuell wahlen.

Ventilatorgeschwindigkeit und Position der Luftstromklappe konnen geändert werden.

Die Betriebsart wechselt von AUTO auf A, wenn die Ventilatorgeschwindigkeit oder

Position der Luftstromklappe geändert wurde.

Gleichzeitig erscheint die Anzeige für Ventilatorgeschwindigkeit am Display.

Stopp

Taste

Wenn Sie diese Taste erneut drucken, schalten Sie das Klimagerat wieder aus.

AUTOMATIKBETRIEB (AUTOMATISCHER BETRIEBSARTWECHSEL)

Wenn das Klimagerat in der Betriebsart A lauft oder wegen einer Einstellungsdauerung von AUTO in die Betriebsart wechseit, wird automatisch je nach Raumtemperatur der Kuhl-, Heizbetrieb oder Nur-Ventilatorbetrieb ausgewählt. (siehe Seite 18.)

Start

① TaTe

Mit dieser Tasteschalten Sie das Klimagerat ein.

② Betriebsarten-Auswahltaste (MODE)

Wahlen Sie A.

③Temperaturtaste（）

Stellen Sie die gewünschte Temperatur ein.

(4)Ventilator-Geschwindigkeitstaste (FAN)

Wahlen Sie, AUTO, NIEDRIG, NIEDRIG+, MITTEL,

MITTEL+oderrCH.

Die OPERATION-Anzeige (grun) am Innenaumgerat leuchtet. Das Klimagerät wählt entsprechend der Raumtemperatur eine Betriebsart und lauft nach ca. 3 Minuten an.
- Temperatur, Ventilatorgeschwindigkeit und Position der Luftstromklappe konner geändert werden. Sie konnen die gewünschten Einstellungen manuell wahren.

Stopp

Taste

Wenn Sie diese Taste erneut drucken, schalten Sie das Klimagerat wieder aus.

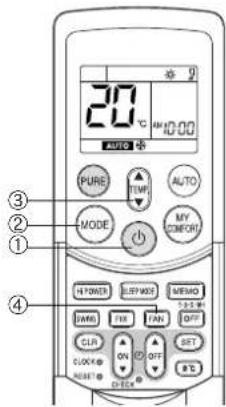

KÜHL-/HEIZBETRIEB

Start

① Taste

Mit dieser Taste schalten Sie das Klimagerät ein.

② Betriebsarten-Auswahltaste (MODE)

Wahlen Sie KUHLUNG oder HEIZUNG (nur bei Modellen mit Wärmepumpe).

③Temperaturtaste ()

Stellen Sie die gewünschte Temperatur ein.

④Ventilator-Geschwindigkeitstaste (FAN)

Wahlen Sie AUTO, NIEDRIG -, NIEDRIG+ -, MITTEL -

MITTEL+ oder HOCH

Die OPERATION-Anzeige (grun) am Innenaumgerät leuchtet auf. Nach etwa 3 Minuten beginnnt das Gerät zu laufen.

Stopp

Taste

Wenn Sie diese Taste erneut drucken, schalten Sie das Klimagerät wieder aus.

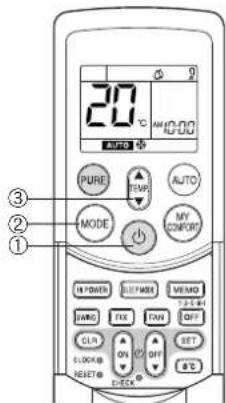

ENTFEUCHTUNGSBETRIEB

Start

① TaIste

Mit dieser Taste schalten Sie das Klimagerat ein.

② Betriebsarten-Ausbwaltaste (MODE)

Wahlen Sie ENTFEUCHTUNG

③Temperaturtaste (

Stellen Sie die gewünschte Temperatur ein.

Die Ventilatorgeschwindigkeit ist auf AUTO eingestellt (AUTO wird angezeigt).
Die OPERATION-Anzeige (grun) am Innenraumgerät leuchtet auf, und das Gerät beginnnt nach ca. 3 Minuten zu laufen.

Stopp

Taste

Wenn Sie diese Taste erneut drucken, schalten Sie das Klimagerät wieder aus.

8^ -BETRIEB

Drücken Sie diese Taste, um den Heizbetrieb auf die festgesetzte Temperatur von 8^ zu starten.

Das Klimagerät regelt die Raumtemperatur auf etwa 8^ .

Je nach Groß des Raums und Installationsbedingungen des Geräts kann die Raumtemperatur auch ein weniger von 8^ abweichen.

Starten des 8^ -Heizbetriebs bei ausgeschalteten Klimagerät

Start

① 8 ^ C -Taste

Drucken Sie diese Taste, um den Heizbetrieb auf die festgesetzte Temperatur von 8^ zu starten.

Die OPERATION-Anzeige (grun) am Innenaumgerat leuchtet auf.

Iach etwas 3 Minuten beginn dtas Gerat zu laufen.

Stopp

Taste

Drucken Sie diese Taste, um das Klimagerät zu stoppen.

Wenn der 8^ Heizbetrieb beim Stoppen des Klimagerats gestartet wird, drucken Sie die 8^ -Taste erneut, um den Betrieb anzuhalten.

Starten des 8^ -Heizbetriebs bei eingeschalteten Klimagerät

Start

① 8 ^ C -Taste

Drucken Sie diese Taste, um in den Heizbetrieb auf die festgesetzte Temperatur von 8^ umzuschalten.

• Wenn sich das Klimagerät im Kühlbetrieb (einschließlich automatischer Kühlung) oder Entfeuchtungsbetrieb befindet, wird der Betrieb angehalten, und nach ca. 3 Minuten beginnnt der Heizbetrieb auf die festgelegte Temperatur von 8^ . Wenn sich das Klimagerät geheit, wechselt es sofort in den 8^ -Heizbetrieb.
• Wenn sich das Klimagerät im PURE-Betrieb befindet, werden PURE-Betrieb und 8^ -Heizbetrieb gleichzeitig ausgeführt.

Stopp

Taste

Drucken Sie diese Taste, um das Klimagerat zu stoppen.

Wenn der 8^ Heizbetrieb beginnt, während das Klimagerat in Betrieb ist, drucken Sie die 8^ -Taste erneut, um in die vorherige Betriebsart zurückzuschalten.

Überprüfen Sie die Betriebsart auf dem Display der Fernbedienung.

Wenn Sie aus dem 8^ Heizbetrieb einen Heizvorgang starten, kann es ca. 5 Minuten dauern, bis warme Luft abgegeben wird.

VORSICHT

Die Heizleistung kann sich verschlctern, wenn die Richtung der Luftstromklappe im 8^ -Heizbetrieb zu hoch eingestellt ist.

HINWEIS

Die Ventilatorgeschwindigkeit wird beim Starten des 8^ -Heizbetriebs automatisch geregt.
- Wenn ein Timer-Vorgang vor dem 8^ -Heizbetrieb programmiert ist, wird die Einstellung für den Timer-Betrieb gelöscht. Die Einstellungen für den Timer-Betrieb können nicht während des 8^ -Heizbetriebs eingerichtet werden.
Die Einstellungen fur SWING (Luftstromklappe schwenken), FIX (Position der Luftstromklappe), FAN (Ventilatorgeschwindigkeit) und PURE (PURE-Betrieb) konnen während des 8^ -Heizbetriebs geändert werden. Mit den anderen Tasten konnen keine Einstellungen verändert werden.
Die Temperatur der abgegebenen Luft ist geringer als im normalen Heizbetrieb.

PURE-BETRIEB

Mit dieser Taste schalten Sie die elektrische Luftreinigung ein.

Während des Klimagerät-Betriebs

①Taste PURE

Mit dieser Taste starten Sie den PURE-Betrieb.
Die PURE-Anzeige (blau) am Innenraumgerät leuchtet auf.
- Plasmafilter wird aktiviert.

So stoppen Sie nur den PURE-Betrieb Taste PURE

Mit dieser Taste beenden Sie den PURE-Betrieb.
Die PURE-Anzeige (blau) am Innenraumgerät leuchtet nicht mehr.
- Plasmafilter wird deaktiviert.

Gleichzeitiges Ausschalten des Klimagerats

Taste

Mit dieser Taste beenden Sie den Betrieb des Klimagerats und den PURE-Betrieb.
Die OPERATION-Anzeige (grun) und PURE-Anzeige (blau) am Innenraumgerät leuchtet nicht mehr.

VORSICHT

• Wenn Sie die Taste das{nachste Mal drucken, beginnt das Klimagerat im kombinierten Klima- und PURE-Betrieb.
• Wenn das Gerät im kombinierten Klima- und PURE-Betrieb lauft, können Sie den Klimabetrieb nicht getrennt ausschalten.

Bei abgeschalteten Klimagerät

Taste PURE

Mit dieser Taste starten Sie den PURE-Betrieb.
Die PURE-Anzeige (blau) am Innenraumgerat leuchtet auf.

INFORMATION

Wahrend des Luftreinigungsbetriebs bilden sich geringe Mengen Ozon, was Sie möglicherweise am Geruch wahrnehmen.
- Wenn der Luftstrom auf Automatik eingestellt ist, wechseln die Einstellungen zwischen NIEDRIG - und MITTEL+
Der Betrieb lauf auf NIEDRIG -, wenn die Innenraumluft sauber ist. Die Stellung der Luftstromklappe fur vertikale Luftverteilung kann sich bei niedriger Raumtemperatur während des Betriebs verändern.
- Wenn Sie das Luftinlassgitter während des PURE-Betriebs öffnen, leuchtet möglicherweise die FILTER-Anzeige (orange) auf. Schalten Sie in thisem Fall den PURE-Betrieb aus (und das Klimagerät, falls es ebenfalls in Betrieb ist), und schreiben Sie das Frontpaneel wieder.
- Die FILTER-Anzeige (orange) leuchtet auf, wenn der PURE-Betrieb insgesamt ca. 1.000 Stunden gelaufen ist. Wenn die Anzeige aufleucht, reinigen Sie den Plasmafilter. (siehe Seite 22.)

HOCHLEISTUNGSBETRIEB

Hochleistung (Hi POWER)

• Im Modus Hi POWER (Hochleistungsbetrieb) reguliert das Gerät automatisch die Raumtemperatur, den Luftstrom und die Betriebsart so, dass der Raum im Sommer schnell gekühlt und im Winter schnell erwartt wird. (siehe Seite 18.)

Einstellen des Modus Hi POWER

①Taste HI POWER

Drucken Sie die Taste Hi POWER. Die Anzeige „Hi POWER" auf der Fernbedienung wird eingebrendet.

Beenden des Modus Hi POWER

①Taste Hi POWER

Drücken Sie die Taste Hi POWER erneut. Die Anzeige „Hi POWER" auf der Fernbedienung wird ausgeblendet.

VORSICHT

Der Modus Hi POWER lasst sich im ENTFEUCHTUNG-Betrieb.

ABSCHALTUNG NACH 1-, 3-, 5- ODER 9-STUNDEN (OFF-TIMER)

Der Betrieb des Klimagerats wird nach dem eingestellten Zeitraum beendet (nach 1, 3, 5 oder 9 Stunden).

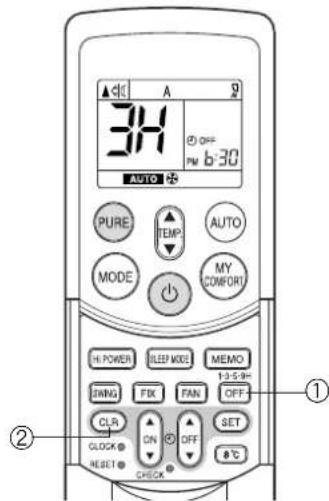

①Taste OFF

Drucken Sie die Taste OFF (während des Betriebs).

• Ein kurzer Signaton erklingt, und die Timer-Anzeige wird eingebrendet. Auf dem Display der Fernbedienung wird die Zeit angezeigt, nach deren Ablauf das Klimagerat ausgeschaltet wird (1H" bedeutet ca. 1 Stunde nach dem gegenüber Zeitpunkt).
• Wenn Sie erneut die Taste ca. 3 Sekunden lang drücken (während „1H" angezeigt wird), wechselt die Anzeige auf „3H". Durch weiteres Drücken gelangen Sie nacheinander zu den Anzeigen „5H" und „9H".
• Wenn der gewünschte Zeitraum angezeigt wird, drücken Sie die Taste nicht mehr. (Sobald, 1H, 3H ausw. ausgebrendet wird, ist der Timer eingestellt.)

②Taste CLR

Mit der Taste CLR konnen Sie den Timer ausschalten.

• Der Timer wird deaktiviert, und der Betrieb des Klimagerats wird fortgesetzt.
• Sie konnen die Einstellungen des OFF-Timers (1, 3, 5 oder 9H) auch deaktivieren, indem Sie direkt nach dem Einstellen die Taste OFF drucken.

INFORMATION

• Der Reinigungsbetrieb beginnt, wenn der OFF-Timer-Zeitraum von 1, 3, 5 oder 9 Stunden abgelaufen ist. (Der Reinigungsbetrieb wird nicht während des Heiz- oder PURE-Betriebs ausgeführrt.)
• Wenn Sie den OFF-Timer in Kombination mit dem ON-Timer verwenden möchten, stellen Sie zuerst den OFF-Timer auf 1, 3, 5 oder 9 Stunden ein, und stellen Sie anschließend den ON-Timer ein.
• Wenn Sie die Taste OFF beim Einstellen des ON-(OFF-) Timers drucken, wird der ON-(OFF-) Timer deaktiviert, und es wird nur der OFF-Timer (1, 3, 5 oder 9H) eingestellt.

TIMERBETRIEB

ON- und OFF-Timer

Einstellen des ON-Timers

Drucken Sie die Taste ON Stellen Sie am Timer die gewünschte Zeit ein.

Durch jeder Betätigung der Taste ONändert sich die Zeiteinstellung in 10-Minuten-Schritten.

Wenn Sie die Taste ON gedrück halten,ändert sich die Zeiteinstellung in Stundenschritten.

Bestätigen Sie mit der Taste SET (die Timer-Einstellungen.

Die Timer-Zeit wird angezeigt, und der Timer beginnnt zu laufen.

Loschen Sie mit der Taste CLR die Timer-Einstellungen.

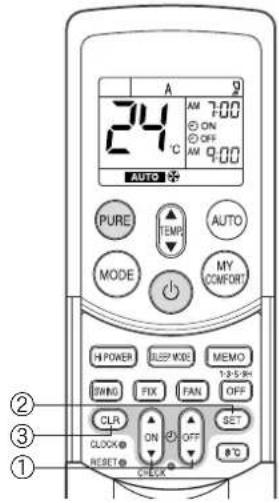

Einstellen des OFF-Timers

Drucken Sie die Taste OFF

Stellen Sie am Timer die gewünschte Zeit ein.

Durch jeder Betätigung der Taste OFFändert sich die Zeiteinstellung in 10-Minuten-Schritten.

Wenn Sie die Taste OFF gedrück gehalten,ändert sich die Zeiteinstellung in Stundenschritten.

Bestätigen Sie mit der Taste SET die Timer-Einstellungen.

Die Timer-Zeit wird angezeigt, und der Timer beginnnt zu laufen.

Löschen Sie mit der Taste CLR CLH die Timer-Einstellungen.

VORSIGHT

• Im Timer-Betrieb sendet die Fernbedienung die Signale zur voreingestellten Zeit automatisch zum Innenaumgerät.
  Positionieren Sie die Fernbedienung so, dass die Signale ordnungsgemäß an das Innenaumgerat übertragen werden konnen.
• Wenn Sie nach dem Einstellen der Zeit nicht innerhalb von 30 Sekunden die Taste SET drücken, wird die Einstellung gelöscht.

Wenn der Timer-Betrieb aktiviert ist, werden die entsprechenden Einstellungen in der Fermbedienung gespeichert.

Sobald Sie die Taste oer auf der Fernbedienung drucken, beginnt das Klimagerat mit den entsprechenden Einstellungen zu laufen.

Wenn die Uhrzeitanzeige blinkt,alandstichderTimernichteinstellen.

Stellen Sie die Uhr ein, wie unter „Einstellen der Uhr" auf Seite 6 beschrieben, und stellen Sie dann den Timer ein.

Kombinierte Timer-Einstellungen (gleichzeitiges Einstellen des ON- und OFF-Timers) OFF-Timer ON-Timer

(Betrieb Stopp Betrieb)

These Funktioet sien an, wenn sich das Klimagerat acsschalten soll, nachdem Sie zu Bett gegangen sind, und sich am nachsten Morgen, bevor Sie aufstehen, oder am Abend, bevor Sie nach Hause kommt, wieder einschalten soll.

Beispiel:

Ausschalten des Klimagerats und Einsatzen am nachsten Morgen

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste OFF den OFF-Timer einzustellen.
(2) Drucken Sie die Taste ON m den ON-Timer einzustellen.
(3) Drucken Sie die Taste SET

ON-Timer OFF-Timer

(Stopp->Betrieb->Stopp)

Sie konnen diese Einstellungen verwenden, so dass sich das Klimagerat einschelt, wenn Sie aufwachen, und ausschelt, wenn Sie aus dem Haus gehen.

Beispiel:

Ein- und Ausschalten des Klimagerats am nachsten Morgen.

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste ON den ON-Timer einzustellen.
(2) Drucken Sie die Taste OFF m den OFF-Timer einzustellen.
(3) Drucken Sie die Taste SET

Die Einstellungen des ON- oder OFF-Timers, die der aktuellen Zeit am nachsten liegen, werden zuerst aktiviert.
- Wenn für den ON- und OFF-Timer die gleiche Zeit eingestellt ist, wird der Timer-Betrieb nicht ausgeführrt. Unter Umständen schaltet sich das Klimagerät auch ganz aus.

VORSICHT

Nach ca. 3 Sekunden überträgt die Fernbedienung das Signal zum Innenraumgerät. Der Signalempfang wird nach Drücken der Taste SET durch einen Signatlon des Innenraumgeräts bestätig.

Kombinierte Timer-Einstellung für den tätiglichen Betrieb (gleichzeitige Einstellung des ON- und OFF-Timers zum tätiglichen Ein- und Ausschalten.)

These Funktion ist sinnvoll, wenn das Gerät tätig ch zu denselben Zeiten ein- und wieder ausschalten soll.

Kombinierte TIMER-Einstellung

(1) Drücken Sie die Taste ON m den ON-Timer einzustellen.
(2) Drucken Sie die Taste OFF m den OFF-Timer einzustellen.
(3) Drucken Sie die Taste SET
(4) Nach Schritt (3) blinkt für etwa 3 Sekunden ein Pfeilsymbol (über). Rücken Sie die Taste SET, während das Symbol blinkt.

• Wenn der Timer für den tätiglichen Betrieb aktiviert ist, werden beiden Pfeile ( , angezeigt.

Aufheben des Timer-Betriebs

Drucken Sie die Taste CLR

Uhranzeige

Während des TIMER-Betriebs (ON-OFF-, OFF-ON-, OFF-Timer), wird die Uhranzeige durch die Anzeige der Timereinstellung ersetzt. Um die aktuelle Zeit abzurufen, tippen Sie die Taste SET an, und die aktuelle Zeit wird für ca. 3 Sekunden angezeigt.

SPEICHER- UND KOMFORTBETRIEB

Mit der Taste MEMO können sie möglich verwendete Betriebseinstellungen zwickmäßige speichern.

Schalten Sie das Klimagerät in der Betriebsart, die sie auf der Fernbedienung speichern sollen, ein.

Drucken Sie die Taste bei laufendem Klimagerat wie unter angegeben.

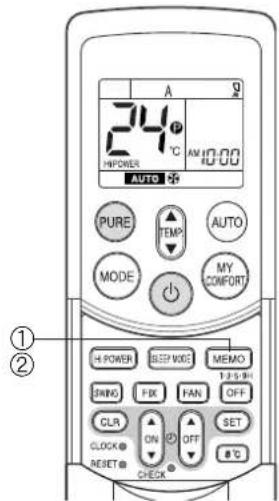

①Taste MEMO

Wenn Sie diese Taste kurz drücken, können Sie anschlieBend ihre Einstellungen speichern.

Alle aktuell angezeigten Symbole mit Ausnahme der Uhranzeige und der Betriebsart-Anzeige blinken.

②Taste MEMO

Halten Sie die Taste MEMO 3 Sekunden ou larger gedrückt, solange die Anzeige blinkt.

Das Symbol bird angezeigt, und die Einstellung ist gespeichert.

• Wenn Sie die Taste MEMO nicht innerhalb von 3 Sekunden drücken oder wenn Sie eine andere Taste drucken, wird die MEMORY-Einstellung aufgehoben.
• Mit der Taste MEMO können die Betriebsarten MODE, Temperatur, FAN, TIMER und Hi POWER gespeichert werden.

Einschalten des Klimagerats mit der unter der MEMO-Taste gespeicherten Einstellung.

①Taste MY COMFORT

Drucken Sie die Taste MY COMFORT. Die mit der Taste MEMO gespeicherte Einstellung wird angezeigt und das Klimagerät lauft entsprechend dieser Einstellung.

(A): Wenn Sie die Taste MY COMFORT bei angehaltenem Betrieb drucken
Die OPERATION-Anzeige (grun) am Innenraumgerat leuchtet auf, und das Gerät beginnnt nach ca. 3 Minuten zu laufen.
(B): Wenn Sie die Taste MY COMFORT während des Betriebs drucken
- Der Betriebsmodus ändert sich auf die Einstellung, die mit der Taste MEMO gespeichert wurde.
Werkseinstellung:

Betriebsart : AUTO

Temperatur : 22

REGULIERUNG DER LUFTSTROMRICHTUNG

• Stellen Sie die Luftstromrichtung gut ein. Eine falsch eingestellte Luftstromrichtung kann unangenehm sein und eine ungleiche Verteilung der Raumtemperatur zur Folge haben.
• Stellen Sie den vertikalen Luftstrom mit der Fernbedienung ein.
• Stellen Sie den horizontalen Luftstrom manuell ein.

Einstellen des vertikalen Luftstroms

Das Klimagerät regelt die vertikale Luftstromrichtung automatisch in Übereinstimmung mit den Betriebsbedingungen, wenn die Betriebsart AUTO oder A gewählt ist.

Zum Einstellen der gewünschten Luftstromrichtung

Fuhren Sie diese Funktion bei laufendem Betrieb aus.

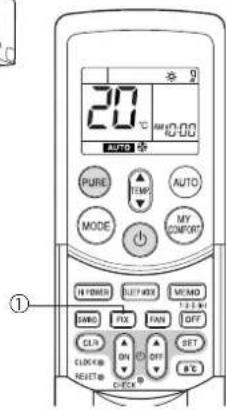

①Taste FIX

Halten Sie die Taste FIX auf der Fernbedienung gedrückt oder tippen Sie sie kurz an, um die Luftstromklappe wunschgemäß auszurichten.

• Richten Sie die Luftstromklappe für vertikale Luftverteilung nur im angegebenen Bereich aus.
• Im nachfolgenden Betrieb verläut die vertikale Luftstromverteilung automatisch in der mit der Taste FIX eingestellungen Richtung.

Automatisches Schwenken der Luftstromrichtung

Fuhren Sie diese Funktion bei laufendem Betrieb aus.

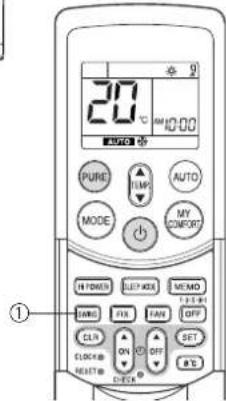

①Taste SWING

Drucken Sie die Taste SWING auf der Fernbedienung.

• Um die Funktion zu stoppen, drucken Sie die Taste SWING.
  Zum Andern der Schwenkrichtung drucken Sie die Taste FIX.

VORSICHT

Die Tasten FIX und SWINGleen sich nicht bedienen, wenn das Klimagerät außer Betrieb ist (auch bei vorprogrammiertem ON-TIMER).
- Betreiben Sie das Klimagerät bei abwarts gerichteten Luftstrom nicht über langere Zeit in den Betiebsarten Kühlung und Entfeuchtung. Anderfalls kann sich kondensiertes Wasser an der Luftstromklappe für vertikale Luftverteilung absetzen und heruntertropfen.
- Bewegen Sie die Luftstromklappe für vertikale Luftverteilung nicht von Hand. Verwenden Sie dazu immer die Taste FIX. Wenn Sie die Luftstromklappe von Hand verändern, kann dies zu Fehlfunktionen während des Betriebes führen. Schalten Sie das Klimagerät im Falle einer derartigen Fehlfunktion aus und wieder ein.
- Wenn Sie das Klimagerät aus- und unmittelbar danach wieder einschalten, kann es ca. 10 Sekunden dauern, bis sich die Luftstromklappe für vertikale Luftverteilung in Bewegung setzen.

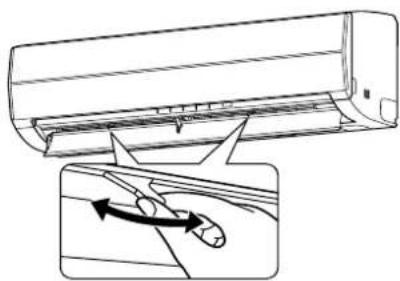

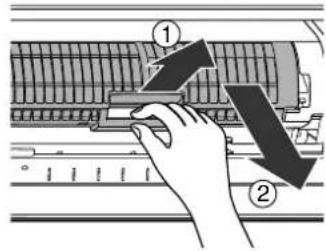

Einstellen des horizontalen Luftstroms

Vorbereitung:

• Stellen Sie die horizontalen Luftstromleitlamellen mit dem Hebel von Hand entsprechend ein.
• Sie können den Luftstrom auf der linken oder rechten Seite der Gitter einstehen.

AUTOMATISCHER NEUSTART

Das Klimagerat ist mit einer Neustartautomatik ausgestattet. Das heißt, nach einem Stromausfall schaltet das Klimagerat wieder in der vorherigen Betriebsart, ohne dass Sie dazu die Fermbedienung betätigten müssen. Der Betrieb wird 3 Minuten nach Wiederherstellung der Stromversorgung ohne Warnhinweis wieder aufgenommen.

INFORMATION

Werkseitig ist die NEUSTARTAUTOMATIK ausgeschaltet. Sie müssen sie also einschalten, damit sie wirksam werden kann.

SO AKTIVIEREN SIE DIE NEUSTARTAUTOMATIK

Zum Einsatz der Neustartautomatik gehen Sie folgendermaßen vor:

Das Klimagerät muss eingeschaltet sein. Andernfalls lassst sich die Funktion nicht einstellen.

Um die Neustartautomatik einzuschalten, halten Sie die Taste RESET 3 Sekunden lang gedrückt.

Das Klimagerät übernimmt die Einstellung und bestätig ist mit 3 Signtönen. Das System führt nun automatisch einen Neustart aus. Die Neustartaromatik ist aktiviert.

(1) Wenn sich das Klimagerät im Bereitschaftsmodus befindet (nicht lauft). Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrück.

• Das Klimagerät schaltet sich ein. Die grüne Anzeige leuchtet.
• Nach ca. 3 Sekunden werden 3 Signtöne abgegeben.

Die grüne Anzeigelampe blinkt 5 Sekunden lang.

• Das Klimagerät lauft.
  Wenn das Klimagerät zu dieser Zeit nicht laufen soll, drücken Sie erneut die Taste RESET, oder schalten Sie das Klimagerät mit der Fermbedienung aus.

(2) Wenn das Klimagerät in Betrieb ist.

Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrückt.
- Das Klimagerät schaltet sich aus. Die grüne Anzeige erlischt.
- 3 Sekunden nach dem Sie die Taste betätigten haben, erklingen 3 Signtöne.

Die grüne Anzeigelampe blinkt 5 Sekunden lang.

• Das Klimagerät schaltet sich aus.
  Wenn sich das Klimagerät zu dieser Zeit nicht ausschalten soll, schalten Sie es mit der Fernbedienung wieder ein. Wahrend des folgenden Vorgangs leuchtet die grüne Anzeige.
  Die Neustartautomatik wird nicht ausgefuhrt, wenn ein Timer-Betrieb über die Fernbedienung aktiviert ist.
• Wenn das Klimagerät durch die NEUSTARTAUTOMATIK eingeschaltet wurde, wird die (automatische) Bewegung der Luftstromklappe ausgeführct.

SO SCHALTEN SIE DIE NEUSTARTAUTOMATIK AUS

Zum Ausschalten der Neustartautomatik gehen Sie folgendermaBen vor:

Wiederholen Sie die Prozedur. Das Klimagerat übernimmt die Einstellung und bestätigt sie mit 3 Signtoren.

Wenn nun die Stromversorgung ausfaltt, mssen Sie das Klimagerat manuell mit der Fermbedienung neu starten.

Die Neustart automatik ist deaktiviert.

(1) Wenn sich das Klimagerät im Bereitschaftsmodus befindet (nicht lauft). Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrückt.

• Das Klimagerät schaltet sich ein.
  Die grüne Anzeige leuchtet.
• Nach ca. 3 Sekunden werden 3 Signaltone abgegeben.
• Das Klimagerät lauft.

Wenn das Klimagerät zu dieser Zeit nicht eingeschaltet sein soll, drücken Sie erneut die Taste RESET, oder schalten Sie das Klimagerät mit der Fernbedienung aus.

(2) Wenn das Klimagerät in Betrieb ist.

Halten Sie die Taste RESET 3 Sekunden lang oder länger gedrückt.

• Das Klimagerät schaltet sich aus.
  Die grüne Anzeigelampe erlischt.
• Nach ca. 3 Sekunden werden 3 Signtöne abgegeben.
• Das Klimagerät schaltet sich aus.
  Wenn sich das Klimagerät zu dieser Zeit nicht ausschalten soll, schalten Sie es mit der Fernbedienung wieder ein.
  Während des folgenden Vorgangs leuchtet die grüne Anzeige.

Taste RESET

Taste RESET

WIE DAS KLIMAGERÄT FUNKTIONIERT

Automatikbetrieb

Wie in der Abbildung 1 dargestellt, wird im Automatikbetrieb anhand der Temperaturdaten im Raum (Ta) bei Betriebsbeginn die entsprchende Betriebsart ausgewählt.

Abbildung 1

Die Betriebsart wird neu ausgewählt, wenn der Kompressor länger als 15 Minuten nicht gelaufen hat.

Hochleistungsbetrieb (Hi POWER)

Wenn Sie im Kuhl- oder Heizbetrieb oder im A-Betrieb die Taste Hi POWER drucken, reagiert das Klimagerat folgendermaBen.

Kuhlbetrieb

Durch den Kuhlbetrieb wird die Raumtemperatur 1^ unter die eingestellte Temperatur gesenkt.

Der Ventilator lauftEbenso auf hochster Geschwindigkeitsstufe*

• Das Betriebsgeräusch nimmt entsprechend der Ventilatorgeschwindigkeit zu.

Heizbetrieb

Die Heizung erhöht die Raumtemperatur 2^ über den eingestellten Wert.

Ventilatorgeschwindigkeit wird entsprechend der Betriebsbedingungen automatisch umgeschalte.

Betrieb im Ruhemodus (SLEEP MODE)

Im Ruhemodus reguliert das Gerät automatisch die Raumtemperatur, den Luftstrom und den Gerauschpegel, so dass der Raum im Sommer nicht übermögigkeit wird und im Winter behaglich warm bleibt.

INFORMATION

• Im Ruhemodus werden Leistung und Gerauschpegel abgesenkt. Bei längerem Betrieb in thisem Modus wird der Raum möglicherweise nicht ausreichend gekühlt (bzw. gewärmt).
• Der Ruhemodus kann im Entfeuchtungsbetrieb oder im unabhängigen PURE-Betrieb nicht angewandt werden. (Der unabhängige PURE-Betrieb wird durch Drücken der Taste PURE bei abgeschalteten Klimagerät aktiviert. Das Klimagerät ist während dieser Zeit nicht in Betrieb.)
• Wenn Sie im Ruhemodus die Taste FAN drucken, wird der Ruhemodus abgebrochen.
• Der Ruhemodus ist keine Timer-Funktion.

Entfeuchting (D)

Im Entfeuchtungsbetrieb wird der Entfeuchtungs-/Kühlbetrieb anhand der Differenz zwischen tatsächlicher Raumtemperatur und Temperatureinstellung automatisch eingestellt.

Als Ventilatorgeschwindigkeit wird AUTO angezeigt. Der Ventilator lauft auf niedrigster Geschwindigkeitsstufe.

HINWEISE FÜR WIRTSCHAFTLICHEN BETRIEB

Halten Sie die Raumtemperatur auf einem angenehmen Niveau

Reinigen Sie die Luftfilter

Verstopfte Luftfilter beeinträchtigen die Leistung des Klimagerats. Die Filter sollen alle 2 Wochen gereinigt werden.

Öffnen Sie Fenster und Turen nicht offen als erforderlich

Damit die kühle oder warme Luft im Raum bleibt, öffnen Sie die Fenster und Turen nicht offen als erforderlich.

Fenstervorhange

SchlieBen Sie während des Kuhlbetriebs die Vorhange, um direkte Sonneneinstrahlung zu vermeiden. SchlieBen Sie während des Heizbetriebs die Vorhange, um die Wär Raum zu halten.

Verwenden Sie den Timer effektiv

Stellen Sie am Timer die gewündte Betriebszeit ein.

Achten Sie auf eine gleichmäßige Zirkulation der Raumluft

Stellen Sie die Luftstromrichtung so ein, dass die Raumluft gleichmäßig zirkuliert.

Aufwarts gerichteter Luftstrom
Abwarts gerichteter Luftstrom

BETRIEB OHNE FERNBEDIENUNG

Betrieb ohne Fernbedienung

These Funktion steht zur Verfugung, damit Sie das Klimagerät vorübergehend auch dann noch bedieten konnen, wenn Sie die Fernbedienung gerecht nicht zur Hand haben oder die Batterien erschöft sind.

• Drücken Sie die RESET-Taste, um den Automatikbetrieb (AUTO) zu starten.
• Solange diese behelfsmäßige Betriebsart aktiviert ist, reagiert das Klimagerät nicht auf die Fernbedienung.
• Halten Sie die Taste 10 Sekunden lang gedrückt, um den Kuhlbetrieb zu starten.

REINIGUNGSBETRIEB

Reinigungsbetrieb

These Fuktion wird verwendet, um das Innere des Klimagerats zu trocknen und damit Schimmelbildung usw. zu verhinder.
- Wenn sich das Gerät nach mindestens 10 Minuten Kuhl- oder Entfeuchungsbetrieb abschaltet, wird der Reinigungsbetrieb automatisch gestartet, und die Reinigungsanzeige S.CLEAN am Anzeigefeld des Geräts leuchtet.

Dauer des Reinigungsbetriebs

• Wenn das Gerät mindestens 10 Minuten im Kuhl- oder Entfeuchtungsmodus betrieben wurde, dauer der Reinigungsbetrieb 4 Stunden.

Uber den Reinigungsbetrieb

• Durch den Reinigungsbetrieb wird weder der Raum gereinigt, noch wird der bereits im Klimagerät vorhandene Schimmel oder Staub entfern.
• Wahlend des Betriebs wird möglicherweise eine geringe Reinführung sichbar. Diese Vorgang ist vollig normal und weist nicht auf eine Fehlfunktion hin.
  Die Luftstromklappen fur vertikale Luftverteilung offen sich leicht.
• Durch Abbrechen des laufenden Reinigungsbetriebs wird der Reinigungseffekt beeinträchtigt.
• Wenn Sie dennoch den laufenden Reinigungsbetrieb stoppen möchten, drücken Sie während des Reinigungsbetriebs zweimal die Taste.

REGELMÄSSIGEWARTUNG

WARNING

Bevor Sie das Klimagerät reinigen, schalten sie unbedingt den Schutzschalter oder Netzschalter aus.

Reinigen des Innenraumgeräts und der Fernbedienung

VORSIGHT

• Verwenden Sie zum Abwischen des Innenraumgeräts und der Fernbedienung ein trockenes Tuch.
• Wenn das Klimagerät stark verschmutzt ist, können Sie ein mit kaltem Wasser angefeuchtetes Tuch zum Abwischen verwenden.
• Die Fernbedienung sollenn Sie auf keinen Fall mit einem feuchten Tuch reinigen.
• Verwenden Sie keine chemisch behandelten Reinigungstücher, und legen Sie derartige Materialien nicht über eine langere Zeit auf dem Gerät ab. Ansonsten können die Oberfläche beschädigt werden oder die Farbe ausbleichen.
• Verwenden Sie zum Reinigen weder Benzin, Verdünner, Scheuermittel noch andere Lösungsmittel. Die Kunststoffoberfläche konnte dadurch beschädigt oder verformt werden.

Wenn Sie das Gerät für mindestens einen Monat nicht verwenden

(1) Lassen Sie den Ventilator für 3-4 Stunden laufen, um das Gerät voninnen zu trocknen.
- Wenn für den Kühlbetrieb eine hohe Temperatureinstellung gewählt ist, lauft auch der Ventilator.
(2) Schalten Sie das Klimagerät und den Schutzschalter aus.
(3) Reinigen Sie die Luftfilter
(4) Entnehmen Sie die Batterien aus der Fernbedienung.

Prüsfritte vor Inbetriebnahme

VORSIGHT

• Überprüfen Sie, ob die Luftfilter eingesetzt sind.
• Stellen Sie sichere, dass die Lufteinlass- und Auslassöffnungen am Außererat frei sind.

Reinigen des Luftfilters

Reinigen Sie die Luftfilter alle 2 Wochen.
Wenn die Luftfilter verstaubt sind, lasst die Leistung des Klimagerats nach.

Reinigen Sie die Luftfilter so oft wie möglich.

Vorbereitung:

1. Schalten Sie das Klimagerät mit der Fernbedienung aus.

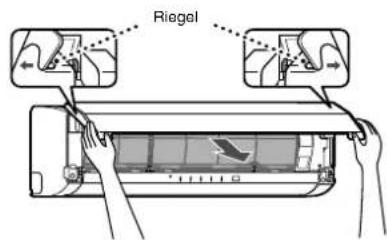

2. Offnen Sie das Lufteinlassgitter.

1 Offnen Sie das Lufteinlassgitter.
Heben Sie das Lufteinlassgitter an, bis es waagerecht stehen.
2 Fassen Sie den Luftfilter rechts und links an den Griffen, und haben Sieihn leicht an. Ziehen Sieihn dann nach unten, und nehmen Sieihn aus dem Filterhalter heraus.
3 Entferen Sie den Staub mit einem Staubsauger aus den Filter oder waschen Sie die Filter mit Wasser. Lassen Sie die Luftfilter nach dem Waschen im Schatten trocken.

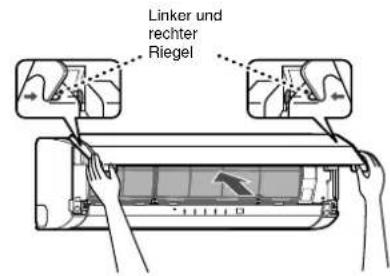

4 Setzen Sie den Filter mit dem linken und rechten Rand bündig zum Innenaumgerät bis zum Anschlag ein.
5 Schlieben Sie das Lufteinlassgitter.
* Wenn die FILTER-Anzeige am Innenraumgerät leuchtet, drücken Sie die Taste RESET am Innenraumgerät, um die Anzeige auszuschalten.

Reinigen des Luftteinlassgitters

Vorbereitung:

1. Schalten Sie das Klimagerät mit der Fernbedienung aus.
2. Offnen Sie das Lufteinlassgitter.

1 Nehmen Sie das Lufteinlassgitter ab.
Fassen Sie das Lufteinlassgitter an beiden Seiten, und öffnen Sie es nach oben.
Entfermen Sie den linken (oder rechten) Arm, indem Sieihn nach außen drücken und zu sich hinziehen.
2 Reinigen Sie es mit Wasser und einem weichen Schwamm oder Tuch. (Verwenden Sie keine Draht- oder sonstigen harten Bürsten.)

• Durch die Verwendung von derart harten Gegenständen entstehen Kratzer auf der Oberfläche des Gitters, und die Metallbeschichtung lost sich ab.
• Wenn das Lufteinlassgitter stark verschmutzt ist, reinigen Sie es mit einem neutralen Haushaltsreiniger, und spulen Sie es mit Wasser ab.

3 Wischen Sie das Wasser vom Lufteinlassgitter ab und trocknen Sie das Gitter.
4 Setzen Sie den rechten und linken Riegel des Luftinlassgitters in die Schäfte an beiden Seiten des Klimagerats ein, und schieben Sie sie ganz hinein.
5 Ziehen Sie das Luftteinlassgitter abwarts.
- Drücken Sie auf die vier mit Pfeilen gekennzeichneten Stellen an der Unterseite des Luftteinlassgitters, um zu prufen, ob es vollständig geschlossen ist.

HINWEIS

Bei einem Klimagerat, das regelmäßig betrieben wird, ist die Reinigung und Wartung von Innerraum- und AuBengerät unabdingbar.
Wenn Innerraum- und AuBengerät nicht regelmäßig gereinigt werden, führt dies zu schwacher Kühlleistung, Vereisung, Wasseraustritt und vorzeitigem Ausfall des Kompressors.

SPEZIALWARTUNG

Reinigen des Plasmafilters

Vorbereitung:

1. Schalten Sie das Klimagerät mit der Fernbedienung aus.

2. Schalten Sie die Stromzufuhr ab.

3. Reinigen Sie den Plasmafilter, wenn die FILTER-Anzeige (orange) leuchtet.
   (Diese Anzeige leuchtet nach ca. 1.000 Betriebsstunden im PURE-Betrieb auf.)

4. Nach abgeschlossener Reinigung drücken Sie die RESET-Taste am Innenraumgerät.

5. Führn Sie die Reinigung etwa alle 6 Monate durch.

6. Selfest wenn die FILTER-Anzeige nicht aufleucht, sollen den Plasmafilter immer dann reinigen, wenn das Gerät summende, klickende oder brummende Gerausche von sich gibt. Wenn die Anzeige nachts aufleucht, kann das Klimagerät noch problemlos bis zum Morgen laufen. Dann sollen den sie allerdings sobald wie möglich reinigen.

1 Offnen Sie das Lufteinlassgitter.
Heben Sie das Luftteinlassgitter an bis er einrastet.
2 Fassen Sie den Luftfilter rechts und links an den Griffen und haben Sieihn leicht an. Ziehen Sieihn dann nach unten undnehmenihn aus dem Filterhalter hersaus.
3 Nehmen Sie den Plasmafilter hersa.

• Fassen Sie die Handgriffe, undziehen Sie sie wie in ① und ② abgebildet heraus.

Überprüfung nach dem Reinigen des Plasmafilters

1. Vergewissem Sie sich, dass die FILTER-Anzeige nicht leuchtet, indem Sie den PURE-Betrieb für mindestens eine Stunde aktivieren.
2. Wenn die FILTER-Anzeige leuchtet, überprüfen Sie Folgenden: a) Befestigung des Plasmafilters

b) Befestigung des Luftteinlassgitters
Vergewissern Sie sich erneut, dass die FILTER-Anzeige nicht leuchtet, indem Sie den PURE-Betrieb fur mindestens eine weitere Stunde aktivieren.
< Wenn sie nicht leuchtet, ist der Zustand normal.>

1. Wenn die FILTER-Anzeige leuchtet, benachrichtigen Sieitte den Kundendienst.

4 Waschen und trocknen Sie die Einheit.

(1) Weichen Sie sie in heiBem Wasser bei 40^ - 50^ fur etwa 10 bis 15 Minuten ein. Bei starker Verschmutzung verwenden Sie Wasser mit einem (normalen oder neutralen) Waschmittel in 10- bis 15-facher Standardkonzentration.
(2) Reiben Sie damit von oben nach unter und von links nach rechts. Reiben Sie auch die Oberfläche mit einem Schwamm möglich ab.
(3) Spulen Sie unter laufendem Wasser ab.
(4) Schütteln Sie das Wasser gründlich ab, und setzen Sie es abtropfen. (Wenn sich Fett- oder Rauchablagerungen entsprechenden schwer entfernen setzen, wiederholen Sie Schritt (1) bis (4) 2-bis 3-mal.)
(5) Lassen Sie die Einheit vollständig im Schatten trocknen.

VORSIGHT

• Verwenden Sie auf keinen Fall Bleichmittel.
• Versuchen Sie nicht, die Einheit zu zerlegen.
• Verwenden Sie keine Schrubber oder ähnliche Geräte.
• Verwenden Sie zum Reinigen keine Spulmaschinen oder sonstigen Geräte.
• Verwenden Sie zum Trocknen keinen Haarfohn oder andere HeiBluftgeräte. (Die Hitze kann zu Verformungen führen.)
• Warten Sie nach dem Reinigen und bevor Sie die Einheit wieder einsetzen, bis diese vollständig abgetrocknet ist. Die FILTER-Anzeige leuchtet möglicherweise auf, wenn die Einheit noch nass verwendet wird.

5 Setzen Sie den Plasmafilter ein.

• Fassen Sie die Handgriffe, und setzen Sie die Einheit wie in ① abgebildet ein. Setzen Sie die Einheit in die rechte und linke Führungsschiene, und schiben Sie sie in Richtung ② vollständig ein.
• Drücken Sie beiden Enden des Plasmafilters in Richtung ③, bis die Nippel an beiden Seiten des Plasmafilters vollständig in die Halterungen eingesetzt sind.

Drücken Sie den Plasmafilter hinein, bis die Nippel an beiden Seiten vollständig in die Halterungen eingesetzt sind. Wenn der Plasmafilter nicht richtig eingebaut ist, leuchtet ggf. die FILTER-Anzeige (orange).

6 Setzen Sie die Luftfilter ein, und schlieben Sie dann das Lufteinlassgitter.

BETRIEB UND LEISTUNG DES KLIMAGERÄTS

3-minütige Schutzfunktion

Die Schutzfunktion verzogert das Anlaufen des Klimagerates um 3 Minuten, wenn es aus- und sofort wieder eingeschaltet wird, oder wenn der Netzschalter eingeschaltet ist. Die Funktion schützt das Gerat vor möglichen Schäden.

Heizeigenschaften

Vorheizen

Nach dem Einsatz stromt nicht sofort warme Luft aus dem Klimagerät.

Warme Luft stromt nach etwa 5 Minuten aus, wenn der Wärmetauscher des Innenraumgeräts warmgelaufen ist.

Warmluftkontrolle

Wenn die eingestellte Raumtemperatur erreicht ist, reduziert sich die Ventilatorgeschwindigkeit automatisch. In this moment schaltet sich das Außerarbeit ab.

Abtauen

Wenn sich wahrend des Heizbetriebs Frost am Außererat gebildet hat, schaltet sich die Abtaufunktion automatisch (fur ca. 5 bis 10 Minuten) ein.

Die Ventilatoren des Innenraum- und Außergerats schalten sich während des Abtauens ab.
- Wahlend des Abtauens wird Tauwasser durch die Bodenplatte des Außergerats abgelassen.

Heizleistung

Im Heizbetrieb wird Wärme von außen aufgenommen und in den Raum geleitet. Dies ist das sogenannte Wärmpumpen-System. Wenn die Außentemperatur sehr niedrig ist, empfeht es sich, das Klimagerät in Kombination mit einem weiteren Heizgerät zu verwenden.

Vorsicht bei Schneeansammlungen

Wahlen Sie den Standort für das Außererat so, dass die Funktion des Gerats nicht von Schneeverwehungen, der Ansammlung von Herbstlaub oder anderen jahreszeitlichen Einflüssen beeinträchtigt werden kann. Der Luftstrom des Außererats dar auf keinen Fall behindiert werden, da sich andernfalls die Heiz- oder Kühleistung verschlechtert. Wahrend des Heizbetriebs und bei Temperaturen unter dem Gefrierpunkt, kann sich das beim automatischen Abtauen aus dem Außererat ablaufende Wasser ansammeln und gefrierten. Stellen Sie unbedingt sicher, dass das Wasser ausreichend ablaufen oder versickern kann.

Stromausfall

Bei einem Stromausfall schaltet sich das Gerät komplett aus.

Die OPERATION-Anzeige grun am Innenraumgerat fangt an zu blinken, wenn die Stromversorgung wieder hergestellt ist.
- Für einen Neustart drücken Sie die Taste auf der Fernbedienung.
- Blitzschlag oder die Nutzung eines mobilen Autotelefons konnen zu Fehlfunktionen des Gerats führen. Schalten Sie den

Netzschalter aus und gleich wieder ein. Drücken Sie die Taste auf der Fembeddienung, um neu zu starten.

Betriebsbedingungen des Klimagerats

Um eine hohe Leistung zu erzielen, betreiben Sie das Klimagerät unter folgenden Temperaturbedingungen.

Kühlbetrieb AuBentemperatur: -10°C bis 46°C
	Raumtemperatur: 21°C bis 32°C
	VORSICH Relative Luftfeuchtigkeit im Raum — unter 80%. Wenn das Klimagerät außerhalb dieser Werte betreiben wird, können sich an der Oberfläche des Klimagerats Kondenswasser bilden.
Heizbetrieb AuBentemperatur: -15°C bis 24°C
	Raumtemperatur: unter 28°C
Entfeuchungsabetrieb AuBentemperatur: -10°C bis 46°C
	Raumtemperatur: 17°C bis 32°C

Wenn das Klimagerat unter anderen Betriebsbedingungen verwendet wird, konnte dadurch die Schutzfunktion aktiviert werden.

BEISTÖRUNGEN

VORSICHT

Wenn e der folgenden Situationen eintritt, stoppen Sie umgehend den Betrieb des Klimagerats, schalten Sie den

Netzschalter aus, und wenden Sie sich an ihren Handler.

Die Anzeigen blinken in kurzen Intervallen (5 mal pro Sekunde). Schalten Sie den Schutzschalter 2-3 Minuten nach Ausschalten des Netzschalters wieder ein. Die Anzeigen blinken trotz des Neustarts weiter.
Die Hauptsicherung brennt haufiger durch, oder der Schutzschalter wird haufiger ausgelost.
Fremde Gegenstände oder Wasser sind in das Geräte eingedrungen.
- Irgendein andere außergewöhnliches Ereignis ist eingetreten.

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie folgende Punkte.

Ernde Überprüfung	Außer Betrieb · Der Netzschalter ist ausgeschaltet. · Der Schutzschalter wurde ausgelöst und die Stromversorgung ist unterbrochen. · Die Hauptsicherung ist durchgebran. · Stromausfall im Gerät. · Die Batterien der Fernbedienung sind verbraucht. · Der ON-Timer ist eingestellt. · Eine Schutzfunktion sorgt damit, dass das Klimagerät erst 3 Minuten nach einem Neustart oder Einschalten des Netzschalters anläuft. Unzureichende Kühl- oder Heizleistung · Der Luftlein- bzw. Luftauslass des Außergeräts ist blockiert. · Türen oder Fenster sind geöffnet. · Der Luftfilter ist mit Staub verstopt. · Die Luftstromklappe ist in falscher Position. · Die Geschwindigkeitsstufe des Ventilators ist zu niedrig gewählt. · Das Klimagerät lauft im Entfeuchtungsbetrieb ENTFEUCHTUNG oder Ruhebetrieb SLEEP MODE. · Die Temperatureinstellung ist zu hoch (bei Kühlbetrieb). · Die Temperatureinstellung ist zu niedrig (bei Heizbetrieb).
Dies sind keine Fehlfunktionen.	Kondenswasser bildet sich auf der Rückseite des Innenraumgeräts. · Kondenswasser auf der Rückseite des Innenraumgeräts wird automatisch gesammelt und abgeleitet. Ungewöhnliche Géusche aus dem Innenraum- oder Außergerät. · Bei abrupten Temperaturänderungen kann es aufgrund von Ausdehnung bzw. Zusammenziehen von Komponenten des Kältemittelumlaufs bzw. durch Änderung des Umlaufs gelegentlich zu Geräsumen (Ticken oder Strömungsgeräsumen) kommt. Die Raumluft richtung ungewöhnlich. Ein schlechter Geruch kommt aus dem Klimagerät. · Gerüche aus Wand, Teppich, Möbeln oder Fellen dringen hereus. · Wahrend des PURE-Betriebs bilden sich geringe Mengen Ozon, was sie möglicherweise am Geruch wahrnehmen.
Bevor Sie sich an den Kundendienst wenden, überprüfen Sie folgende Punkte.
Die OPERATION-Anzeige schaltet sich ein und aus. • Die Anzeigelampe schaltet im Sekundentakt ein und aus, wenn die Stromversorgung nach einem Ausfall wiederhergestellt wird oder wenn das Gerät am Netzschalter eingeschaltet wird. Schalten Sie den Schutzschalter auf ON.
Das Außergerät vereist während des Heizbetriebs. Wasser lauft aus dem Außergerät ab. • Im Heizbetrieb kann die AuBeneinheit unter Umständen vereisen. In dieser Fall schaltet sich die Abtau automatik (für 2 bis 10 Minuten) ein, um die Heizleistung zu optimieren. • Während des Abtauens schaltet sich der Luftstrom des Innenaum- und Außergeräts aus. • Ein zischendes Geräusch ist zu horen, wenn sich der Kühlmitelumlaufs beim Abtauen ändert. • Das Wasser, das sich während des automatischen Abtauens bildet, fließt aus dem Außergerät ab.
Der Luftstrom ändert sich, obwohl die Taste FAN nicht auf AUTO gestellt ist. • Wenn die Temperatur der abgegebenen Luft im Heizbetrieb sinkt, wird der Luftstrom des Klimageräts automaticisch geändert oder angehalten, so dass im Raum kein unangenehm kühler Luftzug entsteht.
Kühle Luft oder Wasser kommt als weiß Dunst aus dem Außergerät. • Während des Kühlbetriebs kann am Innenaumgerät oder während des Abtauens am Außergerät Dampf entstehen.
Automatische Funktion der Luftstromklappe für vertikale Luftverteilung • Wenn die Raumtemperatur oder AuBentemperatur im Heizbetrieb hoch ist, schließt sich die Luftstromklappe für vertikale Luftverteilung einzelmal und wechselt dann automatisch zusammen in die ursprüngliche Position.
Die FILTER-Anzeige leuchtet auf. • Diese Anzeige leuchtet auf, wenn das Gerät mehr als 1.000 Stunden im PURE-Betrieb gelaufen ist. • Diese Anzeige leuchtet gegebenenfalls auf, wenn das Frontpaneel nicht vollständig geschlossen ist. • Diese Anzeige leuchtet gegebenenfalls auf, wenn der Plasmafilter nicht ordnungsgemäß eingesetzt ist.
Geräusche aus dem Innenaumgrät • Der Plasmafilter kann summende, klickende oder brummende Geräusche von sich geben, wenn er verschmutzt ist. • Wenn der Strom eingeschaltet oder das Klimagerät ausgeschaltet wird, kann die Luftstromklappe für vertikale Luftverteilung ein rasselndes oder ratterndes Geräusch von sich geben. • Einige Teile dehnen oderziehen sich möglicherweise aufgrund von Temperaturschwankungen zusammen, wodurch ein Knacken verursacht werden kann. • Der Kältemittelumlauf kann der Grund für ein zischendes oder gluckerndes Geräusch sein. • Ein zischendes Geräusch kann zu horen sein, wenn das Klimagerät während des Heizbetriebs auf Abtauen schaltet.
Geräusche aus dem Außergerät • Ein raschelndes Geräusch kann zu horen sein, wenn das Klimagerät während des Heizbetriebs auf Abtauen schaltet.

TECHNISCHE DATEN

TypSplitklimagerät, 2-Wege-Wärmpumpe
Modell		Innenraumgerät	Außenerät	Innenraumgerät	Außenerät
		RAS-10SKVP-ND	RAS-10SAVP-ND	RAS-13SKVP-ND	RAS-13SAVP-ND
Stromversorgung		220-240 V ~50 Hz		220-240 V ~50 Hz
Kühlvermögen (kW) CAPA.		2,5		3,5
Heizvermögen (kW) CAPA.		3,2		4,2
Stromaufnahme im Kühlbetrieb (A) AMP.		0,15	2,57-2,34	0,15	4,00-3,66
Leistungsaufnahme im Kühlbetrieb (W) WATT.		30	460	30	820
Stromaufnahme im Heizbetrieb (A) AMP.		0,15	3,15-2,87	0,15	4,40-4,02
Leistungsaufnahme im Heizbetrieb (W) WATT.		30	600	30	920
Abmessungen	Breite (mm)	790	780	790	780
	Höhe (mm)	250	550	250	550
	Tiefe (mm)	208	290	208	290
Nettogewicht (kg)		9	38	9	38

TypSplitklimagerät, 2-Wege-Wärmpumpe
Modell		Innenraumgerät	Außengerät
		RAS-16SKVP-ND	RAS-16SAVP-ND
Stromversorgung		220-240 V ~50 Hz
Kühlvermögen (kW) CAPA.		4,5
Heizvermögen (kW) CAPA.		5,5
Stromaufnahme im Kühlbetrieb (A) AMP.		0,15	6,18-5,65
Leistungsaufnahme im Kühlbetrieb (W) WATT.		30	1.320
Stromaufnahme im Heizbetrieb (A) AMP.		0,15	6,83-6,25
Leistungsaufnahme im Heizbetrieb (W) WATT.		30	1.460
Abmessungen	Breite (mm)	790	780
	Höhe (mm)	250	550
	Tiefe (mm)	208	290
Nettogewicht (kg)		9	38

Die technischen Daten konnen ohne vorherige Ankündigung zum Zweck der Verbesserung des Geräts verändert werden.

Die beschriebene Leistungsfähigkeit des Klimagerats stutzt sich auf Daten, die unter den folgenden Bedingungen ermittelt wurden.

Im Kuhlbetrieb

Lufteinlasstemperatur °C
Inneres Wärmetausch-Segment		Äußeres Wärmetausch-Segment
Trocken-temperatur	Feuchtem-peratur	Trocken-temperatur	Feuchtem-peratur
27	19	35	24

Im Heizbetrieb

Lufteinlasstemperatur °C
Inneres Wärmetausch-Segment		ÄuBeres Wärmetausch-Segment
Trocken-temperatur	Feucht-temperatur	Trocken-temperatur	Feucht-temperatur
20	—	7	6

INFORMATION

Wenn die Außentemperatur sinkt, wird der Enteinsungsheizung des Außenerats automatisch Strom zugeführrt, auch wenn das Klimagerät nicht in Betrieb ist. Die Leistungsaufnahme beträgt bzw. ca. 100 W.

BEI STÖRUNGEN DER FERNBEDIERUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie folgende Punkte.

Die Fernbedienung Funktioniert nicht ordnungsgemäß.
Art der Störung Aktion Mögliche Lösung
Die Betriebsart wird umgeschaltet.	Überprüfen Sie, ob auf dem Display als Betriebsart (MODE) AUTO angezeigt wird.AUTO	Ventilatorgeschwindigkeit undRichtung der Luftstromklappe{lassen sich im AUTO-Betrieb nicht ändern.Wenn Sie im AUTO-Betrieb die SWING-, FIX- oder FAN-Taste drücken, ändert sich die Betriebsart auf A.
Die Ventilatorgeschwindigkeit{lösst sich nicht ändern.	Überprüfen Sie, ob auf dem Display als Betriebsart (MODE) ENTFEUCHTUNG angezeigt wird. :ENTFEUCHTUNG	Während des Entfeuchtens stellt das Klimagerät dieVentilatorgeschwindigkeit automatisch ein. Sie konnen dieVentilatorgeschwindigkeit nur in der Betriebsart: KÜHLUNG, : HEIZUNG, und A einstellen.

Das Display schaltet sich aus.
Art der Störung Aktion Beschreibung
Die Anzeigen auf dem Display werden nach kurzer Zeit ausgeblendet.	Überprüfen Sie, ob der Timerbetrieb beendet ist und OFF TIMER auf dem Display angezeigt wird.	Das Klimagerät schaltet sich aus, weil die eingestellte Zeit abgelaufen ist.
Die TIMER-Anzeige erlischt nach einer gewissen Zeit.	Überprüfen Sie, ob der Timerbetrieb aktiviert ist und ON TIMER auf dem Display angezeigt wird. ➀: ON	Wenn die Zeiteinstellung für den ON-Timer erreicht ist, schaltet sich das Klimagerät automatisch ein und die ON-Timer-Anzeige erlischt.

Kein Signalton als Rückmeldung.
Art der Störung Aktion Beschreibung
Das Innenraumgerät sendet keinen Signalton, auch nicht wenn die Taste gebrachte wird.	Überprüfen Sie, ob der Infrarot-Signalsender der Fernbedienung richtig auf den Empfänger am Innenraumgerät ausgerichtet ist, wenn Sie die Taste gebrachten.	Richten Sie den Infrarot-Signalsender der Fernbedienung auf den Empfänger der Inneneinheit, und drücken Sie dann wiederholt die Taste Ⓒ.

TILLBEHÖR

Fjarrkontroll Hallare for fjarrkontroll Batterier (tvá)

SAKERHETSFORESKRIFTER

FARA

FORSOK INTE INSTALLERA DET HAR AGGREGATET SJALV. DET HAR AGGREGATET KRVER EN UTBILDAD INSTALLATOR.
FORSOK INTE REPARERA AGGREGATET SJALV. DET HAR AGGREGATET FAR BARA REPARERAS AV PROFESSIONELLA REPARATORER.
- OM KAPAN ÖPPNAS ELLER TAS AV FINNS DET RISK FÖR FARLIG SPÄNNING.
- AVEN OM STRÖMEN STÄNGS AV MINSKAR INTE RISKEN FÖR ELSTÖTAR.

WARNING

VARNINGAR VID INSTALLATION

(Ett bekräftelsepip hör.)

④Temperaturknapp（）

(Ett bekräftelsepip hörs.)

①Raderingsknapp (CLR)

⑤Indikator für fläkthastigkeit

luftrengöringsfunktionen i minst en timme.

1. Om FILTER-indikatom tands skadu kontrullera foljande.

a) Sitter plasmareningsfiltret som det sk
b) Sitter luftintagets galler som det sk

HaxMMTe KONkY CLR CL

HdNkaunBpeMeHH Ha Yacax

Bo Bpemr Oepaun TIMER (TaHmep ON-OFF, OFF-ON, OFF) HndkaTOp BpeMeHa qacax He nOKa3bIaeTc, no3ToMcyBOMOXHO BicCBueHBAHne yCTaHOBHeHORo BpeMeH. IpnPocMToPa TEkyuero BpeMeH, KpatKOBpeMeHHO HAKMITE KHONKY SET, IN Tekyuee BpeMg 6ydt EBcBeHcE H bTeeyekOno 3 cekyHd.

ONEPALIaMEMORY/MY COMFORT

IyD6CTBa HcnoBsyTe KhoNky MEmO dH coxpaehnry cacto nCnoBsyEmbix yCTAHOBOK onepaui.

3anyCTnTE KOHNIOHOEP B cyHKUHOHbHOM pEXHMe, KOTOpBy Bby xOTnTe coXpAHNbB nYbTe

A

Haxmnte KhoNky, kak nokaaHO Hxke, BO BpeM yHKUHOHPoBaHRA KOHdUHOhepa.

(1)Khonka MEMO

KpatKOBpeMeHHo HAXMITE 3Ty KHOJIky IINI RTOBHOCTN K COXpaHeHIO yCTaHOBNK.

MuraT Bce TeKyuue noKa3bIaebMbIe NIKTORpamMbI, 3a NCKIOUeHHeM INHdkaTopa BpeMeH

Ha hacax nHdkatopa pekma.

② Khonka MEMO

Bo Bpem Mrrn HmKataopa yepkBaTe HaKaToi KhoNky MEMO B TeeHne 6oJee 3

cekyHd.

Toka3bBaETc3HaOH yCTaHObKa COXPAHETcR.

• ECIN Bb He HaxMete KONKY MEMO B TeueHne 3 ckyHa, N6o ecn Bbl HaxMete npryIO KONKY, yCTAHOBKa MEMORY OTMeHHETCA.
  ΦyHKUHOHaBbHMpeKIMAMM, KOTOpBE MOYr 6byT 6byT coXpaHEnb C nOMOuBIO KONKN MEMO, ABNIOCTe peKIMMODE, TemepaTybpF, FAN, TIMER u Hi POWER.

IINHKUNHOPOBAHNA KOHNIOHEPA C yCTaHOBKO, COXpAHHO C NcNoB3OBAHNE M KONIK MEMO.

①KhONKa npeBapntbHOB yCTaHOBkMy COMFORT

Hakmte KhoNky MY COMFORT. Byet noka3bAba yctahOBka, coxpaehnna c nomooubo

KHONKIMEMO,IKOHDMIOHOEP DYHKUHOHPYET,OCHOBBIAcB Ha 3TOJ YCTAHOBKE.

(A):Korda KONka MY COMFORT haxata BO BpemOCTAHOBKn FyHKUHOHPOBAHH

Ha dncnneHno nane BHytpenHero 6noka BKnUoaeTcNnDukatop OPERATION (3eneh),

Nulstillingsfunktion

ventilatorhastigheder (LAV+ MEDIUM,

MEDIUM+ , H0J - - - ) kan vises.

AUTO vises, nár driftstilstanden enten er AUTO ellER STORRING.

⑥Indikator for TIMER og ur

Viser enten tidsindstillingen for timerfungtion ellklokken

Rengoringsfunktionens varighed

Rengoringsfunktionen varer i 4 timer, hvis apparatet har kort i akolings- ellrretilstand i 10 minutter ellere.

Angaende rengoringsfunktionen

Inden du berer om service aller reparation, skal du kontrollere folgende punkter.

Viser den aktuelle driftsmodusen.

(AUTO: Automatism styring, A: Automatism omkoblingsstyring, KJOLING, TORR, OPPVARMING)

③Temperaturindikator

Viser temperaturinnstillingen (17^ til 30^)

④ Luftrenseindikator (PURE)

Justere den vertikale luftstrommen
