Type de produit	Ventilateur de plafond
Marque	Eurom
Modèle	Ceiling Fan 48
Numéro d'article	385250
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance absorbée	65 W
Nombre de vitesses	3 (Low, Med, Hi)
Diamètre des pales	48 pouces (122 cm)
Poids	4,4 kg
Dimensions	Ø 122 x 36 cm
Hauteur de montage minimale	230 cm (entre le sol et les pales)
Capacité de charge du support	100 kg
Commande	Boîtier mural avec 3 positions + arrêt
Installation	Par un électricien agréé
Utilisation	Intérieur uniquement
Sécurité	Mise à la terre obligatoire, ne pas toucher en fonctionnement
Nettoyage	Chiffon doux, dépoussiérer régulièrement, pas d'eau
Entretien	Vérifier les fixations deux fois par an
Réparations	Confier à un technicien qualifié, ne pas ouvrir
Élimination	Point de collecte DEEE, ne pas jeter avec les ordures ménagères
Certifications	CE, LVD 2014/35/EU, EMC 2014/30/EU, RoHS

FOIRE AUX QUESTIONS - Ceiling Fan 48 Eurom

Comment installer le ventilateur de plafond Ceiling Fan 48 ?

L'installation doit être confiée à un électricien agréé. Assurez-vous que le plafond peut supporter au moins 100 kg et que la distance entre les pales et le sol est d'au moins 230 cm. Suivez le schéma de câblage fourni et fixez solidement la plaque de suspension.

Quelles sont les dimensions et le poids du ventilateur ?

Le diamètre des pales est de 48 pouces (122 cm), les dimensions globales sont Ø 122 x 36 cm et le poids est de 4,4 kg.

Comment régler la vitesse du ventilateur ?

Utilisez le boîtier de commande mural fourni. Tournez le sélecteur dans le sens des aiguilles d'une montre de OFF à HI pour la vitesse maximale, puis positionnez sur MED ou LOW pour réduire la vitesse. Pour éteindre, tournez en sens inverse vers OFF.

Quelle est la consommation électrique du ventilateur ?

Le ventilateur a une puissance absorbée de 65 W sous une tension de 220-240 V ~ 50 Hz.

Comment nettoyer le ventilateur de plafond ?

Éteignez le ventilateur. Dépoussiérez régulièrement avec un chiffon doux ou une brosse d'aspirateur. Si nécessaire, essuyez avec un chiffon légèrement imbibé d'un détergent doux, puis séchez complètement. Ne jamais utiliser d'eau en jet ou de produits agressifs.

Le ventilateur fait-il du bruit ?

Un léger bruit de fonctionnement est normal. Si des bruits anormaux surviennent, vérifiez que les pales sont bien fixées et que le ventilateur est correctement équilibré. En cas de problème, contactez un professionnel.

Puis-je utiliser le ventilateur en hiver pour redistribuer la chaleur ?

Oui, le ventilateur peut être utilisé en sens inverse (si réversible) pour pousser l'air chaud vers le bas. Vérifiez dans la notice si votre modèle possède cette fonction. Le Ceiling Fan 48 n'indique pas de réversibilité dans le manuel fourni, donc utilisez-le uniquement en mode été.

Quelles sont les consignes de sécurité importantes ?

Ne jamais toucher les pales en rotation, ne pas introduire d'objets. Assurez-vous que le ventilateur est hors tension avant tout entretien. L'appareil doit être mis à la terre. Gardez les enfants et les animaux à distance. N'utilisez pas en extérieur ou dans un environnement humide.

Que faire en cas de panne ou de dysfonctionnement ?

Coupez immédiatement l'alimentation. N'essayez pas de réparer vous-même. Confiez l'appareil à un électricien ou technicien qualifié. Toute ouverture ou modification annule la garantie.

Comment éliminer le ventilateur en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte DEEE (déchets d'équipements électriques et électroniques) pour recyclage.

MODE D'EMPLOI Ceiling Fan 48 Eurom

Manual d'utilisation (FR) (page 24)

Ceiling Fan 48

Art.nr. 385250

Dank

Nous vous remercions d'avoir choisi un apparéil EUROM. Vous avez fait un excellentchioix! Nous espérons que ce produit fonctionnera à votre entière satisfaction. Pour que vous profitiez au maximum de votre apparéil, nous vous recommandons delire attentivement et de bien comprendre le contenu intégral de ce mode d'emploi avant toute utilisation. Accordez une attention particulière aux consignes de sécurité, qui sont indiquées pour votre sécurité et celle de votre entourage! Conservez ensuite le mode d'emploi afin de pouvoir le consulter ultérieurement. Conservez également l'emballage: celui-ci apporte la(Meilleure) protection de votre apparéil pendant son entraposage hors saison. Si vous cédez l' apparéil à une autrepersonne, remettez-lui également le mode d'emploi et l'emballage.

. Nous vous souhaitions beaucoup de plaisir avec le Ceiling Fan 48 !

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Ce manuel a eté rédigé avec le plus grand soin. Néanmoins, nous nous réservons le droit d'optimiser ce manuel à tout moment et de le modifier technique. Les images utilisées peuvent différer.

Informations techniques

Tension de raccordement	220-240V~50Hz
Puisance absorbée	65W
Positions de capacité	3
Ø de l'airette	48" (122 cm)
Poids	4,4 kg
Dimensions	Ø 122 x 36 cm

Consignes de sécurité importantes

1. Cet apparéil est destiné uniquement à une utilisation à l'intérieur.
2. Avant utilise, vérifie que la tension de la prise que vous allez utiliser est identique au voltage indiqué sur la plaque signalétique de l'appareil : 220-240V~50Hz.
3. Vérifiez d'eventuels dommages au ventilateur, à l'appareil et au cable électrique avant toute utilisation. En cas de dommages (également par la suite, après une chute par exemple) ou une

panne, ne plus utiliser l'appareil mais l'apporter à réparer chez un fournisseur/électricien qualifié. N'ouvrez pas l'appareil, n'enlevez jamais des éléments/vis etc., et ne le réparez jamais vous-même!

1. La distance entre les pales du ventilateur et le sol doit être d'au moins 230 cm. La force portante du point où vous allez raccorder le ventilateur doit être d'au moins 100 kg. Ne fixez jamais le ventilateur directement au point de raccordement électrique, mais fixez le au plafond même.
2. L'installation et les cables électriques doivent être conformes aux normes nationales et locales correspondantes.
3. Le ventilateur doit être soignement relié à la terre pour éviter le risque d'électrocution.
4. Ne touchez jamais l'appareil en fonctionnement et n'introduisez pas de parties du corps ou d'objets entre les pales en rotation!
5. Ne placez jamais le ventilateur dans un espace humide ou mouillé. Ne touchez jamais l'appareil ou le boîtier de commande les mains mouillées !
6. Ne laissez jamais un ventilateur en service sans surveillance.
7. Ne posez rien sur l'appareil. Assurez-vous d'éloigner les rideaux, tapis, etc. du ventilateur.
8. Ne vaporisez pas de produits (insecticides, nettoyants) sur ou dans le ventilateur.
9. Ne pas utiliser ou ranger le ventilateur pres de substances inflammables, explosives ou gazeuses;
10. Ne pas utiliser ou ranger le ventilateur pres d'acides, alcali, petrole et autres substances corrosives.
11. Cet apparéil ne doit pas être utilisé par des enfants, ou des personnes souffrant d'une limitation physique, sensorielle ou mentale, ou manquant l'expérience et les connaissances nécessaires pour l'utiliser, qu'une personne responsable de leur bien-être ou leur surveillance soit présente ou non. Gardez ces personnes, ainsi que les animaux domestiques, éloignées du ventilateur.
12. Réservez cet apparéil uniquement à l'usage prévu et de la manière décrite dans ce livre. Tout autre usage peut représentier un risque (incendie, blessures, dommages, chocoléctrique, etc.) et annule la responsabilité du fournisseur ainsi que la garantie.

Scheme des composants

1. bloc moteur

2. cache supérieur

3. pale

4. boîtier de commande

5. piéce de raccordement

Description

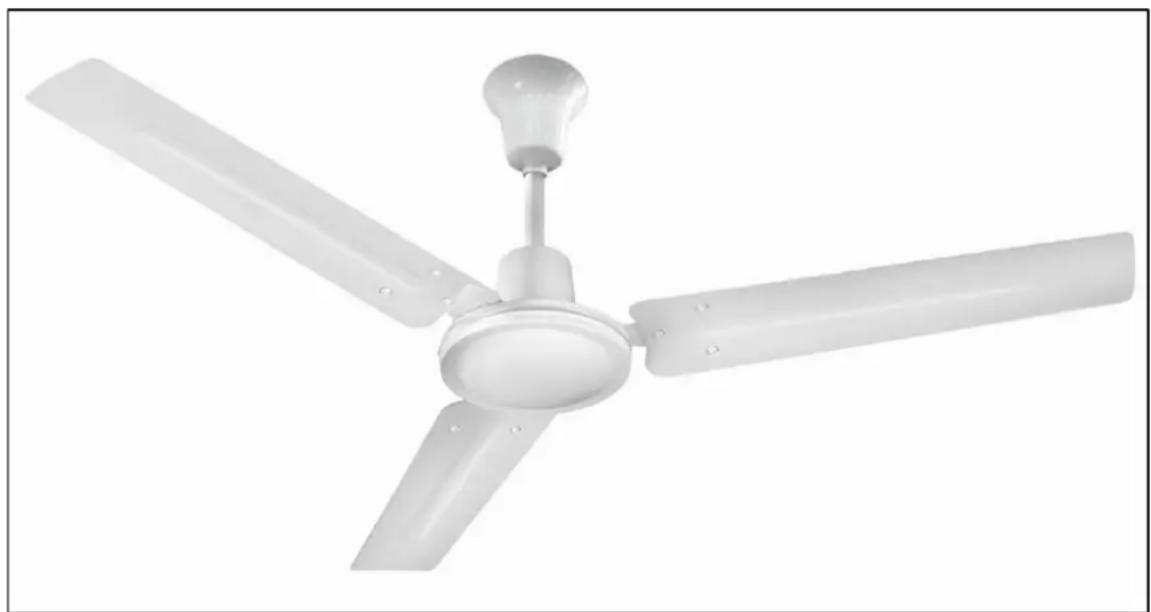

Le Ceiling Fan 48 est un ventilateur de plafond destiné à générer un flux d'air vivifiant dans la piece. Il a été conçu pour être raccordé à un point de raccordement électrique (prise) au plafond. Il est commandé par un boîtier de commande spécial monté au mur qui se trouve en contact avec le point de raccordement (prise) au plafond.

Ce boîtier de commande mural permet de régler le ventilateur en 3 positions (LOW - MED - HI) et de l'éteindre (OFF).

Installation

L'installation électrique

Avant de proceder à l'installation du ventilateur et/ou du boitier de commande, l'installation électrique doit être préparée.

Repérez l'endroit au plafond où vous poulez suspendre le ventilateur. À cet endroit doit se couver un point de raccordement électrique (220-240V~50HZ) relié (par câblage aux normes) au point de raccordement (prise) du boîtier de commande mural destiné à commander le ventilateur. Ces prises doivent être réalisées par un électricien/agréé. L'endroit où vous allez suspendre le ventilateur doit également répondre aux critères suivants :

• distance d'au moins 266 cm par rapport au sol,
• matière suffisamment solide pour porter le ventilateur (également quand il fonctionne): béton, poutre en bois, etc., mais pas de plaques de plâtre, de panneaux mi-durs, de cloisons, etc. La force portante doit être d'au moins 100 kg.

Ventilateur de plafond

Confiez l'installation de votre ventilateur de plafond à un spécialiste du cablage électrique.

• Coupe l'alimentation de courant.
• Retirez tous les matérieliaux d'emballage.
• Ne retirez pas les 3 disques en carton du carter du moteur, ils assurent la stabilité.

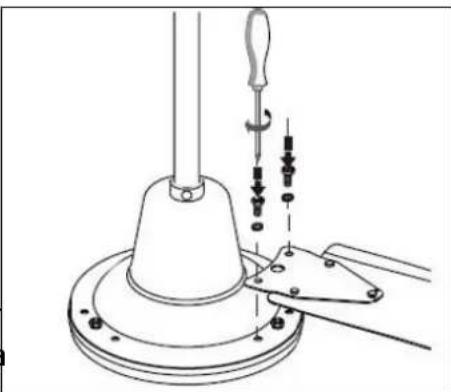

• Vissez fermement les trois pales au bloc moteur avec pour chaque pale 2 écrous et rondelles, lapiece de raccordement étant orientée vers le haut (voir ill.).

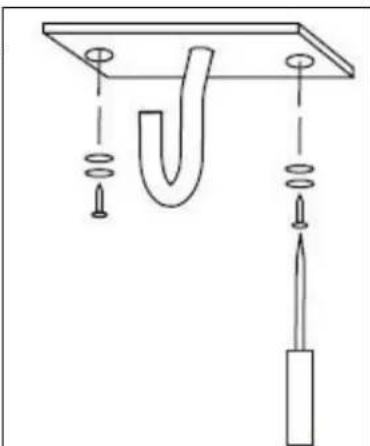

Fixez la plaquette avec le crochet de suspension au plafond, juste a cote du point de raccordement electrique.

• Détérince les vis (eventuellement les chevilles ou boulons) qui sont nécessaires pour le support. Le matériel de montage ci-joint est adapté pour le bois. Avez-vous un autre plafond, demandez les conseils d'un expert pour connaître le matériel à utiliser!

• Repérez et marquez l'endroit des vis. Au besoin, percez des trous et insérez des chevilles / boulons expansibles.

• Vissez fermement la plaquette (crochet de suspension orienté vers le bas). Utilisez une rondelle plate et une rondelle elastique entre la vis et la plaquette pour plus de solidité. Attention de ne pas coincer de fils electriques entre le plafond et la plaque

• Glissez la protection supérieure vers le bas et accrochez le ventilateur avec la poulie au crochet de suspension. Attention de ne pas coincer de fils électriques entre le crochet et la poulie! Vérifiez que tout est bien fixé.

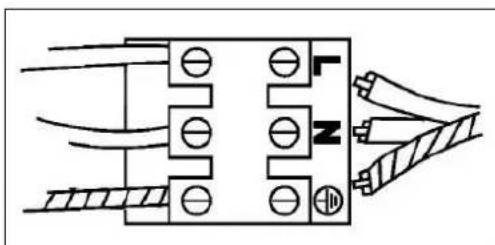

• Raccordez les fils du point de raccordement électrique aux fils correspondants du domino: brun = L (phase), bleu = N (zéro), vert/jaune = terre.

Important! Toute confusion entre les fils entraine l'endommagement de l'appareil!

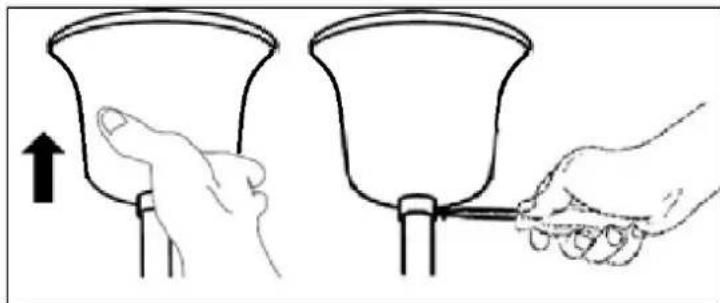

• Glissez la protection supérieure pardessus le point de raccordement électrique et la suspension au plafond et fixez-la au tube (voir ill.).

Boitier de commande

Le boîtier de commande (220-240V~50Hz) doit être installé par un électricien.

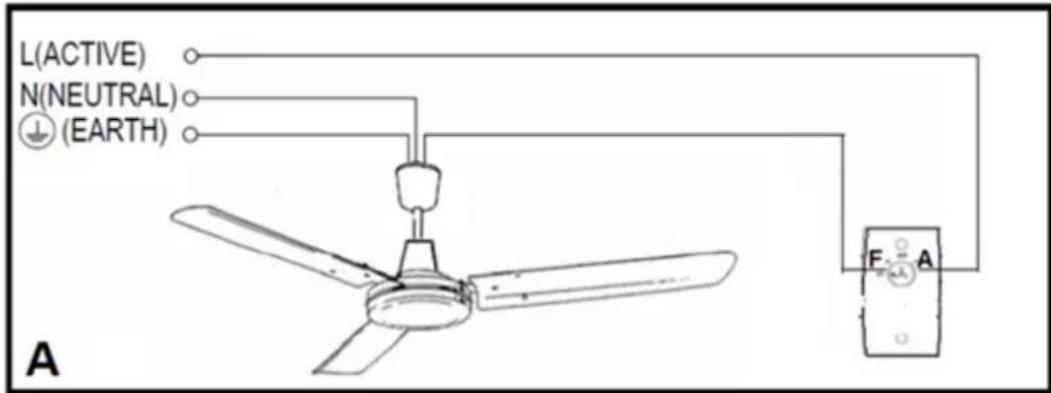

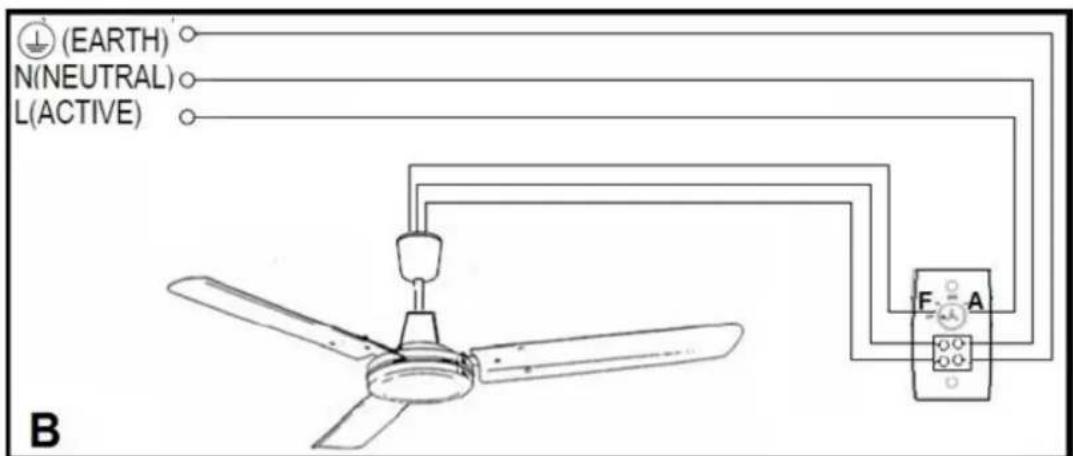

Schemeélectrique

Lorsque l'installation est terminée, vous pouvez remettre le courant avec le commutateur principal. Notre ventilateur de plafond est à présent prét à l'emploi.

Fonctionnement

Vérifiez que toutes les consignes de sécurité sont respectées; mettez ensuite l'appareil en marche en tournant le sélection dans le sens des aiguilles d'une montre de OFF (arrêt) vers HI (haut). Le ventilateur se met à tourner en position maximale. En tournant le sélection en position MED (intermédiaire) ou LOW (bas), vous diminuez la vitesse. Pour éteindre l'appareil, tournez le sélection dans le sens contraire des aiguilles d'une montre vers OFF (arrêt).

Nettoyage et entretien

Éteignez le ventilateur lorsque vous VOULEZ le nettoyer. Le ventilateur requiert uniquement un entretien global extérieur. Dépoussière-le régulérique avec un chiffon doux ou un plumeau ou aspirez la poussière avec une Brosse d'aspirateur douce. Si le ventilateur est très sale, essuyez-le avec un chiffon légèrement imbibé d'un détergent doux. Essuyez soigneusement tout le ventilateur et laissez-le entièrement sécher avant de le remetre en marche. Aucune piece autre que l'enceinte et les pales ne peut entraer en contact avec de l'eau! Ne rincez jamais le ventilateur et ne projetez jamais d'eau!

Pour éviter toute décoloration ou déformation du matériel, n'utilise jamais de produits (nettoyants) agressifs ou acides.

La rotation normale du ventilateur peut provoquer le desserage de certains raccords. Vérifier les raccords des supports, des maintiens et des fixations des pales deux fois par an. S'assurer qu'ils sont bien serrés.

Les réparations doivent être confiées à des techniciens formés à cet effet. Cette consigne vaut également pour la partie électrique. Veillez toujours à ce que l'alimentation de courant soit coupée à l'aide du commutateur principal. Demandez toujours des composants d'origine en cas de réparation. Vous n'avez enaucun cas le droit d'ouvrir l'appareil! Toute réparation mal effectuee ainsi que toute modification de l'appareil ont pour effet d'annuler la garantie et la responsabilité du revendeur, de l'importateur et du fabricant.

Élimination

Au sein de l'UE, ce symbole indique que ce produit ne peut etre éliminé avec les déchets menagers habituels. D'anciens appareils contiennent des matériaux précieux recyclables, qui doivent etre reconditionnés pour ne pas nuire à l'environnement et à la santé humaine par une collecte incontrolée des déchets. Par conséquent, nous vous prions de déposer vos ancients appareils dans un point de collecte destiné à cet effet ou de vous adresser au fournisseur ou vous avez acheté l'appareil. Ce dernier veillera à ce qu'un maximum de pieces de l'appareil soient réutilisées.

Déclaration CE

Euromac BV, 20 Kokosstraat, NL-8281 JC Genemuiden, The Netherlands declare par la presente que le ventilateur de plafond de marque EUROM, type Ceiling Fan 48, satisfait aux exigences de la directive LVD 2014/35/EU et de la directive EMC 2014/30/EU et qu'il repOND aux normes suivantes :

LVD 2014/35/EU

EN 60335-1:2012+A11:2014+A13:2017

EN 60335-2-80:2003+A1:2004+A2:2009

EN 62233:2008

EMC 2014/30/EU

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

RoHS 2011/65/EU&(EU)2015/863

Genemuiden, 20-10-2020

W.J. Bakker, dir. gén.

EUROM

Kokosstraat 20

8281 JC Genemuiden

The Netherlands

[e-mail]

www.eurom.nl
