MODE D'EMPLOI Celcia MC4 Remeha

1.1 Sécurité en général 35
1.2 Sécurité en montage 35
2.1 Contenu de la livraison 35

2.2 Accrocher le régulateur et le brancher 35

2.2.1 Directives relatives au montage mural 35
2.2.2 Montage mural du Celcia MC4 36
2.2.3 Directives relatives au branchement des sondes et au cablage des composants de l'installation 36
2.2.4 Branchement des sondes et cablage des composants d'installation 36
2.2.5 Schema de base de branchement des composants d'installation 38
2.2.6 Choix de la chaudiere 38

2.3 Mise en fonctionnement

2.3.1 Commande

2.3.2 Signification des voyants DEL 39
2.3.3 Mise en marche du régulateur

2.3.4 Contrôle du fonctionnement du Celcia MC4

2.4 Procedure normale de démarrage

2.4.1 Adaptation du régulateur à l'installation
2.4.2 Reduction du nombre de chaudières en cascade

3 PANNES

3.1 Généralités 42

3.1.1 Message de panne via les voyants DEL 42
3.1.2 Message de panne via I'affichage du Celcia 15 ou 20 43
3.1.3 Message de panne via le relais de panne 43

4 PRESCRIPTIONS

4.1 Feuilles de normes
4.2 Test de fabrication Bemeha
4.3 Directives complémentaires

5 SPECIFICATIONS TECHNIQUES ET PRINCIPLE DE FONCTIONNEMENT

5.1 Données techniques

5.1.1 Configuration du régulateur 45
5.1.2 Principe de fonctionnement 45
5.1.3 Methodes d'activation 46

DE

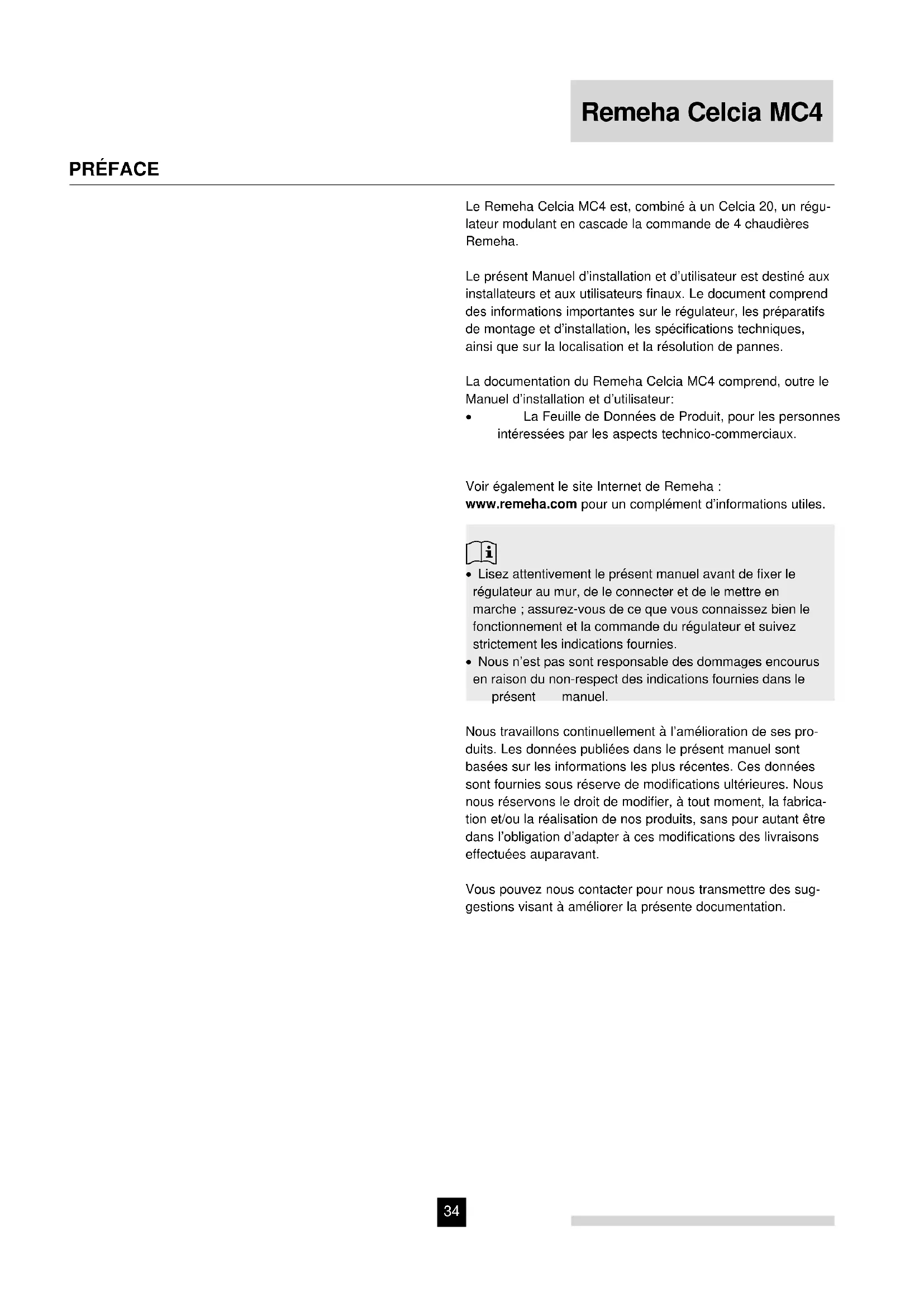

Le Remeha Celcia MC4 est, combiné à un Celcia 20, un régulateur modulant en cascade la commande de 4 chaudières Remeha.

Leprésent Manuel d'installation et d'utilisateur est destiné aux installateurs et aux utilisateurs finaux. Le document comprend des informations importantes sur le régulateur, les préparatifs de montage et d'installation, les specifications techniques, ainsi que sur la localisation et la résolution de pannes.

La documentation du Remeha Celcia MC4 comprend, outre le Manuel d'installation et d'utilisateur:

La Feuille de Données de Produit, pour les personnes interessées par les aspects technico-commercialiaux.

Voir également le site Internet de Remeha :

www.remeha.com pour un complément d'informations utiles.

• Lisez attentivement leprésent manuel avant de fixer le régulateur au mur, de le connecter et de lemettre en marche ; assurez-vous de ce que vous connaissiez bien le fonctionnement et la commande du régulateur et suivez strictement les indications fournies.
• Nous n'est pas sont responsable des dommages encourus en raison du non-respect des indications fournies dans le present manuel.

Nous travaillons continuèment à l'amélioration de ses produits. Les données publiées dans le present manuel sont basées sur les informations les plus récentes. Ces données sont fournies sous réserve de modifications ultérieures. Nous nous réservons le droit de modifier, à tout moment, la fabrication et/ou la réalisation de nos produits, sans pour autant être dans l'obligation d'adapter à ces modifications des livraisons effectueesAAParavant.

Vou puevez nous contacter pour nous transmettre des suggestions visant à améliorer la présente documentation.

1 SÉCURITÉ

1.1 Sécurité en général

Dans le present Manuel d'installation et d'utilisateur, les pictogrammes suivants sont utilisés pour attirer l'attention sur certaines instructions:

Conseil i Conseil utile ou pratique.

Instruction

Instructions importante lors de I'execution d'une operation.

Attention

Risque possible de blessures corporelles ou de dommages matériels causés au régulateur, l'immeuble ou à l'environnement.

Danger

Risque de décharges électriques. Risque de graves blessures corporelles.

1.2 Sécurité en montage

Suivez strictement les consignes de sécurité spécifiques telles que mentionnées dans les instructions.

2 INSTALLATION

LT.AL.REM.000.002

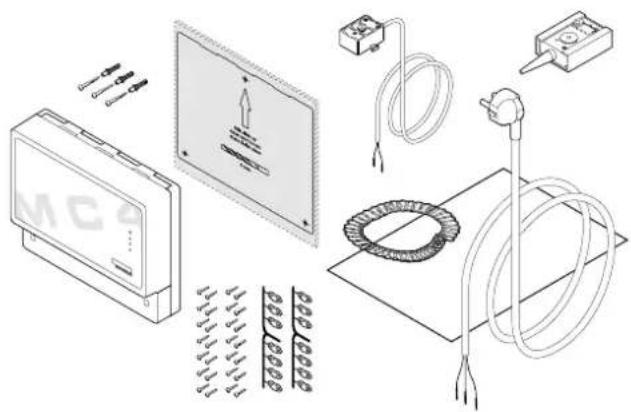

2.1 Contenu de la livraison

La livraison standard du Remeha Celcia MC4 comprend:

• le régulateur en cascade Remeha Celcia MC4;
• la prise secteur avec mise à la terre;
• une matrice de forage et des fixations pour montage mural;
  des clips de décharge de traction et des vis;
• ZAF 200 = un monde de température extérieure;
• ZVF 210 = un sonde température de départ d'installation;
• le Manuel d'installation et de l'utilisateur.

2.2 Accrocher le régulateur et le brancher

Sont représentées, dans leprésent chapitre, les directives et les instructions relatives au branchement du régulateur, aux sondes, aux thermostats, à la sortie de pompe et au relais de panne.

2.2.1 Directives relatives au montage mural

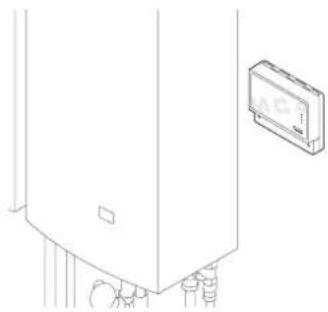

Montez le régulateur à un endroit facilement accessible et à hauteur des yeux.
Veillez a ce qu'un branchement 230 VAC / 50HZ avec mise à la terre soit disponible à proximé du régulateur. Le fil électrique fourni est d'une longueur de 1,5m.
- Veillez à ce que le raccordement de cable soit aussi court que possible entre le Celcia MC4 et les autres éléments de l'installation et qu'il n'y ait, de préférence, pas d'autres cables à proximité.

LT.AL.REM.000.004

LT.AL.REM.000.005 LT.AL.REM.000.006

LT.AL.REM.000.007 LT.AL.REM.000.008

LT.AL.REM.000.009 LT.AL.REM.000.010

#

• Tenez compte des exigences en matière de température ambiente et d'humidité relative autorisée.
• Evitez que de l'eau ne gicle sur le régulateur.

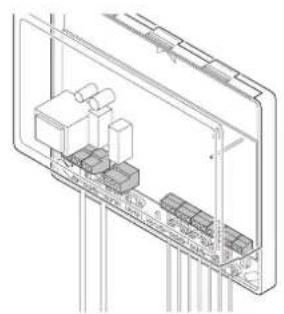

2.2.2 Montage mural du Celcia MC4

Le régulateur est fixé au moyen de trois vis. La vis supérieure sert à suspendre le régulateur et ne peut plus être serrée une fois que le régulateur est fixé au mur. Les deux vis inférieures (derrière le petit chapeau de couverture) assurent la fixation.

Montez le régulateur comme suit:

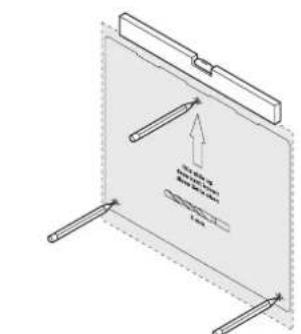

• Dérômeniz la position du régulateur et maintenez la matrice de forage contre le mur.
• Forex trois troughs (Ø 5 mm) aux endroits indiqués sur la matrice de forage.

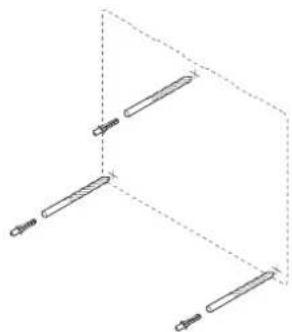

• Enoncez les chevilles.

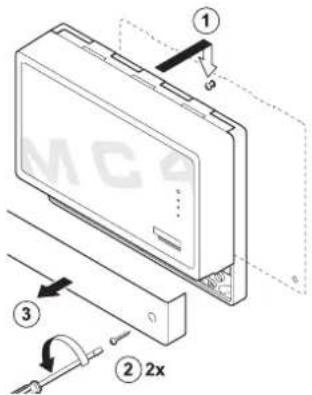

• Vissez la vis supérieure dans la cheville et suspendez le régulateur de telle sorte qu'il ne soit plus possible de le dégager.
• Otez le petit chapeau de couverture du régulateur; les deux orifices à fentes inférieurs sont maintainant accessibles.
• Vissez les deux vis inférieures dans les chevilles.
• Alignez le régulateur et serrez les vis à fond.

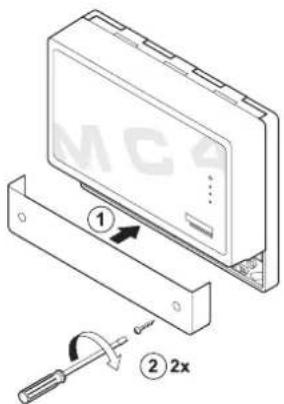

• Replacez le petit chapeau de couverture.

2.2.3 Directives relatives au branchement des sondes et au câblage des composants de l'installation

Montez le régulateur le plus pres possible des composants de l'installation à commander (la longueur maximale de cable est de 50 metres pour les régulates Open-Therm).
- Une borne de terre a ete placee a cotedu branchement de fil electrique. Assurez tous le branchement en conformite aux reglements des securites.
- Toujours brancher le raccordement au réseau sur une prise de courant murale avec mise à la terre.
- Appliquez le cable à double isolation pour les sorties reliais n'activant pas une tension de sécurité.
- Munissez tous les branchements de cables d'un soulagement de traction.

A

Il est interdit de proceser au bouclage de la tension d'alimentation et/ou de la terre en direction, par exemple, de la pompe.

2.2.4 Branchement des sondes et cablage des composants d'installation

Procedez comme suit pour brancher les sondes de températe, les thermostats, les chaudières et les autres cablages:

#

Commencez toujours par désactiver l'alimentation avant le montage déléments electriques.

OR remeha

LT.AL.REM.000.011

LT.AL.REM.000.013

LT.AL.REM.000.014

LT.AL.REM.000.015

LT.AL.REM.000.016

LT.AL.REM.000.017

LT AL REM.000.018 LT AL REM.000.019

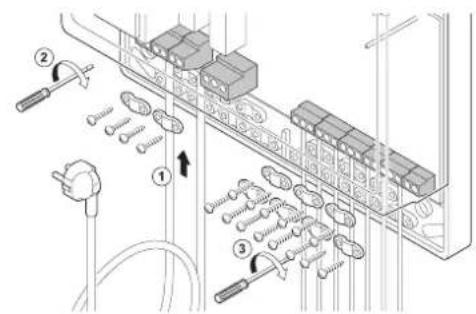

• Otez le petit chapeau de couverture.
• Placez les sondes de température nécessaires et autres composants d'installation, selon le schéma de principes dans.

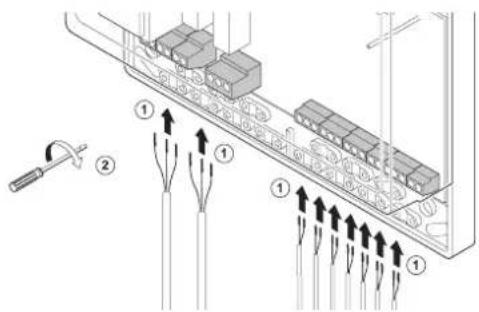

• Posez les cables en direction du régulateur et branchezles ; voir tableau 01 pour le branchement des bornesconcernées.
• Branchez le fil électrique fourni.
• Montez les clips de soulagement de traction et contrôle si les cables sont bien crampés.
• Replacez le petit chapeau de couverture.

Bornes sur le régula-teur	Branchement des composants d'installa-tion
230 ~ Tension d'alimentation 230 VAC / 50 Hz
+ =	Bornes de mise à la terre
•	Branchement de pompé (U)
1 et 2 Régulateur Celcia 15 ou 20
3 et 4 Branchement de la chaudière (OpenTherm)	1)
5 et 6 Branchement de la chaudière (OpenTherm)	1)
7 et 8 Branchement de la chaudière (OpenTherm)	1)
9 et 10 Branchement de la chaudière (OpenTherm)	1)
11 et 12 Sonde de température d'installation / d'entrée (Bv)
13 et 14 Sonde de température extérieure (Ba)
15 et 16 Aucune fonction
17 et 18 Contacts sans potentiel	2)
17 et 19 Contacts sans potentiel	3)

tableau 01 Branchements I/O Celcia MC4

1) Doit être raccordé sur les bornes OpenTherm de la chaudière
2) Signalisation de fonctionnement; les contacts 17 et 18 sont fermés si tout est en ordre (les chaudières n'ont pas besoin de s'allumer) et s'ouvre en cas de dérangement (interne, dysfonctionnement de la chaudière, panne de communication ou erreur de câblage)
3) Signalisation de dérangement; les contacts 17 et 19 sont fermés si un dérangement se produit (interne, dysfonctionnement de la chaudière, panne de communication ou erreur de câblage, mise hors tension) et s'ouvre si tout est en ordre.

Aucun régulateur en suite ne peut être raccordé au Celcia MC4, tel par exemple, un régulateur de groupe mélangeur, un régulateur de piscine ou un régulateur de chauffe-eau. L'alimentation en eau sanitaire et la régulation de celle-ci est assurée par la commande automatique de l'une des chaudières.

Montage de la sonde de température extérieure

Montez la sonde extérieure, protégée contre la lumière solaire directe, du côte nord/nord-ouest de l'habitation à une hauteur minimale de 2,5 mètres du niveau du sol. Ne pas monter la sonde de température extérieure à proximate des fenêtres, portes, grilles d'évacuation ou d'une hotte, etc.

LT AL. REM.000.028

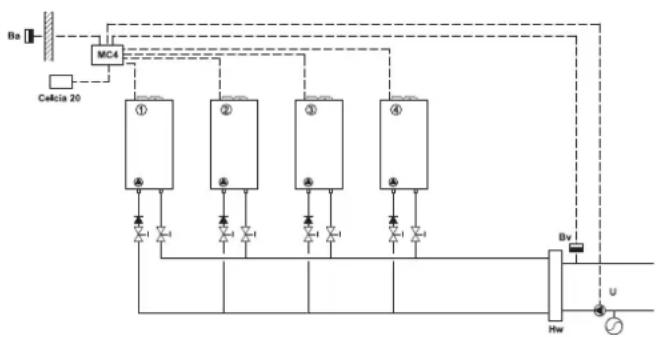

2.2.5 Schéma de base de branchement des composants d'installation

Ba = Sonde de température extérieure

Bv = Sonde tempereature de depart d'installation

U = Pompe d'installation

Hw = Distributeur ouvert

2.2.6 Choix de la chaudiere

Toutes les chaudières fonctionnant en cascade doivent dispose d'une communication OpenTherm.

Pour une régulation en cascade correcte, le rapport de puissance entre la plus grande chaudière et la plus petite chaudière ne doit pas être supérieur à 2,5.

La combinaison suivante est, par exemple, correcte: 40kW80kW + 80kW (80:40 = 2 est < 2,5; ceci est correct)
La combinaison suivante est, par exemple, erronée: 40kW40kW + 120kW (120:40 = 3 est < 2,5; ceci est erroné)

LT.AL.REM.000.016

2.3 Mise en fonctionnement

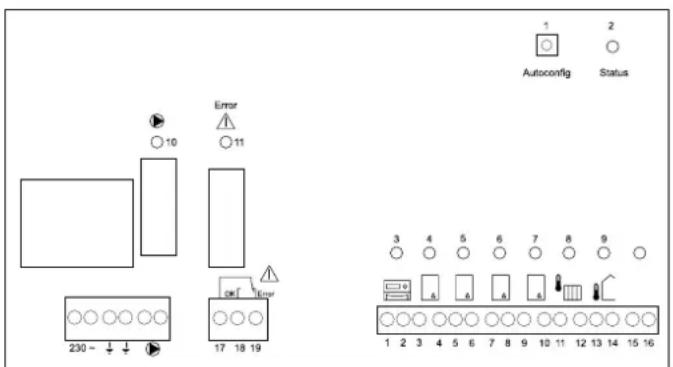

2.3.1 Commande

La commande du Celia MC4 contient 1 touche de fonction pour les DEL de configuration automatique et les voyants.

1 = Touche 'autoconfig'

2 = DEL de statut

3 = DEL du thermostat

4-7=DELde la chaudiere

8 = DEL du sonde température de départ d'installation

9 = DEL du sonde de température extérieure

10 = DEL de la pompe
11 = DEL du reliais de panne

2.3.2 Signification des voyants DEL

Les voyants DEL suivants peuvent s'allumer sur le panneau de commande du Celcia MC4:

Voyant DEL Cou-	leur	Indication et signification
2 = DEL de statut vert	- ne s'allume pas, aucune tension- est continuellement allumé; le Celcia MC4 fonctionne normalement- clignote lentement; panne de chaudière ou erreur de communication- clignote rapidement; la configuration du Celcia MC4 est en cours	-
3 = DEL du thermostat	jaune	- est continuellement allumé; le Celcia MC4 communique avec le régulateur Celcia 15 ou 20 ou le thermostat de marche/arrêt est fermé- ne s'allume pas; régulateur Celcia 15 ou 20 n'est branché ou le thermostat marche/arrêt est ouvert- clignote lentement; le Celcia MC4 ne communique pas avec le thermostat- clignote rapidement; la configuration du Celcia MC4 est en cours
4 - 7 = DEL de la chaudière	jaune	- est continuellement allumé; la chaudière concernée est branchée- ne s'allume pas; la chaudière concernée n'est pas branchée- clignote lentement; panne de communication ou la chaudière n'est pas conçue pour être commandée par le Celcia MC4 (seulement en cas de chaudière non raccordée)- clignote rapidement; la configuration du Celcia MC4 est en cours
8 = DEL du sonde de température d'installation et d'entrée	jaune	- est continuellement allumé; si le sonde concerné est branché- ne s'allume pas; si le sonde concerné n'est pas trouvez- clignote lentement; la valeur mesurée par le sonde dépasse les limites- clignote rapidement; la configuration du Celcia MC4 est en cours
9 = DEL du sonde de température extérieure	jaune	- est continuellement allumé; si le sonde concerné est branché- ne s'allume pas; si le sonde concerné n'est pas trouvez- clignote lentement; la valeur mesurée par le sonde dépasse les limites- clignote rapidement; la configuration du Celcia MC4 est en cours
10 = DEL de la pompe	jaune	- est continuellement allumé; la pompe est activée- ne s'allume pas; la pompe est désactivée- clignote rapidement; la configuration du Celcia MC4 est en cours
11 = DEL du relais de panne	jaune	- est continuellement allumé; panne interne, panne de chaudière, erreur de communication ou erreur de câblage- ne s'allume pas; tout est en ordre- clignote rapidement; la configuration du Celcia MC4 est en cours

tableau 02 Signification des voyants DEL

Remeha Celcia MC4

LT AL REM.000.022 LT AL REM.000.023

LT.AL.REM.000.024 LT.AL.REM.000.025

LT.AL.REM.000.026 LT.AL.REM.000.027

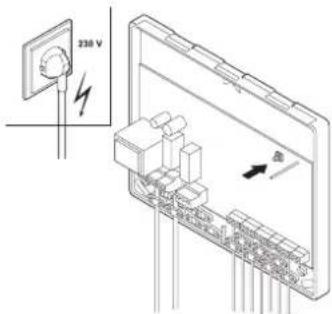

2.3.3 Mise en marche du régulateur

Le present paragraphe déscrit la procédure de mise en marche du régulateur. Procedez comme suit:

• Ne branche pas la prise.
• Otez le petit chapeau de couverture.
• Contrôlez si tous les branchements, branchement à la terre inclus, ont été correctement executés.
• Otez le grand chapeau de couverture.
• Activez tous les composants d'installation.
• Branchez la fiche du Celcia MC4 dans la prise de courant.
• Appuyez sur la touche 'autoconfig', jusqu'à ce que toutes les DEL clignotent rapidement; tous les composants d'installation sont détectés.
• La configuration est stockée dans la mémoire du régulator en 10 secondes.
  Le DEL de statut est continuellement allumé (pour autant qu'il n'y ait pas de panne); le Celcia MC4 est maintainant pré à fonctionner.

2.3.4 Contrôle du fonctionnement du Celcia MC4

Le fonctionnement du régulateur peut être vérifié en raccordant les bornes 1 et 2.

Le Celcia MC4 commande les chaudières à basse-charge. Au bout d'1 minute, toutes les chaudières seront simultanément aménées en 10 minutes à la puissance maximale. La température d'installation / d'entrée peut, de ce fait, augmenter pour atteindre la température d'entrée maximale des chaudières branchées.

2.4 Procedure normale de démarrage

Le thermostat OpenTherm communique la température d'entrée souhaïée au Celcia MC4 qui calcule, à son tour, la puissance nécessaire sur la base de la différence entre la température mesurée et la température d'entrée souhaïée. Le Celcia MC4 répartit la puissance sur les chaudières connectées selon une méthode d'activation donnée.

Quand une sonde extérieur est raccordée (Ba), le Celcia MC4 indique cette température extérieur sur le thermostat OpenTherm connecté, ce qui permet d'obtenir une régulation en fonction de la température extérieur.

Le Celcia MC4 n'a pas de ligne de chauffage interne.

Lorsque le régulateur Celcia 20 est utilisé comme régulateur guidé par les conditions atmosphériques, branchez le sonde extérieur sur les bornes 13 et 14 du Celcia MC4.

2.4.1 Adaptation du régulateur à l'installation

Le Celcia MC4 peut être adapté à une nouvelle installation 'en appuyant littéralement sur 1 seul bouton'. Si l'installation actuelle est configurée pour trois chaudières et qu'une quatre chaudière est ajoutée, il vous suffit, après avoir effectué le branchement hydraulique et électrique, d'appuyer environ 3 secondes sur la touche 'autoconfig' pour que le régulateur répartisse, le régulateur distribue la puissance nécessaireès cet instant à quatre chaudières au lieu de trois.

R remeha

2.4.2 Reduction du nombre de chaudières en cascade

La procédure est aussi simple pour passer, par exemple, de quatre à deux chaudières. Vous effectuez le débranchement hydraulique et/ou électrique des chaudières (vous débranchez la prise) et appuyez environ 3 secondes sur la touche 'autoconfig' pour que le régulateur répartisse, à partir de ce moment, la puissance nécessaire sur deux chaudières au lieu de quatre.

Tout nouvel autre composant (regulateurs OpenTherm ou sondes de température) est, également, automatiquement ajoute à la configuration.

3.1 Généralités

Lorsque l'une des chaudières branchée tombe en panne ou est occupée à chauffer de l'eau sanitaire, le Celcia MC4 active automatiquement une autre chaudière. Les voyants DEL du Celcia MC4 sont, également, des indicateurs de panne. Si la commande du régulateur passse par le Celcia 15 ou 20, le message de panne apparait sur l'affichage du Celcia 15 ou 20.

3.1.1 Message de panne via les voyants DEL

Les voyants DEL du Celcia MC4 indiquentes les pannes comme suit:

tableau 03 Indications de panne des voyants DEL

Voyant DEL clignote lentement	Indication et signification Contrôle/solution
DEL de statut	Celcia MC4: panne interne, panne de sonde, de chaudière ou erreur de communication	Contrôlez tout d'abord les autres DEL sous le grand couvercle et solutionnez la panne.
DEL du thermostat	Le Celcia MC4 ne communique pas avec le thermostat OpenTherm.	Contrôlez le câblage du et vers le thermosat ou vérifiez si le thermostat n'a pas été enlevé.
DEL de la chaudière	Le Celcia MC4 ne communique pas avec la chaudière ou la chaudière est en panne ou la chaudière n'est pas conçue pour être commandée par le Celcia MC4	La chaudière est-elle en panne ou à l'accêt? Contrôlez la connexion OpenTherm.
DEL du monde tempé-rature de départ d'installation	La valeur mesurée par le sonde ne se trouve plus dans les limites.	Contrôlez le câblage.Mesurez la valeur ohmique du sonde, voir tableau 04.
DEL du monde de température extérieure	La valeur mesurée par le sonde ne se trouve plus dans les limites.	Contrôlez le câblage.Mesurez la valeur ohmique du sonde, voir tableau 04.

tableau 04 Valeurs ohmiques des sondes

Température [°C]	Résistance Sonde température de départ d'installation et sonde de température extérieure [Ohm]
-10 27.649
-5 21.034
0 16.325
5	1
10 9.952
20 6.247
25 5.000
40 2.662
60 1.244
80 628
100 339

3.1.2 Message de panne via l'affichage du Celcia 15 ou 20

Si la commande du régulateur passe par le Celcia 15 ou 20, le code de panne apparait, en cas de panne eventuelle, sur l'affichage du Celcia 15 ou 20. Sont également transmises les pannes de chaudières.

Code d'erreur Description	Contrôle/solution
210	La température de départ de l'installation est inférieure à 0 °C ou supérieure à 100 °C.	Vérifiez si la sonde de température de départ commune est branchée correctement.Mesurez la valeur ohmique du monde, voir tableau 04.
211	Aucune communication entre Celcia MC4 et l'une des diverses chaudières.	Contrôlez le câblage. Est-ce que l'une des chaudières est éteinte ?
212	La chaudière n'est pas conçue pour être commandée par le Celcia MC4.	Prenez contact avec Remeha.
213	La valeur mesurée par le sonde de température extérieur ne se trouve plus dans les limites.	Contrôlez le câblage.Mesurez la valeur ohmique du monde, voir tableau 04.
Autres numéross	Voir le manuel de Celcia 20, de la chaudière ou d'autres composants raccordés.

tableau 05 Message de panne via l'affichage du Celcia 20

L'affichage du Celcia 15 seulement affiche les codes de pannes jusqu'à 99. Pannes de plus 99 sont affiché comme une F clignote.

3.1.3 Message de panne via le relais de panne

Lorsqu'une panne se présente ou qu'il n'y a plus de tension vers le Celcia MC4, il y a fermeture du contact de panne entre les bornes 17 et 19 (avec un temps de propagation d'1 minute et directement qu'il n'y a plus de tension). Ce contact peut être, par exemple, utilisé pour commander une lampe, un vibreur de signalisation ou un indicateur de panne.

4.1 Feuilles de normes

L'installateur est responsable de ce que l'installation satisfait aux prescriptions (de sécurité) en vigueur, telles que décrites dans:

• leprésent Manuel d'installation et d'utilisateur, ainsi que dans la documentation Remeha d'application;
• consignes de sécurité pour les installations à basse tension.

4.2 Test de fabrication Remeha

Tout régulateur Remeha Celcia MC4 est un instrument de précision, qui estprogramme et contrôle en sortie d'usine.

4.3 Directives complémentaires

Pour ce qui regarde toutes les prescriptions et directives, telles que mentionnées dans le present Manuel d'installation et d'utilisateur, vaut que sont, également, d'application les compléments et prescriptions / directives ultérieurs en vigueur au moment de l'installation.

5 SPECIFICATIONS TECHNIQUES ET PRINCIPLE DE FONCTIONNEMENT

5.1 Données techniques

		Remeha Celcia MC 4
Généralités
Mesures (la x ha x pr)	mm	205 x 163 x 53
Poids	g	environ 430
Alimentation nominale	VAC / Hz	230 / 50
Puisance absorbée (sans circulateur) VA 4
Exigences en matière de sécurité (consommation domestique)	-	EN 60730-1
Coefficient de compatibilité electromagnétique EMC (immunité)	-	EN 61000-6-2
Coefficient de compatibilité electromagnétique EMC (émission)	-	EN 61000-6-3
Température ambiente maximale (stockage et transport)	[°C]	de - 20 à 70
Température ambiente maximale (en situation de fonctionnement)	[°C]	de 0 à 50
Taux d'humidité relative maximale (sans condensat) % 10 - 90
Entrées
Sonde de température extérieure1)	-	Sonde NTC (champ de fonctionnement de - 20 à 40 °C)
Sonde température de départ d'installation2) - Sonde NTC (champ de fonctionnement de 0 à 100 °C)
Sorties
Entrée de la pompé (contact de fermeture avec potentiel) ) - Puisance d'interruption	230 VAC, 2A au maxi-mum
Sortie relais de panne (contact repos sans potentiel) - Puisance d'interruption	230 VAC, 2A au maxi-mum
Branchements OpenTherm
Branchements du brûleurs OpenTherm3) Nombre 4
Branchements du régulateurs OpenTherm Nombre 1

tableau 06 Apercu des données techniques
*) Munir la sortie d'un fusible externe
1) Longueur du cables maximale = 100m (2 x 10 Ω)
2) Longueur du cables maximale = 25m (2 x 10 Ω)
3) Longueur du cables maximale = 50m(2× 5)

LT AL REM.000.021

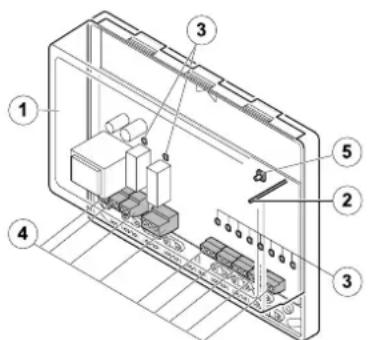

5.1.1 Configuration du régulateur

1. Chapeau de couverture
2. DEL de statut
3. DEL d'analyse de panne
4. Bornes de branchement
5. Bouton de configuration

5.1.2 Principe de fonctionnement

Le Celcia MC4 est un régulateur, qui sur la base de la tempé rature d'entrée requise (via l'entrée OpenTherm), module en cascade la puissance de 1 à 4 chaudière(s) Remeha. Toutes les chaudières OpenTherm de la gamme Remeha (à l'excep- tion de la Remeha Selecta) peuvent être commandées par le Celcia MC4. Veuillez contacter notre Service des Ventes pour l'application du Celcia MC4 combiné à des modèles de chaudières plus anciers ou combiné à la Gas 210 ECO et à la Gas 310 ECO. Le Celcia MC4 est équipé d'un reliais de panne (le contact repos lors d'une chute de tension, lors d'une panne du Celcia MC4 ou de l'une des chaudières) et règle également la

pompe d'installation. Les pompes de chaudière internes sont commandées par le système de commande automatique des chaudières.

Puisance necessaire

L'échange de données entre le régulateur et les chaudières passée par les branchements OpenTherm. La température d'entrée demandée est transmise au Celcia MC4 par le régulateur Celcia 15 ou 20.

En présence d'un thermostat d'ambiance, la température d'entrée requise est déterminée sur la base de la température dans la piece. En présence d'un régulateur guide par les conditions atmosphériques, la température d'entrée requise est déterminée sur la base de la ligne de chauffage et de la température extérieure. La température extérieure mesure est transmise par le Celcia MC4 au le régulateur Celcia 15 ou 20. Sur la base de la différence entre la température d'entrée mesure et la température d'entrée requise, la puissance nécessaire est déterminée.

Le Celcia MC4 répartit la puissance sur les chaudières connectées (commandées par l'OpenTherm). Le mode de répartition est déterminé par une méthode d'activation donnée.

5.1.3 Méthodes d'activation

Une méthode d'activation fixe permet au Celcia MC4 de déterminer le moment d'activation d'une chaudière, ainsi que la puissance souhaitation. Le régulateur veille à ce que la charge soit proportionnellement répartie sur les chaudières en enregistrant les heures de fonctionnement de chaque chaudière. La méthode d'activation est telle que, lorsqu'une augmentation de puissance est souhaitable (la première chaudière fonctionne alors à 95% de sa propre puissance), le moment d'activation de la seconde chaudière est retardé le plus longtemps possible (apres un temps de propagation 5 minutes). Lors que la puissance nécessaire baisse, le moment de désaction de la première chaudière est prolongé le plus longtemps possible.

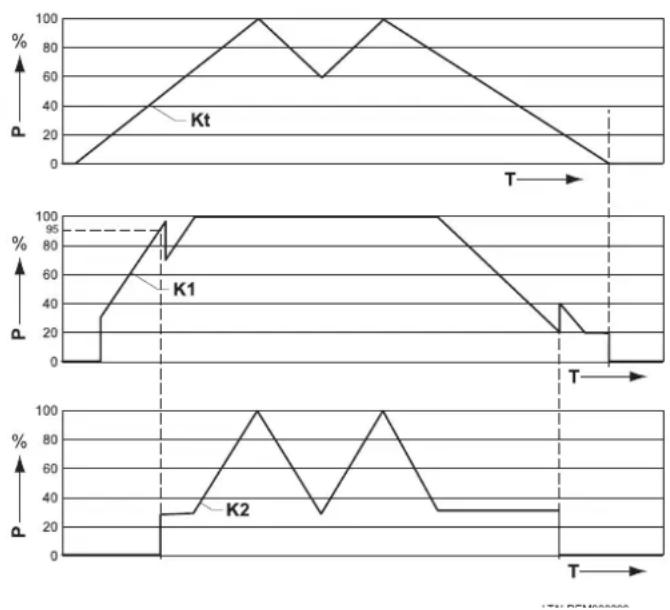

Ordre de réglage

L'ordre de marche/arrêt des chaudières est déterminé lors de la configuration. Cet ordre est déterminé sur la base des heures de fonctionnement. La chaudière comptant le moins d'heures de fonctionnement est la première activée et la chaudière comptant le plus d'heures de fonctionnement est activée en dernier. Les chaudières sont désactivées en sens inverse, ce qui signifie que la première chaudière ayant été activée est désactivée la dernière.

P = la puissance necessaire

Kt = la puissance totale

K1 = la puissance chaudiere 1

K2 = la puissance chaudiere 2

• Ceci est une reproduction globale du fonctionnement. Les effets du temps de charge partielle, des différences de puissance reciproques etc. sont produits dans ce graphique.

LTALREM000.029
