1. Introduction

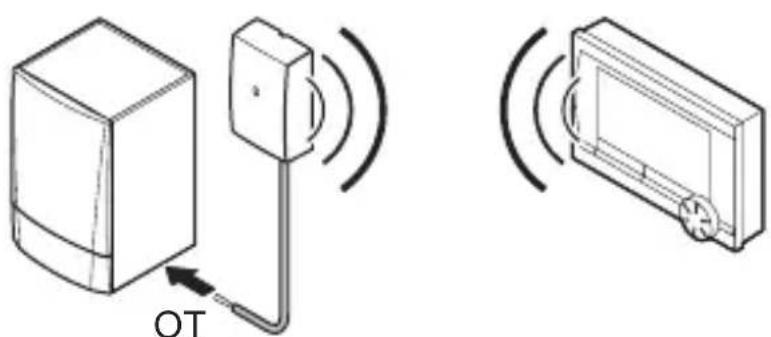

La iBase Station de base RF est l'émetteur/récepteur RF du contrôleur RF. La Station de base assure la communication sans fil entre le contrôleur et la chaudière via OpenTherm. Pour assurer une communication à deux voies, des informations telles que l'état de fonctionnement actuel et les messages d'entretien s'affichent à l'écran de contrôleur. La Station de base s'installe près de la chaudière.

La Station de base se positionne sur le mur près de la chaudière. Points à prendre en compte:

• Positionnez Le Station de base de telle manière que la chaudière ne soit pas située entre La Station de base et contrôleur, car cela pourrait nuire au signal de connexion.
• Positionnez La Station de base à au moins 1 mètre de tout équipement créant des émissions électromagnétiques: unités de ventilation, machines à laver, séchoirs, etc.
• Positionnez La Station de base de manière à obtenir une bonne réception.
  Pour ce faire, utilisez l'indicateur de puissance du signal de contrôleur. Vous pouvez afficher la puissance du signal via Menu > Information.

La portée de contrôleur à l'intérieur des bâtiments est généralement de mètres.

Remarque!

Cette valeur est fournie à titre indicatif. La portée réelle du signal RF dépend fortement de l'environnement. Souvenez-vous que le nombre de murs et de plafonds (métalliques ou autres) peut avoir une (forte) influence sur la réception. D'autres objets contenant du métal peuvent également avoir une influence sur la réception. Cela concerne notamment les miroirs et les fenêtres dotées d'un revêtement métallique, les films isolants, les sèche-linge, les lave-linge, etc.

2.2 Connexion de Station de base

R000253-A

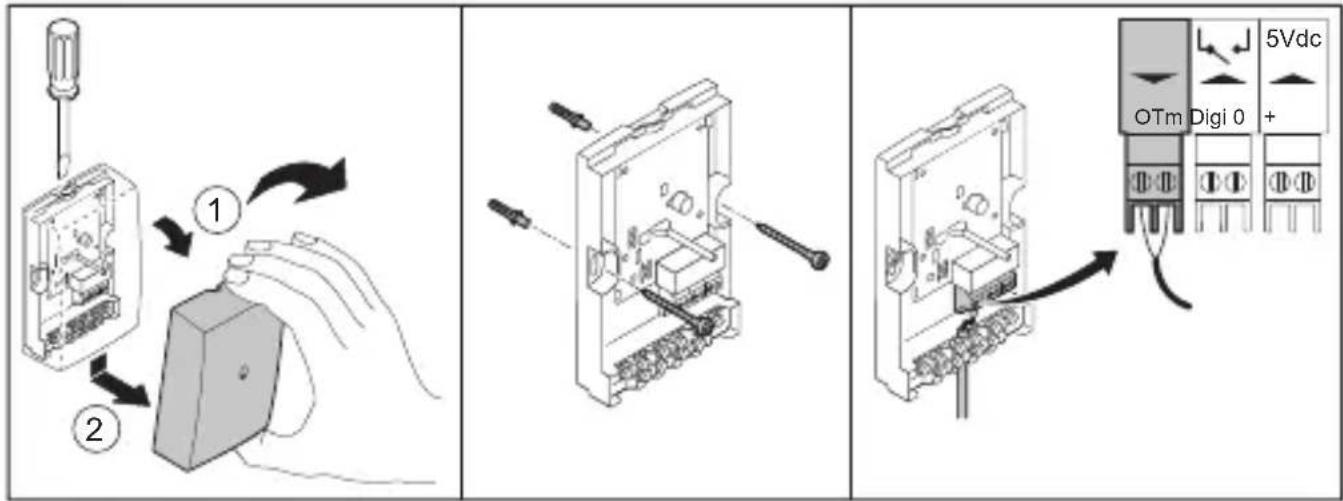

1. Ouvrez le boîtier en séparant la plaque avant et le socle à l'aide d'un tournevis.
2. Fixez le socle de La Station de base au mur à l'aide des vis et des chevilles fournies. (Laissez un espace libre au-dessus de La Station de base pour permettre l'ouverture du boîtier par la suite).
3. Reliez la connexion OpenTherm de la chaudière à la connexion OpenTherm de La Station de base (verte, signalée par OTm). Chaque fil

peut ici être indifféremment branché sur un point de contact quelconque de la connexion OpenTherm.

1. Si nécessaire, branchez le fil d'entrée numérique sur la connexion orange (DIGI). Consultez le manuel d'installation et d'entretien de contrôleur pour plus d'informations sur les fonctions de l'entrée numérique.
2. Si la chaudière ne prend pas en charge OpenTherm Smart Power, utilisez un adaptateur d'alimentation externe (5 Vcc 300mA). Connectez celui-ci à l'alimentation (grise, signalée par 5 Vcc). L'adaptateur d'alimentation est disponible en tant qu'accessoire.
3. Fermez le boîtier de La Station de base.

La station de base est raccordé et prêt à être utilisé. Contrôleur est automatiquement connecté à La Station de base. Voir chapitre 4.

FR

3. Principe de fonctionnement

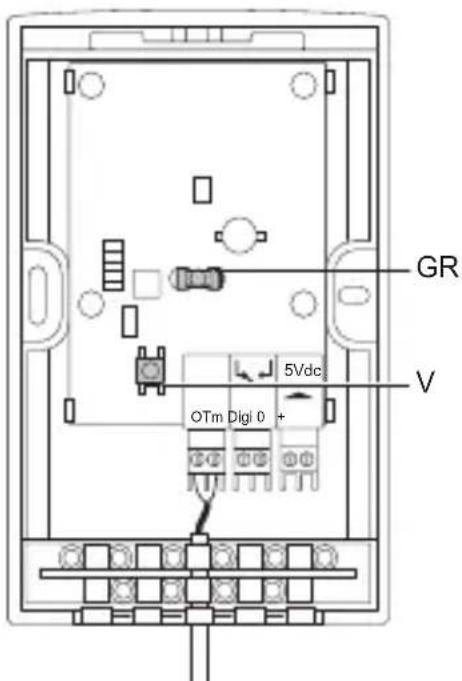

GR 5Vdc OTm Digi 0 + V T10

T001081-A

GR DEL d'état verte V Bouton de connexion

DEL d'état verte

La DEL d'état vous informe sur l'alimentation et la connexion RF. La DEL d'état peut également indiquer la survenue d'un défaut d'alimentation ou de connexion RF. Voir chapitre 5.

Bouton de connexion

Ce bouton permet d'établir la connexion entre La Station de base et contrôleur.

indication du DEL d’état État
Désactivée La Station de base n’est pas alimenté.
Clignote toutes les 4 secondes La	Station de base fonctionne normalement.
Clignote toutes les secondes La St	station de base tente de se connecter à contrôleur.

4. Mise en service

La connexion doit normalement être automatiquement établie entre La Station de base et contrôleur. Le fabricant vérifie que c'est le cas. Dans l'éventualité où vous deviez remplacer l'un de ces composants cependant, la connexion devrait être rétablie. Voici comment procéder:

1. Ouvrez le boîtier de La Station de base.
2. Appuyez sur le bouton de connexion de La station de base et maintenez-le enfoncé pendant trois secondes. La DEL d'état doit clignoter une fois par seconde.

3. Activez l'option connecter sur contrôleur (reportez-vous au guide d'utilisation de contrôleur). La DEL d'état de La Station de base clignote désormais toutes les 4 secondes.

4. Vérifiez contrôleur pour voir si une connexion a été établie. Sinon, répétez la procédure.

5. Refermez le boîtier.

La connexion doit normalement être établie entre La Station de base et contrôleur.

5. Messages de défaut

La DEL d'état indique la survenue d'un défaut. Voici les codes qu'elles utilisent et les défauts correspondants:

1. La DEL s'allume d'abord pendant 1 seconde ( ● ), puis s'éteint pendant une demiseconde ( ● ).
2. La DEL clignote ensuite plusieurs fois pour indiquer de quel défaut il s'agit. Le tableau ci-dessous indique les correspondances.
3. La DEL s'éteint ensuite pendant au moins une demi-seconde.

Ce format flash est répété à chaque fois.

Indication du défaut	La DEL d’état clignote une fois:
Problème Problème d’alimentation.
Solution Vérifiez que la chaudière est allumée et que La Station de base est correctement connecté. Si la chaudière ne prend pas OpenTherm Smart Power en charge, utilisez un adaptateur externe de (5 Vcc 300mA).

Indication du défaut	La DEL d’état clignote deux fois:
Problème Aucune communication	OpenTherm pendant 60 secondes.
Solution Vérifiez que la chaudière est allumée et que La Station de base est correctement connecté.
Indication du défaut	La DEL d’état clignote trois fois:
Problème Aucune connexion avec contrôleur.
Solution - Vérifiez si contrôleur indique la survenue d’un défaut et s’il est activé.- Essayez de rétablir la connexion entre contrôleur et La Station de base; voir chapitre 4.- Si cela ne permet pas de résoudre le problème, modifiez l’emplacement de contrôleur ou de La Station de base, ou éliminez tous les obstacles pouvant interférer avec le signal RF,voir chapitre 3.

FR

Indication du défaut	La DEL d’état clignote quatre fois:
Problème Aucune communication RF avec contrôleur pendant 10 minutes.
Solution - Vérifiez si contrôleur indique la survenue d’un défaut et s’il est activé.- Essayez de rétablir la connexion entre contrôleur et La Station de base; voir chapitre 4.- Si cela ne permet pas de résoudre le problème, modifiez l’emplacement de contrôleur ou de La Station de base, ou éliminez tous les obstacles pouvant interférer avec le signal RF,voir chapitre 3.

Problème Aucune connexion ou échec de la connexion avec contrôleur.

Solution Vérifiez la DEL d’état, voir chapitre 5.

Problème La connexion RF est active, mais il n’y a aucun contact avec la chaudière (message de défaut - F201 sur contrôleur).

Solution Assurez-vous que la chaudière est allumée et vérifiez l’état de la connexion OpenTherm.

7. Données techniques

Généralités
Dimensions 80 x 60 x 40 (L x l x h) en mm
Alimentation Via Open	Therm Smart Power ou un adaptateur externe de 5 Vcc (300mA)
Entrée numérique Contact sans potentiel (commutateur)
RF 868,3 MHz, commu	nication sécurisée bidirectionnelle
Conditions ambiantes
Conditions de stockage	Température: -25°C – 60°C
	Humidité relative: 5% - 90%, sans condensation
Conditions de fonctionnement	0°C – 60°C
Portée sans fil La portée de contrôleur à l'intérieur des bâtiments est généralement de 30 mètres. La portée dépend fortement de la situation (voir chapitre 3).
Labels de qualité et conformité aux normes
Labels de qualité et conformité aux normes	RED 2014/53/EU
	Essai de chute: IEC 68-2-32
	Conformité RoHS
	OpenTherm V3.0
Classe de protection IP	20
