Producttype	Communicerende ruimtethermostaat met basisstation
Merk	Remeha
Model	iSense
Afmetingen (basisstation)	80 x 60 x 40 mm (L x B x H)
Gewicht (basisstation)	Ongeveer 200 g
Voeding	Via OpenTherm Smart Power of externe adapter 5 Vdc / 300 mA
RF-frequentie	868,3 MHz
Draadloos bereik	Tot 30 m binnen (afhankelijk van omgeving)
Communicatie	Bidirectionele OpenTherm
Digitale ingang	Droog contact (schakelaar)
Indicator	Groene status-LED (voeding en verbinding)
Bedrijfstemperatuur	0 °C tot 60 °C
Opslagtemperatuur	-25 °C tot 60 °C
Omgevingsvochtigheid	5 % tot 90 % zonder condensatie
Beschermingsgraad	IP20
Normen	RED 2014/53/EU, RoHS, OpenTherm V3.0
Hoofdfuncties	Ketelregeling, foutweergave, beveiligde draadloze verbinding
Reiniging en onderhoud	Gebruik een droge, zachte doek. Gebruik geen vloeibare of schurende producten.
Veiligheid	Houd minstens 1 m afstand van elektromagnetische bronnen
Repareerbaarheid	Neem contact op met een gekwalificeerde installateur. Reserveonderdelen beschikbaar.

Veelgestelde vragen - iSense Remeha

Hoe installeer ik het basisstation?

Plaats het nabij de ketel, op minstens 1 meter van apparaten die elektromagnetische golven uitzenden. Bevestig de basis aan de muur en sluit de OpenTherm-draden (groen) van de ketel aan op de OTm-aansluitingen. Gebruik indien nodig een externe 5V-adapter.

Wat te doen als de status-LED niet brandt?

Controleer of de ketel is ingeschakeld en of het basisstation correct is aangesloten. Als de ketel geen OpenTherm Smart Power ondersteunt, gebruik dan een externe adapter 5 Vdc 300 mA.

Hoe herstel ik de verbinding tussen de thermostaat en het basisstation?

Druk 3 seconden op de verbindingsknop van het basisstation (LED knippert 1 keer/s) en activeer vervolgens de optie 'verbinden' op de thermostaat. De LED knippert elke 4 seconden als de verbinding slaagt.

Wat betekent een LED die één keer knippert?

Voedingsprobleem. Controleer of de ketel is ingeschakeld en of het basisstation goed is aangesloten. Gebruik indien nodig een externe adapter.

Wat betekent een LED die twee keer knippert?

Geen OpenTherm-communicatie gedurende 60 seconden. Controleer of de ketel is ingeschakeld en of de OpenTherm-aansluitingen correct zijn.

Wat betekent een LED die drie keer knippert?

Geen verbinding met de thermostaat. Controleer de status van de thermostaat, probeer de verbinding te herstellen of breng de apparaten dichter bij elkaar door obstakels te verwijderen.

Wat betekent een LED die vier keer knippert?

Geen RF-communicatie gedurende 10 minuten. Probeer de verbinding te herstellen of verwijder obstakels die het RF-signaal kunnen verstoren.

Wat is het bereik van het RF-signaal?

Over het algemeen tot 30 meter binnen, maar dit is sterk afhankelijk van de omgeving (muren, metalen plafonds, spiegels, enz.).

Kan ik een externe adapter gebruiken?

Ja, als de ketel geen OpenTherm Smart Power ondersteunt, gebruik dan een externe adapter 5 Vdc 300 mA (verkrijgbaar als accessoire). Sluit deze aan op de grijze 5 Vdc-aansluiting.

Hoe maak ik het basisstation schoon?

Gebruik een droge, zachte doek. Gebruik geen vloeibare of schurende producten. Dompel het apparaat niet onder in water.

GEBRUIKSAANWIJZING iSense Remeha

Gebruikershandleiding

User Guide

1. Inleiding 4
2. Installatie 5

2.1 Plaats van het basisstation.... 5
2.2 Het basisstation aansluiten.... 7

1. Werkingsprincipe....9
2. Inbedrijfstelling 10
3. Foutmeldingen ....11
4. Problemen en oplossingen.... 13
5. Technische gegevens.... 14

NL

1. Inleiding

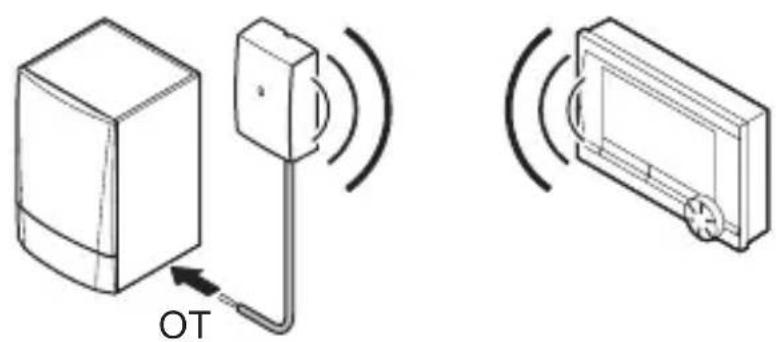

Het iBase RF-basistation is de RF-zender/ontvanger die hoort bij de RF-regelaar. Het basisstation zorgt voor draadloze communicatie tussen de regelaar en de ketel, via OpenTherm. Omdat de communicatie in twee richtingen plaatsvindt, worden zaken als actuele bedrijfsstatus en servicemeldingen op het display van de regelaar weergegeven. Het basisstation wordt bij de ketel geplaatst.

2.1 Plaats van het basisstation

Het basisstation wordt aan de muur in de buurt van de ketel geplaatst. Houd rekening met het volgende:

• Plaats het basisstation zodanig dat de ketel zich niet tussen het basisstation en de regelaar bevindt, dit kan het verbindingssignaal negatief beïnvloeden.
• Plaats het basisstation op minstens 1 meter van apparaten met elektromagnetische emissies, zoals ventilatieboxen, wasmachines, drogers enzovoort.
• Plaats het basisstation zodanig dat de ontvangst goed is. U kunt hiervoor de signaalsterkte indicatie gebruiken in de regelaar. De signaalsterkte is af te lezen via Menu > Informatie.

Over het algemeen is de reikwijdte van de regelaar in gebouwen 30 ter.

Let op!

Dit is slechts een indicatieve waarde! De daadwerkelijke reikwijdte van het RF signaal is in hoge mate afhankelijk van de lokale omgeving. Houdt er rekening mee dat het aantal muren en plafonds, al dan niet voorzien van metaal, de ontvangst (sterk) kan beïnvloeden. Ook andere voorwerpen waarin metaal verwerkt is, kunnen de ontvangst beïnvloeden. Denk hierbij aan, spiegels en ramen met metaalcoating, isolatiefolie, wasdrogers, wasmachines enzovoort.

NL

2.2 Het basisstation aansluiten

R000253-A

1. Maak de behuizing open door de voorkant door middel van een schroevendraaier te ontgrendelen van de bodemplaat.
2. Bevestig de bodemplaat van het basisstation met de bijgeleverde schroeven en pluggen aan de muur (hou ruimte vrij boven het basisstation om de behuizing later weer te kunnen openen).
3. Verbind de OpenTherm-aansluiting van de ketel met de OpenTherm-aansluiting van het basisstation (groen, aangeduid met OTm). Het is

daarbij onbelangrijk welke ader in welk contactpunt van de OpenTherm-aansluiting wordt bevestigd.

1. Sluit eventueel de aansluitdraad voor de digitale ingang aan op de oranje aansluiting, aangeduid met DIGI. Zie de installatie- en servicemanual van de regelaar voor de functies van de digitale ingang.
2. Als de ketel geen OpenTherm Smart Power ondersteunt, moet u een externe voedingsadapter (5 Vdc 300mA) gebruiken. Sluit deze aan op de voedingsaansluiting (grijs, aangeduid met 5Vdc). De voedingsadapter is als accessoire verkrijgbaar.
3. Sluit de behuizing van het basisstation.

Het basisstation is nu aangesloten en klaar voor gebruik. De regelaar wordt automatisch verbonden met het basisstation, zie hoofdstuk 4.

NL

3. Werkingsprincipe

GR Groene status LED

V Verbindingsknop

Groene status-LED

De status-LED geeft informatie over de stroomvoorziening en de RF-verbinding. Foutmeldingen over de stroomvoorziening en de RF-verbinding worden ook via de status-LED gedaan, zie daarvoor hoofdstuk 5.

Verbindingsknop

Deze knop wordt gebruikt om de verbinding tussen het basisstation en de regelaar tot stand te brengen.

Aanduiding status-LED Status
Uit Basisstation heeft geen stroom.
Knippert 1 keer per 4 seconden Basisstation is normaal in werking.
Knippert 1 keer per seconde Basisstation zoekt verbinding met de regelaar.

4. Inbedrijfstelling

Normaal gesproken zijn het basisstation en de regelaar automatisch met elkaar verbonden, dit is door de producent gedaan. Wanneer u echter een van beide onderdelen vervangt, moet de verbinding opnieuw tot stand gebracht worden. Dit doet u als volgt:

1. Open de behuizing van het basisstation.
2. Houd de verbindingsknop op het basisstation gedurende 3 seconden ingedrukt. De status-LED knippert nu 1 keer per seconde.
3. Activeer de optie Verbinding op de regelaar (zie de gebruikershandleiding van de regelaar). De status-LED op het basisstation knippert nu 1 keer per 4 seconden.

4. Controleer op de regelaar of er succesvol een verbinding gemaakt is, zo niet herhaal de procedure.

5. Sluit de behuizing weer.

Het basisstation en de regelaar zijn nu weer met elkaar verbonden.

5. Foutmeldingen

Een foutmelding wordt gegeven door de status-LED. Dit gebeurt volgens het volgende knipperpatroon:

1. Eerst brandt de LED 1 seconde ( ● ●) en is dan 0,5 seconden uit ( ● ).

2. Vervolgens knippert de LED een aantal keren volgens onderstaande tabellen, om de fout aan te duiden.

3. Daarna is de LED minimaal 0,5 seconden uit.

Dit knipperpatroon wordt telkens herhaald.

Foutindicatie Status-LED knippert 1 keer:
Probleem Voedingprobleem
Oplossing Controleer of de ketel aanstaat en het basisstation correct is aangesloten. Wanneer de ketel geen OpenTherm Smart Power ondersteunt sluit dan een externe (5 V DC 300mA) adapter aan.
Foutindicatie	Status-LED knippert 2 keer:
Probleem Er is geen OpenTherm-communicatie gedurende 60 seconden
Oplossing Controleer of de ketel aanstaat en het basisstation correct is aangesloten.

Foutindicatie	Status-LED knippert 3 keer:
Probleem Geen verbinding met regelaar.
Oplossing - Controleer of de regelaar een storing weergeeft of aan staat.- Probeer de verbinding tussen de regelaar en het basisstation opnieuw tot stand te brengen,zie hoofdstuk 4.- Lost dit het probleem niet op, verplaats dan de regelaar of het basisstation of verwijder obstakels die het RF-signaal kunnen storen,zie hoofdstuk 3.
Foutindicatie	Status-LED knippert 4 keer:
Probleem Geen RF-communicatie met regelaar gedurende 10 minuten.
Oplossing - Controleer of de regelaar een storing weergeeft of aan staat.- Probeer de verbinding tussen de regelaar en het basisstation opnieuw tot stand te brengen,zie hoofdstuk 4.- Lost dit het probleem niet op, verplaats dan de regelaar of het basisstation of verwijder obstakels die het RF-signaal kunnen storen,zie hoofdstuk 3.

6. Problemen en oplossingen

Probleem Er is geen verbinding of er kan geen verbinding worden gemaakt met de regelaar.

Oplossing Controleer de status-LED, zie hoofdstuk 5.

Probleem Er is wel RF-verbinding maar geen contact met de ketel (foutcode - F201 op regelaar).

Oplossing Controleer of de ketel aanstaat en controleer de OpenTherm-verbinding.

Algemeen
Afmetingen 80 x 60 x	40 (l x b x h) in mm
Voeding Via OpenTherm	Smart Power of losse 5 Vdc-adapter (300mA)
Digitale ingang Potenti	aalvrij contact (schakelaar)
RF 868,3 MHz, bi-directione beveiligde communicatie
Omgevingscondities
Opslagcondities Temperatuur: -25°C – 60°C
Bedrijfscondities 0°C –	60°C

Draadloos bereik Over	het algemeen is de reikwijdte van de regelaar in gebouwen 30 meter. Het bereik is sterk afhankelijk van de situatie ter plaatse (zie hoofdstuk 3).
Keurmerken en normen
Keurmerken en normen	RED 2014/53/EU
	Drop test: IEC 68-2-32
	RoHS compliant
	OpenTherm V3.0
Beschermingsklasse IP	20
