Caractéristiques	Détails
Type d'appareil	Réfrigérateur
Capacité totale	Variable selon le modèle
Dimensions (HxLxP)	Variable selon le modèle
Classe énergétique	Variable selon le modèle
Système de froid	Froid statique ou ventilé selon le modèle
Fonctionnalités supplémentaires	Zone de fraîcheur, tiroirs à légumes, etc.
Utilisation	Conçu pour conserver les aliments au frais
Entretien	Dégivrage manuel ou automatique selon le modèle
Réparation	Service après-vente recommandé pour les réparations
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Variable selon le modèle
Informations générales	V-ZUG est une marque reconnue pour sa qualité et son innovation

FOIRE AUX QUESTIONS - Futura V-ZUG

Pourquoi mon réfrigérateur V-ZUG Futura ne refroidit-il pas?

Vérifiez si le réfrigérateur est correctement branché et si le thermostat est réglé à la bonne température. Assurez-vous également que les ventilations ne sont pas obstruées.

Comment dégivrer mon réfrigérateur V-ZUG Futura?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Placez des serviettes pour absorber l'eau qui s'écoule. Une fois le givre fondu, nettoyez l'intérieur avant de rebrancher l'appareil.

Quel est le niveau sonore normal d'un réfrigérateur V-ZUG Futura?

Le niveau sonore normal est d'environ 37 à 42 dB. Si le bruit est plus fort, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le réfrigérateur.

Comment nettoyer l'intérieur de mon réfrigérateur V-ZUG Futura?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Que faire si la lumière intérieure ne s'allume pas?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte se ferme correctement, car cela peut affecter l'éclairage.

Comment régler la température de mon réfrigérateur V-ZUG Futura?

Accédez au panneau de contrôle et utilisez les boutons pour ajuster la température. La température idéale pour le réfrigérateur est d'environ 4°C.

Mon réfrigérateur V-ZUG Futura émet-il une odeur désagréable, que faire?

Vérifiez les aliments pour tout produit périmé ou avarié. Nettoyez les étagères et le fond du réfrigérateur avec un mélange de vinaigre et d'eau pour éliminer les odeurs.

Comment savoir si mon réfrigérateur V-ZUG Futura est en mode économie d'énergie?

Vérifiez le panneau de contrôle pour les indicateurs de mode. En mode économie d'énergie, la température peut être légèrement augmentée pour réduire la consommation électrique.

Que faire si mon réfrigérateur V-ZUG Futura ne se met pas en marche?

Vérifiez la prise de courant et le fusible. Assurez-vous que la porte est bien fermée et attendez quelques minutes pour voir si l'appareil redémarre.

Comment ajuster les étagères de mon réfrigérateur V-ZUG Futura?

Pour ajuster les étagères, retirez-les doucement en les soulevant et en les déplaçant vers le haut ou le bas selon vos besoins. Assurez-vous qu'elles sont bien en place après les ajustements.

MODE D'EMPLOI Futura V-ZUG

Nous vous remercions d'avoir porté votre choix sur l'un de nos produits. Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour lire attentivement ce mode d'emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement. Veuillez tenir compte des conseils de sécurité.

Cara cliente V-ZUG, caro cliente V-ZUG

Le présent mode d'emploi est valable pour les modèles suivants

Type No de modèle Système de mesure
Futura 887/888/909/910	SMS 55/Euro 60

Le numéro de modèle correspond aux 3 premiers chiffres figurant sur la plaque signalétique

Campo di validità

13 Instructions de sécurité et avertissements

14 Elément de commande et de contrôlé

15 Congélation

15 Contre-porte

16 Dégivrage

17 Compartiment réfrigérant

17 Nettoyage

17 Conseils

19 Remplacement DEL

19 Pannes

19 Garantie

20 Bruits de fonctionnement

21 Encastrement / cotes

Sommario

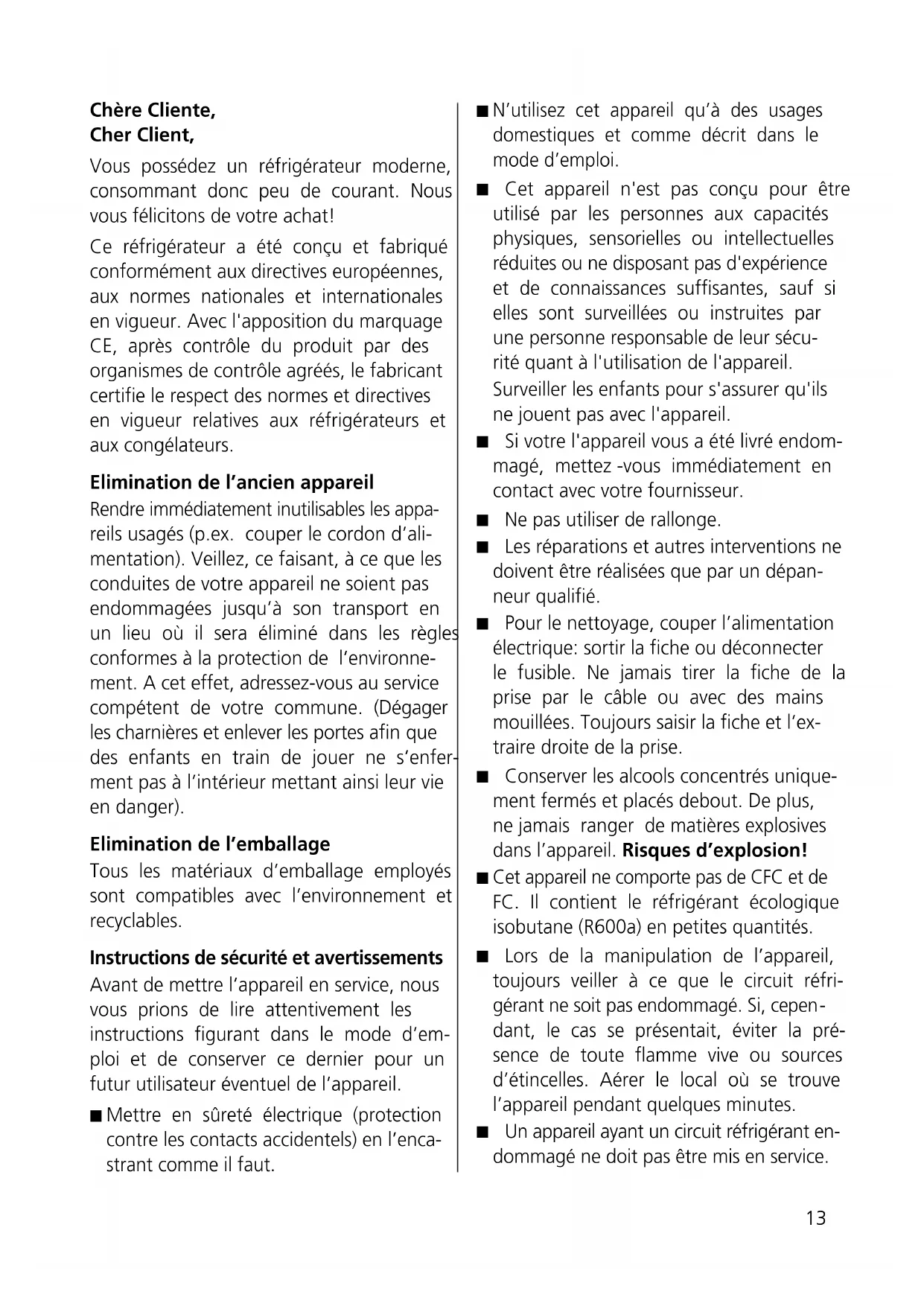

Vous possédez un réfrigérateur moderne, consommant donc peu de courant. Nous vous félicitons de votre achat!

Ce réfrigérateur a été conçu et fabriqué conformément aux directives européennes, aux normes nationales et internationales en vigueur. Avec l'apposition du marquage CE, après contrôle du produit par des organismes de contrôle agréés, le fabricant certifie le respect des normes et directives en vigueur relatives aux réfrigérateurs et aux congélateurs.

Elimination de l'ancien appareil

Rendre immédiatement inutilisables les appareils usagés (p.ex. couper le cordon d'alimentation). Veillez, ce faisant, à ce que les conduites de votre appareil ne soient pas endommagées jusqu'à son transport en un lieu où il sera éliminé dans les règles conformes à la protection de l'environnement. A cet effet, adressez-vous au service compétent de votre commune. (Dégager les charnières et enlever les portes afin que des enfants en train de jouer ne s'enferment pas à l'intérieur mettant ainsi leur vie en danger).

Elimination de l'emballage

Tous les matériaux d'emballage employés sont compatibles avec l'environnement et recyclables.

Instructions de sécurité et avertissements

Avant de mettre l'appareil en service, nous vous prions de lire attentivement les instructions figurant dans le mode d'emploi et de conserver ce dernier pour un futur utilisateur éventuel de l'appareil.

■ Mettre en sûreté électrique (protection contre les contacts accidentels) en l'encastrant comme il faut.

■ N'utilisez cet appareil qu'à des usages domestiques et comme décrit dans le mode d'emploi.
- Cet appareil n'est pas conçu pour être utilisé par les personnes aux capacités physiques, sensorielles ou intellectuelles réduites ou ne disposant pas d'expérience et de connaissances suffisantes, sauf si elles sont surveillées ou instruites par une personne responsable de leur sécurité quant à l'utilisation de l'appareil. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
■ Si votre l'appareil vous a été livré endommagé, mettez -vous immédiatement en contact avec votre fournisseur.
■ Ne pas utiliser de rallonge.
■ Les réparations et autres interventions ne doivent être réalisées que par un dépanneur qualifié.
■ Pour le nettoyage, couper l'alimentation électrique: sortir la fiche ou déconnecter le fusible. Ne jamais tirer la fiche de la prise par le câble ou avec des mains mouillées. Toujours saisir la fiche et l'extraire droite de la prise.
■ Conserver les alcools concentrés uniquement fermés et placés debout. De plus, ne jamais ranger de matières explosives dans l'appareil. Risques d'explosion!
■ Cet appareil ne comporte pas de CFC et de FC. Il contient le réfrigérant écologique isobutane (R600a) en petites quantités.
■ Lors de la manipulation de l'appareil, toujours veiller à ce que le circuit réfrigérant ne soit pas endommagé. Si, cependant, le cas se présentait, éviter la présence de toute flamme vive ou sources d'étincelles. Aérer le local où se trouve l'appareil pendant quelques minutes.
■ Un appareil ayant un circuit réfrigérant endommagé ne doit pas être mis en service.

En montage encastré, il faut veiller à ce que les orifices d'admission et de sortie d'air ne soient pas obstrués ou recouverts.
■ Pour accélérer le dégivrage, aucun moyen mécanique ou artificiels autres que ceux recommandés ne doivent être employés.
Si l'appareil est utilisé à d'autres usages que ceux pour lesquels il a été prévu, manipulé ou réparé de manière impropre et incompétente, toute responsabilité sera déclinée en cas de dommages éventuels consécutifs.
Si le câble de raccordement de cet appareil est endommagé, il doit être remplacé par le fabricant ou son service après-vente, ou par un technicien qualifié, pour éviter tout danger.
■ Remarque importante: ne pas utiliser d'appareils électriques dans le compartiment destiné aux produits alimentaires.

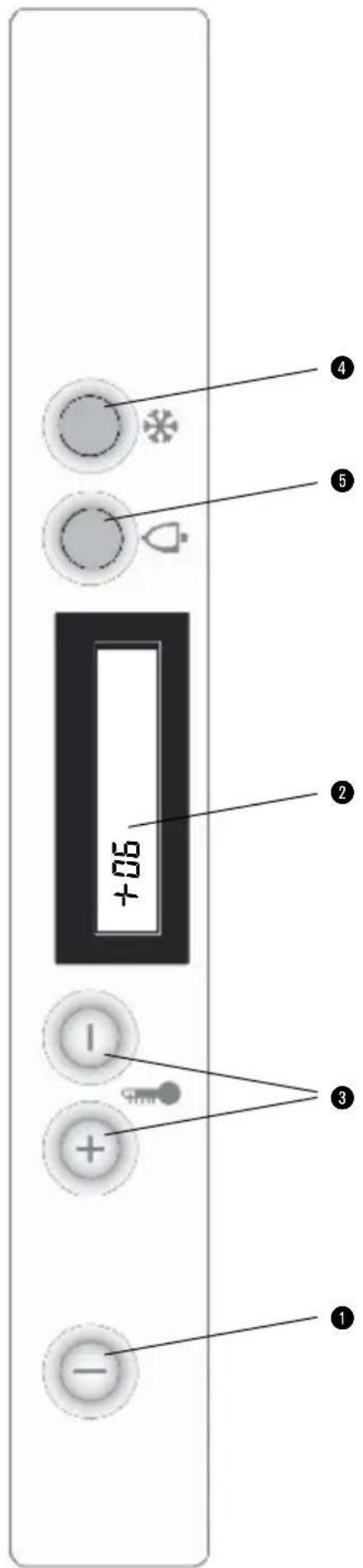

Eléments de commande et de contrôle

Tout l'appareil: En/Hors.

Sécurité enfants: la trouche doit être pressée pendant 3 secondes au moins.

②Indication de température:

Indication de la valeur moyenne de température des 40 dernières minutes.

③Réglage de la température:

Au moyen de deux touches:

touche +, plus chaud, touche -, plus froid.

④Touche refroidissement rapide:

appuyer la touche 3 sec. L'appareil refroidit le compartiment supérieur à 2 °C pendant 36 h puis automatiquement é la température réglée.

Après 2 minutes, éclairage clignotant à l'intervalle de 15 sec., pour stopper appuyer un bouton quelconque.

Après 3 minutes, éclairage clignotant à l'intervalle de 5 sec., pour stopper appuyer un bouton quelconque.

Après 4 minutes, éclairage clignotant à l'intervalle d'1 sec., pour stopper appuyer un bouton quelconque.

Après 10 minutes, alarme acoustique. pour stopper le signal acoustique appuyer le touche d'acquittement alarme. Durée 3 minutes, répétion après 30 minutes.

Congélation

■ Seules des aliments fraîches conviennent à la congélation.
Pour éviter que la température des aliments déjà surgelés s'élève trop, ne con-geler que de petites quantités à la fois et activer la touche refroidissement rapide (voir éléments de commande et de contrôle). Il est possible de congeler dans chacun des bacs. La quantité maximale (8 kg) devrait être congelée dans le bac supérieur. Pour congeler la quantité maximale, activer la touche refroidissement rapide 12 h avant de mettre les aliments à congeler. Laisser la température en position normale env. 5 °C. Il est préférable de n'emballer que par petites portions.

■ Les aliments à congeler ne doivent pas entrer en contact avec celles déjà surgelées. Les produits alimentaires décongelés ne doivent pas être recongelés, car ils risquent de s'altérer.

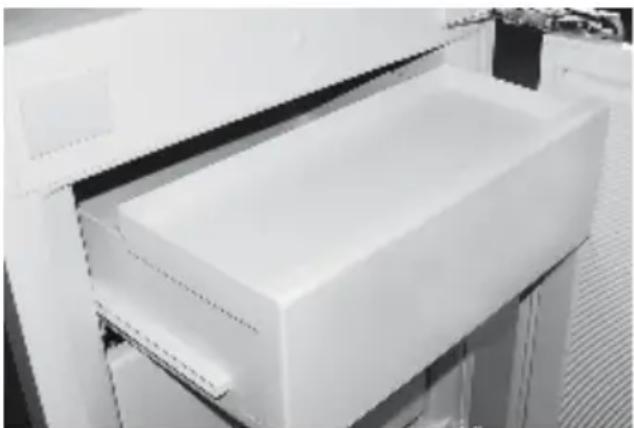

Plateau de congélation

Le plateau de congélation (figure 2), permet de conserver des fruits (baies), des herbes et des légumes pour les garnitures. Déposer sans serrer les produits sur le plateau de congélation. Veiller à ce que les fruits ne collent pas ensemble. Ils gardent ainsi largement leur forme. Après 10 à 12 heures, transvaser dans un sachet ou un récipient et déposer dans un bac de congélation. Pour dégeler, déposer de nouveau les produits les uns près des autres sans les serrer.

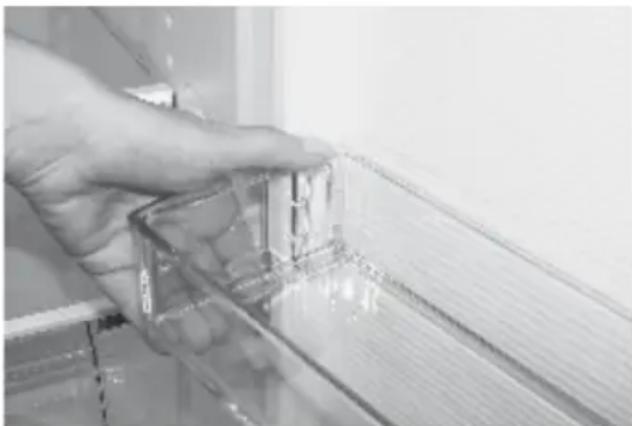

Les balconets (figure ③) de la contre-porte sont facilement amovibles et insérables: presser d'abord vers le haut et tirer, puis insérer dans l'ordre inverse.

Le compartiment réfrigérant dégivre automatiquement. La glace qui se forme sur la paroi arrière est fondue (env.1x par jour, voir aussi conseils). L'eau de dégivrage s'écoule alors par l'orifice d'évacuation (figure 4) et s'évapore dans le bac placé à l'extérieur de l'appareil.

Maintenir le canal collecteur et le trou d'évacuation bien propres de manière à ce que l'eau de dégivrage puisse s'écouler sans encombre. Nettoyer le trou d'évacuation avec le nettoyeur vert se trouvant dedans par des mouvements verticaux et rotatifs.

Dégivrer le compartiment de congélation lorsqu'une épaisse couche de glace s'est formée. Cette couche entrave la congélation des aliments. Pendant le dégivrage, entreposer les produits surgelés dans un endroit aussi froid que possible en les isolant bien à l'aide, p.ex. de papier journal.

• déclencher l'appareil au moyen de la touche principale.
  – Tirer le canal d'évacuation (figure 5).
• Placer un bac de récupération de l'eau de dégivrage sous le canal d'évacuation (figure 6).
  – Laisser la porte ouverte.

Le dégivrage peut être sensiblement accéléré en plaçant un récipient contenant de l'eau chaude dans le compartiment de congélation. Attention: ne jamais utiliser d'objets pointus pour détacher la glace ou les matières prises dans celle-ci. Ne pas employer d'appareils de chauffage électriques ou de flammes vives pour dégivrer.

• Après le dégivrage, nettoyer et bien sécher l'intérieur.
• enclencher l'appareil au moyen de la touche principale.

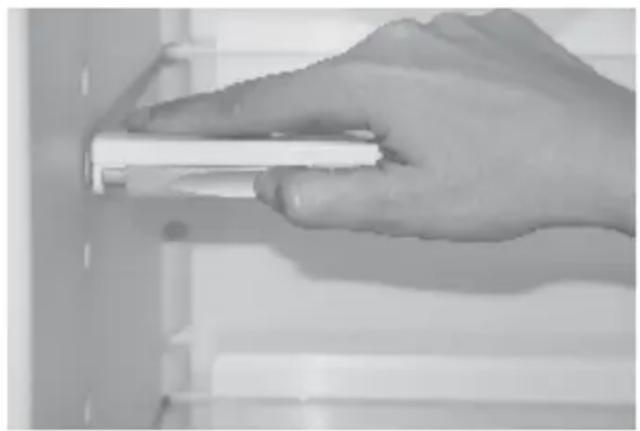

Compartiment réfrigérant

Les étagères en verre incassable sont réglables individuellement en hauteur. Tirer les deux taquets à fond vers l'intérieur (fig.

⑦a) et pour fixer les tourner en bas vers l'arrière (fig. ⑦b). Tirer la plaque de verre du guidage arrière et la replacer en sens inverse à la position souhaitée. La surface de rangement subdivisée permet de conserver en position verticale des récipients de grande hauteur.

L'appareil doit être maintenu bien propre pour une conservation hygiénique des aliments. Le nettoyer de temps en temps avec de l'eau savonneuse peu concentrée et le sécher. Il est recommandé de le frotter occasionnellement avec de l'eau vinaigrée pour enlever les odeurs. En nettoyant les joints de porte, on évite qu'ils se collent sur la carcasse et se détériorent en conséquence. Ne pas employer de détersifs abrasifs ou de chiffons rugueux susceptibles de provoquer des égratignures. Nettoyer les joints de porte à l'aide d'une brosse ou d'un pinceau souple. Si l'appareil n'est pas utilisé pendant une période prolongée, déclencher l'appareil au moyen de la touche principale. Le vider, dégivrer, nettoyer et laisser ouvertes les portes du compartiment réfrigérant et du compartiment congélateur.

• Nettoyer les éléments de commande et de contrôle seulement aven un chiffon humide.
• Veiller, autant que possible, à ce que de l'eau de nettoyage ne s'écoule pas dans le bac collecteur par le trou d'évacuation.
• Avant la mise en service, veiller à ce que l'appareil et les joints des portes du compartiment réfrigérant et du congélateur soient complètement secs.

Conseils

Tenir compte des points suivants lors de l'utilisation de votre nouvel appareil:

• Installer l'appareil autant que possible loin de corps de chauffe, tuyaux de chauffage ou conduites de fumée et du rayonnement direct du soleil.
  ■ Un appareil nouvellement mis en service a besoin d'env. 15 heures (avec des aliments) pour atteindre les températures normales de service.

• Maintenir la porte de l'appareil ouverte aussi brièvement que possible. Lors d'ouvertures dépassant 2 minutes, l'éclairage commence à clignoter. S'assurer en fermant que la porte soit partout bien hermétique. Les charnières autorabattantes assistent l'opération.
  La durée de refroidissement des boissons et autres aliments depuis la température ambiante à celle de réfrigération peut demander jusqu'à 6 heures. Plus de aliments chaudes sont entreposées, plus cette durée se prolonge.
  ■ Le réglage du sélecteur de température n'a aucune influence sur la vitesse de refroidissement, mais uniquement sur le niveau de température.
  ■ Laisser reforidir les aliments chaudes ou même brûlantes à l'extérieur l'appareil.
  ■ Le stockage de marchandises dégageant de l'humidité peut entraîner la formation d'eau de condensation sur les étagères en verre.

• La commande électronique ne dégivre le compartiment réfrigérant qu'environ une fois par jour. Souvent une couche de glace est visible sur la face arrière du compartiment réfrigérant – ceci est donc normal.
  ■ Veiller à ce que les aliments réfrigérées ne touchent pas la paroi arrière du compartiment réfrigérant de manière à ce qu'elles ne gèlent pas au contact celle-ci et que lors du dégivrage, l'eau ne soit pas dérivée dans le compartiment.

■ Lors du rangement, veiller à ce que:
- Les huiles et graisses n'entrent pas en contact avec les pièces en plastique et le joint de la porte.
- Dans le compartiment réfrigérant, les zones les plus froides se trouvent, pour toutes les positions du sélecteur de température, près de la paroi arrière et au dessus de l'étagère en verre inférieure. En conséquence, mettre les aliments sensibles sur l'étagère inférieure.

■ Exemple de rangement:

• Surgeler et entreposer les aliments alimentaires, préparer les glaçons dans le congélateur.
• Placer sur les étagères de haut en bas, pâtisseries, repas préparés, produits laitiers, viandes et charcuterie.
• Dans les balconets de haut en bas: beurre et fromages, tubes, petites boîtes et œufs, grandes bouteilles.
• Dans les bacs à légumes: légumes, fruits et salades.

Changement de l'éclairage

Couper l'alimentation électrique: sortir la fiche ou déconnecter le fusible.

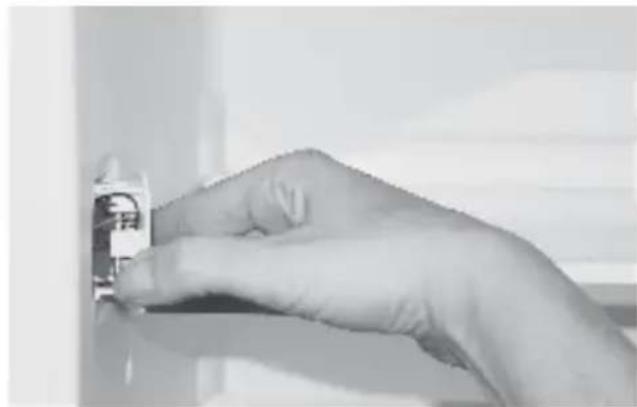

Décliquer l'éclairage par DEL (figure 8). Desserrer le cavalier de l'éclairage (figure 9). Remettre le nouvel éclairage dans le sens contraire.

Remarque: Utiliser uniquement des DEL d'origine!

Le parfait fonctionnement de l'appareil a été vérifié avant sa livraison. En cas de panne, s'adresser au point de service le plus proche en indiquant le numéro de modèle et la défaillance constatée.

Des pannes peuvent également survenir à la suite de déclenchements de coupe-circuits électriques. On remédie facilement au dommage en réactivant le coupe-circuit concerné.

Défaut de fonction d'une sonde:

- message d'erreur F1 à gauche de l'affichage = sonde temperature frigo défectueuse

- message d'erreur F7 à droite de l'affichage = sonde temperature environnement défectueuse

Garantie

Nous vous accordons la garantie à l'utilisateur dès la date de livraison de l'appareil.

Toute défaillance survenant pendant cette période malgré une utilisation conforme aux instructions du mode d'emploi et due à un défaut de matériel ou de fabrication, sera réparée gratuitement dans le cadre de cette garantie par le service après-vente.

Ne sont pas couverts par la garantie:

- DEL defectueux

- bris de plaques en verre et de pièces en plastique

- pannes dues à la non observation du mode d'emploi ou usage inapproprié

– demandes de dédommagement dépassant nos prestations de garantie

- appareils réparés par des tiers.

Bruits de fonctionnement

Bruits tout à fait normaux

C'est un compresseur (groupe frigorifique) qui permet la réfrigération. Le compresseur pompe le fluide réfrigérant et le fait passer dans le système de réfrigération. Cela provoque des bruits de fonctionnement. Même lorsque le compresseur est au repos, les bruits dus aux différences de pression et de température sont inévitable.

Cet appareil ultramoderne est équipé d'un compresseur silencieux et d'un circuit frigorifique dont le niveau sonore a été optimisé.

Il est toutefois impossible d'éviter complètement certains bruits et leur volume sonore dépend de la taille de l'appareil.

Dès que le compresseur se met en marche, c'est à ce moment-là que les bruits de fonctionnement sont le plus audibles. Ils diminuent d'intensité au fur et à mesure.

Bruits anormaux

Les bruits insolites tiennent la plupart du temps au fait que l'appareil n'est pas correctement installé.

L'appareil doit être installé ou encastré sur une surface plane et être stable.

Les tuyaux ne doivent en aucun cas toucher un mur ou d'autres meubles.

Les tuyaux ne doivent pas non plus s'entre-toucher.

On perçoit plus les bruits de fonctionnement normaux dans les cuisines ouvertes ou lorsque les appareils sont encastrés dans une séparation de pièce. Il ne s'agit pas là d'un défaut de l'appareil, mais d'un problème d'architecture.

Bruit Cause Remarque

Ronflement Groupe frigorifique		Bruit normal du groupe frigorifique en marche, le volume dépend de la taille de l'appareil
Ronronnement	Ventilateur	Bruit de fonctionnement normal dû à la ventilation
Gargouillement Glougous Bruit de liquide	Cycle frigorifique	Bruit de fonctionnement normal dû à la circulation du fluide réfrigérant dans le circuit frigorifique
Sifflement	Cycle frigorifique	Bruit de fonctionnement normal dû à l'injection du fluide réfrigérant dans l'évaporateur
Déclic	Thermostat	Bruit normal de mise en route du thermostat électromécanique ou d'une soupape magnétique
Cliquetis	Clayettes, bacs, balconnets, chargement, etc.	Fixer les éléments intérieurs ou éviter qu'ils se touchent
Craquement	Habillage du réfrigérateur	Tensions et allongements normaux des matériaux, p. ex., des matières plastiques, de l'isolation, dus à la température

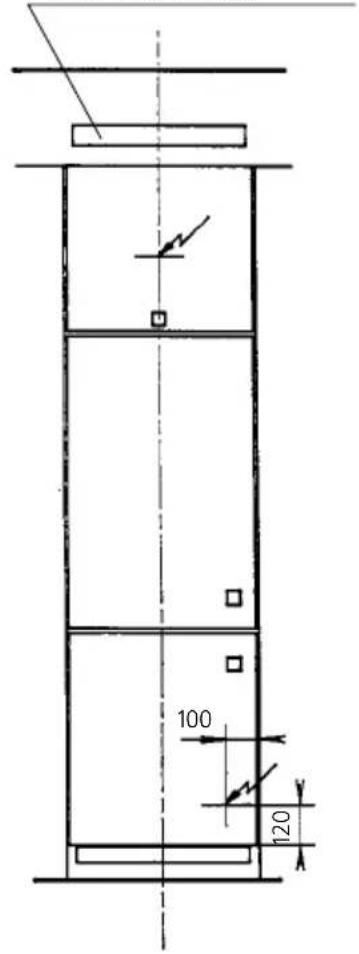

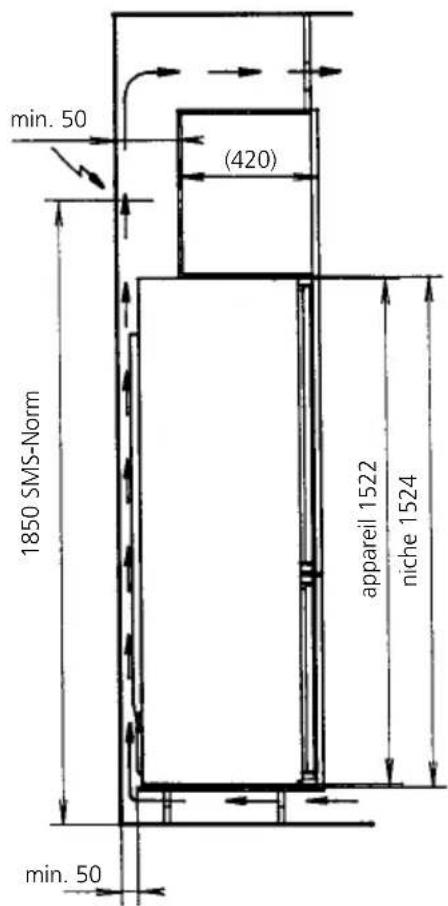

Réfrigérateur à encastrer nische SMS 12/6 (1524mm)

Les caractéristiques de performance sont également assurées pour les niches de profondeur 550

Si la prise de courant n'est plus accessible après l'encastrement de l'appareil, il faut prévoir un organe de coupure sur l'installation. Comme organe de coupure sont admis les interrupteurs avec une distance de contacts d'au moins 3 mm, les fusibles, les disjoncteurs automatiques et les contacteurs.

Section d'aération en haut et en bas min. 200 cm²

100 120

min. 50 (420) 1850 SMS-Norm apparell 1522 niche 1524 min. 50

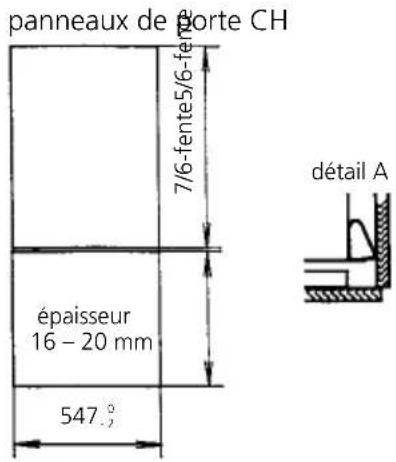

panneaux de borte CH 7/6-fente5/6-fente épaisseur 16 - 20 mm 547° détail A

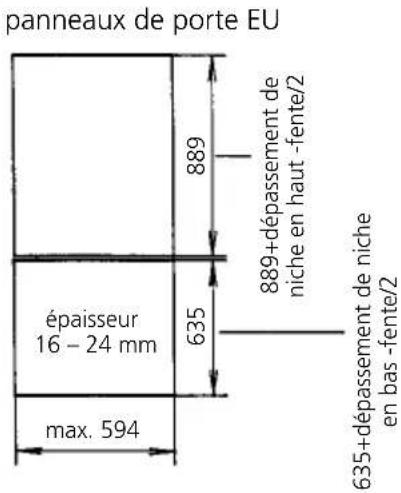

panneaux de porte EU 889 889+dépassement de niche en haut -fente/2 épaisseur 16 - 24 mm 635 max. 594 635+dépassement de niche en bas -fente/2

intégré CH appareil 570 niche 605 appareil 548 niche 550 100° 105° 100° 555

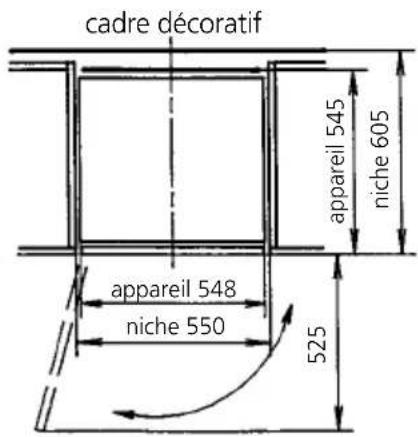

cadre décoratif appareil 548 niche 550 525 appareil 545 niche 605

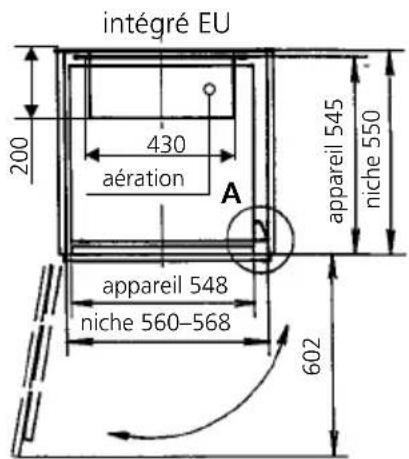

intégré EU 200 430 aération A appareil 548 niche 560-568 602 appareil 545 niche 550

Stimata cliente, stimato cliente

Si vous devez nous contacter suite à un dérangement de fonctionnement ou pour passer une commande, veuillez toujours nous indiquer le numéro de fabrication (FN) et la désignation du modèle de votre appareil. Inscrivez ces indications ci-dessous, ainsi que sur l'autocollant de service fourni avec l'appareil. Placez cet autocollant à un endroit bien visible ou dans votre répertoire téléphonique.

lierappA NF

Ces indications figurent sur le certificat de garantie, sur la facture originale, ainsi que sur la plaque signalétique de votre appareil.

Ouvrez la porte de l'appareil.

- La plaque signalétique se trouve sur le coté intérieur à droite.

En cas de perturbations de fonctionnement, vous pouvez contacter le Centre de service de V-ZUG SA le plus proche au numéro de téléphone gratuit 0800 850 850.

Questions, commandes, contrat d'entretien

Pour les questions et les problèmes d'ordre administratif ou technique ainsi que pour la commande de pièces de rechange et d'accessoires, veuillez vous adresser directement à l'établissement principal à Zug, tél. [phone].

Pour assurer l'entretien de tous nos produits, vous avez la possibilité de conclure un contrat d'entretien au terme de l'année de garantie. Sur demande, nous vous enverrons avec plaisir les documents correspondants.
