MANUALE UTENTE Futura V-ZUG

Istruzioni per l'uso

Vi ringraziamo per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il suo uso è molto semplice. E' tuttavia necessario che vi prendiate il tempo per leggere queste istruzioni per l'uso che vi permetteranno di comprendere meglio l'apparecchio e di utilizzarlo in modo ottimale e senza problemi. Vi preghiamo di attenervi alle osservazioni sulla sicurezza.

Dear V-ZUG Customer

Queste istruzioni per l'uso riguardano i seguenti modelli

Typo Modello n	°	Systema di misura
Futura 887/888/909/910 SMS 55/Euro 60

Il numero del modello corrisponde alle prime 3 cifre sulla targhetta dei dati

Validity

Istruzioni per l'uso

22 Introduzione

22 Norme di sicurezza e avvertenze

23 Elementi di comando e di controllo

24 Congelamento

24 Retroporta

25 Scongelamento

26 Vano frigorifero

26 Pulizia

26 Consigli

27 Sostituzione della lampadina

28 Guasti

28 Garanzia

29 Rumori di funzionamento

30 Installazione / dimensioni

Contents

Position normale: 5 °C

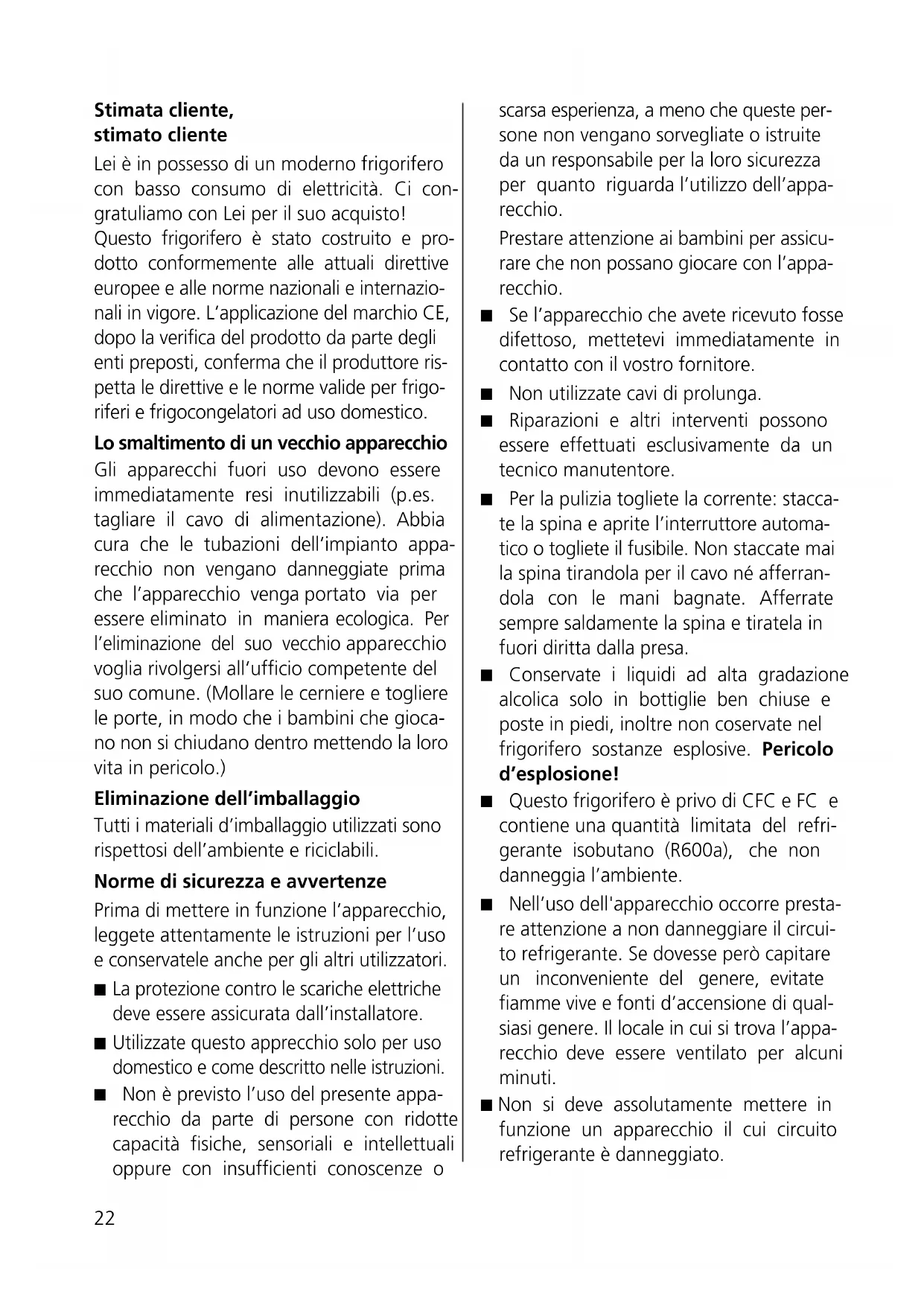

Lei è in possesso di un moderno frigorifero con basso consumo di elettricità. Ci congratuliamo con Lei per il suo acquisto!

Questo frigorifero è stato costruito e prodotto conformemente alle attuali direttive europee e alle norme nazionali e internazionali in vigore. L'applicazione del marchio CE, dopo la verifica del prodotto da parte degli enti preposti, conferma che il produttore rispetta le direttive e le norme valide per frigoriferi e frigocongelatori ad uso domestico.

Lo smaltimento di un vecchio apparecchio

Gli apparecchi fuori uso devono essere immediatamente resi inutilizzabili (p.es. tagliare il cavo di alimentazione). Abbia cura che le tubazioni dell'impianto apparecchio non vengano danneggiate prima che l'apparecchio venga portato via per essere eliminato in maniera ecologica. Per l'eliminazione del suo vecchio apparecchio voglia rivolgersi all'ufficio competente del suo comune. (Mollare le cerniere e togliere le porte, in modo che i bambini che giocano non si chiudano dentro mettendo la loro vita in pericolo.)

Eliminazione dell'imballaggio

Tutti i materiali d'imballaggio utilizzati sono rispettosi dell'ambiente e riciclabili.

Norme di sicurezza e avvertenze

Prima di mettere in funzione l'apparecchio, leggete attentamente le istruzioni per l'uso e conservatele anche per gli altri utilizzatori.

■ La protezione contro le scariche elettriche deve essere assicurata dall'installatore.
■ Utilizzate questo apprecchio solo per uso domestico e come descritto nelle istruzioni.
Non è previsto l'uso del presente apparecchio da parte di persone con ridotte capacità fisiche, sensoriali e intellettuali oppure con insufficienti conoscenze o

scarsa esperienza, a meno che queste persone non vengano sorvegliate o istruite da un responsabile per la loro sicurezza per quanto riguarda l'utilizzo dell'apparecchio.

Prestare attenzione ai bambini per assicurare che non possano giocare con l'apparecchio.

Se l'apparecchio che avete ricevuto fosse difettoso, mettetevi immediatamente in contatto con il vostro fornitore.
■ Non utilizzate cavi di prolunga.
- Riparazioni e altri interventi possono essere effettuati esclusivamente da un tecnico manutentore.
■ Per la pulizia togliete la corrente: staccate la spina e aprite l'interruttore automatico o togliete il fusibile. Non staccate mai la spina tirandola per il cavo né afferrandola con le mani bagnate. Afferrate sempre saldamente la spina e tiratela in fuori diritta dalla presa.
■ Conservate i liquidi ad alta gradazione alcolica solo in bottiglie ben chiuse e poste in piedi, inoltre non coservate nel frigorifero sostanze esplosive. Pericolo d'esplosione!
■ Questo frigorifero è privo di CFC e FC e contiene una quantità limitata del refrigerante isobutano (R600a), che non danneggia l'ambiente.
Nell'uso dell'apparecchio occorre prestare attenzione a non danneggiare il circuito refrigerante. Se dovesse però capitare un inconveniente del genere, evitate fiamme vive e fonti d'accensione di qualsiasi genere. Il locale in cui si trova l'apparecchio deve essere ventilato per alcuni minuti.
■ Non si deve assolutamente mettere in funzione un apparecchio il cui circuito refrigerante è danneggiato.

Se l'apparecchio è incassato, bisogna fare attenzione a non coprire né chiudere le aperture di entrata e di uscita dell'aria di ventilazione.
■ Per accelerare lo sbrinamento non si devono utilizzare mezzi meccanici o artificiali di qualsiasi genere, diversi da quelli consigliati.
Se l'apparecchio viene adibito a uno scopo improprio, usato nel modo sbagliato o non è riparato a regola d'arte, si declina qualsiasi responsabilità per gli eventuali danni. In un caso del genere decadono la garanzia e qualsiasi pretesa di responsabilità.
■ Nel caso il cavo di collegamento di questo apparecchio dovesse essere danneggia-to, deve essere sostituito dal fabbricante, o dal suo servizio assistenza clienti o da una persona adeguatamente qualificata, per evitare pericoli.
■ Avvertimento. Non usare apparecchi elettrici all'interno del deposito di derrate alimentari.

Elementi di comando e di controllo

①Interrutore generale Acceso / Spento: Intero apparecchio: Acceso / Spento. Sicura per bambini: Il tasto deve essere azionato per minimo 3 secondi.
② Indicazione temperature: Indicazione del valore medio di temperatura degli ultimi 40 minuti.
③Regolazione della temperatura: Mediante 2 tasti. Tasto + più caldo, tasto – più freddo. Posizione normale: 5 °C
4 Tasto raffreddamento veloce: Premere il tasto 3 sec. Il frigorifero viene raffreddato all'interno nel giro di 36 ore a 2 °C e in seguito automaticamente in base alla temperatura impostata.

⑤Allarme porta aperta della cella:

Dopo 2 minuti: Lampeggio della lampadina con un intervallo di 15 secondi, disattivare il lampeggio premendo un tasto qualsiasi.

Dopo 3 minuti: Lampeggio della lampadina con un intervallo di 5 secondi, disattivare il lampeggio premendo un tasto qualsiasi.

Dopo 4 minuti: Lampeggio della lampadina con un intervallo di 1 secondo, disattivare il lampeggio premendo un tasto qualsiasi.

Dopo 10 minuti, allarme acustico. Disattivarlo premendo il tasto allarme Durata 3 minuti, ripetizione dopo 30 minuti.

Congelamento

■ Solo gli alimenti freschi sono adatti per il congelamento.
Per evitare che la temperatura dei cibi già congelati aumenti troppo, congelare volta per volta solo piccole quantità e attivare il tasto «raffreddamento veloce» (vedi elementi di comando e di controllo). Si può congelare in tutte le vaschette. La quantità massima (8kg) dovrebbe venire congelata nella vaschetta superiore. Per congelare la quantità massima, attivare il tasto raffreddamento veloce 12 ore prima di mettere gli alimenti a congelare. Lasciare la temperatura nella posizione normale ca 5°C. E consigliabile preparare solo delle piccole porzioni.
Gli alimenti da congelare non devono essere messi a contatto con quelli già congelati. Alimenti che sono già stati congelati non devono essere congelati di nuovo, perché possono deperire.

Bacinella di congelamento

Con la bacinella di congelamento (figura ②) potete congelare delicatamente frutti (bacche), erbe aromatiche e verdure per guarnizioni. Distribuite nella bacinella i prodotti da congelare. Fate attenzione che i frutti non si attacchino l'uno all'altro e possano mantenere così ampiamente la loro forma. Dopo 10 – 12 ore trasferire i prodotti in buste od in contenitori e conservarli in un vaschetto. Per sbrinare i surgelati, disporli affiancati e ben allargati.

Gli scaffaletti (figura ③) della retroporta possono essere facilmente estratti e reinseriti. Premere prima verso in alto e tirare fuori ed inserirli in ordine inverso.

Il vano frigorifero si sbrina in modo completamente automatico. Il ghiaccio formatosi sulla parete posteriore si scioglie (ca. 1 x al giorno, vedi anche consigli). L'acqua fuoriesce dal foro di scarico (figura ④) ed evapora nella vaschetta esterna del'apparecchio.

Abbiate cura di mantenere sempre puliti il canale di raccolta e il foro di scarico, in modo che l'acqua di sbrinamento possa scorrere via liberamente. Pulire il foro di scarico con il raschietto verde contenuto con movimenti verticali e rotativi.

Sbrinare il reparto congelatore quando si è formato troppo ghiaccio. Se il ghiaccio è eccessivamente spesso, impedisce il passaggio del freddo ai cibi congelati. Durante il periodo di sbrinamento conservare i cibi congelati il più possibile al freddo e isolati, p.es. avvolgerli in giornali.

• Mettere l'interruttore generale nella posizione «off».
• Tirare lo scarico dell'acqua scongelata (figura 5).
• Il raccoglitore dell'acqua deve venire deposto sotto lo scarico dell'acqua scongelata (figura 6).
  – Lasciare aperta la porta.

Lo sbrinamento può essere notevolmente accelerato mettendo nel vano congelatore un recipiente pieno con acqua calda. Attenzione: non utilizzate oggetti appuntiti per staccare il ghiaccio o altre incrostazioni gelate. Non usate stufette elettriche né fiamme vive per lo sbrinamento.

• Dopo lo sbrinamento, pulire e asciugare bene l'interno del congelatore.
• Rimettere l'interruttore generale nella posizione «on»

Le lastre di vetro infrangibili sono regolabili individualmente nell'altezza. Tirare le linguette in dentro (fig. ⑦a) e per fissarle girare in baso verso dietro (fig ⑦b). Tirare fuori il ripiano di vetro dalla guida posteriore e rimetterlo all'inverso nella posizione scelta. La superficie d'appoggio divisibile permette la conservazione in verticale di contenitori grandi.

Per conservare igienicamente gli alimenti bisogna mantenere pulito l'apparecchio. Il vano frigorifero va lavato di tanto in tanto con acqua a cui è stato aggiunto un deter- sivo delicato. Passando di tanto in tanto l'interno con acqua e aceto si evitano i cattivi odori e quindi è un'operazione raccomandata. Mantenendo pulite la guar- nizioni delle porte si evita che si incollino e vengano danneggiate. Evitare assoluta- mente detersivi o panni abrasivi. Pulire le guarnizioni della porta con una spazzola morbida o un pennello. Se l'apparecchio non viene utilizzato per lungo tempo, met- tere l'interruttore generale nella posizione «off». Svuotare l'apparecchio, sbrinarlo, pulirlo e lasciare aperte le porte del vano e del vano congelatore.

• Pulire gli elementi di comando e di controllo solo con uno straccio umido.
• Abbiate cura che possibilmente l'acqua di lavaggio non vada a finire nella vaschetta di evaporazione attraverso il foro di scarico.
• Prima della messa in servizio l'apparecchio e le guarnizioni del vano e del congelatore devono essere completamente asciutte.

Consigli

Utilizzando il nuovo apparecchio bisogna osservare i punti seguenti:

■ Evitare di installare l'apparecchio vicino a caloriferi, radiatori o cappe aspiranti. Ripararlo dalla luce diretta del sole.
■ Un apparecchio appena messo in servizio ha bisogno di ca. 15 ore (con alimenti) per raggiungere le temperature d'esercizio normali.
■ Aprire il meno possibile la porta dell'apparecchio. Quando l'apertura delle porte

passa i 2 minuti comincia a lampeggiare l'illuminazione. Quando chiudete la porta, accertatevi che la guarnizione sia ermetica. Le cerniere autochiudenti sostengono l'operazione.

Il tempo del raffreddamento di bevande e altri alimenti da temperatura ambiente a quella del frigorifero può durare fino a 6 ore. Più alimenti caldi si mettono, più si prolunga questo tempo.

■ Regolare il termostato non ha nessun influsso sulla velocità di raffreddamento, ma soltanto sul livello della temperatura.

■ Lasciar raffreddare gli alimenti tiepidi addirittura caldi all'esterno dell'apparecchio.

■ Con lo stockage di alimenti umidi possono formarsi dell'acqua di condensazione agli scaffaletti di vetro.

La regolazione elettronica scongela il vano frigorifero circa una volta al giorno. Uno strato di ghiaccio si forma sulla parete posteriore del vano frigorifero. Questo è normale.

Non mettere gli alimenti a contatto della parete posteriore, per evitare che si attacchino e durante lo sbrinamento l'acqua finisca all'interno del vano.

■ Quando si ripongono gli alimenti: - Evitare che oli e grassi vengano a contatto delle parti di plastica e della guarnizione della porta.

- Indipendentemente dalla posizione del termostato, le zone più fredde del frigorifero sono vicino alla parete posteriore e sotto all'ultimo ripiano in basso. Pertanto porre gli alimenti delicati sull'ultimo ripiano in basso.

■ Esempio di disposizione: - nel vano congelatore congelare gli ali-

menti, conservarli e preparare il ghiaccio - sui ripiani, dall'alto verso il basso, pane e pasticceria, cibi pronti, latticini, carni e salumi - negli scaffaletti retroporta, dall'alto verso il basso: burro e formaggio, tubi, piccole scatole e uova, bottiglie grandi - nella vaschetta per la verdura, verdu- ra, frutta e insalata.

Sostituire la lampada dell'illuminazione Togliete la corrente: staccate la spina o togliete il fusibile.

Sganciare la copertura della lampadina (figura ⑧). Allentare il collegamento a spina con la lampadina dell'illuminazione (figura ⑨). Inserire la nuova lampadina procedendo in ordine inverso.

Avvertenza! Utilizzare solo lampadine originali del produttore!

Prima della consegna l'apparecchio è stato controllato per accertarne il buon funzionamento. In caso di guasto vogliate rivolgervi al centro di assistenza tecnica più vicino, indicando numero di modello e il tipo di guasto.

I malfunzionamenti possono essere anche la conseguenza dell'intervento di un interruttore automatico. Il danno è subito riparato riarmando l'interruttore automatico.

Funzione anomala des sensore:

• messaggio d'errore F1 sul display a sinistra = sensore temperatura frigorifero diffettoso
• messaggio d'errore F7 sul display a destra = sensore temperatura ambiente diffettoso

Garanzia

Le concediamo la garanzia a partire dalla data di consegna dell'apparecchio al consumatore finale.

Gli eventuali difetti che durante tale periodo dovessero manifestarsi, malgrado l'uso conforme alle prescrizioni, e dovuti a un difetto di materiale o di fabbricazione, vengono eliminati dal nostro servizio dopovendita, nel quadro della presente garanzia.

Non sono coperti da garanzia:

• i difetti della lampadina
  – la rottura di lastre di vetro e parti di plastica
• i difetti derivanti da inosservanza delle istruzioni per l'uso improprio
  – le pretese di risarcimento per danni che superano le nostre prestazioni di garanzia
  – gli apparecchi che sono stati riparati da terzi.

Rumori di funzionamento

Rumori del tutto normali

Il raffreddamento è assicurato da un compressore (generatore del freddo).

Il compressore pompa il refrigerante attraverso il sistema di refrigerazione. Questo processo è inevitabilmente accompagnato da rumori, che continuano anche dopo lo spegnimento del compressore a causa delle variazioni di pressione e temperatura.

Il presente impianto apparecchio è stato concepito secondo lo stato più attuale delle conoscenze ed è stato dotato di un compressore molto silenzioso e di un circuito del freddo ottimizzato dal punto di vista della rumorosità.

Ciononostante non è possibile evitare completamente determinati rumori, la cui intensità dipende dalla dimensione dell'apparecchio.

Tali rumori di funzionamento sono udibili maggiormente subito dopo l'accensione

del compressore e perdono d'intensità nel corso del funzionamento.

Rumori anomali

Rumori anomali sono da imputare normalmente ad un'installazione non adeguata. Il apparecchio deve essere installato o incassato orizzontalmente ed in modo stabile.

Le tubazioni non devono essere assolutamente a contatto con una parete o con altri mobili, come non devono toccarsi tra di loro.

In cucine aperte oppure in presenza di apparecchi inseriti in pareti divisorie dell'ambiente, i normali rumori di funzionamento vengono avvertiti più intensamente.

Questo non costituisce un difetto dell'apparecchio, ma è semplicemente dovuto alle circostanze architettoniche.

Anomalia Causa Annotazione

Borbottio Generatore del freddo Normale rumore di funzionamento del generatore del freddo; l'intensità dipende dalla dimensione dell'apparecchio
Ronzio	Ventilatore	Normale rumore di funzionamento dovuto alla ventilazione
Gorgoglio Fruscio	Circuito del freddo	Normale rumore di funzionamento dovuto al passaggio del refrigerante nel circuito del freddo
Fischio	Circuito del freddo	Normale rumore di funzionamento dovuto all'iniezione del refrigerante nel evaporatore
Rumore tipo click	Termostato	Normale rumore di inserimento del regolatore elettromeccanico della temperatura o della valvola magnetica
I vassoi, cesti o il carico, ecc. sbattono		Disponete gli elementi interni in modo che non siano a contatto tra di loro e in modo che i vassoi risultino ben fissati.
Scricchiolio della cassa		Dilatazioni normali dei materiali dovute alla temperatura, p.es. del materiale sintetico e di quello isolante

Frigorifero da incasso nicchia SMS 12/6 (1524mm)

Il funzionamento ottimale dell'apparecchio è garantito anche per la nicchia profonda 550

Se la presa di corrente non è più accessibile dopo l'incastro dell'apparecchio, è necessario prevedere un sistema di disinserzione. Ammessi sono i sistemi di disinserzione con interruttori aventi un'apertura fra i contatti di almeno 3 mm e che interrompono la reta tramite un teleruttore assicurato da dei fusibili.

Sezione d'aerazione min. 200 cm ^2 , superiore ed inferiore

100 120

min. 50 (420) 1850 SMS-Norm apparato 1522 nicchia 1524 min. 50

panello della sputta CH 7/6-fessura5/6-fessura spessore 16 - 20 mm 547.0 -2 particolare A

panello della porta EU 889 spessore 16 - 24 mm max. 594 889+sporgente della nicchia sopra-fessura/2 635 635+porgente della nicchia sotto-fessura/2

integrato CH apparato 570 nicchia 605 apparato 548 nicchia 550 100° 105° 100° 555

quadro decorativo apparato 548 nicchia 550 525 apparato 545 nicchia 605

integrato EU 200 430 aerazione A apparato 548 nicchia 560-568 602 apparato 545 nicchia 550

Dear customer

Se ci deve contattare per un'anomalia di funzionamento o per trasmetterci un'ordinazione, voglia sempre indicarci il numero di fabbricazione (FN) e la denominazione del suo apparecchio. Annoti queste indicazioni qui di seguito, come pure sull'autoadesivo di servizio fornito con l'apparecchio. Incolli l'autoadesivo in un luogo ben visibile o nella sua agenda telefonica.

oihccerappA NF

Questi dati figurano sul certificato di garanzia, sulla fattura originale e sulla targhetta dei dati.

Aprire la porta dell'apparecchio.

- La targhetta dei dati si trova nella parte interna a destra.

In caso di anomalie di funzionamento può rivolgersi al più vicino Centro di servizio della V-ZUG SA telefonando al numero gratuito 0800 850 850.

Domande, ordinazioni, contratto di servizio

Per domande e problemi di ordine amministrativo o tecnico, così come per ordinazioni di pezzi di ricambio e accessori, voglia rivolgersi direttamente alla sede principale a Zug, tel. [phone].

Alla scadenza della garanzia, per tutti i nostri prodotti il cliente ha la possibilità di stipulare un contratto di servizio. Le inviamo volentieri la relativa documentazione.

Repair service
