Caractéristiques techniques	Réfrigérateur V-ZUG Classic, capacité de 300 litres, classe énergétique A++
Dimensions	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Type de froid	Froid statique avec contrôle de l'humidité
Utilisation	Réglage de la température par thermostat, éclairage LED intérieur
Maintenance	Dégivrage manuel, nettoyage intérieur régulier recommandé
Sécurité	Système de verrouillage de porte, alarme de température élevée
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - Classic V-ZUG

Pourquoi mon réfrigérateur V-ZUG Classic ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous également que les ventilations ne sont pas obstruées et que la porte se ferme bien.

Comment puis-je dégivrer mon réfrigérateur V-ZUG Classic ?

Pour dégivrer, débranchez le réfrigérateur et laissez la glace fondre naturellement. Placez des serviettes pour absorber l'eau et ne grattez pas la glace avec des objets pointus.

Mon réfrigérateur fait un bruit étrange, que faire ?

Vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets à l'intérieur qui pourraient vibrer. Si le bruit persiste, contactez le service client.

Comment puis-je nettoyer l'intérieur de mon réfrigérateur V-ZUG Classic ?

Utilisez un mélange d'eau tiède et de savon doux. Évitez les produits abrasifs. Rincez bien et séchez avec un chiffon propre.

Comment puis-je changer le filtre à eau de mon réfrigérateur V-ZUG Classic ?

Localisez le filtre à eau, retirez-le et remplacez-le par un nouveau en suivant les instructions du manuel d'utilisation.

Pourquoi y a-t-il de la condensation à l'intérieur de mon réfrigérateur ?

La condensation peut être causée par une porte mal fermée ou une température ambiante trop élevée. Assurez-vous que la porte est hermétique et que la température est adéquate.

Le réfrigérateur affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour la signification du code d'erreur affiché. Cela peut indiquer un problème spécifique nécessitant une attention particulière.

Comment régler la température de mon réfrigérateur V-ZUG Classic ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Référez-vous au manuel pour des instructions spécifiques.

Que faire si la lumière intérieure de mon réfrigérateur ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si la lumière ne s'allume toujours pas, il peut y avoir un problème électrique.

Comment puis-je optimiser l'espace de mon réfrigérateur V-ZUG Classic ?

Organisez les aliments par catégorie et utilisez des récipients empilables. Évitez de surcharger les étagères pour assurer une bonne circulation de l'air.

MODE D'EMPLOI Classic V-ZUG

Nous vous remercions d'avoir porté votre choix sur l'un de nos produits. Notre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour lire attentivement ce mode d'emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement. Veuillez tenir compte des conseils de sécurité.

Cher client V-ZUG, chère cliente V-ZUG

Le présent mode d'emploi est valable pour les modèles suivants

Type No de modèle Système de mesure
Classic	899/900	SMS 55

Le numéro de modèle correspond aux 3 premiers chiffres 1990 sur la plaque signalétique

13 Introduction 13 Instructions de sécurité et avertissements 14 Éléments de commande et de contrôle 15 Congélation 15 Contre-porte variable 16 Dégivrage 17 Compartiment réfrigérant 17 Nettoyage 17 Conseils 19 Remplacement DEL 19 Pannes 19 Garantie 20 Bruits de fonctionnement 21 Encastrement / cotes

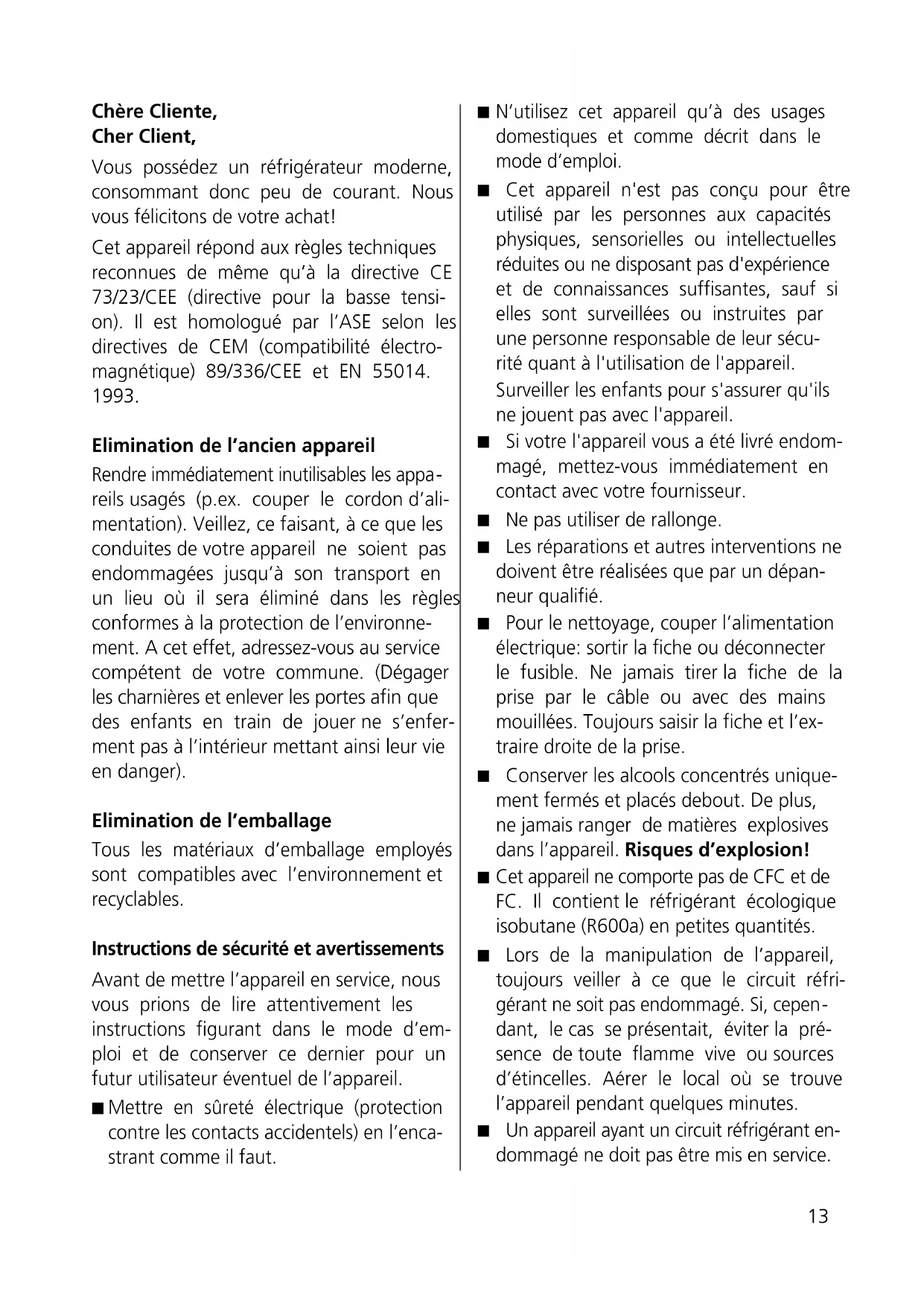

Vous possédez un réfrigérateur moderne, consommant donc peu de courant. Nous vous félicitons de votre achat!

Cet appareil répond aux règles techniques reconnues de même qu'à la directive CE 73/23/CEE (directive pour la basse tension). Il est homologué par l'ASE selon les directives de CEM (compatibilité électromagnétique) 89/336/CEE et EN 55014. 1993.

Élimination de l'ancien appareil

Rendre immédiatement inutilisables les appareils usagés (p. ex. couper le cordon d'alimentation). Veillez, ce faisant, à ce que les conduites de votre appareil ne soient pas endommagées jusqu'à son transport en un lieu où il sera éliminé dans les règles conformes à la protection de l'environnement. À cet effet, adressez-vous au service compétent de votre commune. (Dégager les charnières et enlever les portes afin que des enfants en train de jouer ne s'enferment pas à l'intérieur mettant ainsi leur vie en danger).

Élimination de l'emballage

Tous les matériaux d'emballage employés sont compatibles avec l'environnement et recyclables.

Instructions de sécurité et avertissements

Avant de mettre l'appareil en service, nous vous prions de lire attentivement les instructions figurant dans le mode d'emploi et de conserver ce dernier pour un futur utilisateur eventuel de l'appareil.

• Mettre en sécurité électrique (protection contre les contacts accidentels) en l'encastrant comme il faut.

N'utilisez cet appareil qu'à des usages domestiques et comme décrit dans le mode d'emploi. Cet appareil n'est pas conçu pour être utilisé par les personnes aux capacités physiques, sensorielles ou intellectuelles réduites ou ne disposant pas d'expérience et de connaissances suffisantes, sauf si elles sont surveillées ou instruites par une personne responsable de leur sécurité quant à l'utilisation de l'appareil. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Si l'appareil vous a été livré endommagé, mettez-vous immédiatement en contact avec votre fournisseur. Ne pas utiliser de rallonge. - Les réparations et autres interventions ne doivent être réalisées que par un dépanneur qualifié. Pour le nettoyage, couper l'alimentation électrique : partager la fiche ou déconnecter le fusible. Ne jamais tirer la fiche de la prise par le câble ou avec des mains mouillées. Toujours saisir la fiche et l'extraire droite de la prise. - Conserver les alcools concentrés uniquement fermés et placés debout. De plus, ne jamais ranger de matières explosives dans l'appareil. Risques d'explosion ! Cet appareil ne compte pas de CFC et de HCFC. Il contient le réfrigérant écologique isobutane (R600a) en petites quantités. Lors de la manipulation de l'appareil, toujours veiller à ce que le circuit réfrigérant ne soit pas endommagé. Si, cependant, le cas se présentait, éviter la présence de toute flamme vive ou sources d'étincelles. Aérer le local où se trouve l'appareil pendant quelques minutes. Un appareil ayant un circuit réfrigérant endommagé ne doit pas être mis en service.

En montage encastre, il faut veiller à ce que les orifices d'admission et de sortie d'air ne soient pas obstrués ou recouverts. Pour accélérer le dégivrage, aucun moyen mécanique ou artificiels autres que ceux recommandés ne doivent être employés. Si l'appareil est utilisé à d'autres usages que ceux pour lesquels il a été prévu, manipulé ou réparé de manière impropre et incompétente, toute responsabilité sera déclinée en cas de dommages éventuels consécutifs. Si le câble de raccordement de cet appareil est endommagé, il doit être remplacé par le fabricant ou son service après-vente, ou par un technicien qualifié, pour éviter tout danger. Remarque importante : ne pas utiliser d'appareils électriques dans le destiné aux produits alimentaires.

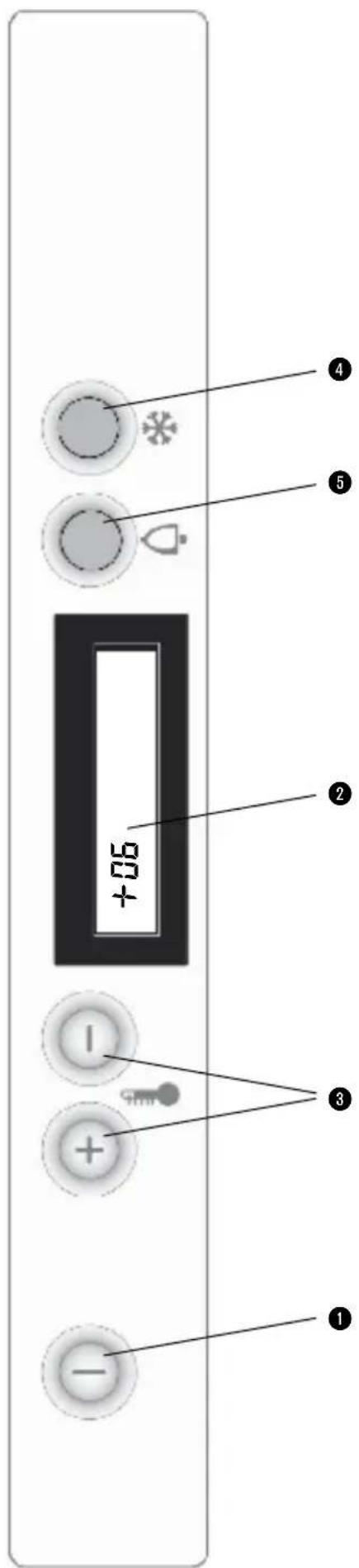

Éléments de commande et de contrôle

• Touche principale En/Hors: Tout l'appareil: En/Hors. Sécurité enfants: la touche doit être pressée pendant 3 secondes au moins. Indication de température: Indication de la valeur moyenne de température des 40 dernières minutes. Réglage de la température: Au moyen de deux touches: touche +, plus chaud, touche -, plus froid. Position normale: 5 °C Touche refroidissement rapide: appuyer la touche 3 sec. L'appareil refroidit le compartiment supérieur à 2°C pendant 36h puis automatiquement et la température réglée.

• Touche d'acquittement alarme:

Après 2 minutes, éclairage clignotant à l'intervalle de 15 sec., pour stopper appuyer un bouton quelconque.

Après 3 minutes, éclairage clignotant à l'intervalle de 5 sec., pour stopper appuyer un bouton quelconque.

Après 4 minutes, éclairage clignotant à l'intervalle d'1 sec., pour stopper appuyer un bouton quelconque.

Après 10 minutes, alarme acoustique. Pour stopper le signal acoustique, appuyer sur la touche d'acquittement alarme. Durée 3 minutes, répétition après 30 minutes.

Congélation

Seules des aliments frais conviennent à la congélation. Pour éviter que la température des aliments déjà surgelés s'élève trop, ne congeler que de petites quantités à la fois et activer la touche refroidissement rapide (voir éléments de commande et de contrôle). Il est possible de congeler dans chacun des bacs. La quantité maximale (8 kg) devrait être congélée dans le bac supérieur. Pour congeler la quantité maximale, activer la touche refroidissement rapide 12 h avant de mettre les aliments à congeler. Laisser la température en position normale env. 5°C. Il est préférable de n'emballer que par petites portions. - Les aliments à congeler ne doivent pas entrer en contact avec ceux déjà surgelés. Les produits alimentaires décongelés ne doivent pas être recongelés, car ils risquent de s'altérer.

Plateau de congélation

Le plateau de congélation (figure 2), permet de conserver des fruits (baies), des herbes et des légumes pour les garnitures. Déposer sans serrer les produits sur le plateau de congélation. Veiller à ce que les fruits ne collent pas ensemble. Ils gardent ainsi largement leur forme. ÀpRES 10 à12 heures, transvaser dans un sachet ou un recipient et déposer dans un bac de congélation. Pour dégeler, déposer de nouveau les produits les uns pres des autres sans les serrer.

Contre-porte variable

Les balconets (figure 3) de la contre-porte sont facilement réglables et vous offrent la possibilité d'une répartition individuelle. Ajustage des balconets et des galleries de maintien des bouteilles : presser d'abord vers le haut et tirer, régler la hauteur désirée et insérer dans l'ordre inverse. Noter que le couvercle du balconet supérieur n'est pas régable.

Dégivrage

Le compartiment réfrigérant dégivre automatiquement. La glace qui se forme sur la paroi arrière est fondue (env. 1x par jour, voir aussi conseils). L'eau de dégivrage s'écoule alors par l'orifice d'évacuation (figure 4) et s'évapore dans le bac placé à l'extérieur de l'appareil.

Maintenir le canal collecteur et le trou d'évacuation bien propres de manière à ce que l'eau de dégivrage puisse s'écouler sans encombre. Nettoyer le trou d'évacuation avec le nettoyeur vert se trouvant dedans par des mouvements verticaux et rotatifs.

Dégivrer le compartiment de congélation lorsqu'une épaisse couche de glace s'est formée. Cette couche entrave la congélation des aliments. Pendant le dégivrage, entreposez les produits surgelés dans un endroit aussi froid que possible en les isolant bien à l'aide, p. ex. de papier journal.

• déclencher l'appareil au moyen de la touche principale. - Tirer le canal d'évacuation (figure 6).
• Placer un bac de récupération de l'eau de dégivrage sous le canal d'évacuation (figure 6). Laisser la porte ouverte.

Le dégivrage peut être sensiblement accéléré en plaçant un récipient contenant

de l'eau chaude dans le compartiment de congélation. Attention: ne jamais utiliser d'objets pointus pour détacher la glace ou les matières prises dans celle-ci. Ne pas employer d'appareils de chauffage ELECTriques ou de flammes vives pour dégivrer.

• Après le dégivrage, nettoyer et bien sécher l'intérieur.
• enclencher l'appareil au moyen de la touche principale.

Compartment réfrigérant

Les étagères en verre incassable sont réglables individuellement en hauteur. Tirer les deux taquets à fond vers l'intérieur (fig. a) et pour fixer les tourner en bas vers l'arrière (fig. 7b). Tirer la plaque de verre du guidage arrière et la replacer en sens inverse à la position souhaitée. La surface de rangement subdivisée permet de conserver en position verticale des récipients de grande hauteur.

Nettoyage

L'appareil doit être maintenu bien propre pour une conservation hygiénique des aliments. Le nettoyer de temps en temps avec de l'eau savonneuse peu concentrée et le sécher. Il est recommandé de le frotter occasionnellement avec de l'eau vinaigrée pour enlever les odeurs. En nettoyant les joints de porte, on évite qu'ils se collent sur la carcasse et se détériorent en conséquence. Ne pas employer de détergents abrasifs ou de chiffons rugueux susceptibles de provoquer des égratignures. Nettoyer les joints de porte à l'aide d'une brosse ou d'un pinceau doux. Si l'appareil n'est pas utilisé pendant une période prolongée, déclencher l'appareil au moyen de la touche principale. Le vider, dégivrer, nettoyer et laisser ouvertes les portes du compartiment réfrigérant et du compartiment congélateur.

• Nettoyer les éléments de commande et de contrôle seulement avec un chiffon humide.
• Veiller, autant que possible, à ce que de l'eau de nettoyage ne s'écoule pas dans le bac collecteur par le trou d'évacuation.
• Avant la mise en service, veiller à ce que l'appareil et les joints des portes du compartiment réfrigerant et du congélateur soient complètement secs.

Conseils

Tenir compte des points suivants lors de l'utilisation de votre nouvel appareil:

Installer l'appareil autant que possible loin de corps de chauffe, tuyaux de chauffage ou conduites de fumée et du rayonnement direct du soleil. Un appareil nouvellement mis en service a besoin d'env. 15 heures (avec des aliments) pour atteindre les températures normales de service.

• Maintenir la porte de l'appareil ouverte aussi brièvement que possible. Lors d'ouvertures dépassant 2 minutes, l'éclairage commence à clignoter. S'assurer en fermant que la porte soit partout bien hermétique. Les charnières autorabattantes assistent l'opération. La durée de refroidissement des boissons et autres alimentés depuis la température ambiante à celle de réfrigération peut demander jusqu'à 6 heures. Plus de aliments chaudes sont entreprises, plus cette durée se prolonge. Le réglage du/selecteur de température n'a aucune influence sur la vitesse de refroidissement, mais uniquement sur le niveau de température. Laisser refroidir les aliments chaudes ou même brûlantes à l'extérieur l'appareil. Le stockage de marchandises dégageant de l'humidité peut entraîner la formation d'eau de condensation sur les étagères en verre. La commande électronique ne dégivre le compartiment réfrigérant qu'environ une fois par jour. Souvent une couche de glace est visible sur la face arrière du compartiment réfrigérant - ceci est donc normal. Veiller à ce que les alimentés réfrigérées ne touchent pas la paroi arrière du département réfrigérant de manière à ce qu'elles ne gèlent pas au contact celle-ci et que lors du dégivrage, l'eau ne soit pas dérivée dans le département.

Lors du rangement, veiller à ce que:

• Les huiles et graisses n'entrent pas en contact avec les pièces en plastique et le joint de la porte.
• Dans le compartiment réfrigérant, les zones les plus froides se trouvent, pour toutes les positions du sélecteur de température, près de la paroi arrière et au-dessus de l'étagère en verre inférieure. En conséquence, mettre les aliments sensibles sur l'étagère inférieure.

• Surgeler et entreposer les aliments, préparer les glaçons dans le congélateur.
• Placer sur les étagères de haut en bas, pâtisseries, repas préparés, produits laitiers, viandes et charcuterie.
• Dans les balconets de haut en bas : beurre et fromages, tubes, petites boîtes et œufs, grandes bouteilles.
• Dans les bacs à légumes: légumes, fruits et salades.

Changement de l'clairage

Couper l'alimentation électrique : sortir la fiche ou déconnecter le fusible.

Décliquer l'éclairage par DEL (figure 8). Desserrer le cavalier de l'éclairage (figure 9). Remettre le nouvel éclairage dans le sens contraire.

Remarque: Utiliser uniquement des DEL d'origine!

Pannes

Le parfait fonctionnement de l'appareil a été vérifié avant sa livraison. En cas de panne, s'adresser au point de service le plus proche en indiquant le numéro de modèle et la défaillance constatée.

Des pannes peuvent également survenir à la suite de déclenchements de coupe-circuits électriques. On repère facilement le dommage en réactivant le coupe-circuit concerné.

Défaut de fonction d'une sonde:

• message d'erreur F1 à gauche de l'affichage = sonde température frigo défectueuse
• message d'erreur F7 à droite de l'affichage = sonde température environnement défectueuse

Garantie

Nous accordons la garantie à l'utilisateur jusqu'à la date de livraison de l'appareil.

Toute défaillance survenant pendant cette période malgré une utilisation conforme aux instructions du mode d'emploi et due à un défaut de matériel ou de fabrication sera réparée gratuitement dans le cadre de cette garantie par le service après-vente.

Ne sont pas couverts par la garantie:

• DEL défectueux,bris de plaques en verre et de pièces en plastique
• Pannes dues à la non-observation du mode d'emploi ou usage inapproprié
• demandes de dédommagement dépassant nos prestations de garantie
• appareils réparés par des tiers.

Bruit tout à fait normaux

C'est un compresseur (groupe frigorifique) qui permet la réfrigeration. Le compresseur pompe le fluide réfrigérant et le fait passer dans le système de réfrigation. Cela provoque des bruits de fonctionnement. Même lorsque le compresseur est au repos, les bruits dus aux différences de pression et de température sont inévitables.

Cet appareil ultramoderne est équipé d'un compresseur silencieux et d'un circuit frigorifique dont le niveau sonore a été optimisé.

Il est toutefois impossible d'éviter complètement certains bruits et leur volume sonore dépend de la taille de l'appareil.

Dès que le compresseur se met en marche, c'est à ce moment-là que les bruits de fonctionnement sont le plus audibles. Ils diminuent d'intensité au fur et à mesure.

Bruit anormaux

Les bruits insolites tiennent la plupart du temps au fait que l'appareil n'est pas correctement installé.

L'appareil doit être installé ou encastré sur une surface plane et être stable.

Les tuyaux ne doivent en aucun cas toucher un mur ou d'autres meubles.

Les tuyaux ne doivent pas non plus s'entretoucher.

On perçoit plus les bruits de fonctionnement normaux dans les cuisines ouvertes ou lorsque les appareils sont encastrés dans une séparation de pièce. Il ne s'agit pas là d'un défaut de l'appareil, mais d'un problème d'architecture.

Bruit Cause Remarque

Ronflement Groupe frigorifique		Bruit normal du groupe frigorifique en marche, le volume dépend de la taille de l'appareil
Ronnouncement	Ventilateur	Bruit de fonctionnement normal dû à la ventilation
Gargouillagement	Cycle frigorifique	Bruit de fonctionnement normal dû à la circulation du fluide réfrigérant dans le circuit frigorifique
Glouglous
Bruit de liquide
Sifflement	Cycle frigorifique	Bruit de fonctionnement normal dû à l'injection du fluide réfrigérant dans l'évaporateur
Déclic	Thermostat	Bruit normal de mise en route du thermostat électromécanique ou d'une soupape magnétique
Cliqueis	Clayettes, bacs, balconnets, chargement, etc.	Fixer les éléments intérieurs ou éviter qu'ils se touchent
Craquement	Habillage du réfrigérateur	Tensions et allongements normaux des matériaux, p. ex., des matières plastiques, de l'isolement, dus à la température

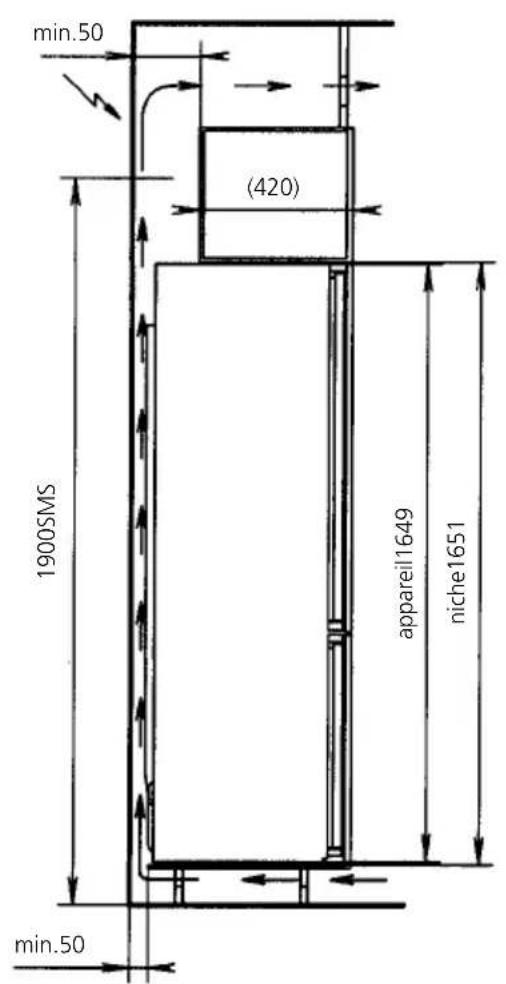

Réfrigérateur à encastrer SMS 13/6 (1651 mm)

Mettre en sûreté électrique (protection contre les contacts accidentels) en l’encastrant comme il faut. Si la prise de courant n’est plus accessible après l’encastrement de l’appareil, il faut prévoir un organe de coupure sur l’installation. Comme organes de coupure sont admis les interrupteurs avec une distance de contacts d’au moins 3 mm, les fusibles, les disjoncteurs automatiques et les contacteurs.

Si vous devez contacter suite à un dérangement de fonctionnement ou pour passer une commande, veillez toujours nous indiquer le numéro de fabrication (FN) et la désignation du modèle de votre appareil. Inscrivez ces indications ci-dessous, ainsi que sur l'autocollant de service fourni avec l'appareil. Placez cet autocollant à un endroit bien visible ou dans votre réseau téléphonique.

Appareil

Ces indications figurent sur le certificat de garantie, sur la facture originale, ainsi que sur la plaque signalétique de votre appareil.

Ouvrez la porte de l'appareil.

-La plaque signalétique se trouve sur le côté intérieur à droite.

En cas de perturbations de fonctionnement, vous pouvez contacter le Centre de service de V-ZUG SA le plus proche au numéro de téléphone gratuit 0800 850 850.

Pour les questions et les problèmes d'ordre administratif ou technique ainsi que pour la commande de pièces de rechange et d'accessoires, veuillez vous adresser directement à l'établissement principal à Zug, tel. [phone].

Pour assurer l'entretien de tous nos produits, vous avez la possibilité de conclure un contrat d'entretien au terme de l'année de garantie. Sur demande, nous vous enverrons avec rigueur les documents correspondants.
