BEDIENUNGSANLEITUNG Classic V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genugt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu halten. So werden Sie mit ihrem Gerät vertraut und können es optimal und störungsfrei benutzen. Beachten Sieitte die Sicherheitshinweise.

Chere cliente, cher client V-ZUG

Die vorliegende Bedienungsanleitung gilt für folgende Modelle

Typ Modell-Nr. Masssystem
Classic 899/900	SMS 55

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild

Domaine de validité

Bedienungsanleitungen

4 Einleitung
4 Sicherheitshinweise und Warnungen
5 Bedien- und Kontrollelemente
6 Einfieren
6 Variable Innentür
7 Abtauen
8 Kuhlraum
8 Reinigung
8 Tipps
9 LED ersetzen
10 Störungen
10 Garantie
11 Betriebsgeräusche

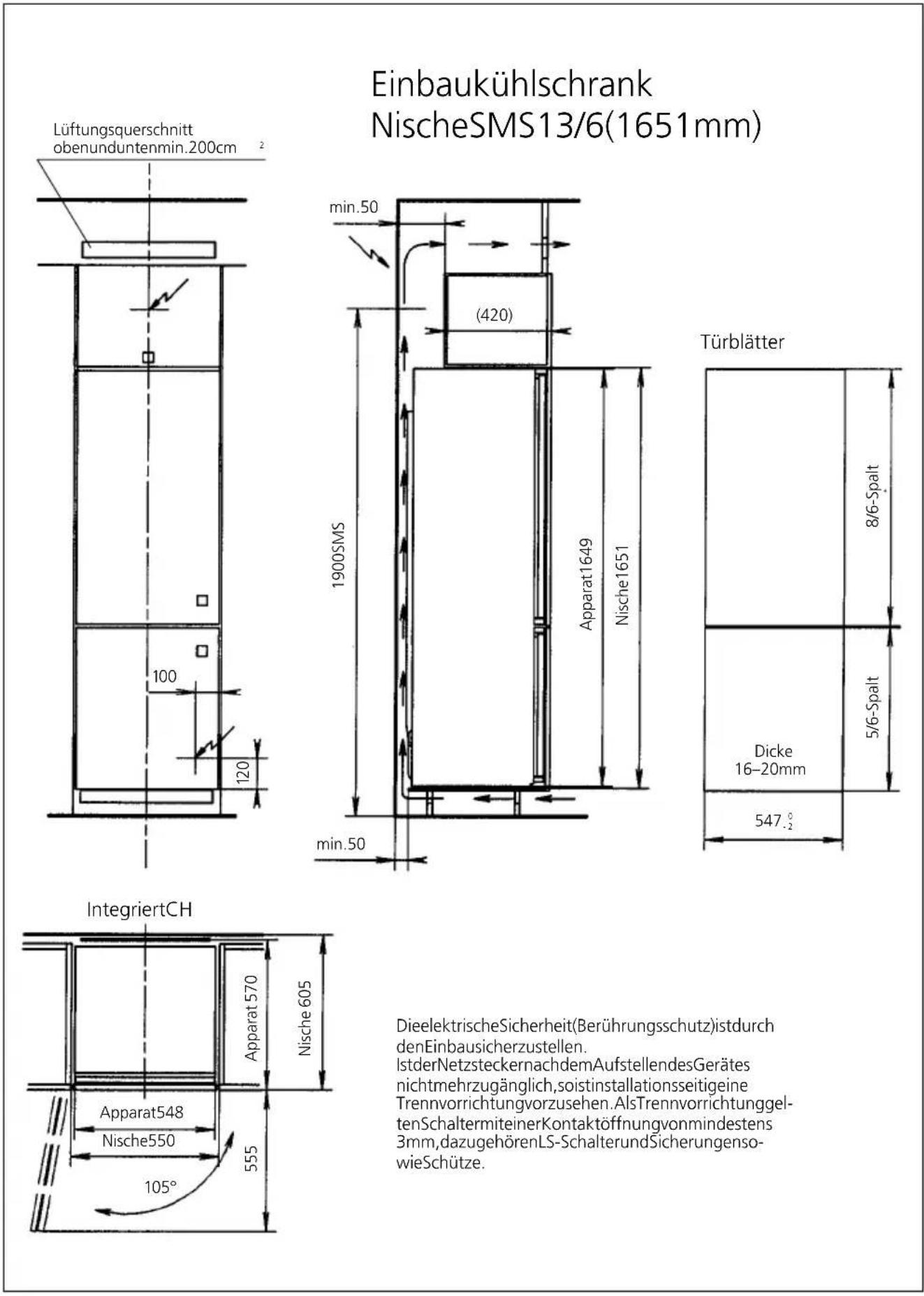

12 Einbau / Masse

Table des matieres

Mode d'emploi

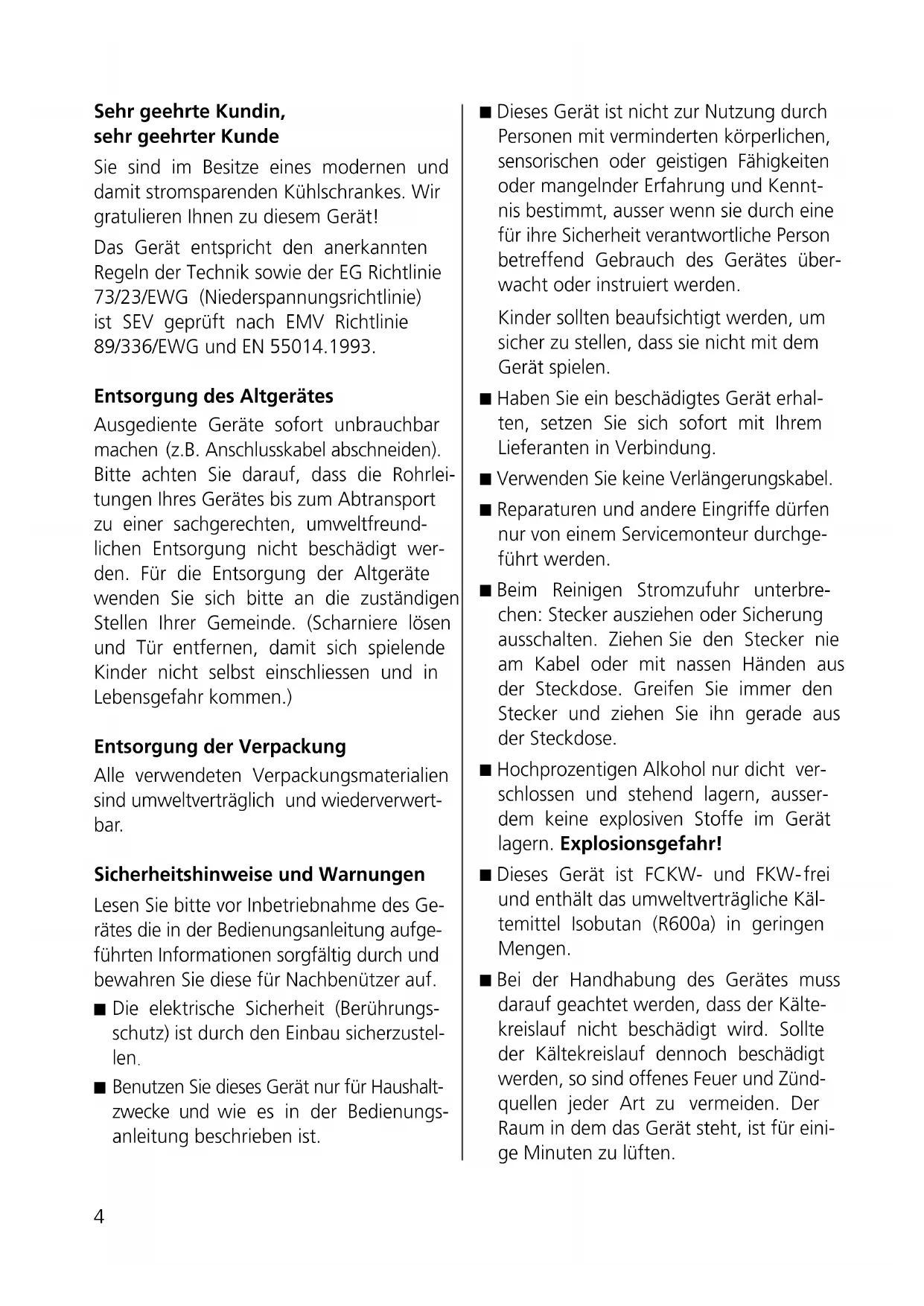

Sehr geehrte Kundin, sehr geehrter Kunde

Sie sind im Besitze eines modernen und damit stromsparen den Kühlschrankes. Wir gratulieren Ohnen zu dieserem Gerät!

Das Gerät entspricht den anerkannten Regeln der Technik sowie der EG Richtlinie 73/23/EWG (Niederspannungsrichtlinie) ist SEV geprüft nach EMV Richtlinie 89/336/EWG und EN 55014.1993.

Entsorgung des Altgerätes

Ausgediente Geräte(sofort unbrauchbar machen (z.B.An Schlusskabel abschneiden). Bittle achten Sie darauf, dass die Rohrleitungen Ihres Gerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. Für die Entsorgung der Altgeräte wenden Sie sichitte an die zuständigen Stellen ihrer Gemeinde.(Scharniere losen und Tur entfernen, damit sich spielende Kinder nicht selbst einschlissen und in Lebensgefahr kommt.)

Entsorgung der Verpackung

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Sicherheitshinweise und Warnungen

Lesen Sieitte vor Inbetriebnahme des Gerätes die in der Bedienungsanleitung aufgeführten Informationen sorgfältig durch und bewahren Sie diese für Nachbenützer auf.

Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen.
■ Benutzen Sie theses Gerät nur für Haushaltzwecke und wie es in der Bedienungsanleitung beschreiben ist.

• Dieses Gerät ist nicht zur Nutzung durch Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, ausser wenn sie durch eine für ihre Sicherheit verantwortliche Person betreffend Gebrauch des Gerätes überwacht oder instruiert werden.

Kinder sollen den beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.

■ Haben Sie ein beschädigtes Gerät erhalten, setzen Sie sich sofort mit ihrer Lieferanten in Verbindung.
■ Verwenden Sie keine Verlängerungskabel.
■ Reparaturen und andere Eingriffe)durrenf nur von einem Servicemonteur durchgefuhrt werden.
■ Beim Reinigen Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie am Kabel oder mit nassen Handen aus der Steckdose. Greifen Sie immer den Stecker und ziehen Sieihn gerade aus der Steckdose.
■ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern, ausserdem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr!
Dieses Gerät ist FCKW- und FKW-frei und enthalt das umweltvertragliche Kältemittel Isobutan (R600a) in geringen Mengen.
■ Bei der Handhabung des Gerätes muss darauf auf geachtet werden, dass der Kältekreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zündquellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für einige Minuten zu lüften.

Ein Gerät mit beschädigtem Kreislauf darf nicht in Betrieb genommen werden.
Im eingebauten Zustand ist darauf zu achten, dass die Be- und Entlüftungsöffnungen nicht abgedeckt oder zugestellt sind.
Zur Beschleunigung der Abtauung durren keine anderen mechanischen oder sonstige künstliche Mittel als die empfohlenen benutzt werden.
Wird das Gerät zweckentfremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für eventuelle Schäden übernommen werden. In dieser Fall entfallen Garantie oder weitere Haftungsansprüche.
- Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährung zu vermeiden.
■ Warning: Keine elektrischen Geräte innerhalb des Lebensmittellagerräumes betreiben.

Bedien- und Kontrollelemente

Haupttaste Ein / Aus:

Ganzes Gerät: Ein / Aus.

Kindersicherung: Taste muss mindestens 3. Sek. betätigt werden.

Temperaturanzeige:

Es wird ein Temperaturmittelwert über die letzten 40 Minuten angezeigt.

• Temperatureinstellung:

Mittels zwei Tasten. +Taste warmer, -Taste kälter. Taste jeweils 3 Sek. betäti-gen. Normalstellung: 5^

Schnellkühltaste:

Taste 3 Sekunden betätigten. Gerät kühlt während 36 Std. im Kühraum auf 2^

und danach automatisch nach der ein-gestellten Temperatur.

Turoffenwarning Kuhlraum:

Nach 2 Min. blinkt die LED im Abstand von 15 Sekunden. Rückstellung durch beliebige Taste.

Nach 3 Min. blinkt die LED im Abstand von 5 Sekunden. Rückstellung durch beliebige Taste.

Nach 4 Min. blinkt die LED rhythmisch im sekundentakt. Rückstellung durch beliebige Taste.

Nach 10 Min.: akustischer Alarm. Rückstellung durch Taste Alarmquittierung.

Dauer 3 Minuten, Wiederholung nach 30 Minuten

Einfrieren

Nur frische Lebensmittel sind für das Einfrieren geeignet.
- Damit die Temperatur des bereits eingelagerten Tiefkühlguts nicht zu stark ansteigt, nur keine Mengen auf einmal einfrierten und die Schnellkühltaste betätigen (siehe Bedien- und Kontrollelemente).

Es kann in allen Gefriergutschalen eingefroren werden. Die maximale Menge (8 kg) sollte in der obersten Gefriergutschale eingefroren werden. Zum Einfriernen der maximalen Menge muss die Schnellkühltaste 12 Stunden vor dem Einlagen des Tiefkühlguts betätigten werden. Temperatureinstellung in Normalstellung belassen, ca. 5^ . Es ist vorteil-haft nur keine Portionen abzupacken.

Einzufrierende Lebensmittel dürfen nicht mit bereits eingefrorenen in Berührung kommt. Aufgetautes Gefriergutarf nicht nochmals eingefroren werden, weil Lebensmittel verderben konnen.

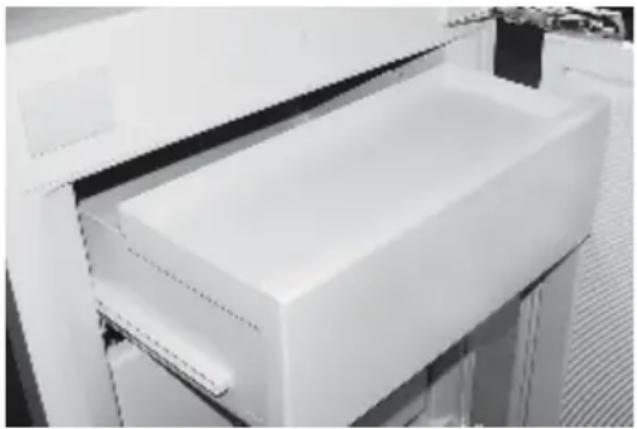

Gefrierschale

Mit der Beerenschale (Bild 2) konnen Sie Früchte (Beerenobst), Krauter und Gemüse zum Garnieren schonend einfrierten. Das Einfriergut locker auf der Beerenschale vertellen. Achten Sie daraufuf, dass die Früchte nicht aneinander kleben. So bleiben dieseweitgehend in ihrer Form erhalten. Nach 10 bis 12 Stunden in Beutel oder Behälter umfüllen und in einer Gefriergutschale einlagern. Zum Auftauen das Gefriergut wieder lockerbebeneinander ausbreiten.

2

Variable Innentür

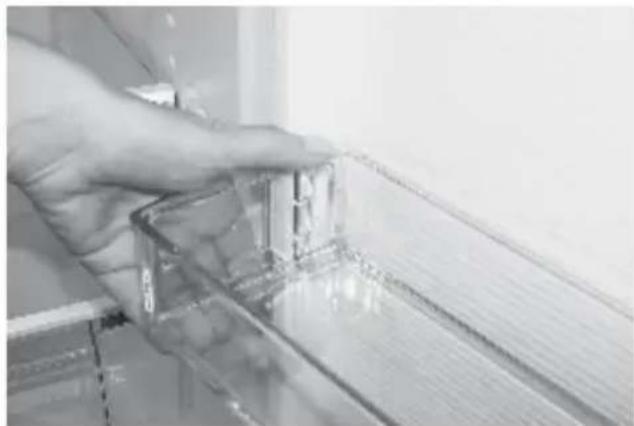

Die Einhängeschalen (Bild 3) in der Innentür sind leicht verstellbar undieten Ihnend die Möglichkeit einer individuellen Einteilung. Verstellen der Einhängeschalen und Flaschenhalter: zuerst nach oben drücken und hersausziehen, gewünschte Höhe einstellen und in umgekehrter Reihenfolge einsetzen. Beachten Sie, dass der Deckel zur obersten Einhängeschale nicht verstellbar ist.

Abtauen

Der Kuhlraum taut vollautomatisch ab. Dabei wird das Eis, welches sich an der Rückwand bildet, geschmolzen (ca. 1 x pro Tag, siehe auch Tipps). Das Tauwasser fliesst durch das Ablaufloch (Bild 4) aus und verdunstet in der Auffangschale ausserhalb des Gerätes.

Halten Sie den Sammelkanal und das Ablaufloch sauber, damit das Tauwasser ungehindert abfliessen kann. Ablaufloch mit dem darinbehindlichen grünen Reiniger saubern durch senkrechts Bewegen und Drehen desselben.

Das Gefrierabteil bei starker Eisdlung abtauen. Eine dicke Eisschicht verschlechtert die Kälteabgabe an das Gefriergut. Tiefkühlgut während der Abtauzeit möglichst kuhl und gut isoliert lagern, z.B. in Zeitungen einpacken.

Gerät am Haupttaster auf «off» schalten.

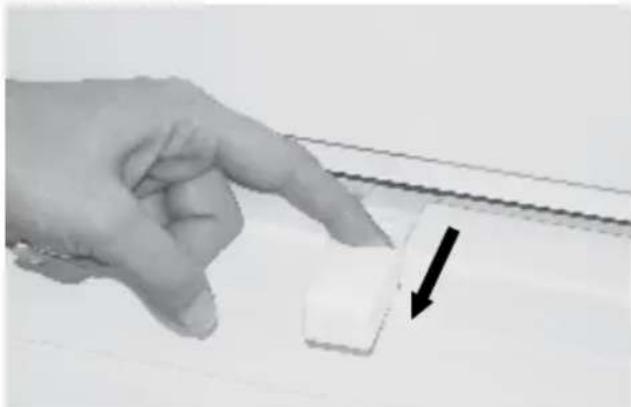

-Tauwasserablauf herausziehen (Bild 5)

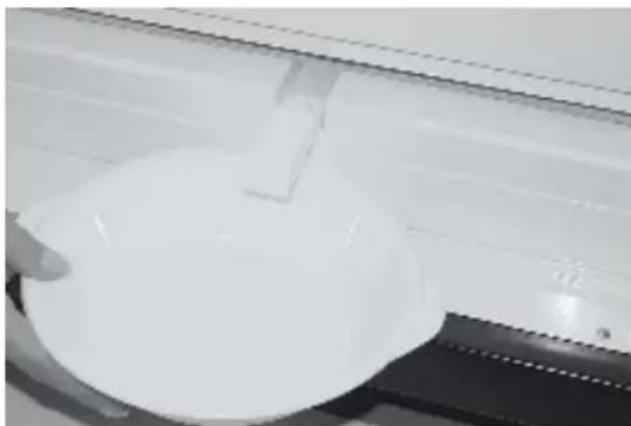

Wasserauffanggefass unter Tauwasserablauf platzieren (Bild 6)
- Tur offen{lassen.

Das Abtauen kann wesentlich beschleunigt werden, wenn Sie ein Gefäss mit heissem Wasser in das Gefrierfach stellen.

Achtung: Verwenden Sie keine spitzen Gegenstände um Eis oder Festgefrorenes zu losen. Gebrauchen Sie keine elektrischen Heizgeräte oder offene Flammenzum Abtauen.

• Nach dem Abtauen Innenraum reinigen und gut trocknen.
  Gerat am Haupttaster wieder einschalten

4

5

6

Kuhlraum

Die bruchsicheren Glastablare sind individuell in der Höhe verstelltbar. Die beiden Riegel seitlich ganz nachinnen ziehen (Bild 1a) und zum Fixieren abwarts nach halten drehen (Bild 7b).

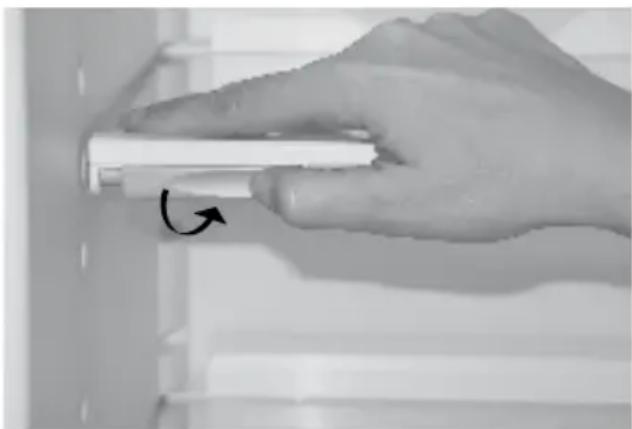

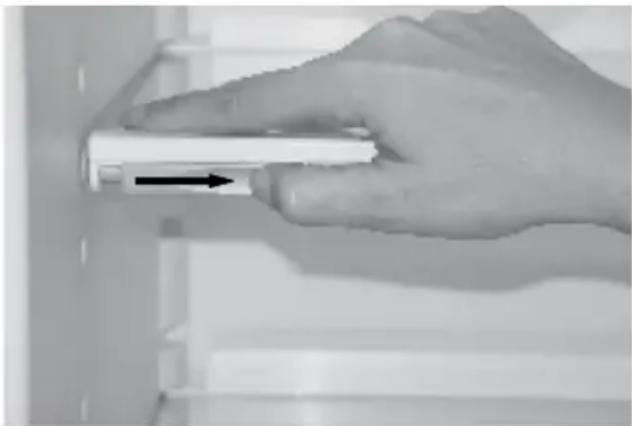

Das Glastablar aus der hinteren Führungziehen und an gewünschter Position in umgekehrter Reihenfolge wieder einsetzen. Halbe Abstellflächen ermöglich, dass hohe Gefässe stehend aufbewahrt werden können.

7a

7b

Reinigung

Für die hygienische Aufbewährung der Speisen den Innenraum möglichst sauber halten. Den Innenraum von Zeit zu Zeit mit einer milden Seitenlauge auswaschen und nachtrocknen. Ein gelegentliches Ausreiben mit Essigwasser wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhaltener Turdichtungen kann ein Festkleben und damit deren Beschädigung vermieden werden. Keine scheuernden Reinigungsmittel oder kratzenden Lappen verwenden. Turdichtungen mit einer weichen Bürste oder einem Pinsel reinigen. Bei längerem Nichtgebrauch das Gerät am Haupttaster auf «off» schalten. Gerät ausräumen, abtauen, reinigen und Gerätetür sowie Gefrierabteiltür offen{lassen.

• Das Bedien- und Kontrollelement nur mit einem leicht angefeuchteten Lappen reinigen.
• Darauf achten, dass möglichst kein Reinigungswasser durch die Ablauföffnung in die Verdunsterschale lauft.
  -Vor Inbetriebnahme müssen das Gerät und die Dichtungen von Gerätetur und Gefrierabteiltur vollkommen trocken sein.

Tipps

Bei der Benutzung des neuen Gerätes sind folgende Punkte zu beachten:

Das Gerät möglichst nicht in der Nähve von Heizkörpern, Heizrohren oder Rauch - abzügen installieren und vor direkter Sonnenbestrahlung schützen.
Ein neu in Betrieb genommenes Gerät benötigt ca. 15 Std. (mit Lebensmittel) bis es die nomalen Betriebstemperaturen erreicht hat.
■ Gerätetür möglichst kurzzeitig geöffnet halten. Bei Türoeffnung über 2 Minuten beginnnt die Beleuchtung zu blinken. Vergewissern Sie sich beim Schliessen,

dass die Tur überall vollständig abdichtet. Die selbstschliessenden Scharniere unterstutzendies.

Die Abkühldauer von Getränen und anderen Lebensmittel von Raumtemperatur auf Kühlraumtemperatur kann bis zu 6 Stunden dauern. Je mehr warme Speisen eingelagert werden, um so mehr verlangert sich diese Dauer.
■ Verstellen der Temperatureinstellung hat keinen Einfluss auf die Abkuhlgeschwindigkeit, sondern nur auf das Temperaturniveau.
Warmes oder gar heisses Lagergut ausserhalb des Gerätes abkühlen setzen.
Durch das Einlagern von feuchtigkeitsabgebender Lebensmittel kann es zu Kondensbildungen an den Glastablaren kommt.
Die elektronische Regelung taut den Kuhlraum nur noch ungebahr einmal am Tag ab. Eine meistens sightbare Eisbildung an der Rückwand im Kuhlraum ist des halb normal.
Achten Sie daraufuf, dass das Kühlgut nicht mit der Rückwand des Kühlraumes in Berührung kommt, damit es nicht anfriert und beim Abtauen das Wasser nicht in den Kühlraum abgeleitet wird.
Beim Einordnen beachten:

• Öl und Fett nicht mit den Kunststoffeilen und der Turdichtung in Berührung bringen.
• Im Kuhlraum befinden sich bei jeder Betriebsstellung der Temperatureinstellung die kaltesten Bereiche an der Rückwand und über der untersten Ablage.

Empfindliche Lebensmittel daher auf die unterste Ablage legen.

Einordnungsbeispel:
- Im Gefrierabteil Lebensmittel einfriernen, lagern und Eis zubereiten.

• Auf den Tablarenvon oben nach untern Backwaren, fertige Speisen, Molkereiprodukte, Fleisch- und Wurstwaren.
  In den Einhängeschalenvon oben nach unter:Butter und Kase, Tuben, petite Dosen und Eier,rosse Flamchen.
  -In der GemueschaleGemuse,Obst und Salate.

LED Beleuchtung auswechseln

Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten.

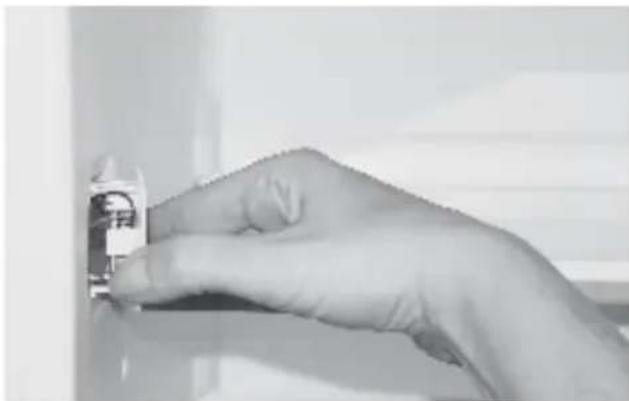

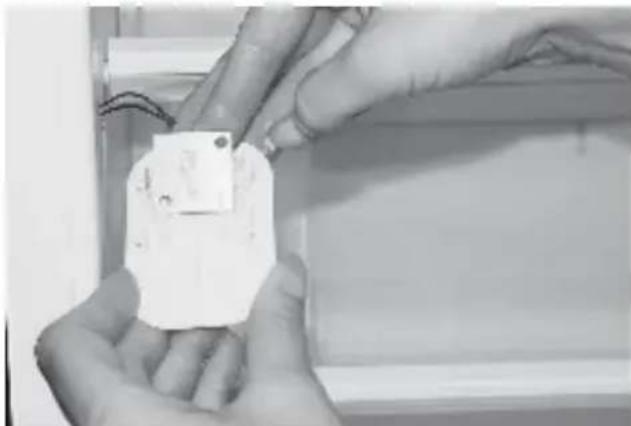

Klichen Sie die LED-Beleuchtung aus (Bild 8). Losen Sie die Steckverbindung zur LED-Beleuchtung (Bild 9). Die neue LED-Beleuchtungitte in umgehrter Reihenfolge einsetzen.

Hinweis: Verwenden Sieitte nur original LED-Beleuchtungen vom Hersteller.

8

9

Störungen

Das Gerät wurde vor der Auslieferung auf einwandfrei Funktion geprüft. Im Falle von Betriebsstörungen wenden Sie sichitte an die nachstgelegene Servicestelle unter Angaben der Modellnummer sowie der festgestelltten Mängel.

Störungen können auch durch das Ansprechen elektrischer Sicherungen entstehen. Der Schaden ist leicht behoben, wenn Sie die entsprechende Sicherung wieder aktivieren.

Fuhlerfehlfunktionen:

• Fehleranzeige F1 am Temperaturdisplay links = Temperatursensor am Kühraum defect
• Fehleranzeige F7 am Temperaturdisplay rechts = Umgebungstemperatursensor defekt

Garantie

Wir gewähren die Garantie ab Lieferdatum des Gerätes an den Endverbraucher.

Allfällige Mängel, die während dieser Zeit trotz vorschrifsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführren sind, werden im Rahmen dieser Garantie durch den Kundendienst behoben.

Nicht unter Garantie fallen:

-LED-Defekte
- Bruch von Glasplatten und Kunststoffeilen
- Defekte durch Nichtbefolgen der Bedienungsanleitung oder unsachgemessen Gebrauch
- Schadenersatzansprüche, die über unsere Garantieleistungen hinausgehen
- Geräte, welche durch Dritte repariert wurden.

Betriebsgeräusche

Ganznormale Geräusche

Das Kühlen wird durch einen Kompressor (Kälteaggregat) erhögt.

Der Kompressor pumpt das Kältemittel durch das Kühlsystem. Dabei entstehen Betriebsgeräusche. Auch nach dem Ausschalten des Kompressors sind Geräusche durch Druckund Temperaturunterschiede unvermeidbar.

Dieses Gerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kompressor und einem gerauschoptimierten Kältekreis ausgestattet.

Dennoch lassen sich bestimmte Gerausche nicht ganz vermeiden und sind in ihrer Lautstärke abhängig von der Gerätegrösse.

Unmittelbar nach dem Einsatz des Kompressors sind die Betriebsgeräusche am besten hörbar.

Sie werden mit fortschreitender Betriebsdauer leiser.

Nichtnormale Geräusche

Meist entstehen ungewöhnliche Gerauschedurch einen ungeeigneten Einbau.

Das Gerät muss waagerecht und stabil aufgestellt bzw. eingebaut sein.

Rohrleitungen)durfen auf keineen Fall an einer Wand oder anderen Mobeln anstehen.

Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren.

In offenen Kuchen oder bei in Raumteiler eingebauten Geräten werden die normalen Betriebsgeräusaiche intensiver wahrgenommen. Dies ist jederoch kein Mangel sondern bedingt durch die Architektur.

StichwortUrsacheBemerkung

Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates, Lautstärke abhängig von der Gerätegrosse
Surren Ventilatornormales Betriebsgeräusch, durch Belüftung
Gurgeln	Kältekreislauf	normales Betriebgeräusch, durch Strömung des Kältemittels im Kältekreis
Blubbern
Rauschen
Zischen	Kältekreislauf	normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer
Klicken	Thermostat	normales Schaltgeräusch eines elektromechanischen Temperatur-Reglers oder Magnetventils
Klappern	Tablare, Körbe, Einjährigechalen Beladung etc.	Innenteile so anordnen, dass sie sich nicht berühren bzw. dass sie fixiert sind.
Knacken	Gehäuse	Normale, temperaturbedingte Spanningsdehnungen der Materialien z.B. Kunststoffe, Isolation

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gefleiferten Servicekleber ein. Kleben Sie diesen an eine gut sightbare Stelle oder in ihre Telefonagenda.

FN

Gerat

These Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

Geratetur offnen.

• Das Typenschild befindet sich auf der rechten Inneseite.

Bei Betriebsstörungen erreichen Sie das{nachste Service-Center der V-ZUG AG unter der Gratis-Telefon-number 0800 850 850.

Anfrage, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sichitte direkt an unseren Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden ihrenarseille die entsprechenden Unterlagen.

Service aprèsvefte

[e-mail], www.vzug.ch

Service-Center: Tel. [phone]
