Cooltronic - Réfrigérateur V-ZUG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Réfrigérateur
Capacité totale	Variable selon le modèle
Classe énergétique	Variable selon le modèle
Dimensions (HxLxP)	Variable selon le modèle
Poids	Variable selon le modèle
Type de froid	Froid statique ou ventilé selon le modèle
Contrôle de la température	Thermostat réglable
Éclairage intérieur	LED ou classique selon le modèle
Fonctionnalités supplémentaires	Zone de fraîcheur, tiroirs à légumes, etc.
Entretien	Dégivrage manuel ou automatique selon le modèle
Consignes de sécurité	Ne pas obstruer les grilles de ventilation
Garantie	Variable selon le modèle
Informations avant achat	Vérifier les dimensions et la capacité

FOIRE AUX QUESTIONS - Cooltronic V-ZUG

Le réfrigérateur V-ZUG Cooltronic ne refroidit pas correctement. Que faire ?

Vérifiez que la porte est bien fermée et que les joints sont en bon état. Assurez-vous que le thermostat est réglé à la bonne température. Vérifiez également que le réfrigérateur n'est pas surchargé d'aliments, ce qui peut bloquer la circulation de l'air.

Il y a de la glace qui s'accumule à l'intérieur du réfrigérateur. Que dois-je faire ?

Dégivrez le réfrigérateur si l'accumulation de glace est importante. Assurez-vous que le réfrigérateur est bien ventilé et que les bouches d'aération ne sont pas obstruées. Vérifiez également le joint de la porte pour détecter d'éventuelles fuites.

Mon réfrigérateur émet un bruit étrange. Est-ce normal ?

Un léger bruit de fonctionnement est normal, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez que le réfrigérateur est bien de niveau et qu'il n'entre pas en contact avec d'autres objets. Si le bruit persiste, contactez un service après-vente.

Comment nettoyer le réfrigérateur V-ZUG Cooltronic ?

Débranchez le réfrigérateur avant de le nettoyer. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures et extérieures. Évitez les nettoyants abrasifs. N'oubliez pas de nettoyer également les joints de porte.

Comment régler la température de mon réfrigérateur V-ZUG Cooltronic ?

Utilisez le panneau de contrôle situé sur la façade du réfrigérateur pour régler la température. Réglez la température recommandée entre 3°C et 5°C pour le réfrigérateur et entre -18°C et -15°C pour le congélateur.

Le réfrigérateur V-ZUG Cooltronic a une odeur désagréable. Que faire ?

Vérifiez les aliments périmés et jetez-les. Nettoyez les étagères et les bacs avec un mélange d'eau et de vinaigre. Placez un petit bol de bicarbonate de soude à l'intérieur pour neutraliser les odeurs.

Comment optimiser l'espace de rangement dans mon réfrigérateur V-ZUG Cooltronic ?

Organisez les aliments par catégorie et placez les articles les plus utilisés à portée de main. Utilisez des bacs ou des organisateurs pour maximiser l'espace. Évitez de surcharger le réfrigérateur pour permettre une bonne circulation de l'air.

MODE D'EMPLOI Cooltronic V-ZUG

Nous vous remercions d'avoir porté votre choix sur l'un de nos produits. Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour lire attentivement ce mode d'emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement. Veuillez tenir compte des conseils de sécurité.

Cara cliente V-ZUG, caro cliente V-ZUG

Le présent mode d'emploi est valable pour les modèles suivants

Type No de modèle Système de mesure
Cooltronic	51029	SMS 55 / Euro 60

Le numéro de modèle correspond aux 3 premiers chiffres figurant sur la plaque signalétique

Campo di validità

16 Introduction
16 Instructions de sécurité et avertissements
17 Elément de commande et de contrôlé
19 Congélation
20 Contre-porte variable
21 Dégivrage
22 Compartiment réfrigérant
22 Nettoyage
23 Informations pour une utilisation économe en énergie
23 Conseils
24 Remplacement DEL
25 Pannes
25 Garantie
26 Bruits de fonctionnement

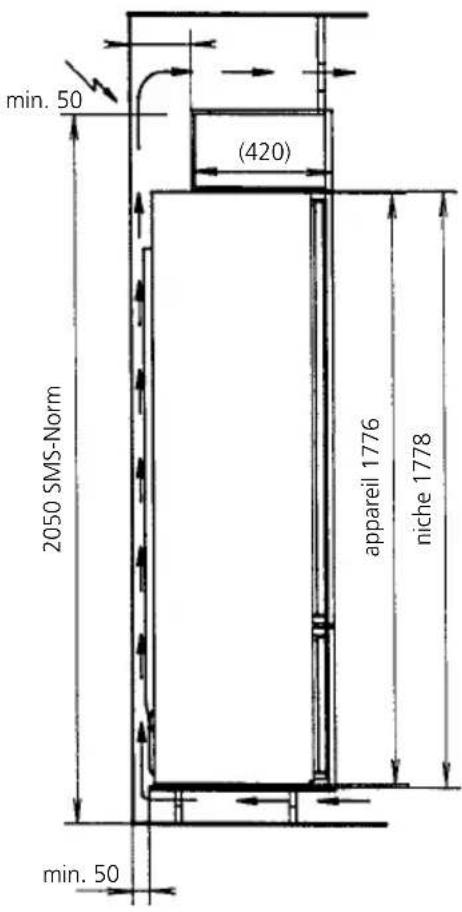

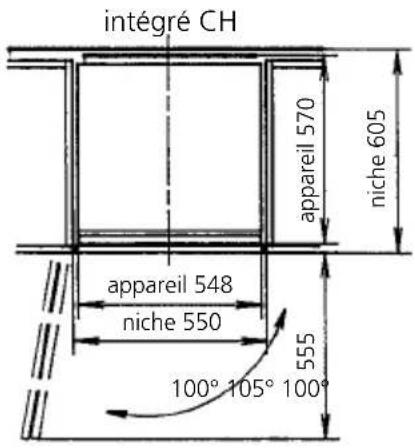

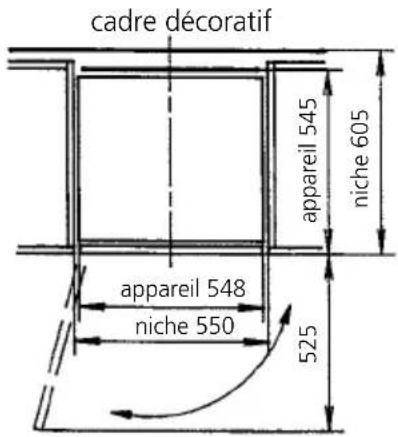

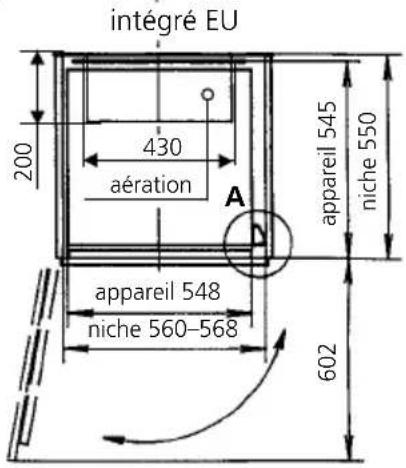

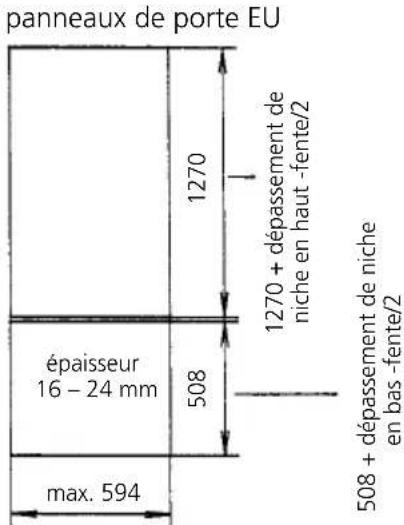

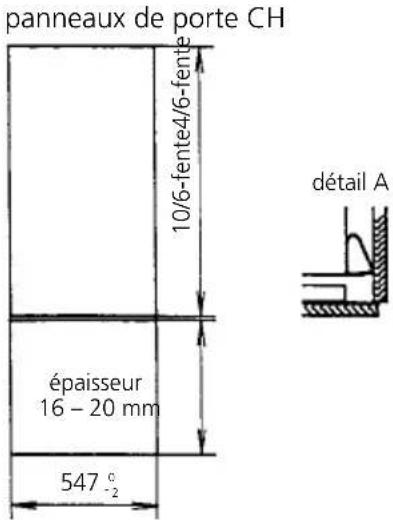

27 Encastrement / cotes

Sommario

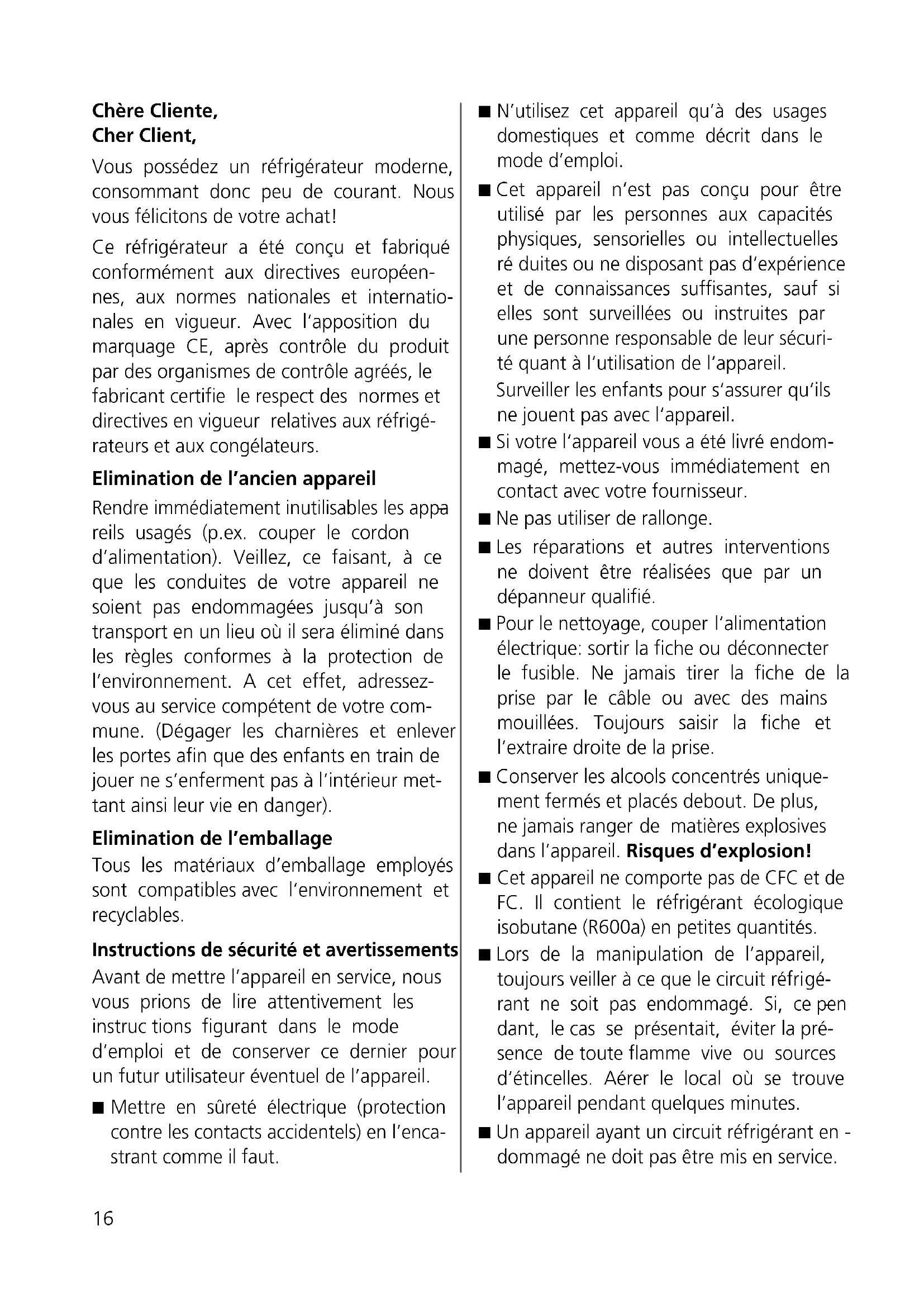

Vous possédez un réfrigérateur moderne, consommant donc peu de courant. Nous vous félicitons de votre achat!

Ce réfrigérateur a été conçu et fabriqué conformément aux directives européennes, aux normes nationales et internationales en vigueur. Avec l'apposition du marquage CE, après contrôle du produit par des organismes de contrôle agréés, le fabricant certifie le respect des normes et directives en vigueur relatives aux réfrigérateurs et aux congélateurs.

Elimination de l'ancien appareil

Rendre immédiatement inutilisables les appa reils usagés (p.ex. couper le cordon d'alimentation). Veillez, ce faisant, à ce que les conduites de votre appareil ne soient pas endommagées jusqu'à son transport en un lieu où il sera éliminé dans les règles conformes à la protection de l'environnement. A cet effet, adressez-vous au service compétent de votre commune. (Dégager les charnières et enlever les portes afin que des enfants en train de jouer ne s'enferment pas à l'intérieur mettant ainsi leur vie en danger).

Elimination de l'emballage

Tous les matériaux d'emballage employés sont compatibles avec l'environnement et recyclables.

Instructions de sécurité et avertissements

Avant de mettre l'appareil en service, nous vous prions de lire attentivement les instructions figurant dans le mode d'emploi et de conserver ce dernier pour un futur utilisateur éventuel de l'appareil.

■ Mettre en sûreté électrique (protection contre les contacts accidentels) en l'encastrant comme il faut.

■ N'utilisez cet appareil qu'à des usages domestiques et comme décrit dans le mode d'emploi.
- Cet appareil n'est pas conçu pour être utilisé par les personnes aux capacités physiques, sensorielles ou intellectuelles ré duites ou ne disposant pas d'expérience et de connaissances suffisantes, sauf si elles sont surveillées ou instruites par une personne responsable de leur sécurité quant à l'utilisation de l'appareil.
Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
■ Si votre l'appareil vous a été livré endommagé, mettez-vous immédiatement en contact avec votre fournisseur.
■ Ne pas utiliser de rallonge.
■ Les réparations et autres interventions ne doivent être réalisées que par un dépanneur qualifié.
■ Pour le nettoyage, couper l'alimentation électrique: sortir la fiche ou déconnecter le fusible. Ne jamais tirer la fiche de la prise par le câble ou avec des mains mouillées. Toujours saisir la fiche et l'extraire droite de la prise.
■ Conserver les alcools concentrés uniquement fermés et placés debout. De plus, ne jamais ranger de matières explosives dans l'appareil. Risques d'explosion!
■ Cet appareil ne comporte pas de CFC et de FC. Il contient le réfrigérant écologique isobutane (R600a) en petites quantités.
■ Lors de la manipulation de l'appareil, toujours veiller à ce que le circuit réfrigérant ne soit pas endommagé. Si, ce pendant, le cas se présentait, éviter la présence de toute flamme vive ou sources d'étincelles. Aérer le local où se trouve l'appareil pendant quelques minutes.
■ Un appareil ayant un circuit réfrigérant en - dommagé ne doit pas être mis en service.

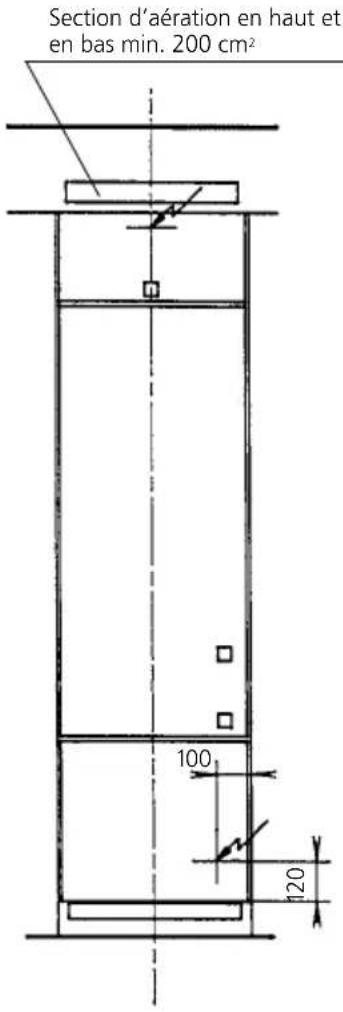

■ En montage encastré, il faut veiller à ce que les orifices d'admission et de sortie d'air ne soient pas obstrués ou recouverts.
■ Pour accélérer le dégivrage, aucun moyen mécanique ou artificiels autres que ceux recommandés ne doivent être em ployés.
■ Si l'appareil est utilisé à d'autres usages que ceux pour lesquels il a été prévu, manipulé ou réparé de manière impropre et incompétente, toute responsabilité sera déclinée en cas de dommages éventuels consécutifs.
■ Si le câble de raccordement de cet appareil est endommagé, il doit être remplacé par le fabricant ou son service après-vente, ou par un technicien qualifié, pour éviter tout danger.
■ Remarque importante: ne pas utiliser d'appareils électriques dans le compartiment destiné aux produits alimentaires.

Eléments de contrôle et de commande:

Sécurité enfants:

Les touches doivent être maintenues enfoncées au moins 3 secondes.

Acquittement de l'alarme:

N'importe quelle touche peut être utilisée pour acquitter la fonction d'alarme.

① Interrupteur principal MARCHE/ARRÊT:
② Mode «vacances»:

Le réfrigérateur est arrêté, le congélateur reste en service. L'afficheur de température du réfrigérateur (5) indique OF.

③ Augmenter la température du réfrigérateur (jusqu'à 9 °C au maximum):

Au bout de 3 secondes, l'affichage de la température se met à clignoter et indique la température sélectionnée.

Chaque appui sur la touche permet d'augmenter la température de 1 °C. Si on garde le doigt appuyé sur la touche, la valeur augmente automatiquement jusqu'à ce que l'on relâche la touche ou que la valeur maximale soit atteinte. Environ 5 secondes après que la touche a été relâchée, l'affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

④ Abaissement de la température du réfrigérateur

(jusqu'à 3 °C au minimum):

Au bout de 3 secondes, l'affichage de la température se met à clignoter et indique la température sélectionnée. Chaque appui sur la touche permet de réduire la température de 1 °C. Si on garde le doigt appuyé sur la touche, la valeur diminue automatiquement jusqu'à ce que l'on relâche la touche ou que la valeur minima-le soit atteinte. Environ 5 secondes après que la touche a été relâchée, l'affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

⑤ Affichage de la température du réfrigérateur:

La température affichée est une moyenne sur 2 heures qui peut parfois s'écarter de la valeur de consigne réglée, notamment après un dégivrage ou une ouverture prolongée de la porte. L'affichage indique LO si la température est inférieure à -5 °C et HI si elle dépasse +20 °C.

⑥ Affichage de la température du congélateur:

La température affichée est une moyenne sur 2 heures qui peut parfois s'écarter de la valeur de consigne réglée, en particulier après une ouverture prolongée de la porte ou l'introduction de quantités importantes de produits tiè-

des. L'affichage indique LO si la température est inférieure à -30 °C et HI si elle dépasse -5 °C.

⑦ Augmentation de la température du congélateur

(jusqu'à -14 °C au maximum):

Au bout de 3 secondes, l'affichage de la température se met à clignoter et indique la température sélectionnée. Chaque appui sur la touche permet d'augmenter la température de 1°C. Si on garde le doigt appuyé sur la touche, la valeur augmente automatiquement jusqu'à ce que l'on relâche la touche ou que la valeur maximale soit atteinte. Environ 5 secondes après que la touche a été relâchée, l'affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

⑧ Abaissement de la température du congélateur

(jusqu'à -24 °C au minimum):

Au bout de 3 secondes, l'affichage de la température se met à clignoter et indique la température sélectionnée. Chaque appui sur la touche permet de réduire la température de 1°C. Si on garde le doigt appuyé sur la touche, la valeur baisse automatiquement jusqu'à ce que l'on relâche la touche ou que la valeur minimale soit atteinte. Environ 5 secondes après que la touche a été relâchée, l'affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

⑨ Touche de congélation rapide:

Le rendement frigorifique maximal est fourni pour le congélateur. L'affichage représente un flocon de neige. Au bout de 24 heures, la température revient automatiquement à la valeur de consig-

ne initiale. Le flocon de neige s'éteint. La fonction de congélation rapide peut aussi être interrompue avant 24 heures en appuyant à nouveau sur la touche.

⑩ Touche de réfrigération rapide:

Le rendement frigorifique maximal est fourni pour le réfrigérateur. L'affichage représente un ventilateur. Au bout de 24 heures, la température revient automatiquement à la valeur de consigne initiale. Le symbole de réfrigération rapide s'éteint. La fonction de réfrigération rapide peut aussi être interrompue avant 24 heures en appuyant à nouveau sur la touche. Après la fin de la réfrigération rapide, le réfrigérateur dégivre automatiquement.

⑪ Affichage de fonctionnement pour le compartiment spécial:

Lorsque le symbole de la carotte s'affiche, cela signifie que le compartiment spécial est en fonctionnement. Les températures de stockage idéales dans ce compartiment spécial se situent dans la plage de valeurs théoriques comprise entre 4 et 6. Lorsque les valeurs théoriques sont réglées sur une température plus élevée, la température dans le compartiment spécial va alors monter au-delà de 3°C. Lorsque le symbole clignote, la température dans le compartiment spécial est trop élevée ou trop basse. Ceci peut être la conséquence de temps d'utilisation plus longs, d'une porte mal fermée au niveau de la chambre de ref-roidissement, d'une coupure de courant ou d'un réglage trop élevé de la valeur théorique.

Alerte d'ouverture de la porte du réfrigérateur

Au bout de 2 minutes, la DEL clignote à intervalles de 15 secondes. Réinitialisation par n'importe quelle touche.

Au bout de 3 minutes, la DEL clignote à intervalles de 5 secondes. Réinitialisation par n'importe quelle touche.

Au bout de 4 minutes, la DEL clignote 1 fois par seconde. Réinitialisation par n'importe quelle touche.

Au bout de 10 minutes, alarme sonore.

Réinitialisation par touche quelconque.

Durée 3 minutes, répétition après 30 minutes.

Si la porte du congélateur reste ouverte pendant plus de 10 minutes, une alarme sonore se déclenche jusqu'à ce que la porte soit refermée ou que l'alarme soit neutralisée en appuyant sur une touche.

Alarme de température

Une alarme sonore se déclenche si la température dans le réfrigérateur dépasse la valeur réglée de 10 °C, si la température moyenne dans le congélateur est supérieure à -9 °C lorsque la température moyenne dans le compartiment de congélation est supérieure à -9°C ou lorsque la température dans le compartiment spécial diverge fortement de celle du capteur de température. Par ailleurs, le voyant lumineux de la température concernée ou celui du bon fonctionnement du compartiment spécial clignote.

Congélation

■ Seules des aliments fraîches conviennent à la congélation.
■ Pour éviter que la température des aliments déjà surgelées s'éléve de trop, ne congeler que de petites quantités à la fois. Il est possible de congeler dans

chac une des bacs. Il est préférable de n'em baller que par peti tes portions.

■ Pour congeler la quantité maximale (voir plaque signalétique), utiliser le tiroir du haut. Appuyer sur la touche de congélation rapide après avoir introduit les produits. Ne pas modifier les réglages de température du réfrigérateur et du congélateur. La fonction de congélation rapide est désactivée automatiquement au bout de 24 heures.
■ Pour congeler de petites quantités, il est possible d'utiliser la fonction de congélation rapide, mais il n'est pas nécessaire de la maintenir pendant 24 heures.
■ Les aliments à congeler ne doivent pas entrer en contact avec celles déjà surgelées. Les produits alimentaires décongelés ne doivent pas être recongelés, car ils risquent de s'altérer.

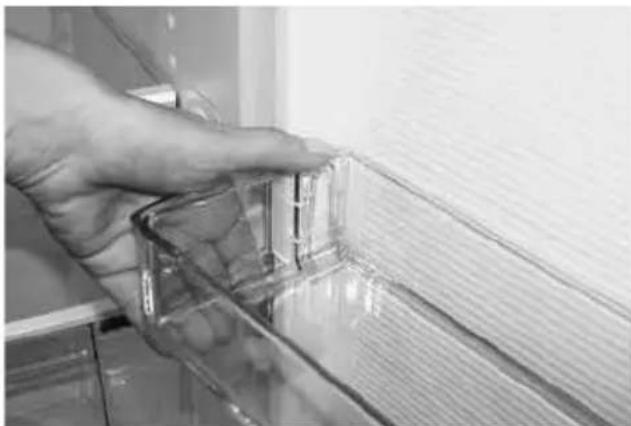

Contre-porte variable

Les balconets (figure ②) de la contre-porte sont facilement réglables et vous offrent la possibilité d'une répartition individuelle. Ajustage des balconets et des galeries de maintien des bouteilles: presser d'abord vers le haut et tirer, régler la hauteur désirée et insérer dans l'ordre inverse. Noter que le couvercle du balconet supérieur n'est pas réglable.

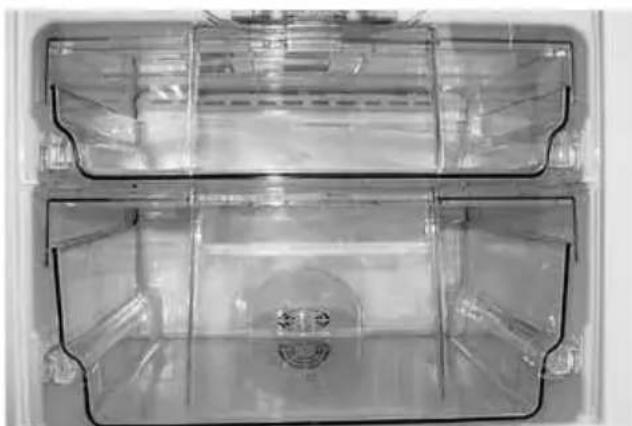

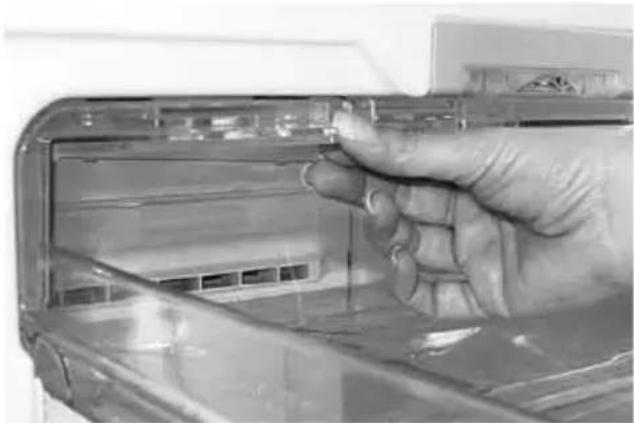

Compartiment spécial

Le compartiment spécial (figure ③) permet une durée de conservation jusqu'à trois fois plus longue pour différentes alimentaires fraîches par rapport au réfrigérateur conventionnel. La température dans le compartiment spécial se situe entre 0°C et +3°C (env. à 5°C valeur de consigne reglée).

Sortir et remettre le compartiment spécial Tirer le bac du compartiment spécial jusqu'à l'arrêt. Sortir le bac en le soulevant légèrement et le faire pivoter latéralement (figure ④). Remettre le bac en le posant sur les glissières sorties et le poussant vers l'arrière.

L'humidité de l'air est réglable comme suit:

- Petit symbole d'humidité (à gauche): humidité de l'air basse (env. 45%)

- Grande symbole d'humidité (à droite): humidité de l'air plus élevée (max. 90%)

L'humidité dans le compartiment spécial dépend:

• De la quantité et du degré d'humidité des denrées alimentaires ainsi que de leurs emballages
• Du nombre des ouvertures du compartiment spécial
• Emballage

Le compartiment spécial se prête spécialement à la conservation de:

• Baies, salades, légumes, fruits, champignons etc. (position d'humidité élevée, symbole à droite)
• Viande, poisson, volaille, saucisse etc. (position d'humidité basse, à gauche)

Ne doivent pas être placés dans le compartiment spécial: Pommes de terre, fromage à pâte dure, les légumes sensibles au froid tels que aubergines, haricots, concombres, courgettes, poivrons, tomates, zucchini.

Tous les fruits exotiques sensibles au froid, tels que ananas, avocats, bananes, pampelmousses, mangues, melons, papayes, fruits de passion etc. Ceux-ci doivent être placées dans des bacs fermés dans le compartiment de réfrigeration (le séchage est évité).

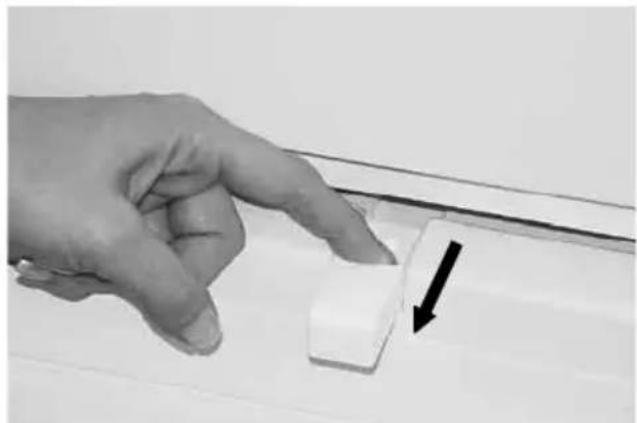

Dégivrage

Le réfrigérateur dégivre automatiquement pour faire fondre la glace qui se forme sur la paroi du fond. Cette opération a lieu une ou deux fois par jour, selon la fréquence d'ouverture des portes. Pendant le dégivrage, la température augmente à l'intérieur du réfrigérateur et la glace déposée sur la paroi arrière fond complètement. Une fois la glace fondue, la température est ramenée à la consigne réglée. L'eau de dégivrage sort par le trou d'évacuation et s'évapore dans le bac collecteur, à l'extérieur de l'appareil.

Maintenir le canal collecteur et le trou d'évacuation bien propres de manière à ce que l'eau de dégivrage puisse s'écouler sans encombre. Dégivrer le compartiment de congélation lorsqu'une épaisse couche de glace s'est formée. Cette couche entrave la congéla tion des aliments. Pendant le dégivrage, entreposer les produits surgelés dans un endroit aussi froid que possible en les isolant bien à l'aide, p.ex. de papier journal.

• déclencher l'appareil au moyen de la touche principale.
  – Tirer le canal d'évacuation (figure ⑥).
• Placer un bac de récupération de l'eau de dégivrage sous le canal d'évacuation (figure ⑦).
  – Laisser la porte ouverte.

Le dégivrage peut être sensiblement accéléré en plaçant un récipient contenant de l'eau chaude dans le compartiment de congélation. Attention: ne jamais utiliser d'objets pointus pour détacher la glace ou les matières prises dans celle-ci. Ne pas employer d'appareils de chauffage électriques ou de flammes vives pour dégivrer.

• Après le dégivrage, nettoyer et bien sécher l'intérieur.
• enclencher l'appareil au moyen de la touche principale.

Compartiment réfrigérant

Les étagères en verre sont réglables individuellement en hauteur. Tirer les deux taquets à fond vers l'intérieur (fig. ⑧a) et pour fixer les tourner en bas vers l'arrière (fig. ⑧b). Tirer la plaque de verre du guidage arrière et la replacer en sens inverse à la position souhaitée. La sur face de rangement subdivisée permet de conserver en position verticale des récipients de grande hauteur.

Nettoyage

L'appareil doit être maintenu bien propre pour une conservation hygiénique des aliments. Le nettoyer de temps en temps avec de l'eau savonneuse peu concentrée et le sécher. Il est recommandé de le frotter occasionnellement avec de l'eau vinaigrée pour enlever les odeurs. En nettoy ant les joints de porte, on évite qu'ils se collent sur la carcasse et se détériorent en conséquence. Ne pas employer de détersifs abrasifs ou de chiffons rugueux susceptibles de provoquer des égratignures. Nettoyer les joints de porte à l'aide d'une brosse ou d'un pinceau souple. Si l'appareil n'est pas utilisé pendant une période prolongée, déclencher l'appareil au moyen de la touche principale. Le vider, dégivrer, nettoyer et laisser ouvertes les portes du compartiment réfri-gérant et du compartiment congélateur.

• Nettoyer les éléments de commande et de contrôle seulement aven un chiffon humide.
• Veiller, autant que possible, à ce que de l'eau de nettoyage ne s'écoule pas dans le bac collecteur par le trou d'évacuation.
• Avant la mise en service, veiller à ce que l'appareil et les joints des portes du compartiment réfrigérant et du congélateur soient complètement secs.

Informations pour une utilisation économe en énergie

■ Utilisez autant que possible le réfrigérateur tel qu'il vous a été livré. La disposition de base des tiroirs, des tablettes et des étagères assure une répartition optimale de la température.
■ Dans la mesure du possible, n'installez pas l'appareil à proximité de radiateurs, de tuyaux de chauffage ou de conduits de fumée, et protégez-le autant que possible du rayonnement solaire direct.
■ Laissez les portes de l'appareil ouvertes le moins longtemps possible. Plus vous refermez les portes rapidement, moins il y a de perte de froid.
■ Veillez à bien refermer les portes complètement. Le joint d'étanchéité des portes doit être bien plaqué contre le cadre du réfrigérateur.
■ Laissez refroidir les produits à entreposer chauds, ou même brûlants, à l'extérieur de l'appareil.
■ L'entreposage de denrées alimentaires dégageant de l'humidité entraîne une augmentation du givrage au niveau de la paroi arrière du réfrigérateur et une réduction de la puissance de réfrigération.

Conseils

Tenir compte des points suivants lors de l'utilisation de votre nouvel appareil:

■ Un appareil nouvellement mis en service a besoin d'env. 15 heures (avec des aliments) pour atteindre les températures normales de service.
■ Lors d'ouvertures dépassant 2 minutes, l'éclairage commence à clignoter. S'assurer en fermant que la porte soit partout bien hermétique. Les charnières autorabattantes assistent l'opération.
■ La durée de refroidissement des boissons et autres aliments depuis la température ambiante à celle de réfrigération peut demander jusqu'à 6 heures. Plus de aliments chaudes sont entreposées, plus cette durée se prolonge.
■ Le réglage du sélecteur de température n'a aucune influence sur la vitesse de refroidissement, mais uniquement sur le niveau de température.
■ Le stockage de marchandises dégageant de l'humidité peut entraîner la formation d'eau de condensation sur les étagères en verre.
- La commande électronique ne dégivre le compartiment réfrigérant qu'environ une fois par jour. Souvent une couche de glace est visible sur la face arrière du compartiment réfrigérant – ceci est donc nor mal.
■ Veiller à ce que les aliments réfrigérées ne touchent pas la paroi arrière du compartiment réfrigé rant de manière à ce qu'elles ne gèlent pas au contact celle-ci et que lors du dégivrage, l'eau ne soit pas dérivée dans le compartiment.
■ Lors du rangement, veiller à ce que: - Les huiles et graisses n'entrent pas en contact avec les pièces en plastique et le joint de la porte.

- Dans le compartiment réfrigérant, les zones les plus froides se trouvent, pour toutes les positions du sélecteur de température, près de la paroi arrière et au dessus de l'étagère en verre inférieure. En conséquence, mettre les aliments sensibles sur l'étagère inférieure.

■ Exemple de rangement:

- Surgeler et entreposer les aliments alimentaires, préparer les glaçons dans le congélateur.

- Placer sur les étagères de haut en bas, pâtisseries, repas préparés, produits laitiers, viandes et charcuterie.

- Dans les balconets de haut en bas: beurre et fromages, tubes, petites boîtes et œufs, grandes bouteilles.

- Dans les bacs à légumes: légumes, fruits et salades.

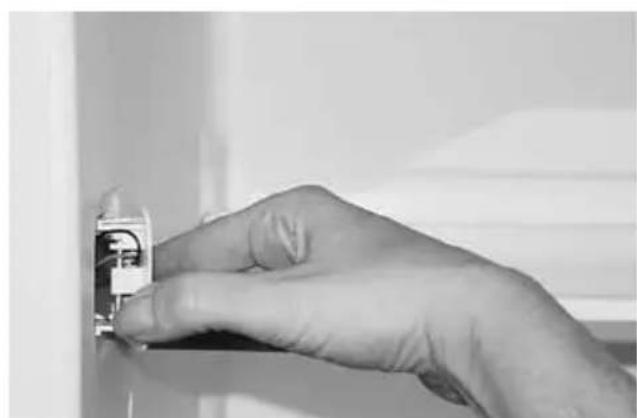

Changement de l'éclairage

Couper l'alimentation électrique: sortir la fiche ou déconnecter le fusible.

Décliquer l'éclairage par DEL (figure ⑨). Desserrer le cavalier de l'éclairage (figure ⑩). Remettre le nouvel éclairage dans le sens contraire.

Remarque: Utiliser uniquement des DEL d'origine!

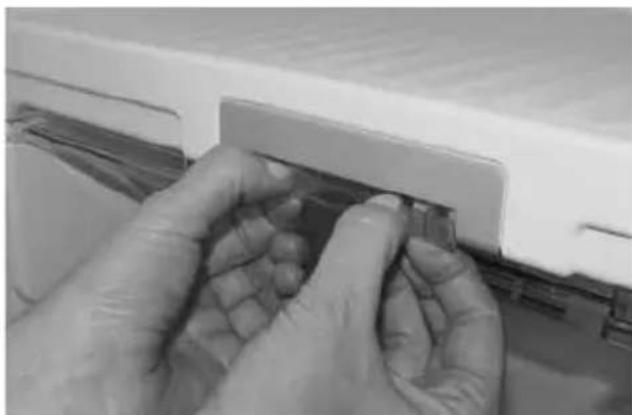

Eclairage par LED au-dessus du compartiment spécial

Enlever le film de protection transparent en le tirant vers le bas (Image ⑪a).

Décliquer l'éclairage par LED (Image ⑪b).

Couper la connexion de l'éclairage par LED (Image ⑪c).

Le parfait fonctionnement de l'appareil a été vérifié avant sa livraison. En cas de panne, s'adresser au point de service le plus proche en indiquant le numéro de modèle et la défaillance constatée.

Des pannes peuvent également survenir à la suite de déclenchements de coupe-circuits électriques. On remédie facilement au dommage en réactivant le coupe-circuit concerné.

Affichage après coupure de courant

Une coupure de courant est signalée si la température du congélateur dépasse –9 °C lors du rétablissement de la tension. Dans ce cas, les deux indicateurs de température clignotent et indiquent la température mesurée après le redémarrage. Le clignote-ment s'arrête lorsqu'on appuie sur une touche quelconque et les indicateurs de température affichent les températures moyennes actuelles.

Défaut de fonction d'une sonde:

• message d'erreur F1 à gauche de l'affichage = sonde température frigo défectueuse

• message d'erreur F2 à droite de l'affichage (température d'air du compartiment spécial) = sonde température compartiment spécial défectueuse

• message d'erreur F3 à droite de l'affichage (température evaporateur du compartiment spécial) = sonde température compartiment spécial défectueuse

• Affichage d'erreur F4 sur l'afficheur de température à droite (température dans le congélateur) = sonde de température défectueuse dans le congélateur.
• message d'erreur F7 à droite de l'affichage = sonde temperature environnement défectueuse

Fonctionnement en mode dégradé

Si un défaut d'une sonde est signalé, le réfrigérateur passe en mode dégradé et continue à fonctionner avec un contrôle en fonction du temps, indépendamment des sondes défectueuses.

Garantie

Nous vous accordons la garantie dès la date de livraison de l'appareil.

Toute défaillance survenant pendant cette période malgré une utilisation conforme aux instructions du mode d'emploi et due à un défaut de matériel ou de fabrication, sera réparée gratuitement dans le cadre de cette garantie par le service après-vente.

Ne sont pas couverts par la garantie:

• DEL defectueux
• bris de plaques en verre et de pièces en plastique
• pannes dues à la non observation du mode d'emploi ou usage inapproprié
  – demandes de dédommagement dépassant nos prestations de garantie
• appareils réparés par des tiers.

Bruits de fonctionnement

Bruits tout à fait normaux

C'est un compresseur (groupe frigorifique) qui permet la réfrigération. Le compresseur pompe le fluide ré frigérant et le fait passer dans le système de réfrigération. Cela provoque des bruits de fonctionnement. Même lorsque le compresseur est au repos, les bruits dus aux différences de pression et de température sont inévitables.

Cet appareil ultramoderne est équipé d'un compresseur silencieux et d'un circuit frigorifique dont le niveau sonore a été optimisé.

Il est toutefois impossible d'éviter complètement certains bruits et leur volume sonore dépend de la taille de l'appareil.

Dès que le compresseur se met en marche, c'est à ce moment-là que les bruits de fonctionnement sont le plus audibles. Ils diminuent d'intensité au fur et à mesure.

Bruits anormaux

Les bruits insolites tiennent la plupart du temps au fait que l'appareil n'est pas correctement installé.

L'appareil doit être installé ou encastré sur une surface plane et être stable.

Les tuyaux ne doivent en aucun cas toucher un mur ou d'autres meubles.

Les tuyaux ne doivent pas non plus s'entre-toucher.

On perçoit plus les bruits de fonctionnement normaux dans les cuisines ouvertes ou lorsque les appareils sont encastrés dans une séparation de pièce. Il ne s'agit pas là d'un défaut de l'appareil, mais d'un problème d'architecture.

Bruit Cause Remarque

Ronflement

Groupe frigorifique

Bruit normal du groupe frigorifique en marche,le volume dépend de la taille de l’appareil et de la vitessede rotation du moteur du compresseur qui varie enfonction de la charge.

Ronronnement	Ventilateur	Bruit de fonctionnement normal dû à la ventilation
GargouillementGlougousBruit de liquide	Cycle frigorifique	Bruit de fonctionnement normal dû à la circulation du fluide réfrigérant dans le circuit frigorifique
Sifflement	Cycle frigorifique réfrigérant dans l'évaporateur	Bruit de fonctionnement normal dû à l'injection du fluide
Cliquetis balconnets,chargement, etc.	Clayettes, bacs,	Fixer les éléments intérieurs ou éviter qu'ils se touchent
Craquement réfrigérateur	Habillage du des matières plastiques, de l'isolation, dus à la température	Tensions et allongements normaux des matériaux, p. ex.,
Déclic	Soupape	Bruit normal de mise en route de la Soupape

Réfrigérateur à encastrer niche SMS 14/6 (1778 mm)

Mettre en sûreté électrique (protection contre les contacts accidentels) en l'encastrant comme il faut. Si la prise de courant n'est plus accessible après l'encastrement de l'appareil, il faut prévoir un organe de coupure sur l'installation. Comme organe de coupure sont admis les interrupteurs avec une distance de contacts d'au moins 3 mm, les fusibles, les disjoncteurs automatiques et les contacteurs.

Les caractéristiques de performance sont également assurées pour les niches de profondeur 550

Section d'aération en haut et en bas min. 200 cm² 100 120

min. 50 (420) 2050 SMS-Norm appareil 1776 niche 1778 min. 50

panneaux de porte CH 10/6-fente4/6-fente épaisseur 16 - 20 mm 547 ° -2 détail A

panneaux de porte EU 1270 1270 + dépassement de niche en haut -fente/2 épaisseur 16 – 24 mm 508 508 + dépassement de niche en bas -fente/2 max. 594

intégré CH appareil 570 niche 605 appareil 548 niche 550 100° 105° 100° 555

cadre décoratif appareil 548 niche 550 525 niche 605 appareil 545

intégré EU 200 430 aération A appareil 548 niche 560-568 602 appareil 545 niche 550

Stimata cliente, stimato cliente

Si vous devez nous contacter suite à un dérangement de fonctionnement ou pour passer une commande, veuillez toujours nous indiquer le numéro de fabrication (FN) et la désignation du modèle de votre appareil. Inscrivez ces indications ci-dessous, ainsi que sur l'autocollant de service fourni avec l'appareil. Placez cet autocollant à un endroit bien visible ou dans votre répertoire téléphonique.

lierappA NF

Ces indications figurent sur le certificat de garantie, sur la facture originale, ainsi que sur la plaque signalétique de votre appareil.

Ouvrez la porte de l'appareil.

- La plaque signalétique se trouve sur le coté intérieur à droite.

En cas de perturbations de fonctionnement, vous pouvez contacter le Centre de service de V-ZUG SA le plus proche au numéro de téléphone gratuit 0800 850 850.

Questions, commandes, contrat d'entretien

Pour les questions et les problèmes d'ordre administratif ou technique ainsi que pour la commande de pièces de rechange et d'accessoires, veuillez vous adresser directement à l'établissement principal à Zug, tél. [phone].

Pour assurer l'entretien de tous nos produits, vous avez la possibilité de conclure un contrat d'entretien au terme de l'année de garantie. Sur demande, nous vous enverrons avec plaisir les documents correspondants.

Assistenza tecnica
