DKP 2020 X - Hotte BLOMBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante / filtrante
Marque	Blomberg
Modèle	DKP 2020 X
Alimentation électrique	220-240 V ~ 50/60 Hz
Nombre de vitesses	4 (dont une intensive)
Éclairage	Ampoule à incandescence 40 W
Type de filtre à graisse	Filtre métallique autoportant, lavable au lave-vaisselle
Filtre à charbon actif	Optionnel, non lavable, à remplacer tous les 4 mois
Diamètre de sortie d'air	120 mm ou 150 mm (avec réducteur fourni)
Distance minimale au plan de cuisson	650 mm
Installation	Aspirante ou recyclage (kit charbon requis)
Commande	Touches mécaniques avec LED
Fonction intensive	Oui, 10 minutes avec arrêt automatique
Type de cheminée	Télescopique, réglable en hauteur
Composants inclus	Corps hotte, cheminée supérieure et inférieure, flasque de réduction, raccord sortie air, rallonge, brides, vis, chevilles
Entretien des filtres à graisse	Tous les 2 mois en usage normal
Entretien du filtre à charbon	Remplacement tous les 4 mois

FOIRE AUX QUESTIONS - DKP 2020 X BLOMBERG

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm.

Comment installer la hotte en version recyclage ?

Pour une installation en version filtrante, insérez le raccord 15 sur la rallonge du corps de hotte, puis les rallonges raccord 14.1 latéralement. Assurez-vous de la présence des filtres à charbon actif. La sortie d'air doit être au niveau des bouches de la cheminée.

Comment nettoyer les filtres métalliques ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Retirez-les en poussant vers l'arrière du groupe et en tirant vers le bas. Lavez-les sans les plier, séchez-les puis remontez-les avec la poignée visible.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre anti-odeur au charbon actif n'est ni lavable ni régénérable. Il doit être remplacé au moins tous les 4 mois, ou plus fréquemment en cas d'usage intense.

Comment allumer la fonction intensive ?

Pour activer la vitesse intensive, appuyez sur la touche T4 pendant environ 2 secondes. Le voyant clignote. La fonction s'arrête automatiquement après 10 minutes. Vous pouvez l'éteindre manuellement en appuyant sur n'importe quelle touche.

Que faire si l'éclairage ne fonctionne plus ?

Vérifiez les ampoules. Elles sont de type incandescence 40 W. Pour les remplacer, retirez les filtres métalliques, dévissez les ampoules défectueuses et remplacez-les par des neuves de mêmes caractéristiques.

Comment brancher la hotte électriquement ?

La hotte doit être branchée sur le secteur via un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm. Assurez-vous que la tension correspond à celle indiquée sur la plaquette (220-240 V). La mise à la terre est obligatoire.

La hotte peut-elle être utilisée avec une plaque à gaz ?

Oui, mais la distance minimale de 650 mm doit être respectée. De plus, si vous utilisez des appareils à gaz dans la même pièce, prévoyez une aération suffisante pour l'arrivée d'air pur.

Comment régler la vitesse du moteur ?

La hotte dispose de touches dédiées : T10/1 pour la première vitesse (et arrêt en appuyant 2 secondes), T2 pour la deuxième, T3 pour la troisième, et T4 pour la vitesse intensive. Utilisez la vitesse adaptée à l'émission de vapeurs.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles auprès du service après-vente Blomberg ou de revendeurs agréés. Référez-vous au manuel pour la liste des composants : corps hotte, cheminée, filtres, ampoules, etc.

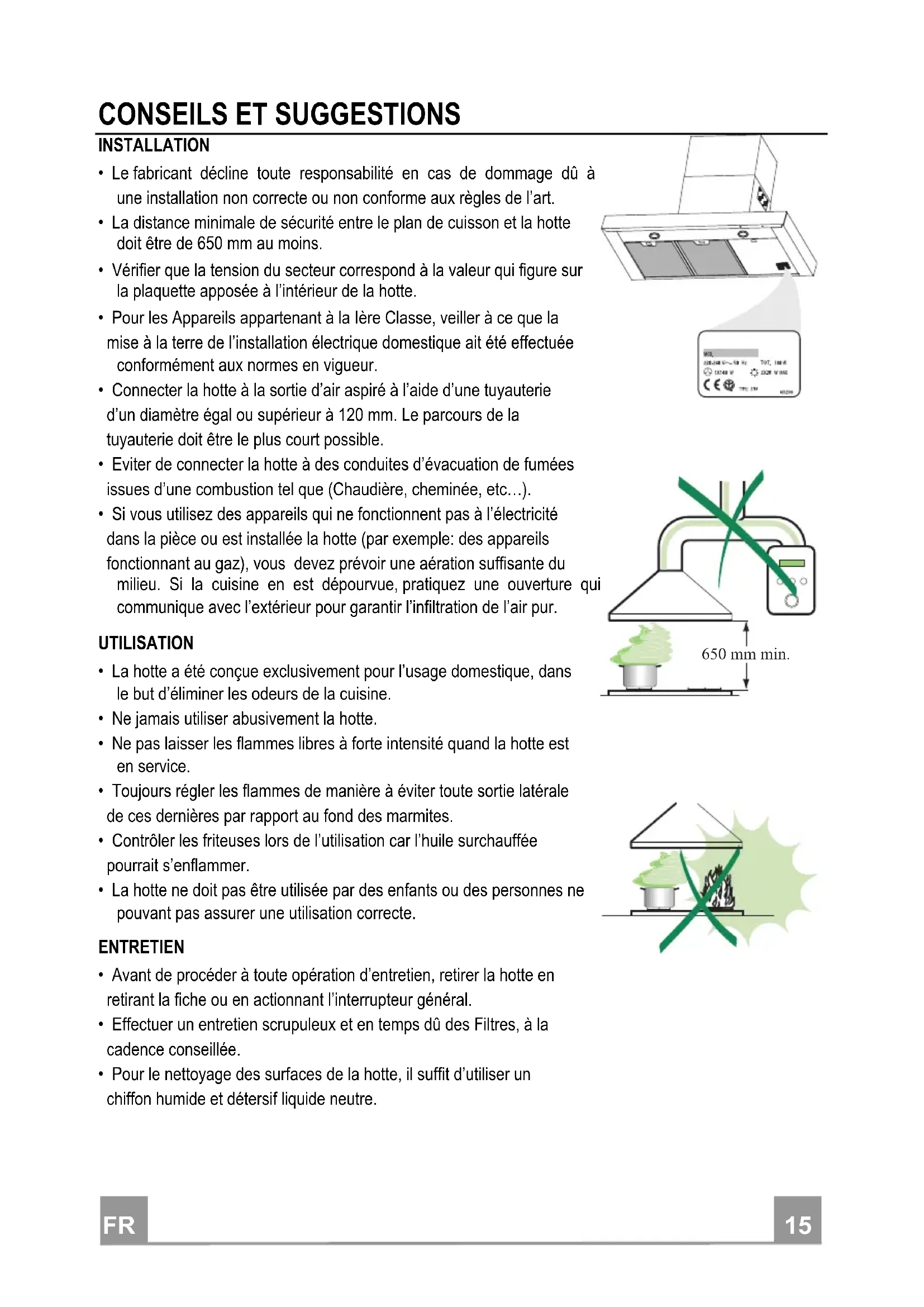

MODE D'EMPLOI DKP 2020 X BLOMBERG

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotter doit être de 650mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils apparanten à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparèils qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des apparèils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete concue exclusivement pour I'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotter.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours regler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas etre utiliser par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,steroler la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détesif liquide neutre.

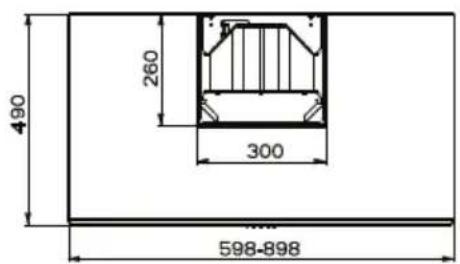

Encombrement

Composants

Réf. Q.te Composants de Produit

1 1 Corps Hotte equipe de:Comandes, Lumiere,Groupe Ventilateur,Filtres
2 1 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
9 1 Flasque de Reduction 150-120 mm
14.1 1 Rallonge Raccord Sortie Air
15 1 Raccord Sortie Air

Réf. Q.té Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure
11 6 Chevilles
12a 6 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5

Q.té Documentation

1 Manuel d'instructions

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650~mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côte opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
  Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trouss de fixation du corps hotter, en laissant un espace de 5 - 6mm entre le mur et la tete de la vis.

Montage Corps Hotte

• Avant d'accrocher le corps hotter, serrer les deux vis Vr situées sur les points d'accrochage du corps hotter.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotter.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm , insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
  Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Insérer sous pression le raccord 15 sur la rallonge corps hotte 14.
• Insérer laterralement les rallonges raccord 14.1 sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical. Si tel n'est pas le cas, ajuster la position en inversant les rallonges raccord 14.1 et remonter les pieces comme déscrit au pré-alable.
• S'assurer de la présence des filtrres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

Montage Cheminée

Cheminée supérieure

• Elargir légerement les deux bords lateriaux, et les accrocher derrières les brides 7.2.1: referrer jusqu'à la butée.
  Fixer lateralement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords lateriaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralément la partie inférieure au corps hotter, à l'aide des deux 2 vis 12e fournies.

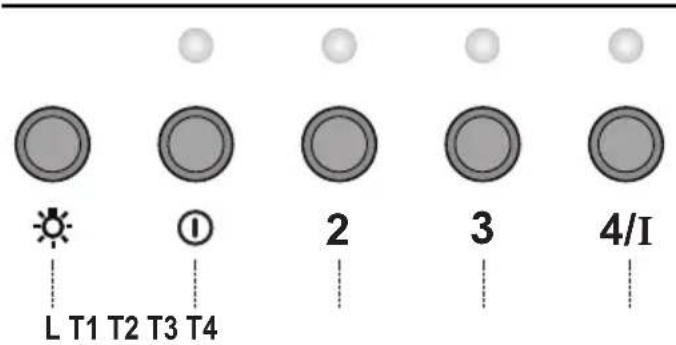

Tableau de commande

TOUCHE LED FUNCTIONS
L0/1 éclairage	Allume et étèint l'éclairage.
T10/1 Moteur	Allumé Première vitesse.
		Cette touche permet d'éteindre la hotte en y pressant pour environ 2 seconds.
T2	Vitesse Allumé	Deuxième vitesse.
T3	Vitesse Allumé	Troisième vitesse.
T4	Vitesse Fixe	Vitesse maximum.
	Clignotement	Vitesse intensive.
	Cette vitesse est conseillée pour de grandes émissions de va- peurs de cuisson. Elle peut être insérée en pressant pour 2 se- condes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuelle- ment en pressant n'importe quelette touche.

L Lumières	Allume et étèint l'installation de l'éclairage.
S Del Del allumage Moteur.
V1 Moteur	Met en marche et à l'accêt le moteur aspiration à vitesse minimale, pour un re-change d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2 Vitesse	Vitesse moyen pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
V3 Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

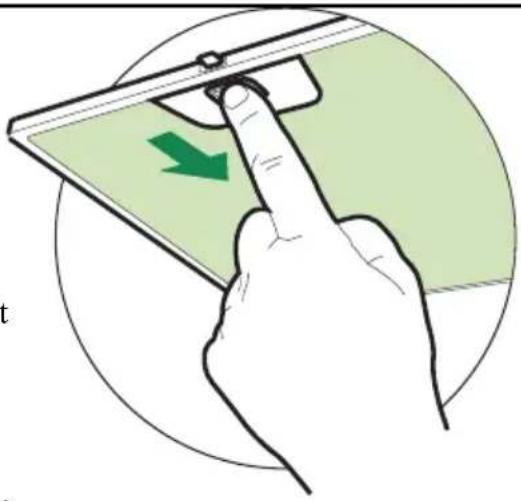

Filtres anti-graisse

NETTOYAGE Filtres ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrêté du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

• Ni livable, ni regénérable, le remplacer au moins tous les 4 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtrte anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter les filtrres anti-graisse métalliques.

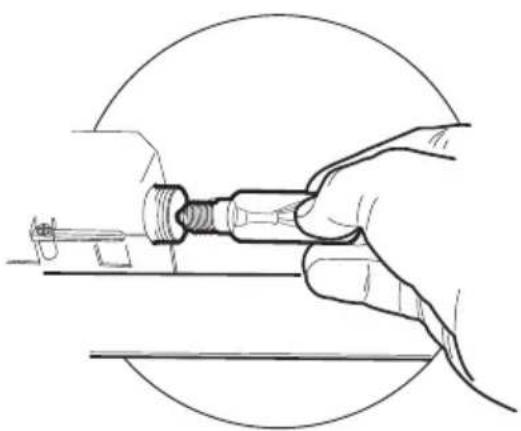

Eclairage

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtrres anti-graisse métalliques.

MONTAGE
