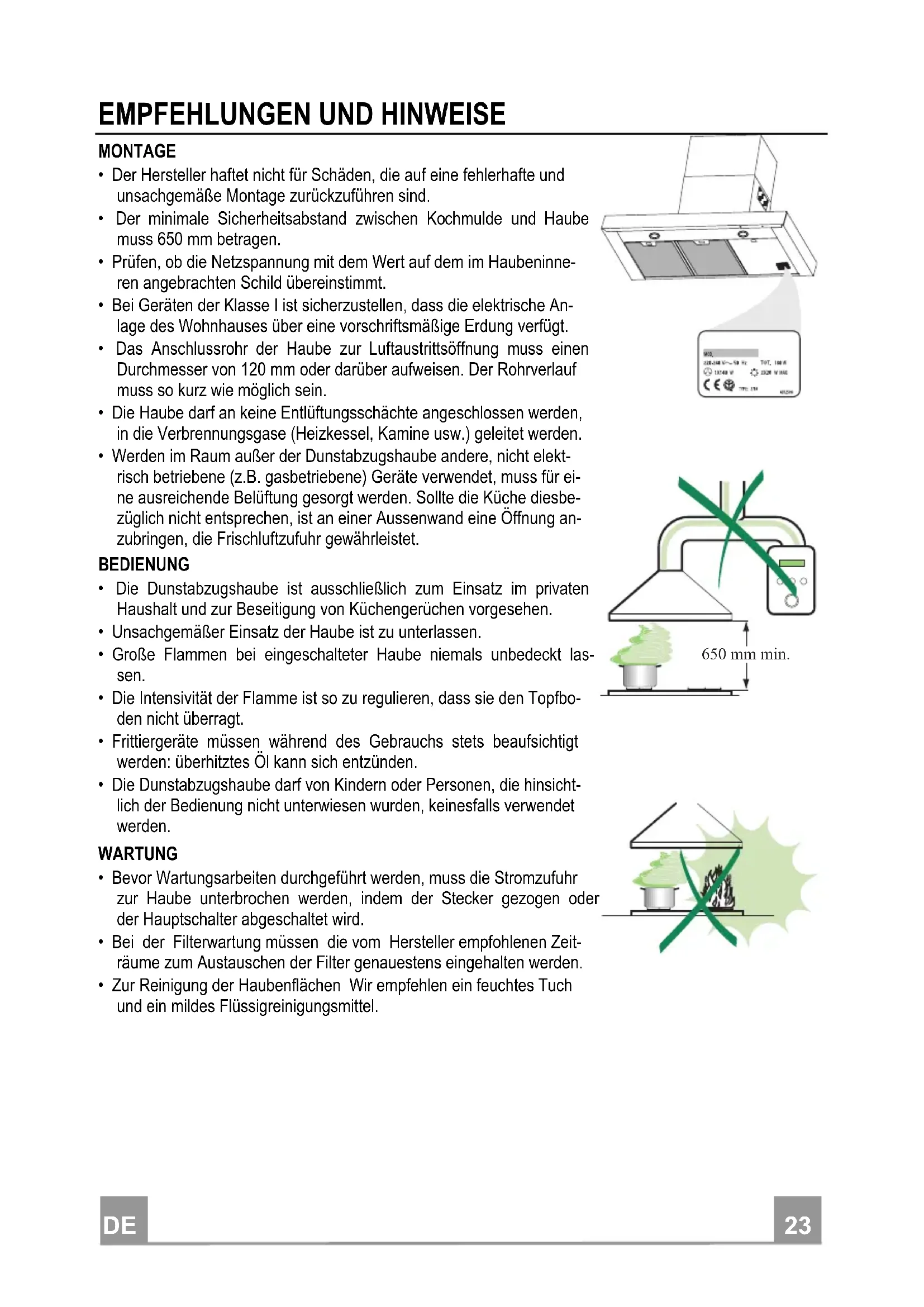

EMPFEHLUNGEN UND HINWEISE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.

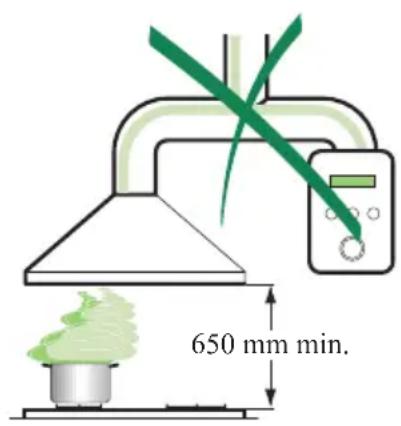

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninne- ren angebrachten Schild übereinstimmt.

• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische An- lage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.

• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.

• Werden im Raum außer der Dunstabzugshaube andere, nicht elekt- risch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für ei- ne ausreichende Belüftung gesorgt werden. Sollte die Küche diesbe- züglich nicht entsprechen, ist an einer Aussenwand eine Öffnung an- zubringen, die Frischluftzufuhr gewährleistet. BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu unterlassen.

• Große Flammen bei eingeschalteter Haube niemals unbedeckt las- sen.

• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfbo- den nicht überragt.

• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.

• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsicht- lich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden. WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.

• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeit- räume zum Austauschen der Filter genauestens eingehalten werden.

• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel. 650 mm min.DE

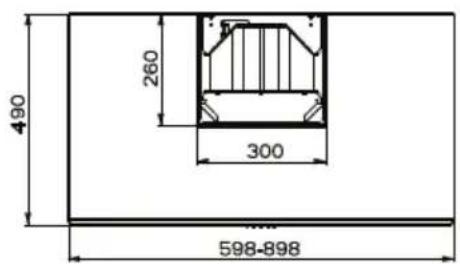

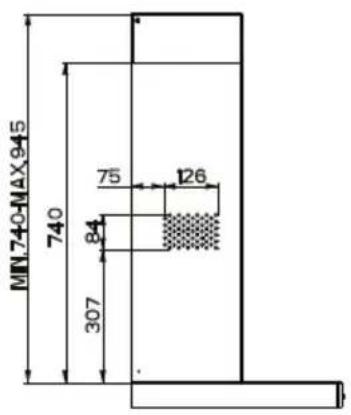

CHARAKTERISTIKEN Platzbedarf

Komponenten Pos. St. Produktkomponenten 1 1 Haubenkörper mit Schaltern,Beleuchtung, Gebläsegruppe,Filter 2 1 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

9 1 Reduzierflansch ø 150-120 mm

14.1 2 Verlängerung Luftaustritt-Anschlussstück

15 1 Luftaustritt-Anschlussstück Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil

11 6 Bügel 12a 6 Schrauben 4,2 x 44,4 12c 6 Schrauben 2,9 x 9,5 St. Dokumentation 1 Bedienungsanleitung

MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll;

• eine horizontale Linie mit einem minimalen Abstand von 650 mm zur Kochfläche.

• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand le- gen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der beiden Bügellöcher an der Wand markieren.

• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der Bügellöcher an der Wand markieren.

• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 320 mm oberhalb der horizontalen Bezugslinie kennzeichnen.

• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

• Mit einem Bohrer ø 8 mm die markierten Punkte bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

• 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Hauben- körpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.DE

Montage des Haubenkörpers

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.

• Den Haubenkörper bei den Schrauben 12a einhängen.

• Die Halteschrauben 12a definitiv festziehen.

• Den Haubenkörper mit Hilfe der Schrauben Vr aus- richten. 12a

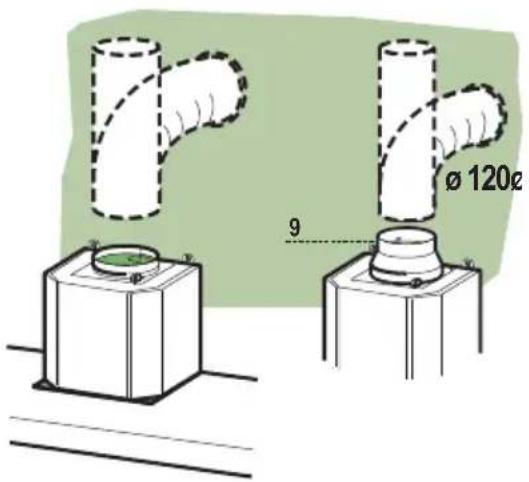

Anschlüss in abluftversion Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlefilter entnehmen.

• Den Anschluss 15 beim Luftaustritt des Haubenkör- pers eindrücken.

• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.

• Überprüfen, ob die Verlängerungen 14.1 mit den ent- sprechenden Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen. Sollte dies nicht der Fall sein, müssen die Verlängerungen 14.1 miteinan- der vertauscht und wie zuvor beschrieben wieder zu- sammengebaut werden.

• Kontrollieren, ob der Aktivkohle-Geruchsfilter vor- handen ist. 14.115DE

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. Kaminmontage Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.

• Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren. Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinan- derbiegen, zwischen dem oberen Kaminteil und der Wand ein- hängen und bis zum Anschlag wieder schließen.

• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelie- ferten Schrauben 12c fixieren. 12c

4/I L T1 T2 T3 T4 Bedienfeld TASTE LED FUNKTION L 0/1 Beleuchtung Ein- und Ausschalten der Beleuchtung. T1 0/1 Motor Eingeschaltet Erste Geschwindigkeitsstufe. Schaltet die Haube aus wenn die Taste für ungefähr 1 Sekunde gedrückt wird T2 Geschwindig- Eingeschaltet Zweite Geschwindigkeitsstufe. keitsstufe T3 Geschwindig- Eingeschaltet Dritte Geschwindigkeitsstufe. keitsstufe T4 Geschwindig- Ständiges Höchste Geschwindigkeitsstufe. keitsstufe Aufleuchten Blinklicht Intensivstufe. Bei sehr starker Kochdunstentwicklung geeignet. Wird durch 2 Sekunden langes Drücken auf diese Taste akti- viert. Nach 10 Minuten schaltet sich das Gebläse auto- matisch auf die vorher gewählte Stufe zurück. Kann auch manuell unterbrochen werden indem man einfach auf eine andere Taste drückt.DE

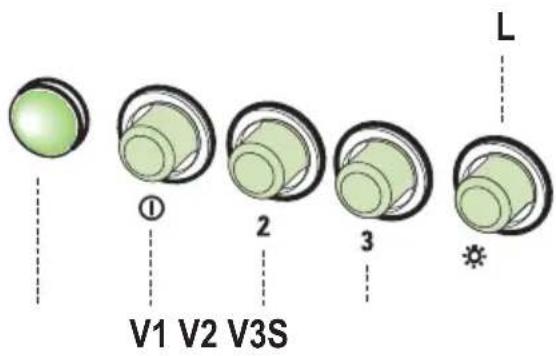

L Beleucht. Schaltet die Beleuchtung ein und aus. S Led Betriebsanzeigelampe. V1 Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. V2 Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituati- onen. V3 Geschw. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.DE

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.

• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleich- zeitig nach unten gezogen werden.

• Die Filter reinigen (darauf achten, sie nicht zu ver- biegen) und vor der Remontage trocknen lassen.

• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

• Dieser Filter kann weder gewaschen noch wieder- verwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutau- schen.

• Die Metallfettfilter entfernen.

• Den gesättigten Aktivkohle-Geruchsfilter ausha- ken.

• Den neuen Filter in seinem Sitz einhaken.

• Die Metallfettfilter wieder montieren. Beleuchtung

• Die Metallfettfilter entfernen.

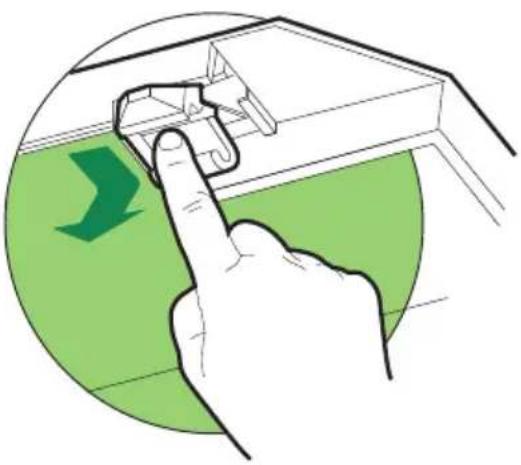

• Die Lampen ausschrauben und durch gleichwertige ersetzen.

• Die Metallfettfilter wieder montieren.NL
