DKP 2020 X - Afzuigkap BLOMBERG - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap / filterkap
Merk	Blomberg
Model	DKP 2020 X
Stroomvoorziening	220-240 V ~ 50/60 Hz
Aantal snelheden	4 (waarvan een intensive)
Verlichting	Gloeilamp 40 W
Type vetfilter	Zelfdragend metalen filter, vaatwasmachinebestendig
Actief koolstoffilter	Optioneel, niet wasbaar, elke 4 maanden vervangen
Luchtafvoerdiameter	120 mm of 150 mm (met meegeleverde verloopring)
Minimale afstand tot kookplaat	650 mm
Installatie	Afvoerend of recirculerend (koolstoffilterkit vereist)
Bediening	Mechanische toetsen met LED
Intensieve functie	Ja, 10 minuten met automatische uitschakeling
Type schoorsteen	Telescopisch, in hoogte verstelbaar
Inbegrepen onderdelen	Kap lichaam, bovenste en onderste schoorsteen, verloopring, luchtuitlaatverbinding, verlengstuk, flenzen, schroeven, pluggen
Onderhoud vetfilters	Elke 2 maanden bij normaal gebruik
Onderhoud koolstoffilter	Vervanging elke 4 maanden

Veelgestelde vragen - DKP 2020 X BLOMBERG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap moet ten minste 650 mm zijn.

Hoe installeer ik de afzuigkap in recirculatiemodus?

Voor een installatie in filtermodus, steekt u de aansluiting 15 op het verlengstuk van de kap, en vervolgens de verlengstukken aansluiting 14.1 zijdelings. Zorg ervoor dat de actieve koolstoffilters aanwezig zijn. De luchtuitlaat moet ter hoogte van de schoorsteenopeningen zijn.

Hoe reinig ik de metalen filters?

De metalen vetfilters zijn vaatwasserbestendig. Verwijder ze door ze naar achteren van de groep te duwen en naar beneden te trekken. Was ze zonder ze te buigen, droog ze en monteer ze terug met de handgreep zichtbaar.

Hoe vaak moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter voor geurverwijdering is niet wasbaar of regenereerbaar. Het moet ten minste elke 4 maanden worden vervangen, of vaker bij intensief gebruik.

Hoe schakel ik de intensieve functie in?

Om de intensieve snelheid te activeren, drukt u ongeveer 2 seconden op toets T4. Het indicatielampje knippert. De functie stopt automatisch na 10 minuten. U kunt hem handmatig uitschakelen door op een willekeurige toets te drukken.

Wat moet ik doen als de verlichting niet meer werkt?

Controleer de lampen. Ze zijn van het type gloeilamp 40 W. Om ze te vervangen, verwijdert u de metalen filters, draait u de defecte lampen los en vervangt u ze door nieuwe met dezelfde specificaties.

Hoe sluit ik de afzuigkap elektrisch aan?

De afzuigkap moet worden aangesloten op het net via een tweepolige schakelaar met een contactopening van ten minste 3 mm. Zorg ervoor dat de spanning overeenkomt met die op het typeplaatje (220-240 V). Aarding is verplicht.

Kan de afzuigkap worden gebruikt met een gasfornuis?

Ja, maar de minimale afstand van 650 mm moet worden gerespecteerd. Bovendien, als u gastoestellen in dezelfde ruimte gebruikt, zorg dan voor voldoende ventilatie voor de toevoer van verse lucht.

Hoe stel ik de motorsnelheid in?

De afzuigkap heeft speciale toetsen: T10/1 voor de eerste snelheid (en uitschakelen door 2 seconden in te drukken), T2 voor de tweede, T3 voor de derde, en T4 voor de intensieve snelheid. Gebruik de snelheid die past bij de dampontwikkeling.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij de Blomberg klantendienst of erkende verkopers. Raadpleeg de handleiding voor de lijst van componenten: kap lichaam, schoorsteen, filters, lampen, enz.

GEBRUIKSAANWIJZING DKP 2020 X BLOMBERG

Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 31
EIGENSCHAPPEN 32
INSTALLATIE 33
GEBRUIK 36
ONDERHOUD 38

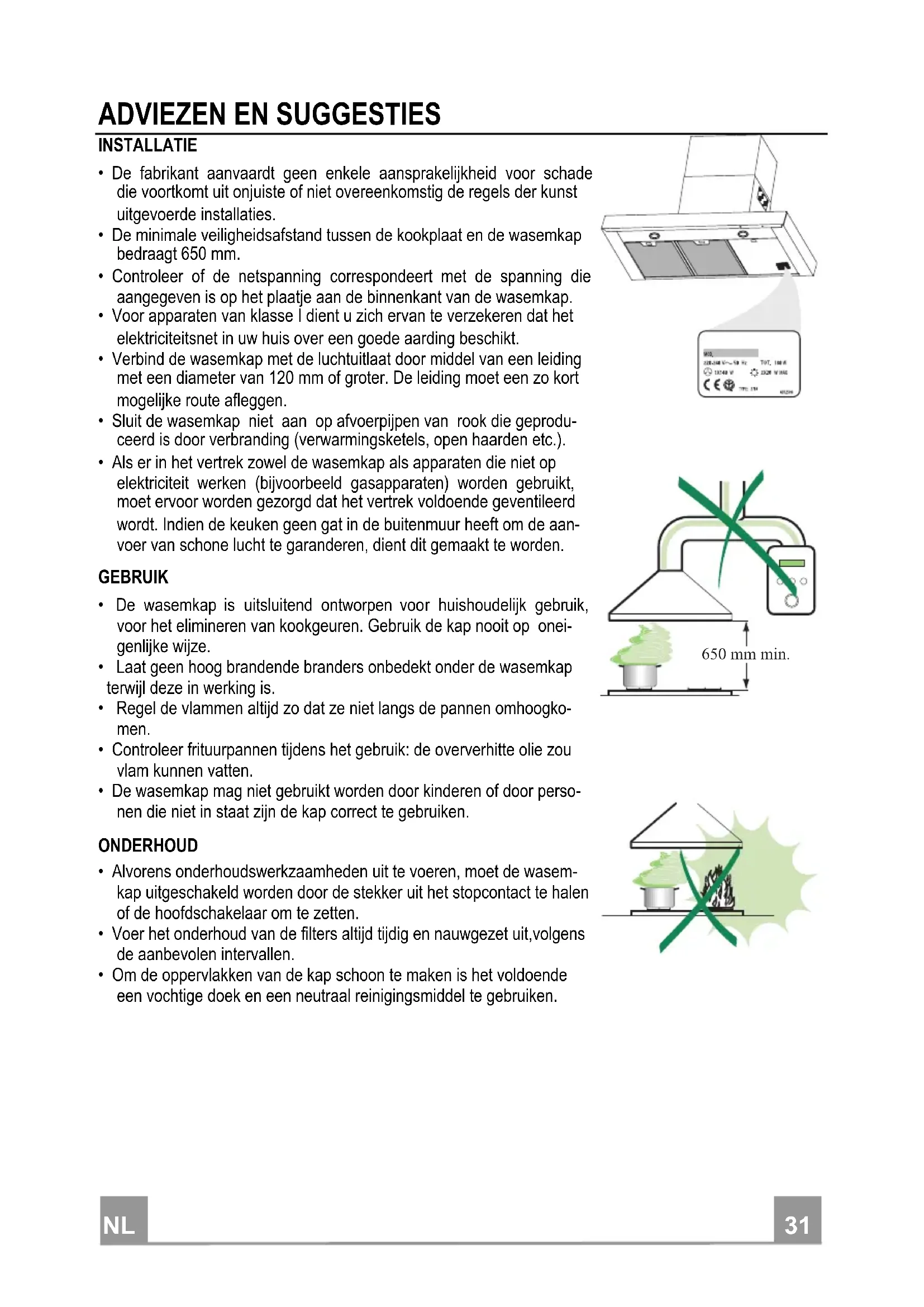

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste ofiet overeenkomstig de regels der kunstuitgevoerde installaties.

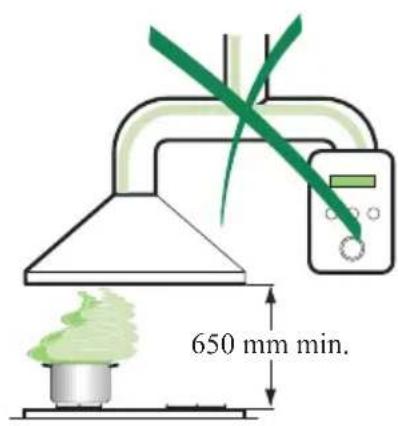

• De minimale veiligheidsafstand:tussen de kookplaat en de wasemkap bedraagt 650 mm .

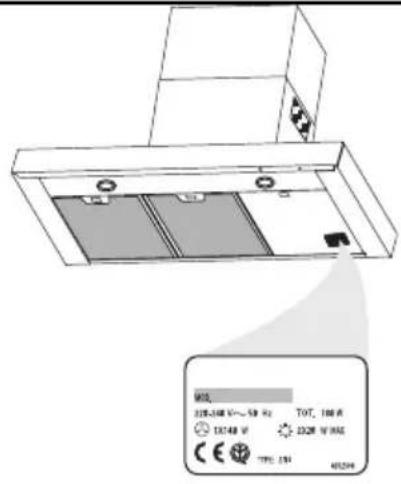

• Controller of de netspanning correspondiert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uwuis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去 een zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduced is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektriciteit werkken (bijvoorbeeld gasapparaten) worden gebruikt,要去 ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen Gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaatk te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op onei-genlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werkung is.
  Regel de vlammen.altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• De wasemkap mag nicht gebrukt worden door kinderen of door Personen die nicht in staat zich de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasem-kap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters algid tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te makes is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

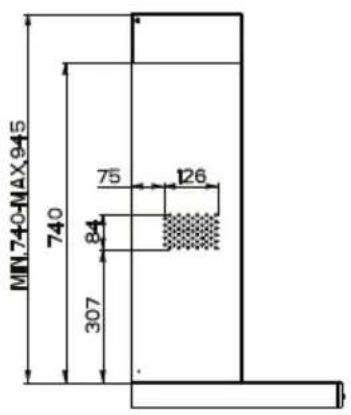

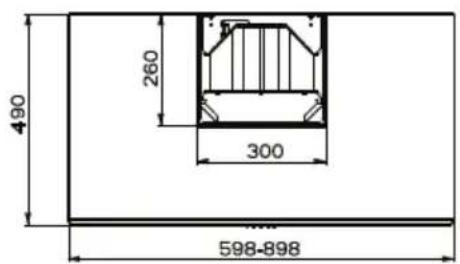

Buitenafmetingen

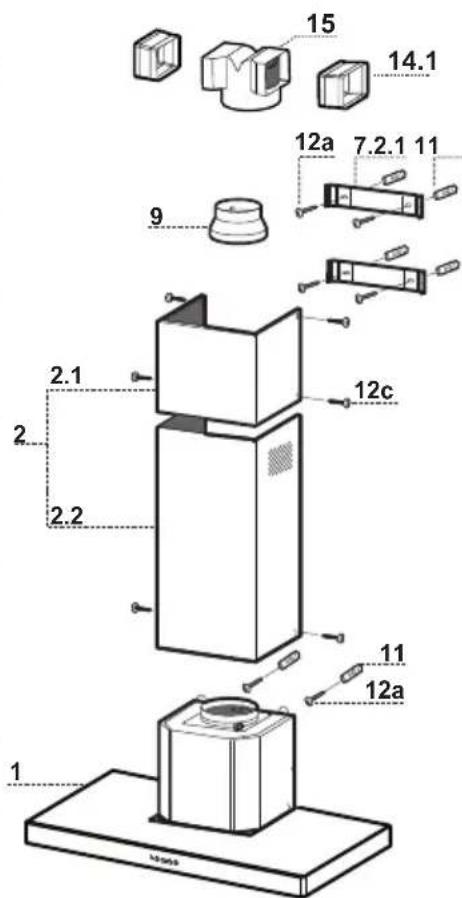

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters
2 1 Telescopische Schouw Bestaande ui:
2.1 1 Bovenstuk
2.2 1 Onderstuk
9 1 Reductieflens 150-120 mm
14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat
15 1 Verbindingsstuk Luchtuitlaat

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw

11 6 Pluggen
12a 6 Schroeven 4,2× 44,4
12c 6 Schroeven 2,9× 9,5

Documentation

1 Gebruiksaanwijzing

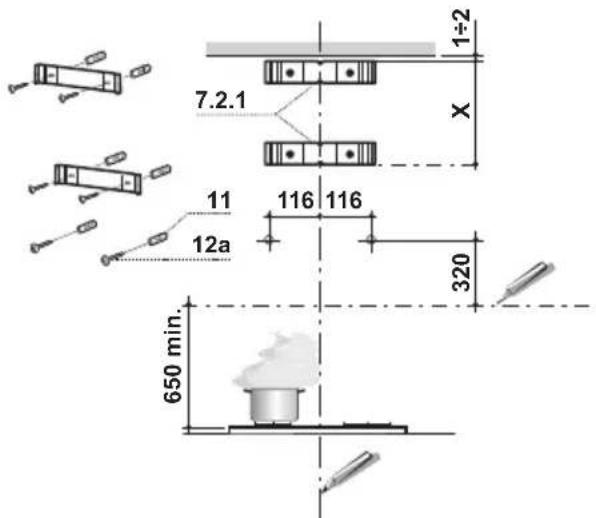

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale luiit tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasekap wilt installereren;
• een horizontale lijn op 650~mm min, boven de kookplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen)uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bij geleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen)uit op de verticale referentieliin.
• Teken de middelpunten van de gaten in de beugel af.
• Teken, zoals aangegeven, een referentiepunt af op 116mm van de verticale referentielijk en op 320mm boven de horizontale referentielijk.
  Herhaal deze handeling aan de andere kant.
  Boor op de afgetekende punten gaten van 8mm
  Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijigeleverde schroeven 12a (4.2 x 44.4).
• Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wassemkap en LAST hierbij een ruimte van 5 - 6mm tussen de wand en de kop van de schroef.

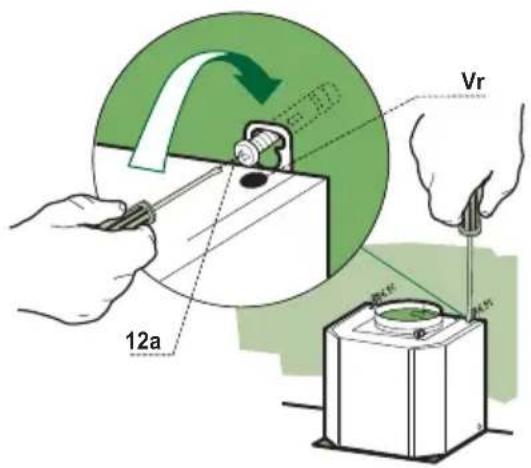

Montage van de Wasemkap

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op dc bevestigingspunten van dc wasemkap bevinden, aanhalen.
  Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installment in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buizame leiding van 150 of 120mm ,narr keuze van de installment.

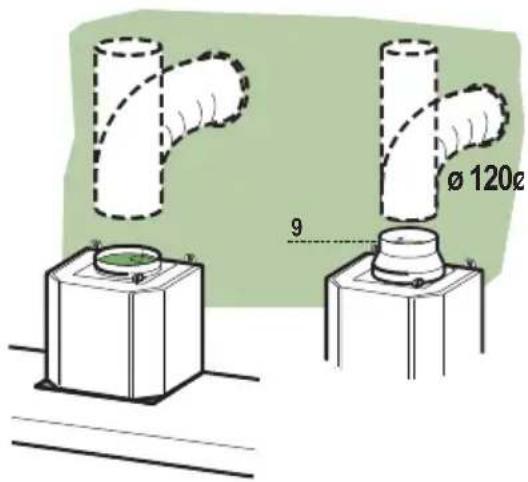

• Voor verbinding met een leiding van 0120mm ,要去 de reductieflens 9 op de uitlaat van de wasemkap worden aangebrachte.
• Zet de leiding vast met geschikt leidingklemen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

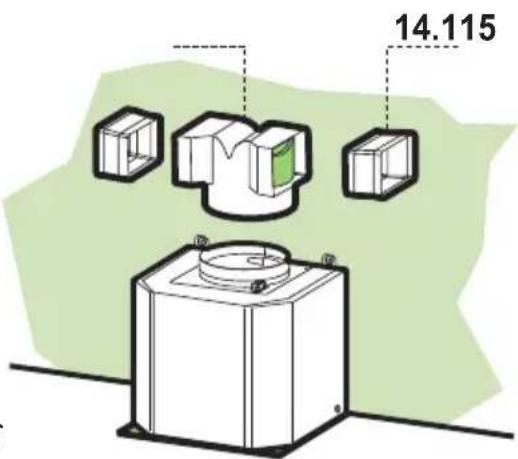

LUCHTUITLAAT FILTERVERSION

• Breng verbindingsstuk 15 op de luchtuitgang aan door het vast te drukken'.
• Plaats de verlangstukken 14.1 op derijkant van verbindingsstuk 15.
• Controller of de uitlaat van het verlengstuk 14.1 overeenstent met de gaten van de schouw, en dit zowel horizontaal als vertikaal. Als dit Niet het geval is, dan moet U de composatie aanpassen door de verlengstukken 14.1.
• Controller of er een geurfilter met actieve koolstof aanwezig is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm .
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker uervaan dat de stekker van dc voedingskabel good in dc contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

• De twee lijplaten enigszins openen, ze vasthaken ache ter de beugels 7.2.1 en ze wee zo ver möglichsluien.

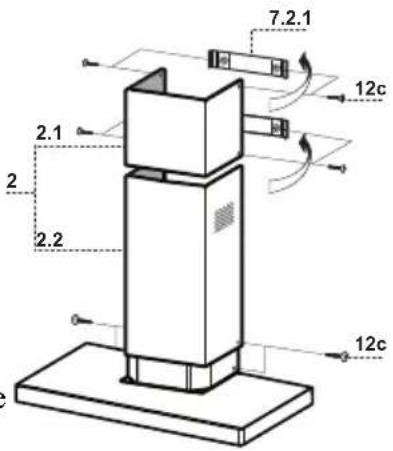

  Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De twee lijplaten van de schouw enigszins openen, ze vasthakenussen het bovenstuk van de schouw en de wand en weezerver mogetijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

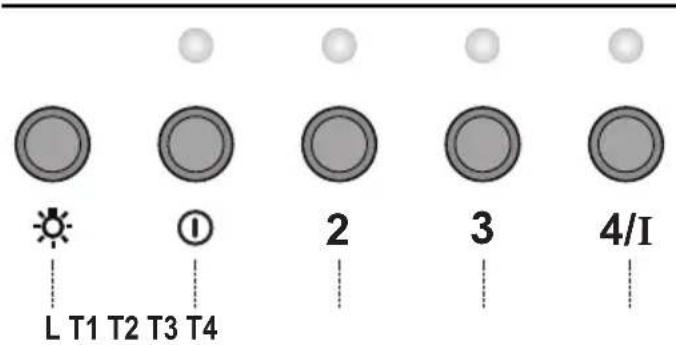

Bedieningspaneel

TOETS LED FUNCTIONS

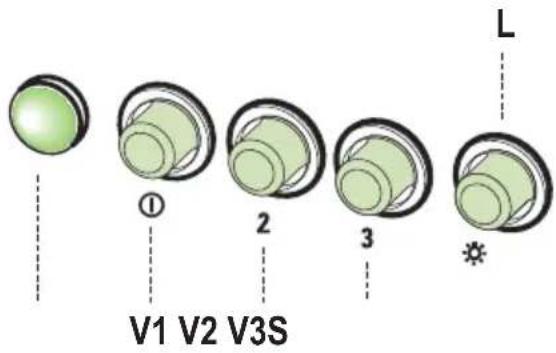

L 0/1 Licht Schakelt de verlichting aan en UIT.
T1 0/1 Motor brandt Eerste snelheid.
Schakelt de wasemkapuit als hij ongeveer 1seconde ingedrukt wordt.
T2 Snelheid brandt Tweede snelheid.
T3 Snelheid brandt Derde snelheid.
T4 Snelheid permanent Maximum snelheid.

knipperend Intensieve snelheid.

Geschikt om de sterkste kookdampen af te voeren. Wortt geacti

veerd door de toets ongeveer 2" ingedrukt te houden. Wordt 10 minutes nadat hij in werkig getreden is automatisch uitgeschakeld. Kan met de hand worden uitgeschakeld door een willekeurige andere toets in te drukken.

L Lichten Hiermee schakelt u de verlichting aan enuit.

S Led Led motorinschakeling.

V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zich.
V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhoudingussen de hoeveelheid behandelde lucht en het geluidsniveau.
V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen gegen te gaan, ook voor langerearend.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters要去eens in de 2 maanden of, bij bij-zonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.

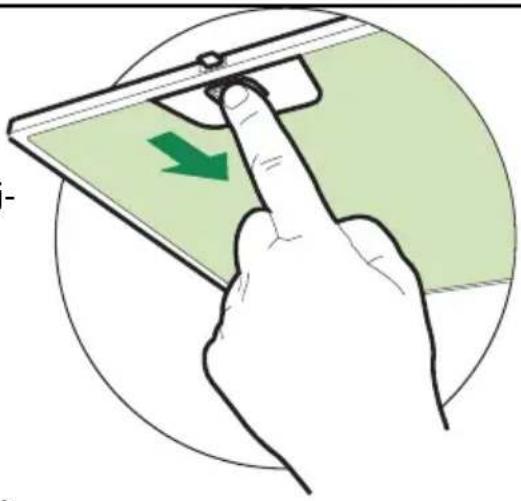

• Verwijder de filters een voor een door zeaar de achterkant van de groep te duwen en ze tegelijkkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en LAST Ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtaar blijft.

Geurfilter (filtrversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan nicht gewassen en nicht geregenereerd worden en moet minstens eens in de 4 maanden worden verrangen, of, bij bijzonder intensief gelebruik, zichs nog vaker.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolestof door de bevestigingen los te makeen.
• Monteer het/Newe filter door het op zichnplaats vast te drukken.
• Plaats de metalen vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

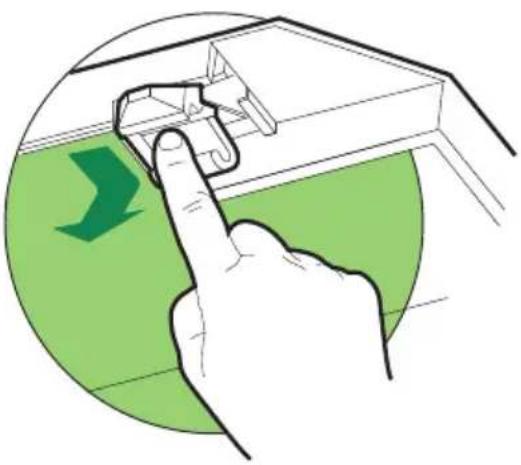

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.

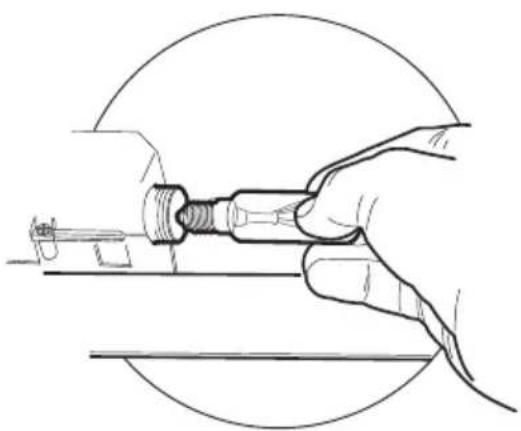

• Schroef de lampen los en verrang ze door neue lampen metdezelfde eigenschappen.
• Plaats de metalen vetfilters terug.

RÄD OG ANVISNINGER

INSTALLATION

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去chter maar een plaat worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zonden+kennen voordoen in geval van verkeerde afvalbehandeling. Voormeer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
