DKP 2020 X - Emhætte BLOMBERG - Gratis brugsanvisning og manual

Produkttype	Emhætte (udsugning/recirkulation)
Mærke	Blomberg
Model	DKP 2020 X
Strømforsyning	220-240 V ~ 50/60 Hz
Antal hastigheder	4 (inklusive en intensiv)
Belysning	Glødepære 40 W
Fedtfiltre type	Selvbærende metalfilter, opvaskemaskineegnet
Aktivt kulfilter	Valgfrit, kan ikke vaskes, skal udskiftes hver 4. måned
Luftudgangsdiameter	120 mm eller 150 mm (medfølgende reduktion)
Minimum afstand til kogesektion	650 mm
Installation	Udsugning eller recirkulation (kulsæt påkrævet)
Betjening	Mekaniske taster med LED
Intensiv funktion	Ja, 10 minutter med automatisk stop
Skorstenstype	Teleskopisk, højdejusterbar
Medfølgende komponenter	Emhættekrop, øvre og nedre skorsten, reduktionsflange, luftudgangsstuds, forlængelse, flanger, skruer, rawplugs
Vedligeholdelse af fedtfiltre	Hver 2. måned ved normal brug
Vedligeholdelse af kulfilter	Udskiftning hver 4. måned

Ofte stillede spørgsmål - DKP 2020 X BLOMBERG

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Den minimale sikkerhedsafstand mellem kogesektionen og emhætten skal være mindst 650 mm.

Hvordan installeres emhætten i recirkulationsversion?

Til installation i filterversion skal du sætte studs 15 på emhættekroppens forlængelse, derefter forlængelsesstuds 14.1 sideværts. Sørg for, at aktive kulfiltre er til stede. Luftudtaget skal være i niveau med skorstenens åbninger.

Hvordan rengøres metalfiltrene?

De metalliske fedtfiltre er opvaskemaskineegnede. Fjern dem ved at skubbe dem bagud og trække dem ned. Vask dem uden at bøje, tør dem og sæt dem på igen med håndtaget synligt.

Hvor ofte skal kulfilteret udskiftes?

Aktivt kulfilter til lugt fjernelse kan hverken vaskes eller regenereres. Det skal udskiftes mindst hver 4. måned, eller oftere ved intensiv brug.

Hvordan tænder man den intensive funktion?

For at aktivere intensiv hastighed, tryk på tast T4 i ca. 2 sekunder. Indikatorlampen blinker. Funktionen stopper automatisk efter 10 minutter. Du kan slukke manuelt ved at trykke på en vilkårlig tast.

Hvad gør man, hvis belysningen ikke virker?

Kontrollér pærerne. De er af typen glødepære 40 W. For at udskifte dem, fjern metalfiltrene, skru de defekte pærer ud og erstat dem med nye med samme specifikationer.

Hvordan tilsluttes emhætten elektrisk?

Emhætten skal tilsluttes lysnettet via en topolet afbryder med en kontaktåbning på mindst 3 mm. Sørg for, at spændingen svarer til den på typeskiltet (220-240 V). Jordforbindelse er obligatorisk.

Kan emhætten bruges med en gaskogeplade?

Ja, men minimumsafstanden på 650 mm skal overholdes. Derudover, hvis du bruger gasapparater i samme rum, skal du sørge for tilstrækkelig ventilation for tilførsel af frisk luft.

Hvordan justeres motorhastigheden?

Emhætten har dedikerede taster: T10/1 til første hastighed (og stop ved at trykke i 2 sekunder), T2 til anden, T3 til tredje og T4 til intensiv hastighed. Brug den hastighed, der passer til dampudviklingen.

Hvor finder man reservedele?

Reservedele fås hos Blomberg service eller hos autoriserede forhandlere. Se manualen for komponentliste: emhættekrop, skorsten, filtre, pærer osv.

BRUGSANVISNING DKP 2020 X BLOMBERG

Brugsvejledning INDHOLD

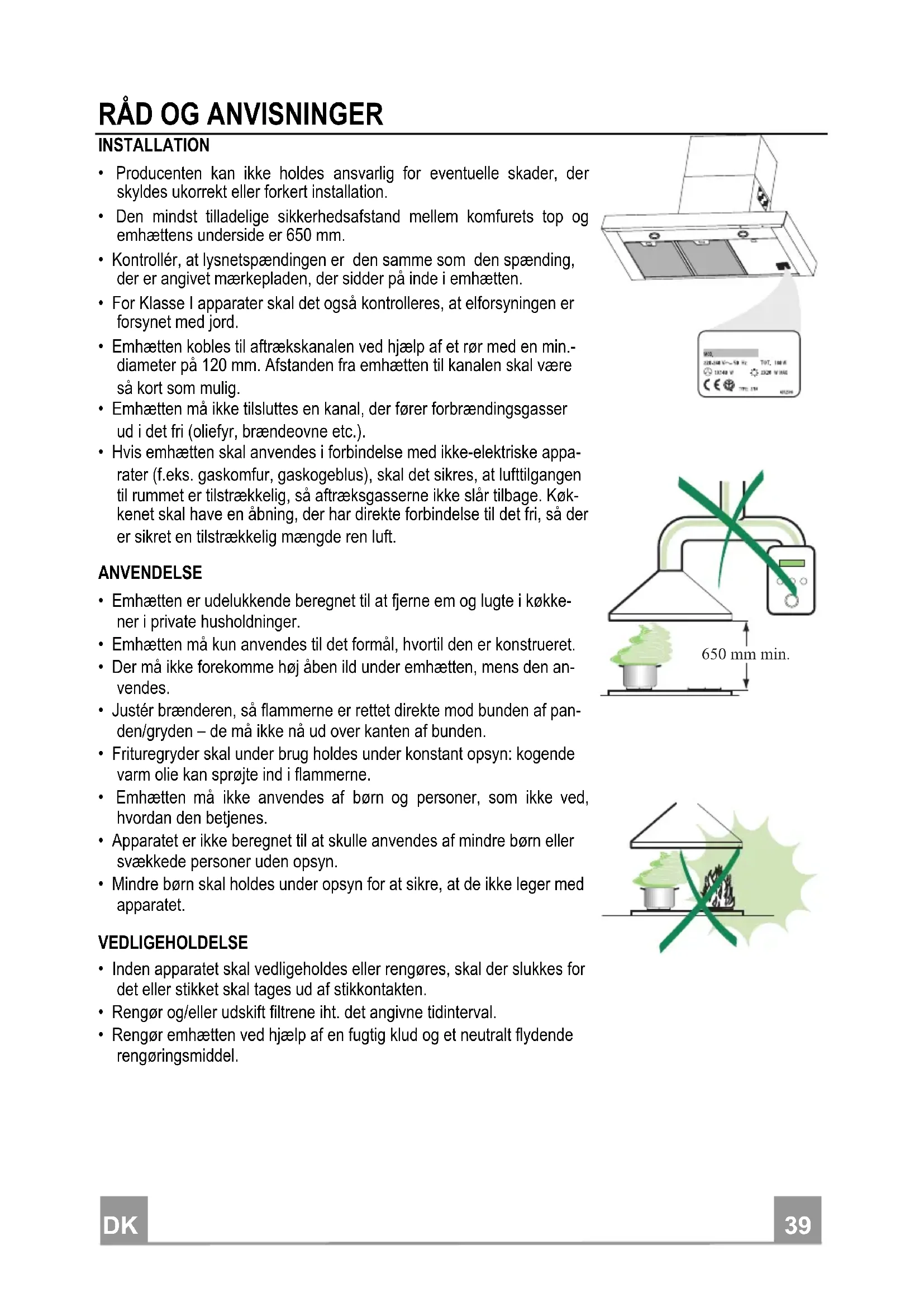

RADOGANVISNINGER 39
APPARATBESKRIVALSE 40
INSTALLATION 41
BRUG 44
VEDLIGEHOLDELSE 46

• Producenten kan/DDke holds ansvarlig for eventuelle skader, der skyldes ukorrekt ell forkert installation.

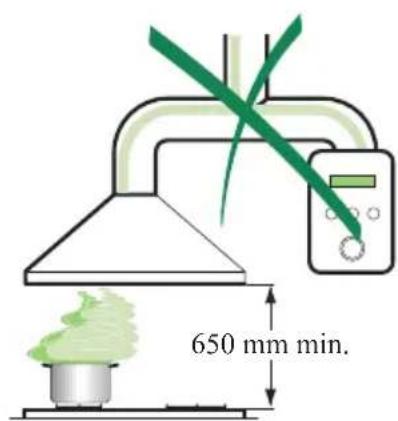

  Den mindst tilladelige sikkerhedsafstand mellem komfurets top og emhaettens underside er 650 mm.

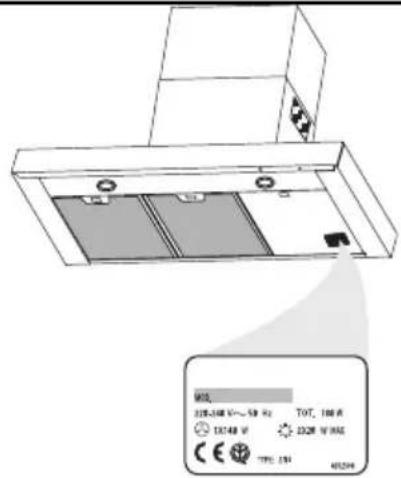

• Kontroller, at lysnetspaendingen er den samme som den spending, der er angivet mærkepladen, der sidder pa inde i emhætten.
• For Klasse I apparater skal det ogsa kontrolleres, at elforsyningen er forsynet med jord.
• Emhætten kobles til aftræskanalen ved hjælp af et rør med en min.- diameter på 120 mm. Afstanden fra emhætten til kanalen skal��e SSEkort som muliq.
• Emhætten ma ikke tilsluttes en kanal, der færer forbrændingsgasser ud i det fri (oliefvr, brændeovne etc.).
• Hvis emhaeten skal anwendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at lufttilgangen til rummet er tilstrækkelig, SSE aftræksgasserne ikke slár tilbage. Kokenet skal have en abning, der har direkte forbindelse til det fri, SSE der er sikret en tilstrækkelig mängde ren luft.

ANVENDELS

• Emhætten er udelukkende beregnet til at fjerne em og lugte i køkke neri private husholdninger.
  Emhætten må kun anvendes til det formal, hvortil den er konstrueret.
• Der mä参加会议 høj aben ild under emhætten, mens den anvendes.
• Juster brænderen, sä flammerne er rettet direkte mod bunden af panden/ogrven - de ma ikke na ud over kanten af bunden.
• Frituregryder skal under brug holds under konstant opsyn: kogende varm olie kan sprejte ind i flammerne.
• Emhætten ma ikke anvendes af børn og personer, som ikke ved hyordan den betienes.
• Apparatet er ikke beregnet til at skulle anvendes af mindre bxrn ellernsvækkede personer utden opsyn.
• Mindre børn skal holds under opsyn for at sikre, at de/DDle leger med apparatet.

VEDLIGEHOLDELS

• Inden apparatet skal vedligeholdes eller rengores, skal der slukkes for det eller stikket skal tages ud af stikkontakten.
• Rengør og/eller udskift filtrene iht, det angivne tidinterval.
• Rengør emhaeten ved hjælp af en fugtig klud og et neutralt flydende rengringsmiddel.

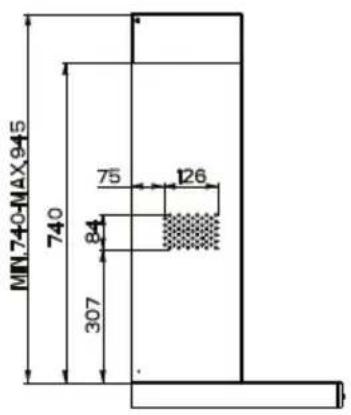

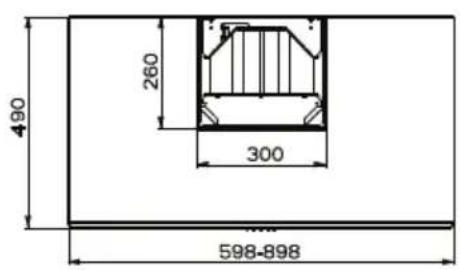

Dimensioner

Komponenter

1 1 Emhætte, komplet med Styring, lys, blæser, filtré
21 Teleskopisk skorsten indeholdende:
2.1 1 Overste sekction
2.2 1 Nederste sekction
9 1 Reduktionsflange 150-120 mm
14.1 2 Tilslutningsforlaenger til luftudtag
15 1 Tilslutting til luftudtag

Ref. Kvantum Installationskomponenter

7.2.1 2 Fastgorelsebsbogler til overste skorstenssekction

11 6 Vægstikkonttakter
12a 6 Skruer 4,2 x 44,4
12c 6 Skruer 2,9 x 9,5

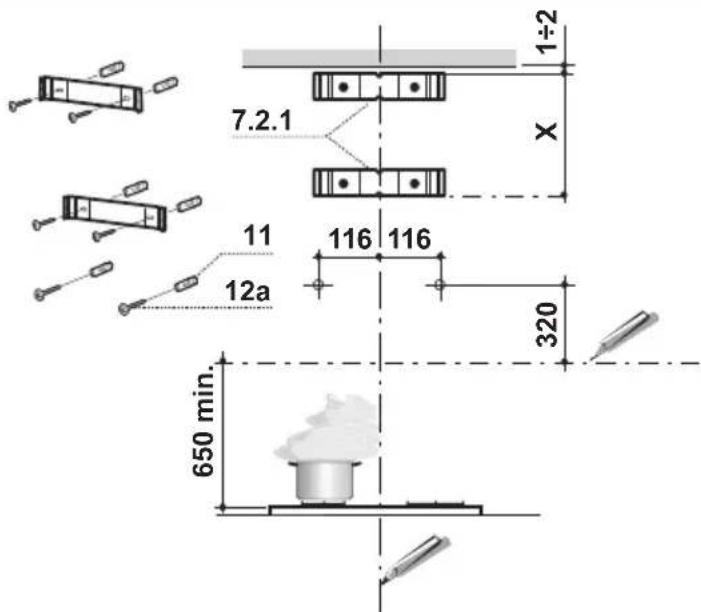

Gennemboring af væg og fastspænding af beslag

Optegn pa væggen:

• en lodret linie helt op til loftet eller op til overste kant fra midten af zonen, hvor emhaeten, skal monteres, smt
• en vandret linie i mindst 650~mm s hojde over komfuret.
• Anbring, som vist på tegningen, beslaget 7.2.1 i en afstand af 1 - 2mm fra loftet eller den overste kant, idet dets midte (hak) anbringes på den lodrette referencinglinie.
• Afmærk midten af beslagets huller.
• Anbring, som vist, beslaget 7.2.1 i en afstand af X mm under det对不起 beslag (X = h j den af den medleverede ovre skorsten), idet dets midte (hak) anbringes pa den lodrette referencelinie
• Afnmark midten af beslagets huller.
• Lav, som vist på tegningen, et referencepunkt 116 mm fra den lodrette referencinglinie og 320 mm over den vandrette referencinglinie.
  Gentag donne operation pa den modsatte side.
• Bor 8 mm huller i de angivne punkter.
  Anbring rawlplugs 11 i hullernc.
  Spend beslagene fast med de medleverede skruer 12a (4.2 x 44.4).
• Skru de to medleverede skruer 12a (4,2 x 44,4) i ophaengningshullerne til emhætten, idet man lader en afstand på 5-6 mmVMLe mellem væggen og skruehovederne.

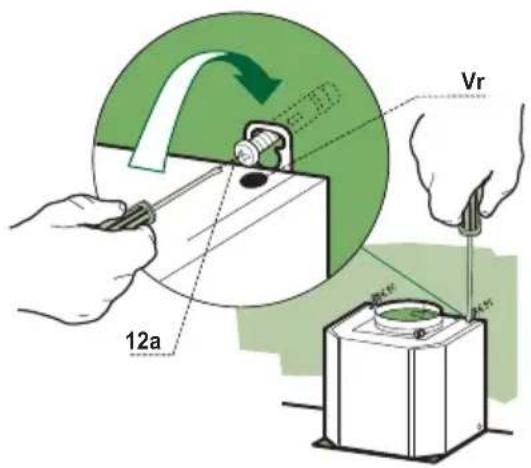

Montering af emhætte

• Inden man haenger emhæten op, skal man stramme de to skruer Vr, som sidder i hættens ophaengningspunktter.
• Haeng emhaeten op på de forberedte skruer 12a.
• Stram ophængningsskruerne 12a helt til.
• Ved at dreje på skruerne Vr nivelleres emhætten.

Tilslutninger

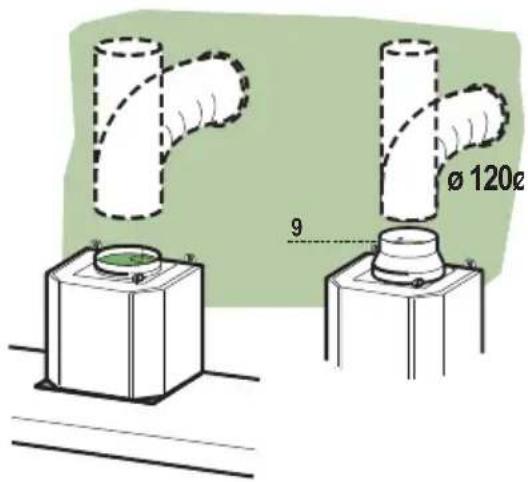

AFSKAERMETUDGAVELUFTAFRAKSYSTEM

Nár den afskærmede version installereres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex-ller et stift rør 0 150 eller 120mm . Det beslutter installmenten

• For at installere en 0 120 mm til sluttnig til luftaftrak skal reduktionsflangen 9 sættes på emhaettens udtræk.
• Fastgor roret pa plads ved hjaelp af tilstrakkeligt med rorholdere (ikke medleveret).
  Fjern alle aktive kulffiltr.

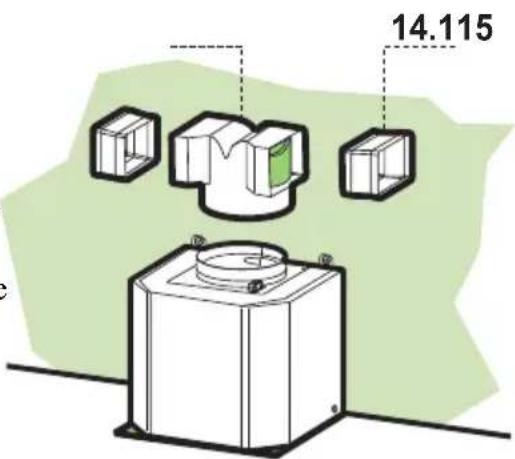

RECIRKULATIONS VERSION LUFTAFRAEK

• Skub pasforbindelsen 15 oven på emhaettens udtag.
  Isaet forbindelses forlaengerstykkerne fra sider 14.1 in forbindelse 15
  Sorg for at affrakket pa forlangerstykkerne 14.1 er horisontalt og vertikalt ensrettet med skorstensaftrakkene. Hvis det ikke er tilfaeldet, skal du justere placeringen ved enten at vende forbindelse forlangerstykkerne 14.1 og sa samle demigen som beskrevet tidligere.
  Sorg for at de aktive kulfentre er blevet sat ind.

TILSLUTNING TIL STRØMFORSYNING

• Tilslut emhaeten til elnetet, idet der indsættes en topolet af-bryder med en kontaktafstand på mindst 3mm
• Fjern fedtfiltrene (se afsnittet "Vedligeholdelse") og kontroller, at eltilsluttingens kabelklemme er korrekt indsat i udsugningsgruppens stik.

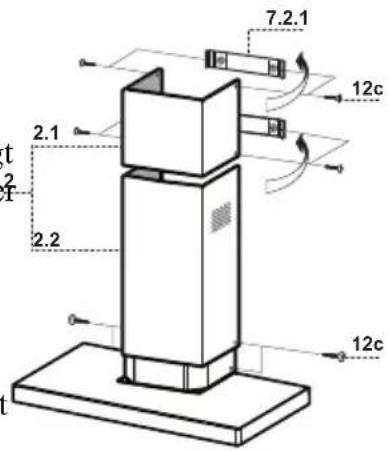

Montering af affrak

Overste del af aftrakskanalen

• Udvid let de to sider pa den overste aftraekskanalen og hægt dem bag ved bojlerne 7.2.1, idet der sorges for, at de sidde godt.
• Fastgor de to sider til bojlerne ved hjælp af de 4 skruer 12c (2,9 x 9,5), der følger med.

Sænk aftrækskanalen

• Udvid let de to sider pa aftrakket og hegt dem mellem det overste aftrak og væggen, idet der skal sorges for, at de sidder godt.
• Fastgor den nederste del lateralt til emhætten ved hjælp af de 2 skruer 12c (2,9 x 9,5), der medfolger.

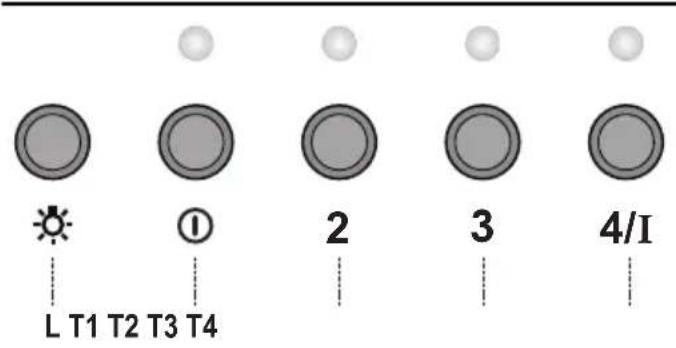

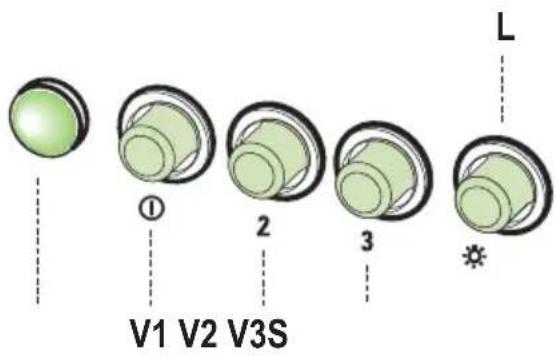

Betjeningspanel

KNAP LED FUNKTIONER

L 0/1 Lys Tænder og slukker for lyset.

T1 0/1 Motor Tændt Første hastighedNär der trykke i omkring et sekund, slukkes der for motoren.

T2 Speed Tændt Anden hastighed.

T3 Speed Tændt Tredje hastighed.

T4 Speed Fastgjort Maks. hastighed

Blinker Intensiv hastighed.Egnet til de stærkeste kogedampe og-lugte. Funktionen bliver aktiv, hvis knappen trykke ind i omkring 2 sekunder. After 10 minutters Funktion slukker den automatisk. Denne Funktion kan afbrydes ved at trykke på en hvilken som helst knap.

L Lys Tænder og slukker for lyssystemet.

S Lysdiode Motorfungerende lysdiode.

VI Motor Tænder og slukker udsugningsmotoren på lav hastighed. Bruges til at give en constant og lydløs luftudskiftning, hvis der er lette madlavningsdampe.
V2 Hastighed Middelhastighed, passende til de feste driftbetingelser forudsat optimalt forhold mellem behandlet luft/stojniveau.
V3 Intensiv Hojeste hastighed, bruges til at fjerne de madlavningsdampe, der udsendes pa hojeste varme, inklusive lange perioder.

Fedtfiltr

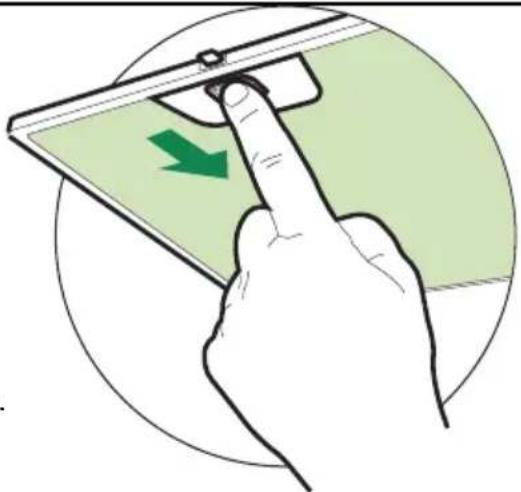

RENGØRING AF SELVBÅERENDE FEDTFILTRE AF METAL

• Filtrene skal rengøres after 2 maneders drift, aller oftere ved kraftig anvendelse, og de kan vaskes i op-vaskemaskine.
  Fjern filtrene pa en gang ved at skubbe dem mod det bageste af gruppen og trak dem ned pa samme tid.
  Vask filtrene og pas samtidig pågressive at boje dem. Lad dem tøre, inden de fastgoresigen.
• Nár filtrene fastgøres igen, skal du sorge for, at handtaget er synligt udefra.

Aktivt kulfilter (recirculationsudgave)

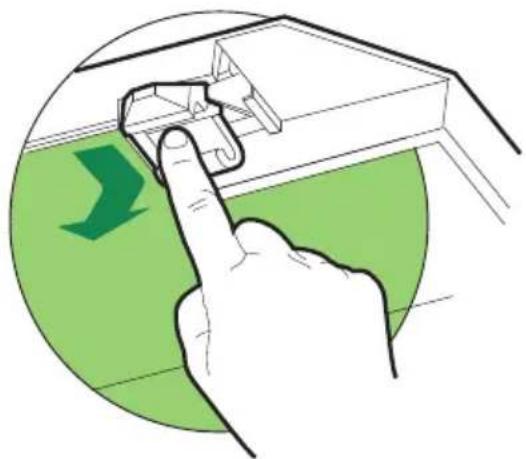

UDSKIFTNING AF DET AKTIVE KULFILTER

• Filteret kan/DDke vaskes og kan/DDke regenereres, og skal udskiftes omkring hver fjerde maned,ller oftere ved kraftig brug.
• Tag fertifiltrene af metal ud
• Tag det gennemvædede aktive kulfilter ud ved at løne befaestelseskrogene.
• Fastgor det nye filter ved at hægte ind på plads
• Sæt metalfedtfiltrne på pladsigen.

Lys

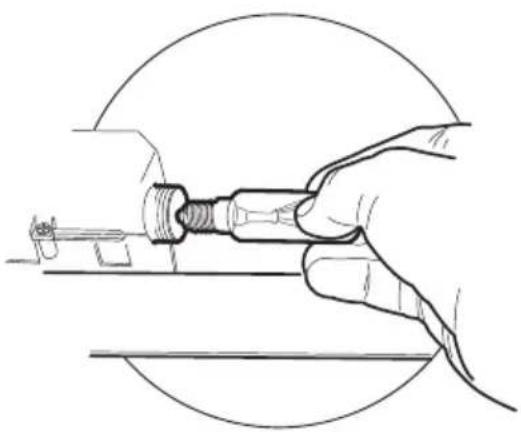

UDSKIFTNING AF LYS

40 W glodclys.

• Tag fertifiltrene af metal ud
• Skru pærerne af og erstat dem med nye med de samme egenskaber.
• Sæt metalfedtfiltrne på pladsigen.

Symbolet à produit éller à pakken angiver, at dette produit ilke me behandles som husholdningsaffald. Det skal i stedet overgives til en affalsstation for behandling af elektrisk og elektronisk udstyr. Ved at sorge for at dette produit bliver bortskaffet pa den rette maje, hjæper du med til at forebyge eventuelle negative pavirkninger af miljøet og af personers helbred, der ellers kinne forrsages af forkert bortskaffelse af dette produit. Kontakt det lokale communekontor, affaldsselskab aller den forretning, hvor produkt er kobe, for yderligere oplyninger om genanvendelse af dette produit.
