USB 7329 - Equipement DJ US Blaster - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	USB 2.0, compatibilité avec Windows et Mac, alimentation par USB
Utilisation	Idéal pour les DJ, mixage audio, production musicale et événements en direct
Maintenance et Réparation	Nettoyer régulièrement les connexions, mise à jour des pilotes recommandée
Sécurité	Éviter l'exposition à l'humidité, ne pas forcer les connexions USB
Informations Générales	Garantie de 2 ans, support technique disponible en ligne

FOIRE AUX QUESTIONS - USB 7329 US Blaster

Comment connecter l'US Blaster USB 7329 à mon ordinateur ?

Pour connecter l'US Blaster USB 7329, branchez le câble USB à un port USB disponible sur votre ordinateur. Le dispositif sera reconnu automatiquement par votre système.

Pourquoi mon US Blaster USB 7329 ne produit-il pas de son ?

Vérifiez que le volume n'est pas réglé sur 'muet' et que le bon périphérique de sortie audio est sélectionné dans les paramètres de votre ordinateur. Assurez-vous également que les câbles sont correctement branchés.

L'US Blaster USB 7329 est-il compatible avec Mac ?

Oui, l'US Blaster USB 7329 est compatible avec les systèmes Mac. Assurez-vous d'avoir installé les derniers pilotes disponibles sur le site du fabricant.

Comment installer les pilotes pour l'US Blaster USB 7329 ?

Pour installer les pilotes, téléchargez-les depuis le site officiel du fabricant. Suivez les instructions d'installation fournies dans le fichier téléchargé.

Que faire si l'US Blaster USB 7329 n'est pas détecté par mon logiciel DJ ?

Vérifiez que le logiciel DJ est à jour et que l'US Blaster USB 7329 est sélectionné comme périphérique audio dans les paramètres de votre logiciel. Redémarrez le logiciel si nécessaire.

Comment régler la latence de l'US Blaster USB 7329 ?

La latence peut être réglée dans les paramètres audio de votre logiciel DJ. Cherchez l'option de latence ou de tampon et ajustez-la selon vos besoins.

Y a-t-il une garantie pour l'US Blaster USB 7329 ?

Oui, l'US Blaster USB 7329 est généralement couvert par une garantie d'un an. Veuillez consulter le document de garantie fourni avec le produit pour plus de détails.

Comment résoudre les problèmes de connexion de l'US Blaster USB 7329 ?

Essayez de débrancher et rebrancher le dispositif. Testez un autre port USB sur votre ordinateur et vérifiez les câbles pour tout dommage.

L'US Blaster USB 7329 fonctionne-t-il avec des systèmes d'exploitation plus anciens ?

L'US Blaster USB 7329 est conçu pour fonctionner avec les systèmes d'exploitation modernes. Pour les systèmes plus anciens, vérifiez la compatibilité sur le site du fabricant.

Comment nettoyer mon US Blaster USB 7329 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du dispositif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériel.

MODE D'EMPLOI USB 7329 US Blaster

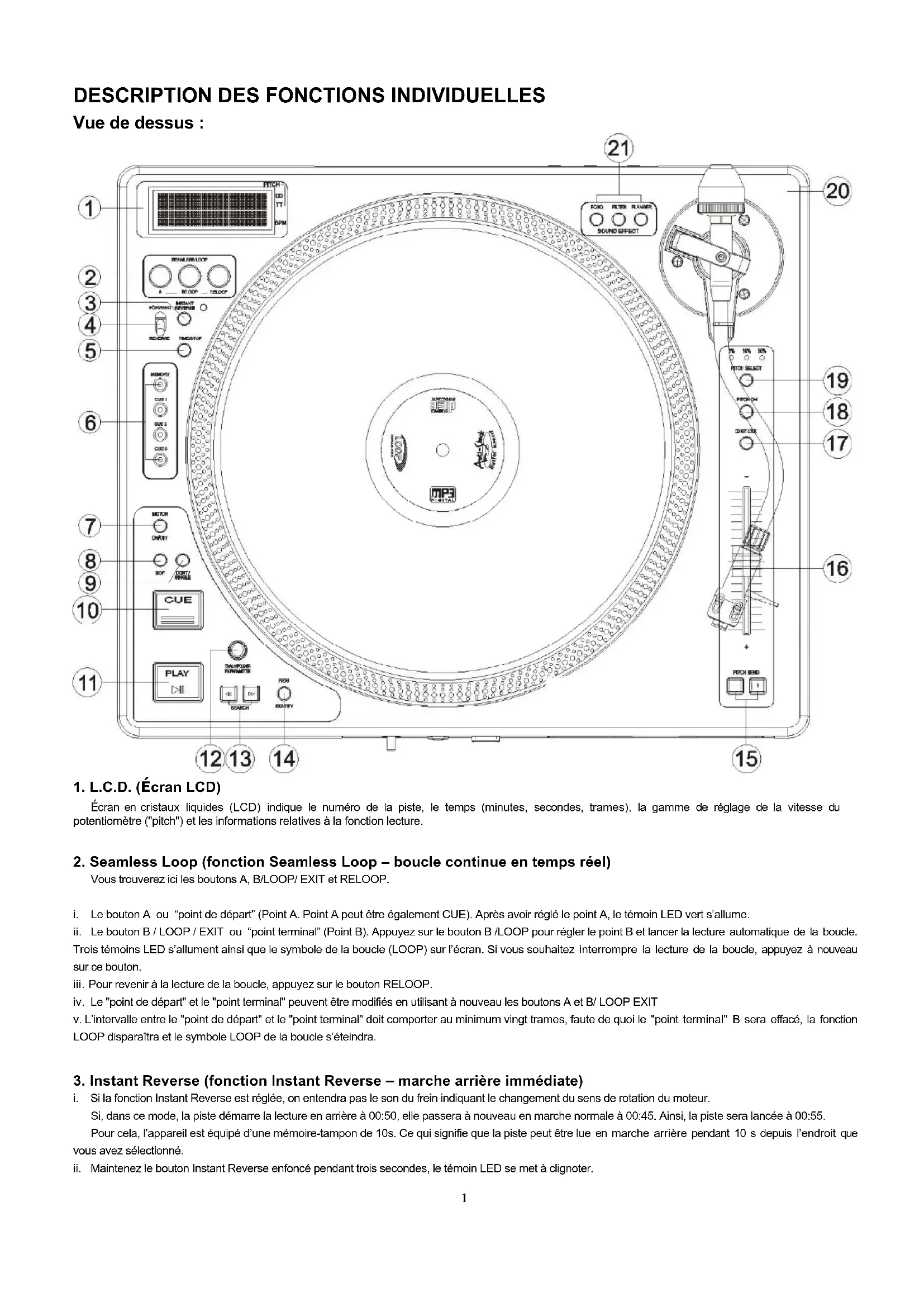

1. L.c.d. (écran LCD)

Écran en cristaux liquides (LCD) indique le nombre de la piste, le temps (minutes, secondes, trames), la gamme de réglage de la vitesse du potentiomètre ("pitch") et les informations relatives à la fonction lecture.

Vous trouvez ici les boutons A, B/LOOP/EXIT et RELOOP.

i. Le bouton A ou "point de départ" (Point A. Point A peut être également CUE). Après avoir réglé le point A, le témoin LED vert s'allume. ii. Le bouton B / LOOP / EXIT ou "point terminal" (Point B). Appuyez sur le bouton B / LOOP pour régler le point B et lancer la lecture automatique de la boucle. Trois témoins LED s'allument ainsi que le symbole de la boucle (LOOP) sur l'écran. Si vous souhaitez interrompre la lecture de la boucle, appuyez à nouveau sur ce bouton. iii. Pour revenir à la lecture de la boucle, appuyez sur le bouton RELOOP. iv. Le "point de départ" et le "point terminal" peuvent être modifiés en utilisant à nouveau les boutons A et B / LOOP EXIT v. L'intervalle entre le "point de départ" et le "point terminal" doit composer au minimum vingt trames, faute de quoi le "point terminal" B sera effacé, la fonction LOOP disparaîtra et le symbole LOOP de la boucle s'éteindra.

3. Instant reverse (fonction instant reverse - marche arrêté immédiate)

Si la fonction Instant Reverse est réglée, on n'entendra pas le son du frein indiquant le changement du sens de rotation du moteur.

Si, dans ce mode, la piste démarre la lecture en arrière à 00:50, elle passera à nouveau en marche normale à 00:45. Ainsi, la piste sera lancée à 00:55.

Pour cela, l'appareil est équipé d'une mémoire-tampon de 10s. Ce qui signifie que la piste peut être lue en marche arrêtée pendant 10 s depuis l'endroit que vous avez sélectionné.

Maintenez le bouton Instant Reverse enfoncé pendant trois secondes, le témoign LED se met à clignoter.

Dans ce mode, la lecture de la piste lue en arrière sera lancée immédiatement de l'endét et passage en marche normale.

Si dans ce mode, la piste est lue en arrière à 00:50 et passée en marche normale à 00:45, elle sera lancée à 00:45.

Ce bouton commande le sens de rotation du tourne-disque.

5. TIME / STOP (bouton time/stop)

Ce bouton permet de commuter l'indication de temps affichée sur l'écran en affichant soit le temps total restant, le temps restant de la piste lue ou le temps de lecture écoulé. Lors de la pression répétée de ce bouton pendant trois secondes, l'appareil passe en mode "stop".

6. 3 Hot-cue (fonction 3 hot-cue)

L'appareil vous permet la lecture immédiate en utilisant trois points de repère (3 HOT-CUE).

a. Réglez la mémoire de la fonction CUE : Tout d'abord, appuyez sur le bouton MEMO, puis sur le bouton correspondant CUE vous permettant de terminer le réglage du point de repère. Cette opération est indiquée par l'allumage du bouton CUE correspondant. b. Lecture de la mémoire de la fonction CUE : Après avoir appuyé sur le bouton C CUE correspondant, celui-ci clignote pendant environ cinq secondes.

Avertissement : Cette fonction est inutilisable pendant le fonctionnement de l'effet Reverse (mode marche arrêté).

7. Moteur on/off (bouton MOTOR on/off)

Mettez en marche et arrêtez le moteur entraînant le tourne-disque.

8. Bouton BOP

La pression de ce bouton lance la lecture automatique depuis le point de repère (CUE) réglé.

9. Bouton continue/single

En pressant ce bouton, vous pouvez choisir entre la lecture en mode "auto cue single" et "continue". Le mode sélectionné est signalé sur l'écran. * AUTO CUE SINGLE - Après sa lecture d'une piste individuelle, l'appareil s'arrête avant le début de la piste suivante * CONTINUE - Les pistes individuelles sont dues sans interruption. * OUTRO - L'appareil lit les trente dernières secondes de chaque piste. Pour passer en ce mode, maintenez le bouton enfoncé pendant trois secondes.

10. Bouton CUE

Ce bouton permet de remettre le CD au point de départ mormise. En mode PAUSE, régalez le point de départ en pressant le bouton CUE, le bouton se met à clignoter. Si vous appuyez sur ce bouton en mode PLAY, l'appareil s'arrête au point de départ mormise.

11. Bouton play/pause

En appuyant sur ce bouton, vous commutez entre les modes PLAY et PAUSE.

12. Bouton track/fx parameter

Ce bouton tournant vous permet de sélectionner les pistes individuelles et de régler les paramètres de l'effet correspondant.

13. Bouton SEARCH

Presse ce bouton pour sélectionner le réglage de la fonction SEARCH ou de la fonction PITCH BEND.

Si le témoign LED correspondant est allumé, vous pouvez tourner le plateau pour une recherche accélérée en avant et en arrêt. Si le témoin LED correspondant est éteint, réglez en tournant le disque la fonction PITCH BEND. Si le plateau ne tourne pas pendant plus de huit secondes, le témoin s'éteint automatiquement.

14. Bouton program

Ce bouton vous permet de programmer la piste souhaitée. L'appareil arrête, appuyez sur le bouton PROG pour lancer le mode mémoire. Appuyez sur le bouton de saut de piste (skip) pour sélectionner la piste correspondante. Ensuite, pour terminer le réglage de la piste, appuyez à nouveau sur le bouton PROG. Le nombre maximal des pistes à programmer est de seize pour un disque. Si you passez les pistes programmées, le témoin LED du bouton PROG s'allume. Lorsque l'appareil est arrêté, retirez le disque ou arrêtez l'appareil. Ainsi you quittez le programme.

Ce bouton peut être également utilisé pour la fonction DISC IDENTIFICATION, voir ci-après point 22.

15. Bouton PITCH BEND + / -

Si les deux lecteurs CD sont en marche, la fonction PITCH BEND vous permet de comparer la vitesse des pistes lues après le réglage de la vitesse du potentiomètre. Après la pression du bouton "+", la vitesse du potentiomètre augmente automatiquement jusqu'à la valeur de +16% par rapport à l'état initial. Après la pression du bouton "-", la vitesse du potentiomètre baisse automatiquement jusqu'à la valeur de -16% par rapport à l'état initial. Les vitesses individuelles de lecture peuvent être harmonisées en modifiant le réglage du potentiomètre.

16. Curseur PITCH control (réglement du potentiomètre de vitesse)

Lors de l'harmonisation dans le cadre des vitesses individuellement sélectionnées (8%, 16%, 50%) vous pouvez sélectionner la vitesse demandée entre la valeur minimale (terminaison supérieure) et la valeur maximale (terminaison inférieure) en déplaçant le curseur.

17. Bouton KEY on/off (mise en marche et arrêt du ton)

Appuyez sur ce bouton pour mettre en marche ou arrêter le mode KEY.

KEY OFF: le symbole "KEY" clignote sur l'écran et le ton est modifié en fonction de la modification de la vitesse du potentiomètre. La modification du

paramètre du ton n'est pas effective.

KEY ON: Le symbole "KEY" est allumé sur l'écran. Adaptez la hauteur du ton en tournant le bouton SCOPE. Le déplacement du curseur PITCH CONTROL permet également de modifier le ton.

18. Bouton PITCH on/off (mise en marche et arrêt de la commande de réglage de la vitesse du potentimètre)

Pressez le bouton pour régler la fonction PITCH ON (la commande de réglage de la vitesse du potentiomètre est en marche). Si vous appuyez à nouveau sur le bouton, la commande de réglage de la vitesse du potentiomètre est arrêtée (l'appareil est en mode PITCH OFF).

19. Bouton PITCH SELECT (sélection de la gamme de réglage de la vitesse du potentiomètre)

Sélectionnez la gamme de réglage de la vitesse du potentiomètre entre ±8%, ±16%, ±50%. La vitesse de lecture est modifiée lorsque vous déplacez le curseur PITCH CONTROL.

20. Bras de lecture

Bras de lecture universel cylindrique en forme de S.

21. Bouton EFFECT SELECT (sélection des effets)

a. Flanger b. Filter c. Echo

22. Identification du disque (uniquement la version CDDA)

i. La fonction d'identification du disque est utilisable uniquement en mode PAUSE ii. Appuyez sur le bouton MEMO pendant deux secondes, l'écran affiche "SAVE" et "MAIN CUE Time".

Ceci signifie que le point de départ MAIN CUE est mémoire dans EEPROM.

Lorsque les indications "SAVE" et "MAIN CUE Time" disparaissent de l'écran après trois secondes, la procédure de mémorisation est terminée.

iii. Lorsque la mémoire EEPROM reconnaît l'emplacement où se trouve l'enregistrement MEMO, l'écran affiche "CUE" iv. Lorsque la mémoire EEPROM reconnaît qu'à l'intérieur de celle-ci se trouve le point de départ CUE, l'écran affiche "LOAD" et "MAIN CUE time" v. Appuyez sur MEMO et MAIN CUE pour enregistrer le temps CUE dans MICON MAIN CUE vi. Appuyez sur le bouton TIME et allumez l'interrupteur principal ; appuyez sur le bouton MEMO pendant trois secondes en mode "No disc mode". Cette opération permet d'effacer la mémoire EEPROM

Lorsque après trois secondes l'écran affiche “RESET”, les données ont été effacées.

23. Fonction SLEEP

Si l'appareil n'est pas utilisé pendant trente minutes, il s'arrête automatiquement.

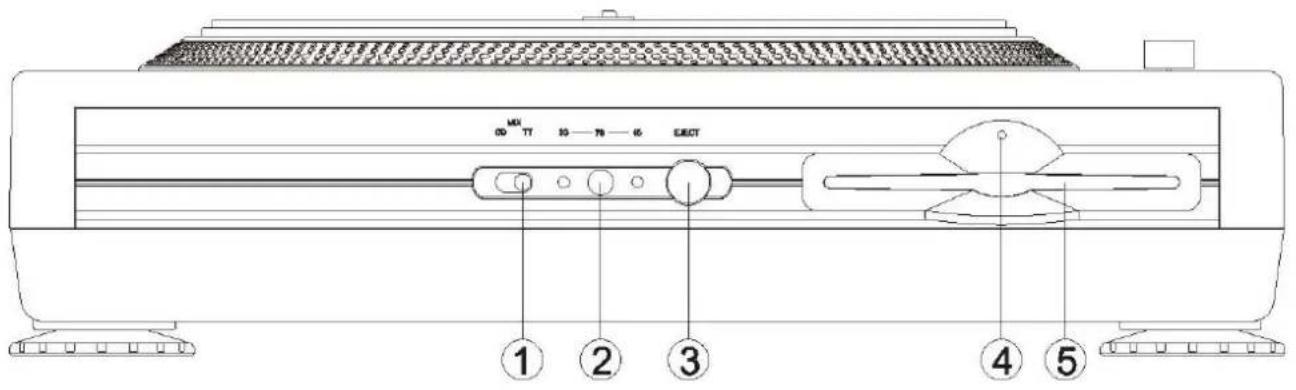

1. Cd/mix/tt

Commuter entre les modes CD/Mix/TT

2. Sélection RPM

Choisissez entre les vitesses de 33/45/78 rpm. Pour passer à la vitesse de 78 rpm, maintenez le bouton enfoncé pendant trois secondes.

3. Bouton EJECT

Presse ce bouton pour sortir le disque du lecteur.

Avertissement : Pour sortir le disque, il est nécessaire d'appuyer d'abord sur le bouton "pause" ou "stop".

4. Témoin d'utilisation du disque

Le témoin s'allume lorsque le disque inséré dans le lecteur est en service.

5. Fente de disque

L'endroit d'insertion ou d'extraction du disque CDDA.

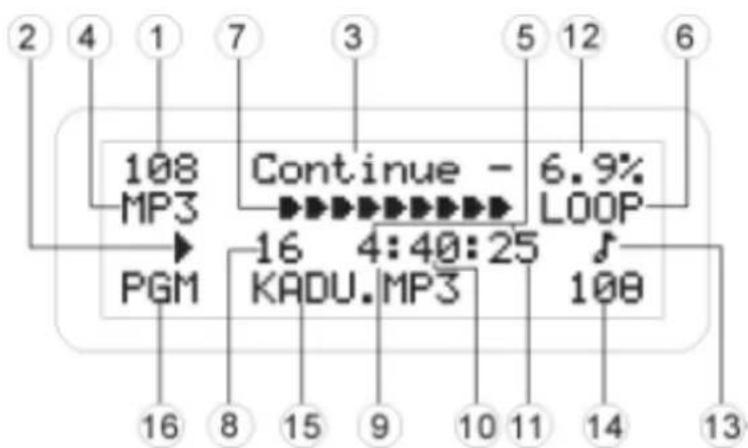

Description de l'écran

L'appareil est capable d'afficher l'information textuelle sur l'écran pendant la lecture des disques CD textuels contenant une information textuelle dans la catégorie anglaise.

Le CD textuel contient

Avertissement

L'appareil supporte l'affichage sur l'écran des symboles suivants. Les symboles différents s'affichent en tant que

Lettres

ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz

Numeros

0123456789

Symboles

1# #%&(*+,-,;<=?[]{} SPACE

1. NOMBRE DE PISTES - nombre de pistes sur le disque ou la carte.
2. → / I - L'appareil est en mode lecture/pause.
3. CONT / SINGLE - indique si l'appareil est en mode lecture de toutes les pistes ou d'une piste.
4. MP3 - est allumé si l'appareil lit un fichier MP3. Dépend du réglage.
5. AFFICHAGE DU TEMPS (écoulé, total, restant) — En fonction du mode d'affichage de temps réglié, affiche le temps restant du disque ou de la piste ou le temps écoulé.
6. LOOP - s'allume lorsque les effets boucle sont actifs.
7. TIME BAR - affiche la durée du temps en fonction du réglage du mode d'affichage du temps.
8. PISTE - Affiche le numéro de la piste en lecture.
9. MINUTES - Affiche les minutes écoulées ou restantes.
10. SECONDES - Affiche les secondes écoulées ou restantes.
11. TRAMES - Lecteur CD divise chaque seconde en 75 trames, permettant ainsi de déterminer précisément les points de repère. Ici sont donc affichées les trames passées ou restantes en fonction du réglage du mode d'affichage du temps.
12. VITESSE - affiche le réglage actuel de la vitesse du potentiomètre.
13. BPM : mode BPM manuel

: mode BPM automatique

1. Nombre de battements par minute
2. ID3 tag du disque CD/MP3 : maintenez le bouton "Search" (au-dessus du plateau) enfoncé pendant deux secondes pour afficher les données ID3, le nom du fichier, du dossier, de l'interprète, de la composition et le titre de l'album. Appuyez une nouvelle fois sur ce bouton pour confirmer les indications ci-dessus.
3. PGM- s'affiche si la piste que vous avez sélectionnée est programmée.

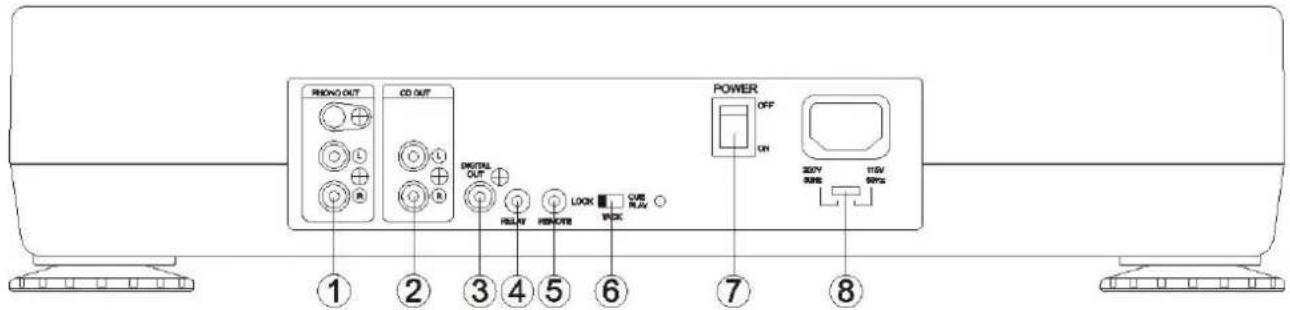

Vue de l'arrière

Sortie audio du tourne-disque. Se raccorde à l'entrée PHONO du pupitre de mixage.

Sortie audio du lecteur CD. Se raccorde à l'entrée LINE du pupitre de mixage.

2. Digital OUT (sortie numérique)

Sortie numérique du lecteur CD. Se raccorde à l'entrée LINE de l'amplificateur D/A.

3. POWER (interrupteur principal)

Allumez l'appareil en appuyant sur ce bouton (ON). Le témoin LED s'allume.

Éteignez l'appareil en appuyant à nouveau sur ce bouton (OFF).

4. Relais connecteur

Ce connecteur sert au raccordement à un autre lecteur CD qui permet l'utilisation de la fonction Relay.

5. Remote (commande à distance)

Ce connecteur sert au raccordement à la commande à distance FADERSTART.

6. Sélection TACT / LOCK / CUE PLAY

Sélectionnez sur le pupitre de mixage la fonction qui sera commandée par la télécommande FADERSTART.

7. POWER (interrupteur principal)

Allumez l'appareil en appuyant sur ce bouton.

8. Sélection de la tension de l'entrée AC :

Commuter entre la tension 115V @ 60Hz et 230V @ 50Hz

Opérations de BASE

Le lecteur CDJ800TT opère en trois modes (voir commutateur sur le panneau avant)

1. CD 2. MIX (CD / tourne-disque) 3. TT (tourne-disque)

1. Cd

1. En mode PAUSE, pressez le bouton PLAY. Ainsi vous mémorisez le point de départ.
2. Sélectionnez la lecture à 33 ou à 45 tours par minute.
3. Commutateur FORWARD / REVERSE : commute entre la marche arrière et la marche normale CDDA; PLAY, FORWARD / REVERSE
4. MOTEUR ON/OFF (mise en marche et arrêt du moteur):

a. Si le témoin LED du moteur est allumé, le plateau du tourne-disque tourne ou s'arrête en fonction de la pression des boutons Play ou Pause.

Le disque CD suit la vitesse de rotation du plateau du tourne-disque et est

b. Si le témoin LED du moteur est allumé, le plateau du tourne-disque s'arrête, alors que le disque CD continue à être

Si la fonction Instant Reverse est réglée, on n'entendra pas le son du frein indiquant la modification du sens de rotation du moteur.

6. EFFECT (EFFETS):

a. Le mode de la fonction EFFECT est signalé par l'allumage du témoin LED L'écran affiche les paramètres du réglage de l'effet pendant 5 secondes ensuite, l'écran affiche l'effet sélectionné en dernier. b. Réglement de l'effet : maintenez enfoncé le bouton de l'effet correspondant tournez l'encodeur dans le sens contraire des aiguilles d'une montre - ainsi vous baissez l'intensité de l'effet tournez l'encodeur dans le sens des aiguilles d'une montre pour augmenter l'intensité de l'effet. Pour passer en mode Paramètre + 10, appuyez sur l'encodeur. c. Le réglage de l'effet sera mémorisé avant l'arrêt de l'appareil.

1. En mode MP3, appuyez sur l'encodeur pour sélectionner le dossier. Lâchez pour confirmer la sélection.

2. MIX

En mode MIX:

1. Les éléments MOTEUR ON/OFF °B PITCH / PITCH SLIDE °B FORWARD / REVERSE commandent le plateau du tourne-disque, alors que les boutons restants commandent le lecteur CD.
2. Le tourne-disque n'est pas capable de commander le CD.
3. Trois modes de lecture sont à disposition (33 / 45 / 78 t/min.). Si vous commutez à 78 t/min. en mode CD, la vitesse de rotation du tourne-disque sera réduite automatiquement à 45 t/min. (en mode CD, seule la vitesse de 33/45 t/min. est disponible)
4. La commande de la fonction EFFECT est la même qu'en mode CD.
5. La fonction de la marche arrêt (REVERSE) est inutilisable en ce mode pour la lecture du CD.

3. Tourne-disque

1. Trois modes de lecture sont à disposition (33 / 45 / 78 t./min.). Si vous commutez à 78 t/min. en mode CD, la vitesse de rotation du tourne-disque sera réduite automatiquement à 45 t/min. (en mode CD seule la vitesse de 33/45 t./min. est disponible)
2. Le tourne-disque ne tourne pas si le bouton du moteur est en position OFF. Si le moteur est en marche (position ON), lancez ou arrêtez les rotations du tourne-disque en appuyant sur le bouton Play ou Pause.
3. Commandez la vitesse de rotation du tourne-disque à l'aide du bouton PITCH ou du curseur PITCH SLIDE.
4. Les autres boutons ne fonctionnent pas en ce mode (excepté les boutons Play et Pause)

4. Réglage des paramètres des effets

Si la fonction de l'effet correspondant est en marche (ON), tournez le bouton TRACK pour régler les paramètres de l'effet.

Flanger:

Sync on (synchronisation allumée) : 1-4-64-1 (de base : 4-1)

Sync off (synchronisation éteinte): 25~800 (de base: 400)

Determine la durée (la valeur) de l'effet FLANGER.

SYNC OFF, 0.25 s est la durée la plus courte, la durée la plus longue est de 8 secondes;

SYNC ON, 1/4 de seconde est la durée la plus courte, la durée la plus longue est de 64/1 seconde

Echo:

Sync (synchronisation) : 1-4~64-1 (de base : 1-2)

Sync off (synchronisation éteinte): 25~400 (de base : 50)

Determine la durée (la valeur) de l'effect ECHO. SYNC OFF, 0.01 s est la durée la plus courte, la durée la plus longue est de 4 secondes; SYNC ON, 1/4 du battement est la durée la plus courte, la durée la plus longue est de 64/1 battements.

Filter:

Sync (synchronisation) : 1-4~64-1 (de base : 8-1)

Sync off (synchronisation éteinte): 0~100 (de base : 50)

Déterminez la durée du scannage de l'effet FILTER. 1/4 du battement est la durée la plus courte, la durée la plus longue est de 64/1 battements. Si la synchronisation est éteinte, choisissez la bande de fréquence. Plus le nombre est élevé, plus la valeur de la fréquence est élevée.

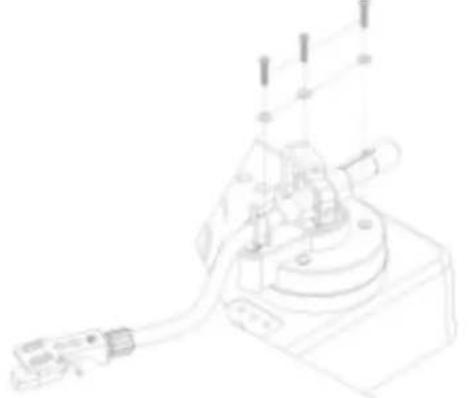

Réglage de la hauteur support du BRAS de lecture

1. Dévissez d'abord ces trois vis.

1. Retirez le support du bras de lecture.

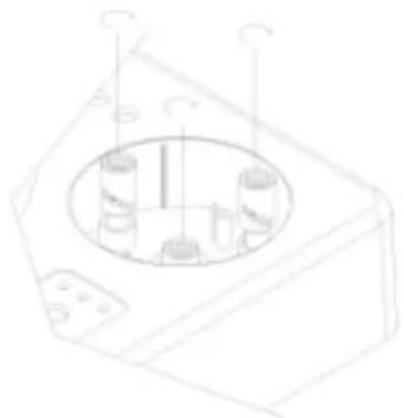

1. À l'aide d'un tournevis, tournez ces cylindres cuivrés dans le sens des aiguilles d'une montre pour augmenter la hauteur ou dans le sens contraire des aiguilles d'une montre pour baisser la hauteur.
