BEDIENUNGSANLEITUNG USB 7329 US Blaster

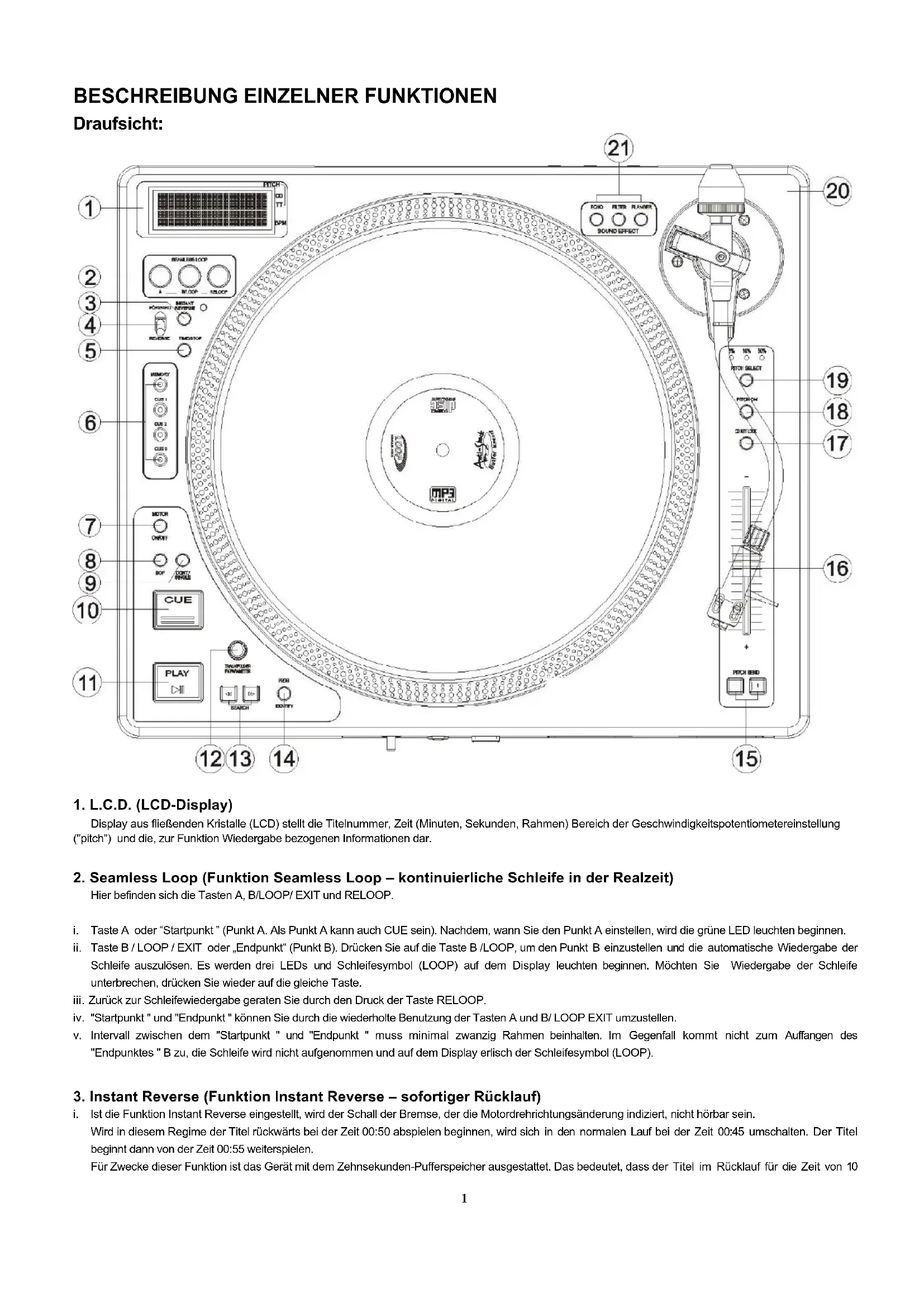

BESCHREIBUNG EINZELNER FUNKTIONEN

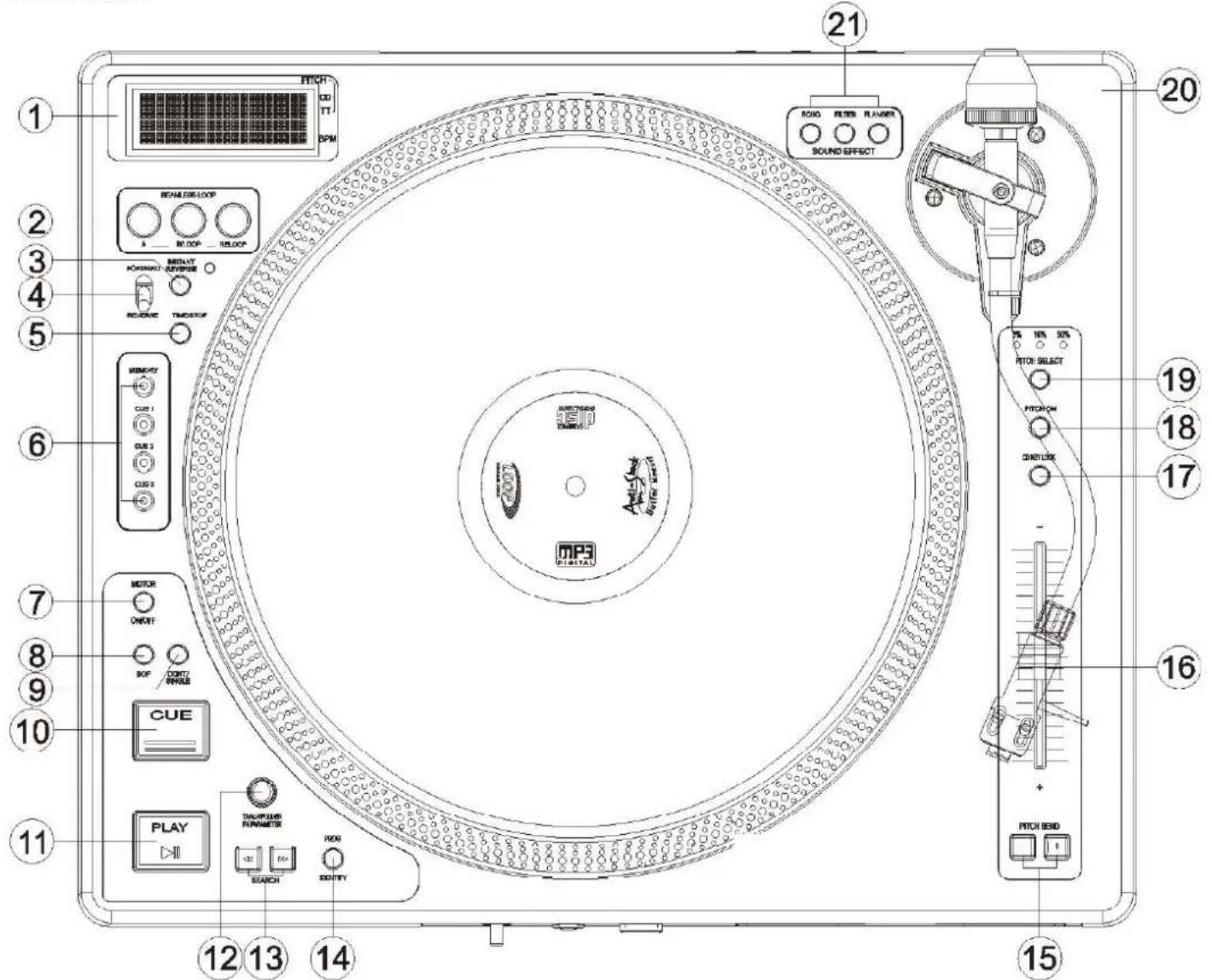

Draufsicht:

Display aus fliebenden Kristalle (LCD) stellt die Titelnummer, Zeit (Minuten, Sekunden, Rahmen) Bereich der Geschwindigkeitspotentiometeringstellung ("pitch") und die, zur Funktion Wiedergabe bezogenen Informationen dar.

2. Seamless Loop (Funktion Seamless Loop - kontinuierliche Schleife in der Realzeit)

Hier befinden sich die Tasten A, B/LOOP/ EXIT und RELOOP.

i. Taste A oder "Startpunkt" (Punkt A. Als Punkt A kann auch CUE sein). Nachdem, wann Sie den Punkt A einstellen, wird die grüne LED leuchten beginnen.
ii. Taste B / LOOP / EXIT oder „Endpunkt" (Punkt B). Drücken Sie auf die Taste B /LOOP, um den Punkt B einzustellen und die automatische Wiedergabe der Schleife auszulösen. Es werden drei LEDs und Schleifesymbol (LOOP) auf dem Display leuchten beginnen. Möchten Sie Wiedergabe der Schleife unterbremen, drücken Sie wieder auf die gleiche Taste.
iii. Zurück zur Schleifewiedergabe geraten Sie durch den Druck der Taste RELOOP.
iv. "Startpunkt" und "Endpunkt" können Sie durch die wiederholte Benutzung der Tasten A und B/ LOOP EXIT umzustellen.
v. Intervall zwen dem "Startpunkt" und "Endpunkt" mus minimal zwanzig Rahmen beinhalten. Im Gegenfall kommt nicht zum Auffangen des "Endpunktes" B zu, die Schleife wird nicht aufgenommen und auf dem Display erlisch der Schleifesymbol (LOOP).

3. Instant Reverse (Funktion Instant Reverse - sofortiger Rücklauf)

i. Ist die Funktion Instant Reverse eingestellt, wird der Schall der Bremse, der die Motordrehrchtungsänderung indiziert, nicht hbar sein.

Wird in thisem Regime der Titel ruckwarts bei der Zeit 00:50 abspielen beginnen, wird sich in den normalen Lauf bei der Zeit 00:45 umschalten. Der Titel beginnnt dann von der Zeit 00:55 leiterspielen.

Fur Zwecke dieser Funktion ist das Gerät mit dem Zehnsekunden-Pufferspeicher ausgestattet. Das bedeutet, dass der Titel im Rücklauf fur die Zeit von 10

Sekunden von der, von Ihnen gewährten Stelle abgespielt werden kann.

ii. Halten Sie die Taste Instant Reverse für die Zeit von drei Sekunden an und die LED beginnnt zublicken.

In thisem Regime beginnt der Titel, das ruckwarts abgespiel wird, sofort von der Stelle speien, in der es zurück in den Normallaufumschaltet.

Beginnt in thisem Regime der Titel ruckwarts bei der Zeit 00:50 abspielen und schaltet sich in den Normallauf bei der Zeit 00:45 um, dann beginnt von der Zeit 00:45 welterspielen.

4. Forward/Reverse (Funktion Forward/Reverse - Lauf vorwärts/rückwärts)

Dieser Hebel bedient die Drehrrichtung des Plattentellers.

5. TIME / STOP (Taste TIME/STOP)

These Taste schaltet die dargestellte Zeitangabe auf dem Display so dar, dass entweder Gesamtrestzeit, die Restzeit des wiedergegebenen Titels, oder die abgelaufene Wiedergabezeit zeigt. Beim wiederholten Druck auf diese Taste für die Zeit von drei Sekunden wird das Gerät in Modus „Stop" geraten.

6. 3 HOT-CUE (Funktion 3 HOT-CUE)

Dieses Gerat ermoiglich Ihnen die soortige Wiedergabe mit der Benuzung von drei Anhaltspunkten (3 HOT-CUE). a. Stellen Sie den Speicher der CUE-Funktion ein: zuerst drucken Sie die Taste MEMO, danach drucken Sie die zustandige Taste CUE, wodurch beenden Sie die Einstellung des Startpunktes. Dies ist durch das Anleuchten der zuständigen CUE-Taste indiziert.

b. Wiedergabe des Speichers der CUE-Funktion: nach dem Druck auf die zuständige CUE-Taste wird diese für die Zeit von cca fünf Sekunden blichen.

Aufweisung: these Funktion ist nicht moklig fur die Zeit zu benutzen, wann der Reverse-Effekt ausgelost wird (Regime des Rücklaufes).

7. Motor ON/OFF (Taste MOTOR ON / OFF)

Schaltet ein und aus den Motor, der den Plattenteller betriebt.

8. BOP - Taste

Beim Druck auf diese Taste beginnt automatisch die Wiedergabe von dem Startpunkt (CUE).

9. Taste CONTINUE/SINGLE

Durch den Druck dieser taste konnen Sie zwischen der Wiedergabe im Modus "auto cue single" und "continue" wahlen. Das gewählte Regime ist auf dem Display signalisiert.

*AUTO CUE SINGLE - nach der Wiedergabe des einzelnen Titels wird das Gerät vor dem Anfang des folgenden Titels gestopt. Die Wiedergabe beginnnt von dem hörbaren Punkt.

*CONTINUE - einzeln Titel sind ohne Unterbrechung wiedergegeben.

*OUTRO - das gerat spielt letzte dreigb Sekunden≦es Titels ab. Um in these Regime umzuschalten, ist nigtig, diee Taste fur die Zeit von\ drei Sekunden niederzuhalten.

10. CUE - Taste

These Funktion eroglich Ihn die CD in den im Speicher abgespeicherten Ausgangspunkt zurückzukehren. Im PAUSE-Regime stellen Sie den Ausgangspunkt durch den Druck auf die Taste CUE ein, was dadurch indiziert ist, dass die taste blichen beginnt. Wenn Sie danach im PLAY-Regime diese taste drucken, das Gerät wird im Ausgangspunkt stoppen, der im Speicher abgespeichert ist.

11. Taste PLAY/ PAUSE BUTTON

Durch den Druck auf diese Taste schalten Sie zwischen den Regimes PLAY und PAUSE um.

12. Knopf TRACK/FX PARAMETER

Durch diesen Drehknopf wahlen Sie einzeln Title und stellen die Parameter des zuständigen Effektes ein.

13. SEARCH - Taste

Durch den Druck auf diese Taste wahlen Sie dazwischen, ob Sie durch die Tellerrehung die Funktion SEARCH oder PITCH BEND einstellen.

Leucht die zustendige LED, Sie konnen mit dem Teller für das beschleunigte Durchsachen in der Richtung nach vorne und auch darüber drehen.
- Ist die zuständige LED aus, Sie stellen durch die Tellerbewegung die Funktion PITCH BEND ein.
- Bleibt der Teller in Ruhe für die Zeit, die länger als acht Sekunden ist, die LED wird automatisch erlisen.

14.PROGRAM-Taste

Durch diese Taste konnen Sie den gewünschten Titel in das Programm abspeichern. Wenn das Gerat gestopt ist, drücken Sie die Taste PROG, wodurch das Speicherregime ausgelost wird. Durch den Druck auf die Taste für das Überspringen zwischen den Titeln wahren Sie den zuständigen Titel. Danach drücken Sie wieder die taste PROG, wodurch Sie die Titleleinstellung fertig machen. Maximale Titelzahl, die in das Programm abzuspeichern ist, ist sechzehn für einen Disc. Wenn Sie die einprogrammierten Titel wiedergeben, wird die LED der PROG-Taste leuchten beginnen. Stoppen Sie das Gerät,nehmen Sie den Disc aus oder schalten Sie das Gerät aus. Auf diese Weise verlassen Sie das Programm. Diese Taste kann auch fur die Funktion DISC IDENTIFICATION benutzt werden, siehe weiter Punkt 22.

15. Taste PITCH BEND + / -

Spiel be CD-Spieler, ermocht lnne die Fkction PITCH BEND die Geschwindigkeiten der abgespieiten Titel danach zu richen,
wn die Geschwindigkeit auf dem Potentiometer eingestellt wurde.

Nach dem Druck auf die Taste "+" steigt automatisch die Einstellung des Geschwindigkeitspotentiometers und das bis zum Wert + 16% dem ursprünglichen Stand gegenüber. Nach dem Druck auf Taste "-" sektdie Einstellung des Geschwindigkeitspotentiometers automatisch ab und das bis zum Wert von - 16% dem ursprünglichen Stand gegenüber. Durch die Änderung der Potentiometereinstellung konnen einzeln Titelgeschwindigkeiten gerichtet werden.

16. Schleifkontakt PITCH CONTROL (verstellbare Einstellung des Geschwindigkeitspotentiometers)

Beim Richten im Rahmen einzeln ausgewählten Geschwindigkeiten (8%, 16%, 50%) können Sie die verlangte Einstellung der Geschwindigkeit zwischen dem minimalen Wert (obere Ende) und maximalen Wert (untere Ende) dadurch wahlen, dass Sie mit dem Schleifkontakt bewegen.

17. Taste KEY ON/OFF (Einschaltung und Ausschaltung der Töne)

Für das Einschalten und Ausschalten des Regimes KEY drucken Sie diese Taste.

KEY OFF: auf dem Display blinkt das Symbol "KEY" und Ton hat sich in der Abhängigkeit von der Einstellungsänderung der Geschwindigkeitspotentiometer geändert. Die Tonparameterregelung wird nicht geltend gemacht.

KEY ON: auf dem Display leuchtet "KEY". Durch das Drehen des Knopfes SCOPE passen Sie jetzt die Tonhöhe an. Die Verstellung des Schleifkontaktes PITCH CONTROLändert auch den Ton.

18. Taste PITCH ON/OFF (Einschalten und Ausschalten der Bedienung der Potentiometergeschwindigkeitseinstellung)

Drucken Sie die Taste, um die Funktion PITCH ON (Bedienung der Potentiometergeschwindigkeitseinstellung ist eingeschaltet) ein zustellen. Durch den wiederholten Druck auf die Taste kommt zum Ausschalten der Bedienung der Potentiometergeschwindigkeits-einstellung zu (das Gerät ist im Regime PITCH OFF).

19. Taste PITCH SELECT (Wahl des Bereiches der Potentiometergeschwindigkeitseinstellung)

Wahlen Sie Einstellungsbereich der Potentiometergeschwindigkeit zwischen ± 8% ± 16% ± 50% aus. Wiedergabegeschwindigkeit wird geändert, sobald Sie mit dem Schleifkontakt PITCH CONTROL bewegen.

20. Tonabnehmerarm

Universaler Walzenarm in Form der Buchstabe S.

21. Knopf EFFECT SELECT (Effektenauswahl)

a. Flanger
b.Filter
c. Echo

Auf der Seite 9 sind die Grundfunktionen und -einstellung angeführrt.

22. Platteidentifizierung (nur bei der Version CDDA)

i. Die Plattenidentfizierung ist nur im Regime PAUSE benutzbar
ii. Drucken Sie die MEMO-Taste für die Zeit von zwei Sekunden, auf dem Display entscheidt "SAVE" und "MAIN CUE Time".

Das bedeutet, dass Startpunkt MAIN CUE in den Speicher EEPROM abgespeichert ist.

Durch Verschwindung von "SAVE" und "MAIN CUE Time" aus dem Display nach drei Sekunden ist der Vorgang der Speicherung beendet.

iii. Erkennt EEPROM, dass sich hier MEMO-Aufnahme befindet, auf dem Display wird "CUE" erscheinen
iv. Erkennt EEPROM, dass in ihm der Startpunkt CUE aufgenommen ist, stellt Display“LOAD” und “MAIN CUE time” dar
v. Drücken Sie MEMO und MAIN CUE, um zur Aufnahme der abgespeicherten Zeitangabe CUE in MICON MAIN CUE zukommen.
vi. Drücken Sie die Taste TIME und schalten den Hauptschalter ein; drücken Sie Taste MEMO für die Zeit von drei Sekunden im Regime "No disc mode". Dadurch kommt zum Löschen des Speichers EEPROM zu.

Sobald erscheint sich nach drei Sekunden auf dem Display "RESET", bedeutet das, dass die Angaben gelöscht wurden.

23. SLEEP- Funktion

Ist das Gerät nicht für die Zeit von dreiig Minuten benutzt, wird automatisch ausschalten.

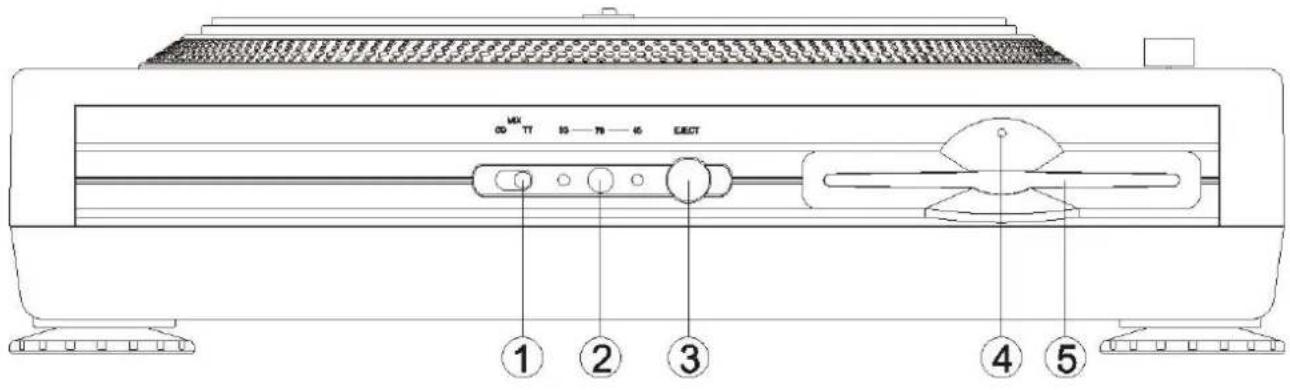

BESCHREIBUNG DER EINZELNEN FUNKTIONEN Vorderseite

1. CD/Mix/TT

Schaltet zwischen den Regime CD/Mix/TT um

2.RPM-Wahl

Wahlz zhen den Geschwindigkeiten 33/45/78 rpm. Um auf die Geschwindigkeit von 78rpm umzuschalten, halten Sie die Taste niedre fur die Zeit von dre Sekunden.

3. EJECT - Taste

Drücken Sie diese Taste, wenn Sie möchten, die Platte aus dem Spieler hersauszuschiben.

Aufmorkung: die Platte kann nicht herausgeschoben werden, ohne voraus die Taste "pause" oder "stop" zu drucken.

4. Kontrollleuchte der Plattenbenutzung

Ist die Platte im Spieler benutzt, beginnnt die Kontrolleuche leuchten.

5. Öffnung für die Platte

Hierdurch wird die CDDA-Platte eingelegt und ausgenommen.

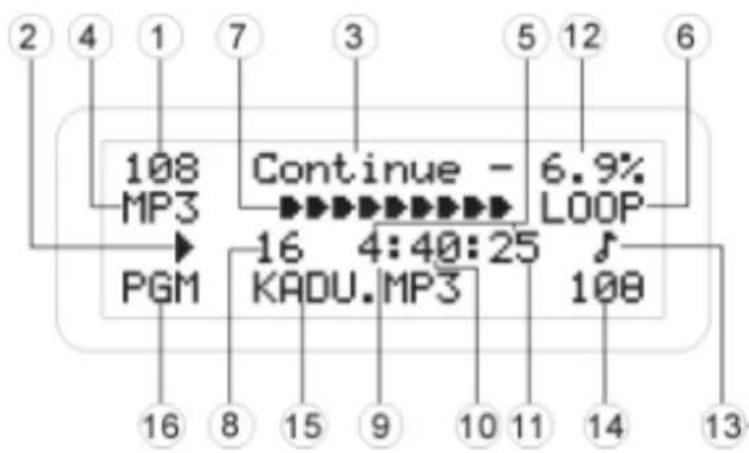

DISPLAYBESCHREIBUNG

Das Gerätschaff, die Textinformation auf dem Display im Laufe der Wiedergabe der Text-CD-Platten darzustellen, die die Textinformation in der Intention des english geschrieben den Textes beinhalten.

Text-CD-Platte beinhaltet dasrecht dargestellte Zeichen/Spur

Aufmerkung:

Dieses Gerät unterstützt die Darstellung der folgenden Zeichen auf dem Display. Andere Zeichenarten werden auf dem Display nur als dargestellt.

Buchstaben

ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvWXYZ

Nummer

0123456789

Symbole

1"#$%&'( )*+, -,/;<=?[\(] .SPACE

1. TITELZAHL—Titelzahl auf der Platte oder Karte.
2. das Gerät befindet sich in der Phase del Wiedergabe/Pause.
3. CONT / SINGLE - indiziert, ob sich das Gerät in dem Wiedergaberegime aller Titel, oder im Wiedergaberegime des einzelnen Titels befindet.

4. MP3 - leuchtet, wenn das gerät die MP3-Datei wiedergibt. Es hängt von der Einstellung ab.

5. ZEITDARSTELLUNG (verlaufene, Gesamt- und Restzeit) dem nach, welches Zeitdarstellungsregime eingestellt ist, wird die Restzeit der Platte oder des einzelnen Titels oder die verlaufene Zeit dargestellt.

6. LOOP - beginn leuchten, wenn mit den Effekten der Schleife gearbeitet wird.
7. TIME BAR - stellt die Zeitlänge in der Abhängigkeit von Zeitdarstellungsregime dar.
8. SKLADBA - stellt die Nummer des wiedergegebenen Titels dar.
9. MINUTY - stellt die verlaufenen oder restlichen Minuten dar.
10. SEKUNDY - stellt die verlaufenen oder restlichen Sekunden dar.
11. RAHMEN - CD-Spieler verteil jeder Sekunde aud 75 Rahmen, wodurch genaue Einstellung der Startpunkte ermodglich ist. Es sind hier also die verlaufenen oder restlichen Rahmen in der Abhängigkeit von Einstellung des Zeitdarstellungsregimes dargestellt.
12. GESCHINDIGKEIT- stellt die aktuelle Einstellung der Potentiometergeschwindigkeit dar.
13. BPM: manuelles BPM-Modus

:automatisches BPM-Modus

1. Schlagzahl pro Minute
2. ID3 tag der CD/MP3-Platte: Halten Sie die Taste "Search" (über dem Teller) für die Zeit von zwei Sekunden niedergedrück, um die ID3-Daten, Datename, Komponentenname, Name des Interpreten, Titelname und Albumname darzustellen. Drücken Sie diese Taste wiederholt, um das oben Angeführe zu bestätigen.
3. PGM- wird dargestellt, wenn der von denen gewählte Titel programmiert wird.

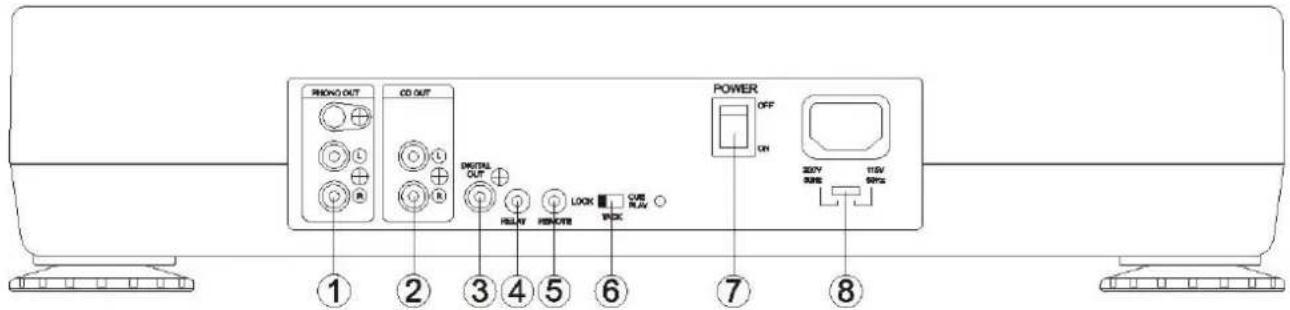

BESCHREIBUNG DER EINZELNEN FUNKTIEN

Rückseite

Audioausgang des Plattenspielers. Wird zum PHONO-Eingang des Mischpults angeschlossen

Audioausgang des CD-Spielers. Wird zum LINE-Eingang des Mischpults angeschlossen

2. DIGITAL OUT (Digitalausgang)

Digitalausgang des CD-Spielers. Wird zum LINE - Eingang des D/A - Verstärkers angeschlossen.

3. POWER (Hauptschalter)

Schalten Sie das Gerät durch den Druck auf diesen Schalter (ON) ein. LED beginnnt leuchten.

Schalten Sie das Gerät durch den wiederholten Druck auf diesen Schalter aus (OFF).

4. Relais-Steckverbinder

Dierer Steckverbinder dient zur Verbindung mit dem weiteren CD-Spieler, was die Benutzung der Relay-Funktion ermocht.

5. Remote (Fernbedienung)

Dieser Steckverbinder dient zum Anschluss der Fernbedienung FADERSTART.

6. Wahl TACT / LOCK / CUE PLAY

Wahlen Sie die Funktionart auf dem Mischpult, die durch die Fernbedienung FADERSTART bedient wird.

7. POWER (Hauptausschalter)

Schalten Sie das Gerät durch den Druck auf diesen Ausschalter.

8. Wahl der Spannung des AC-Einganges:

Schaltet zwischen der Spannung 115V @ 60Hz und 230V @ 50Hz um.

GRUNDOPERATIONEN

Der Spieler CDJ800TT arbeitet in drei Regimes (siehe Umschalter auf dem Frontpaneel)

1.CD
2. MIX (CD / Plattenspieler)
3. TT (Plattenspieler)

1. CD

1. Im Regime PAUSE drucken Sie die taste PLAY. Dadurch wird in dem Speicher der Startpunkt abgespeichert.
2. Wahlen Sie zwischen der Wiedergabe auf 33 oder 45 Drehungen/Minute.
3. Umschalter FORWARD / REVERSE: schaltet zwischen dem Rücklauf und Normallauf von CDDA; PLAY, FORWARD / REVERSE um
4. MOTOR ON/OFF (Einschalten und Ausschalten des Motorlaufes):

a. Ist LED des Motors eingeschelt, der Plattenspielerteller wird gedreht oder gestopt in der Abhängigkeit von dem Druck auf die Tasten Play oder Pause.

CD-Platte folgt dann die Drehensgeschwindigkeit vom Plattenspielerteller und ist durch die Änderungen der Geschwindigkeitseinstellung mittels Pitch Control beeinfusst..

b. Ist LED des Motors aus, der Plattenspielerteller wird gestopt, derweilen CD-Platte immer weiter durch die Änderungen der Geschwindigkeitseinstellung mittels Pitch Control beeinflusst ist.

1. INSTANT REVERSE (sofortiger Rücklauf):
   Ist die Funktion Instant Reverse eingestellt, der Bremsenschall, der die Änderung der Motordrehrichtigung indiziert, wird nicht hörbar sein

6.EFFECT (Effekte):

a. Regime der Funktion EFFECT ist durch das Einsatz von LED signalisiert auf dem Display werden die Parameter der Effekteinstellung für die Zeit von fünf Minuten dargestellt danach wird wieder das, am letzte Mal gewährte Effekt dargestellt
b. Effektinstellung: halten Sie die Taste des zuständigen Effektes nieder drehen Sie mit dem Regulator gegen dem Uhrzeigersinn - dadurch setzen Sie die Effektintensität herab drehen Sie den Regulator im Uhrzeigersinn - dadurch erhöhen Sie die Effektintensität. Drücken Sie den Regulator - dadurch schalten Sie in Regime Parameter + 10 um.
c. Effekteinstellung wird vor dem Gerätausschalten abgespeichert.

1. Im Regime MP3 drücken Sie den Regulator für die Wahl der Komponente. Für die Bestätigung setzen die den Druck frei.

2.MIX

Im Regime MIX:

1. Elemente MOTOR ON/OFF °B PITCH / PITCH SLIDE °B FORWARD / REVERSE
   bedieren den Plattenspielerteller, derweilen die anderen Tasten bedieren den CD-Spieler.
2. Durch die Bewegung des Plattenspielertellers ist nicht möglich, den CD-Spieler zu bedieten.
3. Es sthen dre Wiedergaberegimes zur Verfugung (33 / 45 / 78 U./min.). Schalten Sie auf 78 U/min. im Regime CD um, die Drehgeschwindigkeit des Plattenspielertellers wird automatisch auf 45 U/min abgesenkt. (Im CD-Regime ist nur die Geschwindigkeit von 33/45 U/min. zur Verfugung)
4. Bedienung der Funktion EFFECT ist gleich wie im CD-Regime.
5. Funktion des Rücklaufes (REVERSE) kann man in thisem Regime fur die CD-Wiedergabe nicht benutzen.

3. Plattenspieler

1. Es sthen dre Wiedergaberegimes zur Verfugung (33 / 45 / 78 U./min.). Schalten Sie auf 78 U/min. im Regime CD um, die Drehgeschwindigkeit des Plattenspielertellers wird automatisch auf 45 U/min abgesenkt. (Im CD-Regime ist nur die Geschwindigkeit von 33/45 U/min. zur Verfugung)
2. Der Plattenspielerteller wird nicht gedreht, wenn die Motortaste in Position OFF ist. Ist der Motor eingeschaltet (Position ON), durch den Druck auf die Taste Play oder Pause losen Sie aus oder stoppen Sie das Drehen des Plattenspielertellers.
3. Durch die Taste PITCH oder Schleifkontakt Pitch SLIDE bedienen Sie die Einstellung der Drehgeschwindigkeit des Plattenspielertellers.
4. Andere Tasten haben in thisem Regime keine Ausnutzung (mit der Ausnahme der Tasten Play und Pause)

4. Einstellung der Effektenparameter

Ist die Funktion des zuständigen Effektes eingeschlossen (ON), drehen Sie mit dem Drehknopf TRACK für die Einstellung der Effektenparameters

Flanger.

Sync on (Synchronisierung ein):1-4~64-1 (Grundeinstellung:4-1)

Sync off (Synchronisierung aus): 25~800 (Grundeinstellung: 400)

Bestimmte Dauerlange (den Wert) der Effektdauer FLANGER.

SYNC OFF, 0.25 Sekunden ist die kürzeste Länge, der höchste Wert ist die Länge von 8 Sekunden;

SYNC ON, 1/4 des Taktes ist die kürzeste Länge, Höchster Wert sind dann 64/1 Takten

Echo:

Sync (Synchronisierung: 1-4~64-1 (Grundeinstellung: 1-2)

Sync off (Synchronisierung aus): 25~400 (Grundeinstellung: 50)

Bestimmte Lange den Wert der Effektdauer von ECHO.SYNC OFF,0.01 Sekunden ist die kürzeste Lange,hochster Wert ist dann die Lange von 4 Sekunden;SYNC ON,1/4 des Taktes ist die kürzeste Lange,Hochster Wert sind dann 64/1 Takten.

Filter:

Sync (Synchronisierung): 1-4~64-1 (Grundeinstellung: 8-1)

Sync off (Synchronisierung aus): 0~100 (Grundeinstellung: 50)

Bestimm die Zeit der Effektgaufrage FILTER. 1/4 des Taktes ist die kürzeste Zeit, der höchste Wert sind dann 64/1 Takten. Ist die Synchronisierung ausgeschaltet, wahlen Sie den Frenzbereich. Je higher Nummer,esto hore ist die Frenz

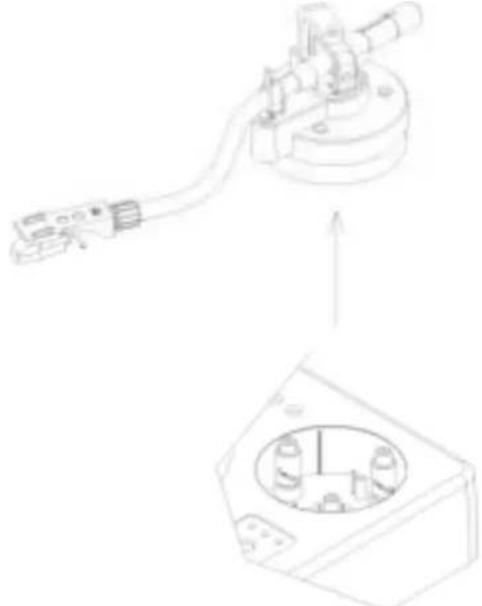

EINSTELLUNG DER HOHE DER TONABNEHMERARMVERANKERUNG

1. Zuerst montieren Sie diese drei Schrauben aus

1. Nehmen Sie die Tonabnehmerverankerung aus.

1. Durch den Schraubenzieher drehen Sie mit diesen Kupferwalzen in dem Uhrzeigersinn, um die Einstellung zu erhöhen; oder gegen dem Uhrzeigersinn, um die Einstellung der Tonabnehmerverankerung abzuseken.
