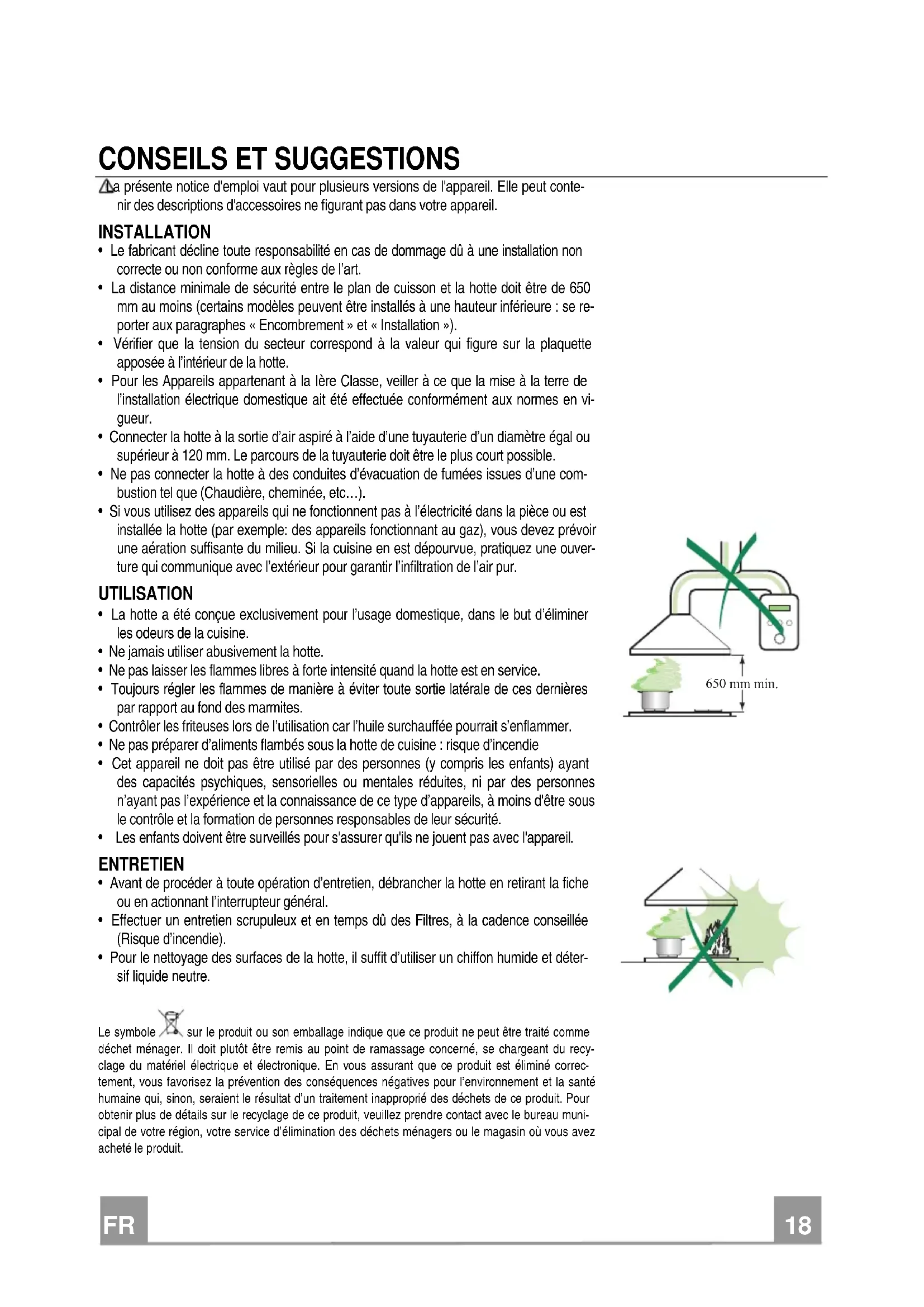

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conte- nir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

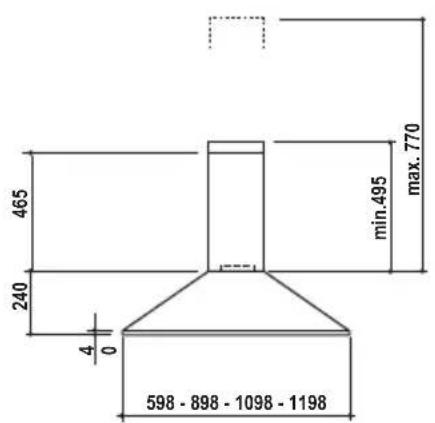

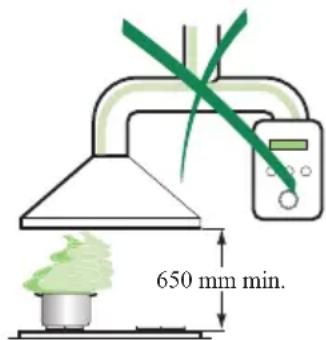

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se re- porter aux paragraphes « Encombrement » et « Installation »).

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vi- gueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une com- bustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouver- ture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ENTRETIEN

• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie).

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et déter- sif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recy- clage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correc- tement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau muni- cipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

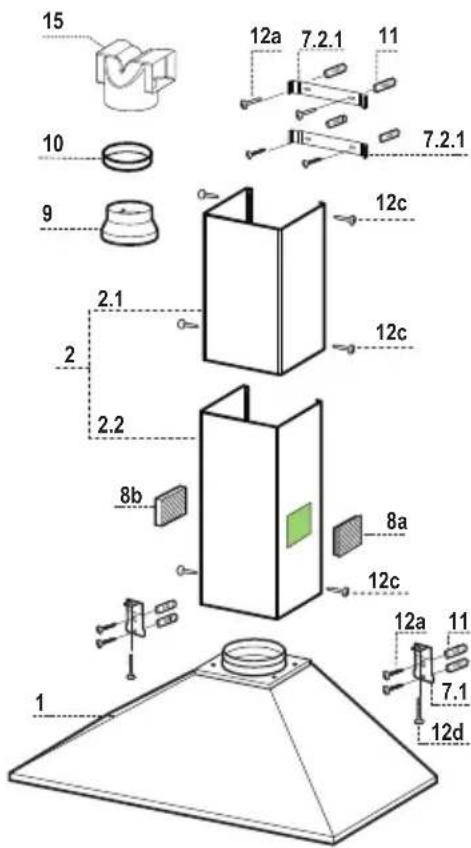

Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres 2 1 Cheminée Télescopique formée par :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

8a 1 Grille en Direction Droite Sortie Air 8b 1 Grille en Direction Gauche Sortie Air 9 1 Flasque de Réduction ø 150-120 mm 10 1 Anneau de raccord Ø 120 - 125 mm 15 1 Raccord Sortie Air Réf. Q.té Composants pour l’installation

7.1 2 Brides Fixation Corps Hotte

7.2.1 2 Brides Fixation Cheminée Supérieure

INSTALLATION Perçage Paroi et Fixation Brides

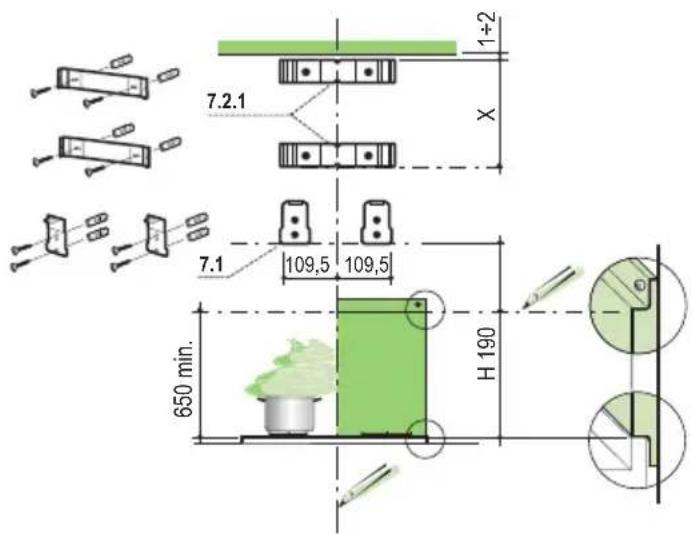

Tracer sur la paroi :

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.

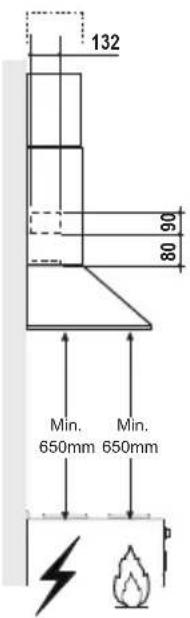

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases :à la cote H (H = hauteur de la partie en vue de l’embase), en cas d’installation avec embase.

• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé- rieure, en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous de la bride.

• Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au- dessus de la ligne horizontale de repère.

• Marquer les centres des trous de la bride.

• Répéter cette opération sur le côté opposé. FIXATION EMBASE (SI FOURNIE) L’Embase doit être montée avant d’installer le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s’agit d’une opération complexe, elle doit être confiée à l’installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales des meubles. En se limitant à la fixation supérieure, procéder comme suit :

• Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la pa- roi, en le centrant par rapport à la ligne verticale de repère.

• Marquer les centres des deux trous de l’intercalaire supérieur.

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer les brides en utilisant les vis 12a fournies.

• Si présente, fixer l’embase, en utilisant les vis 12a fournies.

• Visser sur les brides 7.1 les 2 vis 12d fournies.

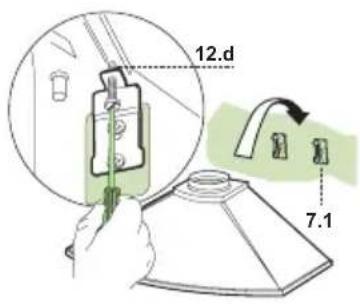

• Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale.

• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

Pour l’installation dans la Version Aspirante, connecter la hotte au tuyau d’évacuation, au moyen d’un tuyau rigide ou flexible de ø 150 ou 125 mm, que l’installateur pourra choisir à son propre gré.

• Pour raccord de ø 125 mm, insérer la bride de réduction 9 sur la sortie du corps de hotte et l’anneau d’agrandissement 10 de ø 120-125 mm sur la bride.

• Fixer le tuyau à l’aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.

• Retirer les filtres anti-odeur au charbon actif, s’ils sont montés.

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.

• S’assurer de la présence des filtres anti-odeur au charbon actif. 15FR

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur. Montage Cheminée Cheminée supérieure

• Elargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu’à la butée.

• Fixer latéralement aux brides, à l’aide des 4 vis 12c (2,9 x 9,5) fournies. Cheminée inférieure

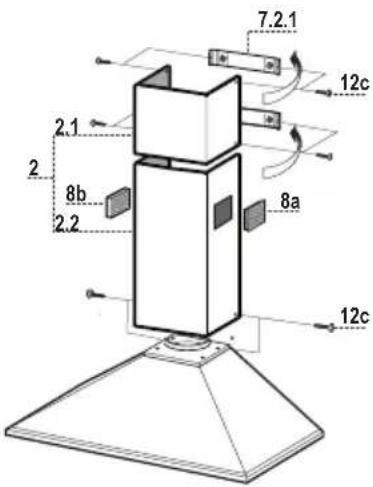

• Elargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu’à la butée.

• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.

• Pour la version filtrante, appliquer les grilles de direction 8a – 8b dans les logements prévus à cet effet, pour que les symboles de direction soient orientés vers le haut et le face avant de la hotte. S’assurer qu’elles soient bien insérées dans le Raccord

L Lumières Allume et éteint l’éclairage. M Moteur Allume et éteint le moteur aspiration V Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1.Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. 2.Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité et niveau sonore. 3.Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés .FR

ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par-ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par-tie arrière du groupe et en tirant simultanément vers le bas. • Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter. • Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe Filtre anti-odeur (Version filtrante) Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense. REMPLACEMENT FILTRE AU CHARBON ACTIF • Retirer les filtres anti-graisse métalliques. • Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A). • Monter les nouveaux filtres (B). • Remonter le filtres anti-graisse métalliques.

Eclairage REMPLACEMENT LAMPES Lampe halogène de 28 W. • Retirer les filtres anti-graisse métalliques. • Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques. • Remonter les filtres anti-graisse métalliques.DE
