Marca	Falcon
Modello	LEIHDC110BBEU
Tipo di prodotto	Cappa da cucina
Larghezza	110 cm
Distanza minima di sicurezza	650 mm sopra il piano cottura
Alimentazione elettrica	230 V ~ 50 Hz (stima standard)
Messa a terra obbligatoria	Sì, classe I
Velocità di aspirazione	3 velocità (minima, media, massima)
Illuminazione	Lampada alogena 28 W
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Filtri al carbone attivo	Sostituzione ogni 4 mesi (uso normale)
Diametro uscita aria	120 mm o 150 mm
Versione di installazione	Aspirante o filtrante
Materiale della cappa	Metallo laccato
Peso approssimativo	15 kg
Manutenzione	Pulizia con panno umido e detergente neutro
Garanzia	Secondo le condizioni del produttore

Domande frequenti - LEIHDC110BBEU FALCON

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm sopra il piano cottura.

Posso installare la cappa in versione filtrante?

Sì, la cappa può essere installata in versione filtrante utilizzando filtri al carbone attivo. In questo caso, applicare il raccordo di uscita aria e installare le griglie di direzione.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici sono lavabili in lavastoviglie. Rimuoverli spingendo all'indietro poi tirando verso il basso, lavarli senza piegarli, asciugarli e rimontarli con la maniglia visibile.

Quando devo sostituire i filtri al carbone attivo?

I filtri al carbone attivo non sono lavabili e devono essere sostituiti ogni 4 mesi di uso normale, o più spesso in caso di uso intensivo.

Come sostituire la lampadina della cappa?

Scollegare la cappa, rimuovere i filtri antigrasso, svitare la lampada alogena da 28 W e sostituirla con una lampada identica. Rimontare i filtri.

Posso usare la cappa senza filtro al carbone?

Sì, in versione aspirante (scarico all'esterno), i filtri al carbone non sono necessari. Rimuoverli se montati.

Cosa fare se la cappa non funziona?

Verificare prima l'alimentazione elettrica e che la spina sia ben inserita. Assicurarsi che il connettore interno sia correttamente inserito. Se il problema persiste, contattare il servizio post-vendita.

Si possono flambare cibi sotto la cappa?

No, è vietato preparare cibi flambati sotto la cappa a causa del rischio di incendio.

Come regolare le velocità di aspirazione?

Utilizzare il comando V per selezionare la velocità: minima (silenziosa), media (uso normale) o massima (forti vapori).

Dove trovare le dimensioni esatte per l'installazione?

Le dimensioni di foratura e fissaggio sono dettagliate nel manuale. La cappa misura circa 110 cm di larghezza. Fare riferimento allo schema d'ingombro a pagina 18 del manuale.

MANUALE UTENTE LEIHDC110BBEU FALCON

Libretto di Istruzioni

Instructions Manual

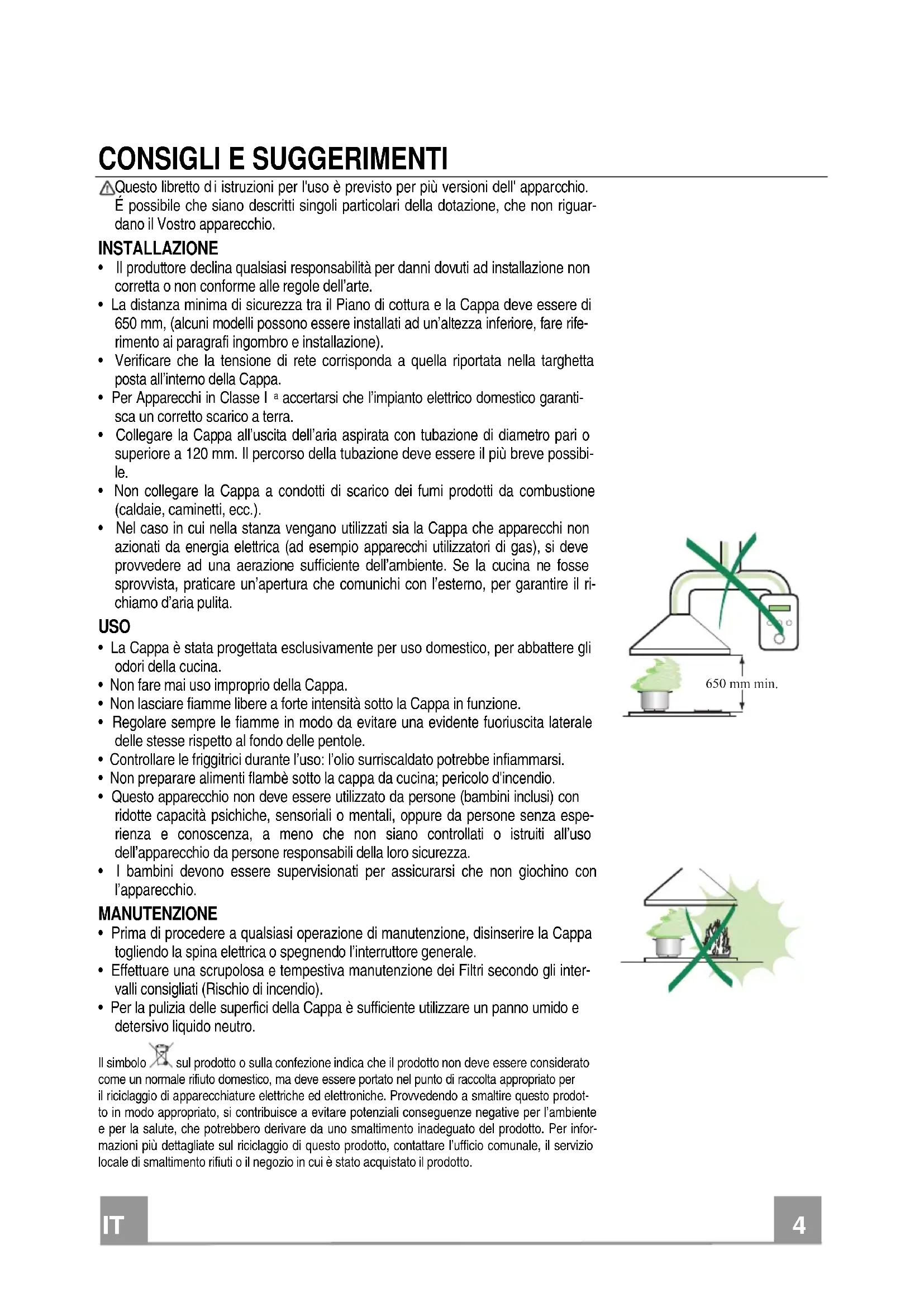

CONSIGLI E SUGGERIMENTI 4

CARATTERISTICHE 5

INSTALLAZIONE 6

USO 9

MANUTENZIONE 10

INDEX

EN

⚠ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparcchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

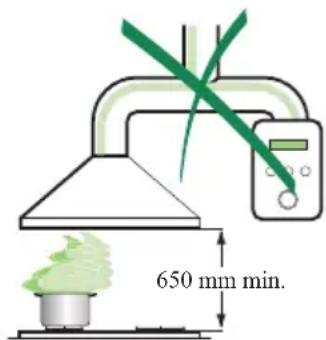

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  • Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

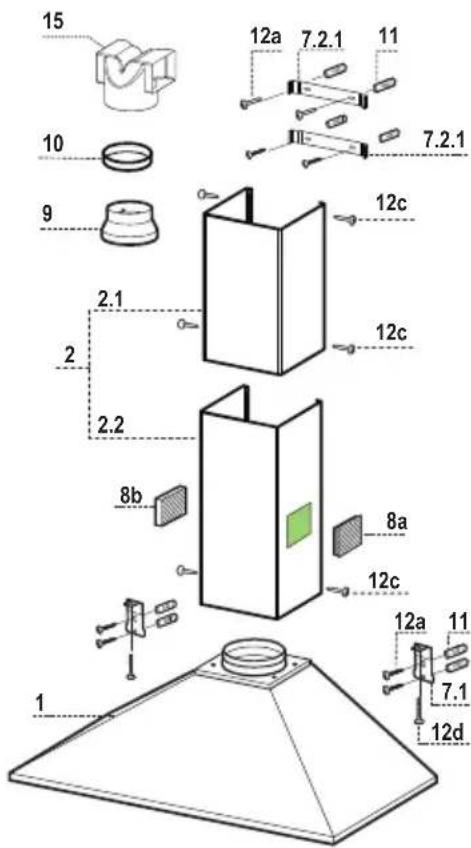

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Motore
2 1 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore

8a 1 Griglia direzionata Destra

8b 1 Griglia direzionata Sinistra

9 1 Flangia di Riduzione ø 150-120 mm

10 1 Anello di Maggiorazione ∅ 120-125 mm

15 1 Raccordouscita Aria

Rif. Q.tà Componenti di Installazione

7.1 2 Staffe Fissaggio Corpo Cappa

7.2.1 2 Staffe Fissaggio Camino Superiore

11 8 Tasselli
12a 8 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
12d 2 Viti M4 x 25

Q.tà Documentazione

1 Libretto Istruzioni

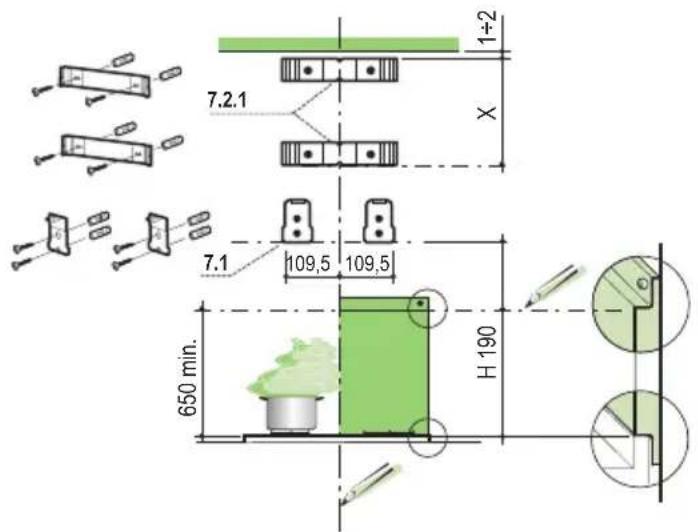

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fondale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a 109,5 mm dalla linea Verticale di riferimento, e 190 mm sopra la linea Orizzontale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Ripetere questa operazione dalla parte opposta.

FONDALE (OPZIONALE)

Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo questa operazione complessa va effettuata solamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete,
  centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
• Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

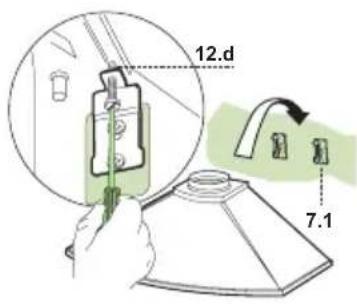

Montaggio Corpo Cappa

• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.
- Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla linea verticale.
- Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Corpo Cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 125 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø125 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa e l'anello di maggiorazione 10 ø120-125 sulla Flangia.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Applicare a pressione il Raccordo Uscita Aria 15 sull'Uscita del Corpo Cappa.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.

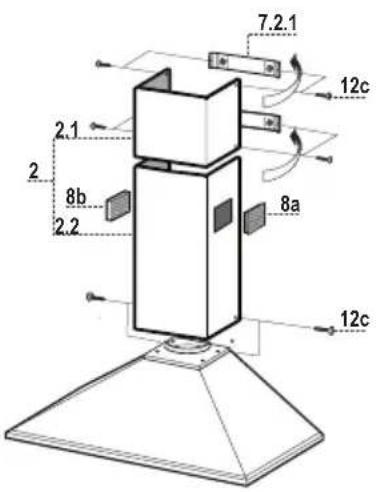

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa con 2 Viti 12c (2,9 x 9,5) in dotazione.
• Per la Versione Filtrante con Griglie per uscita laterale, applicare le Griglie direzionate 8a – 8b nelle apposite sedi, in modo che i simboli direzionali risultino orientati verso l'alto e il fronte della Cappa. Assicurarsi che risultino inserite correttamente nel Raccordo 15.

L Luci Accende e spegne l'Impianto di Illuminazione.

M Motore Accende e spegne il motore Aspirazione.

V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antiodore al Carbone attivo (Versione Filtrante)

Il Filtro antiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

SOSTITUZIONE

• Togliere i Filtri antigrasso.
- Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A).
- Montare i nuovi Filtri, come indicato (B).
- Rimontare i Filtri antigrasso.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade alogene da 28 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.
