LEIHDC90BBEU - Hotte FALCON - Notice d'utilisation et mode d'emploi gratuit

Marque	Falcon
Modèle	LEIHDC90BBEU
Type de produit	Hotte de cuisine
Largeur	90 cm
Distance minimale de sécurité	650 mm au-dessus du plan de cuisson
Diamètre de raccordement	120 mm minimum
Alimentation électrique	230 V ~ 50 Hz
Classe électrique	Classe I (mise à la terre obligatoire)
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	Lampe halogène 28 W
Type de filtration	Filtres anti-graisse métalliques + filtre à charbon actif (version filtrante)
Nettoyage des filtres anti-graisse	Lavables au lave-vaisselle, tous les 2 mois
Remplacement filtre à charbon	Tous les 4 mois, non lavable
Nettoyage des surfaces	Chiffon humide et détergent neutre
Modes d'installation	Évacuation ou recyclage (filtrant)
Consignes de sécurité	Débrancher avant entretien, ne pas flamber sous la hotte, aération suffisante
Pièces détachées disponibles	Filtres anti-graisse, filtres à charbon, lampes, cheminée télescopique
Usage	Domestique uniquement

FOIRE AUX QUESTIONS - LEIHDC90BBEU FALCON

Comment installer la hotte Falcon LEIHDC90BBEU ?

L'installation nécessite de tracer des repères au mur, percer et fixer les brides de fixation. La hotte se raccroche ensuite aux brides et se nivelle avec les vis. Le raccordement électrique doit être effectué par un professionnel, avec un interrupteur bipolaire. Pour les versions évacuation ou recyclage, veuillez suivre les schémas de la notice.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la partie inférieure de la hotte. Certains modèles peuvent être installés plus bas, vérifiez les paragraphes "Encombrement" et "Installation" de la notice.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière puis en tirant vers le bas. Lavez-les sans les plier, séchez-les avant de les remonter. Effectuez cette opération tous les 2 mois ou plus fréquemment en cas d'utilisation intense.

Quand remplacer les filtres à charbon ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés au moins tous les 4 mois ou plus souvent si la hotte est très sollicitée. Pour les changer, retirez d'abord les filtres anti-graisse, puis les anciens filtres à charbon, et montez les neufs.

Comment remplacer l'ampoule de la hotte ?

L'éclairage utilise une lampe halogène de 28 W. Débranchez la hotte, retirez les filtres anti-graisse, dévissez l'ampoule défectueuse et remplacez-la par une ampoule de mêmes caractéristiques. Remontez les filtres.

Que faire en cas de panne de courant ?

La hotte ne fonctionne pas sans électricité. Vérifiez le fusible ou le disjoncteur. Si le problème persiste, contactez un électricien qualifié. Avant toute intervention, débranchez l'appareil.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être installée en version filtrante (recyclage). Dans ce cas, assurez-vous que les filtres à charbon actif sont en place et que le raccord sortie air est monté. L'air est filtré puis renvoyé dans la cuisine.

Pourquoi ma hotte fait-elle du bruit ?

Un bruit anormal peut provenir d'un filtre mal installé, d'une obstruction dans le conduit ou d'un ventilateur déséquilibré. Vérifiez que les filtres sont correctement enclenchés et que le conduit d'évacuation n'est pas obstrué. À vitesse maximale, un certain niveau sonore est normal.

Comment régler la vitesse d'aspiration ?

Utilisez le bouton de commande (V) pour sélectionner parmi les 3 vitesses : vitesse minimale pour un bruit réduit, vitesse moyenne pour un usage courant, vitesse maximale pour les fortes vapeurs. La touche M allume/éteint le moteur.

Où trouver les pièces de rechange pour la hotte ?

Les pièces détachées (filtres anti-graisse, filtres à charbon, lampes, cheminée) sont disponibles auprès du service après-vente FALCON ou chez les revendeurs agréés. Utilisez la référence LEIHDC90BBEU pour commander.

MODE D'EMPLOI LEIHDC90BBEU FALCON

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

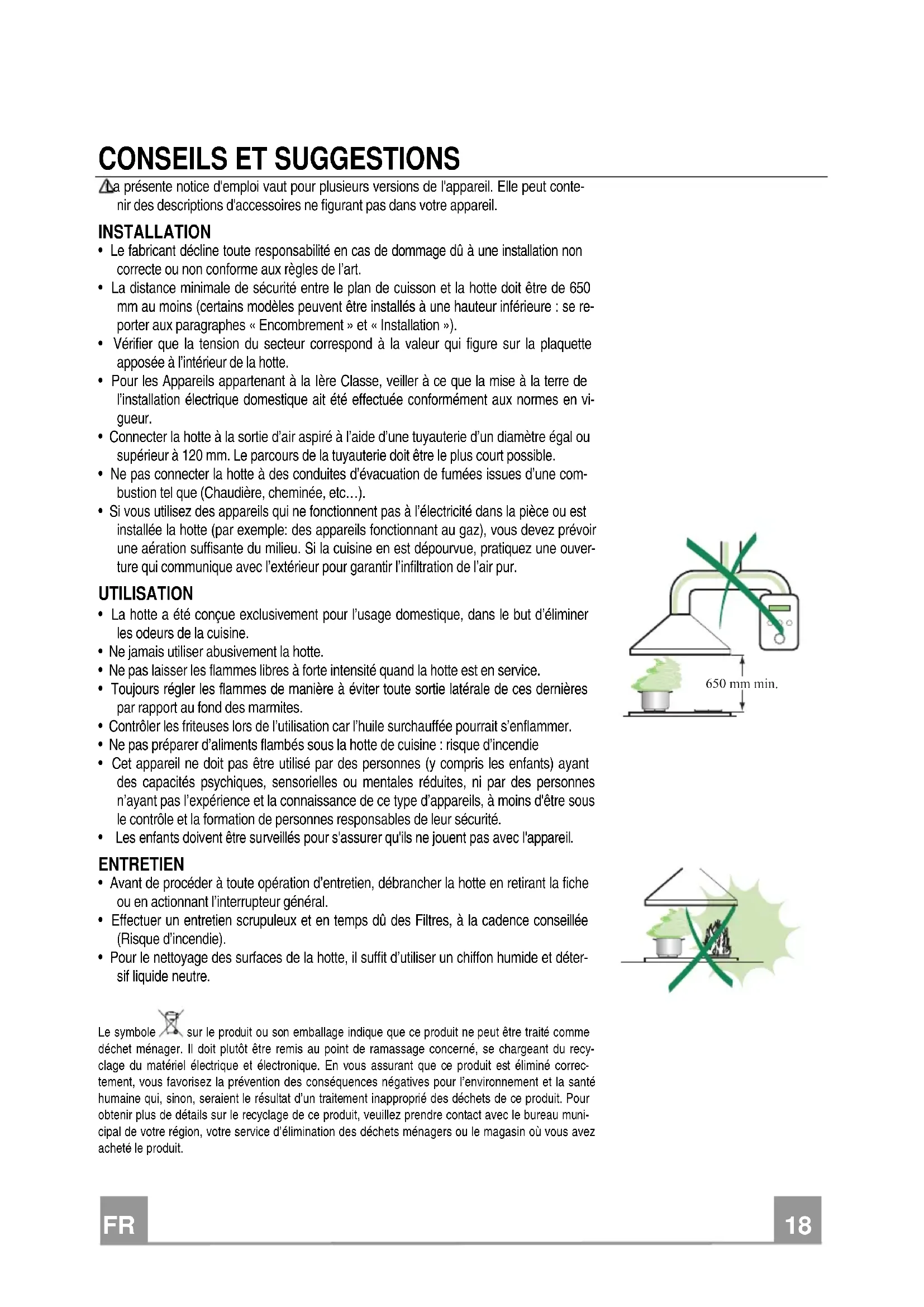

a presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contener des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

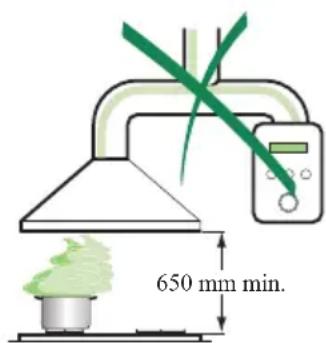

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspièr à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilise des appareils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete conque exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours regler les flammes de maniere à éviter toute sortie laterale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'avant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et déter-sif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concerné, se chargeant du recyclage du materiel electrique et electronique. En youss assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour l'environnement et la santheumaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voire region, voite service d'elimination des déchets menagers ou le magasin ou vous aze achete le produit.

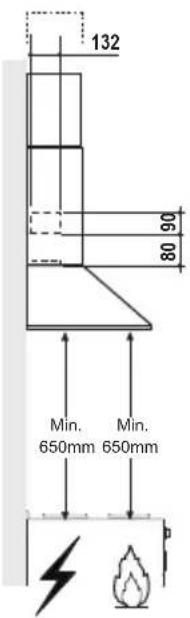

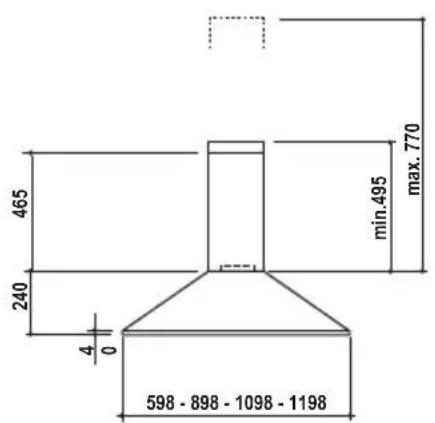

Encombrement

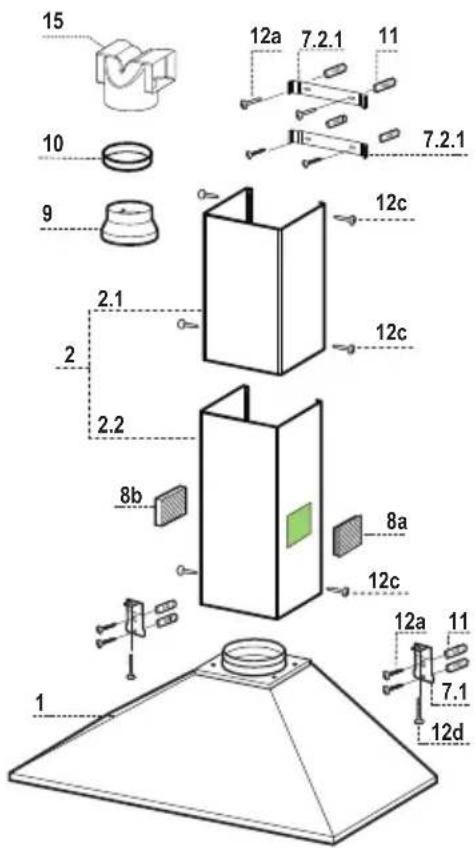

Composants

Réf. Q.te Composants de Produit

1 1 Corps Hotte equipe de: Commandes, Lumiere, Groupe Ventilateur, Filtres
2 1 Cheminée Télescopique formée par :
2.1 1 Cheminee Supérieure
2.2 1 Cheminee Inférieure
8a 1 Grille en Direction Droite Sortie Air
8b 1 Grille en Direction Gauche Sortie Air
9 1 Flamque de Reduction 150-120 mm
10 1 Anneau de raccord 120 - 125 mm
15 1 Raccord Sortie Air

Réf. Q.té Composants pour l'installation

7.1 2 Brides Fixation Corps Hotte
7.2.1 2 Brides Fixation Cheminée Supérieure

11 8 Chevilles

12a 8 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
12d 2 Vis M4 x 25

Q.té	Documentation
1	Manuel d'instructions

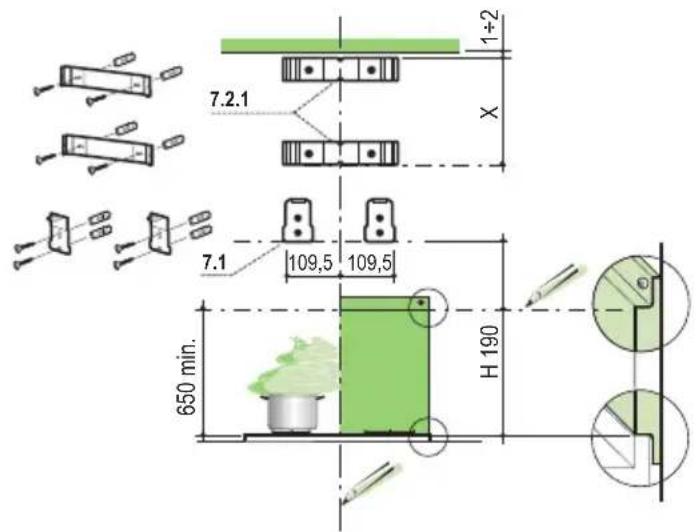

Perçage Paroi et Fixation Brides

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases : à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs de la bride.
• Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au-dessus de la ligne horizontale de repère.
• Marquer les centres des trous de la bride.
• Répéter cette opération sur le côte opposé.

L'Embase doit être montée avant d'instructor le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finale des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la parroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trough de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
• Fixer les brides en utilisant les vis 12a fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a fournies.

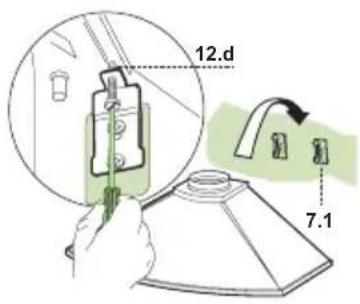

Montage Corps Hotte

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

Connexions

SORTIE DE L'AIR EN VERSION EVACUATION

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourrait désirar à son propre gré.

• Pour raccord de 125 mm ,insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120-125 mm sur la bride.
  Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

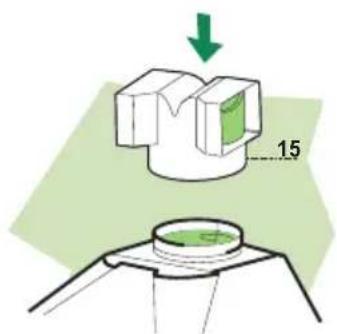

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

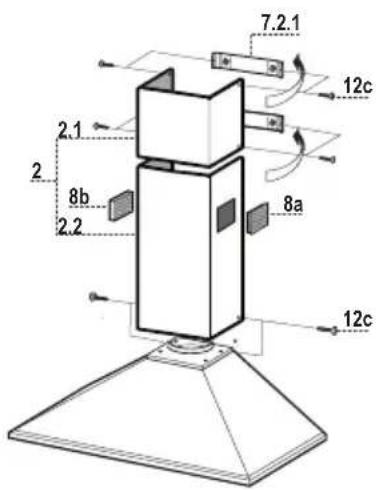

Montage Cheminée

Cheminée supérieure

• Elargir légerement les deux bords lateraux, et les accrocher derrière les brides 7.2.1; referrer jusqu'à la butée.
  Fixer létairelement aux brides, à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

Cheminée inférieure

• Elargir légarèment les deux bords lateraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; referrer jusqu'à la butée.
• Fixer létalement la partie inférieure au corps hotter, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles de direction 8a - 8b dans les logements prévus à cet effet, pour que les symboles de direction soient orientés vers le haut et le face avant de la hotte. S'assurer qu'elles soient bien insérées dans le Raccord 15.

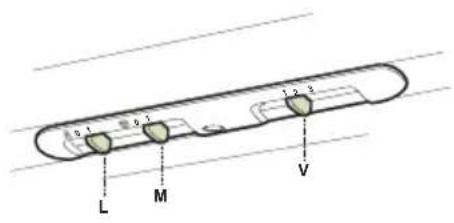

L Lumieres Allume et eteint l'eclairage.

M Moteur Allume et eteint le moteur aspiration

V Vitesses Determine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.

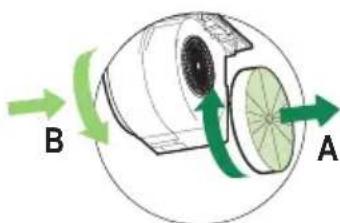

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Retirer les filtrres anti-graisse métalliques.
• Retirer les filtrés anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrres (B).
• Remonter le filtres anti-graisse métalliques.

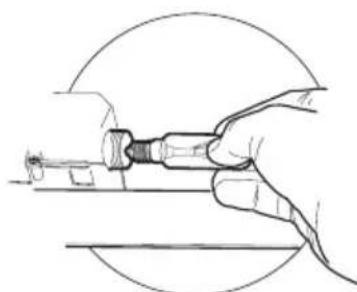

Eclairage

Lampe halogène de 28 W.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Ref. Qtd Componentes do produits

1 1 Corpo do exaustor equipo com: Comandos, iluminação,roupodoventiladora efiltros
2 1 Chaminé telesçópica formada por:
2.1 1 Chaminé superior
2.2 1 Chaminé inferior
8a 1 Grade direccionada de saida de ar Dir.
8b 1 Grade direccionada de saida de ar Esq.
9 1 Flange de reducao 150-120 mm
10 1 Adaptar anel 120-125 mm
15 1 Conexão da saída de ar

Ref. Qtd Componentes de instalacao
