FOIRE AUX QUESTIONS - AKR 855 IX WHIRLPOOL

Comment nettoyer le filtre de la hotte WHIRLPOOL AKR 855 IX ?

Pour nettoyer le filtre, retirez-le délicatement de la hotte, puis lavez-le à l'eau chaude savonneuse. Rincez et laissez sécher avant de le remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'est pas déclenché et que l'interrupteur de la hotte est en position 'ON'.

Quel type d'ampoule dois-je utiliser pour la hotte WHIRLPOOL AKR 855 IX ?

Utilisez des ampoules de type LED ou halogène de 2,5 W à 3 W, compatibles avec les douilles E14.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de contrôle, où vous pouvez choisir entre plusieurs niveaux de puissance d'aspiration, de faible à forte, en fonction de vos besoins.

Des bruits anormaux proviennent de la hotte, que faire ?

Vérifiez si le filtre est sale ou mal installé, ce qui peut causer des vibrations. Assurez-vous également que la hotte est bien fixée et qu'aucun objet ne bloque le ventilateur.

La hotte ne filtre pas correctement les odeurs, que faire ?

Assurez-vous que le filtre à charbon est en bon état et remplacez-le si nécessaire. Vérifiez également que la hotte est réglée sur le mode d'aspiration approprié.

Comment installer la hotte WHIRLPOOL AKR 855 IX ?

Suivez les instructions fournies dans le manuel d'installation, qui comprend des étapes pour le montage au mur, le raccordement électrique et le raccordement au système d'évacuation ou de recyclage.

Où puis-je trouver des pièces de rechange pour la hotte ?

Vous pouvez trouver des pièces de rechange sur le site officiel de WHIRLPOOL ou auprès de revendeurs agréés. Assurez-vous de connaître le numéro de modèle pour une recherche précise.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si le problème persiste, vérifiez les connexions électriques ou consultez un professionnel.

Quel est le niveau sonore de la hotte WHIRLPOOL AKR 855 IX ?

Le niveau sonore varie selon le mode d'aspiration, allant d'environ 45 dB en mode bas à 65 dB en mode élevé.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte WHIRLPOOL AKR 855 IX peut fonctionner en mode recyclage avec un filtre à charbon, permettant ainsi d'utiliser la hotte sans évacuation extérieure.

MODE D'EMPLOI AKR 855 IX WHIRLPOOL

Benutzer- und Wartungshandbuch GB User and maintenance manual F Manuel d'utilisation et d'entretien NL Handleiding voor gebruik en onderhoud E Manual de uso y mantenimiento P Manual de uso e manutenção 1 Manuale d'uso e manutenzione GR Evyειρίδιο χρήσης και συντήρησης

Ces instructions sont également disponibles sur le site web : www.whirlpool.eu.

Accordez toujours la priorité à la sécurité.

D'importants messages relatifs à la sécurité figurent dans le présent manuel et sur l'appareil. Nous vous invitons à les lire attentivement et à les observer en toute circonstance.

Ceci est de sécurité. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels liés à l'utilisation de cet appareil.

Tous les avertissements concernant la sécurité sont précédés par et les termes suivants :

Danger :

DANGER: indique une situation dangereuse qui, si elle n'est pas évitée, provoque des blessures graves.

Avertissement :

indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures graves.

Tous les avertissements précisent le risque ou le danger auquel il est fait référence et indiquent comment réduire le risque de blessures, de dommages et de choc électrique résultant d'une utilisation incorrecte de l'appareil. Conformez-vous aux instructions suivantes :

L'installation ou la maintenance doit être réalisée par un technicien spécialisé, conformément aux instructions du fabricant et dans le respect des normes de sécurité en vigueur dans le pays d'installation. Ne procédez à aucune réparation ni remplacement de pièce sur l'appareil autres que ceux spécifiquement exigés dans le manuel d'utilisation. - Débranchez l'appareil de l'alimentation électrique avant de procéder à l'installation. - La mise à la terre de l'appareil est obligatoire. (Pas nécessaire pour les hottes aspirantes de classe II identifiées par le symbole sur l'étiquette des caractéristiques techniques.) - Le cordon d'alimentation doit être assez long pour permettre le branchement de l'appareil sur la prise secteur. - Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise secteur. - Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composants électriques. - Évitez de toucher l'appareil avec les mains mouillées et ne l'utilisez pas lorsque vous êtes pieds nus. - Cet appareil peut être utilisé par des enfants âgés de 8 ans minimum ainsi que par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition d'être surveillées ou instruites sur l'utilisation de l'appareil en toute sécurité et d'être conscientes des dangers encourus pendant l'utilisation. - Les enfants ne doivent pas jouer avec l'appareil. - Le nettoyage et la maintenance ne doivent pas être confiés à des enfants, sauf s'ils sont surveillés par un adulte. - Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opérations spécifiées dans le manuel. - Les pièces défectueuses doivent être remplacées par des pièces authentiques. - Toutes les autres opérations d'entretien sont du ressort exclusif d'un technicien spécialisé. - Pour éviter que les enfants ne jouent avec l'appareil, ne les laissez pas sans surveillance à proximité de ce dernier. - Lorsque vous devez percer dans un mur ou le plafond, prenez garde de ne pas endommager les raccordements électriques et/ou la tuyauterie. - Les conduits d'évacuation doivent toujours acheminer les vapeurs/fumées vers l'extérieur. - L'air évacué ne doit pas être acheminé via un conduit servant à l'évacuation des fumées d'appareils à mais doit être dirigé vers une sortie indépendante. - Respectez toutes les réglementations nationales relatives à l'évacuation des fumées.

Si la hotte est utilisée en même temps que des appareils alimentés au la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars). Pour cette raison, veillez à vous assurer que la pièce est correctement ventilée.

Le fabricant décline toute responsabilité en cas de dommages résultant d'une utilisation impropre ou d'un réglage erroné des commandes. Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de l'appareil. Nettoyez régulièrement tous les dépôts présents sur les surfaces sales pour éviter que les graisses ne s'accumulent. Enlevez et nettoyez ou remplacez fréquemment les filtres. Un non-respect des instructions de nettoyage de la hotte et de remplacement des filtres peut être à l'origine d'un incendie. La hotte aspirante ne doit jamais être utilisée sans que les filtres à graisse soient installés et elle doit être sous surveillance constante. Les appareils à gaz doivent être utilisés sous la hotte uniquement avec les casseroles posées dessus. Lorsque vous utilisez trois points de cuisson au gaz, la hotte doit fonctionner au niveau de puissance 2 ou plus. Ceci éliminera l'accumulation de chaleur dans l'appareil. Assurez-vous que les ampoules sont froides avant de les toucher. N'utilisez pas ou ne laissez pas la hotte sans ampoules correctement montées, afin d'éviter les risques de choc électrique. Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien. Cet appareil n'est pas conçu pour une utilisation à l'extérieur. Lorsque la table de cuisson est en cours d'utilisation, les parties accessibles de la hotte peuvent devenir très chaudes.

CONSERVEZ LE PRÉSENT LIVRET POUR TOUTE CONSULTATION FUTURE.

Déclaration de conformité CE

• Cet appareil a été conçu, fabriqué et commercialisé en conformité avec :
• les objectifs de sécurité de la directive « Basse Tension » 2006/95/CE (en remplacement de la directive 73/23/CEE et amendements ultérieurs);
• les exigences d'écoconception des réglementations européennes 65/2014 et 66/2014, conformément à la norme européenne EN 61591
• les exigences de protection de la directive "CEM" 2004/108/CE.

La sécurité électrique de l'appareil est garantie uniquement lorsqu'il est correctement raccordé à une installation de mise à la terre approuvée.

Astuces d'économie d'énergie

• Mettez la hotte en marche à la vitesse minimum quand vous commencez à cuire et laissez-la en marche pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence de grandes quantités de fumées et de vapeurs et réservez la ou les vitesses d'appoint aux cas extrêmes.
• Remplacez le ou les filtres à charbon réduction des odeurs.
• Remplacez le ou les filtres à graisse capture des graisses.
• Utilisez le diamètre maximum de canalisation indiqué dans ce manuel pour optimiser l'efficacité et minimiser le bruit.

Montage

Après le déballage de l'appareil, vérifiez qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le service après-vente. Pour éviter tout endommagement, attendez le moment de l'installation pour extraire l'appareil de son emballage en polystyrène.

Avertissement : en raison de son poids élevé, la hotte doit être soulevée et installée par deux personnes au moins.

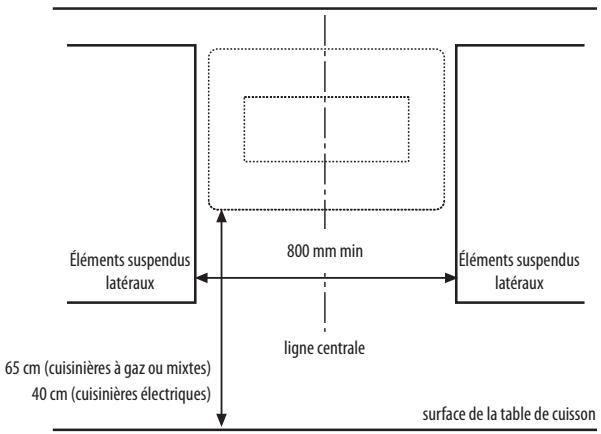

La distance minimum entre le support des ustensiles de cuisson placés sur la cuisinière et la partie inférieure de la hotte ne doit pas être inférieure à 50 cm pour les cuisinières électriques et 65 cm pour les cuisinières au gaz ou mixtes. Avant de procéder à l'installation, vérifiez également les distances minimum spécifiées dans le manuel de la cuisinière. Si les instructions d'installation de la cuisinière spécifient une distance supérieure entre la cuisinière et la hotte, cette distance doit être observée.

Raccordement électrique

Vérifiez que la tension électrique spécifiée sur la plaque signalétique de l'appareil correspond à la tension de secteur. Cette information figure sur la partie intérieure de la hotte, sous le filtre à graisses. Le remplacement du câble électrique (type H05 VV-F 3 x 0,75 mm²) doit être effectué par un électricien qualifié. Contactez un centre d'entretien agréé. Si la hotte est équipée d'une fiche électrique, branchez cette fiche sur une prise conforme aux réglementations en vigueur et située à un emplacement accessible après l'installation. En l'absence de fiche (câblage direct sur le réseau électrique) ou si la prise n'est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé permettant une coupure complète du réseau électrique en cas de surtension de catégorie III, conformément aux réglementations sur le câblage.

Avant utilisation

Retirez les protections en carton, les films transparents et les étiquettes autocollantes présents sur les accessoires. Vérifiez que l'appareil n'a pas été endommagé pendant le transport.

Durant l'utilisation

Pour éviter tout endommagement, ne placez aucun poids sur l'appareil. Évitez d'exposer l'appareil aux agents atmosphériques.

Mise au rebut de l'emballage

Les matériaux d'emballage sont entièrement recyclables et portent le symbole de recyclage. L'emballage doit par conséquent être mis au rebut de façon responsable et en conformité avec les réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

• Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à éviter des conséquences nuisibles pour l'environnement et la santé de l'homme.

Le symbole apposé sur le produit ou sur la documentation qui l'accompagne indique que cet appareil ne doit pas être traité comme une ordures ménagère mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques.

Mise au rebut des appareils ménagers usagés

• Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux prescriptions locales en matière d'élimination des déchets. Avant de mettre votre appareil au rebut, coupez le cordon d'alimentation. Pour toute information sur le traitement, la récupération et le recyclage des appareils électroménagers, contactez le service municipal compétent, le service de collecte des déchets ménagers ou le revendeur de l'appareil.

L'appareil ne fonctionne pas

• Vérifier la présence d'une alimentation secteur et le branchement de l'appareil sur le secteur.
• Mettre l'appareil hors tension et le remettre sous tension pour voir si le problème persiste.

Le niveau d'aspiration de la hotte est insuffisant.

• Vérifiez la vitesse d'aspiration sélectionnée et modifiez-la selon le besoin ; vérifiez la propreté des filtres ; vérifiez si les bouches d'aération ne sont pas bloquées.

L'éclairage ne fonctionne pas.

• Vérifiez l'ampoule électrique et remplacez-la si nécessaire.
• Vérifiez si l'ampoule électrique est bien installée.

Avant d'appeler le service après-vente :

1. Voyez si vous pouvez résoudre vous-même le problème avec l'aide des suggestions de la section « Diagnostic des pannes ».
2. Mettez l'appareil hors tension, puis à nouveau sous tension pour voir si le problème persiste.

Si les contrôles ci-dessus ne corrigent pas le problème, contactez le service après-vente.

Précisez toujours :

Une brève description du problème ; le type et le modèle exacts de l'appareil ; le numéro de service (numéro qui figure après le mot « Service » sur la plaque signalétique), situé à l'intérieur de l'appareil. Le numéro de service est également indiqué sur le livret de la garantie. Votre adresse complète et votre numéro de téléphone.

Service

Si des réparations sont requises, contactez un agent SAV agréé (pour garantir l'utilisation de pièces détachées identiques aux pièces d'origine et des réparations correctes).

Avertissement :

• N'utilisez jamais d'appareil de nettoyage à la vapeur.
• Débranchez l'appareil du réseau électrique.

REMARQUE IMPORTANTE : n'utilisez ni produits corrosifs ni détergents abrasifs. En cas de contact accidentel d'un tel produit avec l'appareil, essuyez-le immédiatement

Nettoyez les surfaces Si elles sont particulièrement sales, utilisez de l'eau additionnée de quelques gouttes de liquide à vaisselle. Essuyez avec un chiffon sec.

REMARQUE IMPORTANTE : évitez d'utiliser des éponges abrasives ou des paillettes de fer. À la longue, elles risqueraient d'endommager la surface émaillée.

Utilisez des détergents spécifiques conçus pour le nettoyage de l'appareil et suivez les instructions du fabricant.

REMARQUE IMPORTANTE : nettoyez les filtres au moins une fois par mois afin d'éliminer tout résidu d'huile ou de graisse.

Avertissement :

• Munissez-vous de gants de travail.
• Débranchez l'appareil du secteur.

Filtres à graisse

Le filtre métallique à graisse a une durée illimitée et doit être lavé une fois par mois à la main ou au lave-vaisselle à basse température et en sélectionnant un cycle court. Le lavage en lave-vaisselle peut opacifier le filtre à graisse, mais son pouvoir filtrant n'en est pas pour autant altéré.

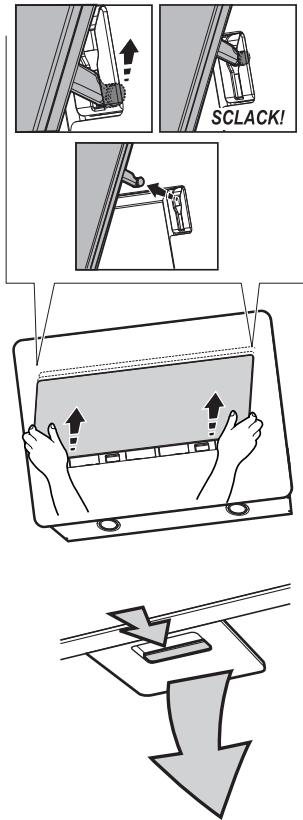

Ouvrez le panneau d'aspiration (tournez vers le haut).

Remarque : il n'est pas nécessaire de déposer le panneau.

Sortez la poignée pour retirer le filtre.

Après l'avoir lavé et séché, procédez dans le sens contraire pour le remonter.

Filtré à charbon (seulement pour les modèles avec installation de filtration)

Il absorbe les odeurs désagréables issues de la cuisson.

Remplacez le filtre à charbon tous les 4 mois.

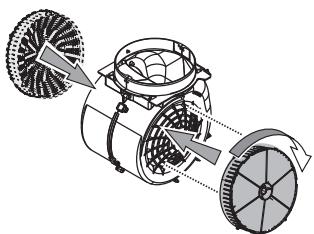

Montage et remplacement du filtre à charbon

1. Débranchez la hotte du secteur.
2. Ouvrez et déposez le panneau d'aspiration.
3. Retirez les filtres à graisse.
4. Appliquez un filtre à charbon de chaque côté de façon à couvrir les grilles de protection de l'hélice du moteur. Tournez les filtres dans le sens des aiguilles d'une montre de façon à les bloquer sur les butées centrales.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtres à graisse et le panneau d'aspiration.

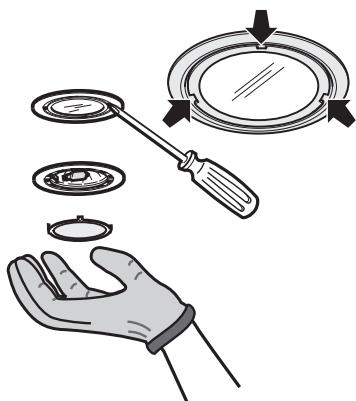

• utilisez exclusivement des ampoules halogènes de 10 W MAX - G4.
• Débranchez la hotte du secteur.
• Extrayez le plafonnier à l'aide d'un petit tournevis plat en faisant délicatement levier à côté d'un des trois points indiqués sur la figure.
• Dégagez l'ampoule brûlée de la douille et remplacez-la par une ampoule neuve.
• Refermez le plafonnier (fixation par clippage).

Matériel fourni avec l'appareil

Déballez tous les composants. Contrôlez qu'ils sont au complet.

• Hotte assemblée avec moteur, lampes et filtres à graisse installés (1 ou 2 filtres à graisse selon le modèle).
• Instructions de montage et d'utilisation 1 Gabarit de montage 1 adaptateur Torx T10 1 adaptateur Torx T20 1 déflecteur 3 chevilles murales 8 mm 3 vis 5x45 1 vis 3,5x9,5 1 rondelle 5,3x2 1 serre-câble Câble électrique 2 filtres à charbon

Installation - instructions préliminaires de montage

La hotte a été conçue pour être utilisée en version recyclage.

Version recyclage

L'air est filtré en passant à travers un ou des filtre(s) à charbon, puis recyclé dans la pièce.

IMPORTANT : vérifiez que le recyclage de l'air s'effectue de façon aisée.

Si la hotte n'est pas dotée de filtre(s) à charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotte.

N'installez pas la hotte à proximité d'une zone très sale, d'une fenêtre, d'une porte ou d'une source de chaleur.

La hotte est équipée de tout le matériel nécessaire pour une installation sur la majeure partie des cloisons/plafonds. Il est toutefois nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de mur/plafond.

Installation - Instructions de montage

Les instructions numérotées ci-dessous correspondent aux schémas numérotés que vous trouverez à la fin de ce manuel.

IMPORTANT : la hotte est livrée en version filtrante.

Le filtre à charbon livré de série doit être appliqué en fin d'installation.

1. Tracez sur le mur une ligne verticale centrale.
2. Appliquez le schéma de perçage sur le mur (fixez-le avec un ruban adhésif) : la ligne verticale de centrage imprimée sur le schéma de perçage doit correspondre à la ligne de centrage dessinée sur le mur. Remarque : le bord inférieur du schéma de perçage doit correspondre au bord inférieur de la hotte. IMPORTANT : le bord inférieur du gabarit de perçage doit se trouver à une distance minimum de 40 cm (tables de cuisson électriques) ou de 65 cm (tables de cuisson à gaz).
3. Percez 3 trous comme le montre le dessin.
4. Otez le gabarit de perçage du mur ; introduisez les 2 chevilles et les 2 vis dans le mur et vérifiez qu'elles dépassent d'environ 5 mm ; introduisez la troisième cheville dans le trou inférieur.
5. Appliquez la grille en plastique sur le trou de sortie de la hotte.
6. Accrochez la hotte aux vis de fixation par les trous spéciaux prévus à l'arrière.
7. Enlevez le panneau d'aspiration :

a. Tournez le panneau vers le haut. b. Poussez fermement le panneau vers le haut. c. Déposez le panneau de son siège.

1. Retirez les filtres à graisse.
2. Introduisez la rondelle et la vis de sécurité dans le trou inférieur.
3. Fixez définitivement la hotte au mur en intervenant à nouveau sur les deux vis de fixation.
4. Installez le câble électrique dans son logement.
5. Fixez le câble au serre-câble.

IMPORTANT : cette opération est obligatoire. Elle sert à empêcher le débranchement accidentel du câble électrique.

Effectuez le branchement au réseau électrique de l'habitation.

1. Montez les filtres à charbon de façon à ce qu'ils recouvrent le moteur. Tournez les filtres de façon à les bloquer sur les butées centrales.
2. Remontez les filtres à graisse.
3. Remontez les panneaux.

Vérifiez le fonctionnement de la hotte en vous référant au paragraphe "Description et utilisation de la hotte".

1. Bandeau de commande.
2. Panneau d'aspiration.
3. Filtres à graisse.
4. Lampes halogènes.

Bandeau de commande

1. Touche OFF / réduction de la vitesse (puissance) d'aspiration
2. Touche ON / augmenta

Remarque : L intensive est temporisée et dure 5 minutes (le voyant clignote), puis la hotte revient à 2.

1. Touche ON/OFF Timer : retarde de 5 minutes l'extinction de sélectionnée. Remarque : la touche a également la fonction de "Réinitialisation de la signalisation de saturation des filtres".
2. Touche Allumage/Extinction de l'éclairage
3. Afficheur, visualise :

a. Vitesse (puissance) d'aspiration : le voyant tourne en fonction de la vitesse (puissance) d'aspiration sélectionnée. Fonctionnement de sécurité : le voyant clignote. b. Saturation du filtre à graisse : quand il s'allume, procédez à l'entretien du filtre. c. Timer. d. Saturation du filtre à charbons actifs : quand le voyant s'allume, procédez à l'entretien du filtre.

Remarque : cette fonction est normalement désactivée et ne doit être activée que si la hotte est utilisée en version filtrante (avec ).

• Éteindre la hotte.
• Maintenir appuyées simultanément les touches 1 et 3, jusqu'à ce que le voyant passe de clignotant (voyant désactivé) à fixe (voyant activé).
• Relâcher les touches.

Pour la désactivation, répéter l'opération. Le voyant passera de fixe (voyant activé) à clignotant (voyant désactivé).

e. Eclairage

Fonctionnement de sécurité

La hotte est équipée d'un capteur qui, lors d'une augmentation impromptue de la température, démarre l'aspiration de la hotte jusqu'à obtenir une diminution sensible de la température.

Réinitialisation de la signalisation de saturation des filtres

Après avoir procédé à l'entretien des filtres, appuyez sur la touche 3 jusqu'à l'extinction du voyant.
