BEDIENUNGSANLEITUNG AKR 855 IX WHIRLPOOL

These Hinweise stehen auch auf folgender Website zur Verfugung: www.whirlpool.eu.

IHRE EIGENE SICHERHEIT UND DIE DER Anderen Ist SEHR WICHTIG.

These Anweisungen sowie das Gerät beinhalten wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollenn.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzters und anderer Personen.

Alle Warnhinweise beginnen mit thisem Warnsymbol und enthalten einen der folgenden Begriffe

GEFAHR:

Weist auf eine Gefahressituation hin, die zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

WARNING:

Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird.

Alle Warnhinweise nennen das mögliche Sicherheitsrisiko und geben an, wie die Gefahr von Verletzungen, Schäden und Stromschlagen durch bestimmungsfremden Gebrauch des Gerätes vermieden werden kann. Beachten Sieitte folgende Anweisungen:

Installation und Wartung mussen von einer Fachkraft gemäß den Herstelleranweisungen und gultigen ortlichen Bestimmungen ausgeführten werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies im Benutzerhandbuch nicht ausdrücklich so vorgegeben ist.
- Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.
Das Gerät muss vorschäftsmäßige geerdet werden. Dies ist nicht erforderlich für Dunstabzugshauben der Klasse II, erkennbar am Symbol auf dem Typenschild.
Das Netzkabel muss lang genug sein, um das Gerät an das Stromnetz anzuschreiben.
- Ziehen Sie nicht am Netzkabel des Geräts, um den Stecker aus der Steckdose zuziehen.
- Nach der Installation)durfen Strom fuhrende Teile nicht mehr zuganglich sein.
Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
Das Gerat darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person benutzt werden. Kinder)difen nicht mit dem Gerat speien. Die Reinigung und Bedienung these Gerats darf nur dann durch Kinder erfolgen, wenn diese durch Erwachsene beaufsichtigt werden.
- Repairieren oder ersetzen Sie keine Teile des Geräts, wenn dies nicht ausdrücklich im Benutzerhandbuch empfohlen wird. Defekte Teile)dürfen nur gegen Originalersatzteile ausgetauscht werden. Alle anderen Wartungsarbeitem müssen durch einen Fachmann durchgefuhrt werden.
- Kinder sind zu überwachen, um sicherzustellen, dass sie nicht mit dem Gerät playen.
- Achten Sie beim Bohren in eine Wand oder Decke darauf, keine elektrischen Verbindungen und/oder Leitungen zu beschädigen.
Samtliche Abluftkanä müssen ins Freie führen.
Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.
- Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiben. Sorgen Sie daher für eine angemessene Raumbelüfung.
- Der Hersteller haftet nicht bei unsachgemäßem Gebrauch oder fehlerhafter Bedienung.
Konstante Pflege und Reinigung gewährleisten den einwandfrei Betrieb und die Leistungstüchtigkeit des Geräts. Alle verschmutzten Flächen sollenen regelmäß von Ablagerungen gesäubert werden, um Fettansammlungen zu vermeiden. Reinigen oder ersetzen Sie die Filter regelmäßig.
Das Nichtbeachten der Reinigungsvorschriften fur die Dunstabzugshaube sowie fur das Auswechseln und Reinigen der Filter fuhrt zu Brandgefahr.
Die Dunstabzugshaube darf nicht ohne Fettfilter geöffnet werden und dart nicht unbeaufsichtigt laufen.
Die Brennstellen von Gasherden dürfen unter der Dunstabzugshaube nur mit Kochgefäßen daraufuf benutzt werden.
- Werden mehr als drei Gasbrennstellen auf einmal benutzt, muss die Dunstabzugshaube mindestens auf Stufe 2 gestellt werden. Dadurch wird ein Hitzestau im Gerät vermieden.
Vergewisern Sie sich vor dem Berühren der Lampen, dass diese abgekühlt sind.
Benutzen oder belassen Sie die Haube nicht ohne korrekt montierte Lampen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
Tragen Sie bei allen Installations- und Instandhaltungsarbeiten Schutzhandschuhe.
Das Gerät ist nicht für den Betrieb im Freien geeignet.
- Wenn das Kochfeld in Betrieb ist, können die erreichbaren Teile der Dunstabzugshaube besteht werden.

HEBEN SIE DIESE ANLEITUNG ZUM SPATEREN NACHSCHLAGEN GUT AUF.

Konformitätserkläung

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:
• Sicherheitsforderungen der "Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt).
  -Ökodesign-Verordnungen (EU) Nr. 65/2014 und 66/2014 gemäß der EU-Norm EN 61591
• Schutzvorschriften der EMV-Richtlinie 2004/108/EG.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine Funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

Energiespartipp

• Schalten Sie die Dunstabzugshaube auf niedrigster Stufe ein, wenn Sie zu kochen beginnen, und setzen Sie sie nach dem Ende des Kochvorgangs noch eine Minute laufen.
• Stellen Sie nur bei starker Rauch- oder Dampfentwicklung eine höhere Stufe ein und verwenden Sie die Booster-Funktion(en) nur in Extremsituationen.
  Tauschen Sie den/die Aktivkohlefilter bei Bedarf aus, damit das Gerät unangenehmen Gerüchen effektiv entgegenwirken kann.
  Tauschen Sie den/die Fettfilter bei Bedarf aus, damit das Gerät Fettablagerungen effektiv entgegenwirken kann.
• Eine optimale Wirkung bei minimaler Gerauschentwicklung erzielen Sie mit Abluftkanalen, die den in thisem Handbuch angegebenen Höchstdurchmesser aufweisen.

INSTALLATION

Kontrolieren Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden. Bei Problemen wenden Sie sichitte an ihren Handler oder die nachste Kundendienstelle. Um eventuellen Schäden vorzubeugen, sollen den Sie das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlage halten.

VORBEREITUNG DES EINBAUS

WARNING:

Das ist ein schweres Produkt. Zum Transport und zur Installation der Haube sind zwei oder mehr Personen erforderlich.

Der Mindestabstand zwischen der Abstellfläche der Behälter auf dem Herd und der unteren Kante der Dunstabzugshaube muss bei Elektroherden 50 cm und bei Gasherden oder kombinierten Elektro-/Gasherden 65 cm betragen. Überprüfen Sie vor der Installation auch die im Handbuch des Kochfeldes angegebenen Mindestabstände. Schreiben die Installationsanweisungen des Kochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.

ELEKTRISCHER ANSCHLUS

Die Spannung auf dem Typenschild des Gerätes muss der Spannung des Stromnetzes entsprechen. Diese Information finden Sie im Inneren der Abzugshaube unter dem Fettfilter. Das Netzkabel (Typ H05 VV-F 3 x 0,75 mm²) darf nur durch qualifiziertes Fachpersonal ersetzt werden. Wenden Sie sich an eine autorisierte Kundendienstelle. Der Stecker der Dunstabzugshaube (falls vorhanden) muss an eine normgerechte und gut zugängliche Steckdose angeschlossen werden. Sollte die Abzugshaube nicht mit Stecker versehen sein, sondern direkt mit dem Stromnetz verbunden und die Steckdose unzugänglich sein, müssen Sie einen normgerechten zweipoligen Schalter verwenden, der eine totale Isolierung vom Stromnetz im Falle von gemäß Klasse 3 auftretenden Überspannungen gewährleistet und normgerecht verdrahtet ist.

ALLGEMEINE EMPFEHLUNGEN

Vor Inbetriebnahme

Entferen Sie Kartonteile, Schutzfolien und Klebeetikten von den Zubehörteilen. Kontrollieren Sie das Gerät auf eventuelle Transportschäden.

Während des Betriebs

Stellen Sie keine Gegenstände auf dem Gerät ab, um Beschädigungen zu vermeiden. Schätzen Sie das Gerät vor Witterungseinfüssen.

HINWEISE ZUM UMWELTSCHUTZ

Entsorgung von Verpackungsmaterialien

Das Verpackungsmaterial ist zu 100% wiederverwertbar und tragt das Recycling-Symbol . Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

Entsorgung von Altgeräten

• Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EG für Elektrö- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
  Durch eine angemessene Entsorgung des Gerats tragt der Nutzer dazu bei, potenziell schädliche Auswirkungen fur Umwelt und Gesundheit zu vermeiden, die durch eine nachlassic Beseitigung these Products verursacht wurden.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist daraufhin, dass diese Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

Entsorgung von Haushaltsgeräte

• Dieses Gerät wurde aus recyclbaren oder niederverwendbaren Werkstoffen hergestellt. Beachten Sie bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung. Schneiden Sie das Netzkabel durch, bevor Sie das Gerät verschrotten.
  Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten erhalten Sie bei ihrer ortlichen Verwaltungsstelle, der Müllabfuhr oder dem Handler, bei dem Sie das Gerät gekauft haben.

STÖRUNG - WAS TUN?

Das Gerät faktioniert nicht:

• Prufen Sie, ob das Stromnetz Strom führt und das Gerät an das Stromnetz angeschlossen ist
  Schalten Sie das Gerät aus und wieder ein, um zu prufen, ob die Störung immer noch vorliegt.

Zuschwache Absaugleistung:

• Prüfen Sie die Absauggeschwindigkeit und passen Sie diese bei Bedarf an.
  Prufen Sie, ob die Filter sauber sind
• Prüfen Sie, ob die Belüftungsöffnungen blockiert sind.

Die Beleuchting Funktioniert nicht:

• Kontrollieren Sie die Lampe und tauschen Sie sie bei Bedarf aus
• Prufen Sie, ob die Lampe korrekt eingesetzt wurde.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Prüfen Sie erst, ob Sie die Störung anhand der Hinweise unter "Störung - was tun?" selbst beheben konnen.
2. Schalten Sie das Gerät aus und wieder ein, um zu prufen, ob die Störung immer noch vorliegt.

Falls die Störung danach fortbesteht oder erneut auftritt, kontaktieren Sieitte den nachtgelegenen Kundendienst.

Geben Sie damititte Folgendes an:

• Eine kurze Beschreibung der Störung
  Den genauen Typ und das Modell des Gerät
  Die Servicenummer (die Zahl nach dem Wort "Service" auf dem Typenschild) im Gerät. Die Servicenummer finden Sie auch im Garantieheft
• Ihr vollständige Anschrift
• Ihre Telefonnummer

SERVICE

0000 000 0000

Im Reparatur wenden Sie sichitte an eine vom Hersteller autorisierte Kundendienstelle. Nur so ist gewährleistet, dass Originalersatzteile verwendet werden und die Reparatur fachgerecht durchgefuhrt wird.

REINIGUNG

GEFAHR:

• Verwenden Sie keine Dampfreiniger.
  Trennen Sie das Gerät vom Stromnetz.

WICHTIG: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel noch mit dem Gerät in Kontakt kommt, reinigen Sie es sofort mit einem feuchten Tuch.

• Reinigen Sie die Flächen mit einem feuchten Tuch. Entfern den Sie starke Verschmutzungen mit Wasser und ein paar Tropfen Geschirrspülmittel. Reiben sie mit einem trockenen Tuch nach.
  WICHTIG: Verwenden Sie keine Scheuerschwämme, Topfkratzer und Metallschaber. Diese können die emailierten Oberflächen mit der Zeit beschädigen.
• Verwenden Sie zur Reinigung für das Gerät geeignete Reinigungsmittel und beachten Sie die Herstelleranweisungen.
  WICHTIG: Reinigen Sie die Filter mindestens einmal monatlich und entfern den Sie alle Öl- und Fettruckstände.

WARTUNG UND PFLEGE

HINWEIS:

• Verwenden Sie Schutzhandschuhe.
• scollegare l'apparechio dalla rete elettrica.

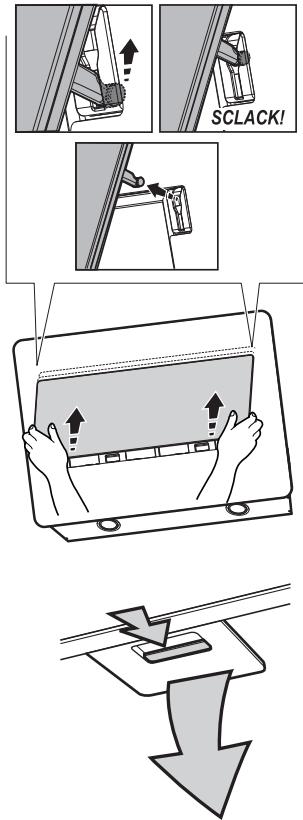

FETTFILTER

IDer Metall-Fettfilter hat eine unbegrenzte Lebensdauer und ist ein Mal im Monat von Hand oder im Geschirrspüller bei niedrigen Temperaturen und im Schnellspulggang zu reinigen. Obwohl der Spülgang dem Fettfilter einen matten Aspectekt verliehen konnte, wird die Filterleistung dadurch keineswegs beeinträchtigt.

Öffnen Sie das Absaugpaneel (nach oben klappen).

Hinweis: das Paneel braucht nicht abgenommen zu werden.

Ziehen Sie den Griff hersus, und entnehmen Sie den Filter.

Lassen Sie den gereinigten Filter trocknen, und gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

AKTIVKOHLEFILTER (nur für Modelle mit Umluftbetrieb)

Der Aktivkohlefilter nimmt die Kuchendünste auf.

Ersetzen Sie den Aktivkohlefilter alle 4 Monate.

Einbau oder Austausch des Aktivkohlefilters

1. Trennen Sie die Abzugshaube vom Stromnetz.
2. Offnen Sie das Absaugpaneel undnehmen Sie es aus der Halterung.
3. Entfernen Sie die Fettfilter.
4. Bringen Sie einen Aktivkohlefilter pro Seite zur Abdeckung beider Schutzgitter des Motorlaufrads an. Drehen Sie die Filter im Uhrzeigersinn, um sie an den zentralen Bolzen zu spreren.

Gehen Sie beim Filterausbau in umgekehrter Reihenfolge vor.

Setzen Sie die Fettfilter und das Absaugpaneel wieder ein.

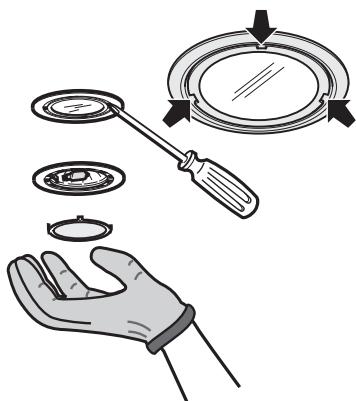

AUSWECHSELN DER HALOGENLAMPEN

HINWEIS:

• Verwenden Sie ausschließlich Halogenlampen mit max. 10 W - G4.

• Trennen Sie die Abzugshaube vom Stromnetz.

• Hebeln Sie mit einem kleinen Schlitzschraubenzieher die drei in der Abbildung bezeichneten Punkte auf undnehmen Sie die Lampenabdeckung ab.
• Ziehen Sie die defekte Lampe aus dem Sockel, und ersetzen Sie diese durch eine neue.
• SchlieBen Sie die Lampenabdeckung wieder (sierastet ein).

IM LIEFERUMFANG INBEGRIFFENES MATERIAL

Nehmen Sie alle Teile aus den Verpackungen. Vergewisern Sie sich, dass alle Teile mitgeliefert wurden.

• Zusammengebaute Abzugshaube mit Motor, Lampen und Fettfilter installiert (1 oder 2 Fettfilter je nach Modell).
  Montage- und Gebrauchsanleitungen
  1 Bohrschablone
  1-Adapter Torx T10
  1-Adapter Torx T20
  1 Umlenkstück
  3 Wandüb 08 mm
  3 Schrauben 5x45
  1 Schrauben 03,5x9,5
  1 Unterlegscheibe 0,5,3x2
  1 Kabelhalterung
  Elektrokabel
  2 Aktivkohlefilter

INSTALLATION - VOR DER MONTAGE

Die Abzugshaube ist für "Umluft" - Betrieb konzipiert.

Ausführung mit Umluft+Filter-Betrieb

Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und in den Raum zurückgeleitet.

WICTHIG: Vergewissern Sie sich, dass die Luft ungehindert umgewälzt wird.

Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren

Die Abzugshaube ist fern von stark verschmutzen Bereichen, Fenstern, Turen und Wärmequellen zu installieren

Die Abzugshaube ist mit allen Befestigungselemente ausgestattet, die für die Montage an den meisten Wänden/Decken geeignet sind. Sie sollen aber trotzdem

einen qualifizierten Techniker zu Rate ziehen, um sicherzustellen, dass die Materialien fur die spezifische Wand-/Deckenausführung geeignet sind.

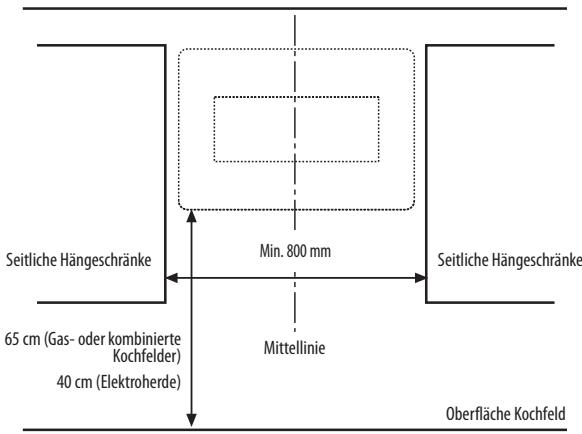

INSTALLATIONSABMESSAGENGEN

Die folgenden in nummerierter Reihenfolge aufgezahlen Anweisungen beziehen sich auf die mit Nummern versehenen Zeichnungen auf den letzten Seiten des vorliegenden Handbuchs.

WICHTIG: Die Dunstabzugshaube wird in der Version Umluftbetrieb geleifert.

Der Aktivkohlefilter ist im Lieferumfang enthalten und nach Abschluss der Installation einzusetzen.

1. Ziehen Sie an der Wand eine senkrechte Mittellinie.
2. Die Bohrschablone an der Wand anbringen (mit Klebeband befestigen): Die auf der Bohrschablone aufgedruckte Mittellinie muss mit der von Ihnen auf der Wand gezogenen Mittellinie übereinstimmen.

Hinweis: Für die Höhe der Abzugshaube muss der andere Rand der Bohrschablone der unteren Kante der Dunstabzugshaube entsprechen.

WICHTIG: Der andere Rand der Bohrschablone muss mindestens 40~cm (bei Elektrokochfeldern) bzw. 65~cm (bei Gaskochfeldern) von den Kochstellen entwickelten.

1. Führn Sie die 3 Bohrungen wie abgebildet aus.
2. Entfernen Sie die Bohrschablone von der Wand, setzen Sie die 2 Dübel und die 2 Wandschrauben ein, und setzen Sie Letztere ca. 5mm hersausstehen; setzen Sie den dritten Dübel an der unteren Bohrung ein.
3. Bringen Sie das Kunststoffgitter am Luftauslass der Dunstabzugshaube an.
4. Haken Sie die Dunstabzugshaube über die entsprechende rückseite Bohrung an den Befestigungsschrauben ein.
5. Nehmen Sie das Absaugpaneel ab:

a. Klappen Sie das Paneel nach oben.
b. Drucken Sie das Paneel fest nach oben
c. Entnehmen Sie das Panel aus der Halterung

1. Entfernen Sie die Fettfilter.
2. Setzen Sie die Unterlegscheibe und die Sicherheitsschaube in die untere Bohrung ein.
3. Befestigen Sie die Dunstabzugshaube durch nochmaliges Anziehen der zwei Befestigungsschrauben endgültig an der Wand.
4. Stecken Sie das Stromkabel in die Buchse.
5. Sichern Sie das Kabel mit der Kabelhalterung.

WICHTIG: Dieser Vorgang muss zwingend ausgeführrt werden. Er verhindert ein versehentliches Lös des Stromkabels. Schließen Sie das Gerät an das Stromnetz der Wohnung an.

1. Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein. Drehen Sie die Filter, um sie an denzentralen Bolzen zu sperren.
2. Setzen Sie die Fettfilter wieder ein.
3. Setzen Sie die Paneele wieder ein.

Den Betrieb der Dunstabzugshaube überprüfen; siehe hierzu den Abschnitt Beschreibung und Gebrauch der Abzugshaube.

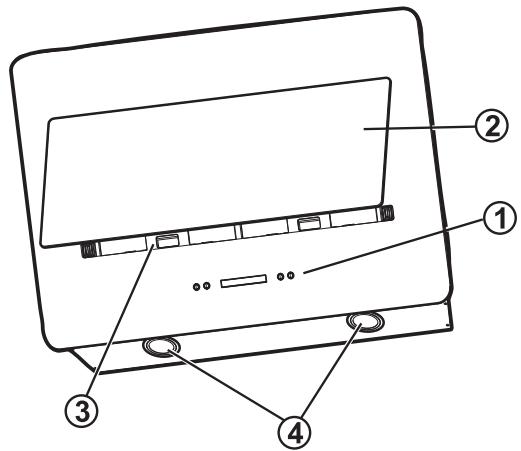

1. Bedienfeld.
2. Absaugpanele.
3. Fettfilter.
4. Halogenlampen

Bedienfeld

1. Taste OFF / Leistungsstufe verminder
2. Taste ON / Leistungsstufe erhöhen

Hinweis: Die Geschwindigkeitsstufe für intensive Saugleistung ist zeitgesteuert und auf fünf Minuten beschrankt (Anzeige c blinkt), anschließend schaltet die Dunstabzugshaube wieder auf Stufe 2 darüber.

1. Taste ON/OFF Timer: verzögt die Abschaltung der gewählten Leistungsfufe um 5 Minuten.
   Hinweis: die Taste hat auch die Funktion "Rückstellung der Filter-Sattigungsanzeige"
2. Taste Beleuchtung ON/OFF
3. Display, Anzeige von:

a. Leistungsstufe: die Anzeige dreht sich je nach gewährter Leistungsstufe.
Sicherheitsbetrieb: die Anzeige blinkt.
b. Sattigung des Fettfilters: bei Aufleuchten dieser Anzeige muss der Filter gewartet werden.

c. Timer
d. Sätigung des Aktivkohlefilters: bei Aufleuchten dieser Anzeige muss der Filter gewartet werden.

Hinweis: diese Funktion ist normalerweise deaktiviert und wird nur im Umluftbetrieb der Dunstabzugshaube aktiviert (mit installiertem Aktivkohlefilter).

Gehen Sie dazu wie folgt vor:

-schalten Sie die Haube ab

• halten Sie die Tasten 1 und 3 gleichzeitig gedrückt, bis die Anzeige von blinkend (Anzeige deaktiviert) zu fest leuchtend (Anzeige aktiviert) wechselt.
• lassen Sie die Tasten los.

Wiederholen Sie zur Deaktivierung diesen Vorgang, die Anzeige wechselt von fest leuchtend (Anzeige aktiviert) zu blinkend (Anzeige deaktiviert).

e. Beleuchtung

Sicherheitsbetrieb

Die Abzugshaube verfügbar über einen Sensor, der bei einem plötzlichen Temperaturanstieg den Saugbetrieb der Abzugshaube einscheltet, bis eine deutliche Temperaturverringerung erzielt wird.

Rückstellung der Filter-Sattigungsanzeige

Drücken Sie nach erfolgter Wartung der Filter die Taste 3, bis sich die Anzeige abscheltet.
