MANUALE UTENTE AKR 855 IX WHIRLPOOL

Queste istruzioni sono inoltre disponibili nel site Web all'indirizzo: www.whirlpool.eu

LA SICUREZZA VOSTRA E DEGLI ALTRI E MOLTO IMPORTANTE.

Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

? Questo e il symbolo di allerta, relative alla sicurezza, il quale averte dei potenziali rischi per l'utilizzatore e per gli altri.

Tutti i messaggi relativi alla sicurezza saranno preceduti dal symbolo di alerta e dai seguenti termini:

PERICOLO:

indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

AVVERTENZA:

indica una situazione pericolosa che, se non evitata, potrebbe provocare lesions gravi.

Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo/avventenza a cui si riferiscono ed indicano come ridurre il rischio di lesions, danni e scosse elettriche seguenti ad un non corretto uso dell'apparechio. Attenersi scrupolosamente alle seguenti istruzioni:

L'installation o la manutenzione deve essere eseguita da un technician specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso.
L'apparechio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
La messa a terra dell'apparechio e obbligatoria. (Non è necessaria per le cappe in classe II identificare col significolo nell'etichetta caratteristiche).
Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio alla presa di rete.
Non tirare il cavo di alimentazione dell'apparecchio per staccarlo alla presa di corrente.
- Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accesibili dall'utilizzatore.
Non toccare l'apparecchio con parti del corpo umide e non utilizzato a piedi nudi.
- Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con capacité fisiche, sensoriali o mentali ridotte o con esperienza e consozenza inadequate, solo se sono sorvegliati o se è stato loro insegnato come usare l'apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli checouldo comportare. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati daadulti.
Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale. Le parti difettose devono essere sostuite utilizzando elementi originali. Tutti gli altri servizi di manutenzione devono essere eseguita da un tecnico specializzato.
I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
- Quando si fora la parete o il soffitto, fare attenzione a non danneggiare collegamenti elettrici e/o tubature.
I canali per la ventilazione devono essere sempre scaricati all'aperto.
L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuire i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve ave l'uscita independente. Devono essere rispetto delle normative nazionali relative allo scarico dell'aria.
Se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per quello motivo, assicuratevi che il locale sia adeguamente arieggiato.
Il fabricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.
- Una manutenzione e pulizia costante garantisco il buon funzionamento e le buone prestazioni dell'apparecchio. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere, pulire o cambiare i filtri con frequenza.
L'inoservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
La cappa d'aspirazione vapore non delve essere mai aperta alla i filtri antigrasso installati e dovrebbe essere tenuta costamente molto vigilanza.
Gli apparecchi a gas devono essere utilizzati在整个 cappa d'aspirazione esclusivamente con pentole appoggiate.
In caso di utilizzo di altre tre puniti cottura a gas, la cappa dovrebbe operare a livello di potenza 2 o maggiore. In tal modo si eliminano congestioni di calore nell'apparecchio.
- Prima di toccare le lampade sincerari che siano frede.
Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
Il prodotto non è idoneo all'utilizzo in esterno.
- Quando il piano cottura è in funzione le parti accessibili della cappa posso sono diventare calde.

CONSERVARE QUESTE ISTRUZIONI

Dichiarazione di conformità C E

• Questo appearecchio è stato progettato, fabbricato e commercializzato in conformità a:
• obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CEE (che sostituisce la 73/23/CEE e successivi emendamenti);
• requisiti di ecodesign dei regolamenti europei n. 65/2014 e n. 66/2014 in conformità alla norma europea EN 61591;
• requisiti di protezione della Direttiva "EMC" 2004/108/CE.

La sicurezza elettrica è garantita soltanto quando l'apparecchio è correttamente collegato ad un impianto di messa a terra a norma di legge.

Consigli per il risparmio energetico

Accendere la cappa alla velocità minima quando si inizia a cucinare e mantenerla in funzione per alcuni minuti dopo aver terminato di cucinare.
- Aumentare la velocità solo in presenza di molto fumo e vide e usare la/e velocità "Boost" solo in situazioni estreme.
- Sostituire il/i filtro/i al carbone quando necessario per mantenere una buona efficienza di riduzione degli odori.
- Pulire il/ihetto/iantigrasso quando necessario permantenerle l'efficienza.
- Utilizzare un tubo dal diametro massimo indicato in quello manuale per ottimizzare l'efficienza e ridurre al minimo la rumorosità.

INSTALLAZIONE

Dopo aver disimballato l'apparecchio verificare che non si sia danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per eventuali anni, si consiglia di rimuovere l'apparecchio nella base di polistrolo soltanto prima dell's installation.

PREDISPOZIONE PER L'INSTALLAZIONE

AVVERTENZA:

questo appearecchio è pesante; la cappa delve essere sollevata e installata solo da due o più personne.

La distanza minima fra il supporto delle padelle sul piano di cottura e la base della cappa non deve essere inferioriore a 50~cm in caso di fuochi elettrici e a 65~cm in caso di fuochi a gas o misti.

Prima dell'installazione controllare sono le distance minime indicate nel manuale del piano di cottura.

Se nelle istruzioni di installatione del piano di cottura è specificata una distanza maggiore, occorre rispetto alla distance.

Controllare che la tensione individata sulla targhetta del prodotto sa la stessa della rete elettrica.

Queste informazioni sono indicate all'interno della cappa, quello il filtrato antigrasso.

Il cavo di alimentazione (nome H05 VV-F 3 x 0,75 mm²) delve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato.

Se la cappa è provvista di spina, collegare l'apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cabaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interrottore bipolare normalizzato che permetta un isolamento completo alla rete in caso di sovratensione di categoria III, in conformità alle norme di cabaggio.

RACCOMANDAZIONI GENERALI

Prima dell'utilizzo

Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori. Verificare che l'apparecchio non abbia subito danni durante il trasporto.

Durante l'utilizzo

Non appoggiare pesi sull'apparecchio in quanto essi potrebbero danneggiarlo. Non esporre l'apparecchioagli agenti atmosalferici.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

Smaltimento imballaggio

il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal symbolo di riciclaggio . Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.

Smaltimento prodotto

• Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
  Assicurandosi che lostro sa smaltito in mode corretto, l'utente contribuisce a prevenir le potenziali consequences negative per I'ambiente e la salute.

Il sibbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Smaltimento elettrodomestici

Qesto prodotto è stato fabratico con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.
Per ulteriori informazioni sul trattamento, recupero e riscaggio degli elettrodomestici, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

L'apparechio non funziona:

• Verificare che ci sia tensione in rete e che l'apparechioia connesso elettricamente.
  Specnere riaccendere l'apparecchio per accertare che l'inconveniente sia stato ovviato.

La cappa non aspira a sufficientia:

• Verificare che la velocità di aspirazione sia quella desiderata;
• Verificare che i filtri siano puliti;
  Verificare che le uscite dell'aria non siano ostruite;

La lampada non funziona:

Verificare se è necessario sostuire la lampadina;
verificare se la lampadina è stata montata correttamente;

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza:

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca guasti".
2. Specnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.

Se dopo suddetti controlli l'inveniente permane, contattare il Servizio Assistenza più vicino.

Indicare sempre:

• una breve descrizione del guasto;
• il tipo ed il modello esatto dell'apparecchio;
  Il numero Assistenza (è il numero che si trova après la parola SERVICE sulla targhetta matricola), posto all'interno dell'apparecchio. Il numero Assistenza è anche riportato sul libretto di garanzia;
  Il Vostro indirizzo completo;
  Il Vostro numero Telefonico;

SERVICE 00000000000

qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

PULIZIA

AVVERTENZA:

• Non usare pulitrici a getto di vapore.
• Scollegare l'apparecchio alla rete elettrica.

IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertamente, uno di questi prodotti dovesse venire a contatto con l'apprecchio, pulirlo subito con panno umido.

Pulire con panno umido le superfici. Se molto sporco, aggiuungere all'acqua quale goccia di detersivo per i piatti. Ascugare con panno asciutto.
IMPORTANTE: non utilizzato spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebber rovinare le superfici smaltate.
- Usare detergenti specifici per la pulizia dell'apparecchio ed atteneri alleindicazioni del Fabbricante

IMPORTANT: pulire i filtri almeno una volta al mese per eliminare i residui di oli e grassi.

MANUTENZIONE

AVVERTENZA:

-utilizzareguanti protettivi.
- scollegare l'apparechio dalla rete elettrica.

FILTRI ANTIGRASSO

Il filtrato metallico antigrasso ha una durata illimitata e delve essere lavato una volta al mese a mano od in lavastoviglie aasse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrato grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente.

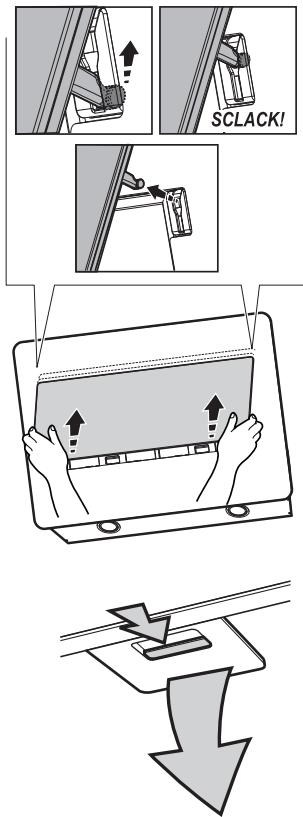

Apire il pannello di aspirazione (ruotare verso l'alto).

Nota: non è necessario rimuovere il pannello.

Estrarre la maniglia per togliere il filtrio.

Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.

FILTRO AL CARBONE (solo per modelli ad installatione filtrante)

Trattiene gli odori sgradevoli derivativi alla cottura.

Sostituire il filtro a carbone agli 4 mesi.

Montaggio o sostituzione del filtro a carbone

1. Scollegare la cappa alla rete elettrica.
2. Aprire e rimuovere alla sua sede il pannello di aspirazione.
3. Togliere i filtri antigrasso.
4. Applicare un filtro carbone per lato, a copertura di entrambhe le griglie di protezione della girante del motore. Girare i filtri in senso orario, per bloccarli ai perni centrali.

Per lo smontaggio procedere in senso inverno.

Rimontarei filtriantigrasso ed il pannello di aspirazione.

SOSTITUZIONE DELLE LAMPADE ALOGENE

AVVERTENZA:

• Usare solo lampade alogene da 10W MAX - G4.

• Scollegare la cappa alla rete elettrica domestica.

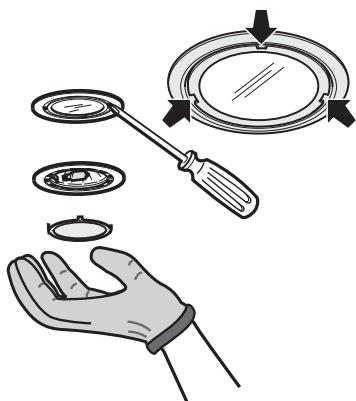

• Utilizzato un piccolo cacciavite a taglio per fare delicatamente leva in prossimità dei tre punti indicati ed estrarre la plafoniera.
• Sostituire la lampada danneggiata sfilandola dal portalampada ed insertre una nuova.
• Richiudere la plafoniera (fissaggio a scatto).

MATERIALA CORREDO

Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi.

Cappa assemblata con motore, lampadine e filtri antigrasso installati (1 o 2 filtri antigrasso in base al modello).
Istruzioni di montaggio ed uso
1 Dima di montaggio
1-adattatore Torx T10
1-adattatore Torx T20
1 deflettore
3 tasselli a muro 8mm
3 viti 0 5x45
1 vite 0,3x9,5
1 rondella 05,3x2
1 bloccacavo
Cavo elettrico
2 filtricarbone

INSTALLAZIONE - ISTRUZIONI PRELIMINARI DI MONTAGGIO

La cappa è progettata per essere installata in "Versione Filtrante".

Versione Filtrante

L'aria viene filtrata passandoattraverso un/dei filtrio/i al carbone e riciclata nell'ambiente circostante.

IMPORTANTE: Verificare che la ricircolazione dell'aria avvenga in modo agevole.

Se la cappa non è provvista di filtering/i al carbone, quello/i delve/ono essere ordinato/i e montato/i prima dell'uso.

L'installation della cappa dovrebbe essere eseguita lontano da aree fortemente sporche, finestre, porte e fonti di calore.

La cappa ha in dotazione tutto il materiale necessario per una installatione sulla maggior parte delle pareti/soffitti. è tuttavia necessario interpellare un technician qualificato per verificare l'idoneità dei materiali in base al tipo di parete/soffitto.

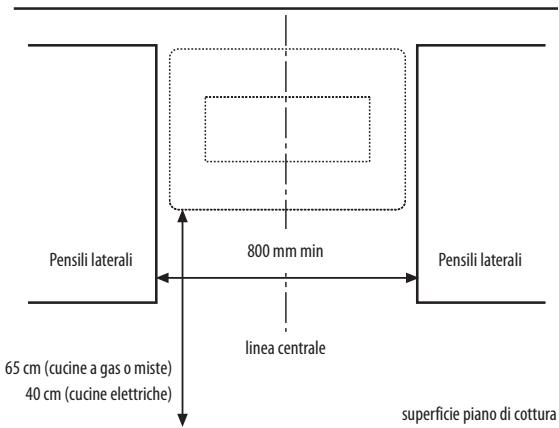

DIMENSIONI DI INSTALLAZIONE

INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO

Le istruzioni in sequenza numerica di seguito riportate, fanno riferimento ai disegni che troverete nella ultime pagne di questo manuale, contenente la rispettiva numerazione.

IMPORTANT: La cappa è fornita in versione filtrante.

Ilattro carbone è fornito a corredo e delve essere applicato al termine dell'infallazione.

1. Tracciare sulla parete una linea verticale centrale.
2. Applicare lo schema di foratura al muro (fissarlo con del nastro adesivo): la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro.

Note: il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa.

IMPORTANTE: Il bordo inferiore dello schema di foratura dovr è averà una distance minima di 40 cm (in caso di piani elettrici) o di 65 cm (in caso di piani a gas).

1. Eseguire 3 fori come indicato nel disegno.
2. Togliere la dima di foratura alla parete, inseire i 2 tasselli e le 2 viti a muro, assicurandosi che sporgano per circa 5mm ; inseire il terzo tassello sul foro inferiore.
3. Installare, sul foro di uscita aria della cappa, la griglia in plastica
4. Agganciare la cappa alle viti di fissaggio atraverso l'apposita foratura posteriore.
5. Togliere il pannello di aspirazione:

a. ruotare il pannelloo versus l'alto.
b. spingere con decisione il pannello verso l'alto
c. rimuovere il pannello alla sua sede

1. Togliere i filtri grassi.
2. Inserire la rondella e la vite di sicurezza nel foro inferiore.
3. Fissare definitivamente la cappa alla parete agenda ulterioriamente sulle due viti di fissaggio.
4. Inserire il cavo elettrico nell'apposto alloggio.
5. Assicurare il cavo al bloccacavo.

IMPORTANTE: Eseguire esta operazione obbligatoriamente. Servirà per impedire disconnessioni accidentali del cavo elettrico.

Eseguire il collegamento con la rete elettrica domestica.

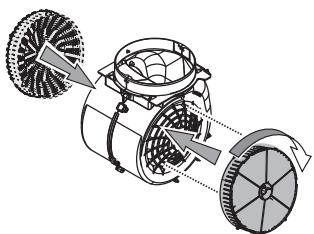

1. Installare i filtri carbone a copertura del motore. Girare i filtri per bloccarli ai perni centrali.
2. Rimontare i filtri grassi.
3. Rimontare i pannelli.

Verificare il funzionamento della cappa, facendo riferimento al paragrafo descrizione ed uso della cappa.

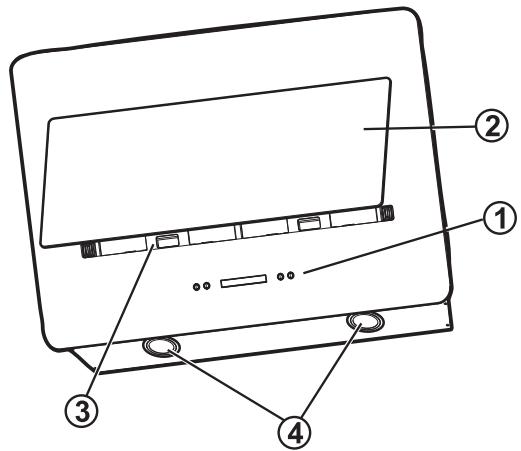

1. Pannello comandi.
2. Pannello aspirazione
3. Filtri antigrasso.
4. Lampade alogene.

Pannello comandi

1. Tasto OFF / Diminuizione velocità (potenza) di aspirazione
2. Tasto ON / Aumento velocità (potenza) di aspirazione

Nota: La velocità (potenza) di aspirazione intensiva è temporizzata e dura 5 minuti (il segnalatore clampeggia) poi la cappa ritorna alla velocità (potenza) di aspirazione 2.

1. Tasto ON/OFF Timer: ritarda di 5 minuti lo spegnimento della velocità (potenza) di aspirazione selezionata.
   Note: il tasto haanche la funzione di "Reset della segnalazione di saturazione filtrin"
2. Tasto ON/OFF luce
3. Display, visualizza:

a. Velocità (potenza) di aspirazione: il segnalatore ruota in base alla velocità (potenza) di aspirazione selezionata.
Funzionamento di sicurezza: il segnalatore lampeggia.
b. Saturazione filtrato antigrasso: quando si accende eseguire la manutenzione del filtrio.

c. Timer

d. Saturatione filtro ai carboni attivi : quando il segnalatore si accende eseguire la manutenzione del filtrro.

Note: esta funzione e normalmente disabilitata e va attivata solo se la cappa è utilizzata in versione filtrante (conhetto al carbone installato).

A tale scopo procedere come segue:

• spagnere la cappa
• mantenere premuti contemporaneamente i tasti 1 e 3, forn a quando il segnalatore passa da lampeggiante (segnalatore disabilitato) a luce fissa (segnalatore abilitato).
  -rilasciere tasti.
  Per disattivare ripetere l'opération, il segnalatore passera da luce fissa (segnalatore abilitato) a lampeggiante (segnalatore disabilitato).
  e. Illuminazione

Funzionamento di sicurezza

La cappa è dotata di un sensore che, nel caso di un repentino incremento della temperatura, mette in funzione l'aspirazione della cappa. sino ad ottener e una sensibile diminuizione della temperatura.

Reset della segnalazione di saturazione filtri

Dopo aver eseguito la manutenzione dei filtri, premere il tasto 3 fino allo spagnimento del segnalatore.
