MANUAL DE UTILIZADOR AKR 855 IX WHIRLPOOL

Este manuel o o proprietary aparelho incluem avisos de seguranca importantes, os quaisdeer le ercemprimir em todas as situacoes.

Este é o significo de atenção, relativo à segurarça, que alerta os Utilizadores para possíveis ricos para eles e terreiros.

Todo os avisos de segurarça são precedidos por este símbolo de atençao e os seguiñes termos:

PERIGO:

indica uma situação perigosa que, caso não seja evitada, provocar a造血 grave.

ADVERTÊNCIA:

indica uma situação perigosa que, se não for evitada, pode provocar lesões graves.

Tos os avios de seguranca especificam o eventual risco a que se referem e indicam a forma de reduzir esse risco de lesoes, danos ou choques electricos resultantes do uso Incorrecto do aparelho. Cumpra as seguintes instruções:

A instalacao ou manutenao deve ser efectuada por um techniciano qualificado, em conformidade com as instrucao do fabricante e de accordo com as normas locais vigentes em materia de seguranca. Nao repare nem substitua nenhuma peca do aparelho a nao ser que especificamente solicitado no manual de uso.
- Antes de realizar osabalhos de instalacion desluge o aparelho da corrente electrica.
- E obligatório ligar o aparelho à terra. (Não necessário para exaustores de classe II identificados pelo símbolo ☑ na etiqueta de espécificações).
- 0 cabo de alimentação tem de ter comprimento suficiente para permitir ligar o aparelho tomada eletrica.
- Não puxe o aparecido pelo cabo de alimentação quando o desligar da tomada eletrica.
- quando a instalacao estiver conclusu, os componentes eletricos nao deverao ficar acesseis ao Utilizador.
- Não toque no aparelho com as partes do corpo humidas e não o utilizez com os pés descalços.
- Este aparecido pode ser utilisé porcriançaa partir dos 8 anos de idade e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência ou conhecerimentos desde que tenham superviãoou tenham recebido instruções relatives àutilizaçãodo aparelho em condições de seguranca e comprehendam os ricos inerentes. Não deixe as crianças brincarem com o aparelho. A limpeza e manutenção não poder ser realizadas por ciianças salvo se tiverem a supervião deadultos.
- Não repare ou substitua qualquer parte do aparelho, salvo se especificamente indicado no manual. As peças com defeito tem de ser substituidas por peças genuinas. Todos os restantes serviços de manutençãodehydeu ser realizados por um专业技术 especializzato.
- As crianças devem ser vigiadas para garantir que não brincam com o aparheiro.
- Quando fazer furos numa parede ou num tecto, tenha atenção para não danificar ligações electrolyicas e/ou tubos.
- Os canais de ventilação devem descarregar sempre para o exterior.
O ar de escape não pode ser ventilado pelo tubo utilisé para evacuar os fumos produzidos pelos aparenhos de combustão de gás ou outros combustíveis, deve ter uma saída independente. Devem ser respeitadas todas as normasnationais relativas à extracção de fumos.
Se o exaustor for utilizesjado juntamente comculosapelhos queutilizem gas ou others combustiveis, a pressao negativa do local nao deve ser superior a 4 Pa (4 x 10-5 bar). Por this motivo, verifie se o ambiente é ventilado de forma adequada.
0 fabricante declina qualquer responsabilitadpe lautiliza o incorrecta ou pela configura o Incorrecta dos comandos.
- Uma manutenção e limpeza constantes garantem o bom funciona o e maisimo desempinho do aparelho. Limpe com frequência toda a sujidade das superficies do exaustor para evitar a accumulação de gorduras. Limpe ou substitua o tipo freqüentemente.
- 0 incumprimento das instruções de limpeza do exaustor e de substituição dos filtros pode resultar num incência.
- O exaustor de fumos nunca deve ser aberto sem os filtros de gordura instalados e deve ser mantido sob supervisão constante.
Os aparelhos a gás devem ser usados por boa do exaustor apenas com as panelas assentes.
- Quando usar mais de tres pontos de cozedura a gás, o exaustor deve ser operado no;nel de potência 2 ou superior. Isso iré eliminar o congestionamento de calor no aparelho.
- Antes de tocar nas lámpadas, verifique se estas está frias.
- Não utilize nem deixe o exaustor sem ter as lampaças correctamente montadas, devido ao possivel risco de如何去电解ico.
Para todas as operações de instalacao e manutencao,utilizar luvas de trabalho.
- O aparhão não é adequado para ser realizado no exterior.
- Quando a placar estiver em funcaoamento, as partes acessiveis do exaustor podem ficar quentes.

Declaração de conformidade C E

• Este aparecido foi acontecido, fabricado e distribuído em conformidade com:
• os objectivos de segurarça da Direcitiva "Baixa Tensão" 2006/95/CE (que substitui a 73/23/CEE e subsequentes correcções);
• os requisitos de ecodesign dos regulamento europeus n.° 65/2014 e n.° 66/2014 em conformidade com a norma europeia EN 61591
• os requisitos de proteção da Directa "CEM" 2004/108/CE.
  A segurará eletrica do aparelho sé é asseguirada quando estiver correctamente ligado à terra segundo as normas legais.

Dicas de poupanca de energia

Ligue o exaustor na velocidade minima quando inicia a cozhar e mantenha-o a funcionar durante algunos instantos antes de acabar de cozhar.
- Aumente a velocidade apenas em caso de uma grande quantidade de fumo e vapor e utilize a(s) velocidade(s) boost apenas em situações extremas.
- Substitua o(s) filtro(s) de carvão quando necessário para fazer uma boa eficácia na redução de odores.
- Limpe o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na filtragem de gorduras.
- Use o diametro Tmaxo do sistemas de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruido.

INSTALAÇÃO

Depois de desembalar o aparelho, verifique se este aparesta quaisquer danos de transporte. Caso surjam problemas, contacte o revenderod ou o Servico de Assistencia Técnica mais proximo. Para evitar danos, retire o aparelho da sua embalagem de espuma de poliestireno na alterta da instalacao.

PREPARACAO DA INSTALAÇÃO

ADVERTÊNCIA:

trata-se de um produit pesado; o exaustorsolevereseveladoeinstalado pordumasou mais pessoas.

A distência minima entre o suporte das panelas em cima da placá e a parte inferior do exaustor não deve ser inferior a 50 cm, no caso de fogões eletricos, e a 65 cm, no caso de fogões a gás ou mistos. Antes da instalação, verifique également as distências minimas indicadas no manual do fogão.

Se as instruções de instalação do fogão específarem uma distança maior entre este e o exaustor, esta deverá ser respeitada.

LIGAÇAO ELECTRIC

Verifique se a tensao eletrica especificada na chapa de caracteristicas do aparelho corresponde a tensao da rede eletrica.

Esta informacao podserencontrada no interior do exaustor,por baixo do filtro de gordura.A substituicao do cabo de alimentacao (tio H05 VV-F 3 x 0,75 mm2) deve ser efectuada por um electricista qualificado. Contacte um centro de assistencia autorizado. Se o exaustor estiver equipado com uma fcha eletrica,ligue a ficha a uma tomada que cumpra os regulamentos em vigor, situada num local aessivel apso a instalacao. Se nao existir qualquer ficha (ligacao directa a corrente eletrica) ou se a tomada nao estiver situada num local aessivel, instale um interruptor de alimentacao de bois polos padrao,que ira permitir o isolamento total da corrente eletrica no caso de condições de sobretensao de category III, de acordo com os regulamentos de instalacao.

RECOMENDACOES GERAIS

Antes da utilização

Retire as proteções de cartão, aélcula de proteção e as etiquetas adesivas dos acessórios. Verifique se o aparelho apareça quaisquer danos de transporte.

Durante a utilização

Para evaporar quaisquer danos, não colque pesos sobre o aparelho. Não exponha o aparelho aos agentes atmófeéricos.

INFORMAÇÉS DE PROTEÇÃO AMBIENTAL

Eliminação da embalagem

0 material da embalagem é 100% reciclavel, conforme confirmado pelo símbolo de reciclagem . As varias partes da embalagem devem ser eliminadas de forma responsavel e em total conformidade com os regulamentos estabelecidos pelas autoridades locais relativos à eliminação de resíduos.

Eliminação do produits

• Este aparecido está em conformidade com a Directa Europeia 2002/96/CE, Resíduos de equipamentos electricos e electrónicos (REEE).
  Ao garantir a eliminacao adequada对该 producto, estara aaabdar a evitar potenciais consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de despedimentos inadequado对该 producto.

O symbolo no aparelho ou na documentacao que o accompanying indica que este produits nao deve ser tratado como um residuo domestico, mas sim depositado nos devidos locais de recolha para a reciclagem de aparelhos eletricos e electronicos.

Eliminação de electrodométrico

• Este aparelho foi fabricado com materiais reciclaveis ou reutilizaveis. Elimine-o de accordo com os regulamentos locais. Antes de eliminar o aparelho, corte o respectivo cabo eletrico.
  Para obter mais informacoes sobre o tratamento, recuperacao e reciclagem de electrodomesticos, contacte as autoridades locais competentes, o service de recolhas de deserdicos domesticos ou a loja ond acquirui o aparelho.

RESOLUÇÃO DE PROBLEMAS

O aparelho não funciona:

• Verifique a Presence de corrente électrique e se o aparecido está ligado à alimentação électrique.
  Desligue o aparelho e reinicie-o para ver se a falha persiste.

0 nível de extracção do exaustor não é suficiente:

• Verifique a velocidade de extracao e ajuste, se necessario;
  Verifique se os filtros está limpos
• Verifique se as aberturas de ventilação está obstruidas.

A luz não funciona;

Verifique a lampada e substitua-a, se necessario
Verifique se a lampada foi instalada correctamente.

SERVICO PÓS-VENDA

Antes de contactar o Servico Pós-Venda:

1. Tente resolver o problema com a ajuda das sugestões fornecidas na sequção "Resolução de problemas".
2. Desligue o aparelho e volta a ligá-lo para verificar se a falha persiste.

Se, après effectuar estas verificacoes, a falha persistir, contacte o Servico Pós-Venda mais proxies.

Indique sempre:

• Uma breve descrição da avaria;
• O tipo e o modelos exacto do aparelho
• O número "service" (o númerostrupado apsoaPALAVRA "Service"na chapa decharacteristicas),localizo no interior doaparelho. O número "service" también está indicado noarto de garantia
  0 seu endereço completeness
• 0 seu número de téléphone.

SERVICE

Se for necessario efectuar algoa reparacao, contacte um centro de assistencia的技术ica autorizado (ter a garantia da utilizaao de peas sobreselentes originais e de una reparacao correcta).

LIMPEZA

ADVERTÊNCIA:

• Nunca utilize equipments de limpeza a vapor.
• Desligue o aparelho da corrente electrica.

IMPORTANTE: não utilize detergentes corrosivos ou abrasivos. Se algo desses produitsentar em contacto acidental com o aparecido, limpe imeditamente com um pano humido.

Lime as superficies com um pano humido. Se estiver muito sujo, crescente algumas gotas de detergente para loça à agua. Termine a limpeza com um pano seco.

IMPORTANTE: não utilize esponjas abrasivas ou raspadores ou esfregões metalicos. Como tempo, estas poder danIFICAR a superficie do esmalte.

Utilize detergentes especificamente concebidos para a limpeza do aparelho e siga as instruções do fabricante.

IMPORTANT: limpe os filtros, pelo menos, uma vez por mês para eliminar quando resíduos de áleo ou gordura.

ADVERTÉNCIA

-utilize luvas de protecao.
- desligue o aparelho da rede electrica.

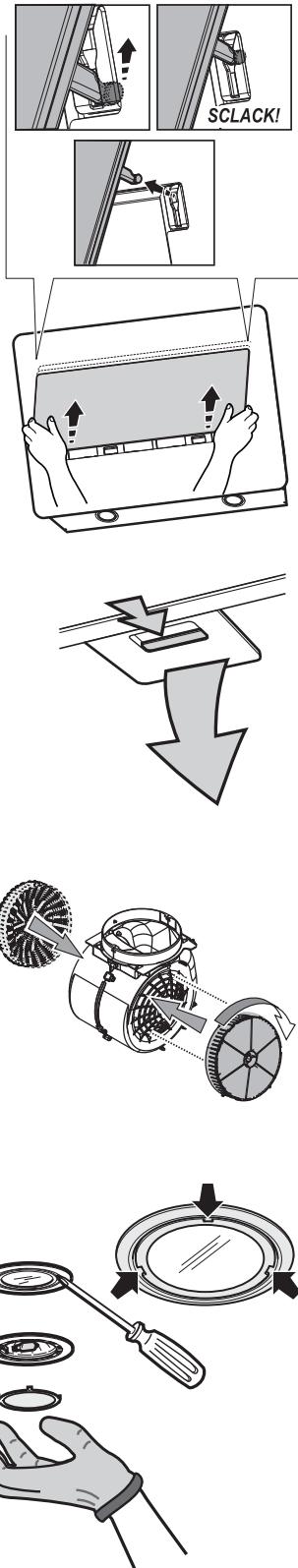

FILTROS DE GORDURA

O FILTER DE GORDA METÁLICO tem uma duração ilimitada e deve ser lavado uma vez por mês, à maior ou na区内 de lavar loça, a baixa temperatura e num ciclo de curta duração. Com a lavagem na区内 de lavar loça, o FILTER DE GORDA PODÉ FICAR opaco, mas o seu poder de filtragem mantém-se inalterado.

Nota: não é necessário remover o painel.

Extraia a pega para retirar o filtro.

Depois de lavado e seco, proceda na ordem inversa para o montar.

FILTRO DE CARBONO (apenas para os modelos com instalação de filtragem)

Retém os odeiros desagradáveis resultantes da cozedura.

Substitua o filtró de carbono a cada 4 meSES.

Montagem ou substituição do filtró de carbono

1. Deslige o exaustor da corrente electrica.
2. Abra e remove o painel de aspiracao da sua sede.
3. Retire os filtros de gordura.
4. Coloque um FILTER de carbono nas partes laterais, de coberturas de ambas as grelhas de protecção do rotor do motor. Rode os filtros para a direita, para bloqueá-los aos pernos centrais.

Para desmontar, siga a ordem inversa.

Volte a montar os filtros de gordura e o painei de aspiracao.

SUBSTITUÇÃO DAS LAMPADAS DE HALOGÉNEO

ADVERTÉNCIA

• Utilize apenas lampadas de halogeneo de 10 W MAX. - G4.

• Deslige o exaustor da corrente elctrica domestica.

• Utilize unaiosa chave de fendas para introduzir uno dos tres pontos indicados e retire a cobertura da luz.
• Retire a lampada danificada e insira uma nova.
• Volte a fechar a cobertura da luz (fixacao por encaixe).

MATERIAL FORNECIDO

Extraia todos os componentes das respectivas embalagens. Verifique se está incluíos todos os componentes.

• Exaustor com motor, lampadas e filtros de gordura instalados (1 ou 2 filtros de gordura dependendo do modelo).
• Instruções de montagem e'utilização
  1 gabarito de montagem
  1-adaptador Torx T10
  1-adaptador Torx T20
  1 deflector
  3buchas de parede de 8mm
  3 parafusos 5x45
  1 parafuso 03,5x9,5
  1 anilha 05,5x9,5
  1trava-cabo
  Cabo electrico
  2 filtros de carbono

INSTALAÇÃO - INSTRUÇOES PRELIMINARES DE MONTAGEM

0 exaustor foi projectado para ser instalado na "Versao de filtragem".

Versão de filtragem

O ar é filtrado passando atraves de um/uns filtro/s de carbono e, depuis, volta a circular no ambiente em redor

IMPORTANTE: Certificque-se de que a recirculacao do ar e feita com faculdade.

Se o exaustor não estiver equipado com o filtró/s de carbono, este/s delve/m ser encomendado/s e montado/s antes do uso

A instalacao do exaustor devera ser realizada longe de areas muito sujas, janelas, portas e fontes de calor.

O exaustor é fornecido com todo o material necessário para uma instalação na maior das paredes/tectos. Contudo, é necessário contactar um专业技术e qualificado para verifcar se os materiais são adequados ao tipo de parede/tecto.

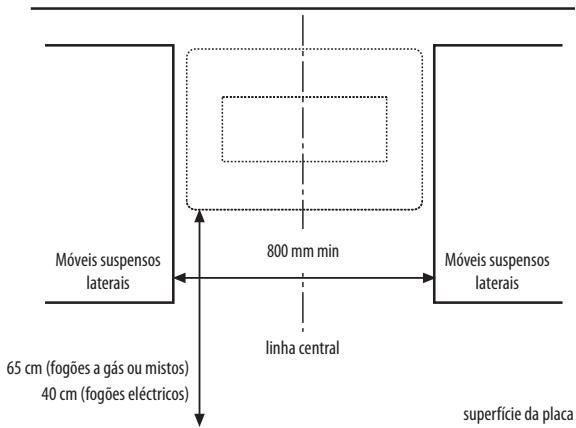

DIMENSOES DE INSTALLAÇAO

INSTALAÇÃO - INSTRUÇOES DE MONTAGEM

As instruções em sequência numérica indicadas a seguir, referem-se aos desenhos que pode encontrar na ultima paga在这本 manual, contendo a respectiva numeração.

IMPORTANTE: O exaustor é fornecido na versão de filtragem.

0 filtró de carbono é fornecido com o aparecido e deve ser colocado no final da instalação.

1. Trace na parede uma LINHA vertical central.
2. Aplitude ou esquema de perfuração na parede (fixe com fita cola): a LINHA central vertical impressa no esquema de perfuração deverá corresponder à LINHA central desenhada na parede.

Nota: o rebordo inferior do esquema de perfuraçãodeferá corresponder ao rebordo inferior do exaustor.

IMPORTANTE: Orebordo inferior do esquema de perfuração deverá ter uma distência minima de 40 cm (no caso de placas electrolyticas) ou de 65 cm (no caso de placas a gás).

1. Faça 3 furos conforme indicado no desinho.
2. Retire o gabarito de perfuração da parede, introduza as 2 buchas e os 2 parafusos na parede, garantindo que sobressaem circa de 5mm e introduza a terreira bucha no furo inferior.
3. Instale, no furo de saida de ar do exaustor, a greha de plástico.
4. Encaixe o exaustor ao parasfusos de fixacao atraves do respectivo furo posterior.
5. Retire o painei de aspiracao:

a. rode o painei para cima.
b. empurre o painei para cima com forca.
c. remova o painei da sua sede.

1. Retire os filtros de gordura.
   9 Introduza a anilha e os parafusos de segurarca no furo inferior.
2. Fixe definitivement o exaustor à parede, apertando os bois parafusos de fixação.
3. Insira o cabo eletrico no respectivo alojamento.
4. Prenda o cabo eletrico ao porta-cabo.

IMPORTANTE:Esta operação deve ser efectuada obligatoriamente. Impede que o cabo eletrico se deslue acidentalmente. Efectue a ligaçao à rede eletrica domestica.

1. Monte os filtres de carbono de cobertura do motor. Rode os filtres para bloqueá-los aes pernos centrais.
2. Monte novamente os filtros de gordura.
3. Monte novamente os paineos.

Verifique o funciona do exaustor, consultando o paragrafo relative a descricao eutilizacao do exaustor.

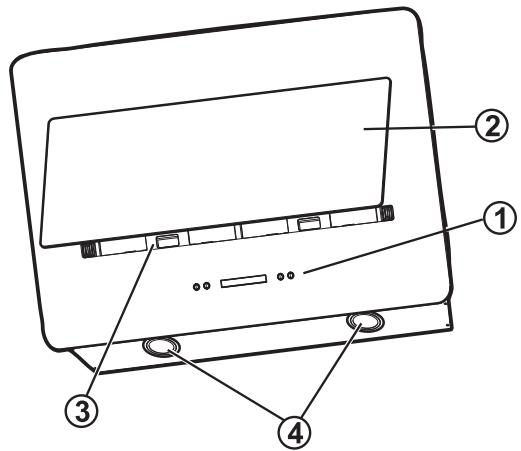

1. Paine de controlo
2. Painel de aspiração
3. Filtros de gordura
4. Limpadas de halogeneo

Painel de controlo

1. Tecla OFF/Diminuição da velocidade (potência) de aspiração
2. Tecla ON/Aumento da velocidade (potência) de aspiração

Nota: A velocidade (potência) de aspiração intensiva e temporizada dura 5 minutos (o sinalizar o começá a piscar); de seguida, o exaustor regressa à velocidade (potência) de aspiração 2.

1. Tecla ON/OFF Temporizador: atrasa 5 minutos a desactivacao da velocidade (potencia) de aspiracao selecionada.
   Note: a tecla también tem a função de "Reset da indicatoração deaturação dos filtros"
2. Tecla ON/OFF das luzes
3. Visor, exibe:

a. Velocidade (potencia) de aspiracao: o indicator roda em conformidade com a velocidade (potencia) de aspiracao的选择ada.

Funcionamento de seguranca: o indicator fisca.
b. Saturação filtro gordura: quando se acender, realizaze a manutenção do filtró.
c. Temporizador
d. Saturação filtró com carbono activo: quando se acender, realizaze a manutenção do filtró.

Note: esta função está normalmente desactivada e é activada apenas se o exaustor for realizado na versão de filtragem (com o过滤 com carbono instalado).

Para isso, procedo do segunte modo:

desligue o exaustor.
- mantenha premidas as teclas 1 e 3 em simultaneo até a luz do indicator passar de intermitente (indicador desactivado) a fixa (indicador activado).
- liberte as teclas.

Para desactivar repetir a operação, a luz do indicator passará de fixa (indicador activado) a intermitente (indicador desactivado).

e. Iluminação

Funcionamento de seguranca

0 exaustor possui um sensor que, no caso de um aumento repentino da temperatura, activo o exaustor até obter uma sensivel reducao da temperatura.

Reset da indicatoração de saturação dos filtros

Após realizar a manutenção dos filtros, prima a teça 3 até o指示or se desligar.
