MODE D'EMPLOI TTK 200 TROTEC

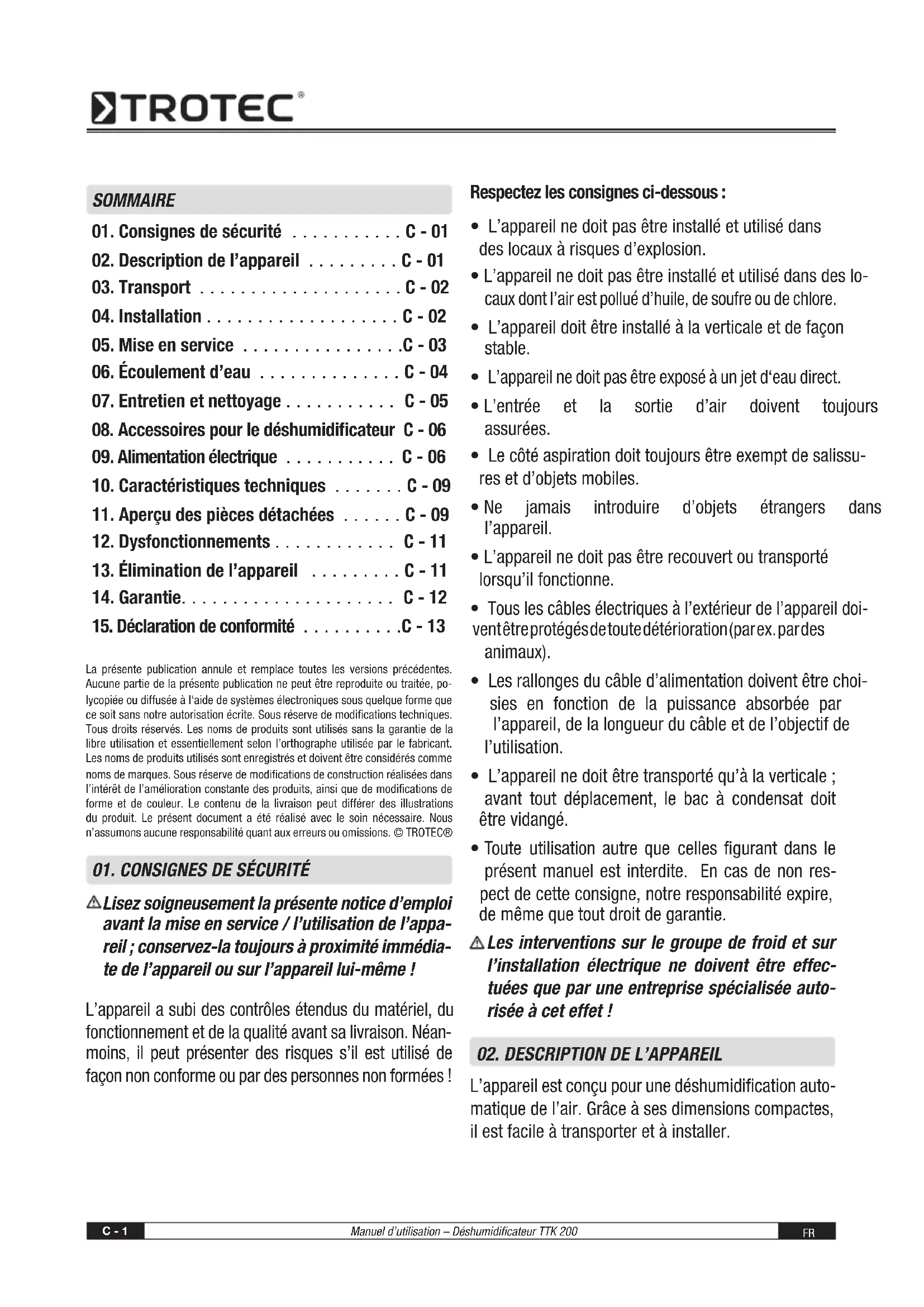

FR Notice d'utilisation déshumidificateur C - 1
- Consignes de sécurité ..... C - 01
- Description de l'appareil ..... C - 01
- Transport C - 02
- Installation C - 02
- Mise en service .....C - 03
- Écoulement d'eau C - 04
- Entretien et nettoyage ..... C - 05
- Accessoires pour le déshumidificateur C - 06
- Alimentation électrique ..... C - 06
- Caractéristiques techniques ..... C - 09
- Aperçu des pièces détachées ..... C - 09
- Dysfonctionnements ..... C - 11
- Élimination de l'appareil ..... C - 11
- Garantie. C - 12
- Déclaration de conformité .....C - 13
La présente publication annule et remplace toutes les versions précédentes. Aucune partie de la présente publication ne peut être reproduite ou traitée, polycopiée ou diffusée à l'aide de systèmes électroniques sous quelque forme que ce soit sans notre autorisation écrite. Sous réserve de modifications techniques. Tous droits réservés. Les noms de produits sont utilisés sans la garantie de la libre utilisation et essentiellement selon l'orthographe utilisée par le fabricant. Les noms de produits utilisés sont enregistrés et doivent être considérés comme noms de marques. Sous réserve de modifications de construction réalisées dans l'intérêt de l'amélioration constante des produits, ainsi que de modifications de forme et de couleur. Le contenu de la livraison peut différer des illustrations du produit. Le présent document a été réalisé avec le soin nécessaire. Nous n'assumons aucune responsabilité quant aux erreurs ou omissions. © TROTEC®
01. CONSIGNES DE SÉCURITÉ
⚠ Lisez soigneusement la présente notice d'emploi avant la mise en service / l'utilisation de l'appareil ; conservez-la toujours à proximité immédiate de l'appareil ou sur l'appareil lui-même !
L'appareil a subi des contrôles étendus du matériel, du fonctionnement et de la qualité avant sa livraison. Néanmoins, il peut présenter des risques s'il est utilisé de façon non conforme ou par des personnes non formées !
Respectez les consignes ci-dessous :
- L'appareil ne doit pas être installé et utilisé dans des locaux à risques d'explosion.
- L'appareil ne doit pas être installé et utilisé dans des locaux dont l'air est pollué d'huile, de soufre ou de chlore.
- L'appareil doit être installé à la verticale et de façon stable.
• L'appareil ne doit pas être exposé à un jet d'eau direct.
• L'entrée et la sortie d'air doivent toujours assurées. - Le côté aspiration doit toujours être exempt de salissures et d'objets mobiles.
- Ne jamais introduire d'objets étrangers dans l'appareil.
- L'appareil ne doit pas être recouvert ou transporté lorsqu'il fonctionne.
- Tous les câbles électriques à l'extérieur de l'appareil doivent-être protégés de toute détérioration (par ex. par des animaux).
- Les rallonges du câble d'alimentation doivent être choisies en fonction de la puissance absorbée par l'appareil, de la longueur du câble et de l'objectif de l'utilisation.
- L'appareil ne doit être transporté qu'à la verticale ; avant tout déplacement, le bac à condensat doit être vidangé.
- Toute utilisation autre que celles figurant dans le présent manuel est interdite. En cas de non respect de cette consigne, notre responsabilité expire, de même que tout droit de garantie.
⚠ Les interventions sur le groupe de froid et sur l'installation électrique ne doivent être effectuées que par une entreprise spécialisée autorisée à cet effet !
02. DESCRIPTION DE L'APPAREIL
L'appareil est conçu pour une déshumidification automatique de l'air. Grâce à ses dimensions compactes, il est facile à transporter et à installer.
L'air ambiant humide est aspiré par le ventilateur et est acheminé vers l'évaporateur et le condensateur disposé à sa suite. L'évaporateur froid retire la chaleur de l'air ambiant. L'air ambiant est refroidi jusqu'en dessous du point de rosée et la vapeur d'eau contenue dans l'air se dépose sous forme de givre ou de glace sur les lamelles de l'évaporateur. Le ventilateur refoule l'air réchauffé par le condensateur vers le local. En raison de la circulation continue de l'air ambiant générée par l'appareil, l'humidité de l'air dans le local d'installation est continuellement diminuée à la valeur d'humidité relative souhaitée (voir figure).
Le givre ou la glace sont automatiquement éliminés par l'appareil. Le système de dégivrage automatique au gaz chaud intégré à l'appareil contrôle à intervalles réguliers la température de l'évaporateur et enclenche le système de dégivrage automatique en cas de besoin. Durant la phase de dégivrage, le mode de déshumidification est temporairement interrompu.
Les performances de déshumidification dépendent uniquement de la disposition des locaux, de la température ambiante, de l'humidité relative de l'air et du respect des consignes figurant dans le chapitre « Installation ».
Plus la température ambiante et l'humidité relative de l'air sont élevées, plus les performances de déshumidification le sont aussi.
Pour l'utilisation dans des locaux d'habitation, une humidité relative d'environ 50 à 60 % suffit, tandis que celle dans des stocks, des archives, etc. ne devrait pas dépasser 50 %.
Lorsque la température ambiante est inférieure à 2 °C et/ou que le taux d'humidité relative de l'air est en dessous de 40 %, la déshumidification économique et rentable n'est plus possible avec cette classe d'appareils.
Pour de telles conditions climatiques, notre gamme comprend des déshumidificateurs spéciaux.
Ren-seignez-vous le cas échéant auprès de nos conseillés spécialisés.


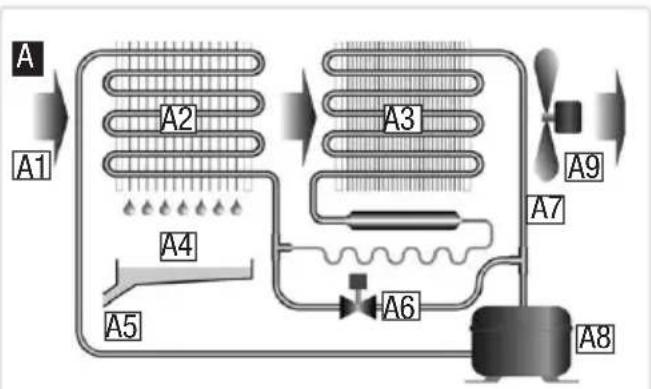

A. Schéma du mode de fonctionnement
A.1 Air ambient humide
A.6 Electrovanne
A.2 Evaporateur
A.7 Ventilateur
A.3 Condensateur
A.8 Compresseur
A.4 Collecteur
A.9 Air ambiant déshumidifié
A.5 Evacuation d'eau
03. TRANSPORT
Pour le transport, le déshumidificateur TTK 200 peut être placé, porté ou posé à la verticale ou à l'horizontale. L'appareil doit être sécurisé correctement pour le transport. En cas de non-respect de cette consigne, l'appareil peut être endommagé.
04. INSTALLATION
Pour un fonctionnement optimal, économique et sûr de l'appareil, respecter impérativement les consignes suivantes :
- Installer l'appareil de façon stable et horizor afin qu'il ne puisse basculer et que l'eau de condensation puisse s'écouler correctement.
- Installer le TTK au centre du local à déshumidifier. Si plusieurs appareils sont installés simultanément, veiller à ce que le local soit divisé en tranches de taille similaire.
- Tenir toutes les portes et fenêtres fermées, d'empêcher la pénétration de l'air extérieur humide.
-
S'assurer que rien n'empêche la bonne circulation de l'air au niveau de l'entrée d'air et de l'échappement.
-
La mise en service de l'appareil s'effectue en branchant sa fiche à une prise de secteur. Dans ce contexte, veiller à ce que le bac de condensat soit correctement inséré et positionné. Sans le bac de condensat, l'appareil ne fonctionne pas.
- Ne pas installer l'appareil à proximité de murs, de radiateurs ou d'autres sources de chaleur. Respecter une distance minimale de 50 cm.
- En cas d'arrêt, quelles qu'en soient attendre au minimum 5 minutes avant la remise en marche. En cas de non-respect de cette consigne, les fusibles ou le disjoncteur de protection du moteur peuvent se déclencher ou des éléments de l'appareil être endommagés.


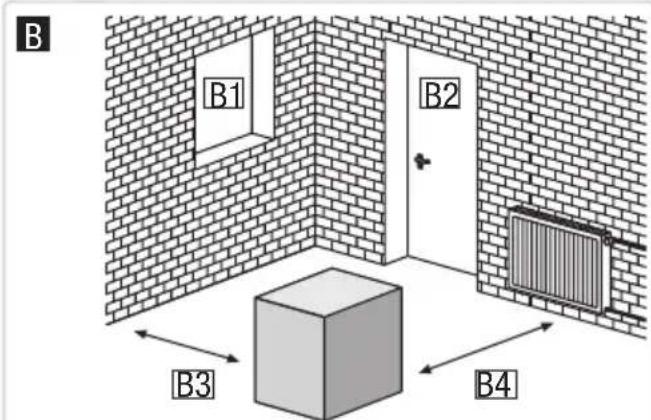

B B1 B2 B3 B4B. Installation
B.1 Maintenir les fenêtres fermées
B.2 Maintenir les portes fermées
B.3 Distance minimale de 0,5m par rapport aux murs
B.4 Ecarter l'appareil des radiateurs ou autres sources de chaleur
05. mise en service
L'appareil a subi des contrôles étendus du matériel, du fonctionnement et de la qualité avant sa livraison. Néanmoins, cet appareil peut présenter des risques s'il est utilisé par des personnes non formées ou de façon non conforme. Contrôler les orifices d'admission et d'évacuation d'air, ainsi que le filtre à air quant à la présence de salissures. Les grilles et litres coimates ou encrassés doivent être nettoyés immédiatement, se reporter au chapitre 6 « Entretien et nettoyage ». Si son état n'est pas irréprochable, l'appareil ne doit pas être utilisé.
Ne jamais utiliser l'appareil dans les locaux pollués par des vapeurs de solvants. Cela concerne notamment les vapeurs d'essence, de diluants pour peintures ou de fioul. Ces brouillards de pulvérisation sont hautement inflammables, explosifs et toxiques.
Ne pas utiliser dans les locaux pollués par de l'acétone, des acides non dilués ou des solvants, qui détériorent les matières utilisées pour la fabrication de l'appareil. Lors de l'utilisation de l'appareil dans les zones à risques (par ex. les stations essence), respecter les consignes de sécurité applicables. L'utilisation dans les locaux soumis à des risques d'explosion est interdite.
5.1 Utilisation
L'utilisateur est tenu à l'usage conforme de l'appareil. Il doit tenir compte des conditions locales et veiller aux tiers, notamment aux enfants, présents lors de l'utilisation de l'appareil.
L'appareil ne doit être utilisé que par des personnes formées à son utilisation, ou ayant apporté la preuve de leur compétence en matière d'utilisation, et qui ont été chargées explicitement de son utilisation.
L'appareil ne doit pas être utilisé par les enfants ou les adolescents.

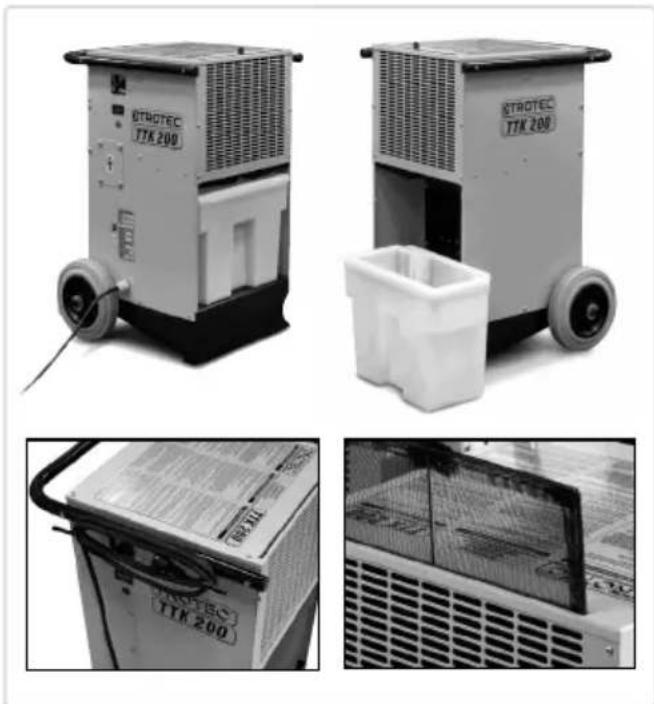

5.2 Description de l'appareil
5.3 Mise en service de l'appareil
- Connecter la fiche de l'appareil à une secteur conforme protégée par des fusibles (\~ 230 V / 50 Hz ; 16 A).
- Positionner le bac de condensat à l'emplacement qui lui est réservé (voir chapitre 5.2). Repousser à cet effet la partie inférieure du bac jusqu'au bord arrière de la bascule du mécanisme de désactivati on.
- Tourner le bouton marche/arrêt situé sur la face arrière de l'appareil (se reporter au chapitre 5.2) sur la position « On » (Marche).
Si le témoin de niveau de remplissage (se reporter au chapitre 5.2) situé sur le côté de l'appareil ne s'éteint pas, se reporter au chapitre 12 « Dysfonctionnements ». L'appareil est à présent activé. Pour désactiver l'appareil, tourner le bouton Marche/Arrêt de façon à ce qu'il soit positionné sur « Off » (Arrêt).

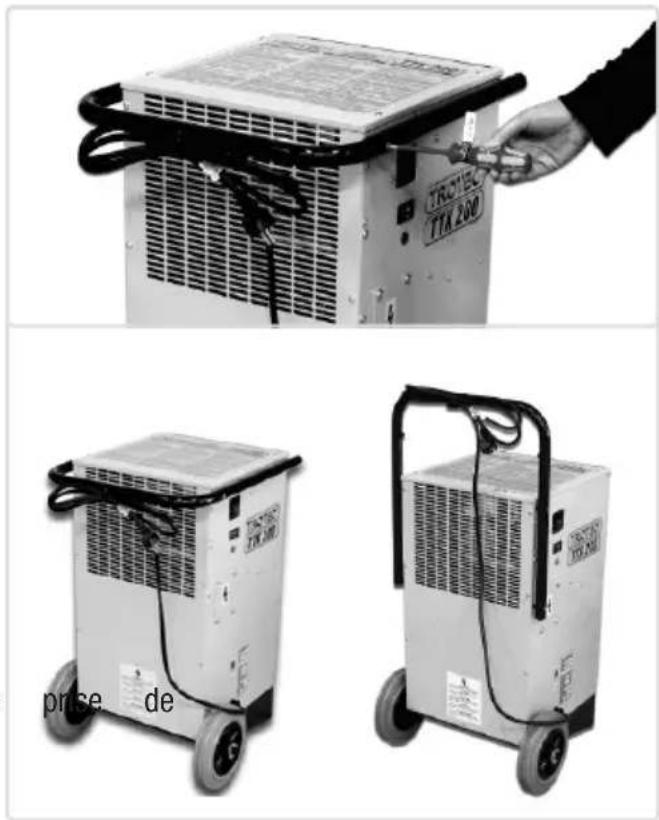

5.4 Installation de la poignée
À la livraison, la poignée de l'appareil est montée à l'horizontale. Toutefois, les quatre cales d'écartement fournies permettent de l'installer dans le sens vertical.
06. écoulement D'eau
L'appareil offre trois possibilités : premièrement celle de collecter l'eau dans le bac de condensat fourni, deuxième celle de l'évacuer à l'aide d'un tuyau directement vers un écoulement ou un récipient plus grand et troisièmement de la pomper à l'aide d'une pompe à condensat (se reporter au chapitre 7.2 « Accessoires »).
6.1 Utilisation du bac à condensat avec désactivation automatique
Le volume du bac est d'env. 11 litres. Dès qu'il est rempli, l'appareil se désactive automatiquement et le témoin de niveau de remplissage s'allume (se reporter au chapitre 5.2). Après la vidange du bac, l'appareil se remet en marche automatiquement et le témoin s'éteint.
6.2 Évacuation de l'eau à l'aide d'un tuyau
En cas de besoin, il est possible de modifier le bac de condensat de sorte à ce que l'eau soit évacuée directement vers l'écoulement ou un récipient externe plus grand à l'aide d'un tuyau. Sur le côté avant gauche, l'appareil est pourvu d'un raccord de branchement. L'extrémité de ce raccord est munie d'un bouchon. Retirer le bouchon et s'en servir pour boucher le petit orifice d'écoulement rond situé sur le haut du bac. Le raccord permet le branchement d'un tuyau d'eau normal d'un diamètre d'env. 12 mm.
Lors de l'évacuation de l'eau par un tuyau, veiller à ce que celui-ci présente une inclinaison permanente.
6.3 Utilisation d'une pompe à condensat
Se reporter au chapitre 8.2.
Lors de l'utilisation d'une pompe à condensat, respecter les consignes figurant dans la notice d'emploi séparée de la pompe à condensat.
07. ENTRETIEN ET NETTOYAGE
L'entretien régulier et le respect de certaines conditions de base assurent le fonctionnement impeccable et une longue durée de service de l'appareil.
Avant le nettoyage et l'entretien de l'appareil ou le remplacement de pièces, éteindre l'appareil et le débrancher de la prise de secteur. Les réparations ne devront être effectuées que par des entreprises de service après vente autorisées ou par des techniciens familiarisés avec toutes les réglementations importantes en matière de sécurité.
En pratique, l'air ambiant qui est aspiré par le déshumidificateur à condensation peut contenir des poussières de construction. En fonction du type de poussières et de leur teneur dans l'air, les poussières peuvent encrasser l'appareil. Cette poussière se dépose sur les lamelles du groupe de froid, diminuant ainsi fortement les performances de déshumidification puisque l'air n'est plus refroidi de façon optimale par les lamelles. Afin de ne pas diminuer les performances de déshumidification et assurer un fonctionnement impeccable, l'appareil doit être nettoyé régulièrement.
7.1 Nettoyage continu
L'appareil doit être nettoyé après chaque utilisation. Les lamelles peuvent être nettoyées avec précaution à l'aide d'un nettoyeur haute pression (à une distance de 0,5 m) à travers la grille de ventilation du côté de l'admission d'air, et non du côté de l'évacuation d'air. Retirer auparavant le filtre à air. Veiller à nettoyer les lamelles avec un jet perpendiculaire et non incliné.

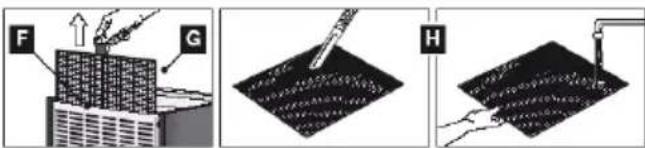

Contrôler le filtre à air et le nettoyer le cas échéant. Retirer le filtre d'air de la fente à filtre de l'appareil en tirant sur la languette. Nettoyer le filtre avec de l'eau tiède ou un aspirateur. Les salissures plus importantes seront éliminées par un rinçage dans de l'eau savonneuse tiède d'une température maximale de 40 °C. Rincer ensuite à l'eau claire.
△ Ne jamais utiliser l'appareil sans que le filtre à air d'aspiration ne soit en place !
Filtre à air d'aspiration => filtre à air
7.2 Nettoyage annuel
Nettoyage de l'appareil comme décrit dans le chapitre 6.1. Le nettoyage de l'intérieur de l'appareil avec de l'air comprimé vient s'ajouter à ces opérations. Ouvrir à cet effet le cache supérieur, qui est fixé avec quatre vis au boîtier. Nettoyer et/ou souffler ensuite avec précaution l'intérieur de l'appareil à l'air comprimé (y compris l'installation électrique) (se reporter à la Figure 5). Lorsque l'appareil est entièrement sec, fermer le cache et resserrer les quatre vis du boîtier.
08. accessoires pour le DéshumIDIFICATEur
Sur demande l'appareil peut être complété par un hygrostat et un kit de pompe à condensat.
8.1 Hygrostat
Le raccordement d'un hygrostat permet de diminuer l'humidité ambiante à la valeur souhaitée. L'appareil se coupe dès que la valeur prédéfinie est atteinte, et se remet en marche quand cette valeur est de nouveau dépassée. L'hygrostat est installé sur le côté de l'appareil en dessous du bouton Marche/Arrêt. Chaque déshumidificateur est livré en départ d'usine avec les options d'extension correspondantes. Il est ainsi possible d'équiper ultérieurement et en cas de besoin non seulement les appareils neufs, mais également les déshumidificateurs d'occasion.
8.2 Pompe à condensat
Un kit de pompe à condensat est disponible en tant qu'accessoire pour le montage à l'intérieur de l'appareil. Le kit est particulièrement adapté aux applications avec de grandes distances d'évacuation d'eau ou à la déshumidification continue prolongée de locaux non surveillés. La pompe évacue l'eau, par ex. lorsque le déshumidificateur à condensation est installé dans une cave. La technique « plug & pump » innovante permet un montage rapide et sans difficultés.
09. alimentation électriQue
9.1 Détermination de la consommation de courant
L'appareil TTK 200 est équipé d'un compteur d'heures de service, qui se trouve sur le côté de l'appareil en dessous du bouton Marche/Arrêt. La grandeur de calcul 0,45 kW/h x heures de service en exploitation permet de calculer la consommation de courant selon une formule de consommation approximative. Puisque cette grandeur représente la consommation à une température ambiante spécifique et une humidité relative de l'air définie, un compteur d'énergie devra être installé entre le déshumidificateur et la prise de secteur pour déterminer la consommation de courant précise. De tels compteurs sont disponibles à des prix intéressants auprès de Trotec ou dans le commerce spécialisé.
9.2 Consignes de sécurité
- L'appareil ne doit être branché et exploité que sur une alimentation électrique conforme aux exigences VDE.
- Éviter l'utilisation de câbles trop longs en raison des pertes de tension que cela occasionne. Utiliser exclusivement des rallonges conformes homologuées. En cas de doutes, contrôler la tension au niveau de l'entrée de l'appareil. Si la tension est en dehors de la plage de tolérance de +/- 10 %, l'appareil ne peut pas être mis en service.
- Ne pas retirer de cache ou modifier l'appareil. Avant le raccordement de l'appareil, vérifier si la tension et l'intensité de courant de l'alimentation électrique correspondent aux indications figurant sur la plaquette signalétique (\~ 230 V ; 50 Hz ; 2,8 A).
-
En cas d'utilisation d'un groupe électrogène, choisir une puissance d'au moins 4 kW en raison du courant de démarrage, qui peut être de 4 à 5 fois supérieur au courant nominal de l'appareil.
-
Le branchement électrique de l'appareil doit être effectué selon la norme DIN VDE 0100, Partie 704 à des points d'alimentation avec dispositifs de protection contre les protection de courts-circuits.
- Veiller lors de l'installation de l'appareil dans les locaux humides tels que des buanderies, salles de bains, etc. à le protéger par un interrupteur différen - tiel conforme aux dispositions légales, côté bâtiment.

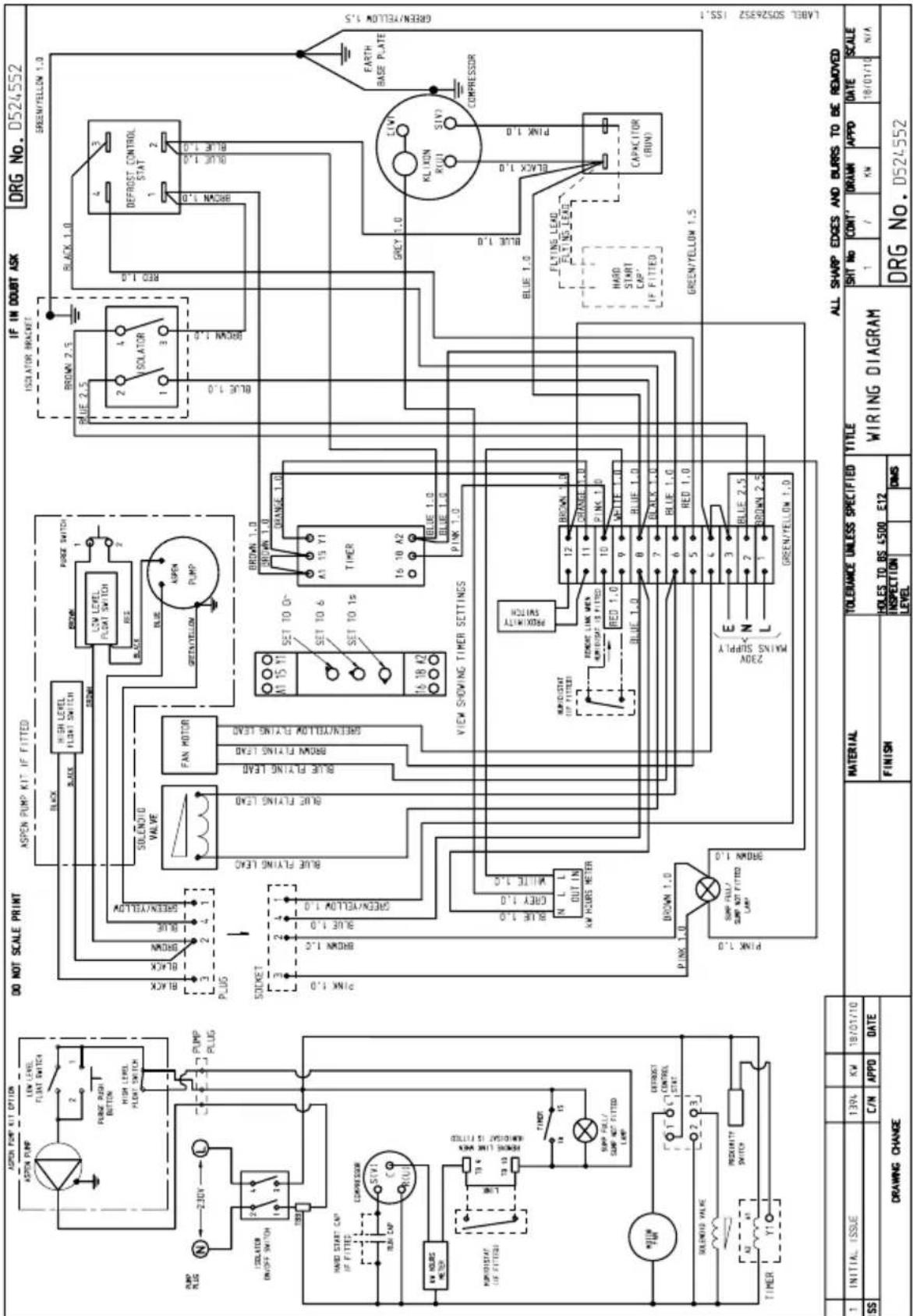

9.3 Schéma électrique
Caractéristiques techniques TTK 200
Référence article 1.120.000.200
Performances de déshumidification en 24 heures à 20 °C / 60 % h.r. 17 litres max. 35 litres
Adapté à la déshumidification de chantiers ou l'élimination des dégâts des eaux dans des locaux d'une taille de 200 m³
Déshumidification continue 400 m³
Températures de service 0 °C à 40 °C
Humidité de service 35 à 100 % h.r.
Débit d'air par heure 230 m³
Tension de service 230 V / 50 Hz
Courant absorbé ø / max. 0,45 kW / 0,8 kW
Courant de service
(protection par fusibles) 2,8 A (4 A)
Courant de démarrage 12 A
Compresseur Palettes
Réfrigérant R 407 c
Niveau sonore (à une distance de 3 m) 52 dB A
Bac collecteur env. 12 heures
Dimensions L x l x h 480 x 510 x 720mm
Poids 34 kg
Compteur d'heures de service de série
Filtres à air de série
Hygrostat accessoire
Pompe à condensat accessoire
Modèle en acier spécial en option

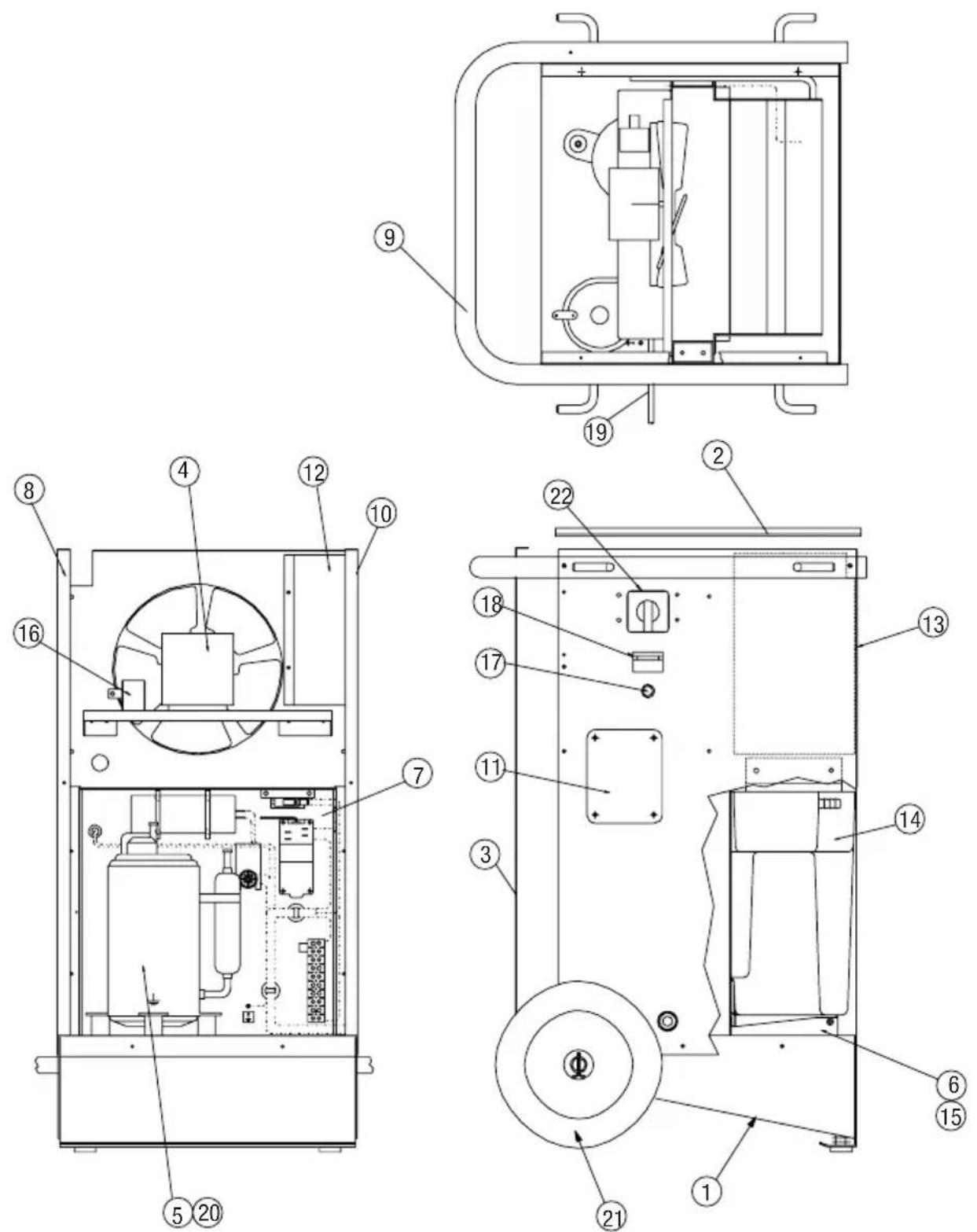

11. plÈces Détachées
N'utiliser que des pièces détachées validées par le fabricant. Les pièces détachées d'origine garantissent que l'appareil puisse être utilisé en toute sécurité et sans dysfonctionnements. Le positionnement des pièces détachées est décrit dans la vue d'en haut et la vue latérale.
-
Plaque de base
-
Cache
-
Plaque arrière (évacuation d'air)
-
Moteur de ventilateur et pale de ventilateur
-
Compresseur rotatif
-
Tableau de commande électrique
-
Ressort
-
Tôle latérale
-
Poignée
-
Tôle latérale avec évidement pour le bouton Marche/Arrêt
-
Cache de la pompe à condensat
-
Cache intérieur du bouton Marche/Arrêt
-
Grille de la face avant
-
Bac collecteur
-
Micro-rupteur
-
Valve électromagnétique
-
Témoin de niveau de remplissage
-
Compteur d'heures de service
-
Câble de connexion
-
Réfrigérant R 407c
-
Roulette
-
Bouton Marche/Arrêt
12. DysFonctionnements
Le TTK 200 a fait l'objet de plusieurs contrôles de fonctionnement dans le cadre de méthodes de fa-bri-cation ultramodernes. Si néanmoins des dysfonctionnements devaient apparaître, contrôler l'appareil selon la liste ci-dessous.
L'appareil ne fonctionne pas :
- Contrôler le bouton marche/Arrêt
- Contrôler l'alimentation électrique (\~230 V ; 50 Hz)
- Contrôler la protection du réseau et la fiche de secteur
- Contrôler le niveau de remplissage et le positionnement du bac à condensat
- Contrôler le réglage de l'hygrostat (si installé)
L'appareil fonctionne, mais ne condense pas :
- Contrôler la température ambiante. La plage de fonctionnement se situe entre 0 °C et +40 °C.
- Contrôler l'humidité relative de l'air (minimum 40 % h. r.)
- Contrôler le réglage de l'hygrostat et le baisser le cas échéant (si installé)
- Contrôler l'état de colmatage du filtre à poussières.
Si l'appareil ne fonctionne pas malgré les contrôles effectués, contacter la société Trotec par téléphone au +49 2452-962 400 ou par fax au +49 2452-962 200.
13. éllmInation De l'apparell
L'appareil fonctionne avec le réfrigérant R407c qui respecte l'environnement et a une influence neutre par rapport à l'ozone. Conformément aux dispositions légales et/ ou locales en vigueur, le mélange d'huile et de réfrigérant contenu dans l'appareil doit être éliminé correctement.
Les appareils électroniques ne doivent pas être éliminés dans les ordures ménagères ; au sein de l'Union Européenne, ceux-ci doivent être éliminés conformément à la Directive 2002/96/CE du parlement Européen et du Conseil du 27 janvier 2003 concernant les appareils électriques et électroniques. Au terme de son utilisation, veuillez éliminer cet appareil selon les réglementations légales en vigueur.
13. Garantle
- Le fabricant garantit que l'appareil ne présentera pas de défauts de matière et de fabrication pendant un délai d'un an après la livraison, sous réserve qu'il fasse l'objet d'une utilisation normale et conforme au mode d'emploi.
- En cas de dysfonctionnements apparus la période de garantie d'un an et dus à des défauts de matière ou de fabrication, le fabricant réparera ou remplacera les pièces / appareils gratuitement, selon son propre choix.
- Aucune autre garantie n'est accordée. Le fabricant ne peut notamment pas être tenu pour responsable pour les dommages dus à une panne de l'appareil ou à son utilisation non conforme, ni pour les frais ou dépenses entreprises sans son accord écrit ou les dommages indirects quels qu'ils soient.
- Les dommages dus aux salissures ne sont pas couverts par la garantie.
- Les appareils faisant l'objet d'une garantie devront être livrés franco de port. En cas de déplacement de technicien, les frais de déplacement seront à la charge du client.
- La garantie devient nulle si l'appareil a subi des modifications de sa structure ou de sa construction technique réalisées hors usine.
- N'utiliser que des pièces détachées d'origine. Les réparations effectuées pendant la période de garantie devront être confiées impérativement à Trotec, sous peine d'annulation de la garantie.
TROTEC®
CE
FR Déclaration de conformité
Le fabricant : TROTEC® GmbH & Co. KG
Grebbener Straße 7
D-52525 Heinsberg
déclare par la présente que le déshumidificateur d'air figurant ci-dessous satisfait aux exigences de base applicables des directives CE de la liste, en raison de son concept et de sa structure et selon le modèle mis en service par nos soins.
Remarque importante :
En cas d'utilisation, d'installation, de maintenance, etc. non-conformes ou de modifications arbitraires du modèle d'appareil livré par l'usine, cette déclaration perd sa validité juridique.
Modèle d'appareil : déshumidificateur mobile
Série : TTK 200
Dispositions applicables : MA-RL 89/392/EWG Machine Guidelines (98/37/EG)
NS-RL 73/23/EWG Voltage Guidelines
EMV-RL 89/336/EWG EMV Directive
Normes appliquées : EN 292-1; EN 292-2, EN 294; EN 349, EN 60204-1;
Heinsberg, le 7 avril 2009
