EDB4 - Sonnette de portes Perel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Sonnette sans fil, portée jusqu'à 100 mètres, 32 mélodies disponibles, volume réglable.
Utilisation	Installation facile, convient pour les maisons, appartements et bureaux.
Maintenance et réparation	Remplacement des piles nécessaire, nettoyage régulier de l'émetteur et du récepteur.
Sécurité	Signal crypté pour éviter les interférences, résistant aux intempéries pour l'émetteur extérieur.
Informations générales	Compatible avec d'autres accessoires de la gamme Perel, garantie de 2 ans.

FOIRE AUX QUESTIONS - EDB4 Perel

Comment installer la sonnette Perel EDB4 ?

Pour installer la sonnette Perel EDB4, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la sonnette à une hauteur d'environ 1,5 mètre du sol et de la placer près de la porte.

La sonnette Perel EDB4 fonctionne-t-elle avec des piles ?

Oui, la sonnette Perel EDB4 fonctionne avec des piles. Assurez-vous d'utiliser des piles neuves et de vérifier leur installation correcte.

Que faire si la sonnette ne sonne pas ?

Si la sonnette ne sonne pas, vérifiez d'abord les piles. Remplacez-les si nécessaire. Assurez-vous également que la sonnette est correctement installée et que le récepteur est à portée de la sonnette.

Puis-je régler le volume de la sonnette Perel EDB4 ?

Oui, la sonnette Perel EDB4 dispose d'un réglage de volume. Consultez le manuel d'utilisation pour savoir comment ajuster le volume selon vos préférences.

Comment changer la mélodie de la sonnette ?

Pour changer la mélodie de la sonnette Perel EDB4, appuyez sur le bouton de sélection de mélodie sur le récepteur jusqu'à ce que vous trouviez la mélodie souhaitée.

La sonnette Perel EDB4 est-elle résistante aux intempéries ?

Oui, la sonnette Perel EDB4 est conçue pour être résistante aux intempéries, mais il est recommandé de la protéger des conditions climatiques extrêmes pour prolonger sa durée de vie.

Comment réinitialiser la sonnette en cas de problème ?

Pour réinitialiser la sonnette Perel EDB4, retirez les piles pendant quelques minutes, puis réinsérez-les. Vous devrez peut-être également reprogrammer les réglages si nécessaire.

La sonnette peut-elle être utilisée à l'intérieur et à l'extérieur ?

Oui, la sonnette Perel EDB4 peut être utilisée à la fois à l'intérieur et à l'extérieur, mais assurez-vous de respecter les recommandations d'installation pour chaque emplacement.

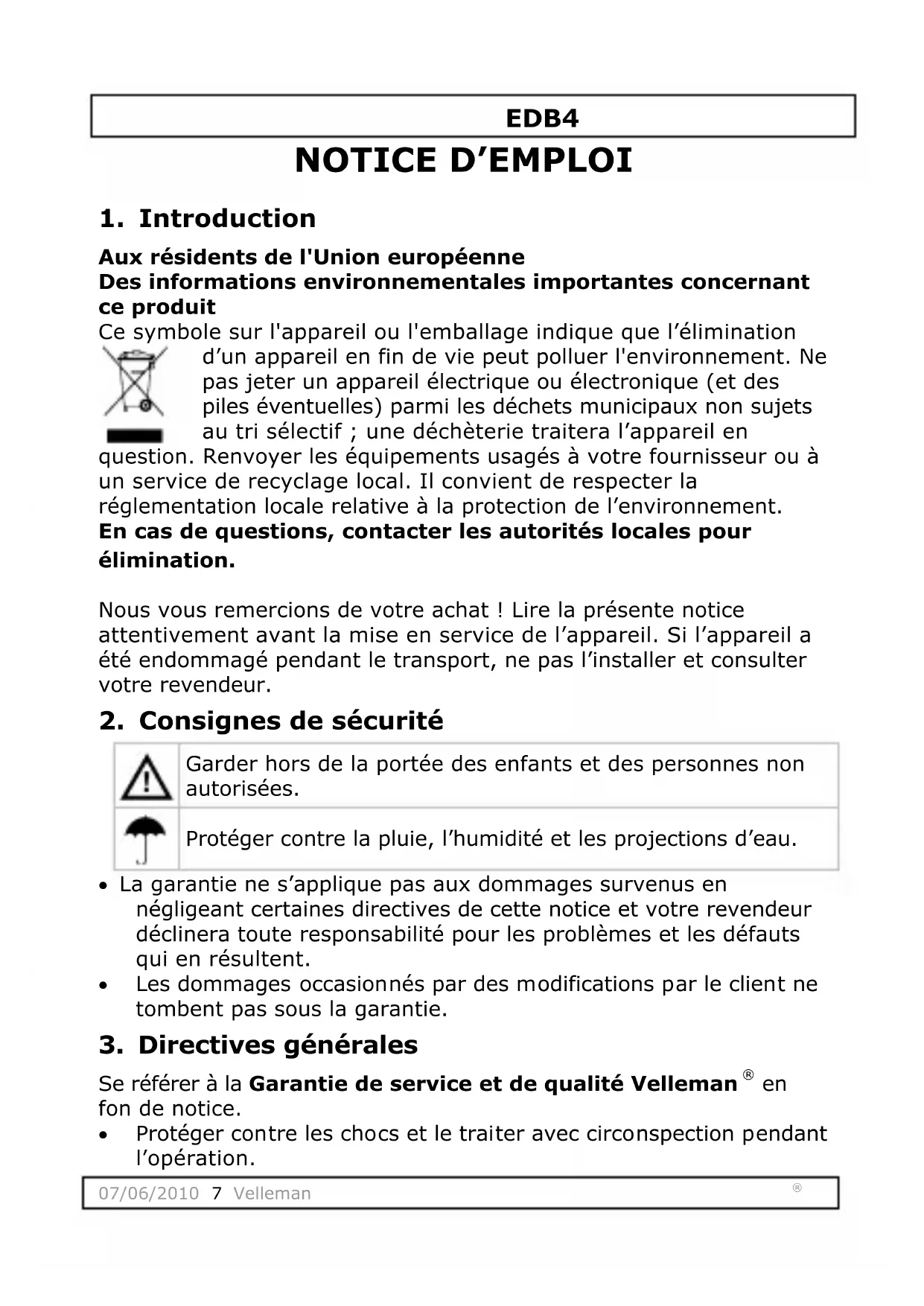

MODE D'EMPLOI EDB4 Perel

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en

questions. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas installer et consulter libre revendeur.

2. Consignes de sécurité

Garder hors de la portée des enfants et des personnes non autorisées.

Protéger contre la pluie, l'humidité et les projections d'eau.

• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

3. Directives générales

Se référer à la Garantie de service et de qualité Velleman® en fin de notice.

• Protéger contre les chocs et les traits avec circonspection pendant l'opération.

• Tenir à l'écart de la poussière, l'humidité et des températures extrêmes.
• Se familiariser avec le fonctionnement avant l'emploi.
• Toute modification est interdite pour des raisons de sécurité. N'utiliser qu'à sa fonction prévue. Un usage différent annule d'office la garantie.

4. Caractéristiques

• Le signal encodé prévient les fausses alertes
• installation facile sans câblage 3 tonalités différentes : ding, ding-dong, Westminster
• 2 boutons de sonnette : attribution d'une tonalité à chaque bouton de sonnette. 16 codes.
• content :

1x sonnette 2x boutons de sonnette ° 2x piles 12V type A23 (pour boutons-poussoirs)

5. Description

Se référer aux illustrations à la page 2 de cette notice.

sonnette		3	DEL d'etat
1	prise 4,5 VCC	4	interrupteurs DIP + couvercle
2	haut-parleur 5 compartment	de la pile

boutons de sonnette (2x) C		sélection tonalité
A	bouton	D	interrupteurs DIP
B	activation sonnette (= A)	E	compartiment des piles

6. Emploi

• Insérer les piles (non incluses) dans la sonnette (voir §8) ou connecter une alimentation 4,5 VCC (non incluse) à la prise 4,5 VCC [1]. Polarité de l'alimentation :
• Desserrer la vis et ouvrir le couvercle des interrupteurs DIP [4] sur la sonnette.
• Ouvrir le boîtier du bouton-poussoir en enfonçant légèrement la languette avec un petit tournevis à lame plate (voir la flèche).
• Insérer la pile dans chaque bouton-poussoir (voir §8).

• S'assurer que les interrupteurs DIP sur la sonnette [4] et ceux sur les boutons-poussoirs [D] seront identiquement configurés. Reconfigurer ces interrupteurs en cas d'interférence causée par des appareils similaires.
• Choisir une tonalité sur chaque bouton-poussoir à l'aide du cavalier de sélection [C]:

Refermer le couvercle des interrupteurs [4] et desserrer la vis. - Installer les boutons-poussoirs dans un endroit protégé contre les intempéries et contre les champs magnétiques intenses. Installer d'abord la plaquette et référer ensuite chaque bouton-poussoir. - Installer la sonnette à l'intérieur dans un endroit protégé contre les champs magnétiques intenses. - Actionner un bouton-poussoir pour activer la tonalité sélectionnée. Cette tonalité sera audible grâce au haut-parleur [2] de la sonnette. La DEL d'objet [3] s'allume.

7. Problèmes et solutions

• Remplacer les piles dans la sonnette dés que la tonalité s'affaiblit (voir §8). L'actionnement d'un bouton-poussoir ne produit aucune tonalité :
• S'assurer que la configuration des interrupteurs DIP sur la sonnette et celle sur les deux boutons-poussoirs soientidentiques.
• Vérifier la distance entre la sonnette et les boutons-poussoirs : elle ne peut pas dépasser la portée maximale de 60m.
• S'assurer que la sonnette et les deux boutons-poussoirs soient protégés contre des champs magnétiques et qu'ils ne soient pas installés à proximité d'objets métalliques.
• Remplacer les piles dans les boutons-poussoirs (voir §8).

Sonnette

Ouvrir le compartiment des piles [5]. - Insérer trois nouvelles piles de 1,5 V type R6 (LR6C) selon les indications de polarité. - Refermer le compartiment des piles.

Boutons-poussoirs

• Ouvrir le boîtier du bouton en enlevant légèrement la languette avec un petit tournevis à lame plate (voir la flèche).
• Insérer une nouvelle pile de 12 V type GP23A selon les indications de polarité dans chaque bouton-poussoir (voir la page 2 de cette notice).

En général

• Ne pas recharger des piles alcalines et ne jamais jeter des piles au feu.

ATTENTION : Respecter les consignes de sécurité mentionnées sur l'emballage des piles. Tenir la pile à l'écart des enfants.

fréquence de transm.		433,92 MHz
portée max. 60 m
alimentation		3,5 mm
	boutons de sonnette	2 piles 12 V type GP23GAC (incl.)
	sonnette	3 piles 1,5 V type R6 (LR6C, non incl.) ou alimentation 4,5 VCC/5 W (PSS0530, non incl.)

N'employer cet appareil qu'avec des accessoires d'origine. SA Velleman ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil. Pour plus d'informations concernant cet article, visitez notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

SA Velleman est l'ayant-droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelconque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant-droit.

Garantie de service et de qualité velleman®

Velleman® jouit d'une expérience de plus de 35 ans dans le monde de l'électronique avec une distribution dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, chocs, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• tout bien de consommation ou accessoire, ou pièce qui nécessite un remplacement régulier comme p. ex. piles, ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été

initiallement prévu comme décrit dans la notice;

• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé;
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman* - frais de transport de et vers Velleman si l'appareil n'est plus couvert sous la garantie.
• Toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut).
• Conseil : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

Le produit est conforme à la norme suivante / aux normes suivantes et/ou à plusieurs autres documents normatifs:

LVD: EN 60950-1 : 2001 + A11 : 2004

R&TTE: EN 300 220-1 v2.1.1 (2006-04) EN 300 220-2 v2.1.1 (2006-04)

Les données techniques sont disponibles et peuvent être obtenues chez :
